Как вытащить прикуриватель ваз 2107

Замена штатного прикуривателя

Меняем прикуриватель ВАЗ-2107 на евро-прикуриватель от Chevrolet Niva.

Т.к. штатный “вазовский” прикуриватель немного длиннее современных, то возникает проблема с тем, что бы подключить к нему современные гаджеты, сделанные под нынешние стандарты.

В автомагазине покупаем новый прикуриватель и переходник к нему.

Все, что понадобится для работы: плоская отвертка, термоусадка или изолента, нож.

Перед началом работ отключаем АКБ, сняв с нее минус.

Плоской отверткой отщелкиваем от консоли верхнюю панель. Отсоединяем от штатного прикуривателя три провода, откручиваем гайку, которая фиксирует его положение, и снимаем его.

Евро прикуриватель шире обычного “вазовского”, по-этому возникает необходимость небольшой доработки консоли. Для этого напильником, или ножом отверстие консоли расширяется для нужного нам размера.

На переходнике имеется три клеммы, от которых отходят провода. Центральный провод подключается к красному плюсовому проводу, левый провод — к черному проводу массы, а правый провод, идущий от лампочки освещения (выглядит как цилиндрообразный выступ на корпусе) к желтому проводу.

После этого места соединения изолируются термоусадкой или изолентой, и консоль устанавливается на свое место.

Прикуриватель ваз 2107 — какой выбрать и как поменять

На центральной консоли передней панели автомобиля ВАЗ 2107 (2105, 2104) установлен прикуриватель. Вот схема его подключения с описанием элементов и порядка работы (что происходит при включении и выключении).

Прикуриватель автомобиля ВАЗ 2107 (2105, 2104) схема подключения

Схема подключения прикуривателя на автомобиле ВАЗ 2107

Описание схемы подключения прикуривателя

• Корпус прикуривателя — это его «масса» (к нему присоединен черный «минусовой» провод).
• Металлический стержень на дне корпуса прикуривателя — его положительный контакт.
• В бортовой сети автомобиля ВАЗ 2107 (2105, 2104) напряжение на прикуриватель подается напрямую с плюсовой клеммы аккумулятора через вывод «30» генератора и монтажный блок. Вне зависимости от поворота ключа в замке зажигания.
• Электрическая цепь защищена предохранителем F6 10А (№6 10А) в монтажном блоке.
• Внутри прикуривателя установлен нагревательный элемент спираль из нихромовой нити, обладающей определенным сопротивлением.
• Включается прикуриватель нажатием на его кнопку. В результате он утапливается во внутрь корпуса. При этом через спираль замыкается плюс с минусом его электрической цепи. Через нее начинает протекать электрический ток, вызывая нагрев. Через 15-20 секунд температура спирали достигает нужного значения, удерживающие прикуриватель биметаллические лапки от нагрева разжимаются и возвратная пружина выталкивает его из гнезда. Электрическая цепь разрывается. Все, можно смело прикуривать.
• На одном предохранителе с прикуривателем «висят» часы и магнитола.

Примечания и дополнения

• Положительный контакт прикуривателя постоянно находится под напряжением, вне зависимости от того включено зажигание или нет. Это следует учитывать при проведение ремонтных работ с электрооборудованием автомобиля.
• Довольно часто плюсовой провод прикуривателя используется водителем для подключения дополнительных нужных ему приборов или просто для подачи напряжения в электрическую цепь разных потребителей бортовой сети где свой плюс куда-то пропал. При таких переделках следует учитывать. что предохранитель прикуривателя всего 10 А и может не выдержать большой нагрузки.

В последние годы прикуриватель автомобиля стал многофункциональным узлом. Если раньше он использовался лишь по прямому назначению, то сейчас к нему подключаются для зарядки и работы различные электронные устройства. Поэтому выход прикуривателя из строя может доставить современному автовладельцу множество неудобств.

Как устроен прикуриватель и его назначение

Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

Прикуриватель состоит из гнезда (розетки) и головки (патрона)

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Основные причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 довольно часто выходит из строя. Происходит это по различным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт или окисление

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно.

Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый. Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму.

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подведены три провода:

• красный провод идёт на плюс аккумулятора и подаёт напряжение на часы;
• жёлтый провод идёт на плюс аккумулятора и подаёт напряжение на лампочку подсветки;
• чёрный провод отвечает за подключение массы.

Кроме собственно прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• набор отвёрток;
• плоскогубцы;
• небольшие щипцы или пинцет;
• паяльник и расходные материалы для пайки;
• переносная лампа или фонарик;
• изолента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Замена прикуревателя пошаговое руководство

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снимаем минусовую клемму с аккумулятора.
2. Для удобства отодвигаем водительское кресло назад.
3. Извлекаем патрон прикуривателя из гнезда.
4. Аккуратно поддеваем плоской отвёрткой дополнительную приборную панель с правой стороны. После освобождения фиксаторов из пазов извлекаем эту панель вместе со всеми приборами.
5. Отсоединяем от прикуривателя провода электропитания.
6. Откручиваем фиксирующую прикуриватель гайку.
7. Снимаем корпус прикуривателя вместе с лампой подсветки.
8. Извлекаем гнездо прикуривателя наружу.
9. Новый прикуриватель устанавливаем в обратном порядке.

Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

• постоянно откручивающаяся гайка крепления;
• желание установить более привлекательное устройство;
• невозможность подключить несколько устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

1. Устанавливается светодиод.
2. Фиксируется гнездо прикуривателя.
3. Подсоединяется электропроводка.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Прикуриватель ВАЗ-2107: схема, подключение, замена, ремонт

Если в прошлом прикуриватель использовался по своему прямому назначению, то теперь он стал своеобразной розеткой на 12В, а в его функции входит подключение различных электрических гаджетов, например вентилятор, пылесос и зарядные устройства для них. Поэтому выход из строя является большой проблемой для владельца автомобиля и требует немедленного решения.

Как проводится замена и ремонт прикуривателя ВАЗ 2107, а также его устройство и схему вы можете узнать из этой статьи.

↑ Устройство прикуривателя

Само его устройство состоит из двух главных частей: патрон и гнездо и включает в себя небольшое количество составляющих:

• Рукоятка из пластмассы, имеет форму кнопки.
• Металлический стержень, находится в центре гнезда. Он выполняет функции положительного полюса.
• Металлический корпус патрона, выполняет функции отрицательного полюса.
• Изолятор, находящийся между корпусом и стержнем, исключает возможность их контакта.
• Нихромовая спираль. Используется как нагревательный элемент, а также обеспечивает соединение плюса и минуса.

↑ Принцип работы прикуривателя

Нагреться до достаточно большой температуры позволяет ток, который подходит к нагревательной части. Как только спираль достигнет определённой температуры, подача тока прекращается из-за теплового реле.

Сам прибор и его гнездо расположено в удобном для водителя месте — на приборной панели. Это место снаружи оформлено как углубление с металлической оборочкой. Внутри же располагается центральный контакт, который принимает плюс с аккумулятора.

Вместе с включением панели предусмотрено включение встроенной лампочки.

Для того чтобы запустить режим нагрева нужно нажать ручку, благодаря которой патрон погружается на своё место и фиксируется там биметаллическими пластинами.

Далее проходит объединение положительного контакта патрона с положительным контактом гнезда, то же проходит с минусом гнезда и отрицательной клеммой патрона.

После спираль нагревается из-за тока, протекающего по ней, и достигает требуемой температуры за 15-20 секунд. Специфичный щелчок — знак того, что биметаллические пластины разошлись из-за повышенной температуры и патрон занял своё стандартное место.

↑ Новые способы применения прикуривателя

С приходом современных технологий функционал такой простой вещи как прикуриватель изменился и стал намного разнообразнее привычного. Теперь он все чаще стал использоваться как розетка для разнообразных электрических устройств. Однако использовать можно только те приборы, которые не требуют больше 12В для питания. Поэтому разработчики стали выпускать обширное количество таких устройств для автомобиля. Кроме вышеперечисленных в их число входит:

• обогреватель;
• обогрев сидений;
• приборы для освещения салона и так далее.

В таких специальных устройствах предусмотрен вход для соединения с прикуривателем. В продаже также имеются разветвители, с помощью которых можно подключить несколько приборов одновременно.

↑ Подключение прикуривателя ВАЗ-2107

Ровно как и у остальных отечественных автомобилей, в ВАЗ 2107 подключение проходит с помощью монтажного блока от аккумулятора, использование реле не требуется.

Благодаря особому предохранителю, возможность возгорания практически невозможно. Он находится в монтажном блоке, его нить плавится и размыкает электросеть как только напряжение становится слишком высоким.

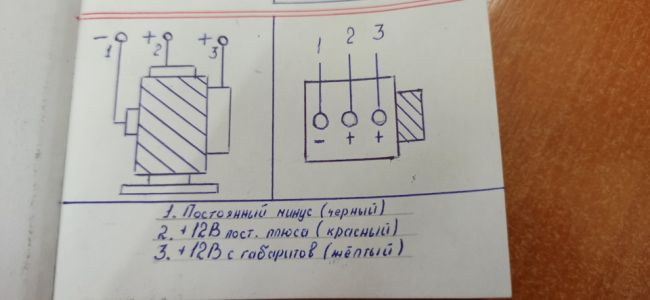

↑ Схема прикуривателя ВАЗ-2107

Для работы прикуривателя используются три провода:

1. »минус» масса;
2. »плюс», проводится через предохранитель аккумуляторной батареи;
3. »плюс», находится в работе только при использовании внешних огней, так как связан с лампой подсветки прибора от габаритных огней.

Защита от различных воспламенений и перегревов также предусмотрена, поэтому аккумулятор оборудован предохранителем. Возможность заклинивания патрона в гнезде исключена.

Обычно такие предохранители выполнены в форме легкоплавкой металлической шайбы, которая плавится при чрезмерно высокой температуре и отключает питание аккумулятора, из-за чего прикуриватель обесточивается.

Также некоторые такие устройства имеют встроенный внутри гнезда предохранитель. Его отличие состоит в несложной замене при плавлении шайбы.

Но в последнее время достаточно часто используются предохранители биметаллические, используемые много раз. Он в разы выгоднее других видов т.к. не только обеспечивает предотвращение сгорания предохранителя, но и спустя некоторое время снова могут размыкать контакты.

↑ Не работает прикуриватель. В чем причина и что делать?

Обратите внимание, что аккумуляторные устройства не являются долгосрочными и надёжными, они не могут служить долгое время и имеют свойство ломаться. Вы лишь можете улучшить фиксацию, увеличив усилия прижимных лапок.

Само строение устройства простое: оно состоит только из центрального контакта и двух прижимных лапок. Расположение центрального контакта всегда разное и может находиться как глубоко, так и близко. А причиной плохого контакта является то, что со временем связь между вилкой и гнездом становится все хуже и хуже, это приводит к появлению искр, а потом и короткого замыкания.

↑ Возможные неисправности прикуривателя : признаки и причины

↑ Вилка не фиксируется в гнезде или при фиксации возникают проблемы

Причиной являются усики, которые имеют свойство изнашиваться со временем и больше не могут удержать патрон.

Решение этой проблемы довольно небезопасно, так как автовладельцу в таком случае приходится вручную придерживать головку в гнезде до момента, когда она полностью разогреется. Но есть и другое, более надёжное и действенное решение — подогнуть усики прикуривателя.

↑ Спираль перегорела, находясь в патроне

Самым простым решение является смена головки прикуривателя. Но также вы можете возобновить старую спираль, если очистите её от образовавшейся сажи.

Если верить теории, за двадцать секунд подключённая спираль достигнет нужной температуры до покраснения и головка выскачет наружу. Если это произойдёт за большее или меньшее количество времени, можно откорректировать это время, если подогнуть или разогнуть контакты.

В случае, если все перечисленные способы не помогают, единственным выходом остается полная замена головки.

↑ Перегорел предохранитель

В большинстве случаев вина за это ложится на владельца автомобиля т.к. это происходит при подключении ещё нескольких устройств с помощью разветвителя. Благодаря чему на прикуриватель производится большое давление из-за нагрузки, которая явно превышает предусмотренную. В таких случаях обязательно использовать гнездо не слишком долгое время. Но водитель пренебрёг этим правилом, что и привело к поломке.

Стандартный предохранитель рассчитывается на нагрузку в 10А, использовать детали с большим показателем не стоит из-за того, что это приводит к полному сгоранию гнезда аккумулятора.

↑ Разрыв проводки

В таких проблемах вряд ли может быть вина водителя, так как это происходит во время использования и является обычным итогом долгой эксплуатации, во время которой они могут защемляться или стираться. Всё это приводит к потере электрической связи.

Решается данная неисправность с помощью замены повреждённого отрезка проводки. После замены обязательно нужно создать им качественную изоляцию, чтобы в будущем не произошло воспламенение. А найти этот обрыв поможет мультиметр.

↑ Ремонт и замена прикуривателя на ВАЗ-2107

Ремонт прикуривателя, ровно как и его замена на ВАЗ 2107 идентична с другими отечественными моделями из-за схожести в деталях, поэтому применять метод можно не только на этом автомобиле.

Для начала следует разобраться какие инструменты потребуются:

• отвертки разных видов;
• плоскогубцы;
• щипцы небольшого размера или пинцет;
• паяльник;
• фонарик или лампа, которую можно перемещать;
• изолента;
• перчатки.

↑ Последовательность ремонта

• Первым этапом является обесточивание автомобиля. Сделать это можно, сняв клемму с отрицательным показателем на аккумуляторе. Далее нужно найти внутри машины гнездо автопредохранителя и позаботиться о хорошем доступе к нему. Для этого можно сдвинуть назад водительское кресло насколько это возможно, так как по стандарту он располагается в центральной части.
• Далее вам нужно достать из гнезда патрон и удалить все лишние предметы и фрагменты при помощи щипцов, во время процесса осветить поверхность фонариком.
• После проведения этой процедуры, нужно осмотреть сам предохранитель, который можно обнаружить в нескольких местах: под приборной панелью, капотом или местом водителя.
• Как только вы найдете блок предохранителя, требуется найти нужный. Его расположение указано в эксплуатационной инструкции или на скрытой части капота.
• При нахождении нужной детали, проверьте ее перемычку. Это очень важная часть, поэтому при ее перегорании обязательна замена.

В том случае, если смена детали никак не решила проблему, воспользуйтесь другим способом.

Почему не работает прикуриватель на ВАЗ 2107 и как это исправить?

Автомобильное устройство обладает богатым функционалом. Помимо своей обычной задачи, в гнездо прикуривателя Ваз 2107 можно подключать:

• зарядку для телефона, планшета или другого электронного девайса;
• компрессор для накачки колес;
• навигационный комплекс;
• видеорегистратор.

Получается, что прикуриватель используют даже некурящие владельцы машин. Если он перестанет работать, то это чревато существенными неудобствами. О причинах выхода из строя, как правильно поменять своими руками устройство на ВАЗ 2017, читайте в статье.

Причины неисправности, по которым не работает прикуриватель

Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107.

Среди наиболее распространенных проблем стоит отметить.

1. Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
2. Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
3. Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
4. От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

Электрическая схема подсоединения прикуривателя ВАЗ 2107

Прежде чем снять прибор и приступить к его ремонту, следует разобраться с его устройством. Схема подключения прикуривателя описана на фото. Она является одинаковой для всех моделей классики Ваз, включая модификации 2104, 2105, 2106 или 2107.

Распиновка осуществлена следующим образом:

• красный провод отвечает за напряжение на часы и подключен к аккумулятору;
• желтый элемент также идет на плюс батареи, он подает питание для лампочки подсветки гнезда;
• черный провод – это масса.

Схема подключения прикуривателя осуществляется через монтажный блок с предохранителями. Чтобы добраться до него (при замене предохраняющего элемента), необходимо провести снятие панели, находящейся в передней части салона. За замкнутость схемы цепи отвечает предохранитель №6, рассчитанный на силу тока 10 Ампер.

Порядок выполнения работ по замене гнезда прикуривателя ВАЗ 2107

Перед тем, как сделать ремонт, необходимо подготовить соответствующий инструмент. Чтобы на ВАЗ 2107 самостоятельно подключить прикуриватель при его замене по схеме, потребуются:

• несколько отверток, включая крестовую и минусовую;
• плоскогубцы;
• небольшой пинцет или специальные щипцы;
• паяльная лампа вместе с припоем для подсоединения новых проводов прикуривателя;
• фонарь для удобства работ;
• защитные перчатки;
• изоляционная лента;
• новая запчасть для замены.

Как снять автоприкуриватель самостоятельно?

Теперь можно приступать к ремонту. Перед тем, как снять прикуриватель в салоне ВАЗ 2107, следует открыть капот и скинуть минусовую клемму с аккумуляторной батареи. Это обесточит электрическую проводку и позволит избежать короткого замыкания.

Для ремонта необходимо действовать по следующей инструкции.

1. Отодвигаем сиденье пилота в крайнее положение, чтобы обеспечить простор на рабочем месте. Затем вынимаем металлический патрон прикуривателя из разъема.
2. При помощи отвертки поддеваем пластиковую панель на центральной консоли. Помимо прикуривателя ВАЗ 2107 здесь находятся часы. Сама панель держится за счет пластиковых фиксаторов.
3. Отсоединяем два провода, идущие к элементу: желтый и красный.
4. Демонтируем гайку, фиксирующую прикуриватель.
5. Вынимаем сам корпус вместе с лампочкой освещения посадочного места.
6. Вынимаем металлический корпус наружу – после демонтажа фиксирующей гайки он извлекается без проблем.

Подробную схему действий при ремонте, актуальную для многих моделей ВАЗ, можно увидеть в видео.

Подключение нового прикуривателя

После замены и установки элемента необходимо подсоединить устройство. Подключение прикуривателя осуществляется по следующей схеме.

1. Устанавливаем новую запчасть на посадочные места.
2. Монтируем корпус вместе с лампочкой подсветки.
3. Прикручиваем фиксирующую гайку.
4. Подключаем провода питания.
5. Защелкиваем пластиковые фиксаторы центральной панели с часами.
6. Устанавливаем патрон автоприкуривателя обратно.
7. Прикручиваем минусовую клемму к аккумулятору.
8. Проворачиваем ключ в замке зажигания и проверяем исправность устройства.

Помощь при выборе детали

Сегодня на рынке доступно множество вариантов прикуривателя ВАЗ 2107. Средняя цена детали составляет 200 – 400 рублей за стандартный элемент и 500 – 600 за европрикуриватель. Желательно выбрать последний вариант. Он имеет несколько плюсов относительно классической детали.

1. Надежная фиксация. Европрикуриватель надежно держится в гнезде, и фиксирующая гайка не откручивается.
2. Внешний вид и лампа подсветки симпатичнее.
3. Современный автоприкуриватель позволяет подключать несколько устройств одновременно.

Особенности процедуры при замене коротким европрикуривателем

Одна из проблем устройства на классике – слабые контакты. При езде по разбитым дорогам посадочные места разбалтываются, вследствие чего может слететь фиксирующее кольцо, что чревато замыканием. Поэтому многие владельцы решают купить короткий евро прикуриватель, также подходящий для ВАЗ 2107.

Его установка осуществляется по схеме.

1. Порядок разборки аналогичен предыдущим процедурам.
2. Диаметр посадочного гнезда евро прикуривателя немного больше. Поэтому следует напильником расточить старое отверстие до подходящих размеров.
3. Устанавливаем зеленую часть подсветки.
4. Монтируем посадочное гнездо.
5. Необходимо купить в магазине стандартный трехконтактный разъем. Желтый провод припаивается к желтому, центральный зеленый – к красному, а синий – к минусовому черному.
6. Далее осталось только собрать прибор по схеме, обратной разборке, и проверить его исправность.

Подсветка прикуривателя машины

Иногда перегорает лампочка. Это происходит от старости или небольшого короткого замыкания. Необходимо диагностировать проблему, а затем заменить лампочку подсветки новой.

1. Снимаем провод с аккумулятора.
2. Вынимаем металлический патрон.
3. Демонтируем центральную пластиковую накладку.
4. Отсоединяем провода электропитания.
5. Выкручиваем фиксирующую гайку.
6. Снимаем корпус вместе с лампочкой подсветки.
7. Меняем перегоревший элемент на новую запчасть.
8. Собираем все по схеме в обратном порядке.

Новинки авто > Прикуриватель >

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

• Новинки авто 2023
• Новые автомобили 2024
• Тест-драйвы
• Джипы
• Кроссоверы

• Ремонт и обслуживание
  • Двигатель
  • Ходовая часть
  • Электрооборудование
  • Сигнализации
  • Прикуриватели
  • Обзоры автомобилей
  • Фото и видеогалереи
  • Новости
  • Шины
  • Машины знаменитостей
  • Acura
  • Alfa Romeo
  • Audi
  • Bentley
  • BMW
  • Cadillac
  • Chery
  • Chevrolet
  • Citroen
  • Daewoo
  • Dodge
  • Fiat
  • Ford
  • GAZ
  • Geely
  • Hawtai
  • Honda
  • Hyundai
  • Infiniti
  • Jaguar
  • Jeep
  • KIA
  • Land Rover
  • Lexus
  • Lifan
  • Lincoln
  • Mazda
  • Mercedes-Benz
  • Mini
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porsche
  • Renault
  • Skoda
  • SsangYong
  • Subaru
  • Suzuki
  • Toyota
  • UAZ
  • VAZ
  • Volkswagen
  • Volvo

  © 2023 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

  Копирование материалов разрешено только с активной гиперссылкой на наш сайт.
