Как сделать калькулятор из бумаги своими руками

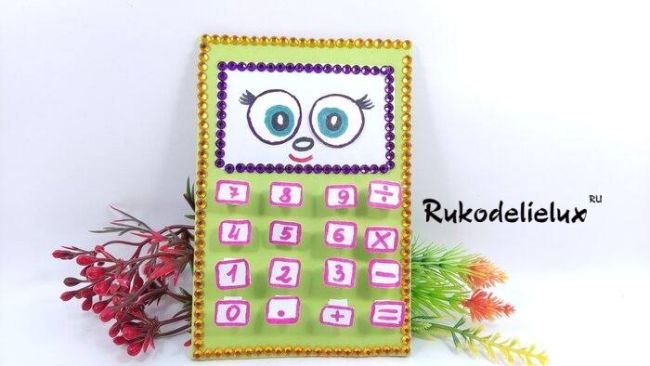

Милый калькулятор из бумаги

Поделка калькулятор из бумаги – это многофункциональная игрушка. Во-первых, ее будет очень интересно выполнять малышам под руководством взрослых. Во-вторых, это модель для изучения цифр и простых примеров. В-третьих, можно выполнить калькулятор в виде игрушки-антистресс по представленной в этом уроке методике.

Рассмотрим милую безделушку. И материалы для выполнения такого калькулятора обязательно найдутся в запасах.

Для выполнения калькулятора подготовьте:

Как сделать модель калькулятора из бумаги поэтапно

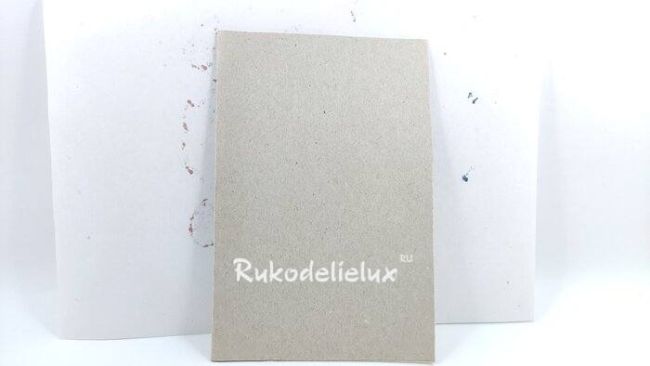

Основа калькулятора – это плотная планшетка. Взрослые, конечно, знают, как выглядит этот агрегат, а также знают, как им пользоваться. А вот детей нужно еще учить. Но прежде нужно сделать такой замечательный тренажер своими руками. Это своего рода обучающая поделка, наподобие часов со стрелочками. Подготовьте плотный картон – прямоугольную планшетку.

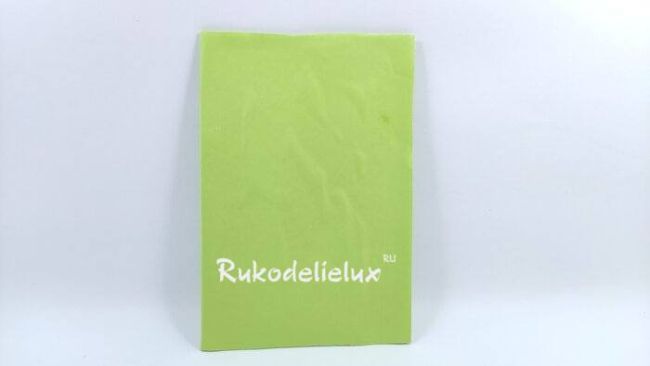

Склейте при необходимости несколько слоев. Сверху оклейте любой яркой бумагой, например, салатовой.

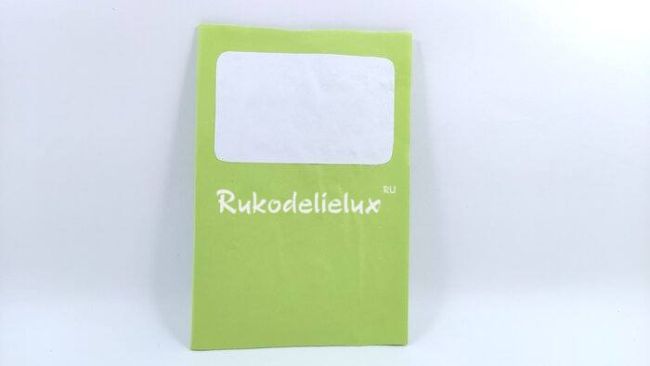

В качестве окошка, на котором в электронной версии появляются цифры, используйте белый прямоугольник. Наклейте его на лицевую панель в верхней части.

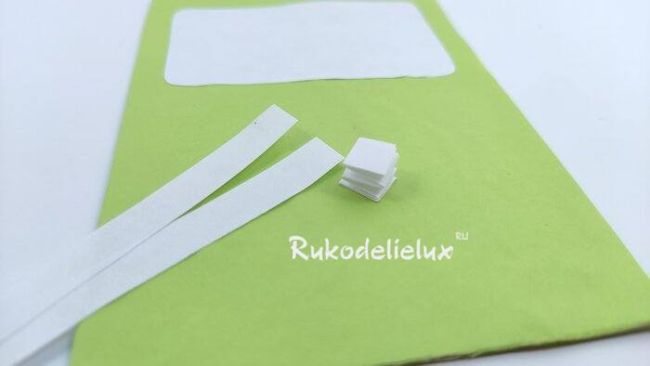

А кнопочки могут быть подвижными, будто настоящими. На них можно будет нажимать. Для каждой кнопки нужно подготовить небольшую пружинку. Нарежьте белую бумагу тонкой соломкой. 2 небольших отрезка склеивайте перпендикулярно. Затем изгибайте каждую полосу в противоположную сторону. Концы заклейте, чтобы получилась пружинка.
Сделайте столько пружинок, сколько будет кнопочек.
Их все наклейте на переднюю панель под экраном. На равном расстоянии друг от друга. Нужно равномерно распределить их.
Любым ярким фломастером, например, розового цвета, нарисуйте на плотной белой бумаге цифры и основные математические знаки в квадратных окошках.
Вырежьте кнопочки. Начинайте по порядку, как и в настоящем калькуляторе, крепить их на лицевую панель. При этом обязательно проговаривайте и изучайте математику.
Наклейте все цифры и знаки на пружинки, стараясь, чтобы их не было видно.
Чтобы калькулятор стал милым, наклейте крупные глазки на окошко.
И украсьте по периметру стразами. Вот такая интересная обучающая поделка для малышей. Осталось начать решать на калькуляторе легкие примеры, играя самостоятельно или с друзьями.

Четырёхбитный калькулятор из картона и шариков

Внешний вид картонного четырёхбитного калькулятора из картона. Хорошо видны полусумматор вверху и три сумматора в средней и нижней части калькулятора

Давным-давно, до изобретения электроники, люди изготавливали механические компьютеры из подручных материалов. Самым известным и сложным примером такой машины является антикитерский механизм — сложнейшее устройство из не менее чем 30 шестерёнок использовалось для расчёта движения небесных тел и позволяло узнать дату 42 астрономических событий.

В наше время механические компьютеры (калькуляторы) — скорее предмет развлечения гиков и повод устроить забавное шоу. Например, как компьютер из 10 000 костяшек домино, который складывает произвольные четырёхзначные бинарные числа и выдаёт пятизначную двухбитную сумму (математическая теория этого калькулятора и архитектура). Такие перфомансы позволяют детям лучше понять, как работают битовые логические операции в программировании, как устроены логические вентили. Да и вообще сделать маленький компьютер своими руками из подручных материалов очень интересно, тем более если вы делаете это вместе с ребёнком.

Логическая операция AND в компьютере из 10 000 костяшек домино

Для изготовления механического калькулятора отлично подходит конструктор Lego. На YouTube можно найти немало примеров таких калькуляторов.

Калькулятор из компьютера Lego

Читайте также:

Как снять задний бампер поло седан

Вдохновлённый примером компьютера из домино и механических калькуляторов из конструктора Lego, программист C++ под ником lapinozz вместе со своими младшими сестричками решил соорудить в домашних условиях нечто подобное для школьного научного проекта одной из сестёр. Он задумал и реализовал полностью функциональный четырёхбитный калькулятор LOGIC (Logic cardbOard Gates Inpredictable Calculator). Для изготовления этой вычислительной машины не требуется ничего кроме картона и клея, а работает она не на электричестве, а на шариках и земной гравитации. Калькулятор умеет складывать числа от 0 до 15 с максимальной суммой 30.

В отличие от костяшек доминов и кубиков Lego, в производстве этого калькулятора не использовались никакие фабричные компоненты. Все элементы калькулятора склеены из картона с нуля, что хорошо понятно по фотографиям устройства. В этом смысле данное устройство можно считать уникальным.

Цель проекта

Наглядное представление, как складывать бинарные числа. Обучение школьника навыкам перевода из десятичной в двоичную систему счисления и обратно. Изучение битовых логических операций и основных логических схем.

Внешний вид калькулятора

Как можно рассмотреть на фотографии калькулятора, в верхней части располагается зона для ввода данных. После прохождения всех логических операций шарики показывают результат операции внизу.

Ввод данных осуществляется шариками. Шарик есть — 1, шарика нет — 0. Бит справа — это наименьший бит числа. Перед началом работы некоторые части калькулятора следует привести в исходное положение. После указания исходных значений отодвигается полоска картона, которая удерживает шарики в исходном положении — и начинается процесс сложения.

Например, так выглядит исходное положение шариков для операции 7+5 (0111 + 0101).

Устройство калькулятора

Логические операции картонного калькулятора осуществляется схожим образом, как и в вышеупомянутом компьютере из домино.

Схематически логические вентили для всех логических операций показаны на схеме.

То есть логический вентиль «И» (AND) означает, что при поступлении 0 шариков на входе получается 0 на выходе. При поступлении 1 шарика на входе получается 0 на выходе. При поступлении 2 шариков на входе получается 1 на выходе.

Читайте также:

Регулятор напряжения lm317 как подключить

1 на входе, 0 на выходе

2 на входе, 1 на выходе

Логический вентиль XOR сделать немного сложнее. В этом случае если поступает один шарик, он должен пройти. А если поступает два шарика, то они должны аннулировать друг друга, то есть на выходе будет 0. Автор показывает, как это делать, через вертикально висящий кусочек картона с узким горлышком. Если два шарика приходят одновременно, то они блокируют друг друга — и таким образом эффективно реализуют логическую операцию XOR.

Логический вентиль XOR

Чтобы оптимизировать систему и не городить массу логических вентилей AND и XOR, автор реализовал полусумматор — комбинационную логическую схему, имеющую два входа и два выхода. Полусумматор позволяет вычислять сумму A + B, при этом результатом будут два бита S и C, где S — это бит суммы по модулю 2, а C — бит переноса. В нашей картонной конструкции это означает, что если на входе у нас 1 шарик, то он попадает на выход C, а если на входе 2 шарика, то 1 шарик попадает на выход S, а второй никуда не попадает.

Программист придумал довольно простую и эффективную схему для полусумматора. В ней 1 шарик на входе спокойно продолжает свой путь, переворачивая барьер, и проходя в отверстие C. Но если поступают два шарика, то второй шарик уже не может пройти через барьер, перевёрнутый первым шариком — и проваливается в отверстие, прибивая новый путь S. Это и есть полусумматор.

Один шарик на входе полусумматора

Два шарика на входе полусумматора

Наконец, настоящим шедевром является сумматор. Обычно его делают из двух полусумматоров и логического вентиля «ИЛИ», но автор реализовал другую конструкцию, которая фактически является небольшой модификацией полусумматора.

Читайте также:

Как вести себя за рулем

Один шарик на входе — один шарик по пути 1

Два шарика на входе — один шарик по пути 2

Три шарика на входе — один шарик по пути 1, а другой по пути 2

Весь калькулятор целиком состоит из одного полусумматора и трёх сумматоров.

Калькулятор выдаёт корректный результат вычислений в случае, если шарики падают с правильной скоростью, не слишком быстро и не слишком медленно, и не отскакивают друг от друга. Сама логика безупречна, но на практике калькулятор иногда глючит.

Как сделать бумажный Калькулятор и Мини Блокнот из бумаги

Сегодня я покажу вам , как сделать милый бумажный Калькулятор и Мини Блокнот своими руками. Блокнотик может послужить для вас личным дневником. Очень легко и просто! Это будут Поделки из бумаги или канцелярия в школу. Калькулятор из бумаги — это отличные поделки самоделки своими руками , если нужно снова в школу. А , как сделать калькулятор мы вам покажем в этом видео. Легкие и простые поделки самоделки из бумаги своими руками — это всегда классно! Для его создания можно использовать только те материалы , которые нравятся , выбрать свой уникальный дизайн , украшения. Всё зависит от того , кто будет пользоваться блокнотом. Милую поделку можно подарить близким людям.

Как сделать бумажный Калькулятор и Мини Блокнот . Кавайные оригами поделки из бумаги своими руками 08:02

С вами канал Поделки Самоделки. Сегодня я покажу вам, как сделать милый бумажный Калькулятор и Мини Блокнот своими руками. Блокнотик может послужить для вас личным дневником. Очень легко и просто! Это будут Поделки из бумаги или канцелярия в школу.

Для поделки из бумаги понадобится

• Цветная бумага (плотность 120-160)
