Dds opel astra h что это

Система TPMS и DDS контроль давления в колесах

Вот они

другой с плохой резьбой

Почти не осталось резбы

но я взял с условием если не будут работать верну. И погнал ставить в тот же день

Естественно в 5 колесо там дешевле)) Номер почти не видно но на али еле нашел) Купил фиксатор резбы чтоб держало закатанный )) Вот наместе) Низкий профиль ))) Крутое оборудование лазерная балансировка

Собрали и я поехал надо чуть проехатся чтоб они прописались.

Так когда их нет или зажигание выключено

И чкрез 7 км. выскакивает окно

Алилуя)))

Теперь надо прописать чтоб они показывали правельное колесо надо во всех сделать разное давление и поездить. у меня так не получилось я стал по одному колесу спускать и кататся

Вот так показывает что разное давление по оси и прописывает если не правильно датчик определился Сильно спустил и не смог почемуто изменить Примерно так надо Два дня ездил по работе переодический спускал подкачивал )) и все работает правильно Снова алилуя ))) Вот список блоков и что они поддерживают

Минимальный блок ESP это PEPS+TSA

а что значит HBA_f (AT), HBA_FBC я пока не знаю какая то разновидность HBA

Dds opel astra h что это

другой с плохой резьбой

но я взял с условием если не будут работать верну. И погнал ставить в тот же день

Opel Astra H DDS на седан? правда или миф

Добрый день мои подписчики, как всем известно с завода на седан ни когда не ставилась кнопка DDS, а все почему, да потому что у нас там стоит кнопка открытия багажника!

Пораскинув мыслями и посоветовавшись с грамотными людьми подумал и решил надо искать кнопку DDS, как нибудь сделаем)))

Кнопку искал не долго и снова спасибо Artem198707 он то мне и прислал блок аварийки с кнопкой…

Тема: Система контроля потери давления в шинах (DDS)

Местный Опытный Астравод Регистрация 03.11.2007 Адрес Москва,Измайлово Сообщений 408 Спасибо 1 / 0

Сказали спасибо:

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Домашняя страница
• Просмотр статей

Местный Магистр АСТРАномии Регистрация 06.07.2006 Адрес Москва, ЮВАО, Текстильщики Возраст 42 Сообщений 4,208 Спасибо 0 / 0 Сообщение от Fuse

а что нет такой опции на седанах вообще? а IDS+ есть?

Кстати, Дилер, а если стойки от IDS+ воткнуть, что еще надо, чтобы оно заработало?

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

EDS-MOTORSPORT Бакалавр АСТРАномии Регистрация 18.09.2007 Адрес Город Владимир Возраст 39 Сообщений 2,445 Спасибо 24 / 49

Система контроля давления воздуха в шинах (TPMS/DDS), система контроля потери давления в шинах (DDS)

В модели Astra-H применяются две различные системы контроля давления воздуха в шинах.

Система контроля потери давления в шинах DDS

Система DDS является функцией системы АБС MK60 ESP и определяет расчетом потерю давления в шине через датчики частоты вращения колеса системы АБС. При эксплуатации автомобиля постоянно контролируется частота вращения всех колес. При потере давления в шине снижается ее диаметр и, вместе с тем, частота вращения колеса. Если система обнаруживает такую разницу частоты вращения, загорается сигнальная лампа (красная). Система DDS — это система непрямого измерения, так как при потере давления она только дает предупреждение, но не указывает положение шины / колеса.

Сигнальная лампа загорается при отклонении давления примерно на 30% по сравнению с другими шинами. При неисправности системы загорается сигнальная лампа (желтая).

Система контроля давления воздуха в шинах (TPMS) — это система прямого измерения, которая функционирует вместе с системой контроля потери давления в шинах (DDS). 4 встроенных в шины датчика давления и нагрева осуществляют постоянный контроль давления наполнения шин при эксплуатации автомобиля. Давление воздуха /давления наполнения шин передается по радиосвязи непосредственно в блок управления TPMS (одновременно приемник). Система TPMS у модели Astra-H работает только с приемником (блок управления TPMS) в противоположность модели Vectra-C. Все принимаемые сигналы (давление, температура), прежде всего, обрабатываются блоком управления TPMS и передаются в прибор по шине CAN через блок управления АБС.

Фактические значения давления в шинах можно считывать на информационном дисплее.

Если система обнаруживает разность давлений в одной или нескольких шинах, на информационном дисплее появляется индикация с положением дефектной шины. Может показываться разность давлений от минимального значения в 0,1 бар.

Условия работоспособности системы: все колеса оснащены датчиками давления, все шины заполнены воздухом при заданном давлении, и система инициализирована.

Система контроля давления воздуха в шинах готова к работе после включения зажигания и осуществляет непрерывный контроль давления в шинах со скорости примерно 30 км/ч.

Система DDS функционирует вместе с системой TPMS и служит в качестве резервной системы в случае неисправности одного или всех датчиков давления воздуха в шинах. Система DDS показывает отклонение давления воздуха или неисправность в системе по сигнальной лампе на приборе:

При отклонении давления воздуха, благодаря системе TPMS, на информационном дисплее показываются следующие сообщения и фактически измеренные значения для отдельных шин:

Автомобили с системой контроля давления воздуха в шинах опознаются по металлическим стержням клапанов шин с алюминиевыми колпачками стержней клапанов, вместо обычных резиновых стержней с пластмассовыми колпачками стержней клапанов.

В случае прокола шины нельзя использовать никакие жидкие системы ремонта шин, так как эти системы повреждают датчики давления воздуха в шинах.

Датчик давления воздуха в шинах

Датчик давления воздуха в шинах содержит металлический клапан для заполнения шины. Незаменяемая батарея питает напряжением датчики давления воздуха в шинах.

Система контроля потери давления в шинах DDS

При претензиях, необходимо однозначно установить расположение датчиков давления воздуха в шинах относительно блока управления TPMS по следующей процедуре настройки:

Затем при обеих процедурах:

Указание: Обе процедуры выполняются за 15 минут!

Давление можно считывать на информационном дисплее (при быстром падении давления происходит передача данных по состоянию).

При обоих вариантах можно обнаружить дефектный датчик колеса тем, что на дисплее не показывается никакой индикации, относящейся к значению давления.

Пример: не показывается значение 2,7 бар — дефектный датчик переднего правого колеса.

Снова установить правильное давление воздуха.

Указание: В случае дефектного датчика колеса, во время движения на информационном дисплее не появляется никаких значений давления.

Указание: Для контроля давления воздуха в шинах у автомобилей с системой TPMS перед установкой прибора контроля давления наполнения на клапан для заполнения шины необходимо смонтировать переходник, расположенный на крышке наливной горловины.

Блок управления системы TPMS

Электронный блок управления является интерфейсом для электрических и электронных систем автомобиля. Данные колес посылаются в блок управления через сигналы высокой частоты и там обрабатываются. Водитель получает информацию о текущем состоянии по информационному дисплею. Блок управления соединен с клеммой 15 и клеммой 31, а также с низкоскоростной шиной CAN, чтобы осуществлять связь с другими блоками управления и выполнять диагностику системы.

При радиопередаче применяется только одно исполнение в противоположность модели Vectra-C:

Система TPMS с соединением по высокой частоте 433 МГц между электронным блоком управления и датчиками.

Система предупреждения и аварийной сигнализации

Эта система использует, в качестве эталонного значения, стандартное давление в шинах, причем, передние и задние колеса могут иметь разные значения.

Если значения давления в шинах поднимаются, как минимум, на 0,1 бар, блок управления при следующем включении зажигания принимает новые значения в качестве стандартных значений.

Появляется предупредительная индикация:

Системы контроля давления воздуха в шинах (DDS)

Система контроля падения давления в шинах при движении непрерывно контролирует частоту вращения всех колес. При падении давления в одной из шин уменьшается диаметр этого колеса, и оно вращается быстрее, чем остальные колеса — на комбинации приборов должна загореться соответствующая контрольная лампа (красным цветом) (см. Раздел 16). В этом случае следует немедленно съехать с дороги в безопасном месте, остановиться и проверить давление в шинах. При необходимости замените поврежденное колесо на запасное.

Система активируется после включения зажигания и позволяет обнаруживать падение давления при скорости движения 30 км/ч и выше.

Внимание: Система контроля падения давления воздуха в шинах не заменяет ручной контроль с помощью поверенного манометра!

После корректировки давления в шине, а также после замены шины или колеса систему необходимо инициализировать нажатием на соответствующий выключатель — см. Раздел 17.

Замечание: Систему можно инициализировать только в том случае, если во все шинах поддерживается предписанное давление воздуха (см. Спецификации).

Система контроля давления воздуха в шинах во время движения непрерывно отслеживает давление воздуха и частоту вращения всех четырех колес. В каждое колесо встроен датчик давления. Датчики ежеминутно снимают показания давления в каждой шине и передают их на блок управления. При обнаружении в одном или нескольких шинах отклонений от заданных значений давления, на информационный дисплей выводится соответствующее сообщение (см. ниже).

Замечание: Текущие значения давления в шинах могут отображаться на графическом информационном дисплее на моделях, оборудованных бортовым компьютером (см. Раздел 17).

DDS функционирует при условии, что все четыре датчика колес исправны и все шины накачаны до предписанного давления. Система автоматически определяет изменение давления воздуха в шинах в зависимости от степени загрузки автомобиля.

Система активируется после включения зажигания и позволяет контролировать давление воздуха в шинах при скорости движения 30 км/ч и выше.

Внимание: Система контроля давления воздуха в шинах не заменяет ручной контроль с помощью поверенного манометра!

Если на автомобиль установлен комплект шин, не оборудованных соответствующими датчиками, контроль падения давления воздуха в шинах будет осуществляться как в вышеописанной системе (вариант А).

Предупредительные сообщения

В зависимости от исполнения на информационном дисплее сообщения могут отображаться с использованием сокращений. Чтобы удалить предупреждающее сообщение с экрана дисплея необходимо подтвердить его получение нажатием соответствующей кнопки (см. Раздел 17).

Ниже приведены примеры информационных сообщений:

«Tyre pressure check rear leftturn (value in bar)» (см. иллюстрацию 27.1) — на графическом информационном дисплее одновременно отобразится схема с указанием заднего левого колеса и текущим значением давления в шине.

Замечание: На цветном информационном дисплее данное сообщение высвечивается на желтом фоне.

При незначительном отклонении давления необходимо снизить скорость движения и соблюдая осторожность можно продолжить поездку — при ближайшей возможности проверьте давление в шине поверенным манометром и при необходимости произвести соответствующую корректировку,

«Attention! Front left tyre pressure loss (value in bar)» — на графическом информационном дисплее одновременно отобразится схема с указанием переднего левого колеса и текущим значением давления в шине.

Замечание: На цветном информационном дисплее данное сообщение высвечивается на красном фоне.

Данное сообщение предупреждает о значительном отклонение или полном падении давления воздуха в шине — как можно быстрее выведите автомобиль из транспортного потока, не мешая другим автомобилям, остановитесь и проверьте шины! В случае необходимости установите запасное колесо (см. Введение), или произведите ремонт шины.

Кроме того, на комбинации приборов будет загораться соответствующая контрольная лампа (см. Раздел 16). Загорание лампы желтым цветом во время движения указывает на неисправность системы контроля давления в шинах.

Замечание: Отказ системы может быть вызван, среди прочего, установкой колеса без датчика давления.

После корректировки давления в шине, а также после замены шины или колеса систему необходимо инициализировать нажатием на соответствующий выключатель — см. Раздел 17.

Замечание: Систему можно инициализировать только в том случае, если во все шинах поддерживается предписанное давление воздуха (см. Спецификации).

Датчики давления в шинах опель астра j gtc

Тема: Самостоятельная установка TPMS(контроль давления в шинах).ВОПРОСЫ!

Самостоятельная установка TPMS(контроль давления в шинах).ВОПРОСЫ!

По заверениям в этой теме, штатно разъём должен быть если есп с завода как у меня, но к сожалению это не так. http://astraclub.ru/threads/42685-TP. B5%D0%BC%D1%8B

В общем скинул бардачок, и никакого разъёма я не нашел (может его хорошо спрятали).

По мере нахождения информации буду дополнять тему текстом и фото.

Самое первое, открываем капот и смотри поддерживает ли наш блок ESP функцию TPMS. Запоминаем или фотографируем наш esp блок, он находится под бачком антифриза.

Далее сверяем свой номер блока с приведенной таблицей ниже, и если поддерживает то смелей вперед!

Если все совпадает, тогда снимаем бордачек и ищем разъем(вроде как должен быть слева от подушки безопасности),выглядит он вот так: если нашли то подключаем и прошиваем и радуемся!

Для самостоятельного подключения проводов, нужно делать так:

3 й контакт разъема +12В при зажигании( ЗАДНИЙ модуль REC прд 17) 1й контакт низкоскоростная шина КАН (1й контакт диагностического разъема, который у нас находится под ручником) 4й контакт -12В Спасибо: novigor

Вот так выглядит сам блок, маникюрные ножницы для сравнения. Он очень маленький. А вот что находится внутри, маленькая плата!

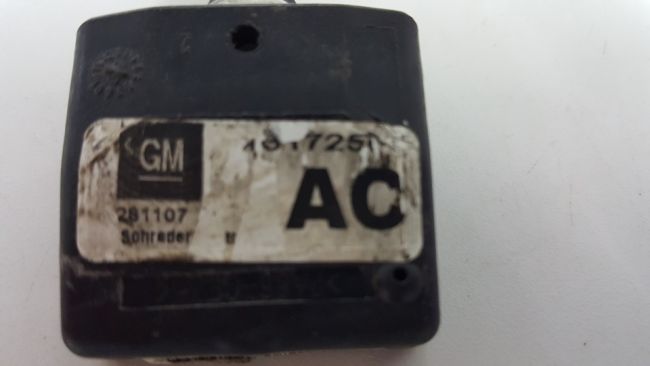

Вот так, выглядят датчики давления для Astra H:

Все таки смог приобрести разъем, вот такой должен быть у вас за бардачком: Инструкция для обучения датчиков без кнопки DDS: http://autoelectrica-service.ru/12-s. ukha-v-shinakh

Последний раз редактировалось gresxnik; 06.12.2016 в 11:46 . Причина: Добавил информацию и картинки!

Тема: Датчики давления в шинах

Датчики давления в шинах

Стоят они с внутренней стороны диска. Вот фото для наглядности, из барахолки взял.

Подожди заказывать! Это датчики с Astra H. Не факт, что на J будут те же. В текущих базах номер датчиков джейки найти не получается. Самый простой способ сейчас узнать — это разобрать колеса и списать номер.

У меня у самого машина заказана с датчиками давления. Учитывая, что она придет зимой, я собрался прикупить комплект для зимних колес, однако пока этого сделать не могу (((

Подожди заказывать! Это датчики с Astra H. Не факт, что на J будут те же. В текущих базах номер датчиков джейки найти не получается. Самый простой способ сейчас узнать — это разобрать колеса и списать номер.

У меня у самого машина заказана с датчиками давления. Учитывая, что она придет зимой, я собрался прикупить комплект для зимних колес, однако пока этого сделать не могу (((

Добавлено спустя 5 часов 25 минут 57 секунд:

еще они могут устанавливаться таким образом

я сейчас тоже занимаюсь мониторингом рынка в этой сфере, как соберу инфу напишу

Очень нужная вещь, сам пожалел, что без неё машину взял. Два раза на трассе рвал переднее колесо, замечал не сразу. На астру Н возникают проблемы с установкой датчиков, комп их не видит, вроде ещё не решён вопрос!

Акромя датчиков ставили блок приема сигналов!

и я бы не говорил бы что в Cosmo или любой другой комплектации его нет! Для этого надо просто обладать программой с описанием комплектаций и схемами размещения допоборудования! Это все есть у дилеров, их надо просто «пободать»! Нормальный спец скажет- есть такая опция в вашем авто или нет! Если нет, расскажет ее код и что сия «Запцацка» будет стоить, а также сколько будет стоить ее установка!)))

Добавлено спустя 4 минуты 3 секунды:

Тема: Система контроля потери давления в шинах (DDS)

Тема интересная,если бы можно на седане сделать.

Сказали спасибо:

а что нет такой опции на седанах вообще? а IDS+ есть?

Кстати, Дилер, а если стойки от IDS+ воткнуть, что еще надо, чтобы оно заработало?

Система контроля давления воздуха в шинах (TPMS/DDS), система контроля потери давления в шинах (DDS)

В модели Astra-H применяются две различные системы контроля давления воздуха в шинах.

Система контроля потери давления в шинах DDS

Система DDS является функцией системы АБС MK60 ESP и определяет расчетом потерю давления в шине через датчики частоты вращения колеса системы АБС. При эксплуатации автомобиля постоянно контролируется частота вращения всех колес. При потере давления в шине снижается ее диаметр и, вместе с тем, частота вращения колеса. Если система обнаруживает такую разницу частоты вращения, загорается сигнальная лампа (красная). Система DDS — это система непрямого измерения, так как при потере давления она только дает предупреждение, но не указывает положение шины / колеса.

Сигнальная лампа загорается при отклонении давления примерно на 30% по сравнению с другими шинами. При неисправности системы загорается сигнальная лампа (желтая).

Система контроля давления воздуха в шинах (TPMS) — это система прямого измерения, которая функционирует вместе с системой контроля потери давления в шинах (DDS). 4 встроенных в шины датчика давления и нагрева осуществляют постоянный контроль давления наполнения шин при эксплуатации автомобиля. Давление воздуха /давления наполнения шин передается по радиосвязи непосредственно в блок управления TPMS (одновременно приемник). Система TPMS у модели Astra-H работает только с приемником (блок управления TPMS) в противоположность модели Vectra-C. Все принимаемые сигналы (давление, температура), прежде всего, обрабатываются блоком управления TPMS и передаются в прибор по шине CAN через блок управления АБС.

Фактические значения давления в шинах можно считывать на информационном дисплее.

Если система обнаруживает разность давлений в одной или нескольких шинах, на информационном дисплее появляется индикация с положением дефектной шины. Может показываться разность давлений от минимального значения в 0,1 бар.

Условия работоспособности системы: все колеса оснащены датчиками давления, все шины заполнены воздухом при заданном давлении, и система инициализирована.

Система контроля давления воздуха в шинах готова к работе после включения зажигания и осуществляет непрерывный контроль давления в шинах со скорости примерно 30 км/ч.

Система DDS функционирует вместе с системой TPMS и служит в качестве резервной системы в случае неисправности одного или всех датчиков давления воздуха в шинах. Система DDS показывает отклонение давления воздуха или неисправность в системе по сигнальной лампе на приборе:

При отклонении давления воздуха, благодаря системе TPMS, на информационном дисплее показываются следующие сообщения и фактически измеренные значения для отдельных шин:

Автомобили с системой контроля давления воздуха в шинах опознаются по металлическим стержням клапанов шин с алюминиевыми колпачками стержней клапанов, вместо обычных резиновых стержней с пластмассовыми колпачками стержней клапанов.

В случае прокола шины нельзя использовать никакие жидкие системы ремонта шин, так как эти системы повреждают датчики давления воздуха в шинах.

Датчик давления воздуха в шинах

Датчик давления воздуха в шинах содержит металлический клапан для заполнения шины. Незаменяемая батарея питает напряжением датчики давления воздуха в шинах.

Система контроля потери давления в шинах DDS

При претензиях, необходимо однозначно установить расположение датчиков давления воздуха в шинах относительно блока управления TPMS по следующей процедуре настройки:

Затем при обеих процедурах:

Указание: Обе процедуры выполняются за 15 минут!

Давление можно считывать на информационном дисплее (при быстром падении давления происходит передача данных по состоянию).

При обоих вариантах можно обнаружить дефектный датчик колеса тем, что на дисплее не показывается никакой индикации, относящейся к значению давления.

Пример: не показывается значение 2,7 бар — дефектный датчик переднего правого колеса.

Снова установить правильное давление воздуха.

Указание: В случае дефектного датчика колеса, во время движения на информационном дисплее не появляется никаких значений давления.

Указание: Для контроля давления воздуха в шинах у автомобилей с системой TPMS перед установкой прибора контроля давления наполнения на клапан для заполнения шины необходимо смонтировать переходник, расположенный на крышке наливной горловины.

Блок управления системы TPMS

Электронный блок управления является интерфейсом для электрических и электронных систем автомобиля. Данные колес посылаются в блок управления через сигналы высокой частоты и там обрабатываются. Водитель получает информацию о текущем состоянии по информационному дисплею. Блок управления соединен с клеммой 15 и клеммой 31, а также с низкоскоростной шиной CAN, чтобы осуществлять связь с другими блоками управления и выполнять диагностику системы.

При радиопередаче применяется только одно исполнение в противоположность модели Vectra-C:

Система TPMS с соединением по высокой частоте 433 МГц между электронным блоком управления и датчиками.

Система предупреждения и аварийной сигнализации

Эта система использует, в качестве эталонного значения, стандартное давление в шинах, причем, передние и задние колеса могут иметь разные значения.

Если значения давления в шинах поднимаются, как минимум, на 0,1 бар, блок управления при следующем включении зажигания принимает новые значения в качестве стандартных значений.

Появляется предупредительная индикация:
