Велосипедный шатун (педальный рычаг) – знакомая и значимая деталь трансмиссии. Является связующим звеном при передаче усилий на кареточный вал и передние звезды. Исправное состояние и надежное закрепление шатунов на каретку гарантирует максимальную эффективность передачи крутящего момента и безопасность движения.

Шатуны велосипедные: общие сведения

Трансмиссия велосипеда имеет пару шатунов, расположенных по обе стороны от каретки. Детали устанавливаются на кареточном валу с помощью специальных креплений. В зависимости от производителя и типа велосипеда, крепления различаются, и чуть позже обязательно об этом поговорим.

Шатунная пара вместе с передними звездами образует систему. Она может быть разборной и неразборной. Первый тип встречается на бюджетных моделях велосипедов, включая односкоростные дорожники. Здесь износ звездочек развивается одновременно с усталостью материала рычагов. В случае преждевременной поломки шатунов система полностью подлежит замене.

По стандарту звезды располагаются справа по ходу движения, следовательно, к звездочкам закреплен правый шатун. На байках среднего и высокого уровня звездочки могут меняться отдельно от шатунной пары. Его можно снять и, таким образом, заменить лишь часть системы – изношенные звезды.

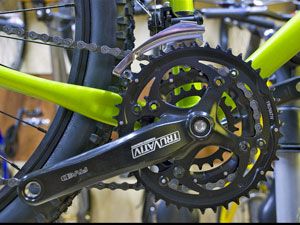

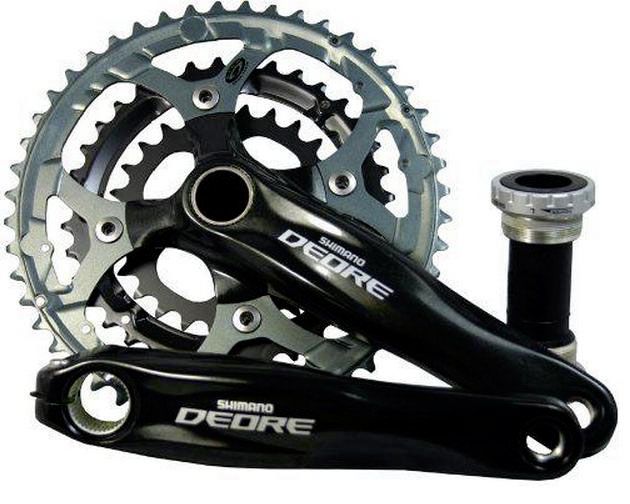

Разъемная система горного велосипеда

Шатунная пара и каретка – самые нагруженные узлы велосипедной трансмиссии, так как напрямую принимают толкательно-вращательные усилия от ног велосипедиста. В изготовлении деталей используются материалы:

• закаленная сталь;
• алюминий;
• титан;
• углеродное волокно (профессиональный шоссейный байк).

Значительную роль в динамике передвижения играют вес и форма шатунов. Производители стараются сделать их максимально легкими и компактными. Так, для уменьшения веса внутри детали специально делаются полости. Идея принадлежит японскому производителю Shimano:

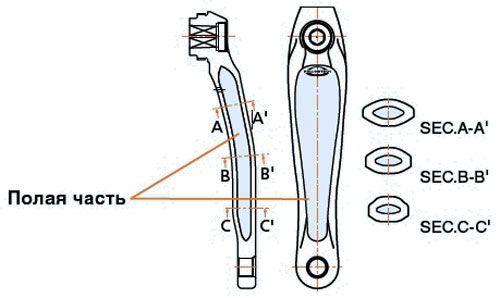

Внутренние полости по технологии Hollowtech

Разобрать систему обычным гаечным ключом не получится, для этого потребуется специальный съемник шатуна. При вдавливании инструмента деталь свободно откручивается с оси каретки, не повреждая ее.

Типы шатунов и способы их крепления

Динамика движения на велосипеде зависит от многих факторов, в том числе и длины педальных рычагов. Размеры варьируются от 150 до 185 мм. Чем длиннее шатун, тем меньше частота педалирования и больше сила вытягивания, и наоборот. Эта закономерность помогает подобрать оптимальный размер для удобного катания.

На гонных велосипедах ставятся удлиненные рычаги более 177.5 мм, на трековых моделях предпочтительны укороченные детали. Традиционно длина шатунов на взрослый байк колеблется от 165 до 185 мм. Подростковые, детские и трековые модели оснащаются короткими рычагами размером от 150 до 177.5 мм. Диапазон 165 – 177.5 мм можно считать неким универсалом для всех моделей.

Тип шатунов по способу установки и демонтажа:

• монолитные (односоставные) – рычаги интегрированы с валом каретки (BMX и детские модели);
• двусоставные: правый шатун + ведущие звездочки, левый рычаг отдельно;
• разборные: правый шатун крепится к звездам с помощью болтов, распространенная конструкция на большинстве моделей (можно разобрать систему и заменить только изношенные звезды или рычаги).

Крепление к валу каретки бывает:

• под клин (ромб) – устаревшая конструкция встречается на старых моделях и детских велосипедах;
• под квадрат – фиксация на квадратных наконечниках оси, подтяжка производится с помощью гаек внутри входной полости рычага, снаружи устанавливается пластиковая защита-пыльник (встречается на бюджетных дорожных велосипедах);
• шестигранное – установка и фиксация шатунов с помощью шестигранного ключа (распространенная конструкция на скоростных моделях);

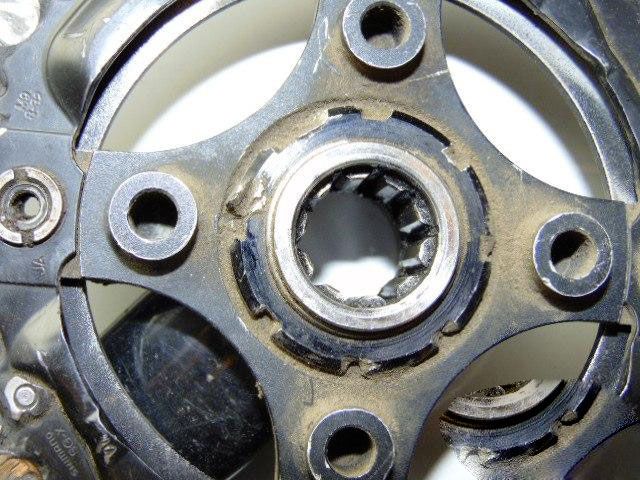

• шлицевое: ось имеет сквозную полость, на креплениях к шатунам диаметр увеличен, рычаги сопряжены канавками с выступами на валу (шлицы) и затягиваются шестигранниками.

Шлицевое крепление не откручивается обычным съемником

Какая резьба нарезается на шатунную пару и в какую сторону крутить съемник при разборке системы? Резьба на оба рычага правая: раскручивание против, закручивание – по часовой стрелке.

На внешней стороне рычага находится отверстие для педали. Традиционный размер ключа для снятия и установки – 15 мм. Резьба на педалях направлена только по ходу движения. В комплекте педали помечаются буквами R и L. Поставить левую педаль на правый шатун и наоборот не получится.

Демонтаж и установка шатунов

Зачем надо снимать шатуны? Причин может быть несколько:

• поменять изношенные звезды на разборной системе;
• переборка и ремонт каретки (снятие рычагов лишь предыстория);
• подтягивание (эффективнее будет именно с полным снятием и установкой).

Трогать систему просто так не рекомендуется, хотя для тренировки в обслуживании велосипеда приветствуется. Главное ‒ потом правильно все установить на место.

Ход работы: 1.Снять защитную заглушку.

2.Вставить съемник внутрь полости и скрутить фиксирующую гайку. Если гайка идет плохо, сбрызнуть WD-40 или другой смазкой. В случае имбусового крепления подбираем соответствующий ключ.

3.Вставить съемник в шатун другим концом и ввинтить до упора в резьбу.

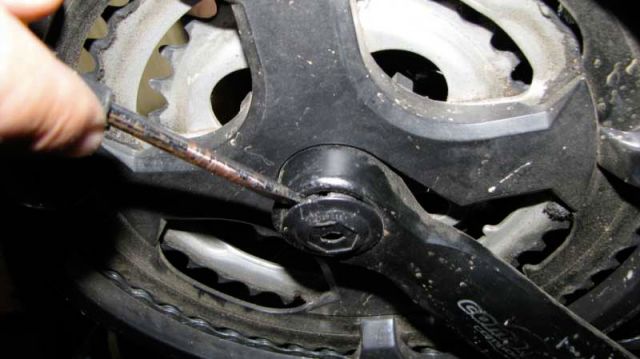

4.Закрутить болт инструмента при помощи гаечного ключа.

5.Шатун выдавится с вала.

6.Делаем все, что нужно, и приступаем к обратной установке.

7.Очистить и смазать место крепления рычага к оси каретки.

8.Надеть шатун на вал, вставить съемник и с усилием закрутить в обратную сторону.

9.Надеть фиксирующую гайку и заглушку.

Внимание! Закручивать максимально крепко, иначе при езде шатун будет люфтить.

Достаточно прозрачный вопрос, как снять шатуны, если под рукой имеется съемник. Гораздо интереснее этот процесс выглядит без использования этого инструмента.

Несколько кустарных методов:

1. Скрутить фиксирующие болты и выкатить велосипед на прогулку. При длительном максимальном нагружении шатуны должны отвалиться сами. Правда, есть риск повредить крепления.
2. Выбить молотком с отверткой. Наконечник обмотать мягкой тканью. Направлять удары по направлению «против часовой стрелки». Делать очень аккуратно, иначе можно повредить резьбу и подшипники каретки.
3. Надрезать и сорвать крепление. Варварский метод для снятия неисправных деталей.

Какой из этих способов выбрать? Самое верное решение – купить новый съемник, тем более стоит он недорого.

Устройство системы достаточно простое, и поменять ее компоненты реально самостоятельно. Для снятия шатунов потребуется съемник и немного свободного времени. Немаловажную роль играет отслеживание состояния системы, чтобы вовремя поменять изношенные компоненты. Поэтому не забываем проводить визуальную диагностику своего велосипеда.

Как снять шатуны с велосипеда: пошаговая инструкция

На шатуны байка приходится самая большая нагрузка при катании. Современные конструкции шатунов часто изготавливаются из легких и прочных сплавов, что существенно увеличивает срок их службы.

Из композитных материалов возможно даже сделать полые невероятно легкие шатуны. Но что делать со старыми шатунами при их поломке и необходимости замены? Не спешите обращаться к мастерам.

При должном уровне подготовки снятие и замену шатунов можно произвести самостоятельно. Мы расскажем вам, как.

Как снять шатуны с велосипеда: пошаговая инструкция

Особенности конструкции

На старых моделях для крепления рычагов использовались клиновидные механизмы. Демонтаж кривошипа на которых был практически невозможен без риска повреждения детали. Сегодня на смену им пришли квадратные валы, позволяющие при минимальных усилиях безопасно демонтировать деталь.

Стоит отметить, что некоторые модели велосипедов имеют неразборный блок с шатунами. Снимать его приходится целиком. Если вы заменяете старые шатуны велосипеда на новые, имеет смысл приобрести удобный механизм, имеющий разъемное соединение звезд и шатуна. Монтаж и демонтаж такой конструкции при необходимости не составит особого труда.

Когда может понадобится снятие шатунов

Сам по себе шатун не предполагает никакого ухода или технического обслуживания. Его замена может понадобиться в следствие механического повреждения, например, после падения. Также демонтаж может понадобиться, если мы хотим добраться до каретки велосипеда. Например, для ее регулировки, промывки или смазки.

Возможным «показанием» к снятию шатуна может быть и скрип механизма при попадании в него песка или пыли. Тогда конструкция подлежит разбору и чистке.

Механизм снятия шатуна довольно непростой, демонтаж невозможно провести без некоторой подготовки. Необходимо иметь особый инструмент или знать нюансы, о которых мы поговорим далее.

Демонтаж со съемником

Существует специальное приспособление, именуемое съемником. Есть различные виды съемников. Каждая трудная деталь имеет свой вариант съемника. Нам же понадобится съемник для вала каретки байка.

Конструкция съемника для шатунов

Съемник подходит также для снятия педалей велосипеда. Шатун на валу оснащен удерживающим болтом с размером головки 8 мм, который необходимо отвинтить. Это не составляет особого труда. Однако стоит обратить внимание, что шатун имеет конусообразную посадку, он сидит на валу достаточно крепко. При катании в мокрую погоду часто грязь и вода проникают в место соединения шатуна с валом. Со временем грязь настолько слипается с деталями, что становится практически невозможно снять шатун.

Инструмент для снятия шатунов — это сложная токарная деталь в форме винта со специальной головкой. Двухуровневый винт подходит под гнездовой или рожковый ключ. На винт накручена гайка, имеющая наружную или внутреннюю резьбу. Объяснять можно долго, лучше один раз увидеть.

Перед началом работы необходимо обработать стык шатуна и вала «вэдэшкой» — универсальным раствором WD-40, продающимся в авто-, вело- и хозяйственных магазинах. Он смажет механизм, эффективно растворит остатки грязи, существенно облегчит сам процесс демонтажа. Можно также использовать вместо WD-40 тормозную БСК жидкость. Эти два варианта можно использовать как для прикипевшего шатуна, так и для любых трудно откручивающихся болтов велосипеда.

Если в велосипеде установлена система «под квадрат», алгоритм здесь следующий:

• Если байк укомплектован пластиковыми заглушками, снимаем их.
• Прочно фиксируем байк, например, на подставке.
• Проверяем соответствие размеров съемника и четырехгранного вала.

!Важно

Необходимо убедиться, что диаметр четырехгранника, на который надет сам шатун, больше штока съемника. В противном случае мы просто сорвем резьбу, и наша попытка аккуратного демонтажа провалится.

• Отвинчиваем болт на креплении.
• Завинчиваем съемник в шатун до его предела. При этом смотрим, чтобы съемник был вывинчен на максимум.
• Плавно и аккуратно, без рывков, закручиваем болт. При манипуляции есть большой риск повреждения резьбы. Необходимо выдавить об шатуна с вала.

Демонтаж без съемника

1. В первом варианте снятие шатуна возможно примерно в 2% случаев. Манипуляция выполняется молотком или кувалдой, для погашения удара используется старая ветошь. При этом есть большой риск повреждения подшипников каретки. Конечно, и их можно заменить, но лучше все же не ломать лишнего.
2. Во втором варианте нам снова понадобится старая добрая «вэдэшка». Вариант успешен примерно в 35% случаев. Берем раствор WD-40 и тщательно обрабатываем места стыков со всех сторон. Теперь на безопасной трассе прогуливаем наш велосипед с наполовину открученными болтами. Можно попробовать поскакать на педалях для большей нагрузки шатунов.
3. Вариант радикальный, зато срабатывает 100%. С помощью болгарки надпиливаем втулку шатуна. Молотком окончательно сшибаем деталь. Этот вариант можно использовать при 100% уверенности в неисправности конструкции, при четком плане ее замены.
4. Самый надежный и безболезненный вариант. Эффективен на 100%. Если не удалось снять шатуны самостоятельно, садимся на байк и едем в ближайший магазин велосипедов. Покупаем съемник или просим механика произвести манипуляцию.

Итоги

Необходимость снятия шатунов на практике возникает довольно редко. Если же механизм требует замены и ремонта, воспользуйтесь приведенными выше советами.
