Метки грм змз 406 и разрезные шестерни

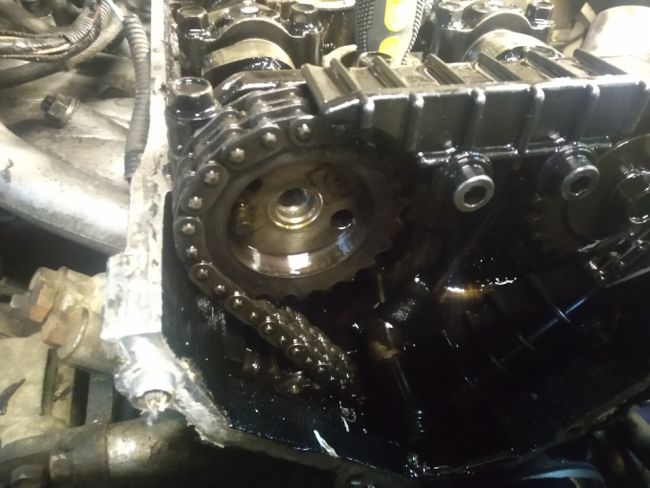

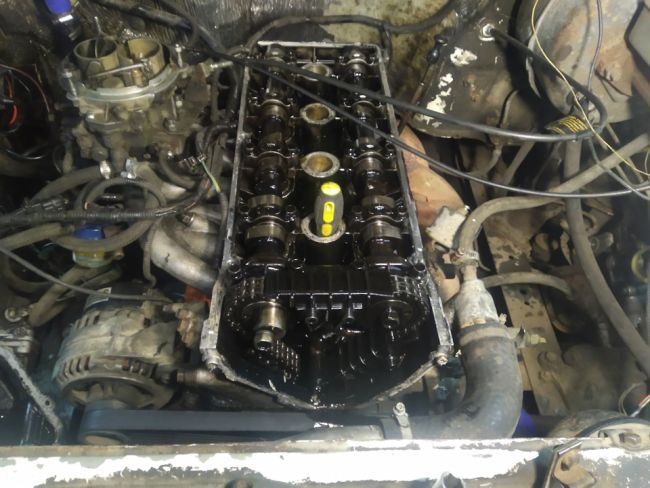

После вскрытия обнаружил то, к чему интернет меня не готовил, а именно разрезные шестерни. Значит заводских меток здесь нет. Придется ехать в магазин за транспортиром, и заодно новой прокладкой клапанной. Сказано — сделано:


Но, как обычно это и бывает, что качество инструмента, что качество запчастей оставляет желать лучшего. Транспортир изготовлен коряво, за первый кулачок не лезет. Индикаторы на валы одеваются с дикими зазорами:

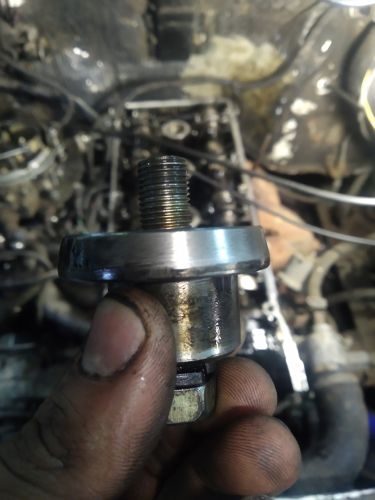

Не лезет Зазоры выпуск Зазоры впуск
Но делать нечего, придется допиливать:
Допил
Ключ на 36 Вмт Впуск было Выпуск было Впуск стало Выпуск стало
Провернул колено еща пару раз, сверил метки, накрыл гбц крышкой. Но, в виду проблемы описанной ранее, улицезрел работу моторки только через день. Всем удачи!)
Процедура замены цепи ГРМ ЗМЗ-406
Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.
Отсоединяем все мешающие патрубки.
Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.
Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнюю.
Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.
Ослабляем болт на 12, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.
Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.
Отворачиваем четыре винта верхней крышки ГРМ и снимаем её.
Снимаем генератор вместе с треугольной пластиной.
Откручиваем болт на 10 датчика положения коленвала.
Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.
Аналогично для распредвала выпускных клапанов.
Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.
Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.
Снимаем крышку и сам гидронатяжитель.
Аналогично и с нижним.
волк67
- 30 Апр 2015
- #2
Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.
Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масляный поддон (11 винтов и 4 гайки).
Теперь снимаем нижнею крышку ГРМ.
Шестигранником откручиваем винты верхнего успокоителя и снимаем его.
Аналогично со вторым. Снимется он вместе с цепью.
На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.
Снимаем звездочки распределительных валов и цепь с успокоителем.
Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижним.
Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.
Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.
Для этого лучше всего подойдет двулапый съемник.
А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.
Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.
Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.
Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.
Проверяем еще раз совпадение меток. Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.
Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.
Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.
Ставим верхний успокоитель и еще раз проверяем все метки.
Аккуратно ставим переднюю крышку, предварительно смазав герметиком прокладки и все прилегающие плоскости. Поставить крышку не просто, так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота, и если клапана не встретились с поршнями и все метки встали на место — ставим все остальное, в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.
Метки грм 405-406-409 двигателя
Метки грм — это определенные знаки на деталях мотора, имеющие различный вид и конфигурацию. Они предназначенны для точной установки системы зажигания и газораспределения, правильной и точной установки валов мотора.
Отметки фиксируются на передних деталях двигателя так, чтобы не стирались во время эксплуатации. Это могут быть: риски, приливы разной конфигурации, точки, отверстия, штырьки, прорези и так далее. Отметины наносятся на две соседние части агрегата.
Метки грм 405, 406, 409 двигателя расположены снаружи и внутри.
Снаружи силового агрегата расположены два знака грм.
Первая метка грм установлена на передней крышке блока цилиндров. Она выглядит как прилив, в виде черты.
Вторая метка грм 406, 405, 409 двигателя расположена на шкиве демпфере кардана. Она представляет собой углубленную риску на его ободе.
При совмещении этих двух меточков поршень первого цилиндра встает в высшую мертвую точку. Если этого не случилось, то надо продолжать вращать кардан по часовой стрелке до достижения поршня ВМТ. Этот момент является проверочным.
При этом первые кулачки обоих распредвалов должны смотреть в разные стороны:
Если вершины кулачков расположены внутрь, то поверните кардан еще на один оборот.
Точное выставление поршня первого горшка в ВМТ можно произвести с помощью индикатора часового типа, который крепится в свечном отверстии первого горшка.
Если нет индикатора, то можно воспользоваться длинным стержнем, длинной отверткой.
Метки ГРМ расположенные внутри мотора:
На верхнем рисунке №6 внутренние маркеры обозначены цифрами 10, 11, 15, а также буквами и цифрами М1 и М2.
Метка №3 — верхняя плоскость головки блока цилиндров.
Метка №4 — точка на звездочке распределительного вала. Она установлена возле зубчатого венца звездочки.
Метка №5 — заводское отверстие, диаметром 6,1 мм, в звездочке распредвала.
Метки грм №3, №4, №5 служат для точного выставления распределительных карданов.
Поверку точности выставления распределительных валов выполняется с помощью специального инструмента — транспортира
А также приспособление (Шаблон) для кулачков распределительных воротов
Транспортир и шаблон устанавливаются за первым кулачком распределительного торсиона:
Отметины №3, №4, №5 должны выстроиться в одну линию:
Данные знаки используются вместе с метками №1 и №2 при точной установке положения распредвалов.
Точную установку по отметинам распределительных валов с не разрезными звездочками можно выполнить с помощью кондуктора:
Данное приспособление служит для точного высверливания отверстий диаметром 6,1 мм в звездочках распределительных торсионов.
Метка №6 — это риска на ведомой звезде промвала, расположенная в углублении двух зубьев:
Метка №7 — это углубление на блоке цилиндров, в виде точки, расположенная на линии между звездой кардана и звездой промежуточного торсиона, возле зубьев звездочки промвала. На рисунке №30 вверху данный признак обозначен как «М1».
Метки грм №6 и №7 служат для точной установки положения промежуточного валика при замене нижней цепи грм 405, 406, 409 движка.
Метка №8 — это риска на звезде коленчатого торсиона, расположенная в углублении между двумя зубьями:
Метка №9 — углубление на блоке цилиндров, в виде точки, стоящее на углу нижнего успокоителя цепи, возле зубьев коленчатого ворота. На рисунке №6 вверху данный знак обозначен как «М2».
Метки грм №8 и №9 служат для точной установки коленвала, при замене нижней цепи 405, 406, 409 движков.
Змз 406 метки грм по транспортиру змз
Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.
Выставление метки по шкиву
Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.
Проверка демпфера
Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:
И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.
Установка меток на звёздах распредвала
Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:
Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов. Смотрите на фото:
После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.
Метка звезды коленвала
Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:
Выставление метки промвала
Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.
У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ
Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27
Змз 406 метки грм по транспортиру змз
Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)
В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.
Для этой цели используется комплект оснастки, разработанный на заводе. В комплект входит: транспортир «А», два шаблона «В» и «С» с профилем кулачка и стрелкой (один – фаза 240 ° – для двигателя ЗМЗ- 4063 . 10 , другой – фаза 252 ° – для двигателя ЗМЗ- 4062 . 10 и двигателей ЗМЗ- 405 . 10 , ЗМЗ- 409 . 10 и их модификаций) и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.
Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:
1 . Отсоединить шланги вентиляции картера от штуцеров на крышке клапанов, ослабив хомуты их крепления.
2 . Отсоединить разъемы проводов от катушек зажигания.
3 . Снять наконечники со свечей зажигания с уплотнителями и проводами высокого напряжения.
4 . Освободить из скоб и отвести жгут проводов от крышки клапанов.
5 . Снять крышку клапанов с прокладкой, уплотнителями свечных колодцев, катушками зажигания и высоковольтными проводами в сборе, вывинтив восемь болтов (головка « 12 », удлинитель и вороток). Болты, шайбы и скобы для жгута проводов оставить в отверстиях крышки.
6 . Установить поршень 1 ‑го цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения (по часовой стрелке) до совпадения метки на шкиве-демпфере коленчатого вала с ребром-указателем (в виде прилива) на крышке цепи.
Внимание! Вращение коленчатого вала против часовой стрелки недопустимо.
При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:
1 – метка на звездочке. 2 – верхняя плоскость головки цилиндров
В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня 1 го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1 ‑го цилиндра.
7 . Установить транспортир 3 (рис 7 ) за первым кулачком распределительного вала впускных клапанов – вид «А», расположив его между кулачком и крышкой опоры распределительного вала. Прижимая транспортир 3 к верхней ПЛОСКОСТИ головки цилиндров 5 , приложить и плотно прижать шаблон 2 к поверхности первого кулачка При этом стрелка шаблона должна располагаться на метке транспортира 20 °± 2 °. При измерении ведущая ветвь цепи в районе верхнего успокоителя (между звездочками распределительных валов) должна быть натянута, и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала впускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание распределительного вала выпускных клапанов не допускается.
Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «В».
Стрелка шаблона должна указывать на метку транспортира 19 °± 2 °, при измерении ведущая ветвь цепи в районе среднего успокоителя (между звездочкой распределительного вала и ведущей звездочкой промежуточного вала) должна быть натянута и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала выпускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание промежуточного и коленчатого валов не допускается. При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.
В случае, если отклонения углового положения кулачков распределительных валов превышают допустимые ± 2 °, требуется корректировка фаз газораспределения.
Для этого на двигателе нужно выполнить следующие работы:
1 . Снять переднюю крышку головки цилиндров, вывинтив четыре болта (ключ « 12 »). На двигателе мод. 4063 переднюю крышку снять в сборе с топливным насосом, предварительно отведя рычаг ручной подкачки топлива вверх.
2 . Снять верхний гидронатяжитель (в головке цилиндров), отвернув два болта (головка « 12 », удлинитель и вороток) крепления крышки гидронатяжителя, снять крышку с шумоизоляционной шайбой.
3 . Снять верхний и средний успокоители цепи, вывинтив по два болта их крепления (ключ « 6 » для болтов с шестигранным углублением под ключ).
4 . Снять звездочки распределительных валов, поочередно отвинтив болты их крепления (ключ « 12 »), удерживая при этом валы ключом « 27 » за квадрат на теле распредвала. На дв. 4063 . 10 звездочку распредвала впускных клапанов снять совместно с эксцентриком привода топливного насоса. Цепь, снятую со звездочек распредвалов, удержать от соскакивания со звездочки промежуточного вала.
5 . По установленному на звездочку кондуктору в каждой звездочке просверлить шесть дополнительных отверстий 3 (рис. 8 ) О 6 , 1 мм с угловыми смещениями 2 ° 30 °, 5 ° 00 ° и 7 ° 30 ° от номинального положения заводского отверстия 2 , расположенного по оси симметрии одной из впадин зубьев звездочки. При этом три дополнительных отверстия, смещенные от оси симметрии впадины зубьев по часовой стрелке, плюсовые, три других, смещенные против часовой стрелки, – минусовые, если смотреть на звездочку со стороны метки 1 .
Если при корректировке фаз газораспределения требуется повернуть распределительный вал (валы) по ходу его (их) вращения (по часовой стрелке), то звездочку (звездочки) необходимо устанавливать на одно из дополнительных отверстий с плюсовым смещением, расположенное справа от заводского отверстия, если – против часовой стрелки, то звездочку (звездочки) устанавливать на одно из отверстий с минусовым смещением, расположенное слева от заводского отверстия. Выбор отверстия на звездочке, с необходимой величиной смещения, производится в зависимости от величины отклонения углового положения кулачка от номинального значения. При установке звездочки на дополнительное отверстие заводская установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров.
Фото транспортиров и настройки
В качестве примера рассмотрим корректировку фаз газораспределения при показаниях стрелки шаблона 23 ° для кулачка впускного клапана и 16 ° для кулачка выпускного клапана. Данные значения углов превышают номинальные значения для впускного и выпускного кулачков на 3 °, что больше допустимого отклонения ± 2 °. При данных показаниях углового положения кулачков и, учитывая, что при работе двигателя распределительные валы вращаются по часовой стрелке, наблюдая со стороны шкива коленчатого вала, начало открытия впускных и выпускных клапанов будет происходить с некоторым опережением от заводских значений фаз газораспределения. Для корректировки фаз, в этом случае, необходимо повернуть распределительные валы против часовой стрелки и при установке звездочек использовать дополнительное отверстие с минусовым угловым смещением, с величиной смещения 2 ° 30 ° (первое отверстие, расположенное слева от заводского отверстия). Далее работу продолжить а следующей последовательности:
1 . Провернуть ключом на « 27 » и установить распределительный вал выпускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 19 °.
2 . Накинуть цепь на звездочку и сориентировать ее первое дополнительное отверстие, расположенное слева от заводского отверстия, так, чтобы оно находилось перед штифтом распределительного вала, а ведущая ветвь цели (в районе среднего успокоителя) была натянута. Для установки звездочки на фланец и штифт распределительного вала слегка повернуть распределительный вал ключом за четырехгранник по часовой стрелке. После установки звездочки поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом стрелка шаблона, установленного на кулачок, должна показывать 19 °± 2 °.
3 . Установить распределительный вал впускных клапанов так, что бы стрелка шаблона находилась напротив метки транспортира 20 °.
4 . Установить звездочку на распределительный вал впускных клапанов также, как звездочку распределительного зала выпускных клапанов, использую то же дополнительное отверстие. При этом при натянутой ведущей ветви цепи (в районе верхнего успокоителя) стрелка шаблона, установленного на кулачок, должна показывать 20 ± 2 °.
5 . Завинтить болты крепления звездочек (ключ « 12 ») предварительно, установив в гнездо звездочки распределительного вала впускных клапанов эксцентрик привода топливного насоса (мод. 4063 ).
6 . Разобрать и собрать («зарядить») гидронатяжитель, установить его в отверстие головки цилиндров, закрыть крышкой.
7 . Нажав отверткой на плунжер гидронатяжителя со стороны пяты башмака, привести гидронатяжитель в рабочее состояние («разрядить»).
9 . Завинтить и затянуть болты крепления звездочек распредвалов окончательно моментом 5 , 6 – 6 , 2 кгс.м.
10 . Установить верхний и средний успокоители цепи, ввинтив и затянув болты крепления моментом 2 , 0 – 2 , 5 кгс.м (ключ « 6 » для болтов с шестигранным углублением под ключ, ключ динамометрический с головкой « 6 »).
11 . Произвести дальнейшую сборку двигателя в обратном порядке.
Метки ГРМ на 406 ЗМЗ двигатель
Правильно выставленные метки сохраняют здоровье двигателю ГРМ ЗМЗ 406 на долгие годы. Опытные механики знают, что после того, как будет заменена цепь по степени важности выставление меток стоит на первом месте при сборке силового агрегата. Поэтому к этой процедуре относятся с внимательностью.
А наши автовладельцы научились ремонтировать отечественные двигатели «на коленке» в гаражных условиях. И многие не обладают той сноровкой и опытом, который есть у механиков на СТО. Поэтому сегодня я расскажу вам о том, как правильно выставить метки на ГРМ ЗМЗ 406.
Метки цепи ГРМ 406 двигателя
Новички автовладельцы спросят, а зачем выставлять риски газораспределительного механизма на 406 двигателе. Метки – это заводские насечки на распределительных валах, коленвалах и корпусе силового агрегата. Они нужны для того, чтобы впускные и выпускные клапаны открывались и закрывались в одинаковом ритме, не сбиваясь.
Внимание! Перебирают распределительные валы на снятом силовом агрегате. Но, если нет возможности снять двигатель, то опытные механики делают эту процедуру на установленном в автомобиле моторе.
Выставляют метки ГРМ по двум причинам:
- когда устанавливают новый ГРМ в силовом агрегате транспортного средства. Тут необходимо будет выставить распределительные валы в нужном направлении. Иначе мотор работать не будет;
- когда проводят ремонт ГРМ или частичном меняют его детали. Например, цепь, звездочки и тому подобное.
Опытные механики говорят, что есть третья причина, по которой нужно выставлять метки ГРМ. Дело в том, что при работе силового агрегата валы и другие детали могут незначительно смещаться. Но эти смещения сильно влияют на распределение фаз.
Замена цепи ГРМ газель 406 двигатель
Давайте рассмотрим выставление меток в случае замены цепи ГРМ двигателя ЗМЗ 406. Это частая поломка, которая будет сопровождать автовладельцев машины с этим мотором. Если не будет рядом сервис-центров, то ему понадобится самому поменять цепь и выставить метки ГРМ.
Почему цепь ГРМ выходит из строя
Давайте рассмотрим, почему цепь нуждается в замене. Во-первых, это устройство со временем растягивается. Когда растяжение увеличивается больше, чем на два миллиметра, то цепь перестает выполнять возложенные на нее функции. В этом случае опытные механики меняют цепь.
Считается, что для двигателя ЗМЗ 406, оптимальным количеством километров, пройденных автомобилем, являются сто тысяч, после которых нужно заменить цепь. Вместе с цепью желательно заменить звездочки, распредвалы.
Кроме растяжения ремня, на этом связующем распредвалы элементе, могут появляться сколы и трещины. Это приводит к тому, что цепь может в любой момент порваться. Обрыв детали означает загиб клапанов. Это чревато серьезным капитальным ремонтом двигателя с большими затратами денежных средств.
Как определить необходимость замены цепи
Мотор шумит и слышны стуки на холостых оборотах – это первые признаки того, что с цепью что-то не так. Падают обороты мотора, силовой агрегат глохнет, когда стоит в пробке – это первые признаки того, что необходимо регулировать тепловые зазоры клапанов.
Следующий блок покажет, как происходит смена газораспределительного механизма. А затем я расскажу, как выставляют метки ГРМ опытные механики.
Как происходит замена ГРМ
Чтобы провести замену цепи ГРМ на движке, понадобятся следующие инструменты:
- набор ключей и головок;
- набор шестигранников;
- динамометрический ключ;
- герметик;
- смазывающее средство для мотора;
- обезжириватель.
Далее даны наглядные шаги примера, как меняют ремень опытные механики:
- Очищают силовой агрегат от грязи.
- Проверяют поднят ли первый цилиндр.
- Отключают аккумуляторную батарею.
- Снимают корпус радиатора, и сливают антифриз.
- Демонтируют шкив коленчатого вала и помпу для охлаждения.
- Снимают крышку ремня привода ГРМ.
- Находят и выставляют метки.
- Снимают цепь, предварительно ослабив шестеренки.
- Затем достают новую и одевают ее на распредвалы.
Теперь более подробно о том, как выставляют метки ГРМ.
Как выставить метки ГРМ 406
Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.
Чтобы выставить метки ГРМ, делают следующее:
- Отметку находят на шкиве коленчатого вала.
- На корпусе силового агрегата также ищут метку.
- Затем поворачивают поднятое колесо и совмещают обе риски.
- Теперь демонтируют заглушку маховика и находят риску.
- Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.
После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.
Где расположена цепь
В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.
Признаки поломки газораспределительного механизма
Признаками поломки газораспределительного механизма являются:
- понижение мощности силового агрегата;
- стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
- выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
- синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
- детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.
Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.
Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.
Установка распредвалов по меткам
О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.
Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.
Идеальная фаза
Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.
Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.
Метки ГРМ и затяжка
Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.
Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.
Заключение
Установку меток лучше делать опытным механикам. Тогда новички могут напортачить и ГРМ ЗМЗ 406 выйдет из строя, так и не пройдя положенный пробег. Поэтому так важно соблюдать ежегодное профилактическое обслуживание двигателя 406. Без него мотор, каким бы он хорошим не был, долго не протянет.
