Как называется рычаг переключения скоростей. Кулиса КПП: что это такое, как отрегулировать

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей , и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий . В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей , а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Проверьте, как двигается ось. Если свободно, то необходимо поменять все втулки, при этом не забудьте перед их установкой смазать новые запчасти специальной смазкой.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Читайте также:

Чем чистить плату после пайки

Новички при первом выезде автомобиля на дорогу сталкиваются, как правило, с 2 проблемами: плавным троганием с места и переключением передач. По сути, оба процесса происходят аналогичным образом – в обоих случаях задействуется рычаг КПП, педаль газа и сцепление. Однако у этих этапов есть свои нюансы. И чтобы разобраться, как правильно переключать скорость на машине, сегодня мы посвятим этому отдельную статью.

Отпускаем газ и плавно давим на сцепление. Важно, чтобы выключение первой и нажатие второй педали происходило с минимальным ожиданием. На практике вы уловите этот момент.
Переводим рычаг КПП по схеме, нарисованной вверху ручки, в нужное положение. Но перед тем как переключать скорость на машине, сначала необходимо перевести ручку в нейтральное положение и спустя 1 секунду включать нужную передачу. Это делается для того, чтобы снизить нагрузку на шестерни трансмиссии.
Далее плавно отпускаем сцепление и немного давим на газ.
После того как вы полностью отпустили сцепление, усильте давление на правую педаль.
Продолжайте движение до следующего переключения КПП.

Как правильно переключать скорости на машине

Первая Самая мощная, подающая наиболее высокий крутящий момент. Она необходима для начала движения и преодоления трудно проходимых участков дороги. До 40 км/ч Вторая Нужна для разгона авто. 20-60 км/ч Третья Для нее характерен небольшой крутящий момент, что требует более высокой скорости. 30-90 км/ч Четвертая Позволяет разгонять авто до максимума. От 40 км/ч Пятая Используется на прямых дорожных участках, не требующих маневрирования Задняя Или задний ход, мощность соответствует первой скорости

«Р» Паркинг. Предназначение в блокировке ведущих колес, что однозначно с затянутым ручником. Применяется при парковке. В данном режиме заводится и глушится двигатель «R» Реверс. Для включения передачи заднего хода. Включается когда авто полностью остановится и не двигается вперед «N» Нейтрал. То есть ничего не включено, колеса движутся независимо от двигателя «D» Драйв. Нужен для движения вперед. Переключение скоростей в данном режиме регулируется нажатием педали газа

Как называется переключатель скоростей в машине

Секундная пауза необходима для выравнивания частоты вращения шестерен в коробке передач. Далее достаточно плавно, но в то же время и быстро нужно опустить педаль сцепления, и выжать педаль «газа», данное действие вызывает увеличение подачи бензина или иного топлива. После выполнения всех указанных действий, скорость автомобиля должна, с вашей помощью увеличится, и вы можете продолжить движение уже на второй передачи.

Как переключать скорости на автомобиле и трогаться с места

Практически все современные автомобили оборудованы тахометрами. В этом случае, для понимания момента возможности переключения передач необходимо ориентироваться именно на его показания, то есть на частоту вращения коленчатого вала. Наиболее приемлемым считается 2500-3500 об/мин., но для начала движения, потребуется лишь 1500-1700 об/мин. Так называемый холостой ход предусматривает не менее 600-800 об/мин.

После того как автомобиль достиг желаемой скорости в 20 км/ч, необходимо убрать ногу с педали газа и в одно время с этим вплоть до упора выжать педаль сцепления. Далее поставить рычаг переключения скоростей во второе положение, таким образом, переключив с первой скорости на вторую. При этом, между переходами скоростей нужно выждать буквально секунду.

Несколько советов для того чтобы научиться правильно переключать передачи на механике во время движения

Резким движением ноги выжимаем до конца педаль сцепления. Газ при этом отпускаем.
Быстро на плавно переводим рычаг нашей МКПП в необходимую позицию, обязательно через нейтральное положение.
Плавно убираем ногу с педали сцепления, а газ наоборот прибавляем, чтобы компенсировать потерю скорости транспортным средством.
Еще больше добавляем газ и увеличиваем скорость движения.

Начнем по порядку. Самым первым правилом, которое Вы должны запомнить: при переходе на другую передачу обязательно сначала идет выжим сцепления. Педаль отпускается уже после того, как включена нужная скорость. Новичкам трудно бывает сориентироваться, и во время переключения они теряют контроль за транспортным средством.

Как правильно переключать передачи скорости

Необходимо проехать на второй передаче определенное расстояние, чтобы почувствовать уверенность и комфорт при движении на этой скорости. Помните, что при движении следует смотреть на дорогу, а не на приборы или попутчика. Постарайтесь контролировать движение по бокам, позади автомобиля, отслеживая ситуацию с помощью боковых зеркал и зеркал заднего вида. Необходимо научиться своевременно замечать сигналы светофоров, дорожные знаки, разметку на дороге, средства организации дорожного движения (бортики, столбы вдоль дороги, шлагбаумы и т.п.). Обязательно попробуйте остановиться и обратите внимание на тормозной путь — это расстояние, которое проходит автомобиль с момента начала торможения до полной остановки.

Движение на второй передаче необходимо повторить несколько раз, отрабатывая навыки начала движения, переключения скорости и остановки автомобиля. Когда ваши действия будут доведены до автоматизма и придет чувство уверенности, пришло время осваивать третью передачу.

Читайте также:

Как определить ржавчину на автомобиле под краской

Переключатель скоростей

Переключатель скоростей в том виде, в каком он применяется сегодня на большинстве велосипедов, изобрёл известный итальянский велосипедист Туллио Кампаньоло (en:Tullio Campagnolo) в 1950 г. Звезды (как сзади, так и спереди) смонтированы в блоки. Передний блок звёзд называется системой, задний блок звёзд — кассетой. Переключение осуществляется с помощью бокового смещения цепи направлением её на нужную звезду. Чтобы обеспечить равномерное натяжение цепи при разных передаточных отношениях, задний переключатель оборудован специальным устройством натяжения. Велосипед может иметь от 3 до 10 ведомых звёздочек и 1-3 передних, что позволяет таким образом обеспечить до 30 передач. Впрочем, передачи зачастую частично пересекаются (например, положения 32/16 и 22/11 эквивалентны); но такое пересечение необходимо для более удобного и плавного переключения. Кроме того, эффективность передач не одинакова: при большом перекосе цепи (например, с передней малой на заднюю малую звезды) трение и износ цепи и звёзд сильно возрастает, поэтому такими передачами активно пользоваться настоятельно не рекомендуется.

Переключатели управляются с помощью натяжения тросиков, которое регулируется специальными ручками переключения. У велосипедов до конца 1980-х — начала 90-х натяжение тросиков регулировалось плавно, из-за чего велосипедисту необходимо было самому определять положения, соответствующие переключению на очередную передачу. Позднее получили распространение системы индексного переключения, в которых механизм дискретно управляет перемещением тросика и, соответственно, переключателя. Само переключение осуществляется либо нажатием одного из двух рычагов (один для повышения, другой для понижения), либо вращением специального кольца. Рычаг переключателя скоростей системы находится на левой ручке, кассеты — на правой ручке.

Как переключать скорости, Третий видео урок

Как правило, новички достаточно быстро осваивают первую, и очень редко вторую скорость, но на них передвигаться очень не удобно и не всегда это правильно, ведь начальные передачи нужны для того чтобы тронуться, а не ехать на них. В городе рабочие это «третья» и «четвертая», но вот тут новоиспеченные водители просто теряются! Оно и понятно перейти с первой на вторую то сложно, я уже молчу о третьей и четвертой, а тем более пятой и шестой. НО ребята все так начинали, и в этом ничего страшного нет, главное понять принцип и все встанет на свои места.

Сначала вам нужно понять как происходит переключение передач автомобиля — практически на каждом авто, на рычаге есть схема вот она. Даже если ее нет то переключения скорее всего будут такие е же. Немного может отличаться включение задней передачи (особенно если у вас переднеприводный ВАЗ), но это не критично. Главное что все остальные будут включаться именно так как на этой схеме. Так что можете запомнить и потренироваться у себя, если такой схемы нет.

Как правильно переключать передачи на механике

Чем быстрее увеличивается скорость движения, тем более активно нужно переходить на более высокие передачи. Когда Вы достигнете совершенства в этой технике и добьетесь плавности хода при езде, момент переключения скоростей станет совершенно незаметным для Ваших пассажиров.

выжать сцепление , отпустив при этом педаль газа
при полностью выжатом сцеплении переключить рычаг коробки передач в нужное положение
плавно отпустить сцепление , продолжая увеличивать скорость автомобиля с помощью педали газа.

Как правильно переключать передачи

Если вы новичок, то для вас может стать новостью, что во время переключения передач автомобиль теряет скорость, превращаясь в «тело», которое движется по инерции. Именно по этой причине переключать передачи нужно плавно, но при этом довольно быстро, чтобы не тормозить машину.

Типична ситуация, когда новичок при необходимости переключения со второй на третью передачу говорит, что он не собирается ехать больше 40 км/ч. А кто сказал, что повышенная передача предусматривает обязательно повышение скорости? На третьей можно смело ехать не быстрее 40 км/ч. Все дело в том, что повышенные передачи дают возможность ехать быстрее, но вас никто не заставляет пользоваться этой возможностью.

Управление автоматической коробкой передач (АКПП)

Еще один очевидный плюс режима «D» – это то, что при начале движения в горку, автомобиль не будет откатываться назад. Что может быть лучше! Но сильно не обольщайтесь — если уклон крутой, то автомобиль все же может медленно откатываться назад.

Обычно автоматика АКПП даже в ручном режиме подстраховывает водителя от ошибочных включений и не дает работать коробке в запредельных режимах. Т.е. в положении «М» передачи иногда могут либо не включатся, либо сами переключаться, например, при снижении автомобилем скорости.

Читайте также:

Хендай крета сколько лошадиных сил

Переключатель скоростей, дерайлер

Относительный ход переключателя это соответствие между ходом управляющего тросика и поперечным перемещением рамки с роликами. Например, задние переключатели Shimano и SRAM по этому показателю несовместимы, так как относительный ход тросика у переключателей SRAM больше.

Тросик к переключателю может подводиться сверху или снизу. Это зависит от расположения креплений тросика на раме велосипеда. Первый вариант предпочтительнее. Большинство переключателей рассчитаны на один из вариантов, но есть и универсальные. Крепиться переключатели могут хомутом на подседельной трубе или пластиной, зажимаемой правой чашкой каретки или картриджа. В случае переключателя на хомуте, последний может быть расположен выше или ниже рамки переключателя. Многие модели существуют во всех трёх вариантах. Это связано с невозможностью установки некоторых типов переключателей передач на велосипеды с различными видами задней амортизационной подвески или использованием рам нетрадиционной формы. Хомуты могут быть рассчитаны на подседельные трубы разного диаметра, что также необходимо учитыватьхарактерные значения 28−34 мм). Необходимо учитывать и угол установки переключателя для предотвращения зацепления рамки за рамухарактерные значения 63−66° или 66−69°).

Посещая уроки водительского мастерства, вы наверняка помните, сколько времени уделялось изучению строения машины. Базовые знания, безусловно необходимы, но в попытках уместить курс в сжатые временные рамки, инструкторы часто забывают о, на первый взгляд, не столь важных вопросах. Понять тип, функционал и разобраться в конструкции такой составляющей как кулиса в коробке передач могут далеко не все, по причине незнания самого его существования. Попробуем разобраться с этим устройством более подробно.

Что такое кулиса в коробке передач

Для начала, следует разобраться, что такое кулиса, какая её функциональная важность и для чего нужна кулиса в коробке передач. Отвечая на первый вопрос, следует уточнить, что точное техническое название звучит как «тяга привода управления коробки передач» . По ошибочному предположению многих, её часто называют как рычаг переключения передач. Однако, кулиса КПП – это многосоставная конструкция, функциональным предназначением которой является связывание рычага-переключателя со штоком, подводящим к коробке передач.

Из этого утверждения следует, что конструкция запчасти сама по себе является достаточно сложным механизмом, а сама кулиса в коробке передач выполняют соединяющую функцию рычага с КПП. В современных автомобилях эту деталь размещают под днищем (достаточно близко к карданному валу), а в автомобилях постарше её можно увидеть непосредственно под самой коробкой передач.

Как и любое другое устройство, кулиса в МКПП имеет свойство изнашиваться. Запас прочности всего механизма часто определяют этими самыми небольшими деталями, а значит, что неисправность хотя бы одной из составляющих ведет к потере первоначальной работоспособности. Поломки чаще всего связаны с длительным эксплуатационным сроком, попадания дополнительных элементов в систему (пыль, влага), или же недостаточно бережное отношение к самой КПП.

Наглядная схема составляющих механизма кулисы: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

Устройство механизма

С током времени, автомобильные производители в корне меняют особенности КПП собственных машин. Постоянно появляются новые типы роботизированных коробок передач, особой активность пользуются . Прогресс МКПП также не стоит на месте, и такое стремление к модернизации часто создает настоящую проблему для автотехников и любителей покопаться в собственном автомобиле.

Благодаря такому широкому выбору доступных МКПП, конструкция самой кулисы в коробке передач свойственна к постоянному видоизменению. Для того чтобы упростить задачу, мы используем обобщенно-ориентировочный тип рассматриваемого устройства.

Читайте также:

Как поменять щетки на генераторе шевроле авео

Основные составляющие, которые входят в состав кулисы КПП:

Рычаг коробки передач
Тяга передач
Вилка + палец вилки
Фиксатор сальника

Кроме того, условно в состав кулисы входят такие составляющие как: трос, пружина и сам корпус (либо основа). Сложенная, настроенная работа этих деталей позволяет переключать режимы скоростей в заранее отведенных на КПП положениях.

Признаки неисправностей кулисы

Несмотря на отменную надежность этой конструкции, как и любая другая деталь сложно работающего механизма (кулиса при работе подвергается постоянным физическим воздействиям, как от водителя, так и от самого автомобиля), она требует постоянной профилактики и бережного ухода. В противном случае, часто могут возникать нежелательные последствия, приводящие к поломкам и проблемам. Разберем наиболее вероятные из них:

расшатанность ручки переключения передач (повысился люфт рычага);
трудность переключение передач (туго идет рычаг, «хрустит» при смене положения);
невозможность включения (например, включить 6-ю передачу);
ошибочное переключение (вместо 3-й включается 5-я, и т.д.).

В отличии от последних троих, первая проблема (люфт) не влияет на скорость переключения, и вообще никак не влияет на работу КПП. Однако, то что сейчас доставляет лишь дискомфорт, может «перерости» в серьезные проблемы. Затягивание с ремонтом в таких ситуациях ни к чему хорошему не приводит, а неожиданная поломка может случится в самый неподходящий момент.

Самостоятельная регулировка кулисы

Частой ошибкой всех начинающих автолюбителей является понимание собственной проблемы. Малейшие неисправности коробки передач, они связывают с глобальными проблемами и готовятся к полной замене системы. Однако, часто случается, что небольшие вмешательства, а именно правильная и профессиональная регулировка кулисы является необходимым решением по устранению возникшей неисправности.

Для начала следует начинать с регулировки (настройки) используемого привода. Проводить его нужно предварительно убедившись в работоспособности. На первой скорости заезжаем на эстакаду, либо схожее по типу возвышение. При возникновении проблем с переключением (описанных ранее), попробуйте осуществить необходимые действия при выключенном двигателе.

Находясь на ручном тормозе, предварительно подставив противооткаты, начинаем предварительную регулировку. При выключенном моторе, но не выключенных передачах смещаем рычаг влево до максимально возможного положения. Затягиваем хомут под авто. Часто бывает, что хватает всего лишь несколько миллиметров по отношению к карданному валу для необходимого смещения.

Другим вариантом профилактики и предотвращения проблем является удаление инородных элементов с механизма (влаги, пыли, попавшей грязи) и смазывание деталей. Кулиса в коробке передач, как и любая другая деталь требует смазку. Но чем смазать кулису? Особых предпочтений не имеется. Подойдет обычная смазка для автомобильных запчастей. Главное не переборщить.

Posted in Полезные статьи

Собственно говоря, «кулиса» — это не совсем правильное название, в профессиональной литературе ее называют тягой для привода управления КПП. Некоторые начинающие водители, не слишком внимательно изучавшие в автошколе строение автомобиля, называют кулисой сам рычаг, которым переключают скорости и который расположен в промежутке между сиденьями водителя и пассажира. Об этом можно даже прочесть в интернете на не слишком профессиональных сайтах.

На самом деле кулиса – это даже не деталь, а целый конструкционный узел, состоящий из нескольких компонентов, который предназначается для соединения рычага, переключающего скорости, со штоком, заведенным непосредственно на коробку передач. Он располагается под полом салона автомашины, иногда – даже под днищем, неподалеку от карданного вала.

Ресурс прочности кулисы, определяемый производителями, весьма высок и достигает для некоторых моделей сотни тысяч километров пробега. Тем не менее, в перечне поломок трансмиссионного узла износ кулисы занимает отнюдь не последнее место. Если не обращать внимания на ухудшение эксплуатационных качеств кулисы, вскоре могут начаться проблемы с управляемостью машины.

Причинами ускоренного износа, как правило, выступают внешние факторы – попавшая в механизм дорожная грязь или пыль, вода и вызванная высокой влажностью коррозия, а также несвоевременная смазка движущихся элементов кулисы. Как видим, недостаток ухода и технического обслуживания пагубно сказывается даже на столь несложных элементах конструкции, как обычная кулиса.

Устройство кулисы

Прежде всего, следует знать, что кулиса в разных моделях и марках автомашин может быть устроена по-разному, так как каждое предприятие разрабатывает собственную компоновку и собственную конструкцию многих элементов, в том числе и МКПП. Все же общий принцип действия у всех кулис примерно одинаков, и ознакомившись с устройством одной кулисы, несложно понять, как работает другая, на другой модели авто.

Кулиса в любой автомашине обычно состоит из:

рычага переключения скоростей;
прикрепленной к рычагу тяги;
вилки и соответствующего пальца;
упреждающего протечку трансмиссионной жидкости сальника;
фиксатора.

Условно можно причислить к деталям кулисы тросик, пружинку и корпус. Все эти детали, соединенные в единый механизм, позволяют переключать передачи в КПП, управляя этим процессом из салона посредством рычага. Передачи переключаются строго в регламентированных положениях, предусматриваемых конструкцией коробки передач.

Как определить неисправность механизма кулисы

Несмотря на то, что, по всеобщему мнению, кулиса является вполне надежной конструкцией и не требует частых ремонтов, все же время от времени поломки возникают и в ней. Особенно это касается автомобильных марок, известных своим невысоким качеством изготовления и сборки деталей. Впрочем, даже немецкий автопром, считающийся образцовым по качественному уровню производства автотехники, порой допускает наличие не слишком надежных кулис, особенно в старых моделях с высоким уровнем износа.

Как понять, что кулиса неисправна, и ее эксплуатация может привести к аварии? Признаки износа или поломки кулисы достаточно явственны. Тревожиться и спешить в автосервис нужно, если:

ощутимо вырос люфт рычага, переключающего скорости;
передачи переключаются либо с затруднением и помехами, либо с пробуксовкой;
при переключении одной или нескольких передач слышен хруст, скрежет и другие странные звуки;
переключение передач работает не так, как нужно: при попытке включить одну передачу – включается другая, некоторые из передач вообще невозможно включить и т.д.

Возникновение люфта рычага поначалу не волнует многих водителей, поскольку этот дефект не влияет на функционирование автомашины. Довольно высокие цены на обслуживание в автосервисах служат «аргументом» в пользу продолжения езды с неисправной кулисой: раз машина ездит и остается управляемой, зачем тратить деньги на ее диагностику или ремонт?

Но с течением времени ситуация ухудшается, и в один далеко не прекрасный момент авто в сложной ситуации теряет управление и попадает в ДТП. Последствия могут быть разными, вплоть до самых тяжелых, когда ни машину, ни здоровье вернуть уже нельзя. Об этом всегда следует помнить и реагировать на малейшие неполадки в кулисе автомашины немедленным обращением в специализированный сервис сайт в Москве либо выполнять регулировку кулисы своими силами.

Как отрегулировать кулису?

Автомобильную кулису можно попытаться отрегулировать собственными силами. Нередко именно в кулисе заключается причина неполадок в работе коробки передач или сцепления, и после устранения дефекта состояние машины возвращается к норме.

При выключенном двигателе устанавливаем рычаг на первую скорость. Заводим двигатель и заезжаем на эстакаду для ремонтных работ.
Закрепляем машину, предотвращая случайный съезд: ставим на ручник, под колеса подкладываем противооткатные клинья.
Выключаем двигатель, коробку оставляем на первой передаче. Затем отводим рычаг передач как можно дальше влево. Покидаем салон, перемещаемся под днище машины и затягиваем хомут кулисы. Иногда для полноценной настройки бывает достаточно смещения всего на несколько миллиметров относительно карданного вала, чтобы восстановить работоспособность коробки передач и рычажной кулисы.

Если же проблема не желает покидать ваш автомобиль, обратитесь в специализированный сервис – работающие там мастера обладают огромным опытом в устранении неисправностей автомобильной кулисы и МКПП в целом.

3 Появился шум в ? Специалисты автосервиса «МКПП ремонт» проведут диагностику и устранят поломку на вашем автомобиле с гарантией и в сжатые сроки.

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач.

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП. Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины.

Как называется рычаг переключения скоростей. Как называется переключатель скоростей в машине. Устройство рычага переключения передач

автомобиля состоит из ряда важных деталей, одна из которых коробка передач (КПП). Этот узел в обязательном порядке ставится на любую легковую машину. Основное предназначение коробки переключения передач – своевременная передача определенного крутящего момента от мотора непосредственно на ось, к ведущим колесам. Вспомогательные функции состоят в изменении направления, а также величины передаваемого крутящего момента.

Ряд коробок в своей конструкции имеют узлы, дающие возможность разъединять трансмиссию и силовой агрегат на определенный период времени. То есть, по сути, это сцепление, интегрированное в коробку передач. Речь идет о таких видах КПП, как вариатор (CVT), у которого сцепление может иметь различные конструкционные схемы, коробка автомат с гидротрансформатором, роботизированная коробка передач с актуатором сцепления.

Классификация

Трансмиссия автомобиля может оборудоваться коробками, которые существенно отличаются по своему принципу действия, способу передачи заданного крутящего момента, конструкционным особенностям, включая способ взаимодействия между собой валов.

Принцип работы и варианты передачи необходимого крутящего момента

По своему принципу действия коробка передач (КПП) бывает ступенчатой и бесступенчатой, третий вариант – комбинированные коробки, используется очень редко.

По способу передачи определенного крутящего момента на легковых машинах применяется несколько основных решений:

Механическая коробка передач (МКПП, жаргонно механика, на английском МТ (расшифровывается как Manual Transmission));
Автоматическая коробка передач (АКПП, жаргонно автомат, на английском AT (расшифровывается как Automatic Transmission);
полуавтоматическая, она же роботизированная коробка передач (РКПП, АМТ, жаргонно робот, на английском MTA (расшифровывается как Manual Transmission Automatically Shifted));
вариаторная коробка передач (чаще используется название вариатор (CVT), с английского языка расшифровывается как Continuously Variable Transmission).

Механика, робот и автомат это ступенчатые коробки передач, вариатор – бесступенчатая. Есть еще один вид ступенчатых коробок – комбинированная, она же секвентальная, по принципу устройства механика, по способу переключения робот, по способу управления – автомат.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

обеспечение перемещения автомобиля задним ходом;
разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Способ взаимодействия и количество валов

В современных коробках передач применяется два основных способа взаимодействия между собой валов – механический и гидравлический. Механический применяется для вариатора, МКПП и АМТ, гидравлический предназначен для АКПП, а также вариатора.

Механический, в свою очередь, реализуется путем использования:

зубчатой передачи, в преобладающем количестве случаев на основе конических или цилиндрических шестерен;
планетарной передачи, включает такие элементы как солнечная шестерня (она называется просто – солнце), эпицикл (большое такое колесо, получившее название корона), рычажный механизм (называется водило, он же пространственная вилка) и зубчатые колеса (они же сателлиты);
фрикционной передачи, самостоятельно практически не устанавливается, только с планетарными рядами или шестернями.

Гидравлический тип взаимодействия валов в чистом виде встречается очень и очень редко. Речь в преобладающем числе случаев идет о гидромеханической схеме, базирующейся на установке гидромуфты или гидротрансформатора, а также планетарной механической передачи.

Следующий важный параметр классификации – количество валов. Самые распространенные схемы три:

двухвальная;
трехвальная;
многовальная.

И для полноты картины четвертая – безвальная МКПП, очень редко используемое решение.

Двухвальная схема основана на установке двух валов, один первичный (ведущий), второй вторичный (ведомый). Классика жанра.

Трехвальная схема сложнее. Вала три, помимо двух вышеобозначенных есть еще и промежуточный. Помимо этого такая схема может быть соосной или несоосной (предполагает установку раздаточной коробки).

Многовальная схема соответствует двухвальной, только ведомых, а иногда и ведущих, валов бывает несколько.

Варианты переключения и включения передач

В ступенчатых коробках может использоваться ряд основных способов переключения передач. Применяются решения на основании:

подвижных шестерен кареток, на легковых машинах практически не ставится;
зубчатых муфт, это стандартная схема для МКПП и АМТ;
шестерен постоянного сцепления и торцевых кулачковых муфт, как правило, на спорткарах;
фрикционов, так переключается АКПП.

И последний вариант, укажем для общего развития, основан на использовании инерционных и центробежных муфт.

Еще отметим два важных момента. Первый – количество муфт, от этого напрямую зависит количество ходов, начиная с двухходовых и более. Второй. Коробка передач (КПП) современных моделей с целью выравнивания текущей угловой скорости шестерен может оборудоваться такой деталью как синхронизатор. Старые коробки шли без синхронизаторов.

Включение определенной передачи в ступенчатых коробках может осуществляться рядом способов.

Способ первый – механический, с использованием селектора переключения передач, гидро-, а в ряде случаев и механического, привода. Такая схема характерна всем ступенчатым коробкам передач, в том числе МКПП, АКПП и АМТ.

Способ второй – полуавтоматический с установкой сервопривода, актуатора переключения передач. Сервоприводы различаются по источнику преобразования энергии. Он может быть вакуумным, электрическим, механическим, зачастую комбинированным.

Способ третий – автоматический. В данном случае все решает электроника на основании информации, поступающей с датчиков на ЭБУ, передающего команды на исполнительные механизмы.

И последний момент классификации ступенчатых коробок, на котором остановим внимание, – количество передач, включая заднюю. Тут возможны различные варианты.

Признаки износа кулисы КПП

Устройство МКПП

Механическая коробка передач

состоит из нескольких основных элементов и обязательно работает в паре с таким важным узлом как сцепление. Такая трансмиссия – классический вариант, был первым, постепенно вытесняется другими схемами. Главные элементы МКПП:

картер – корпус, в нем установлены все детали и узлы механики, в него заливается трансмиссионное масло для обеспечения смазки взаимодействующих между собой деталей;
валы, передают крутящий момент непосредственно от мотора на ось к ведущим колесам, двухвальная, трехвальная и многовальная схемы различаются, в каждом случае надо рассматривать отдельно взятую коробку передач;
механизм для переключения выбранной передачи, оборудуется различными устройствами, включая замковое и блокировочное;
рычаг (селектор) для переключения передач.

Дополнительно на современных моделях обязательно устанавливаются синхронизаторы – узел, который ставится на вал, предотвращает деформацию, последующее разрушение шестерен. Это основные элементы, используются и дополнительные.

Распространенные неисправности и способы ремонта

Как и всякий элемент автомобиля, рычаг КПП со временем изнашивается. Само тело рычага может выглядеть совершенно нормально, но основные элементы, как это всегда бывает, скрыты внутри механизмов, защищенных кожухом. Вот с какими неприятностями может столкнуться владелец автомобиля с механическом коробкой передач :

Теперь остановимся подробнее на том, как осуществляется ремонта рычага переключения передач. Демонтаж данного элемента придется произвести в любом случае, если вы хотите решить указанные выше проблемы. В первую очередь необходимо снять защитный элемент рычага – обычно он представляет собой пластину из пластика, которую нужно отогнуть концом плоской отвертки. Следующий этап

: снятие обоймы шарниров. Теперь нужно аккуратно отвести в сторону реактивную тягу, после чего демонтировать сам рычаг. Сразу после демонтажа рекомендуется проверить ось. В норме ее движение должно быть немного затруднено. Если она двигается свободно, то автолюбителю стоит поставить новые втулки, предварительно смазав их.

С заменой тяги коробки передач все несколько сложнее. Загляните под автомобиль и попробуйте отыскать соответствующих хомут – его нужно будет ослабить. Далее, его необходимо отсоединить от шарниров, выкрутив крепежную гайку. Теперь тяга освободилась и ее можно вытянуть. Установите новую тягу и повторите указанное в обратном порядке. Обновив механизм рычага переключения передач, вы еще долгое время не будете сталкиваться с проблемой скрипов, выбиваний передач и необходимостью прилагать к рычагу значительные усилия. Не забывайте также, что его периодически механизм нужно регулировать. С этой работой справится даже неопытный автолюбитель.

Устройство АКПП

Коробка автомат, она же автоматическая коробка передач

, также может отличаться по конструкции. Базовые элементы те же что и в МКПП – валы, механизм и рычаг для выбора режима работы, в ряде случаев и переключения передач, картер. Их назначение аналогично. Отличий от механики несколько. Первое. Сцепление заменено на гидротрансформатор, его еще называют «бубликом», или гидромуфту (реже), они состоят из турбины, насосного колеса. Отличие гидротрансформатора от гидромуфты в наличии реактора и другой форме турбины со статором. Второе. Привод используется не механический, а гидромеханический. Трансмиссионная жидкость необходима не только для смазки деталей, но и используется как рабочая, для обеспечения передачи определенного крутящего момента. Третье. Наличие электронного блока управления с датчиками. Они бывают разнообразными, например, отметим блоки управления:

двигателем (называется ECU);
коробкой передач (используется термин TCU);
управления трансмиссией (применяется аббревиатура TCM).

Все во многом зависит напрямую от производителя. Останавливаться на устройстве более подробно не будем, тема для отдельной большой статьи. Лишь отметим получившую наибольшее распространение схему. Она основана на использовании планетарных рядов с фрикционным переключением передач (пакетами фрикционов). Хотя возможны варианты, коробка автомат в конструкционном плане достаточно вариативна.

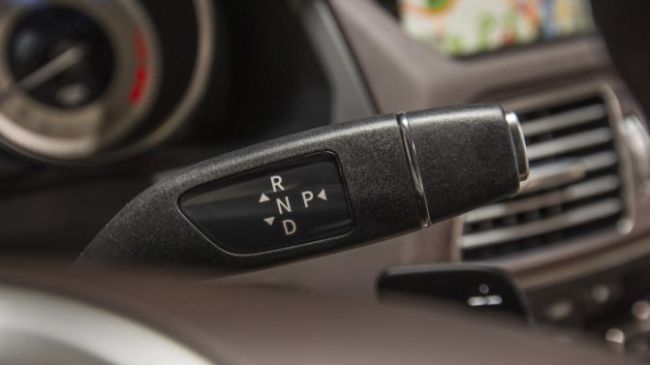

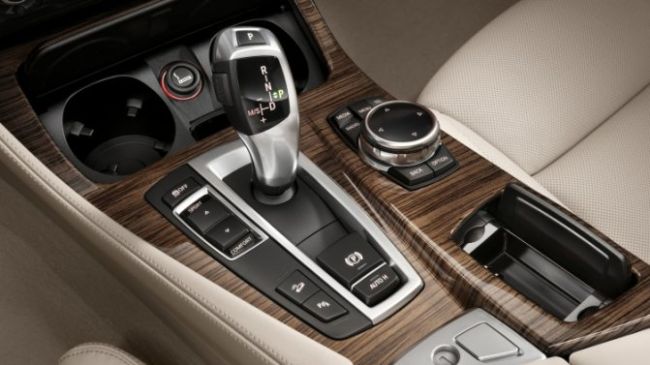

Необычные по форме ручки переключения передач

Начиная со второго поколения гибридного автомобиля Toyota Prius, в автопромышленности начала набирать популярность технология позволяющая устанавливать вместо обычных рычагов переключения АКПП, необычные по форме элементы управления трансмиссией.

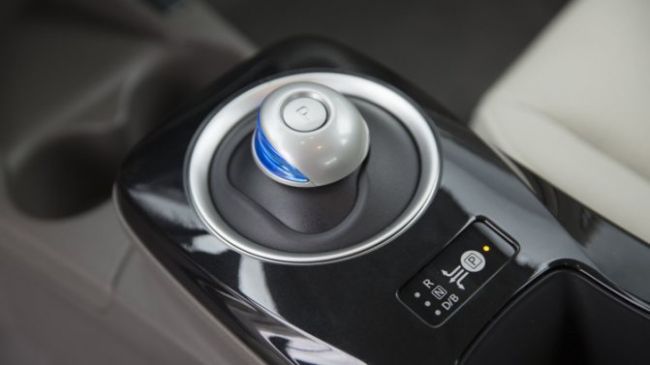

Например, в наши дни стало модно вместо громоздких ручек АКПП устанавливать миниатюрные ручки. Это стало возможным благодаря электронным системам, которые, по сути, и переключают современные автоматические коробки передач. Вот пример как может необычно выглядеть современная ручка переключения передач. Посмотрите на интерьер Nissan Leaf, где в глаза сразу бросается круглая ручка передач, которая очень похожа на компьютерную мышь.

Моностабильный рычаг переключения передач (особенно в виде джойстика) стал модным с момента его первого появления в автомобилях БМВ. Но наибольшее внимание эта ручка переключения АКПП получила после премьеры нового поколения 5-серии.

В итоге, мода на подобные ручки переключения автоматической коробкой передач начали набирать популярность во всем мире. Например, ]General Motors[/anchor] решила оснастить подобными ручками свои автомобили (Buick LaCrosse и Chevrolet Bolt EV).

Компания Ауди, которая долгое время использовала в качестве ручки переключения передач классические рукоятки, также обратила внимание на эту технологию. Правда пока что Ауди решила внешне придерживаться более классического дизайна ручек переключения АКПП, расширив пока только их функциональную возможность за счет дополнительного оснащения кнопками.

Конструкция АМТ

Роботизированная коробка передач

практически полностью по конструкции соответствует МКПП, даже трансмиссионное масло в них иногда заливается одинаковое. Базовое различие – наличие привода, который заменяет сцепление. Приводы устанавливаются разные:

электрический (электромотор плюс механическая передача);
гидравлический (гидроцилиндры с электромагнитными клапанами);
комбинированный, соединяет в себе первых два.

Отдельный разговор – роботизированная коробка передач с двойным сцеплением, она же преселективная. Принцип ее работы базируется на том, что двигатель и трансмиссия находятся в постоянном сцеплении друг с другом. У нее первичных вала не один, как у всех, а два. Плюс две фрикционные муфты, электрогидравлический модуль, пакеты фрикционов и гидравлические цилиндры. Причем фрикционы имеют или концентрическое, или параллельное расположение. И еще сцепление используется либо с сухим картером «сухое», либо с мокрым картером «мокрое», в масляной ванне. В остальном существуют различия между производителями.

Конструкция вариатора

Вариатор (CVT)

состоит из трех базовых частей:

сцепление;
передача;
механизм для обеспечения заднего хода, в большинстве случаев планетарный редуктор, но возможны и варианты.

Сцепление отличается по конструкции, наиболее часто ставится автоматическое центробежное, электромагнитного типа с ЭБУ, многодисковое, как правило, с «мокрым» картером. Ряд производителей, не мудрствуя лукаво, используют классический гидротрансформатор.

Вариаторная передача в преобладающем числе случаев клиноременная или клиноцепная (пара раздвижных шкивов плюс цепь или ремень трапецеидальной, клиновидной формы), но есть еще тороидная (пара соосных между собой вала с тороидной, сферической поверхностью), встречается гораздо реже. Для общего развития. Существует такой вариант как магнитная и ряд других передач.

Как правильно переключать скорости на машине

Резким нажатием сцепление выжать до отказа И в то же время отпустить газ Плавно, но проворно включить надобную передачу Для чего рычаг КПП сначала приводится в нейтральное положение, а затем в положение нужной передачи Отпускать педаль сцепления — Полностью отпустить сцепление И прибавить газ

Неисправности

Любая трансмиссия и коробка передач (КПП) подвержены поломкам, что связано с условиями эксплуатации и существенными нагрузками при работе. Основные причины выхода из строя – механическая деформация, износ, отсутствие обслуживания. Несмотря на все маркетинговые уловки трансмиссионное масло, если это роботизированная коробка передач или Механическая коробка передач, трансмиссионная жидкость ATF, если это автоматическая коробка передач, должны проверяться и меняться вовремя. О такой коробке как вариатор (CVT) лучше промолчать, для него «масляное голодание» верная смерть. Плюс ко всему причинами поломки могут быть стиль вождения, некачественные комплектующие, неправильный монтаж и другие. В зависимости от КПП выходят из строя механическая, гидравлическая и электрическая части.

О том, что неисправна коробка передач (КПП), говорят многие факторы. Это посторонние звуки, нарушение динамики движения, в ряде случаев движение автомобиля вообще невозможно ни вперед, ни назад. Поэтому при малейших неисправностях необходима диагностика.

Выбор переключения АКПП с помощью кнопки

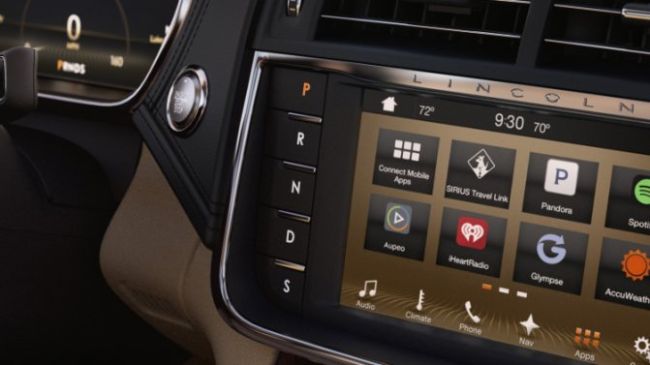

Переключение коробки передач с помощью кнопки в современной автопромышленности становится все популярнее и популярнее. Но на самом деле это революционная технология не 21 века. Дело в том, что эту технологию еще в 1950-х годах предложила компания Chrysler, оснастив её в качестве эксперимента свои некоторые модели автомобилей.

Также в последующем некоторые Американские автомобильные компании решили попробовать расположить кнопку переключения автоматической коробки передач на рулевом колесе.

Но, к сожалению, в те годы эта технология не завоевала популярности. Но на удивление в наши дни технология переключения АКПП с помощью кнопок вернулась. Все началось с дорогих суперкаров и люкс автомобилей. Затем к этому тренду присоединились такие бренды как Acura, Alfa Romeo, Ferrari, GMC и Honda.

И мода на кнопки вместо ручек переключения трансмиссии продолжает набирать популярность во всем мире. Так что надо признать, что если речь идет об автоматических трансмиссиях, то их переключение с помощью кнопок намного комфортнее и удобнее.

Поэтому вполне возможно, что именно эта технология переключения АКПП станет основной во всей автопромышленности.

Диагностика

Диагностика напрямую зависит от того, какая коробка передач (КПП) установлена. Визуальный осмотр и проверка на наличие следов деформации, подтекания трансмиссионного масла

производятся обязательно на подъемнике.

Также широко применяется инструментальная диагностика. А если есть электронный блок управления, то и компьютерная диагностика с использованием сканера. В ряде случаев проводится проверка коробки на стендах.

Если ситуация совсем запущена, то самая крайняя мера – демонтаж, разборка и дефектовка коробки.

Как правильно переключать передачи на механике

Не допускайте достижения стрелки тахометра красной черты , которая обозначает наиболее высокий показатель оборотов двигателя. Следите также и за тем, чтобы стрелка прибора опускалась слишком низко. В таком случае необходимо включить более низкую передачу.

выжать сцепление, отпустив при этом педаль газа
при полностью выжатом сцеплении переключить рычаг коробки передач в нужное положение
плавно отпустить сцепление, продолжая увеличивать скорость автомобиля с помощью педали газа.

Ремонт и обслуживание

Плановое обслуживание коробки передач надо проводить при каждом ТО, хотя бы осмотр и проверку состояния трансмиссионного масла или жидкости. При необходимости регулируются как коробка передач, так и трансмиссия в целом. Если диагностика указывает на неисправности, то производится восстановление или замена узлов и деталей коробки. В самых критических случаях коробка передач (КПП) меняется в сборе.

И последнее – современная коробка передач настолько сложное устройство, даже классическая МКПП, не говоря уже о АКПП, АМТ и такой «неженке», как вариатор (CVT), что самостоятельный ремонт или ремонт в гаражном кооперативе невозможен в принципе. Необходимо сразу обращаться в техцентр. Иначе может случиться так, что не только коробку придется менять в сборе, но еще получить в довесок капитальный ремонт двигателя.

Как называется рычаг переключения скоростей в машине

На подавляющем большинстве современных автомобилей (как отечественных, так и зарубежных моделей) рычаг МКПП имеет напольное дистанционное расположение. Сам рычаг связан с коробкой передач при помощи кулисы —

расположенных вне корпуса коробки специальных тяг, а также тросиков и валика. Такая конструкция обеспечивает удобное и легкодоступное водителю положение рычага.

Стоит также упомянуть и о подрулевом рычаге МПКПП. В этом случае он расположен непосредственно на рулевой колонке. Подобный механизм был довольно популярен в США и Европе, начиная с конца 1930-х годов, а также встречался и на отечественных автомобилях («Волга» ГАЗ-21). Многие автолюбители оценивают подрулевой рычаг как более удобный, отмечая, что при переключении передач не приходится каждый раз к нему тянуться. Однако существенны и недостатки подобной трансмиссии: повышенный износ тяг, низкая четкость и скорость выбора передачи, возможны неполное включение и выключение передач, самопроизвольное «выбивание» передачи и даже полное заклинивание тяг.

Классификация

Принцип работы и варианты передачи необходимого крутящего момента

Механическая коробка передач (МКПП, жаргонно механика, на английском МТ (расшифровывается как Manual Transmission));
Автоматическая коробка передач (АКПП, жаргонно автомат, на английском AT (расшифровывается как Automatic Transmission);
полуавтоматическая, она же роботизированная коробка передач (РКПП, АМТ, жаргонно робот, на английском MTA (расшифровывается как Manual Transmission Automatically Shifted));
вариаторная коробка передач (чаще используется название вариатор (CVT), с английского языка расшифровывается как Continuously Variable Transmission).

Как правильно переключать передачи скорости

отпустить педаль газа;

понизить скорость автомобиля нажатием на педаль тормоза до соответствия пониженной передаче;

полностью выжать сцепление;

включить соответствующую передачу рычагом переключения передач (при этом не задерживайте рычаг в нейтральном положении);

плавно отпустить педаль сцепления, и с помощью педали газа одновременно увеличить подачу топлива.

Способ взаимодействия и количество валов

Механический, в свою очередь, реализуется путем использования:

зубчатой передачи, в преобладающем количестве случаев на основе конических или цилиндрических шестерен;
планетарной передачи, включает такие элементы как солнечная шестерня (она называется просто – солнце), эпицикл (большое такое колесо, получившее название корона), рычажный механизм (называется водило, он же пространственная вилка) и зубчатые колеса (они же сателлиты);
фрикционной передачи, самостоятельно практически не устанавливается, только с планетарными рядами или шестернями.

Следующий важный параметр классификации – количество валов. Самые распространенные схемы три:

двухвальная;
трехвальная;
многовальная.

И для полноты картины четвертая – безвальная МКПП, очень редко используемое решение.

Многовальная схема соответствует двухвальной, только ведомых, а иногда и ведущих, валов бывает несколько.

Варианты переключения и включения передач

подвижных шестерен кареток, на легковых машинах практически не ставится;
зубчатых муфт, это стандартная схема для МКПП и АМТ;
шестерен постоянного сцепления и торцевых кулачковых муфт, как правило, на спорткарах;
фрикционов, так переключается АКПП.

И последний вариант, укажем для общего развития, основан на использовании инерционных и центробежных муфт.

Включение определенной передачи в ступенчатых коробках может осуществляться рядом способов.

Масло для механической коробки передач

Техническое обслуживание агрегатов трансмиссии производится в соответствии с сервисной книжкой. В большинстве коробок МКПП замена эксплуатационной жидкости осуществляется через каждые 50-60 тысяч км пробега. За этот период в ней накапливаются продукты износа и теряются смазывающие свойства.

При ТО следует лить для механической коробки передач, указанное в руководстве по эксплуатации. Особенно это касается машин иностранного производства, применение несоответствующего масла может привести к износу и даже поломке агрегата.

Для ответа на вопрос какое масло в МКПП следует ознакомиться с записями в сервисной книжке, где делаются отметке о марке технической жидкости.

Механическая трансмиссия автомобиля предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она отсоединяет двигатель от ведущих колес машины. Объясним из чего состоит механическая коробка передач — как работает. Механическая «коробка» состоит из :

картера;
первичного, вторичного и промежуточного валов с шестернями;
дополнительного вала и шестерни заднего хода;
синхронизаторов;
механизма переключения передач с замковым и блокировочным устройствами;
рычага переключения.

Схема работы:

1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер. Картер содержит основные детали трансмиссии. Он крепится к картеру сцепления, который закреплен на двигателе. Т.к. при работе шестерни испытывают большие нагрузки, они должны хорошо смазываться. Поэтому картер наполовину своего объема залит трансмиссионным маслом . Валы вращаются в подшипниках, установленных в картере. Они имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного, бесшумного и безударного включения передач, путем уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения служит для смены передач в коробке и управляется водителем с помощью рычага из салона авто. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает их от самопроизвольного выключения.

Требования к коробке передач

Обеспечение наилучших тяговых и топливно-экономических свойств
высокий КПД
легкость управления
безударное переключение и бесшумность работы
невозможность включения одновременно двух передач или заднего хода при движении вперед
надежное удержание передач во включенном положении
простоту конструкции и небольшую стоимость, малые размеры и массу
удобство обслуживания и ремонта

Как работают шестерни?

Разберемся на примере как происходит изменение величины крутящего момента (числа оборотов) на различных передачах.

а) Передаточное отношение одной пары шестерен

Возьмем две шестерни и сосчитаем число зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

б) Передаточное отношение двух шестерен

На рисунке б) у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») — 20, у четвертой («Г») — 40. Дальше простая арифметика. Первичный вал и шестерня «А» вращаются со скоростью 2000 об/мин. Шестерня «Б» вращается в 2 раза медленнее, т.е. она имеет 1000 об/мин, а т.к. шестерни «Б» и «В» закреплены на одном валу, то и третья шестеренка делает 1000 об/мин. Тогда шестерня «Г» будет вращаться еще в 2 раза медленнее — 500 об/мин. От двигателя на первичный вал приходит — 2000 об/мин, а выходит — 500 об/мин. На промежуточном валу в это время — 1000 об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже — двум. Общее передаточное число этой схемы 2х2=4. То есть в 4 раза уменьшается число оборотов на вторичном валу, по сравнению с первичным. Обратите внимание, что если выведем из зацепления шестерни «В» и «Г», то вторичный вал вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса авто, что соответствует нейтральной передаче.

Задняя передача, т.е. вращение вторичного вала в другую сторону , обеспечивается дополнительным, четвертым валом с шестерней заднего хода. Дополнительный вал необходим, чтобы получилось нечетное число пар шестерен, тогда крутящий момент меняет направление:

Схема передачи крутящего момента при включении задней передачи:

1 — первичный вал; 2 — шестерня первичного вала; 3 — промежуточный вал; 4 — шестерня и вал передачи заднего хода; 5 — вторичный вал.

Передаточные числа

Поскольку в «коробке» имеется большой набор шестерен, то вводя в зацепление различные пары, мы имеем возможность менять общее передаточное отношение. Давайте посмотрим на передаточные числа:

Передачи	ВАЗ 2105	ВАЗ 2109
I	3,67	3,636
II	2,10	1,95
III	1,36	1,357
IV	1,00	0,941
V	0,82	0,784
R(Задний ход)	3,53	3,53

Такие числа получаются, в результате деления количества зубьев одной шестерни на делимое число зубьев второй и далее по цепочке. Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с той же угловой скоростью, как первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют – прямой . Как правило, это — четвертая. Пятая (или высшая) имеет передаточное число меньше единицы. Она нужна для езды по трассе с минимальными оборотами двигателя.

Первая и передача заднего хода — самые «сильные». Двигателю не трудно крутить колеса, но машина в этом случае движется медленно. А при движении в гору на «шустрых» пятой и четвертой передачах мотору не хватает сил. Поэтому приходится переключаться на более низкие, но «сильные» передачи.

Первая передача необходима для начала движения , чтобы двигатель смог сдвинуть с места тяжелую машину. Далее, увеличив скорость и сделав некоторый запас инерции, можете переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью и так далее. Обычный режим движения – на четвертой (в городе) или пятой (на трассе) — они самые скоростные и экономичные.

Какие бывают неисправности?

Шум при работе, зависящий в основном от типа установленных шестерен, значительно уменьшается при замене прямозубых шестерен косозубыми. Правильная работа также зависит от обслуживания в срок.

Устройство МКПП

Механическая коробка передач

картер – корпус, в нем установлены все детали и узлы механики, в него заливается трансмиссионное масло для обеспечения смазки взаимодействующих между собой деталей;
валы, передают крутящий момент непосредственно от мотора на ось к ведущим колесам, двухвальная, трехвальная и многовальная схемы различаются, в каждом случае надо рассматривать отдельно взятую коробку передач;
механизм для переключения выбранной передачи, оборудуется различными устройствами, включая замковое и блокировочное;
рычаг (селектор) для переключения передач.

Вопросы эксплуатации

Пожалуй, основными проблемами, с которыми сталкиваются автолюбители при эксплуатации рычага КПП, являются его дребезжание

и вибрация . И, конечно же, чаще этим грешит продукция АВТОВАЗа.

Дребезжит обычно сама ручка рычага. При этом если прижать ее рукой, дребезжание прекращается. Подобный дефект легко устраняется стачиванием на 3 мм втулки крепления рычага.

От вибрации рычага избавиться несколько сложнее. Вибрация передается на рычаг по тягам от силового агрегата. Как правило, это конструктивная особенность той или иной модели конструктивная особенность, и для окончательного устранения проблемы необходимо менять весь привод переключения передач. На автомобилях, в которых механизм привода тросовый, сложностей с вибрацией не возникает.

Устройство АКПП

Коробка автомат, она же автоматическая коробка передач

двигателем (называется ECU);
коробкой передач (используется термин TCU);
управления трансмиссией (применяется аббревиатура TCM).

Что такое кулиса в коробке передач

. По ошибочному предположению многих, её часто называют как рычаг переключения передач. Однако, кулиса КПП – это многосоставная конструкция, функциональным предназначением которой является связывание рычага-переключателя со штоком, подводящим к коробке передач.

Конструкция АМТ

Роботизированная коробка передач

электрический (электромотор плюс механическая передача);
гидравлический (гидроцилиндры с электромагнитными клапанами);
комбинированный, соединяет в себе первых два.

Регулировка

После того, как была заменена кулиса КПП и шток, их следует правильно отрегулировать для правильного хода рукоятки. Она нужна для того, чтобы быть полностью уверенным в том, что в этом случае кулиса прослужит так дольше. Для того, чтобы отрегулировать все замененные устройства, нужно сделать всего три шага. На самом деле существует два метода, но о них по порядку.

Первый способ — это регулировка с помощью включения передачи заднего хода. Для этого нужно, чтобы ручка КПП находилась в позиции задней передачи. Затем нужно ослабить хомут. После того, как ручка КПП установлена в нужном положении, можно приступать к следующему шагу. Следующим шагом станет затягивание хомута. На этом все, в 99 из 100 случаев такая регулировка помогает решить проблему с неправильно включающимися передачами.
Второй способ уже подразумевает положение рукоятки коробки не на задней скорости, а на первой. Для того, чтобы начать регулировку, нужно поставить рукоятку в соответствующее положение. Затем нужно ослабить хомут, как и в первом способе. После этого нужно поворачивать привод кулисы против часовой стрелки до тех пор, пока в пластмассовую защиту не упрется ручка КПП. После того, как ручка КПП уперлась, следует затягивать хомут. На этом заканчивается регулировка.

Конструкция вариатора

Вариатор (CVT)

состоит из трех базовых частей:

сцепление;
передача;
механизм для обеспечения заднего хода, в большинстве случаев планетарный редуктор, но возможны и варианты.

Неисправности

Диагностика

производятся обязательно на подъемнике.

Если ситуация совсем запущена, то самая крайняя мера – демонтаж, разборка и дефектовка коробки.

Ремонт и обслуживание

Как называется рычаг для переключения передач в машине?

Да так и называется — рычаг коробки передач. 2. 2. Нравится.

Как называется штука в машине которая регулирует скорость?

Как функционирует круиз-контроль? Это простое устройство представляет собой сервопривод. При помощи троса или тяги он соединен с механизмом, который регулирует подачу газа. Когда машина едет со стабильной скоростью, педаль акселератора зафиксирована под определенным углом.

Какие рычаги есть?

Различают рычаги 1 рода, в которых точка опоры располагается между точками приложения сил, и рычаги 2 рода, в которых точки приложения сил располагаются по одну сторону от опоры.

Что такое кулиса на коробке передач?

Кулиса КПП представляет собой механизм многорычажного узла, связывающий между собой рычаг переключения передач и шток, подходящий к коробке. Размещается она под днищем автомобиля, как правило, возле кардана или под находящимся в салоне рычагом коробки передач.
