Как проверить датчик распредвала митсубиси

Проверка датчика положения распредвала (ДПРВ)

в связи с поиском проблемы что авто не заводится было решение проверить на работоспособность датчика ДПРВ. Искал в инетах как это сделать, но чтото нормального прям способа не нашел. проверки аля магнитит или нет, это ни всегда верно, более точная проверка это на сопротивление. но ту инфу что я нашел по проверке сопротивления мне не подошла, ибо проверяли видимо датчики с другого мотора.

итак, чтобы было наверняка, я взял свой датчик (кстати у нас на 4b11 2.0 литра этих датчиков 2 штуки)

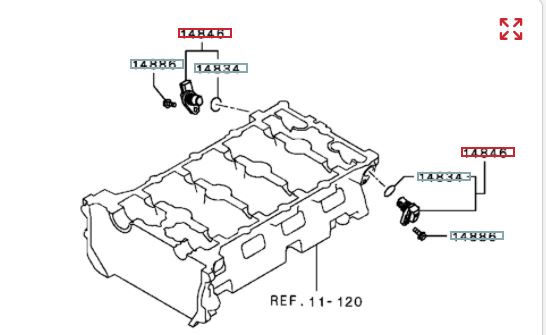

2 датчика дпрв на впускном и выпускном валах

и поехал на разборку, где мне предоставили несколько таких же как у меня датчиков с аналогичными артикулами и даже один был неоригинал. проверил я на них сопротивление, и на своем, так же ради интереса проверил как магнитятся датчики с разборки и мой — все было идентично.

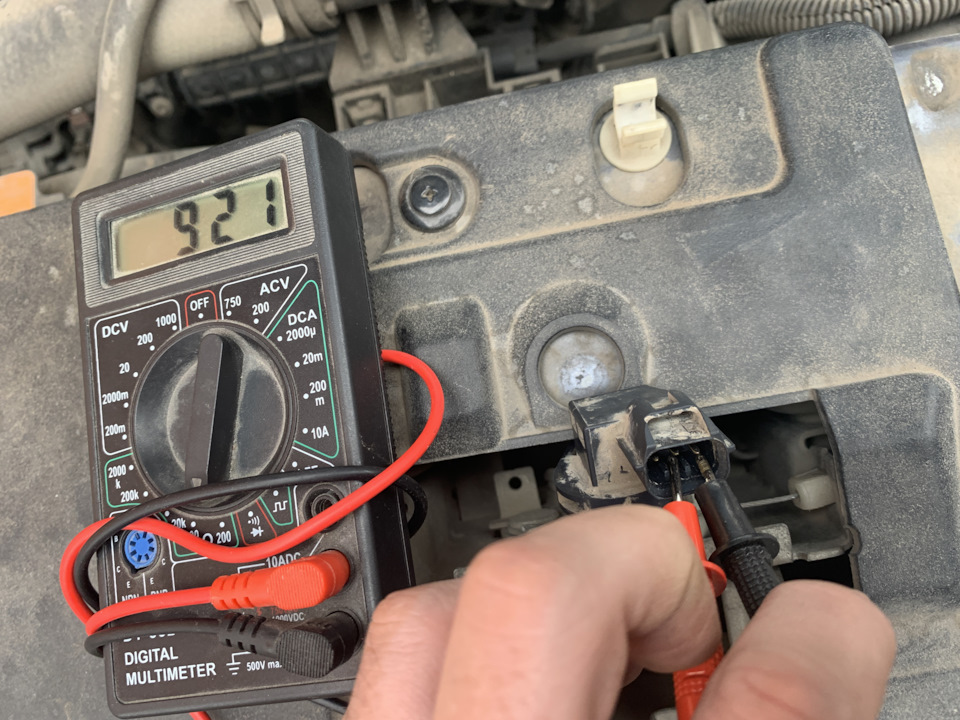

тут на разных датчиках и даже на моем при разных замерах всегда 800 с копейками тут такая же ситуация но всегда 900 с лишним показывало на разных датчиках и при разных замерах

Возможно кому-то эта информация пригодится.

как я понял датчики на 1.8 и на 2.0 идентичные, так как на разборке мне давали скопом датчики с этих 2 двигателей и номера датчиков везде были одинаковые.

Как проверить датчик распредвала митсубиси лансер

Как проверить датчик распредвала митсубиси лансер 9

Митсубиси Лансер 9. Неисправности датчика распределительного вала

Признаки неисправности датчика распредвала

Наиболее распространенные датчики распредвала: -магнитные, основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер машины.

Как и любая деталь машины, этот датчик может перестать работать по причине изношенности. Это обязательно произойдет, как только истечет срок его службы. Наиболее распространенной причиной служит изношенность внутренней обмотки проволоки либо составных частей, находящихся с ней в непосредственной связи.

Скорее всего, в такой ситуации работа двигателя будет осуществляться с перебоями, а указывать на наличие неполадок могут различные признаки, которые зависят от вида износа датчика. К примеру, в нем может быть изношен тот же разъем, внутренняя цепь датчика или связанный с ним конструкционный элемент.

На некоторых моделях в этом случае может быть заблокирована на одной скорости коробка переключения передач. Чтобы избавиться от этой проблемы, необходимо выключить двигатель и снова его завести. Это может повториться спустя определенный период времени.

Еще одним признаком подобной неисправности может быть движение автомобиля рывками и потеря скорости. Другим вариантом может быть потеря мощности, в результате чего набрать скорость выше 60 км/ч просто не выйдет.

Симптомы неисправности датчика распредвала

-Двигатель начинает работать с перебоями, а признаки неисправности могут варьироваться в зависимости от типа износа датчика

— На некоторых типах автомобилей, при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной из передач, и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во время движения автомобиля начинает некорректно работать, то Вы сразу можете почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом скорость.

— При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина не сможет просто разогнаться свыше 60 км/час.

— Двигатель может глохнуть с перерывами, и все это из-за неисправности датчика СМР.

— При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п. неровности в работе.

— На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

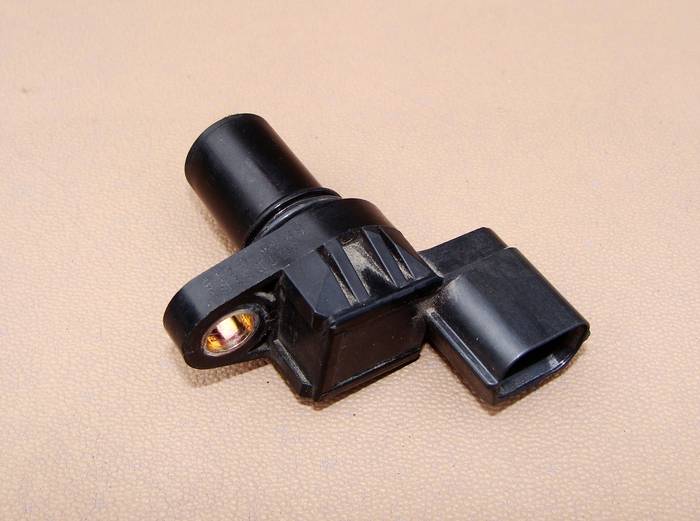

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

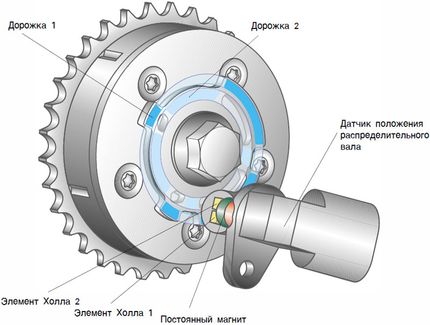

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

• Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
• Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
• «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
• При сбросе педали акселератора двигатель глохнет.
• Увеличенный расход топлива (на 10…20%).
• Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

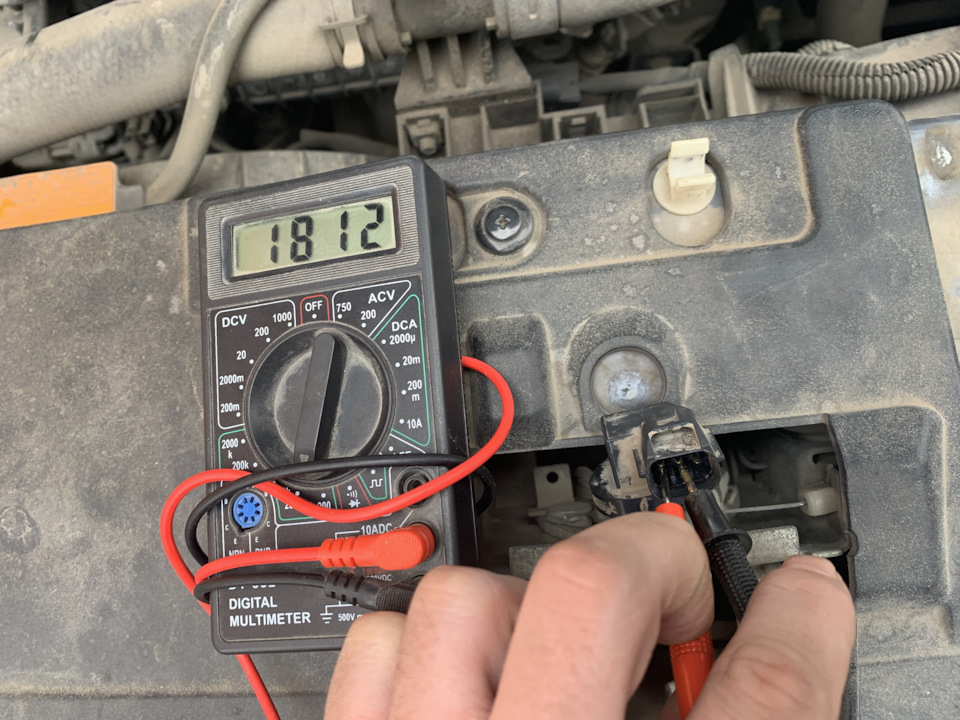

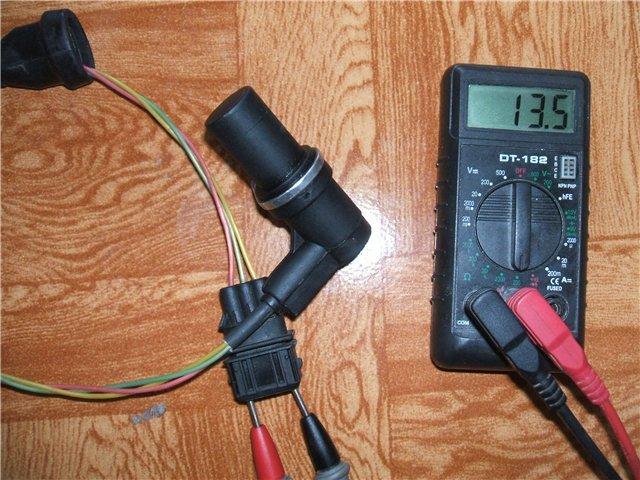

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

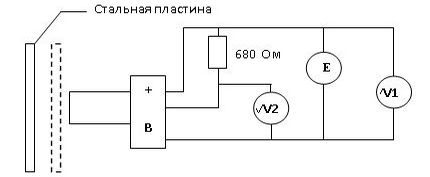

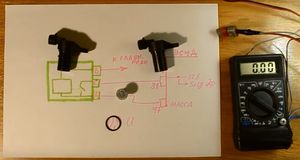

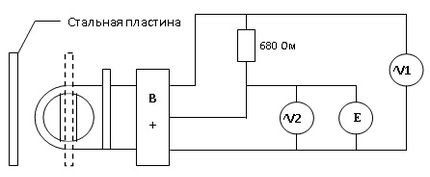

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

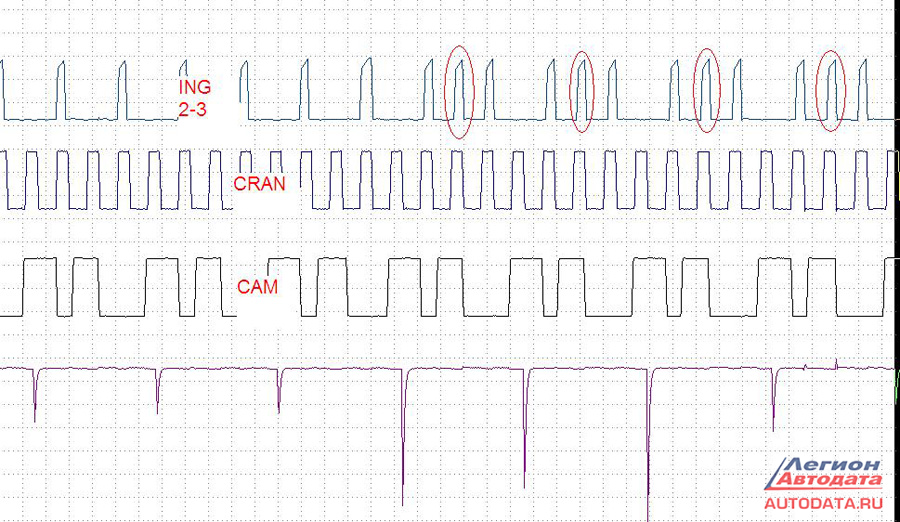

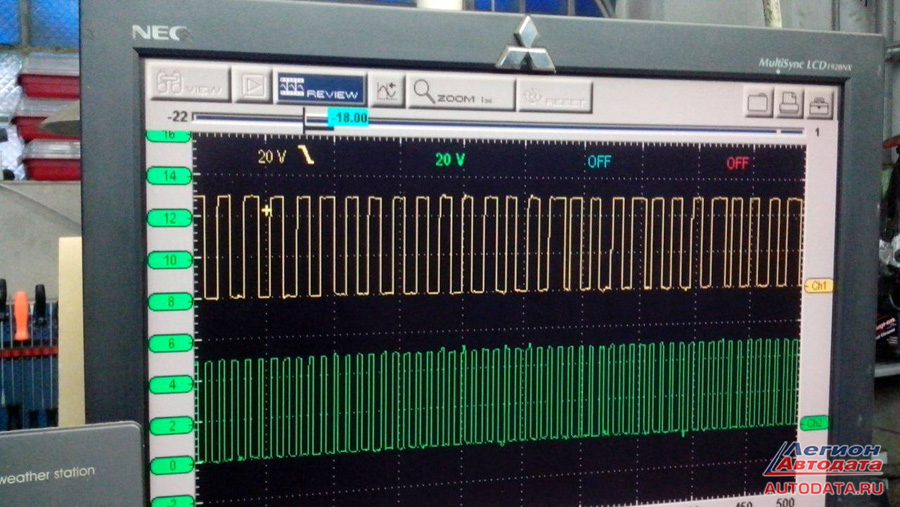

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена датчика положения РВ

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Здравия желаю соплеменники! Проблема значит такая… несколько дней назад заглох на ходу, но особо не придал этому значения, т.к. проблема единоразовая. Через пару дней уже ехал по трассе, остановился на заправке, заглушил, …а вот завести уже не смог. Благо что ОБДшка есть. Проверил, ошибка 0340. Пошевелил, достал датчик, покрутил, протер, поставил на место…вроде как заработало. Кароче неисправность не постоянная. Хочу заведусь хочу нет. Купил новый датчик, естественно не оригинал, а фирмы ЭРА.(во первых, относительно достойный аналог, во вторых по наличию был только он. В третьих ориджинал стоит 6к… неоправдано дорого на мой взгляд.) В общем новый датчик оказался не рабочим. Кто с этим сталкивался и какое решение проблемы? А может и дело то не в датчике.

Метки: лансер 9 1, 6, датчик распредвала

Комментарии 27

У меня у самого каризма а у подруги был сантафэ американец 3,5 литровый и 203 кобылы, полез как то к распред валу он оказался весь окислен, один усик остался в фишке в общем, выкрутил посмотрел маркировка мицубиси точ точ такой же по форме как на моей каризме, ну думаю беды особой и не будет две машины рядом снимаю свой датчик заводу работает ошибки нетно машина дергаеться при переключениях, ну думаю надо проехаться, проезжаю остановку разгоняюсь резкий толчек ошибка и машина опять в аварийном режиме, да кстати фишку я поменял на новую контакты связал всё по лелу но на тот момент подумал что что то накосячил с проводкой в своем датчике я был уверен.по итогу трёх дней мозгования решил проверить на сопротивление мультиметриком, и что я обнаружил что датчик с сантафэ сопротивление выдовал порядком 824 или 924 значные цифры а мой 627 или что то в этом духе, но моя заводилась и всё норм а сантафе не фига, в общем на разборку приехал увидел в своем городе обьявление авито датчик от аутлендера, мультиком мерию прям там и сопротивление прям один в один с сантафэшным беру его ставлю и вуаля машина поехала проблема решена на многие вопросы и поиски как так может быть и какое значение должно быть у каждого датчика так и не нашёл, мне в ответ говорили не магнитет не работает, а хренушки там пел таким знатокам, тут дело вон оказываеться какое, так что в общем не торопитесь покупать аналоги за частую они выдают не те манипуляцие нужные для нашего авто

Только вчера поменял его. Поставил Meat&Doria всё Ок. По качеству запчастей на другие авто, отличная фирма

Переверни эру на 180 градусов, заработает :-). У меня оригигал есть за 1400 отдам.

На этом автомобиле в неизвестном автосервисе перебирали мотор, меняли датчики, что-то ещё. И конечно — они совершенно случайно «накосячили» с проводкой, а по злому року судьбы в цепи питания катушек зажигания стоял «НЕПЕРЕГОРАЕМЫЙ ПРЕДОХРАНИТЕЛЬ». Но сразу заметили свою ошибку, точнее — учуяли её: провод начал плавиться и дымиться. Не страшно — замотали оплавленное место изолентой. Точнее, оплавленным было не одно место, а «проплешины», несколько. Их и замотали.

Ну что, очередное «интересненько»? С первого взгляда и не понять причину. Начал с системы зажигания: катушки, свечи, фазы, датчик положения коленвала, распредвала — везде норма, всё согласно мануала, ничего странного, что дало бы толчок мыслям. Единственное что насторожило в осциллограмме — появляющиеся паразитные импульсы управления катушками!

Устал проверять. Глаза замылились. Позанимался другими осмотрами и снова вернулся, снова стал проверять.

Раздербаниваю всю проводку от «мозгов» до катушки зажигания. Работка ещё та… Разрезаю всю проводку: когда предыдущие мастера ремонтировали, они перемкнули «плюс» на питание катушек — этот провод выгорел и сплавил вокруг себя другие провода. Смотрю внимательно.

Заменяю все провода на другие, новые. Проверяю всё мегометром — всё в норме. Значит, мотор должен работать правильно? Завожу, газую — снова тоже самое.

Голову сломал всю. Откуда появляется этот паразитный импульс? Это бред, его быть не должно, всё же проверено.

А мне в этот момент было страшно обидно! До глубины души! Я, такой разэтакий, столько времени, сил и нервов потратил, а Дмитрий Юрьевич в течении трёх минут решил проблему! Эмоций выше крыши. Я был просто в шоке.

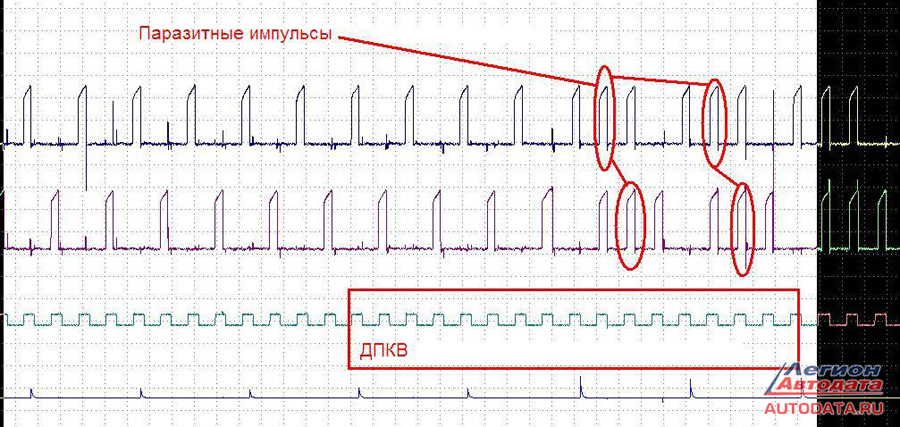

Паразитных импульсов не было, сигналы ДПКВ и ДПРВ в норме.

Хорошо, тогда давайте погоняем «КИТАЙЦА», может, удастся вывести его на чистую воду? Заводим, поднимает обороты, смотрим… На оборотах, широкие импульсы с ДПРВ стали неотличимые от узких, т.е. датчик имеет некую инерционность на определенных частотах.

Да, а я не придал этому значения во время замеров на своем осциллографе.

Ладно, для тех кто мучается с ненормальной работай двигателя своего автомобиля, после замены Датчика Положения Распредвала, выкладываю фото, каким должен быть оригинальный (правильный, блин!) датчик:

Датчики управления

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

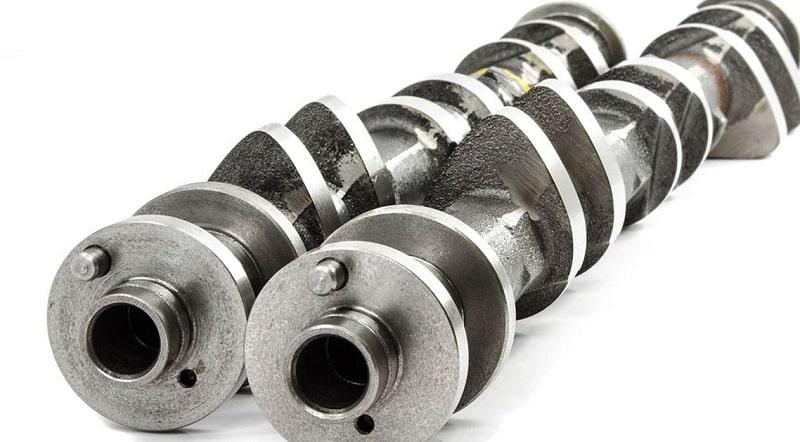

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Используемые типы датчиков

Применяются следующие типы устройств:

• магнитного типа;
• действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

• Время для открытия или закрытия клапанов.
• Длительность периода, в течение которого клапаны открыты.
• Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам. Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал. Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

• повреждение разметочного диска, установленного на распределительном валу;
• неисправность разъема;
• нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

1. Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
2. В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
3. Двигатель может начать периодически глохнуть.
4. Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
5. Иногда неисправность выражается в появлении осечек при зажигании.
6. При разгоне машины чувствуются толчки.
7. В процессе выхлопа явно слышны хлопки.
8. Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

• сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
• код 0341 сигнализирует о неправильной фазе газораспределения;
• в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
• при 0343 наоборот — он выше, чем должен быть;
• если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.

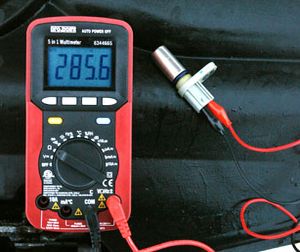

3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

Airtrek: Датчик положения распределительного вала. Не заводится на горячую

началось все с того, что однажды после короткой стоянки машина не завелась. помучил немного, подумал, может глюк какой-то. немного постояла — завелась. дальше история стала повторяться. причем после долгой стоянки заводится с пол оборота, а после короткой стоянки — нет. с дуру поменял топливный насос на вазовский, а родной выбросил даже не проверив, потому что и мыслей не было о другом. но с новым насосом все повторилось. поехал таки на диагностику, приговорили датчик распредвала (так компьютер показал), но ты, — говорит мне диагност, — поменяй заодно и датчик коленвала, как-будто они по сто рублей перед рождеством в sale. при всем при этом двигатель работает как чассссы (тьфу^3), когда заводится, да и едет обычно. купил я этот датчик за 2700р., собрался менять. вышел из магазина, машина немного постояла, как раз, чтобы начать капризничать, да не тут то было. завелась и работает как ни в чем не бывало. думаю может от мороза? когда тепло — нагревается и глючит? как же быть? датчик теперь не вернешь в магазин.

Способы проверки датчика распредвала

Когда во время движения автомобиль начинает дергаться или вовсе глохнуть, значит пора заглянуть под капот. Такие проблемы часто наблюдаются при поломке контроллера фазы. Ведь этот миниатюрный прибор влияет на стабильность работы движка. Чтобы не гнать транспорт в автосервис, важно знать, как проверить датчик распредвала и заменить его на новый.

Принцип работы

Принцип работы датчика распредвала

Датчик фазы — деталь, которая есть на всех двигателях с электронной системой впрыска. Ее задача — определить угловое положение распредвала. Сведения, полученные от устройства, отправляются на модуль блока управления (ЭБУ). После приема информации от ДПРВ, система рассчитывает подходящие моменты для впрыска топлива и зажигания. ЭБУ корректирует фазы искрообразования и работу топливных форсунок.

Исправность прибора влияет на количество вредных выбросов, экономию бензина, эффективность работы мотора. Даже при небольших отклонениях в показаниях мощность двигателя падает.

Устройство ДПРВ

Устройство датчика распредвала

Прибор вместе с датчиком коленвала контролирует синхронизацию валов. От этого зависит динамика поступления топливной смеси на такте впуска. Контроль синхронизации помогает выяснить, правильно ли установлена цепь или ремень ГРМ. Еще это важно для системы чередования фаз газораспределения. Состоит устройство из следующих компонентов:

• магнита и его держателя;
• конденсаторов;
• электронной схемы;
• эластичной печатной платы;
• сенсора положения коленвала;
• разъема.

На приводной шестерне распределительного вала есть контрольные точки. При его вращении металлические штыри изменяют магнитное поле в находящемся рядом ДПРВ. Когда они проходят возле прибора, генерируется сигнал, который поступает в блок управления.

На частоту импульсов влияет темп вращения вала, исходя из этого ЭБУ корректирует работу мотора. Контроллер после получения сведений от прибора устанавливает позицию поршня 1-го цилиндра в верхней мертвой точке (ВМТ). Происходит своевременное впрыскивание топлива и последующее зажигание смеси.

Виды датчиков положения коленвала

В основе работы контроллера фаз лежат разные физические принципы. Универсального варианта не существует. Есть три вида приборов:

1. Датчик Холла.
2. Оптический.
3. Индуктивный.

Второй вариант встречается крайне редко. Функция детектора проявляется за счет световых лучей. Они то попадают в прорезь на маховике распределительного вала, то «упираются» в металл. По динамике колебаний блок управления определяет смену фаз.

Работа третьего устройства основана на появлении электродвижущей силы в магнитном поле прибора при прохождении возле его торца контрольной точки. Подключение таких элементов чаще всего выполняется двухконтактной колодкой.

Датчик Холла работает по другому принципу: при вращательном движении вала стальные зубья проходят через специальные прорези в устройстве. В итоге прибор подает сигнал контроллеру. Устройство трехпроводное.

Когда прибор перестает отправлять сведения контролеру, на панели приборов обычно загорается лампа Check Engine. Нужно провести диагностику, чтобы узнать код ошибки.

Где расположена деталь

Расположение ДПРВ

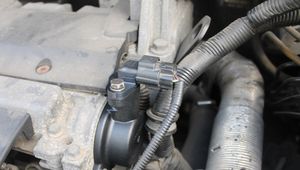

Деталь находится рядом с механизмом газораспределения. Во многих моделях авто контроллер установлен около головки блока цилиндров. Расположена она с левой либо с правой стороны мотора. Есть машины, на которых прибор вставлен в отверстие у задней стенки ГБЦ. Порой датчик расположен около верхней части ремня ГРМ.

На картинке видно, что ДПРВ находится около распределительного вала, с противоположной стороны от ремня ГРМ. А вблизи шестерни установлен гидравлический клапан, который «следит» за изменением фаз газораспределения.

Признаки поломки

Признаки неисправности ДПРВ

Сбой датчика распределительного вала провоцирует появление различных проблем:

1. На панели приборов начинает гореть лампа Check Engine. Наличие ошибок надо проверять электронным сканером OBD II.
2. Машина во время движения начинает дергаться, а скорость падает.
3. Пропадает искра зажигания, из-за чего завести автомобиль невозможно.
4. Становится трудно запустить двигатель как «на горячую», так и «на холодную». Нужно несколько раз включать зажигание и мучить стартер.
5. Расход бензина увеличивается на 10–20 %.

Не стоит долго ездить со сломанным контроллером. Ошибки в системе, постоянные толчки и рывки приведут к ускоренной поломке свечей зажигания. Их придется менять. Если появились перечисленные признаки, стоит самостоятельно проверить работоспособность детали.

Методы диагностики

Прежде чем использовать электронные приборы, сначала нужно проверить конструкцию на целостность. Для надежной фиксации датчик распредвала вставляется в посадочное гнездо с уплотнительным кольцом. Первым делом надо осмотреть уплотнитель на предмет повреждений. После этого стоит проверить зубчатый ротор и сам контроллер. Если обнаружите трещины на корпусе или стальную стружку, значит прибор требует замены.

Затем можно переходить к популярным методам проверки. Среди основных приборов для диагностики выступают осциллограф и мультиметр. Первое электронное устройство более точно диагностирует, а второе удобнее использовать.

Двухпроводной контроллер

Проверка двухпроводного датчика

Если на машине применяется устройство индуктивного типа, то тестирование выполняют следующим способом:

1. Переключатель на мультиметре устанавливают в позицию 20 вольт.
2. Поворачивают ключ в замке зажигания, не заводя автомобиль.
3. Мощности должно быть достаточно. Один щуп прислоняют к любому металлу на массу, а другим дотрагиваются до кабелей датчика положения вала.
4. Показания на экране электронного устройства должны меняться в районе 0,3–5 В. В руководстве по эксплуатации машины описаны точные рабочие значения.
5. Далее запускают двигатель.
6. Одним контактом электронного тестера прикасаются к кабелю питания контроллера (красного цвета), а другой прислоняют к черному. Показания должны соответствовать указанным в инструкции по эксплуатации авто данным.

Если полностью отсутствует напряжение или значения ниже эталонных, то датчик фазы неисправен, придется устанавливать новый.

Трехпроводной сенсор

Тестирование трехпроводного датчика коленвала

Перед тем как использовать тестер, надо убедиться, что контакты соединительной колодки и кабеля не имеют повреждений. Требуется осмотреть проводку на предмет трещин, а также изломов. Изоляция не должна быть оплавленной. Для поиска обрывов можно применять мультиметр. Контакты разъема датчика желательно очистить от окисления.

Закончив проверять электропроводку, можно приступать к диагностике ДПРВ. Перед этим контроллер снимают с двигателя. Чаще всего его можно отыскать на головке цилиндров. Держится он обычно на одном болте.

Проверять датчик положения распределительного вала, применяя мультиметр, довольно просто. Диагностику проводят поэтапно. Сначала тестер переключают в режим измерения напряжения до 20 В, потом включают зажигание, не заводя машину. Мультиметром проверяют, поступает ли питание к измерительному прибору. Отсутствие напряжения вызывают такие причины:

• поломкой управляющего реле;
• неисправной проводкой (разрывом или повреждением изоляции);
• сбоем в блоке управления двигателем.

Мультиметром поочередно измеряют напряжение между клеммами 1, 2 и 3 разъема ДПРВ и минусовым выводом аккумулятора. Для проверки достаточно 13–14 В. Зажигание включается. Эталонные значения мультиметра для контроллера Bosch F01R 00B 003:

Если тестер фиксирует показания ниже нормы при подаче питания на ДПРВ, значит деталь неисправна. Чтобы убедиться в этом, можно подключить диагностическое устройство к минусовой клемме и среднему контакту. Потом нужно включить зажигание и поднести к сенсорной зоне изделия металлическую пластину или гаечный ключ. На дисплее мультиметра значения сразу снизятся до 0,2–0,4 В, если ДПРВ работоспособный. Отсутствие каких-либо изменений указывает на поломку детали.

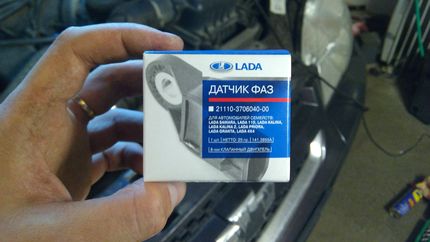

При покупке датчика стоит учесть, что даже оригинальную запчасть могут продать без уплотнителя. Придется искать и приобретать прокладку отдельно. Поэтому рекомендуется внимательно осматривать запчасть в магазине. Во время установки устройства не забывайте менять кольцо. Применять старый уплотнитель можно только в крайнем случае, если нельзя приобрести новый.

Сканер OBD-II

Сканер OBD II ELM-327

Простой вариант проверки датчика положения распредвала — использование автомобильного сканера. Адаптер подключают к диагностическому порту автомобиля, который должен находиться под приборной панелью. Для соединения с OBD-II понадобится Андроид-устройство с установленной программой и включенным Bluetooth или Wi-Fi (в зависимости от сканера). Затем необходимо запустить на смартфоне или планшете поиск доступных сетей или соединений.

Из появившегося списка надо выбрать адаптер OBD-II и ввести пароль, указанный в документации к сканеру. После подключения можно переходить к поиску ошибок. В программе достаточно запустить режим статического обнаружения неисправностей. При поломке деталей или других проблемах на экране Андроид-устройства появится цифровой код.

Перечень возможных ошибок

Ошибки на дисплее сканера при диагностике датчика распредвала

Помогут выяснить, почему возникли проблемы с двигателем, именно коды неисправности. Основная их расшифровка по стандарту OBD-II:

1. P0300 — многократные или случайные пропуски зажигания.
2. P0340 — контроллер не передает информацию контроллеру из-за повреждений в цепи.
3. P0341 — прибор выдает неверные показания.
4. P0342/ P0343 — низкий/высокий уровень сигнала датчика фазы.
5. P0344 — устройство передает ошибочные сведения на шину ЭБУ.

Код P0300 означает, что в одном или нескольких цилиндрах наблюдаются пропуски воспламенения. Это может происходить по причине повреждения проводов, износа свечей зажигания, поломки датчика кислорода или катушки зажигания, прогорания выпускного клапана.

Появление кода P0341 указывает на то, что ДПРВ выдает неправильный сигнал. В процессе работы мотора коленчатый вал соединяется цепью или ремнем с шестеренками распредвала. Кулачки, имеющиеся на коленвале, открывают или закрывают клапана, а при вращении продавливают их. При такой ошибке блок управления не знает о положении клапанов в конкретный момент, поэтому не понимает, какую форсунку нужно открыть и в какую рабочую камеру подавать искру.

Ошибки P0342/P0343 возникают при отказе работы датчика фазы или замыкании в цепи. Иногда указывают на неисправность модуля управления впрыском. Прибор при таких проблемах выдает низкий или слишком высокочастотный сигнал.

Ошибка P0344 обозначает, что ДПРВ передает неустойчивые импульсы. Неисправность может появиться при разбалтывании или окислении разъема, повреждении провода от прибора до контроллера. Еще такая ошибка выскакивает, если контроллер облепила металлическая стружка.

Проверка осциллографом

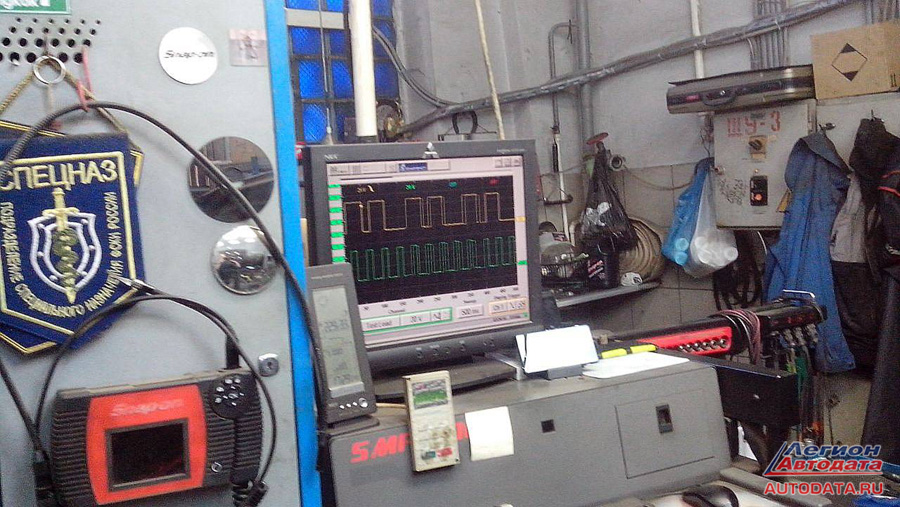

Проверка датчика коленвала по осциллограмме

Электронный прибор помогает узнать более точную информацию о том, выдает ли датчик импульсы. Перед тестированием измерительный щуп подключают к сигнальному проводу, выставляют диапазон измерения напряжения до 300–450 В и запускают осциллограф. Проводить диагностику прибором нужно после старта двигателя, на холостом ходу.

Если диаграмма получается ровной с одним пиком, который показывает момент прохождения импульса, значит, ДПРВ исправный. Другой график указывает на проблемы с устройством.

Обычно проблемы с ДПРВ диагностируют по нарушению синхронизации с датчиком коленвала. На рисунке как раз такой случай. Стоит найти эталонную осциллограмму для конкретной модели автомобиля и сравнить показания измерительного прибора с нормальными показателями.

Как заменить прибор

С аккумуляторной батареи убирают минусовую клемму, чтобы не допустить случайного замыкания. Затем откручивают болт, который удерживает деталь на корпусе. В большинстве случаев его диаметр М10. Сделать это можно торцевым ключом. Далее с датчика снимают фишку, контроллер вытаскивают из посадочного гнезда.

Перед установкой новой детали место уплотняют резиновым кольцом. Сборку осуществляют в обратном порядке. Прибор вставляют в отверстие, фиксируют болтом и подключают фишку.

Менять ДПРВ рекомендуется раз в 5 лет или через каждые 100 тыс. км. Ведь прибору приходится работать при постоянном изменении температуры, а его полупроводниковая начинка негативно реагирует на подобные перепады.

Датчик положения распредвала — важная деталь автомобиля, от работы которой зависит синхронизация мотора. Когда появляются симптомы неисправности, нужно немедленно выполнить проверку с помощью автосканера или электронных устройств. Провести диагностику и замену контроллера сможет даже неопытный водитель.
