Как сделать мигающую лампочку 220в

Как заставить мигать энергосберегающую лампу

С помощью несложного дополнения в виде неоновой индикаторной лампы можно «заставить» энергосберегающую лампу, к примеру мощностью 60 Вт модели EU-5V (см. рис. 1), 3U 13W-E2742 (и аналогичных), подключенную в сеть 220 В, вспыхивать с частотой 0,2-0,5 Гц. Без всяких дополнительных электронных схем и устройств мне удалось поставить такой эксперимент в домашней лаборатории.

Для повторения (и применения данных рекомендаций) необходимо последовательно с энергосберегающей лампой включить в сеть 220 В миниатюрный неоновый индикатор.

Взять его можно из подсветки панелей переключателей скоростей «китайских» вентиляторов, из узла индикации настольных (напольных) тепловентилято-ров, из бытовых выключателей освещения (с подсветкой) и таких же кнопок для квартирных звонков, продающихся в магазинах электротоваров. Такой же индикатор можно «вынуть» из клавишного выключателя с подсветкой марки ZK1-23b.

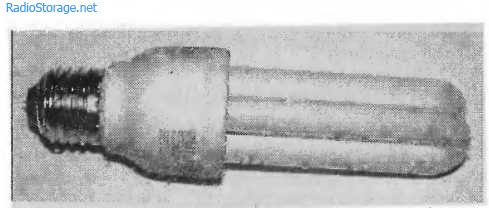

Рис. 1. Энергосберегающая лампа 3U 13W-E2742.

Итак, устанавливаем энергосберегающую лампу в патрон, соединяем вышерекомендованным способом элементы электрической цепи, и. лампа начинает ярко вспыхивать. При этом неоновая индикаторная лампа горит постоянно.

Таким простым способом можно сделать ярко мигающий индикатор из подручных деталей. Объяснение данному явлению кроется в самом неоновом газовом разряднике.

Газ в колбе лампы начинает светиться уже при приложенном переменном напряжении 60-70 В. При подключении такого индикатора последовательно в цепь с обычной лампой накаливания (в сети 220 В) неоновая лампа светится, а лампа накаливания — нет. Так как ток, проходящий через спираль лампы накаливания, достаточен для поджигания газа в неоновом индикаторе, но недостаточен для зажигания спирали лампы накаливания.

Включать данный неоновый индикатор непосредственно в сеть 220 В без ограничения тока не рекомендую, хотя и это допустимо. Старые неоновые лампы типа МН включали в сеть только через ограничительный резистор 0,1-1 МОм.

Энергосберегающая лампа имеет встроенный в цоколе преобразователь напряжения с большим входным сопротивлением. И в этом случае неоновый газоразрядный индикатор служит для энергосберегающей лампы как стартер для запуска ламп дневного света. Кстати, в стартере установлен такой же по принципу действия газовый разрядник, к контактам которого подключен неполярный конденсатор 0,01-0,1 мкФ/300 В.

Теперь если следующим шагом подключить к контактам неонового индикатора такой же конденсатор — энергосберегающая лампа мигает с другой частотой.

Чем больше емкость подключенного конденсатора, тем реже вспышки лампы. Устанавливать конденсаторы емкостью более 0,5 мкФ (для безопасности — обязательно на рабочее напряжение не ниже 300 В) не рекомендую, энергосберегающая лампа может загореться постоянно слабым свечением, ведь конденсатор (по определению) имеет малое сопротивление переменному току.

Если вместо энергосберегающей лампы включить (последовательно с неоновым индикатором в цепи 220 В) светодиодную лампу, то можно достичь очень интересного и полезного в некоторых случаях эффекта.

И неоновый газоразрядный индикатор, и светодиодная лампа будут светиться мягким светом, причем последняя — зеленым, как абажур В. И. Ульянова-Ленина в шушенской ссылке.

При замыкании накоротко контактов неонового индикатора светодиодная лампа загорается в полную силу «дневным» светом. Тот же принцип положен в устройство бытовых выключателей освещения с подсветкой — контакты выключателя шунтируют неоновый индикатор, подключая к сети 220 В основную «нагрузку».

Практическое применение может быть обширным. К примеру, светодиодная лампа с бытовым выключателем (с подсветкой на неоновом индикаторе) освещения установлена у меня в спальне, где постоянно горит мягкий зеленый свет. Ток потребления в этом случае настолько мал, что мне не удалось его зафиксировать даже тестером М-830.

При необходимости нажимаем на клавишу выключателя, и дневной свет «льется» в полную силу.

Мигающая энергосберегающая лампа типа EU-5V, 3U 13W-E2742 (и аналогичная) будет полезной для различных устройств индикации состояния и сигнализации. Для сравнения: промышленный мигающий индикатор (для сети 220 В) на светодиодах Flash Lamp AW-200 стоит в розницу 250 руб.

Мигающий светодиод от 220 вольт

Это, вероятно, простейшая схема для создания мигающего светодиода от 220 вольт. Схема может быть применена в качестве индикатора сетевого напряжения.

В схеме мигающего светодиода использован динистор DB3 (DIAC). Динистор, как правило, используется в качестве генератора импульсов для управления тиристором или симистором. Когда на динистор подано напряжение ниже напряжения пробоя, то он не пропускает через себя ток (фактически получается обрыв цепи) и только очень незначительный ток проходит через него.

Но если напряжение возрастает до порога пробоя, то это переводит динистор в состояние электропроводности. Для динистора DB3 напряжение пробоя составляет около 35 вольт. Динистор DB3 проводит ток в обоих направлениях. Диод VD1 выпрямляет переменное напряжение сети. Резистор R1 предназначен для ограничения тока протекающего через динистор DB3.

При подаче питания на схему светодиод не горит. Конденсатор С1 начинает заряжаться через диод VD1 и резистор R1. Когда конденсатор С1 зарядится до напряжения около 35 вольт, происходит пробой динистора, ток начинает течь через него, в результате чего светодиод загорается. Резистор R2 ограничивает ток через светодиод до безопасного значения 30 мА.

Когда DB3 пропускает через себя ток, в это время конденсатор С1 разряжается, напряжение на нем опускается ниже напряжения пробоя динистора, в результате чего последний закрывается и светодиод гаснет. Затем все повторяется вновь. И как результат — светодиод начинает периодически мигать.

Частота вспышек светодиода определяется емкостью конденсатора С1. Более высокое его значение дает низкую частоту вспышек и наоборот. Если динистор не открывается, то можно уменьшить сопротивление R1 до 10 кОм, но мощность R1 в этом случае должна быть не менее 5 Вт.

Второй вариант мигающего светодиода от 220 вольт. Здесь переменное сетевое напряжение 220 вольт снижается до 50 вольт, за счет гасящего конденсатора C1, и выпрямляется диодным мостом VD1-VD4. Резистор R2 предназначен для защиты конденсатора от пускового тока, резистор R1 для разряда его после отключения схемы от сети.

Основным элементом схемы является динистор DB3. Динистор вместе с конденсатором C2 образует релаксационный генератор. При подаче напряжения, конденсатор С2 начинает медленно заряжаться через резистор R3. При достижении на конденсаторе напряжения равного напряжению пробоя динистора (примерно 35В), динистор начинает проводить ток, включая светодиод. Далее происходит разряд конденсатора С2 и динистор закрывается, светодиод гаснет. И цикл повторяется вновь. При указанной емкости конденсатора С2 частота вспышек светодиода составляет примерно 1 раз в секунду.

Внимание: обе схемы напрямую связаны с электросетью 220 вольт и не имеют гальваническую развязку. Будьте крайне осторожны при сборке и эксплуатации данного устройства.

Мигалка на лампе накаливания

Это простое устройство содержит немного деталей, причём их большую часть (транзистор, динистор, диоды) можно извлечь из электронного пускорегулирующего аппарата (ЭПРА) вышедшей из строя энергосберегающей компактной люминесцентной лампы (разумеется, эти элементы должны быть исправными). Оно рассчитано на работу с лампой накаливания на напряжение 220 В мощностью до нескольких десятков ватт. Несколько таких устройств, особенно если они будут вспыхивать разным цветом, украсят домашний праздник, дискотеку, новогоднюю ёлку и т. д.

Схема мигалки показана на рис. 1. Она состоит из мостового выпрямителя на диодах VD1-VD4, релаксационного генератора, собранного на симметричном динистореVs1 и элементах R1, С1, и электронного ключа на транзисторе VT1 в цепи питания лампы накаливания EL1. Резистор R2 — токоограничиваю-щий. После подключения к сети начинается зарядка конденсатора С1, и когда напряжение на нём становится равным напряжению открывания динистора VS1, конденсатор быстро разряжается через резистор R2 и эмиттерный переход транзистора VT1. Открываясь, он подключает лампу EL1 к выпрямителю и она вспыхивает.

Длительность вспышек зависит от ёмкости конденсатора C1 и сопротивления резистора R2, а период их следования — от ёмкости этого конденсатора и сопротивления резистора R1 (при указанных на схеме номиналах — несколько секунд). Иными словами, эти параметры устройства взаимосвязаны.

Уменьшение сопротивления резистора R2 ведёт к уменьшению длительности вспышки, но если она окажется слишком короткой, нить лампы не успеет разогреться. Кроме того, сопротивление резистора R2 должно быть не менее 24.30 Ом, иначе динистор и транзистор будут работать с превышением максимально допустимого тока.

Все детали мигалки монтируют на печатной плате (рис. 2) из фольгиро-ванного стеклотекстолита толщиной 1.1,5 мм. Резисторы — любые малогабаритные (МЛТ, Р1-4, С2-23), конденсатор — оксидный импортный. Для подключения галогенной лампы со штыревыми выводами (например, в корпусе GU4 или аналогичном), на плате непосредственно к печатным проводникам припаивают гнёзда XS1 и XS2 (от разъёма 2РМ или другого подходящего). Внешний вид смонтированной платы с такой лампой показан на рис. 3. Поскольку все элементы гальванически связаны с сетью, устройство помещают в прозрачный пластмассовый корпус подходящих размеров. Окрасив его цветным прозрачным лаком, можно получить мигалку соответствующего цвета.

В заключение следует отметить, что импульсный режим работы ламп накаливания сокращает срок их службы, поэтому не удивляйтесь, если мигалка перестанет вспыхивать раньше окончания гарантийного срока эксплуатации установленной в ней лампы.

Автор: И. Нечаев, г. Москва

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Как сделать мигающую лампочку 220в

Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка. Простая мигалка на светодиоде может быть также использована для создания автосигнализации. Надо сказать, что моргать этот полупроводниковый прибор заставляет встроенная микросхема (ЧИП). Основные достоинства готовых МСД: компактность и разнообразие расцветок, позволяющее красочно оформлять электронные устройства, например, рекламное табло с целью привлечения внимания покупателей.

Но можно изготовить мигающий светодиод самостоятельно. Используя простые схемы, это сделать несложно. Как сделать мигалку, имея небольшие навыки работы с полупроводниковыми элементами, описано в этой статье.

Мигалки на транзисторах

Самый простой вариант – светодиодная мигалка на одном транзисторе. Из схемы видно, что база транзистора висит в воздухе. Такое нестандартное включение позволяет ему работать как динистор.

Светодиодная мигалка на одном транзисторе

При достижении порогового значения возникает пробой структуры, открытие транзистора и разрядка конденсатора на светодиод. Такая простая мигалка на транзисторе может найти применение в быту, например, в небольшой елочной гирлянде. Для ее изготовления понадобятся вполне доступные и недорогие радиоэлементы. Светодиодная мигалка, сделанная своими руками, придаст немного шарма пушистой новогодней красавице.

Можно собрать похожее устройство уже на двух транзисторах, взяв детали из любой радиоаппаратуры, отслужившей свой срок. Схема мигалки приведена на рисунке.

Схема мультивибратора на двух транзисторах для простой мигалки

• резистор R = 6,8–15 кОм – 2 штуки;
• резистор R = 470–680 Ом – 2 штуки;
• транзистор n-p-n-типа КТ315 Б – 2 штуки;
• конденсатор C = 47–100 мкФ – 2 штуки;
• маломощный светодиод или светодиодная лента.

Диапазон рабочего напряжения 3–12 вольт. Подойдет любой источник питания с такими параметрами. Эффект мигания в данной схеме достигается поочередным зарядом и разрядом конденсаторов, влекущим за собой открытие транзисторов, в результате чего появляется и исчезает ток в цепи светодиода.

Светодиоды с миганием можно получить, подключив выводы к нескольким разноцветным элементам. Встроенный генератор выдает поочередно импульсы на каждый цвет. Частота моргающего импульса зависит от заданной программы. Таким веселым миганием можно порадовать ребенка, если установить устройство в детскую игрушку, например, машинку.

Неплохой вариант получится, если взять трехцветный мигающий светодиод, имеющий четыре вывода (один общий анод или катод и три вывода управления цветом).

Еще один простой вариант, для сборки которого понадобятся батарейки типа CR2032 и резистор сопротивлением от 150 до 240 Ом. Мигающий светодиод получится, если последовательно соединить все элементы в одной схеме, соблюдая полярность.

Мигающий светодиод

Если получается собрать веселые огоньки по простейшей схеме, можно перейти к более сложной конструкции.

Схема мигалки на светодиодах

Данная схема мигалки на светодиодах работает следующим образом: при подаче напряжения на R1 и заряжении конденсатора С1, на нем растет напряжение. После того как оно достигнет 12 В, происходит пробой p-n-перехода транзистора, что увеличивает проводимость и вызывает свечение светодиода. При падении напряжения транзистор закрывается, и процесс идет сначала. Все блоки работают примерно на одной частоте, если не учитывать небольшую погрешность. Схему мигалки на светодиодах с пятью блоками можно собрать на макетной плате.

Макет мигалки на транзисторах

Мигающий светодиод от 220 вольт

Это, вероятно, простейшая схема для создания мигающего светодиода от 220 вольт. Схема может быть применена в качестве индикатора сетевого напряжения.

В схеме мигающего светодиода использован динистор DB3 (DIAC). Динистор, как правило, используется в качестве генератора импульсов для управления тиристором или симистором. Когда на динистор подано напряжение ниже напряжения пробоя, то он не пропускает через себя ток (фактически получается обрыв цепи) и только очень незначительный ток проходит через него.

Но если напряжение возрастает до порога пробоя, то это переводит динистор в состояние электропроводности. Для динистора DB3 напряжение пробоя составляет около 35 вольт. Динистор DB3 проводит ток в обоих направлениях. Диод VD1 выпрямляет переменное напряжение сети. Резистор R1 предназначен для ограничения тока протекающего через динистор DB3.

При подаче питания на схему светодиод не горит. Конденсатор С1 начинает заряжаться через диод VD1 и резистор R1. Когда конденсатор С1 зарядится до напряжения около 35 вольт, происходит пробой динистора, ток начинает течь через него, в результате чего светодиод загорается. Резистор R2 ограничивает ток через светодиод до безопасного значения 30 мА.

Когда DB3 пропускает через себя ток, в это время конденсатор С1 разряжается, напряжение на нем опускается ниже напряжения пробоя динистора, в результате чего последний закрывается и светодиод гаснет. Затем все повторяется вновь. И как результат — светодиод начинает периодически мигать.

Частота вспышек светодиода определяется емкостью конденсатора С1. Более высокое его значение дает низкую частоту вспышек и наоборот. Если динистор не открывается, то можно уменьшить сопротивление R1 до 10 кОм, но мощность R1 в этом случае должна быть не менее 5 Вт.

Второй вариант мигающего светодиода от 220 вольт. Здесь переменное сетевое напряжение 220 вольт снижается до 50 вольт, за счет гасящего конденсатора C1, и выпрямляется диодным мостом VD1-VD4. Резистор R1 предназначен для защиты конденсатора от пускового тока и разряда его после отключения схемы от сети.

Основным элементом схемы является динистор DB3. Динистор вместе с конденсатором C2 образует релаксационный генератор. При подаче напряжения, конденсатор С2 начинает медленно заряжаться через резистор R3. При достижении на конденсаторе напряжения равного напряжению пробоя динистора (примерно 35В), динистор начинает проводить ток, включая светодиод. Далее происходит разряд конденсатора С2 и динистор закрывается, светодиод гаснет. И цикл повторяется вновь. При указанной емкости конденсатора С2 частота вспышек светодиода составляет примерно 1 раз в секунду.

Внимание: обе схемы напрямую связаны с электросетью 220 вольт и не имеют гальваническую развязку. Будьте крайне осторожны при сборке и эксплуатации данного устройства.

☢️ КАК ВКЛЮЧИТЬ СВЕТОДИОД в 🔌 РОЗЕТКУ и ЧТОБЫ МИГАЛ

Ну не нравится мне писать Сказки про Старые Чужие схемы! вот и приходится придумывать их самому — так интереснее.

Включение обычного светодиода в розетку — тема сама по себе не новая, но забавная =) да и релаксаторы на газоразрядных лампах хотя и просты, но имеют свои нюансы и нюансики.

Вот сегодня я постарался объединить две этих схемы и создать НЕЧТО НЕВЕРОЯТНОЕ — Мигающий от розетки 220 в. светодиод БЕЗ Транзисторов, Триаков и Динисторов, Микросхем и АБДРУИНЫ . всего лишь на моей любимой неоновой индикаторной лампочке. И, хотя со стороны, всё кажется простым и лаконичным, у общей схемы, как и у её двух составляющих есть своя «кучка изюма» из за которой вы или светодиод спалите и пробьете всплеском напряжения или ненку заставите искрить и она проработает недолго.

В общем, что забывают строители релаксаторов — Релаксационных Генераторов на газовых лампах, это, как правило Разрядный резистор который, при возникновении разряда в газе неоновой лампочки примет на себя ролт ограничителя тока от разряжающегося конденсатора. Недостаточное количество Ом этого резистора приведет к тому, что весьма яркие вспышки неоновой лампочки будут переходить из тлеющего в дуговой разряд , раскаляя при этом электроды лампы и испаряя с них металл.

Кроме того разряд большим токовым всплеском, когда проводимость лампочки резко возрастает лавинообразно, не позволит включить с ней последовательно малую нагрузку в виде светодиода или маломощной лампочки накаливания.

Именно по этой причине необходима защита от всплеска напряжения для светодиода и построить её возможно с помощью параллельно включенного со светодиодом конденсатора малой емкости или последовательно включенного дросселя.

Резисторы подбираются по току исходя из необходимости и яркости свечения светодиода. С одним выпрямляющим диодом , в моей схеме для ограничения тока в красном светодиоде, я использовал сопротивление номиналом 220 КоМ.

Как сделать мигающую лампочку 220в

Здравствуйте! Сейчас запускаем театральный проект, и в радиотехнике очень слабо разбираемся, но нужно сделать несколько «гирлянд» с несколькими обычными энергосберегающими лампочками по 220 Вольт (которые вкручивают в комнатах для освещения). (таких как на елку, но лампочки 220 Вольт).

Нужна максимально простая схема, чтобы мы, непутевые, смогли ее спаять

Задача следующая: Есть несколько лампочек, или будем считать просто одна лампочка, и нужно чтобы она мигала. Просто мигала. Никаких дополнительных примочек. Ненужно регулировать мигание, переключать гирлянды если будем то просто с розетки вытягивать будем Нужно просто чтобы лампочки банально мигали. Желательно чтобы затухали и загорались постепенно, но можно и просто выключился-включился.

Искали в интернете, нашли только следующую схему, но она у нас не заработала:

Мы пытались реаплизовать эту схему, а также отдельно просто стартер подключать, но ничего не работало. Видимо, проблема в том, что стартер используется для газоразрядных ламп, а не для обычных.
