Термостат нормально закрытый это как

Нормально открытый и нормально закрытый

Соблюдение температурных режимов является сильно значимым фактором, который влияет на работоспособность оборудования в целом и определяет его назначение. Согласитесь, без терморегуляции было бы очень тяжело. Возьмем, например, систему «теплый пол», которая становится все более востребованной в нашей стране. Без терморегулирования приходилось бы постоянно отключать ее вручную, что является очень неудобным в силу требовательности к наблюдению. В случае перегрева могут случаться довольно большие неприятности, но и опускание температуры ниже комфортного значения также является нежелательным, особенно в зимнее время года.

Это касается не только какого-то конкретного случая. Терморегуляция нужна везде, где есть требования к определенному температурному режиму. Для решения соблюдения показателей на нужной отметке термометра используются термостаты. Они включают оборудования по достижению температуры определенного значения (температура подымается, либо опускается). На сегодня термостат цена зависит от вида. В общем, есть два типа данного оборудования:

• нормально-замкнутые термостаты;
• нормально-открытые термостаты.

Давайте рассмотрим их более подробно.

НЗ термостаты

Данный вид термостатов предназначен для регулирования температуры, которая не должна опускаться ниже допустимого значения, или находиться в заданном пределе. Например, такая система используется при поддержании температуры помещения на нужном уровне. Данный вид оборудования имеет красное колесо.

Принцип работы довольно прост. Термостат включается и пропускает электрический ток на нагревательные элементы при низкой температуре. При достижении значения, на котором находится стрелка регулятора, термостат выключается и размыкает цепь. Далее, при опускании температуры он опять включается, поддерживая ее в заданном режиме.

НО термостаты

Эти термостаты работают точно по такому же принципу.Единственная разница заключается в том, что на колесе, которое является синим, выставляется температура включения вентилятора для охлаждения. Данную систему можно встретить на серверах, либо других высокочувствительных электроприборах, которые при работе излучают огромное количество тепла.

При достижении температуры, которая задается пользователем, замыкается цепь и включается вентилятор, обдувающий приборы. Когда значение опускается ниже заданных значений, термостат разрывает цепь.

—>Добавлять комментарии могут только зарегистрированные пользователи.—>[ —>Регистрация—> | —>Вход—> ] —>

Температурные датчики и реле

Термореле серии KSD

В бытовой электротехнике очень часто требуется контроль температуры. Для этого применяется специальный датчик. Собой он представляет биметаллический контакт, который размыкается при нагреве свыше определённой температуры.

В обиходе данный датчик называют термостатом, термопредохранителем, термовыключателем, термореле, термодатчиком, термопрерывателем. В общем как его только не называют, хотя сама деталь представляет собой довольно нехитрое устройство.

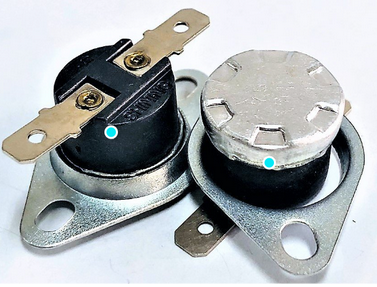

Выглядит это чудо так.

Термовыключатель KSD 301 на температуру срабатывания 115°С без фиксации фланца.

Термовыключатели серии KSD 201, KSD 301, KSD 302 есть в составе практически всех бытовых электроприборов, которые применяются для нагрева. Их можно встретить в составе электрических схем чайников-термосов (термопотов), накопительных водонагревателей (бойлеров), электроплит, духовых шкафов, СВЧ-печей.

Данные температурные выключатели имеют подвижной или фиксированный фланец, необходимый для установки на поверхность для контроля температуры. У некоторых моделей фланец может отсутствовать. Для уменьшения температурного сопротивления между термовыключателем и объектом контроля (баком, резервуаром, камерой и т.п.) может применяться теплопроводная паста. Выводы термовыключателей серии KSD штампованные и рассчитаны на подключение проводников без пайки.

Применение температурных выключателей.

Термовыключатели очень просты и легки в применении. Используются в электротехнике для следующих целей:

Экстренное выключение электроприбора при температурной перегрузке. Так, например, если откажет основная схема терморегулятора водонагревателя, то температура бака с водой вскоре достигнет критической (более 100 – 105° С). При этом термовыключатель размыкает свои контакты и снимает напряжение с электроприбора. Вот таким образом обеспечивается пожаробезопасность электроприбора.

Стоит отметить, что причиной неработоспособности электроприбора может служить как раз термовыключатель. Дело в том, что существуют термовыключатели с самовозвратом, как, например, типа KSD 201, так и термореле с принудительным включением. Термореле (термостат) типа KSD 302S как раз относится к приборам с принудительным включением.

При срабатывании данного датчика его термоконтакты размыкаются. Чтобы вновь замкнуть термоконтакты датчика, нужно нажать на маленькую кнопку со стороны контактов термореле. На фотографии видно, что со стороны контактов термореле есть кнопка. Она то и служит для восстановления рабочего состояния контактов.

•

•

Внешний вид и цоколёвка выводов термостата типа KSD 302S показаны на рисунке.

Размеры и внешний вид термореле KSD 302S

Внешний вид и типовые размеры термовыключателей с одной парой термоконтактов и фиксированным фланцем

Контроль температуры. Термовыключатели очень активно применяются в чайниках-термосах (термопотах). Там они используются как в роли защитного термопредохранителя, так и для отключения нагревательного элемента при достижении температуры кипения воды.

Более подробно об устройстве чайников-термосов и их ремонте можно узнать здесь.

Основные параметры термовыключателей серии KSD.

Температура срабатывания. Температура, при которой размыкаются термоконтакты. Указывается на корпусе прибора. Редко превышает значение в 150° С, поскольку такие датчики в основном используются в приборах для нагрева воды.

Номинальное напряжение и ток. Рабочее напряжение и допустимый ток для термовыключателя. Обычно номинальное напряжение составляет 250V, а допустимый ток составляет не менее 10 ампер.

Типономинал. Например, KSD 201.

Температура сброса. Температура при которой остывшие термоконтакты вновь замыкаются. На корпусе термовыключателя данный параметр не указывается ,но обычно он на 13 – 30° С ниже температуры срабатывания. Более точно данный параметр можно узнать из описания конкретного типономинала термовыключателя.

Проверка термореле.

Поскольку термовыключатели серии KSD являются обычным термоуправляемым контактом, то проверяются они методом простой «прозвонки» c помощью тестера. В обычном “холодном” состоянии контакты термовыключателя замкнуты.

Для проверки срабатывания термовыключателя можно нагреть его свыше температуры выключения обычной зажигалкой и замерить сопротивление контактов. Так как интервал температур срабатывания термовыключателей серии KSD в основном лежит в интервале от 50 до 160° С, то нагреть их можно и обычным паяльником.

В некоторых случаях для восстановления нерабочего термореле серии KSD можно несколько раз сильно встряхнуть его. Как ни странно, но сильная ударная вибрация способствует восстановлению нормальной работы термоконтактов. Конечно, неисправный термовыключатель желательно заменить новым. Эта рекомендация относится лишь к тем случаям, когда под рукой нет подходящей замены неисправной детали.

Как уже говорилось, термовыключатели (термостаты, термореле) серии KSD активно применяются в бытовых электроприборах. При их ремонте порой требуется замена как раз термостата типа KSD 301, KSD 302, KSD 201 и аналогичных. Где их можно купить, если не удалось найти в ближайших радиомагазинах? Можно купить в интернете на сайте AliExpress. Цены весьма доступные, правда, если выбирать бесплатную доставку, то её сроки могут достигать 1 – 1,5 месяца. Если не знаете, как приобрести детали на AliExpress, то прочтите это.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Как измерить сопротивление цифровым мультиметром?

Как правильно соединять резисторы?

Нормально закрытый и нормально открытый

Постоянно встречаю в работе приборы (сервоприводы, электроклапаны, реле, электроконтакты), в технической литературе и инструкциях понятие «Нормально открытый и нормально закрытый». Зачастую эти понятия не правильно понимаются или не понимаются вообще.

Конкретный пример — поставка нормально открытых сервоприводов для системы теплого пола, из-за чего с помощью реле мне пришлось эти сервоприводы инвертировать.

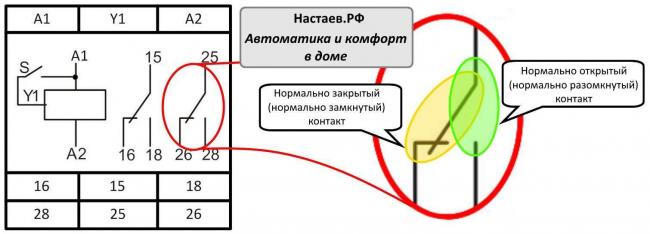

Нормально открытый прибор (Normally-open, NO, НО) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который обеспечивает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока перекрыт. Замечу, что для электроконтактов это наоборот, при нормально открытом контакте, в пассивном состоянии, контакт разомкнут и электричество через этот контакт не перетекает (см. схему).

Нормально закрытый прибор (Normally-closed, NC, НЗ) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который перекрывает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока обеспечивается. Для электроконтактов, опять же, это наоборот, при нормально закрытом контакте в пассивном состоянии контакт замкнут и электричество через этот контакт протекает (см. схему).

Как работают в паре нормально открытый термостат (терморегулятор) и нормально закрытый сервопривод в системах водяных теплых полов я писал здесь. О сухих контактах я писал здесь.

Автоматика в доме серия статей и видеороликов для ознакомления (периодически обновляется).

Термостаты с нормально замкнутыми и нормально разомкнутыми контактами для шкафов управления

Термостаты необходимы для управления температурой электрических шкафов управления и обычно они используются в сочетании с другими устройствами, такими как вентиляторы или нагреватели ОША. Но какой из термостатов лучше выбрать для вашего шкафа управления?

Одинарные термостаты, которые обычно применяются для электрических панелей, делятся на два типа: с одним нормально разомкнутым контактом и с одним нормально замкнутым контактом.

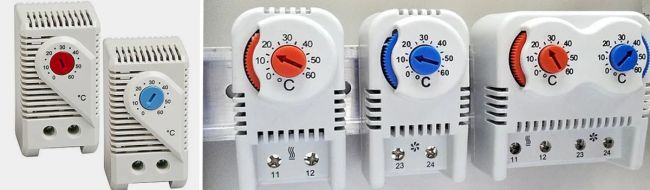

Термостаты с одним нормально разомкнутым контактом (NO)

Нормально открытые одноконтактные термостаты узнаваемы с первого взгляда благодаря СИНЕЙ ручке и используются, как можно понять по цвету, для управления системами вентиляции или охлаждения в целом.

Определение нормально разомкнутого контакта (также сокращенно NO) может вызвать некоторые сомнения в его интерпретации: контакт определяется как «нормально разомкнутый», когда температура окружающей среды ниже установленной, и, следовательно, подключенное охлаждение, такое как вентилятор остается выключенным. Итак, предположим, что температура в помещении повышается: когда температура превышает значение, установленное на ручке, контакт замыкается (замыкается при повышении), включая вентилятор.

Из ассортимента нашего сайта, наиболее популярной моделью термостата с нормально разомкнутым контактом, которая применяется для регулирования работы вентиляторов в шкафах управления, является TCZ 111. Этот компактный термостат имеет доступную стоимость и, не смотря на это, выполняет поставленную задачу по управлению вентиляцией надежно и эффективно.

Термостаты с одинарным нормально замкнутым контактом (NC)

Второй тип термостата — это термостат с нормально замкнутым одинарным контактом, который можно распознать визуально по КРАСНОЙ ручке. Он используется для включения или выключения систем нагрева, таких как обогреватели шкафов управления ОША.

В этих термостатах контакт «нормально замкнут» (также сокращенно NC), когда температура окружающей среды ниже, чем температура, установленная на ручке, и, следовательно, подключенное устройство (например, обогреватель ОША) активно, потому что шкаф управления необходимо нагревать.

Следовательно, температура в электрошкафу повышается до тех пор, пока не достигнет и не превысит установленное значение температуры, в этот момент контакт размыкается (размыкается при повышении), отключая нагреватель.

В нашем ассортименте всегда в наличии:

Обратная логика

Очень важное замечание: иногда на форумах случаются сообщения от пользователей термостатов, которые жалуются на некорректную работу устройств, например, что купленный NO работает как NC.

Все термостаты, доступные на сайте ОША, проверяются один за другим перед тем, как покинуть производственную линию, поэтому причина почти всегда кроется в методе, используемом для проверки их работы. На самом деле, часто бывает, что положение ручки изменяется для проверки срабатывания термостата с подключенным вентилятором или резистором. В действительности при этом получается противоположный результат (обратная логика), тем самым укрепляя мысль о том, что термостат куплен не тот.

Как проверить работает ли термостат?

Для корректной работы значение, которое должно измениться, это не температура, установленная на ручке, а температура окружающей среды. В противном случае вся логика работы, как уже было сказано, обратная.

Для проверки NO-термостата (синяя ручка) лучше всего установить на ручке значение температуры выше температуры окружающей среды и не менять ее положение. В этот момент подключенный вентилятор выключен.

Любым источником тепла (например, феном) нагрейте воздух вокруг термостата, при температуре окружающей среды выше заданной включается вентилятор.

Однако в случае термостата NC (красная ручка) нам придется охлаждать окружающий воздух, возможно, помещая термостат в холодильник или обдувая его холодным воздухом из кондиционера, никогда не меняя настройки термостата при помощи ручки во время тестирования.

Эта же логика распространяется и на все другие термостаты и гигростаты, даже если в последнем случае переменная представлена ​​относительной влажностью и наличием обменного контакта (NO + NC) и проблема ощущается меньше.

Термостат нормально замкнутый

Термостат нормально замкнутый – это устройство, способное автоматически регулировать температуру в системе или оборудовании, поддерживая ее в пределах заданных значений. Он является важной частью многих технических систем, обеспечивая комфорт и эффективность в различных областях применения.

Основная задача модели состоит в том, чтобы мониторить температуру окружающей среды или объекта и принимать соответствующие меры для поддержания заданного значения. Когда температура превышает установленный предел, термостат включает систему охлаждения или вентиляции, чтобы снизить нагрев. Аналогично, если температура понижается ниже установленного значения, компонент активирует систему нагрева для повышения температуры.

В чем состоит особенность нормально замкнутого термостата?

Уникальность компонента заключается в его способности работать в обратной связи. Он непрерывно считывает текущую температуру и сравнивает ее с желаемым уровнем, принимая мгновенные решения для поддержания стабильности. Такая система обратной связи позволяет термостату быстро и точно реагировать на изменения нагрева, обеспечивая оптимальные условия работы.

Существует несколько видов нормально замкнутых терморегуляторов по исполнению:

1. Термореле представляет собой комбинацию термостата и реле. Он обычно используется для управления нагрузками высокой мощности. Когда заданная температура достигается, термореле переключает состояние контактов, что ведет к отключению или включению электрической цепи.
2. Термопереключатель или термостатический переключатель — это устройство, которое используется для контроля и регулирования параметров системы. Он имеет два состояния — открытое и закрытое. При достижении заданной температуры, он переключает состояние контактов, разрывая или замыкая электрическую цепь.
3. Термоголовка с электромагнитным приводом реагирует на изменение температуры, и электромагнитный привод, который управляет открытием и закрытием клапанов или задвижек в системе. Когда нагрев достигает заданного значения, термоголовка активирует электромагнитный привод, что приводит к изменению положения клапана или задвижки.
4. Биметаллический переключатель использует две металлические полоски с разными коэффициентами теплового расширения. При изменении температуры одна полоска расширяется больше другой, что приводит к изгибу или переключению контактов. Это позволяет контролировать ток или включение/выключение электрической цепи при достижении определенной температуры.

Термостаты широко применяются в различных областях, включая отопление, вентиляцию и кондиционирование воздуха (HVAC ), промышленные процессы, автомобильную промышленность и даже бытовые устройства, такие как холодильники и печи. Они играют важную роль в энергоэффективности и комфорте, помогая экономить энергию и предотвращать перегрев или переохлаждение системы.

Одним из примеров применения является регулирование температуры в автомобильных двигателях. Купить термостат нормально замкнутый можно для контроля охлаждающей жидкости и поддержание ее параметров в оптимальном диапазоне. Это помогает предотвратить перегрев двигателя, сохранить его работоспособность и продлить срок службы.

Термостат нормально закрытый это как

Навигация: Главная — Статьи — Терморезисторы: NTC-термистор, PTC-термистор (позистор). Термостаты.

Терморезисторы: NTC-термистор, PTC-термистор (позистор). Термостаты: нормально открытый, нормально закрытый. Их отличие

Терморезистор (термистор) — это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры.

Температура может повышаться и понижаться, а сопротивление может расти и падать: прямопропорционально и обратнопропорционально. Как следствие — терморезиторы делятся.

NTC-термистор (Negative Temperature Coefficient) — это устройство, у которого уменьшается электрическое сопротивление с увеличением температуры.

PTC-термистор (Positive Temperature Coefficient, позистор) — это устройство, у которого увеличивается электрическое сопротивление с увеличением температуры. Термостат — прибор для поддержания постоянной температуры.

Они могут замыкать контакт при повышении температуры и наоборот, размыкать контакт при повышении температуры. Как следствие — термостаты тоже делятся.

Нормально открытый термостат (Normally Open, NO) — термостат, который при нормальной температуре (указанной в его характеристиках), имеет разомкнутое состояние пар контактов.

Нормально закрытый термостат (Normally Closed, NC) — термостат, который при нормальной температуре (указанной в его характеристиках), имеет замкнутое состояние пар контактов.

Бывают регулируемые и нерегулируемые термостаты, которые в свою очередь, так же бывают нормально открытыми и нормально закрытыми.

Регулируемый термостат — прибор, который позволяет установить требуемое значение температуры между минимальным и максимальным значениями.

Требуемое значение температуры — задается, то есть, регулируется, из чего можно сделать вывод: если термостат имеет разомкнутый контакт до регулируемого значения — это нормально открытый регулируемый термостат, но если контакт у термостата замкнут до регулируемого значения,- то это нормально закрытый регулируемый термостат.

Нормально-замкнутые и открытые термостаты: особенности и предназначение

Соблюдение температурных режимов является сильно значимым фактором, который влияет на работоспособность оборудования в целом и определяет его назначение. Согласитесь, без терморегуляции было бы очень тяжело. Возьмем, например, систему «теплый пол», которая становится все более востребованной в нашей стране. Без терморегулирования приходилось бы постоянно отключать ее вручную, что является очень неудобным в силу требовательности к наблюдению. В случае перегрева могут случаться довольно большие неприятности, но и опускание температуры ниже комфортного значения также является нежелательным, особенно в зимнее время года.

Это касается не только какого-то конкретного случая. Терморегуляция нужна везде, где есть требования к определенному температурному режиму. Для решения соблюдения показателей на нужной отметке термометра используются термостаты. Они включают оборудования по достижению температуры определенного значения (температура подымается, либо опускается). На сегодня термостат цена зависит от вида. В общем, есть два типа данного оборудования:

• нормально-замкнутые термостаты;
• нормально-открытые термостаты.

Давайте рассмотрим их более подробно.

НЗ термостаты

Данный вид термостатов предназначен для регулирования температуры, которая не должна опускаться ниже допустимого значения, или находиться в заданном пределе. Например, такая система используется при поддержании температуры помещения на нужном уровне. Данный вид оборудования имеет красное колесо.

Принцип работы довольно прост. Термостат включается и пропускает электрический ток на нагревательные элементы при низкой температуре. При достижении значения, на котором находится стрелка регулятора, термостат выключается и размыкает цепь. Далее, при опускании температуры он опять включается, поддерживая ее в заданном режиме.

НО термостаты

Эти термостаты работают точно по такому же принципу.Единственная разница заключается в том, что на колесе, которое является синим, выставляется температура включения вентилятора для охлаждения. Данную систему можно встретить на серверах, либо других высокочувствительных электроприборах, которые при работе излучают огромное количество тепла.

При достижении температуры, которая задается пользователем, замыкается цепь и включается вентилятор, обдувающий приборы. Когда значение опускается ниже заданных значений, термостат разрывает цепь.

Термостат: принцип работы,виды,устройство,фото,видео.

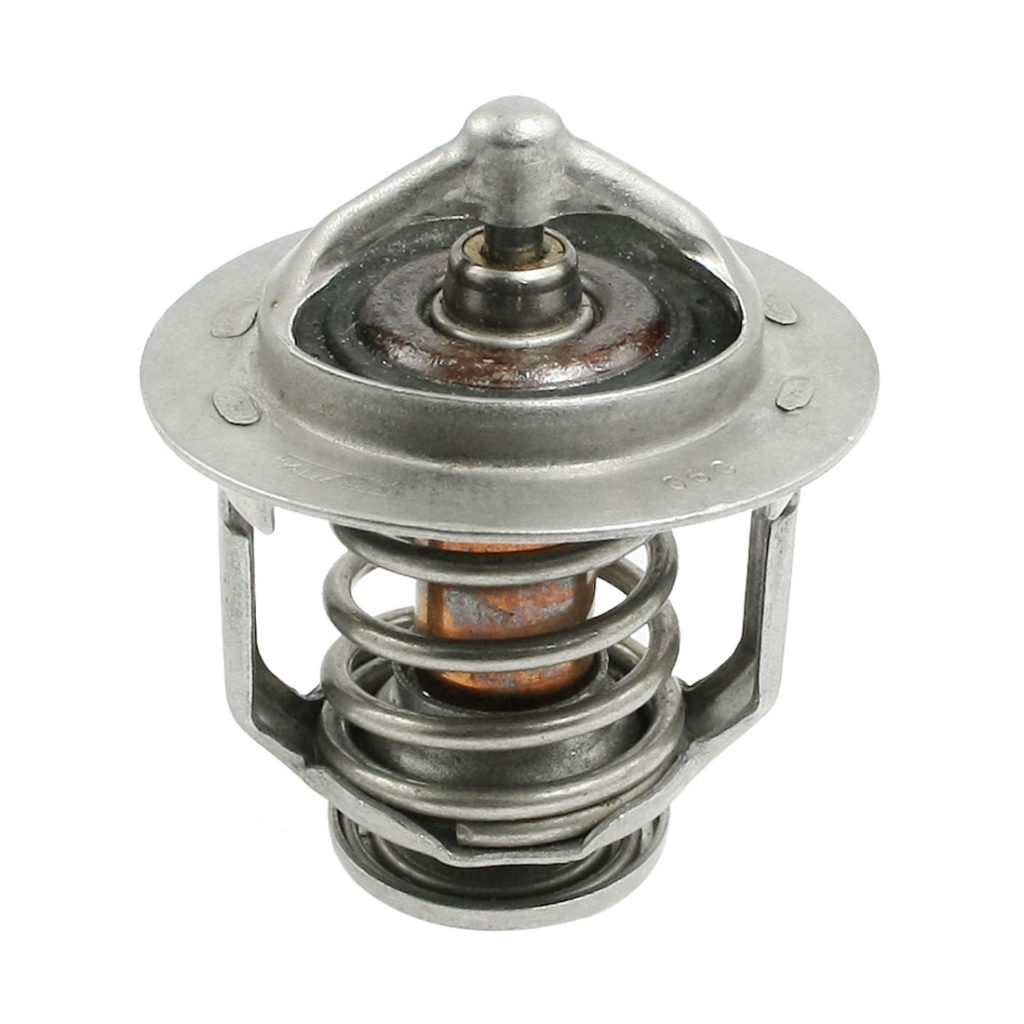

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

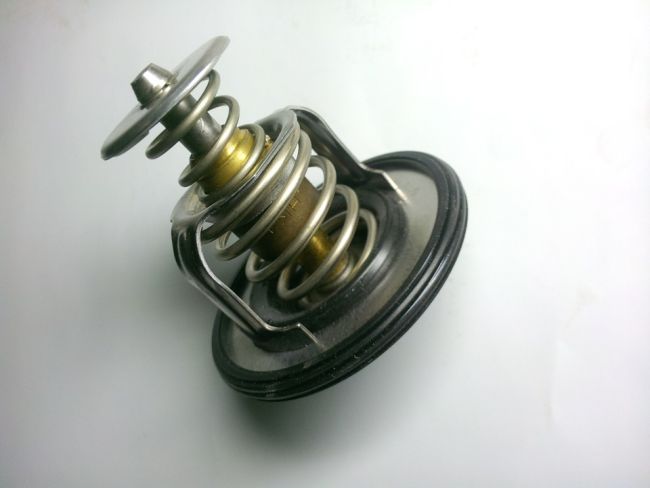

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

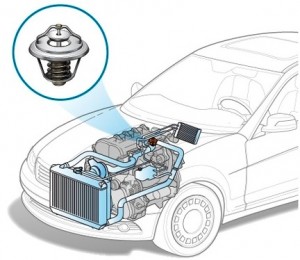

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

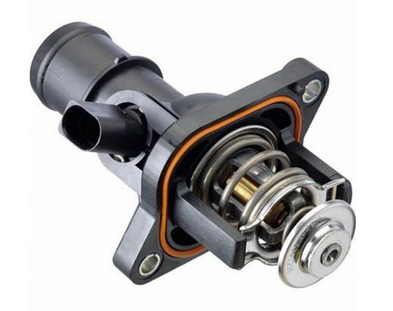

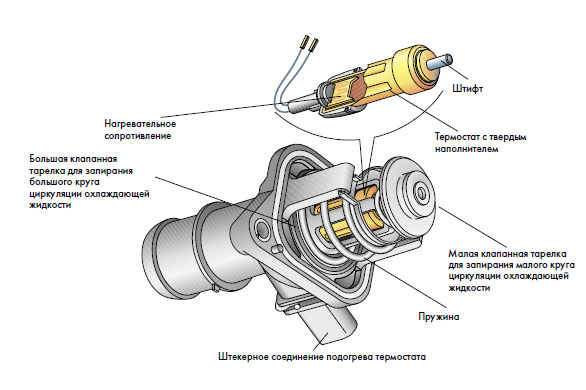

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

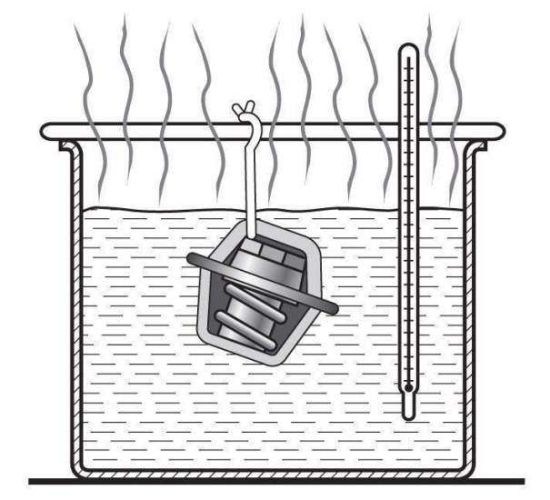

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний. Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый. Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

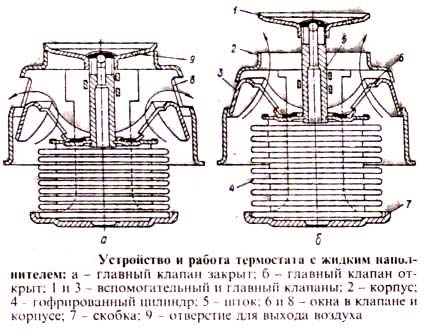

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

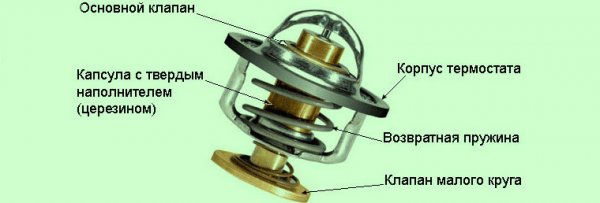

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.
