7 признаков поломки генератора

Мы насчитали семь симптомов поломки генератора, которые помогут вам вовремя обнаружить и устранить неисправность.

Генератор — один из важнейших компонентов любого автомобиля, поломка которого гарантированно обездвижит ваше транспортное средство всего за несколько десятков километров пути. Любая неисправность этой детали требует немедленного вмешательства. В противном случае машине нередко грозит дорогостоящий ремонт. Важно вовремя заметить и устранить неисправность генератора. Мы насчитали семь симптомов поломки, которые помогут вам в этом нелёгком деле.

Устройство генератора

Прежде чем говорить о симптомах поломки, нелишним будет вспомнить о том, как устроен и функционирует генератор переменного тока. Эта деталь состоит из алюминиевого корпуса, внутри которого находится катушка статора и ротор на подшипниках. Вал ротора приводится в движение приводным ремнём от коленчатого вала двигателя. Переменный ток, снимаемый с обмотки статора, преобразуется в постоянный мощным диодным выпрямителем. Угольные щётки передают на ротор управляющий ток от регулятора напряжения. Благодаря его работе генератор постоянно вырабатывает около 13,8–14,7 вольт на выходе, вне зависимости от оборотов двигателя. Этот ток идёт на запитку бортовой сети автомобиля и служит источником подзарядки аккумуляторной батареи. Поломка генератора или неправильная его работа приводит к быстрой разрядке аккумулятора или полному выходу его из строя, в результате машина обесточивается и лишается возможности самостоятельно перемещаться в пространстве.

Как определить, что генератор автомобиля вышел из строя?

Неисправность генератора трудно спутать с иными неисправностями электрооборудования автомобиля.

Так как он отвечает за выработку электрического тока при работе двигателя, то и неисправности у него по большому счету связаны либо с исчезновением напряжения в бортовой сети, либо с его черезмерным значением. Плюс пара-тройка проблем, возникающих из-за механических повреждений.

Попробуем перечислить в виде списка признаки неисправности автомобильного генератора, причины появления каждого из них, а так же рекомендации по их самостоятельной диагностике и устранению. Чтобы при появлении подозрения на выход генератора из строя можно было бы самостоятельно определить, что именно в нем сломалось и быстро принять соответствующие меры к устранению проблемы.

В качестве примера используем генератор 37.3701, что ставился на автомобили ВАЗ 2108, 2109, 21099 и их модификации.

Как определить, что генератор автомобиля вышел из строя?

1. Лампа разряда АКБ в комбинации приборов горит при работе двигателя.

Это значит, что генератор перестал вырабатывать электричество. Вот несколько возможных причин загорания лампы разряда аккумуляторной батареи: слабо натянут ремень привода генератора, вышел из строя регулятор напряжения, неисправен диодный мост (выпрямительный блок), имеется «обрыв» или короткое замыкание в обмотках статора или ротора, не работает конденсатор.

Как вычислить, что именно послужило причиной загорания лампы разряда АКБ? В первую очередь очередь проверяем натяжение ремня привода генератора Он должен прожиматься рукой где-то на сантиметр, но не больше.

Если все в порядке, проверяем регулятор напряжения. Либо заменяем его заведомо исправным, либо измеряем напряжение на клеммах АКБ при помощи вольтметра (мультиметра с режимом вольтметра). Исправный генератор автомобилей ВАЗ 21083, 21093, 21099 должен выдавать не менее 13 В при 3000-3500 об/мин двигателя под нагрузкой (включен свет фар и печка), а при тех же оборотах, но без нагрузки 14.6 – 14.7 В.

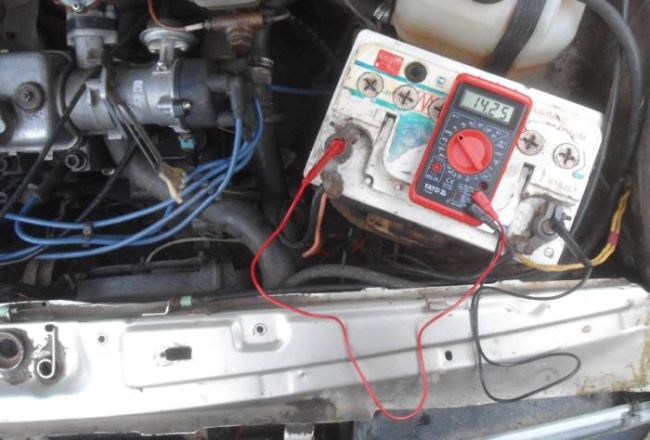

Проверка напряжения выдаваемого генератором автомобиля

Если регулятор напряжения часто выходит из строя стоит обратить внимание на конденсатор генератора подключенный параллельно контактам регулятора и провести его проверку.

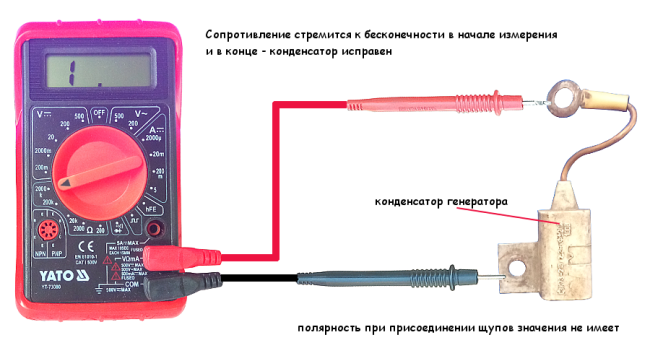

Проверка исправности конденсатора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 при помощи мультиметра

Далее желательно провести проверку диодного моста при помощи омметра или контрольной лампы. Это можно сделать не снимая генератор и не разбирая его.

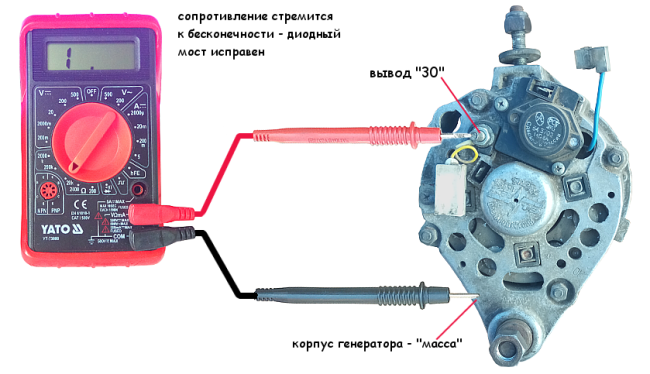

Общая проверка диодного моста генератора 37.3701 на наличие короткого замыкания (можно выполнить без снятия с двигателя автомобиля)

2. Контрольная лампа разряда АКБ не загорелась после включения зажигания и пуска двигателя.

Зарядка так же пропала.

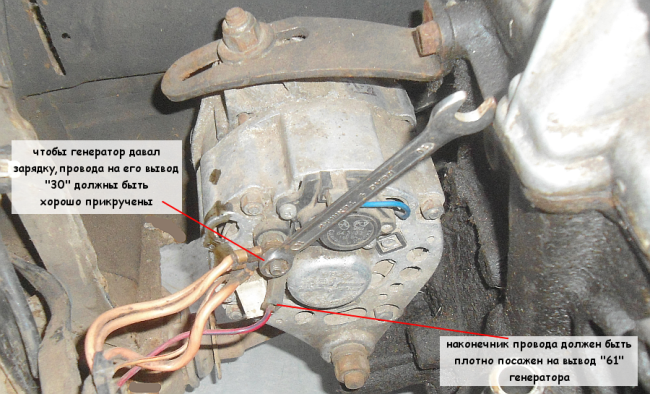

Часто причина проблемы — свалился наконечник провода в с вывода «61» генератора. Или пропал контакт в этом соединении из-за окисления или неплотной посадки.

Так же возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

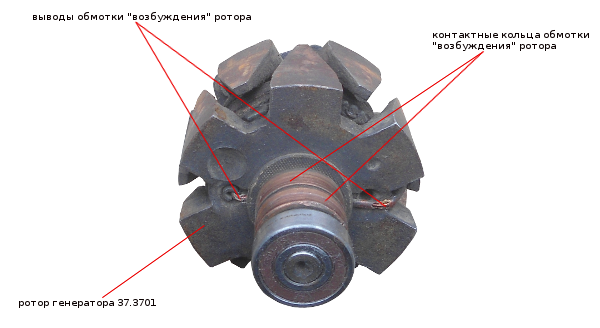

Выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

3. Закипел аккумулятор.

Основная причина закипания автомобильного аккумулятора — слишком большой зарядный ток, вырабатываемый генератором.

Чем выше вращение ротора генератора, тем больше напряжение вырабатываемого генератором тока. При достижения порога 13,6 – 14,6 В (для генератора 37.3701) в работу вступает регулятор напряжения. Выходной транзистор в нем запирается, и ток через обмотку возбуждения прерывается. Когда напряжение падает ниже пороговых значений, транзистор отпирается. Такие циклы запирания-отпирания повторяются с большой частотой, поддерживая значение напряжения на выходе с регулятора в пределах 13,6 – 14,6 В. См. «Принцип действия автомобильного генератора».

В случае, если регулятор напряжения неисправен и автоматического снижения, вырабатываемого генератором напряжения не происходит (оно превышает пороговые значения) ток зарядки АКБ слишком высокий. Электролит в банках аккумулятора в таком случае закипает.

Если имеется подозрение, что генератор выдает слишком большой зарядный ток то следует заменить регулятор напряжения на новый или заведомо исправный. Если аккумулятор продолжает «кипеть» и после замены регулятора, придется заменить его новым так как скорее всего в его банках имеется короткое замыкание. Короткое замыкание в банках — приговор для АКБ.

4. Фары автомобиля тускло светят или мерцают.

В большинстве случаев мерцание фар — признак нестабильной работы регулятора напряжения генератора или слабо натянутого ремня привода.

5. Шум и вой при работе генератора.

Основная причина «воя» генератора — короткое замыкание обмоток статора на «массу». Без снятия генератора с двигателя самостоятельно диагностировать эту неисправность можно только заодно с иными его неисправностями. Сделать это можно в ходе описанной выше проверки: включить мощные потребители (печку, фары), установить обороты в пределах 3000 об/мин и замерить напряжение на клеммах АКБ. Должно быть не менее 13 В. Если меньше, генератор неисправен. Но, тут возможно еще имеется проблема с регулятором напряжения, обмотками ротора, диодным мостом, а не только с обмотками статора.

Что бы точно установить, что обмотки статора замыкают на «массу», нужно снять генератор с двигателя. Разобрать его. И при помощи мультиметра в режиме омметра проверить наличие КЗ.

Проверка обмоток статора генератора на наличие короткого замыкания

Если при работе генератора слышен шум, то скорее всего пришла пора заменить его подшипники. См. «Замена подшипников генератора ВАЗ 2108, 2109, 21099».

Чаще всего выходит из строя передний подшипник генератора, так как он более нагружен

Примечания и дополнения

— Существует «народный» метод проверки генератора путем снятия клеммы с АКБ на работающем двигателе. Он подходит только для карбюраторных двигателей с минимум электроники. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Как проверить работу генератора автомобиля. Основные неисправности и обслуживание генераторов

26.10.2018

Генератор не относится к критически важным узлам авто. Внезапный выход из строя этого агрегата не обездвижит автомобиль сразу, но и уехать далеко на одном только заряде аккумулятора не получится. В этой статье мы разберем, как проверить генератор автомобиля самостоятельно и правильно оценить его состояние.

Содержание:

Неисправности генератора автомобиля

Известно несколько распространенных неисправностей генератора. Кратко рассмотрим их.

1. Износ графитовых щеток или нарушение работы в механизме их подачи по мере износа. Через щетки на ротор подается ток возбуждения. Этот ток генерирует электромагнитное поле, необходимое для работы генератора. Плохой контакт между щетками и кольцами частично или полностью выведет генератор из строя.
2. Отказ регулятора напряжения. Регулятор напряжения служит для изменения напряжения, которое подается на ротор. Именно благодаря этому элементу (вне зависимости от частоты вращения ротора) генератор вырабатывает ток около 14 вольт (в разных моделях авто этот показатель может быть разным).
3. Выход из строя диодного моста. Генератор изначально вырабатывает переменный ток, а вся электроника автомобиля питается постоянным током. Для преобразования переменного тока в постоянный предназначен диодный мост. Перегорание даже одного из диодов в цепи моста приведет к потере работоспособности генератора.
4. Износ подшипников. Ротор опирается на два подшипника качения, которые установлены в корпусе статора. Как и любые другие детали, эти подшипники со временем изнашиваются. В критических случаях может произойти их заклинивание или даже разрушение.

Все вышеперечисленные неисправности генератора авто — устраняемые. Но есть и две поломки, после которых агрегат уже не подлежит ремонту: перегорание обмоток статора или ротора и механическое разрушение корпусных деталей.

Как проверить генератор автомобиля

Есть два основных способа проверки работоспособности генератора.

Первый считается надежным «дедовским» способом, но используется сегодня исключительно на карбюраторных авто. Чтобы проверить генератор, запустите двигатель и снимите отрицательную клемму с АКБ. Если электроника автомобиля продолжает исправно функционировать, то это значит, что генератор исполняет свои функции на уровне, достаточном для работы авто.

Ни в коем случае не применяйте этот способ на современных автомобилях!

Второй способ потребует специального измерительного прибора — мультиметра. Для проверки работы генератора выставьте мультиметр в режим измерения постоянного напряжения от 0 до 20 вольт. На остановленном двигателе подключите черный щуп к минусовой клемме АКБ, красный — к плюсовой. Исправный аккумулятор покажет напряжение около 12,5 вольт. Не отключая мультиметр запустите двигатель. Рабочий генератор подаст заряд на АКБ, и показания на дисплее прибора вырастут. Нормальным считается заряд от 13,5 до 14,5 вольт. Напряжение ниже 13 вольт указывает на явные проблемы с генератором. Также можно на холостых оборотах включить несколько потребителей электроэнергии (обогрев стекол, фары, печку и др.) и посмотреть на показания мультиметра. Просадка напряжения ниже 13 вольт говорит о возможных проблемах в системе зарядки аккумулятора. В этом случае рекомендуется провести диагностику генератора, так как при таком напряжении эксплуатация автомобиля в зимний период будет приводить к систематической недозарядке аккмулятора и, как следствие, незапуску двигателя в морозы.

Для постоянного контроля работоспособности генератора мы рекомендуем обзавестись портативным вольтметром (он имеет также ряд дополнительных функций) или цифровым тестером, работающим от прикуривателя. Он будет отслеживать напряжение в сети и сообщать автовладельцу о проблемах до полного отказа генератора.

Если вам нужна помощь в подборе измерительных приборов, заполните форму ниже.

Кроме того, не помешает проверить состояние подшипников. Для этого потребуется снять приводной ремень и вручную прокрутить ротор генератора за шкив. Хруст шариков, ступенчатость вращения или легкие подклинивания указывают на износ подшипников. Также можно проверить люфт ротора. Если при покачивании шкива в вертикальной плоскости ощущается даже небольшое биение — подшипники критически изношены. Чтобы избежать проблем с генератором, их нужно заменить.

Обслуживание генератора автомобиля

Генератор автомобиля — самодостаточный агрегат, который не требует частого тщательного ухода. Его обслуживание сводится всего к нескольким операциям, в числе которых:

1. Периодическая проверка натяга приводного ремня. В инструкции по эксплуатации эта процедура обычно описывается отдельно для каждой конкретной модели авто. Малый натяг приведет к проскальзыванию ремня с характерным писком. Чрезмерно перетянутый ремень ускорит износ подшипников.
2. Продувка от пыли и внешних загрязнений. Несколько раз в год продувайте генератор сжатым воздухом.
3. Очистка контактов. Следите за состоянием и обязательно чистите контакты после появления окислов. По необходимости меняйте клеммы и поврежденные провода.
4. Замена щеток. Многие автомобилисты не дожидаются отказа генератора, а меняют щетки раз в несколько лет в зависимости от рекомендаций автопроизводителя и пробега.

Исправная работа генератора автомобиля в основном зависит от изначального качества агрегата и натяга ремня. Остальные факторы влияют в меньшей степени.
