Пусковой конденсатор для холодильника для чего нужен

Проверка и замена пускового конденсатора

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Конденсаторы часто становятся причиной поломки кондиционеров, как из проверить, подобрать аналог и заменить читайте в статье.

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Читайте также:

Сколько лошадиных сил в ниссан кашкай

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

Читайте также:

Мотор g4kd на какие автомобили устанавливается

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Читайте также:

Audi a4 b8 как замена радиатора печки

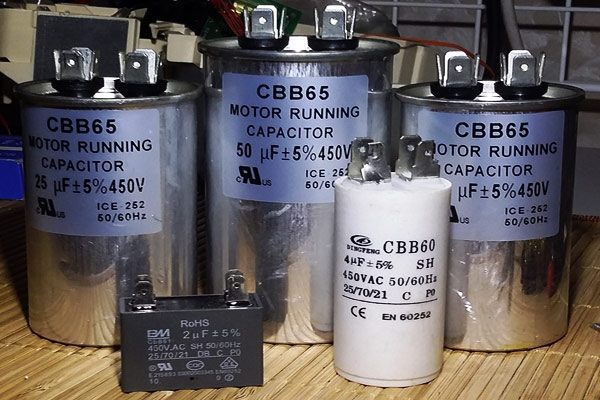

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Тема: Конденсатор в схеме пуска компрессора на бытов.холодильнике.

Конденсатор в схеме пуска компрессора на бытов.холодильнике.

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от VIHTER

Читайте также:

Поцарапал дверь машины что делать

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от hoxlod Сообщение от fylhtq

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от fylhtq

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от vihter

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от vihter

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от vihter Сообщение от hoxlod Сообщение от hoxlod

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от Вьюга4

да можно просто найти паспорт на барановичский компрессор, и посмотреть данные там.

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от vihter

Просмотр профиля
Сообщения форума
Личное сообщение
Домашняя страница

Сообщение от fylhtq

1) ток действительно падает так как 90град смещения фазы и подачи на пусковую (вспомогательную)улучшают крутящий момент ротора электродвигателя

[/quote]но ..ради истины и “закона сохранения энергии” всё же пробуем подсоединить этот же конденсатор параллельно рабочей обмотке и . разочарование, ток снова упал, пусть и не до 0.69, а до 0,73 а, но тоже впечатляюще.[/quote]

2) при подключении конденсатора параллельно рабочей обмотке получаем колебательный контур который работает на одну из частот. ток уменьшается но не факт что увеличится крутящий момент и что улучится запуск двигателя. скорее наоборот.

[/quote]значит выходит, подсоединяя конденсатор параллельно нагрузке, мы можем вводить цифровой прибор в заблуждение, да и не только цифровой.[/quote]

3) фома неверующий. увидел но не поверил.выкинь прибор раз ты ему не доверяешь .

[/quote]продолжаем опыт: теперь конденсатор (3 мкф) подключим параллельно вилке сетевого провода холодильника и что. дополнительная нагрузка, какая бы она ни была, должна увеличить ток , а что видим. ток уменьшается с 0,89 а до 0,75 а.[/quote]

4) подключая конденсатор параллельно вилки образуется тот-же контур + дополнительное сопротивления проводов( до самой вилки) см по схеме (тоже самое что параллельно раб обм)

5) видимо нужно учитывать сопротивление удлинителя.

6) не будем забывать что любой электродвигатель потребляет не только активную но и реактивную энэргию. вспомни параметры переменного тока, так в них можно не только ногу поломать.

Конденсатор для холодильника. Для чего нужен конденсатор в холодильнике

Холодильный агент нагревается во время работы и перед тем, как он поступает в конденсатор. Но после прохождения данного изделия он охлаждается. Конденсатор является трубопроводом, который обычно обладает видом змеевика.

Именно внутрь его и поступают пары от холодильного агента. На змеевик оказывают влияние некоторые окружающие факторы, например, воздух. В крупных холодильных агрегатах для этих целей используется вода. Как правило, внешняя поверхность змеевика не может самостоятельно охладиться при помощи воздуха. Благодаря увеличению количества ребер увеличивается поверхность змеевика. Таким образом, процесс охлаждения осуществляется намного быстрее. Обычно змеевик находится горизонтально, а хладагент подается в верхний виток.

Если холодильник абсолютно новый, то холод в нем генерируется посредствам поглощения тепла во внутренних камерах, а поглощенное тепло при этом выделяется в окружающую атмосферу. Если холодильник не может нормально выделить тепло в течение определенного времени, то его работоспособность может нарушиться. Таким образом, может произойти накопление тепла, компрессор перегреется, а в конденсаторе повысится уровень давления. Когда будет расти давление, появится дополнительная нагрузка на компрессор, чего лучше не допускать.

Почти все современные холодильники, например, торговой марки Zanussi обладают продуманным составом компонентов. Там используются надежные конденсаторы. Но даже они при неправильной эксплуатации могут поломаться. Но профессионалы обычно могут устранить проблему весьма быстро.

Устройство и назначение конденсатора

Конденсатор – это теплообменный блок, в котором происходит переход хладагента из газообразного состояния в жидкое. При этом тепло от сжатых паров хладагента отдается охлаждающей среде. Таким образом происходит снижение температуры хладагента и его конденсация. Чаще всего в качестве охлаждающей среды применяют воздух или воду.

Следовательно, конденсатор предназначен для охлаждения парообразного хладагента и сжижения при высоком давлении. Для различных марок хладагентов температура конденсации составляет от 70 0С до 30 0С. Так как конденсатор обладает достаточно небольшими габаритными размерами и устроен достаточно компактно, то весь процесс охлаждения и конденсации паров хладагента должен происходить быстро.

Этого добиваются специальной конструкцией теплообменника. Обычно он представляет собой змеевик, выполненный из медных, алюминиевых или стальных трубок. Для улучшения теплообмена также используются трубчатые или пластинчатые конденсаторы с оребрением алюминиевыми пластинами.

Конденсатор холодильника: какие задачи он выполняет

Хладагент во время работы нагревается, так же как и перед тем, как ему поступить в конденсатор. Однако, после прохождения данного конденсатора хладагент охлаждается. Поэтому, можно сказать, что конденсатор – это трубопровод, который обычно выглядит как змеевик. Именно сюда и поступают пары хладагента. На змеевик могут оказывать влияние многие окружающие факторы, такие, как воздух. В холодильных больших размеров, для этих целей может использоваться вода.

Конденсатор холодильника выполняет роль охлаждения горячих паров хладагента. В маленьких холодильниках этот эффект достигается с помощью воздуха, в больших ему помогает справляться с работой вода.

Почти все холодильники сегодня, например, Самсунг, Атлант или Индезит обладают грамотным составом компонентов. В них встроены надежные конденсаторы. Однако, даже они при неправильном использовании могут выйти из строя. Устранить эту проблему могут только специалисты.

Разновидности конденсаторов в холодильниках:

Боковой. Данный вид конденсаторов крепиться сбоку устройства и имеет ряд как преимуществ, так и недостатков.
Конденсатор может находиться в устройстве снизу. Такой тип устройств работает быстрее, но очень быстро засоряется.
Модели с пластинчатыми ребрами. Они обладают воздушным охлаждением.

Вне зависимости от типа конденсатора, который находится у вашей модели, постарайтесь держать его в порядке для недопущения поломок.

Применение

Конденсаторы являются неотъемлемой частью любого холодильного оборудования, начиная от бытовых приборов (холодильники, кондиционеры и т.д.) и заканчивая промышленными установками. Обычно конденсаторы объединяются в единый блок с компрессором или испарителем и располагаются внутри холодильного агрегата.

Однако для мощных промышленных и коммерческих установок используются и выносные конденсаторы, выполненные в виде отдельного моноблока, присоединяемого к основному прибору системой трубок. Такое климатическое оборудование применяется для поддержания требуемой температуры воздуха в производственных и складских помещениях, камерах заморозки, а также охлаждения производственного оборудования.

Основные типы конденсаторов

Конденсатор может находиться на задней части холодильника. Этот вариант является наиболее распространенным среди бытовых моделей. Это конструктивное исполнение обладает большим количеством преимуществ, но и не лишено некоторых недостатков. Обычно холодильники торговой марки Toshiba оснащаются именно таким типом конденсатора. Его основным достоинством можно назвать возможность проведения простой очистки. Можно избавиться от загрязнений практически любого типа. Лучше всего чистить конденсатор при помощи обыкновенного пылесоса без специальных насадок. Благодаря этому удается предельно качественно очистить щели конденсатора, которые могут забиваться пылью. Важно сохранять чистоту не на поверхности решетки, а в щелях. Современные мастера говорят о том, что обычно на конденсаторах находится очень много пыли, которая может приводить к поломкам. Как правило, люди даже не думают о чистке щелей до того момента, пока не произойдет поломка. Иногда эксплуатация может продлиться несколько лет без чистки. Но рано или поздно устройство поломается, потому что из-за пыли оно может очень сильно перегреваться, в особенности в жаркое время года.

Также лучше не прислонять холодильник слишком быстро к стене, чтобы разогретый воздух от конденсатора мог без препятствий подниматься наверх. Производители, например, компания Bosch обычно предусматривают установку специальных ограничителей, которые не дают возможности устанавливать холодильник в непосредственной близости около стены.

Конденсатор может находиться с боковой части холодильника. Данный вид исполнения также обладает и плюсами, и минусами. Такое расположение конденсатора обладает самой низкой вероятностью возникновения каких-либо нарушений теплообмена по причине скопления грязи и напыли. Конденсатор, который находится в таком месте, обычно прячется за специальную металлическую пластину, которая обеспечивает защиту изделия от коррозионных процессов и окисления.

Пусковой конденсатор

Итак, начнем с пускового конденсатора и как видно уже из самого названия, такой конденсатор используется лишь в момент запуска электродвигателя. После того, как запущенный двигатель вышел на заданную мощность и частоту, пусковой конденсатор отключают от работы.

Пусковые конденсаторы используются в определенных типах двигателей и в том случае, когда необходимо запустить двигатель, на валу которого присутствует какая-либо нагрузка, мешающая свободному вращению вала.

Как видно из схемы выше, для того, чтобы двигатель запустился, нам нужно нажать на кнопку Кн1, которая подключает конденсатор С1 на время, которое нужно двигателю, чтобы выйти на рабочие параметры.

После этого конденсатор отключается и двигатель продолжает вращаться за счет сдвига фаз в рабочих обмотках. Важно учесть, что рабочее напряжение конденсатора С1 должно быть больше напряжения сети в 1,15 раза.

То есть, например, для домашней однофазной сети нормальное напряжение равно 230 Вольт, что значит у конденсатора рабочее напряжение должно быть не менее 250 Вольт.

Рабочий конденсатор

Теперь давайте перейдем к рассмотрению рабочего конденсатора. Итак, рабочий конденсатор включен в цепь на постоянной основе, и он предназначен для сдвига фаз обмоток электродвигателя.

Для того, чтобы двигатель работал стабильно, параметры конденсатора должны быть подобранны очень тщательно.

Во время работы на рабочем конденсаторе возникает повышенное напряжение, которое превышает рабочее. Поэтому для обеспечения надежной и безаварийной работы нужно использовать конденсатор с рабочим напряжением больше в 2,5-3 раза. То есть 500-600 вольт. Тем самым будет гарантирован необходимый запас по напряжению во время работы.

Так же для рабочего конденсатора крайне важно правильно выбрать емкость и в зависимости от типа соединения обмоток (треугольник или звезда) производится расчет.

Итак, например, у вас есть двигатель с соединенными обмотками в звезду. Формула расчета будет такова:

Если двигатель мощностью 1 кВт с током потребления в 5 Ампер при напряжении 220 Вольт, то конденсатор потребуется емкостью:

4800*5/220 = 109 мФ;

А это значит, что ближайший подходящий конденсатор будет иметь емкость 110 мФ.

При соединении треугольником формула имеет следующий вид:

А это значит, что при тех же параметрах сети и двигателя при таком соединении обмоток потребуется конденсатор емкостью 65 мФ.

Для чего нужен пусковой конденсатор?

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Читайте также Что значит капельная система размораживания холодильника?

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Сравниваем пусковой и рабочий конденсаторы

Теперь давайте произведем сравнение пускового и рабочего конденсаторов и запишем это все в форме таблицы.

Это все, что я хотел вам рассказать о том, чем отличается пусковой конденсатор от рабочего.

Если статья оказалась вам полезна или интересна, тогда оцените ее лайком и спасибо, что уделили свое драгоценное внимание!

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором – менее одной секунды, вторым – более одной минуты, так что следует ждать.

Замена и подбор пускового/рабочего конденсатора

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Когда требуется замена конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Начнем диагностику с визуального осмотра. О капитальной проблеме будет говорить деформация конденсатора или следы утечки. Заметили, что конденсатор вспучило — замените его.

Если видимых признаков повреждения конденсатора нет, его нужно проверить. Расскажем о двух методах проверки — с помощью аналогового омметра и с помощью цифрового тестера.

Читайте также: Штампованные диски на лада ларгус кросс

Первый способ поможет понять, способен ли конденсатор хранить, а затем отдавать электрический заряд. Диагностика может быть выполнена с использованием аналогового омметра.

Перед работой с конденсатором вы должны снять потенциально сохраненный заряд, чтобы избежать травм. Сделайте это, замкнув отверткой с изолированной ручкой все контакты конденсатора. Будьте осторожны — не касайтесь металлической части отвертки!

Приступаем к диагностике.

Установите селектор омметра на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Чтобы проверить конденсатор, прикоснитесь щупом к одной из клемм, вторым щупом коснитесь второго контакта.

Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению. Поменяйте щупы местами — вы должны увидеть такой же результат. Если стрелка не двигается или остается около нуля, то конденсатор сломан.

Чтобы проверить двойной конденсатор, проведите измерение между общим контактом и каждым из других контактов. Общий контакт обозначается буквой C, другие контакты маркируются надписями FAN, HERM или COM.

Чтобы проверить цепь FAN, один щуп присоедините к общей клемме, а второй — к разъему FAN. Стрелка, как и пре проверки одинарного конденсатора, должна отклониться в сторону нуля и вернуться к бесконечному сопротивлению. Таким же способом проверьте цепи HERM илиCOM.

Произведение замены конденсатора холодильника

Часто конденсатор завершает свою исправную работу сам по себе, потому в процессе поломки необходимо обязательно произвести замену конденсатора холодильника, стоимость на который не будет высокой. Данная работа непроста и требует определенных усилий, потому под силу он только специалистам.

Этапы замены конденсатора холодильника:

Сперва следует распарить соединение теплообмена прибора, а также теплотрубки.
Затем необходимо прочистить трубку от припоя.
После нужно заменить старый конденсатор на иной.
Затем требуется произвести состыковку и запаивание трубопровода.

В завершение нужно осуществить сборку оборудования холодильника.

Конденсатор в схеме пуска компрессора на бытов.холодильнике.

Как происходит пуск компрессора на примере эл. схемы бытового холодильника samsung.Какую роль выполняет конденсатор.Если убрать конденсатор-что изменится.И какие будут последствия если предположить что у конденсатора будет пробой.

При подключенном конденсаторе двигатель работает как конденсаторный.кпд больше.что интересно что рабочий ток при подключенном конденсаторе меньше чем без конденсатора гдето на 30%.при пробое конденсатора рабочий ток будет сильно завышен,будет срабатывать тепловая защита,а там уже что раньше случится или вовремя отключат холодильник или сгорит компрессор.пуск при такой схеме включения как у обычного мк.позистор выполняет роль замыкающих контактов.при запуске сначала его сопротивление гдето 25-40 ом потом позистор нагревается и его сопротивление сильно возростает и ток протекает через конденсатор.

Схема подключения пускового и рабочего конденсатора

Рабочий конденсатор постоянно включён в цепь обмотки через него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора — не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Подключение холодильника через конденсатор

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.

Когда и зачем нужно такое подключение

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

Смешивающие конденсаторы [ править | править код ]

В смешивающем конденсаторе тепло- и массообменный процесс происходит путём прямого смешения сред. Охлаждающая вода разбрызгивается в пространстве смешивающего конденсатора. Пар конденсируется на поверхности капель воды и стекает вместе с ней в поддоны, откуда откачивается конденсатными насосами. Взаимное расположение потоков пара и воды может быть параллельным, противоточным или поперечноточным. При противотоке теплообмен более эффективен. Наиболее распространены пароводяные струйные аппараты, использующие струйные инжекторы. Поскольку в конденсат попадает охлаждающая вода с растворённым в ней воздухом и другими примесями, такая смесь не может быть использована для современных паровых котлов, которые предъявляют высокие требования к подготовке питательной воды. Поэтому смешивающие конденсаторы применяются либо в малых паровых машинах, либо в системах охлаждения с т. н. «сухими градирнями», где роль охладителей выполняют закрытые радиаторы. Поэтому охлаждающая вода, проходя через радиаторы, мало загрязняется и может быть присоединена к потоку конденсата.

Поверхностные конденсаторы [ править | править код ]

В поверхностных конденсаторах нет прямого контакта конденсата с охлаждающей водой, поэтому они применяются для любых систем прямого и оборотного охлаждения, в том числе и с охлаждением морской водой.

В корпусе 1 поверхностного конденсатора установлены трубные доски 2, в отверстия которых завальцованы тонкостенные трубки 3. Охлаждающая поверхность конденсатора образуется совокупностью поверхностей трубок, называемых «трубными пучками». Трубки выполняются из латуни или нержавеющей стали, они имеют, как правило, диаметр 24-28 мм и толщину 1-2 мм. Места вальцовки — основной путь попадания примесей в конденсат. Пространство между трубными досками и боковыми стенками конденсатора 4 представляют собой водяные камеры 5 и могут быть разделены перегородками на несколько отделений. Охлаждающая циркуляционная вода подводится под напором через патрубок 6 к нижнему отсеку водяной камеры, проходит по трубкам в поворотную камеру, проходит по другому пучку трубок и удаляется через патрубок 7. При этом вода нагревается примерно на 10 °C. Такой конденсатор называется двухходовым. Могут быть также одноходовые, трёхходовые и даже четырёхходовые конденсаторы. Одноходовые конденсаторы применяются, как правило, в судовых установках, где увеличение расхода охлаждающей воды не имеет практического значения, а также в конденсаторах турбоустановок АЭС, где это диктуется технико-экономическими соображениями.

Пар входит в конденсатор через горловину 8 цилиндра низкого давления турбины, попадает на холодную поверхность трубок 3, конденсируется, стекает вниз и скапливается в сборнике конденсата 9, откуда откачивается конденсатными насосами. Бо́льшая часть пара (свыше 99 %) конденсируется в т. н. зоне массовой конденсации, куда проникает сравнительно мало воздуха. Температура насыщенного пара не превышает обычно 50-60 °C. В зоне охлаждения парциальное давление пара меньше и температура паровоздушной смеси ниже. В этой зоне возможно переохлаждение конденсата, что неблагоприятно сказывается на эффективности установки в целом. Зону охлаждения отделяют перегородкой.

При конденсации в паровой части конденсатора образуется разрежение, то есть давление становится ниже атмосферного. При этом через неплотности в корпусе и через места вальцовки трубок проникает наружный воздух и воздух, растворённый в воде (примерно 0,05-0,1 % массового расхода пара). Попадание кислорода в конденсат влечёт возможность коррозии оборудования. Кроме того, примесь воздуха значительно ухудшает теплотехнические характеристики конденсатора, так как коэффициент теплоотдачи при конденсации пара составляет несколько тысяч кВт/(м²°С), а для паровоздушной смеси с большим содержанием воздуха — всего несколько десятков кВт/(м²°С). Воздух отсасывается пароструйным или водоструйным эжектором через патрубок 10. Так как воздух в конденсаторе смешан с паром, то отсасывать приходится паровоздушную смесь. Попадание в конденсат сырой охлаждающей воды приводит к солевому загрязнению пароводяного тракта, поэтому химический состав конденсата необходимо контролировать. На электростанциях после конденсатных насосов устраивают системы очистки конденсата.

Для расчёта теплотехнических свойств конденсатора используются заводские характеристики конденсаторов. Коэффициент теплопередачи в поверхностном конденсаторе зависит от паровой нагрузки, диаметра и чистоты трубок, скорости воды в трубках, числа ходов и других факторов. Коэффициент теплопередачи резко падает при снижении паровой нагрузки в связи с неравномерностью процесса распространения пара. Для определения коэффициента теплопередачи часто используют эмпирические зависимости, полученные Львом Давыдовичем Берманом (1903—1998), долгие годы проработавшим в ВТИ.

Конденсатор для холодильника. Для чего нужен конденсатор в холодильнике

Конденсатор в холодильнике представляет собой особый теплообменный аппарат, который является важной частью холодильного оборудования. В нем пары хладагента охлаждаются до определенной температуры, после чего, переходят в жидкое состояние.

Чаще всего конденсатор устанавливается на задней стенке устройства. Но существуют и другие вариант расположения этого компонента. От работоспособности конденсатора зависит очень многое, в том числе и работоспособность всего холодильника.

Принцип и особенности работы конденсатора

Принцип работы термоэлектрических и абсорбционных холодильников

Фреон, применяемый в качестве хладагента, подается на осушающий фильтр, который очистит газ от различных твердых частиц и соберет из него всю лишнюю влагу. Дегидрированный и очищенный фреон затем вытечет по капиллярной трубке, которая представляет собой некую границу, разделяющую зоны с высоким и низким давлением.

Поступая из трубки в испаритель, где давление снижается с приблизительно 9 атмосфер до 0,1 атмосферы, фреон закипает из-за теплоты тех продуктов, которые были оставлены в камере для охлаждения. Любая жидкость, закипая, испаряется, и фреон не становится исключением: его пары засасывает компрессор, и весь цикл начинается сначала.

Особое внимание стоит уделить механизмам действия каждого элемента холодильника, ведь именно от них и зависит вся работа холодильной машины. Компрессор включает в себя саму компрессионную установку и небольшой электродвигатель, которые спрятаны в герметичном корпусе. Именно компрессор можно назвать ключевым устройством, обеспечивающим охлаждение, – его постоянная работа по перегонке фреона гарантирует работу всего цикла.

Конденсаторы на холодильник устанавливаются двух типов:

щитовой или листотрубный, который похож на лист металла с посаженным на него змеевиком;
ребристотрубный, представляющий собой змеевик с ребрами.

К примеру, Indesit NBS 18 AA является компрессионным холодильником.

Двухкомпрессионный холодильник – просто одна из разновидностей устройств этого типа, то есть обычный холодильник с морозильной камерой. Один из компрессоров работает на охлаждение «морозилки», второй – на холодильную камеру. Благодаря этому температура в каждой камере может регулироваться отдельно. Недостатком такого холодильника будет повышенное потребление им электроэнергии.

После подключения холодильника к сети ток электричества проходит сквозь замкнутый контакт в терморегуляторе, кнопку заморозки/размораживания, катушку реле пуска и попадает на электродвигатель компрессора. Так как мотор еще не запущен, электроток, протекающий через его обмотку, превышает предельно допустимый в несколько раз, тем самым замыкает контакты и включает «стартер», размыкая контакты реле пуска.

В зависимости от конструкции того или иного холодильника электросистема может быть выполнена различным образом: реле защиты и пуска могут быть объединены, кнопка размораживания может полностью отсутствовать, часто добавляются те или иные элементы. Однако данная схема является основой работы устройства компрессорного типа без технологии «no frost». Применяется, к примеру, в холодильнике LG GL-M 492 GQQL.

Абсорбция – это процесс поглощения некого вещества другим веществом. Так, влага может вбирать аммиак, из-за чего образуется нашатырь, влагу же вбирает, к примеру, соль. По такому же принципу работают и холодильники абсорбционного типа. Если изначально холодильные установки такого типа появились из-за изучения возможности использования жидкого топлива, с развитием промышленности компрессионные установки практически вытеснили их с рынка. Однако затем появлялись все новые и новые технологии, и сегодня оба принципа работы на равных используются при производстве холодильных машин.

Вместо компрессора на абсорбционных холодильниках используется своего рода «котел», который нагревается из-за воздействия электрического тока. В котле находится аммиак, который превращается в пар из-за нагрева, а соответственно, и повышает давление в устройстве. Под действием простых законов физики пары аммиака движутся к конденсатору, где охлаждаются и снова переходят в жидкое состояние.

Читать далее: Клей для фотообоев на флизелиновой и бумажной основе

Сама же схема работы практически идентична схеме компрессионного холодильника. Абсорбционный холодильник работает гораздо тише своего компрессионного «собрата», не зависит от скачков напряжения в сети и не имеет легко выходящих из строя подвижных частей. Но он обладает и своими недостатками: расход электрической энергии несколько повышается, что ведет за собой финансовые затраты.

По этому принципу действия работают холодильники «Морозко».

Устройство и назначение конденсатора

Схема холодильника: чертеж устройства и рабочий узел

Ни одна хладопроизводящая конструкция не смогла бы работать без правильно разработанной схемы, в которой определены все элементы и последовательность их взаимодействия.

Схема холодильника не является исключением. Только разобравшись досконально в чертежах, вы по-настоящему сможете понять принцип работы холодильного оборудования.

На самом деле процесс охлаждения происходит совсем не так, как мы привыкли считать. Холодильники не производят холод, а поглощают тепло, и из-за этого пространство внутри устройства лишено высоких температур. Схема холодильника включает в себя все элементы устройства, которые участвуют в обеспечении охлаждения воздуха внутри устройства, и последовательность действий данного механизма.

Из изображения на схеме можно понять следующее:

Фреон попадает в камеру для испарения, и проходя сквозь нее забирает из холодильного пространства тепло;
Хладагент перемещается в компрессор, а тот, в свою очередь, перегоняет его в конденсатор;
Проходя сквозь вышеуказанную систему, находящихся в холодильнике фреон, остывает, и превращается в жидкое вещество;
Остывавший хладагент попадает в испаритель, и во время прохода в трубку большего диаметра, превращается в газообразную смесь;
После этого он вбирает тепло из холодильной камеры вновь.

Данный принцип работы присущ всем холодильным установкам компрессионного типа.

Конденсатор холодильника: какие задачи он выполняет

Конденсатор холодильника выполняет роль охлаждения горячих паров хладагента. В маленьких холодильниках этот эффект достигается с помощью воздуха, в больших ему помогает справляться с работой вода.

Разновидности конденсаторов в холодильниках:

Боковой. Данный вид конденсаторов крепиться сбоку устройства и имеет ряд как преимуществ, так и недостатков.
Конденсатор может находиться в устройстве снизу. Такой тип устройств работает быстрее, но очень быстро засоряется.
Модели с пластинчатыми ребрами. Они обладают воздушным охлаждением.

Устройство холодильника: из чего состоит прибор

Устройство, состав и принцип работы холодильника, в школе немного изучает предмет физика, вот только не каждый взрослый имеет представление о том, как работает этот аппарат. Анализ и изучение основных технических аспектов даст возможность в быту продлить срок эксплуатации, а так же обезопасить работу обычного холодильного шкафа для дома.

Устройство холодильника проще всего рассматривать на базе прибора компрессионного образца. Ведь сегодня в быту чаще всего используются только такие аппараты.

Вообще холодильные устройства бывают двух типов: абсорбционные и компрессионные. На сегодняшний день более широкое применение имеют, как мы знаем, компрессионные модели холодильников, в которых циркуляция хладагента запускается принудительно, с помощью работы мотора-компрессора.

Обычный холодильник состоит из следующих элементов:

Компрессора, устройства, которое с помощью поршня толкает хладагент (специальный газ), создавая на разных участках системы различное давление;
Испарителя, емкости, которая имеет сообщение с компрессором, и в которую попадает уже разжиженный газ, вбирающий тепло внутри холодильной камеры;
Конденсатора, емкости, где сжатый газ отдает свое тепло окружающему пространству;
Терморегулирующего вентиля, устройства, которое поддерживает необходимое давление хладагента;
Хладагента, смеси газов (чаще всего это фреон), которая при воздействии работы компрессора циркулирует поток в системе, отдавая и забирая тепло на разных участках цикла.

Самым важным моментом в работе именно компрессионного агрегата является то, что он не производит холод как таковой, а охлаждает пространство вследствие вбирания тепла внутри устройства, и переправки его наружу. Данную функцию выполняет фреон. Он, попадая в испаритель, состоящий из алюминиевых трубок, а бывает и спаянных между собой пластинок, испаряется и поглощают тепло. В холодильниках старого поколения корпус испарителя является одновременно корпусом морозильной камеры. Поэтому, при размораживании этого пространства нельзя пользоваться острыми вещами для удаления льда. Если вы нечаянно повредите испаритель, весь фреон выветрится. Без него холодильник работать не будет, и потребуется дорогостоящий ремонт.

Применение

Какие бывают конденсаторы?

Как уже отмечалось выше, конденсаторы могут иметь воздушное или водное охлаждение. Они отличаются не только конструктивными особенностями, но и типом монтажа, а также условиями эксплуатации. Конденсаторы с воздушным охлаждением могут работать практически с любым типом холодильных установок и отличаются сравнительно небольшими размерами.

Конденсаторы с водным охлаждением применяются в промышленных и коммерческих холодильных агрегатах средней мощности. Их основным недостатком является повышенная склонность к коррозии металлических патрубков. Также для работы таких агрегатов требуется дополнительное оборудование, которое будет обеспечивать непрерывную циркуляцию охлаждающей жидкости внутри конденсатора.

Основные типы конденсаторов

Также лучше не прислонять холодильник слишком быстро к стене, чтобы разогретый воздух от конденсатора мог без препятствий подниматься наверх. Производители, например, ]Bosch[/anchor] обычно предусматривают установку специальных ограничителей, которые не дают возможности устанавливать холодильник в непосредственной близости около стены.

Пусковой конденсатор

Рабочий конденсатор

Для того, чтобы двигатель работал стабильно, параметры конденсатора должны быть подобранны очень тщательно.

Итак, например, у вас есть двигатель с соединенными обмотками в звезду. Формула расчета будет такова:

4800*5/220 = 109 мФ;

А это значит, что ближайший подходящий конденсатор будет иметь емкость 110 мФ.

При соединении треугольником формула имеет следующий вид:

Конденсаторы водяного охлаждения

Конденсаторы водяного охлаждения представляют из себя теплообменники различных типов:

1. Кожухотрубный конденсатор (рис 8).

Вода подается по трубам, которые расположены в герметичном корпусе (кожухе). Горячий хладагент охлаждается и конденсируется в межтрубном пространстве, непосредственно контактируя с трубами, по которым течет вода.

Рисунок 8 – Внутреннее устройство кожухотрубного конденсатора Они состоят из стального корпуса в форме цилиндра.

Сам кожух разборный и необходима периодическая чистка водяного контура от загрязнений (рис. 9).

Рисунок 9 – Кожухотрубный конденсатор

Для увеличения площади теплообмена применяют трубы с внешним и внутренним рифлением.

2. Конденсаторы типа «труба в трубе»

Конденсаторы типа «труба в трубе» (рис. 10) состоят из двух соосных трубок, свернутых в спираль. Хладагент может проходить как по внутренней трубке, так и по внешней, в зависимости от конкретной модели теплообменника.

Также трубки могут иметь рифления, применение рифления труб хоть и увеличивает эффективность теплообмена, но и усиливает загрязнение стенок труб со стороны воды, а также увеличивает гидравлическое сопротивление.

Рисунок 10 – Конденсаторы типа «труба в трубе»

Конденсаторы такого типа применяют в холодильных установках небольших мощностей.

3. Пластинчатые конденсаторы

В этом типе конденсатора теплообмен происходит в пространстве между пластинами (рис. 11). Также, как и в других теплообменниках имеется два контура: контур воды, и контур хладагента.

Рисунок 11 – Пластинчатые конденсаторы

Пластины выполнены с рифлением. Данный тип конденсаторов имеет наибольшее гидравлическое сопротивление и при этом наибольшую эффективность в сравнении с другими типами теплообменников, из-за рифленой поверхности пластин и малого пространства между пластинами.

Для конденсаторов водяного охлаждения минимальный температурный напор между температурой конденсации и температурой охлаждающей воды на выходе из конденсатора должен находиться в пределах 3…5 К.

Регулирование производительности водных конденсаторов осуществляется путем изменения расхода воды. Если расход охлаждающей жидкости слишком мал, то поток жидкости будет ламинарным, а не турбулентным, как и должно быть, то коэффициент теплопередачи будет низким.

К преимуществам конденсаторов водяного охлаждения относят: высокую эффективность, малые габариты по сравнению с воздушными. Также в жидкостных конденсаторах можно использовать водопроводную воду, которая используется на предприятии для обычных нужд, однако для такого подхода нужен постоянный расход использованной воды, т.е. она должна обновляться.

К недостаткам: наличие дополнительного контура циркуляции, использование водных ресурсов, загрязнение, окисление водяного контура (дополнительное обслуживание насосов, чистка теплообменника, фильтров).

В холодильных машинах с конденсаторами водяного охлаждения давление конденсации поддерживается с помощью изменения подачи воды. Изменение подачи воды осуществляется с помощью водорегулирующего вентиля установленного на входе воды в конденсатор, а штуцер кожуха сильфона вентиля соединяется трубкой с нагнетательным трубопроводом. При увеличении тепловой нагрузки на конденсатор повышается давление конденсации, которое воздействует на сильфон и расход воды через канал вентиля увеличивается. Это приводит к стабилизации давления конденсации. При остановке компрессора давление в конденсаторе уменьшается и водорегулирующий вентиль закрывается.

Для экономии расхода водопроводной воды, охлаждающий конденсатор, применяют систему оборотного водоснабжения. Отеплённая в конденсаторе вода стекает в сборный бак. За тем подаётся насосом в коллектор градирни, форсунками которого распыляется и орошает насадку из металлических пластин.

Наиболее распространены вентиляторные градирни, в которых поток воздуха создается осевым вентилятором (рис. 12).

Процесс охлаждения происходит за счет испарения части воды при стекании ее тонкой пленкой по специальному оросителю — ячеистой структуре, вдоль которой в противоположном движению воды направлении подается поток воздуха.

Испарение 1 % воды приводит к снижению температуры остальной части воды примерно на 6 К. Охлажденная вода в виде капель стекает в поддон, откуда насосом подается обратно к конденсатору.

Основным преимуществом вентиляторной градирни является то, что она позволяет охлаждать воду до температур ниже, чем температура окружающей среды (температура воздуха по сухому термометру).

Рисунок 12 – Вентиляторная (мокрая) градирня: 1 — вентилятор, 2 — каплеотбойник, 3 — водораспределительная система, 4 — блок оросителя, 5 — поддон

Недостатки вентиляторных градирен:

Требуется подпитка водой как для компенсации испарения и уноса воды, так и для промывки, необходимой для снижения концентрации солей в воде. Суммарные потери составляют примерно 1,5–2 % от расхода воды.
Не работают на антифризах, так как концентрация из-за испарения воды изменяется.
Требуется дорогостоящая система водоподготовки для большинства регионов, так как есть ограничения по жесткости воды.

Основные неисправности водяных конденсаторов:

Потеря герметичности (утечка воды или хладагента);
Неисправности контура циркуляции (неисправности насосов, фильтров).
Загрязнение теплообменной поверхности.

Основные параметры конденсаторов

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Применение [ править | править код ]

Конденсаторы применяются на тепловых и атомных электростанциях для конденсации отработавшего в турбинах пара. При этом на каждую тонну конденсирующегося пара приходится около 50 тонн охлаждающей воды. Поэтому потребность ТЭС и особенно АЭС в воде очень велика — до 600 тысяч м³/час. В маловодных районах охлаждение конденсаторов турбин может производиться воздухом (примером могут служить воздушно-конденсационные установки на Разданской ГРЭС, Армения), однако это ухудшает КПД турбин, вследствие повышения температуры конденсации. В турбинах с противодавлением конденсатор отсутствует — в этом случае весь отработанный пар поступает на производственные нужды.

Разновидности [ править | править код ]

По принципу теплообмена конденсаторы разделяются на смешивающие (конденсаторы смешения) и поверхностные. В смешивающих конденсаторах водяной пар непосредственно соприкасается с охлаждающей водой, а в поверхностных пары рабочего тела отделены стенкой от охлаждающего теплоносителя. Поверхностные конденсаторы разделяются по следующим особенностям:

по направлению потоков теплоносителя: прямоточные, противоточные и с поперечным потоком теплоносителей;
по количеству изменений направления движения теплоносителя — на одноходовые, двухходовые и др.;
по количеству последовательно соединённых корпусов — одноступенчатые, двухступенчатые и др.
по конструктивному исполнению: кожухотрубные, пластинчатые и др.

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

Холодильник без электричества – правда или вымысел?

Житель Нигерии Мохаммед Ба Абба в 2003 году получил патент на холодильник без электричества. Устройство представляет собой глиняные горшки разной величины. Сосуды сложены друг в друга по принципу русской «матрешки».

Холодильник без электричества

Пространство между горшками заполняют влажным песком. В качестве крышки используется влажная ткань. Под действием жаркого воздуха влага из песка испаряется. Испарение воды приводит к снижению температуры внутри сосудов. Это позволяет длительное время хранить продукты на жарком климате без использования электроэнергии.

Знание устройства и принципа работы холодильника позволит выполнить несложный ремонт устройства своими руками. Если система настроена правильно, значит прибор будет работать долгие годы. При более сложных неисправностях следует обратиться к специалистам сервисных центров.

Конденса́тор

(в теплотехнике) (лат. condenso — уплотняю, сгущаю) — теплообменный аппарат, теплообменник, в котором осуществляется процесс конденсации, процесс фазового перехода теплоносителя из парообразного состояния в жидкое за счёт отвода тепла более холодным теплоносителем.

Замена и подбор пускового/рабочего конденсатора

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Принцип работы саморазмораживающегося холодильника

Процесс разморозки в установках с саморазмораживающейся системой происходит автоматически.

Существуют два типа саморазмораживающихся систем:

В аппаратах с капельной системой испаритель находится на задней стенке аппарата. Во время работы аппарата на задней стенке образуется иней. При оттаивании иней стекает по специальным желобам в нижнюю часть прибора. Нагретый до высокой температуры компрессор испаряет жидкость.

В установках с ветряной системой холодный воздух от испарителя на задней стенке задувается специальным вентилятором внутрь корпуса. Во время цикла оттаивания иней стекает по желобкам в специальное отверстие.

Когда требуется замена конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Зачем нужен конденсатор

Холодильные машины представляют собой сложные агрегаты, состоящие из большого количества различных узлов. Одной из важнейших деталей является теплообменный блок, в котором происходит охлаждение и конденсация хладагента — конденсатор. При этом конденсатор может быть включен в конструкцию холодильного агрегата производителем или добавлен по желанию заказчика в виде отдельного блока.

Очень часто при подборе климатического оборудования возникает вопрос: зачем нужен конденсатор? Какой конденсатор лучше – встроенный или выносной?

Для того, чтобы ответить на эти вопросы, следует сначала разобраться, как устроен конденсатор и какие у него есть конструктивные особенности.

Произведение замены конденсатора холодильника

Этапы замены конденсатора холодильника:

Сперва следует распарить соединение теплообмена прибора, а также теплотрубки.
Затем необходимо прочистить трубку от припоя.
После нужно заменить старый конденсатор на иной.
Затем требуется произвести состыковку и запаивание трубопровода.

В завершение нужно осуществить сборку оборудования холодильника.

Важная деталь холодильника: испаритель

Продолжая разбираться в том, как устроен холодильник, рассмотрим его одну из главных составляющих – испаритель, или простыми словами – теплообменник.

Испаритель холодильника, в современных моделях который называют плачущий, очень важная и хрупкая деталь. Если по неосторожности вы повредите данный предмет, то восстановить работу холодильного агрегата будет не так уж и просто.

Строение данного прибора способствует передаче тепла от охлаждаемого элемента к испаряющемуся. Принципиальная разница между конденсатором и испарителем в том, что в первом устройстве хладагент выделяет окружающей среде тепло, а второй поглощает его, забирая из охлаждаемой среды.

Испарители в бытовых холодильниках бывают:

Изготавливают это важный элемент устройства в основном из стали или алюминия. Правильная работа испарителя – главный залог успеха работы всего прибора.

Конденсатор в схеме пуска компрессора на бытов.холодильнике.

Как происходит пуск компрессора на примере эл. схемы бытового холодильника samsung.Какую роль выполняет конденсатор.Если убрать конденсатор-что изменится.И какие будут последствия если предположить что у конденсатора будет пробой.

При подключенном конденсаторе двигатель работает как конденсаторный.кпд больше.что интересно что рабочий ток при подключенном конденсаторе меньше чем без конденсатора гдето на 30%.при пробое конденсатора рабочий ток будет сильно завышен,будет срабатывать тепловая защита,а там уже что раньше случится или вовремя отключат холодильник или сгорит компрессор.пуск при такой схеме включения как у обычного мк.позистор выполняет роль замыкающих контактов.при запуске сначала его сопротивление гдето 25-40 ом потом позистор нагревается и его сопротивление сильно возростает и ток протекает через конденсатор.

Устройство термостата холодильника

Терморегулятор предназначен для поддержания заданной температуры внутри системы. Устройство герметично впаяно с одного конца капиллярной трубки. Другим концом капиллярная трубка подсоединяется к испарителю.

Основным элементом устройства терморегулятора любого холодильника является термореле. Конструкция термореле состоит сильфона и силового рычага.

Сильфоном называют гофрированную пружину, в кольцах которой находится фреон. В зависимости от температуры фреона, пружина сжимается или растягивается. При понижении температуры хладагента пружина сжимается.

А знаете ли Вы, что современные бытовые холодильники используют фреон R600a на основе изобутана. Этот хладагент не разрушает озоновый слой планеты и не вызывает парниковый эффект.

Под воздействием сжатия рычаг замыкает контакты и подключает компрессор к работе. При повышении температуры происходит растягивание пружины. Силовой рычаг размыкает цепь и мотор выключается.

Как подключить без конденсатора

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Как правильно заменить конденсатор

Прежде чем заменить конденсатор, обратите внимание на поверхности трубок и решеток. Если они сильно загрязнены жиром, пылью, грязью, то нарушается теплообмен, что может привести к выходу из строя двигателя вентилятора компрессора. Достаточно тщательно почистить решетку на задней стенке холодильника, и он вновь начнет охлаждать продукты.

Если все восстановить конденсатор невозможно, то следует его заменить. Процедура не сложная, но требует навыков и специального оборудования. Алгоритм замены простой: • откручивайте болты крепления и отделяйте решетку конденсатора от корпуса на 5-10 см; • распаивайте и отделяйте стык соединения тепловой трубки от трубки конденсатора; • замените старый конденсатор на новый; • стыкуйте и спаивайте новое соединение трубок; • закачивайте хладагент. Для замены конденсатора также потребуется специальное оборудование: • баллон для сбора хладагента; • отборочный вентиль; • прокалывающий вентиль; • горелка, заправленная кислородно-пропановой смесью; • комплект слесарного инструмента. Вряд ли стоит обзаводиться профессиональным оборудованием для ремонта холодильников, если в вашем доме он всего один. Стоимость ремонта холодильника намного ниже, чем приобретать и содержать оборудование для обслуживания холодильной техники. Возложите ответственность за ошибки ремонта на профессионалов, они, по крайней мере, за них заплатят сами.

Выберите Вашу марку холодильника

AEG	Ardo	Ariston	BEKO	Bosch	Candy
Daewoo	Electrolux	General-Electric	GoldStar	Gorenje	Hansa
Hitachi	Indesit	Kaiser	kuppersbusch	liebherr
Miele	National	Neff	Panasonic	Samsung	Sharp
Siemens	Snaige	Stinol	Supra	Toshiba	Vestel
Vestfrost	Whirlpool	Zanussi	Atlant	Бирюса	Zil
Минск	Мир	Норд	Ока	Саратов	Смоленск

Подключение холодильника через конденсатор

Когда и зачем нужно такое подключение

Как подключить и запустить

Подключение компрессора холодильника через пускозащитное реле.

Watch this video on YouTube

Схема

Как работает холодильник: принцип работы устройства

Под воздействием компрессора испарившиеся пары фреона выходят из испарителя и переходят в пространство конденсатора (систему из трубок, располагающуюся внутри стенок, а так же на задней части устройства). В этом конденсаторе хладагент относительно быстро остывает и постепенно становится жидким. Двигаясь в испаритель, газовая смесь сушится в фильтре-осушителе, а затем проходит сквозь капиллярную трубку. При входе в испаритель, увеличиваясь во внутреннем диаметре трубки давление резко падает, и газ превращается в парообразное состояние. Такой цикл повторяется столько, пока внутри устройства не будет достигнута заданная температура.

Как работает холодильник, должен знать каждый его владелец. Это даст возможность избежать непредвиденных проблем с устройством, и вовремя реагировать на возможные сбои в его работе.

В холодильниках со встроенной системой Ноу Фрост («без инея»), имеется только один испаритель. Он спрятан в морозилке под пластиковой стенкой. От него холод передается с помощью вентилятора. Тот, в свою очередь, расположен за испарителем. Сквозь технологические отверстия поток холодного воздуха попадает в морозильную, а потом и в холодильную камеру. Для того, чтобы оправдать такое название холодильник с системой «no frost» оборудован программой оттаивания. Это значит, что несколько раз в сутки в устройстве срабатывает таймер, который активизирует нагревательный элемент под испарителем. Произведенная жидкость испаряется за пределы холодильника.

Для определения холодопроизводительности, применяются следующие «стандартные» показатели температурного режима:

Температура кипения хладагента в испарителе должна быть на уровне пятнадцать градусов по Цельсию ниже нуля;
Конденсация достигается при температуре в пределах минус тридцать градусов соответственно шкалы по Цельсию;
Всасывание паров хладагента происходит при пятнадцати градусах по Цельсию.

Смешивающие конденсаторы [ править | править код ]

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

Двигатель.
Конденсатор.
Испаритель.
Капиллярная трубка.
Осушительный фильтр.
Докипатель.

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

А знаете ли Вы, что на долю холодильника приходится 10 % всей потребленной электроэнергии. Открытая дверца прибора увеличивает потребление электричества в несколько раз.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.
