Для моторов с наддувом и непосредственным впрыском нужно особое топливо. Или это маркетинг? Разбираемся с bp

Споры на тему автомобильного топлива начались десятки лет назад и до сих пор нисколько не потеряли своего азарта. Меняется разве что тематика обсуждения: если в советские годы обсуждались способы перевода мотора на более низкооктановый и дешевый бензин, то сегодня, наоборот, только и разговоров о том, что лучше заливать 95 или 98, а то и 100 вместо 92. Мол, и расход ниже, и мотору от этого только лучше. Давайте вспомним, как и почему двигателестроение пришло к высокооктановому топливу, зачем оно необходимо и действительно ли современные моторы требуют «современного бензина».

Чем современные двигатели отличаются от старых?

Эволюция двигателей внутреннего сгорания – тема глубокая и многогранная, но мы не будем даже пытаться объять необъятное. Давайте сразу отметим ключевые факты о моторах, которые многие сегодня воспринимают как должное. Прежде всего, современные автомобили демонстрируют невероятные мощностные и динамические показатели при скромном литраже двигателей. Что еще важней, они вышли на новый уровень топливной экономичности и экологичности выхлопа. Все это стало возможным благодаря применению передовых инженерных решений – сложнейших систем прямого впрыска топлива и рециркуляции отработанных газов, многоступенчатых катализаторов и сажевых фильтров, и, конечно же, расширению полномочий управляющей электроники, которая посредством многочисленных датчиков контролирует все этапы формирования и сгорания воздушно-топливной смеси. Однако современный двигатель, как и любая другая высокоточная механика, предъявляет особые требования к качеству горюче-смазочных материалов и, в первую очередь, моторного топлива.

Что же заставляло производителей автомобильной техники совершенствовать свои двигатели? Как ни банально это прозвучит, в первую очередь – это ужесточение требований экологического законодательства, которое закреплено в Женевском Соглашении, впервые утвержденном в 1958 году. Кроме того, основные требования к выбросам вредных веществ автомобилями и двигателями установлены в Правилах ООН № 49 (грузовые автомобили и автобусы), №83 (легковые автомобили и легкие грузовики) и №96 (дизели сельскохозяйственных и лесных тракторов, внедорожных транспортных средств). Именно ужесточение требований к выбросам вредных веществ автотранспортных средств и двигателей побуждало производителей искать все более эффективные решения. Кардинально изменить ситуацию могла только оптимизация процесса сгорания топливовоздушной смеси. В частности, надо было заставить весь её объём воспламениться в максимально короткое время. А здесь была необходима высокая точность дозировки и точность момента впрыскивания. Сделать это можно было, только подняв давление впрыска топлива и применив электронное управление процессом топливоподачи.

Наглядный пример – то, как это реализовано в легковых турбодизелях, где сейчас практически повсеместно применяется система прямого впрыска типа common rail. Ее принципиальное отличие от других систем заключается в наличии топливного аккумулятора высокого давления, или как ее еще называют, топливная рампа. Дизельное топливо подается насосом под высоким давлением в эту рампу, а из нее направляется к форсункам. Такая схема обеспечивает массу преимуществ, включая отличное распыление топлива, равномерность подачи топлива вне зависимости от частоты вращения коленвала и высокоточное многократное дозирование в процессе рабочего цикла. А управляющая электроника позволяет регулировать давление и момент начала впрыска в очень широком диапазоне. Все это обеспечивает практически полное сгорание дизельного топлива в цилиндрах и, как следствие, высокую экономичность двигателя и низкую токсичность выхлопа.

Быстродействие системы питания и точность дозировки топлива стали для инженеров-дизелистов ключевыми параметрами. Поэтому на двигателях последнего поколения электрогидравлические форсунки уступили место пьезоэлектрическим, время срабатывания которых составляет 0,1 мс – в 5 раз меньше, чем у предшественников. Кардинально выросло и давление: если в прежние времена рядные ТНВД выдавали не более 600 бар, то системы common rail третьего поколения с пьезофорсунками уже вышли на уровень 2500 бар.

Бензиновые моторы не отстают от дизельных: они тоже прошли долгий путь от карбюраторов до непосредственного впрыска. Здесь эта технология также не нова, но широкое распространение получила лишь в последние 20-30 лет, а сейчас становится все популярнее. Такая система питания дает те же преимущества: это и возможность точной настройки рабочих параметров, и «послойный» впрыск, когда топливо подается в цилиндр несколько раз за такт, и выигрыш в экономичности, и снижение вредных выбросов. Ну а оборотную сторону медали мы уже знаем: повышенные требования к качеству бензина, т. к. форсунки работают в условиях высоких температур и давления и быстро закоксовываются.

Ведь, по сути, форсунка представляет собой достаточно простой электромагнитный клапан игольчатого типа, что предопределяет загрязнение как основную причину его выхода из строя. Форсунка не очень боится механического засорения – фильтры, установленные в топливной магистрали и самой форсунке, успешно отсеивают частицы размером свыше 20 микрон. Гораздо большую опасность представляет загрязнение продуктами сгорания топлива, которые со временем перекрывают распылительные каналы и нарушают нормальную работу игольчатого клапана. На дизельных и бензиновых моторах с прямым впрыском топлива ситуация усугубляется тем, что здесь распылители форсунок выходят в камеру сгорания, а значит, нагреваются они еще быстрее. И нагар формируется уже не только внутри, но и на поверхности распылителей.

Еще одна технология, помимо прямого впрыска, позволившая вывести моторы на новый уровень мощности и экологичности – это наддув. О том, что такое наддув, знают все: это принудительная подача в цилиндр под давлением большего количества воздуха, позволяющая сжечь за один такт большее количество топлива и тем самым повысить мощность мотора при том же рабочем объеме. Зародившись в прошлом веке как инструмент повышения мощности в судовых дизелях, наддув доказал свою эффективность в автоспорте, а затем прочно закрепился в двигателестроении как одна из ключевых технологий. При этом наддув стимулировал развитие не только двигателей, но и топлива для них. Ведь рост давления в камере сгорания в бензиновых двигателях приводит в том числе и к повышению риска детонации, так что современные турбированные двигатели, как правило, требуют бензина с октановым числом не ниже 95.

Итак, наддув, непосредственный впрыск и высокая степень сжатия – это ключевые особенности современных двигателей.

Изменилось ли топливо так же сильно, как двигатели?

Разумеется, за эти десятилетия эволюционировали не только двигатели, но и топливо. Даже если вспомнить не столь далекое прошлое, то как бензин, так и дизельное топливо были иными. Во-первых, топливо стало другим по компонентному составу. Модернизация большинства НПЗ России, проведенная в последние два десятилетия, позволила как существенно увеличить глубину переработки нефти, так и улучшить качество производимых компонентов, в т. ч. и высокооктановых. В состав бензина теперь повсеместно вовлекаются продукты установок сернокислотного алкилирования, низкотемпературной изомеризации, каталитического и ароматического риформинга, каталитического крекинга (кстати, бензины каталитического и ароматического риформинга и сернокислотного алкилирования обеспечивают получение топлива с октановым числом 95 и выше). Ранее большинства из перечисленных процессов не было в технологических схемах российских НПЗ. Во-вторых, ранее при производстве топлива практически не использовались присадки, а если и использовались, то негативный побочный эффект от их применения перечеркивал выгоду. Сейчас же некоторые эксплуатационные характеристики топлива невозможно достичь только за счет применения технологических процессов/методов производства на НПЗ. Так, для производства того же дизельного топлива на НПЗ используются депрессорно-диспергирующие, цетаноповышающие, противоизносносные и антистатические присадки. При производстве бензина в случае необходимости применяют антиокислительные и октаноповышающие присадки.

Отдельно стоит остановиться на присадках, ведь они также претерпели существенные изменения. Расскажем сначала об эволюции присадки для повышения октанового числа. В прошлом одной из популярных октаноповышающих присадок являлся тетраэтилсвинец. Состав, разработанный в США в 20-е годы прошлого века, был столь же эффективен, сколь и ядовит. Применение этилированного бензина, «улучшенного» с помощью тетраэтилсвинца, приводило к выбросам огромных объемов вредных соединений и накоплению свинца в организме, а люди, работавшие на производствах, массово гибли от отравления. Тем не менее тетраэтилсвинец продержался в массовом производстве бензина до 70-х годов, а полностью запрещен в большинстве стран мира был и вовсе к началу 21 века. Россия ввела запрет на этилированное топливо в конце 2002 года – на тот момент его оборот уже был невелик. Соответственно, все современные бензины, производящиеся в России, являются неэтилированными, а повышение октанового числа достигается другими, более безопасными методами.

Как правило, так называемого «октанофонда» большинства НПЗ сейчас вполне достаточно, чтобы производить товарный бензин без использования каких-либо «сторонних» октаноповышающих компонентов. Дополнительным высокооктановым компонентом, который сейчас повсеместно используется при производстве бензина, является метил-трет-бутиловый эфир (МТБЭ) с октановым числом 115 (МТБЭ является малоопасным веществом). Он применяется, как правило, для выпуска бензина с октановым числом 100 и выше.

Одним из последних требований автопроизводителей стало требование к уровню отложений на важных деталях двигателя (форсунки инжекторов, впускные клапаны). Ведь общеизвестно, что отложения образуются от сгорания любого топлива – это неизбежный процесс. Основное влияние на уровень и скорость образования отложений оказывает именно компонентный состав топлива: чем больше в нем непредельных и ароматических углеводородов, тем быстрее происходит процесс смоло- и нагарообразования на деталях двигателя. Достичь требуемого автопроизводителями уровня отложений невозможно только за счет совершенствования технологий производства на НПЗ. Поэтому улучшение данного эксплуатационного показателя стало возможным только за счет разработки многофункциональных моющих присадок. Поэтому здесь на сцену выходит отдельный класс компонентов топлива: моющие присадки.

Как работают моющие присадки?

Казалось бы, какие еще моющие присадки нужны машине? Что они должны отмывать? Ответ на этот вопрос мы дали чуть выше: топливо по своей природе при сгорании неизбежно образует отложения на деталях двигателя. А это со временем, несомненно, отражается на его нормальной работе. И зависимость здесь простая: чем больше пробег, тем больше отложений.

Косвенным признаком наличия существенного объема отложений на впускных клапанах, форсунках, камерах сгорания может являться увеличение расхода топлива и нехарактерная работа двигателя, вплоть до выхода из строя его важнейших деталей. Здесь продукты сгорания могут превращаться в твердые смолистые отложения, которые снижают поперечное сечение трубопроводов и каналов, нарушая нормальное движение воздушно-топливной смеси. Даже попав в цилиндры, топливо не всегда сгорает без остатка. Те же самые смолистые вещества оседают на впускных клапанах в виде твердых отложений, которые в просторечии называются нагаром. Со временем эти отложения нарушают форму камеры сгорания и правильность посадки клапанов, изменяя их пропускную способность. Как следствие, развиваются завихрения воздушно-топливной смеси, причем на автомобилях с непосредственным впрыском возникают проблемы с самим ее формированием.

Последствия загрязнения отражаются на эксплуатационных характеристиках: двигатель запускается с трудом, работает неустойчиво на холостых оборотах, часто перегревается и потребляет слишком много топлива, активно загрязняя окружающую среду. Снижаются четкость реакций на нажатие педали газа, динамика и эластичность. Деградация перечисленных параметров развивается постепенно, поэтому автовладелец ее практически не замечает и долгое время сохраняет уверенность в исправности своего автомобили. В зону особого риска попадают современные турбодизельные двигатели, которые отличаются особо сложной конструкцией системы впрыска топлива и демонстрируют повышенную чувствительность к загрязнениям. Некачественное дизтопливо вызывает появление характерного нагара на распылителях и иглах форсунок, что приводит к нарушению корректности их работы. Затрудняется холодный пуск, падает мощность и растет расход топлива. Ключевую важность все это приобретает для владельцев техники коммерческого назначения, поскольку при больших пробегах даже незначительное увеличение потребления топлива оборачивается серьезными финансовыми потерями. К тому же отложения сокращают интервалы между ремонтами двигателя и оказывают самое непосредственное влияние на срок его службы.

Можно ли избавиться от смолистых отложений в камере сгорания, на клапанах, форсунках и других деталях силового агрегата? Разумеется, да. Наилучшие результаты в теории обещает полная переборка двигателя, однако это процедура долгая, дорогая и не всегда целесообразная с экономической точки зрения. Специальные препараты, которые предполагается периодически заливать в топливный бак, бывают как недостаточно эффективными, так и излишне агрессивными в плане химического воздействия на элементы топливной системы. Мировая практика показывает, что есть более действенный и, самое главное, более комфортный для автовладельцев способ поддержания двигателя в чистоте.

Речь идет о комплексных моющих присадках, вводимых в состав моторного топлива. Такие присадки, помимо собственно моющего агента, включают в себя ингибиторы коррозии, деэмульгаторы, растворители и несущую жидкость на минеральной, полусинтетической или синтетической основе. Ингибитор обеспечивает надежную защиту от коррозии, покрывая бак и систему питания защитной пленкой. Деэмульгатор борется с таким побочным эффектом действия моющего агента, как образование топливо-водяной эмульсии. Растворитель повышает текучесть топлива, что принципиально важно при низких температурах, а жидкость-носитель способствует стеканию остатков нагара с клапанов, уменьшая вероятность их «залипания». В бензиновых пакетах может присутствовать также модификатор трения. То есть, «фирменное» топливо на крупных АЗС– это не просто переплата за бренд.

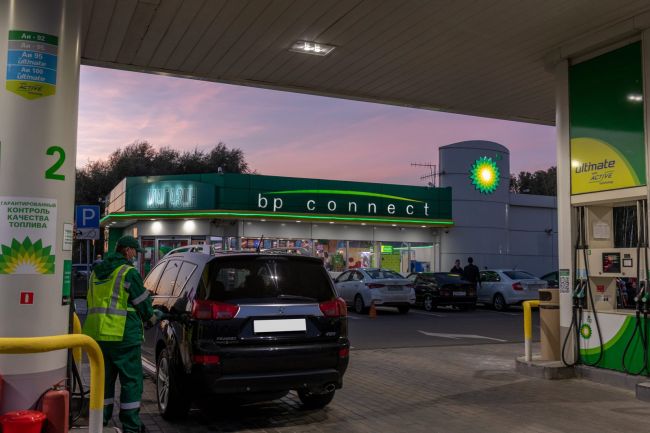

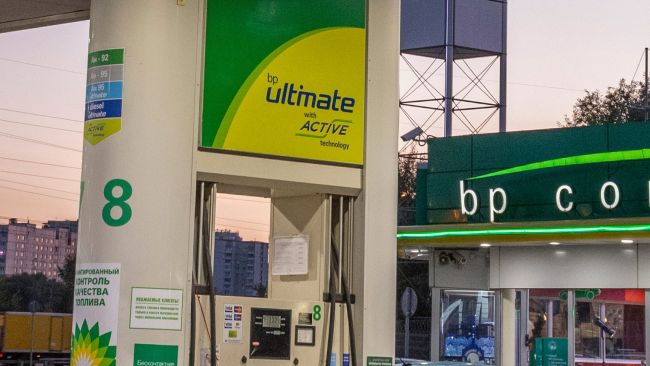

Например, розничная сеть bp еще в 2018 году вывела на наш рынок топливо с технологией ACTIVE, которой отведено гораздо больше задач, чем обычно. Она не только удаляет существующие отложения, но и предотвращает формирование новых. Ну а чистота топливной системы обеспечивает следующие логичные преимущества: восстановление мощности мотора, продление его ресурса и экономию топлива благодаря корректной работе топливной аппаратуры. Причем очистка происходит не только за счет обычного растворения отложений: в bp заявляют о технологии активных молекул, которые, во-первых, связываются с частицами отложений и тем самым разрушают слой, унося грязь в камеру сгорания, а во-вторых, прикрепляются к чистым металлическим поверхностям и защищают их от образования налета. При этом защитный слой, по словам инженеров bp, эффективно образуется уже с первой заправки. Таким образом, регулярное применение современного топлива BP Ultimate с технологией ACTIVE обеспечивает не только корректную и эффективную работу любых двигателей, от старых до самых современных, но и продлевает их срок службы, а также помогает увеличить пробег на одном баке за счет восстановления рабочих характеристик топливной системы. Топливный портфель bp включает в себя не только бензины с технологией ACTIVE, но и дизельное топливо, которое в полной мере выполняет те же функции по очистке и защите мотора и топливной системы. А учитывая стоимость ремонта дизельной топливной аппаратуры, для многих владельцев таких машин топливо с технологией ACTIVE в долгосрочной перспективе может дать даже большую выгоду, чем для тех, кто ездит на бензине.

Ну а в заключение можно, наконец, дать ответ на вопрос, которым мы задались в самом начале. Действительно ли современные моторы с наддувом и непосредственным впрыском требуют особого топлива? Однозначно да. В вопросе выбора топлива для своего автомобиля всегда необходимо строго следовать рекомендациям автопроизводителей. Если автопроизводитель рекомендует к заправке топливо с ОЧ не ниже 95 и содержащее моющую присадку, то только таким топливом и следует заправляться. Но в чем качественное топливо всегда оказывается впереди, так это в обеспечении чистоты и продлении ресурса мотора и топливной системы, а вместе с этим и снижении расхода, и увеличении пробега на одной заправке. Поэтому такое топливо, так BP Ultimate с технологией ACTIVE, будет актуальным для любых моторов в любом возрасте

Немного про турбонаддув. Часть 3

В первых двух частях я собрал информацию о различных технологиях турбонаддува и принципах их действия. В этой части я расскажу, какие из описанных мной технологий использует BMW в своих автомобилях. А также чуть более подробно рассмотрю дизельный двигатель BMW под индексом N47.

Часть 3. Так какую же технологию использует BMW? Владельцы современных BMW, открыв капот своей машины, скорее всего увидят надпись TwinPower Turbo, причем как на бензиновых, так и на дизельных моделях. Честно говоря, эта фраза может ввести в заблуждение неискушенного пользователя.

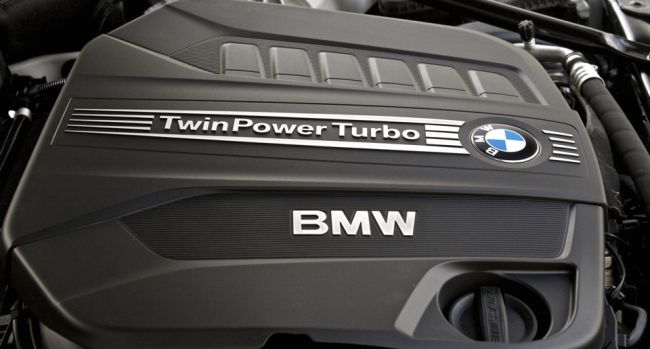

BMW TwinPower Turbo

Так что же все-таки значит TwinPower Turbo? По большому счету, ничего, кроме того, что на двигателе вашего авто установлен турбонаддув. В современных моторах BMW используется практически вся гамма технологий турбонаддува, описанная мной во второй части. На бензиновых моторах используются твин-скролл турбины. На дизельных агрегатах — турбины с изменяемой геометрией. А на самых мощных дизелях в линейке — твин-турбо с турбинами разных размеров. Замечу, что пишу здесь о гражданских моделях, не затрагивая M-версии. Самые мощные дизели BMW, на которых установлено три турбонагнетателя, я также не затрагиваю. К слову, на BMW 7 серии нового поколения, возможно, будет установлен дизельный двигатель с четырьмя турбинами…

Сама BMW объясняет значение TwinPower Turbo так: на бензиновых мотор под этим понятием скрывается сочетание турбонаддува Twin-scroll, прямого впрыска, а также систем Valvetronic и Double VANOS. Для дизельных двигателей TwinPower Turbo обозначает сочетание турбонагнетателя с изменяемой геометрией и системы впрыска топлива Common Rail. Таким образом можно сделать вывод, что TwinPower Turbo — не что иное как просто-напросто маркетинговый термин.

Немного про мотор N47 Расскажу немного про мотор BMW N47. Этот 2-литровый дизельный двигатель был запущен в производство в 2007 году, имеет аж 10 модификаций и 8 степеней форсировки от 116 до 218 л.с. Устанавливался этот мотор на широкую гамму моделей, включающую в себя следующие: 1-серия: E81, E82, E87, E88, F20, F21 2-серия: F22 3-серия: E90, E91, E92, E93, F30, F31, F34 4-серия: F32, F33, F36 5-серия: E60, E61, F07, F10, F11 X1: E84 X3: E83, F25 Как видно, мотор N47 очень популярен. Проще было бы сказать, на какие модели этот мотор НЕ устанавливался.

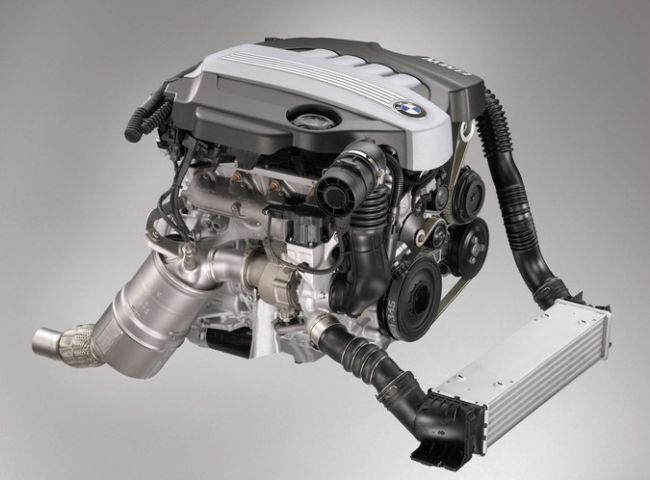

Дизельный двигатель BMW N47

На фото выше представлена версия с одним турбокомпрессором с изменяемой геометрией. Twin-turbo схема использовалась только на двух модификациях этого мотора — N47D20T0 (204 л.с.) и N47D20T1 (218 л.с.). Именно модификация N47D20T1 установлена на моем автомобиле. В некоторых источниках можно встретить другое обозначение этой модификации — N47D20D.

Отличие BMW 320d от 325d (F-серия) Модели BMW с обозначением 20d (120d, 320d, 520d и т.д.) всегда оснащались 4-цилиндровыми двигателями. А вот модели 25d были 4-цилиндровыми не всегда. Сильно далеко в историю я не полезу, расскажу только о тех модификациях, с которыми встречался сам. Так вот, на пятерке E60 525d до рестайлинга устанавливался рядный 6-цилиндровый двигатель объемом 2,5 л. После рестайлинга модель 525d скрывала под капотом также рядный 6-цилиндровый мотор, но уже объемом 3,0 л. Конструктивно это был тот же двигатель, что и на моделях 530d и 535d. На пятерке F10 525d этот 6-цилиндровый мотор продержался только до рестайлинга. После рестайлинга на 525d прописался 4-цилиндровый мотор N47. Печально конечно, что 25d — это больше не легендарный 3-литровый 6-цилиндровый дизель. Но что поделать, такова дань экологии и общей тенденции даунсайзинга двигателей внутреннего сгорания.

Итак, мы выяснили, что моторы на 320d и 325d установлены 4-цилиндровые. Остается разобраться с тем, одинаковые ли это моторы по железу. Первым делом разберемся с турбонаддувом.

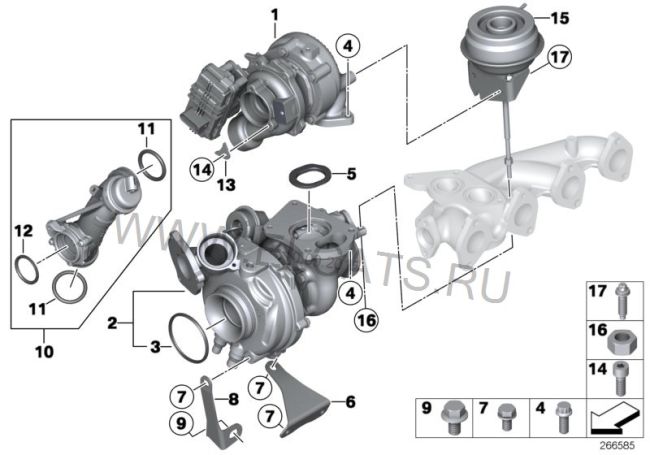

BMW 325d (N47D20D): схема выпускного коллектора

Чтобы наверняка разобраться в том, сколько турбонагнетателей установлено на 320d и 325d, я открыл оригинальный каталог запчастей BMW и пробил по нему свой VIN и VIN от BMW 320d F30 (184 л.с.). Выше представлена схема выпускного коллектора двигателя N47D20D на BMW 325d. А ниже — такая же схема для N47D20C (N47D20O1) на BMW 320d:

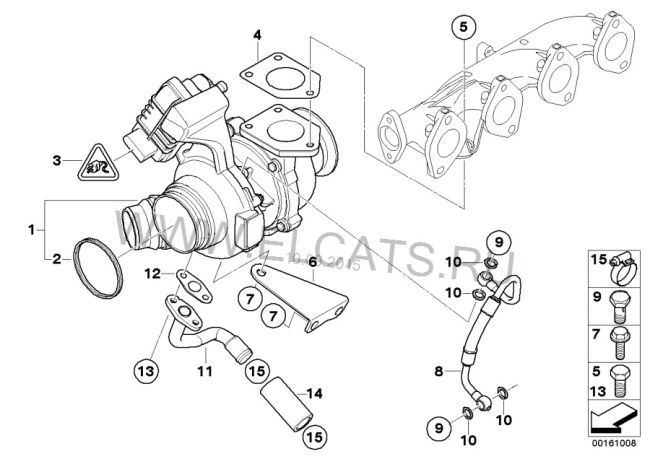

BMW 320d (N47D20C): схема выпускного коллектора

По схемам отчетливо видно, что на 325d установлено два турбонагнетателя, т.е. используется схема Twin-turbo. В 320d — один турбонагнетатель с изменяемой геометрией. Кроме турбин, на этих моторах используются разные распредвалы (впуск и выпуск), а также выпускные коллекторы (обусловлено различными технологиями турбонаддува). Тем не менее, моторы имеют большую степень унификации, используются одинаковые: маховик, поршни-шатуны, механизм ГРМ (цепи верхняя и нижняя, натяжители).

Еще одно различие между двумя модификациями — у 320d одна выхлопная труба, у 325d — две. Почему? Опять же, смотрим схему:

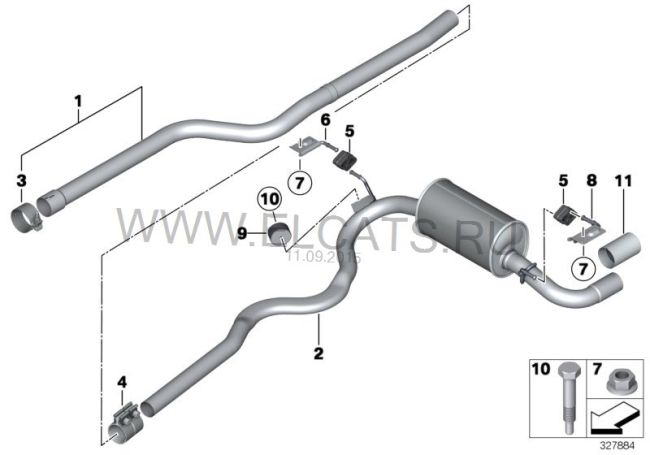

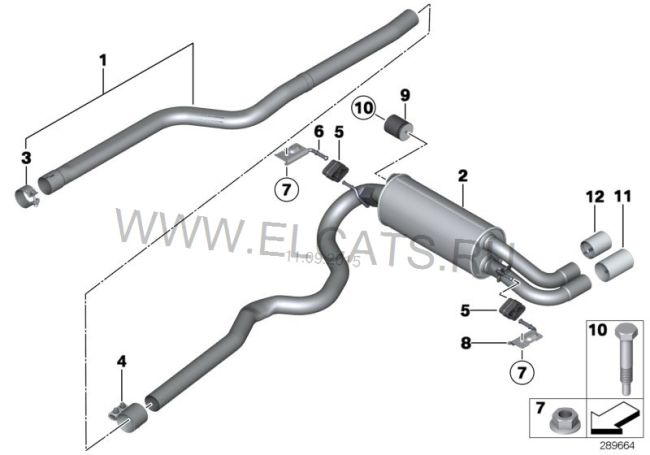

Выхлопная система BMW 325d (N47D20D) Выхлопная система BMW 320d (N47D20С)

По схемам выше видно, что различие заключается только в последней банке. Все остальное идентично.

Несколько слов о надежности двигателя N47 Напоследок хочу сказать пару слов о конструктивных особенностях мотора N47. Интернет пестрит информацией о проблемах с этим дизельным двигателем. О том, что мотор этот крайне неудачный и проблемный. Главная его проблема — это цепь в приводе ГРМ. Считается, что цепной привод ГРМ — это необслуживаемый узел, который рассчитан на весь срок службы авто. Но есть очень много случаев, когда цепь ГРМ на моторе N47 растягивалась и требовала замены на совсем небольших пробегах, до 100 тыс. км и даже раньше. Главный симптом при этом это шум, который доносится из подкопанного пространства при работе мотора. Если этот шум вовремя не распознать, то цепь в конце концов порвется, и тогда мотор можно будет выбросить. Дополнительный геморрой заключается в том, что инженеры BMW решили расположить цепь ГРМ в задней части мотора (та, что ближе к салону, или это все-таки передняя?):

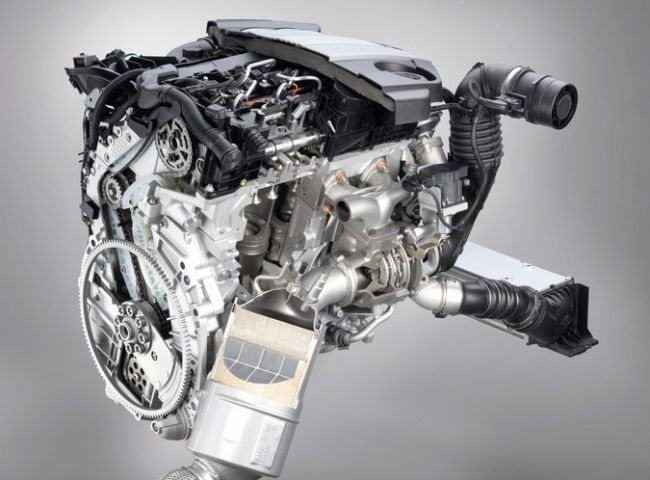

Цепной ГРМ в двигателе BMW N47

Так как мотор расположен продольно, то для замены цепи нужно его снять, иначе заменить цепь невозможно. Соответственно, процедура эта сложная и дорогая. На сайте BMW пишут, что такое расположение было использовано для лучшей защиты пешеходов при наезде. Интересно, что BMW так и не признала проблему с цепью ГРМ, как конструктивный недочет, и не объявляла сервисной кампании по этому поводу. Предположу, что такая сервисная кампания оказалась бы слишком дорогой, учитывая большую распространенность мотора N47. Если неполадки с цепью начинались в течение гарантийного срока, то цепь конечно меняли по гарантии. Но если это происходило уже после окончания гарантии, то владельцам предлагалось заменить цепь за свой счет. Для сравнения приведу пример VAG, где были аналогичные проблемы с цепью ГРМ на моторе 1,4 TSI. Проблема решилась банальной сменой поставщика цепей — оказалось, что они были недостаточно прочными. Тем не менее, сервисная кампания все-таки была проведена. Благо, для замены цепи снимать мотор не требовалось.

Две другие проблемы мотора N47 — это сложные и дорогие форсунки в топливной системе, а также пластиковые заслонки выпускного коллектора, которые со временем ломаются и их обломки могут попасть в турбонагнетатель и дальше прямо в цилиндры. Так или иначе, все вышеперечисленное не помешало этому мотору получить премию «Международный Двигатель Года» трижды (!), в 2008, 2010 и 2011 годах.

Радует лишь то, что, по информации в сети, мотор был доработан и проблема с цепью ГРМ была решена в моторах после 2011 года выпуска. Очень хотелось бы на это надеяться.

Какой вывод можно сделать из всего написанного выше? Самое главное, теперь можно авторитетно заявить, что никакой оригинально программы для двигателя BMW 320d (184 л.с.) от 325d НЕ СУЩЕСТВУЕТ! Моторы довольно серьезно отличаются по железу. Если вы решите делать чип-тюнинг на этом моторе, то имейте в виду, что версия 184 л.с. — это самая мощная заводская версия вашего мотора на сегодняшний день. Ни одна компания, занимающаяся чип-тюнингом, вам не скажет наверняка, как стороннее программное обеспечение повлияет на ресурс и надежность вашего двигателя. Это узнаете вы сами через пару лет, ну или новый владелец вашего авто.

Тема: Турбо-мотор 1,6 что о нем пишут люди.

Турбо-мотор 1,6 что о нем пишут люди.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ КРОССОВЕРА ПЕЖО 3008 ©

«Тот, кто не смотрит вперед, оказывается позади» (Герберт Уэллс)

Peugeot 3008 получил новое семейство бензиновых двигателей Peugeot серии EP II-го поколения, разработанных совместно концернами PSA и BMW Group.

За прошедшие с начала производства пять лет, двигатели семейства EP четыре года подряд (!), с 2007 по 2010 г.г., завоёвывали титул “Engine of the Year” (“Двигатель года”), уверенно доказывая своё совершенство. Многие ноу-хау и инновационные технологии производства и конструкции этих двигателей до сих пор являются уникальными. Однако время не стоит на месте. Характеристики, ещё вчера казавшиеся фантастическими, сегодня уже мало кого удивляют. Чтобы отвечать завтрашним запросам завтрашних покупателей, была проведена модернизация двигателей семейства EP, результатом которой стало появление их II-го поколения. Это, собственно относительно того, что моторы по сравнению с предыдущей генерацией, известных на профильных форумах все же изменились. Неоценимую услугу для усовершенствования, казалось бы совершенных агрегатов, оказал опыт реальной эксплуатации двигателей EP в совершенно разных климатических и социальных условиях. Модернизация проходила по принципу : «взять лучшее, остальное довести до совершенства». Оставшись практически неотличимыми от предыдущих снаружи, двигатели II-го поколения довольно сильно изменились внутри. Но прежде, чем узнать об особенностях двигателей EP II-го поколения, рассмотрим их …

Основные данные и характеристики.

Двигатели семейства EP – продукт сотрудничества концернов PSA и BMW Group, к которому в прямом смысле можно применить эпитет “двигатели XXI-го века”. Сегодня этими двигателями комплектуются автомобили марок Peugeot и Citroen группы PSA и Mini Cooper и Cooper S, выпускающиеся BMW Group в Великобритании. Окончательная сборка двигателей происходит на заводе “Franciase de Mechanique” в Дуврине (Франция), производство на котором полностью роботизировано, а сам завод считается одним из самых современных и крупных в мире. это, несомненно, приятно, что рука дяди Васи тудой еще не добралась .

Контроль качества является приоритетным как для BMW Group, так и для PSA. Для его осуществления внедрён так называемый “сверхкоординированный” контроль качества производства и поставок комплектующих, а также принцип полной прозрачности контроля качества на всех заводах-смежниках.

Бензиновый двигатель EP6С (1.6 л VTi / 120 л.с.)

Бензиновый двигатель EP6CDT (1.6 л THP/ 150 и 156 л.с.)

Варианты сочетания с КПП:

Вот, оно, главное, пожалуй.

Особенности двигателей семейства EP II-го поколения.

II-е поколение двигателей EP является результатом модернизации предыдущей конструкции. Были критически оценены все особенности конструкции, опыт эксплуатации двигателей на автомобилях Peugeot 308 и Mini Cooper в разных климатических и социальных зонах. По-новому были расставлены приоритеты и акценты на, казалось бы, бесспорные преимущества конструкции двигателей EP. Но, обо всём по порядку …

Инновации, применённые в конструкции двигателей семейства EP позволяют считать их одними из самых современных и совершенных в мире. Ниже перечислены самые важные особенности их конструкции:

Система изменения фаз газораспределения VTi ( “Variable Valve and Timing injection”) (Двигатель EP6C)

Система VTi — это система, не только сдвигающая по времени фазы газораспределения, расширяющая или сужающая их, но и изменяющая положения впускных клапанов (в пределах 0.2 – 9,5 мм). Она имеет много общего с “фирменной” технологией BMW, называемой “Valvetronic®”. Для владельцев автомобилей Peugeot 3008 система VTi — это синоним повышенной мощности и крутящего момента, а также “гладкой” работы двигателя, которые сочетаются с низким расходом топлива и минимальным уровнем токсичности выхлопных газов. Двигатели EP6С, оснащённые системой VTi, в отличие от других двигателей, используют комплекс механических и электронных элементов с целью минимизации использования для управления дроссельной заслонки, устаревшего и очень несовершенного узла регулирования подачи поступающей в цилиндры рабочей смеси. При неполном открытии привычная заслонка создаёт слишком большое сопротивление потоку воздуха, что приводит к увеличению расхода топлива и повышению токсичности выхлопных газов. Однако, “старую” дроссельную заслонку не убрали из двигателя совсем. На большинстве режимов работы двигателя заслонка остаётся полностью открытой и лишь на некоторых режимах “просыпается”.

Как это работает:

В двигателях EP6С на Peugeot 3008 привычная цепочка «впускной распределительный вал (1) — коромысло — клапан» была дополнена эксцентриковым валом (2) и промежуточным рычагом (3). Поворот эксцентрикового вала (2) осуществляется электроприводом. Шаговый электродвигатель, управляемый компьютером, поворачивая эксцентриковый вал (2), увеличивает или уменьшает плечо промежуточного рычага (3), задавая необходимую свободу перемещения коромыслу (4), с одной стороны опирающемуся на гидроопору (5), а с другой, воздействующему на впускной клапан (6). Меняется плечо промежуточного рычага (3) — меняется высота подъема клапанов, от 0.2 мм до 9.5 мм (7) в соответствии с нагрузкой на двигатель.

Какие преимущества обеспечивает система VTi будущему владельцу:

Экономия топлива. Применение системы VTi обеспечивает солидную экономию топлива, которая, по расчетам, на холостом ходу достигает 15 — 18%, а при наиболее часто используемом диапазоне оборотов — до 8 — 10%. В этом случае клапан поднимается всего на 0.5-2.3 мм, и проходящий через этот зазор воздух, благодаря большей скорости потока, полнее смешивается с бензином. Образуется смесь с заранее заданными и оптимальными свойствами. Само собой разумеется, что двигатели EP6С удовлетворяют требованиям экологических норм EURO 5. Кстати, теоретически, двигатель с системой VTi должен быть непривередлив к качеству бензина и легко “переваривать” даже обычный 92-й бензин. Однако, специалисты Peugeot, после исследований, рекомендуют в России применять бензин только с октановым числом не ниже 95.

В общем, преимущества использования системы VTi вполне компенсируют потенциальное повышение себестоимости двигателя увеличившейся мощностью, возросшей экономичностью и тем, что так ласкает душу любого водителя – ДРАЙВом!

Турбокомпрессор BorgWarner “Twin-Scroll” (Двигатели EP6CDT 156 л.с.)

Эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах количество выхлопных газов невелико, а скорость их мала, поэтому турбина раскручивается до небольших оборотов, и компрессор почти не подаёт в цилиндры дополнительный воздух. В результате этого эффекта бывает, что до трёх тысяч об/мин двигатель “не тянет”, и только потом, после четырёх-пяти тысячоб/мин, “выстреливает”. Этот эффект называют” турбоямой”. Причём, чем больше размеры и масса комплекта турбина / компрессор (ещё называемый “картриджем”), тем дольше он будет раскручиваться, не поспевая зарезко нажатой педалью газа. По этой причине двигатели с очень высокой литровой мощностью и турбинами высокого давления, страдают “турбоямой” в первую очередь. У турбин низкого давления “турбояма” почти не наблюдается, однако, высокой мощности на них достичь невозможно.

Один из вариантов решения проблемы “турбоямы”- турбины с двумя “улитками”, называемые Twin-Scroll. Одна из “улиток” (чуть большего размера) принимает выхлопные газы от одной половины цилиндров двигателя, вторая (чуть меньшего размера) — от второй половины цилиндров. Обе подают газы на одну и ту же турбину, эффективно раскручивая её, как на низких ,так и на высоких оборотах.

Турбокомпрессор двигателя EP6CDT имеет важную особенность: схема наддува Twin-Scroll с раздельным выпускным коллектором, подающим отработавшие газы от каждой пары цилиндров по отдельности, а не от всех четырех сразу. В результате этого полностью отсутствует эффект “турбоямы”, а эффективная работа двигателя начинается уже с 1400 об/мин.

Есть и ещё одна очень важная особенность турбокомпрессора этого двигателя – наличие системы автономного охлаждения. Управление насосом (9) охлаждения турбокомпрессора осуществляется отдельным компьютером.

Время осуществления циркуляции охлаждающей жидкости в контуре после выключения двигателя может достигать 10 минут. Благодаря наличию этого контура, использование так называемых “турботаймеров” не требуется, а долговечность и безотказность работы турбокомпрессора увеличивается в несколько раз.

Самое заметное отличие системы непосредственного (прямого) впрыска топлива от “классической” многоточечной состоит в расположении форсунки. Если у обычных впрысковых моторов она “смотрит” из впускного коллектора на клапан, то в системах непосредственного (прямого) впрыска распылитель форсунки находится непосредственно в камере сгорания. Отсюда и название впрыска – “непосредственный”. Смесеобразование происходит прямо в цилиндре и камере сгорания (отсюда, кстати, второе название – “прямой” впрыск), что позволяет избежать огромного количества потерь и оптимизировать сгорание топлива.

Маслонасос и насос охлаждающей жидкости с изменяемой производительностью.

Интеркулер (Двигатели EP6СDT 150 и 156 л.с.)

Оптимальный выбор турбы твинскролл 400х.п.

т.к. делали все не у нас, не знаю насчет косяков, но скоро разберем и узнаем.

а еще я прочитал спецификакию 1.5xtr

Garrett Ball bearing CHRA 56.5mm Turbine Wheel 71mm XT Compressor wheel

и еще

Originally designed for our 2.0L customers in the UK, the Dom 1.5XT-R uses the Garrett GT 56.5mm turbine instead of the full 60mm turbine of the Dom 2.5XT-R.

очевидно, что это даже близко не gtx2860, это обрезанная версия GT3071. Но даже с бОльшим турбинным колесом чем у GT2860 производитель ее рекомендует для 2л моторов. Т.е. отсюда опять же очевидно, что с мотором 2.5 турбина будет создавать излишнее противодавление в выхлопе, машина никуда не поедет, что и видно по ссылкам выше. Спасет ситуацию только опционный хаузинг с AR 0.73 (10см).
