Как далеко может передавать FM-передатчик? Как это рассчитать?

Когда мы устанавливаем радиостанцию, все, что мы знаем, — это область, которую необходимо охватить. Но сколько ватт FM-передатчики могут соответствовать требованиям, мы обычно не уверены. И эта статья может дать вам некоторые идеи и методы. В этой статье в основном рассказывается о факторах, влияющих на дальность передачи FM-передатчик, мощность FM-передатчика в зависимости от диапазона, как рассчитать покрытие радиопередатчик, и как улучшить дальность радиопередачи передатчика.

Добро пожаловать, чтобы поделиться этим постом, если он будет вам полезен!

#content

1. Факторы Это влияет на зону покрытия FM-передатчика

Многие владельцы, менеджеры и практики FM-радио часто спрашивают: «Сколько километров проедет мой 5w FM? передатчик, FM-передатчик 15 Вт, FM-передатчик 30 Вт, FM-передатчик 50 Вт, FM-передатчик 100 Вт, 300 Вт FM передатчик, FM-передатчик 500 Вт, FM-передатчик 1000 Вт, FM-передатчик 2000 Вт, FM 3 кВт Передатчик, а FM-передатчик мощностью 5 кВт идут? »На эти вопросы нет однозначного или однозначного ответа. Причина в том, что существует так много факторов, которые будут определять, как далеко будет ваш FM-передатчик. путешествовать. Теоретически дальность передаваемого радиосигнала бесконечна независимо от используемой мощности, в основном это продолжается и продолжается до тех пор, пока не встретит препятствие. Большая мощность FM-передатчика помогает проникать в любые препятствия. Учитывая это, при проектировании и планировании станции всегда лучше учтите эти факторы, ограничивающие диапазон. Факторы, влияющие на дальность передачи FM Передатчик можно резюмировать следующим образом:

1) выходная мощность FM-передатчика (TPO) Это самый важный фактор. Чем больше мощность FM-передачи, тем больше расстояние связи. Но на самом деле из-за стоимости мощность передатчика ограничена.

2) Тип коаксиального кабель используемый.

3) Расход коаксиального кабеля (Длина кабеля).

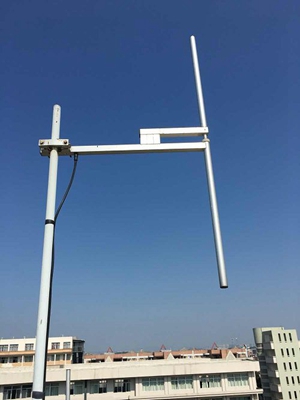

4) Тип и усиление антенна используемый Чем выше антенна, тем дальше расстояние связи. Когда передатчик использовать с высоким коэффициентом усиления направленными антеннами, можно значительно улучшить связи направлении плотности мощности (поля). Приемник использует высокий коэффициент усиления направленных антенн может значительно улучшить соотношение сигнал / шум и улучшить прочность поле рецепции, таким образом, чтобы значительно улучшить дальность связи. В настоящее время подходит для антенны ISM / SRD-группа бесплатную лицензию на использование беспроводных устройств связи являются следующие:

(1) Штыревая антенна (спиральные антенны, стержневая антенна): усиление 0

12 дБ, требуется установка вне помещения, подходит для стационарных машин на большие расстояния.

Примечание: антенна с большим усилением имеет большие геометрические размеры. В частности, направленные или всенаправленные антенны с высоким коэффициентом усиления требуют установки вне помещения, чтобы они могли работать наилучшим образом. Поэтому при выборе антенны необходимо учитывать удобство установки и использования. И нажмите здесь познакомиться с наиболее часто используемыми типами антенн

6) количество и высота деревьев и зданий в районе антенны.

7) Тип местность (плоский или холмистый) вокруг места антенны.

8) эффективные высоты FM антенны Различные условия одинаковы: чем выше высота FM-антенны от плоскости земли, тем дальше расстояние связи. Особенно в городских условиях увеличение высоты антенны может значительно повлиять на дальность связи, чем увеличение мощности передачи.

2. Мощность FM-передатчика в зависимости от диапазона

Предполагая, что антенна имеет хороший обзор, частота четкая и используется портативный приемник среднего качества, типичные значения диапазона мощности передачи следующие:

Мощность передатчика в зависимости от диапазона

3. Как Рассчитать Диапазон радиопередатчика

Логарифмическая формула используется для расчета потери мощности сигнала на заданном расстоянии. Основная формула: 10n * log10 (d) + C, где d — расстояние передачи, n — показатель потерь на трассе, а C — константа. При передаче мощностью 6 Вт дальность передачи составит 3 мили. При 15 Вт дальность действия увеличивается до 5 миль, при 40 Вт до 10 миль и при 100 Вт до 15 миль. Общее практическое правило состоит в том, что для удвоения дальности передачи потребуется в четыре раза больше энергии.

4. Как увеличить Диапазон FM-передатчика

На какой частоте работает радиостанция, если её длина волны равна 300 м?

В 14:21 поступил вопрос в раздел ЕГЭ (школьный), который вызвал затруднения у обучающегося.

Вопрос вызвавший трудности

Ответ подготовленный экспертами Учись.Ru

Для того чтобы дать полноценный ответ, был привлечен специалист, который хорошо разбирается требуемой тематике «ЕГЭ (школьный)». Ваш вопрос звучал следующим образом: На какой частоте работает радиостанция, если её длина волны равна 300 м?

После проведенного совещания с другими специалистами нашего сервиса, мы склонны полагать, что правильный ответ на заданный вами вопрос будет звучать следующим образом:

ответ к заданию по физике

НЕСКОЛЬКО СЛОВ ОБ АВТОРЕ ЭТОГО ОТВЕТА:

Работы, которые я готовлю для студентов, преподаватели всегда оценивают на отлично. Я занимаюсь написанием студенческих работ уже более 4-х лет. За это время, мне еще ни разу не возвращали выполненную работу на доработку! Если вы желаете заказать у меня помощь оставьте заявку на этом сайте. Ознакомиться с отзывами моих клиентов можно на этой странице.

Карпова Эллина Даниловна — автор студенческих работ, заработанная сумма за прошлый месяц 64 600 рублей. Её работа началась с того, что она просто откликнулась на эту вакансию

ПОМОГАЕМ УЧИТЬСЯ НА ОТЛИЧНО!

Выполняем ученические работы любой сложности на заказ. Гарантируем низкие цены и высокое качество.

Деятельность компании в цифрах:

Зачтено оказывает услуги помощи студентам с 1999 года. За все время деятельности мы выполнили более 400 тысяч работ. Написанные нами работы все были успешно защищены и сданы. К настоящему моменту наши офисы работают в 40 городах.

Ответы на вопросы — в этот раздел попадают вопросы, которые задают нам посетители нашего сайта. Рубрику ведут эксперты различных научных отраслей.

Полезные статьи — раздел наполняется студенческой информацией, которая может помочь в сдаче экзаменов и сессий, а так же при написании различных учебных работ.

Красивые высказывания — цитаты, афоризмы, статусы для социальных сетей. Мы собрали полный сборник высказываний всех народов мира и отсортировали его по соответствующим рубрикам. Вы можете свободно поделиться любой цитатой с нашего сайта в социальных сетях без предварительного уведомления администрации.

Площадка Учись.Ru разработана специально для студентов и школьников. Здесь можно найти ответы на вопросы по гуманитарным, техническим, естественным, общественным, прикладным и прочим наукам. Если же ответ не удается найти, то можно задать свой вопрос экспертам. С нами сотрудничают преподаватели школ, колледжей, университетов, которые с радостью помогут вам. Помощь студентам и школьникам оказывается круглосуточно. С Учись.Ru обучение станет в несколько раз проще, так как здесь можно не только получить ответ на свой вопрос, но расширить свои знания изучая ответы экспертов по различным направлениям науки.

Основные параметры передатчиков и приемников

Чтобы понять, что представляет собой тот или иной девайс, необходимо знать его параметры. Коль скоро мы собрались строить приемники и передатчики – неплохо было бы знать, по каким критериям они классифицируются.

Основные параметры передатчиков

Основные параметры приемников

Рабочая частота (частотный диапазон), МГц или кГц

Тип модуляции: амплитудная (АМ) / частотная (ЧМ)

Мощность выходного сигнала, Вт

Чувствительность по входу, мкВ

Выходное сопротивление, Ом

Входное сопротивление, Ом

Чувствительность по входу, мВ

Мощность выходного сигнала, Вт

Коэффициент нелинейных искажений (КНИ) НЧ тракта (включая модулятор)

КНИ НЧ тракта, включая демодулятор

Теперь все по порядку.

Рабочая частота (частотный диапазон)

Если передатчик или приемник жестко настроены на определенную частоту – то можно говорить об одной рабочей частоте. Если в процессе работы возможно перестраивать рабочую частоту, то надо назвать диапазон рабочих частот, в пределах которого может осуществляться регулировка.

Измеряется в килогерцах (кГц), мегагерцах (МГц) или гигагерцах (ГГц).

Раньше для определения частотного диапазона чаще использовали не частоту, а длину волны. Отсюда пошли названия диапазонов ДВ (длинные волны), СВ, (средние волны) КВ (короткие волны), УКВ (ультракороткие волны).

Чтобы пересчитать длину волны в частоту, нужно поделить на нее скорость света (300 000 000 м/с). То есть,

c – скорость света (м/с)

Теперь вам нетрудно посчитать, что наши деды называли «ультракороткими волнами». Да да, не удивляйтесь, диапазон 65…75 МГц – это уже не просто «короткие» а «ультракороткие». А ведь их длина целых 4 метра! Для сравнения, длина волны мобильника стандарта GSM – 15…30 см (в зависимости от диапазона).

С развитием техники и освоением новых частотных диапазонов, им начали давать невообразимые названия вроде «сверхкороткие», «гиперкороткие» и т.п. Сейчас для обозначения диапазона чаще используют частоту. Это удобнее хотя бы даже тем, что не нужно ничего пересчитывать и помнить скорость света. Хотя, скорость света все равно помнить не помешает 🙂

Мы будем, в основном, работать с вещательными диапазонами УКВ. Их два: УКВ-1 — то что в народе так и называют «УКВ», и УКВ-2 — то, что принято называть «FM». Название FM происходит от английского Frequency Modulation — Частотная Модуляция (о модуляции читаем ниже). Вообще-то, если серьезно, то называть частотный диапазон по виду модуляции — технически безграмотно. Однако, в народе это название прочно укоренилось и стало нарицательным. С этим уже ничего не поделаешь.

Тип модуляции

Широко используется два типа модуляции: амплитудная (АМ) и частотная (ЧМ). По-буржуйски это звучит как AM и FM . Собственно, всеми любимый диапазон “ FM ” получил название именно благодаря частотной модуляции, с которой работают все радиостанции данного диапазона. Есть еще фазовая модуляция, сокращенно – ФМ, но уже, нашенскими буквами. Попрошу не путаться с буржуйским FM !

ЧМ, в отличие от АМ, более защищена от импульсных помех. Вообще говоря, на частотах, на которых расположены радиостанции УКВ-диапазона, применение ЧМ более удобно, чем АМ, поэтому она там и применяется. Хотя, телевизионный сигнал все равно передается с амплитудной модуляцией, независимо от частоты. Но это уже совсем другая история.

Частотная модуляция бывает узкополосная и широкополосная. В вещательных радиостанциях используется широкополосная ЧМ – ее девиация составляет 75 кГц.

В связных радиостанциях и прочей не вещательной радиотехнике чаще применяют узкополосную ЧМ, с девиацией порядка 3 кГц. Она более защищена от помех, поскольку допускает более острую настройку приемника на несущую.

Итак, наши диапазоны: УКВ-1 — 65,0. 74,0 МГц, модуляция — частотная УКВ-2 («FM») — 88,0. 108,0 МГц, модуляция — частотная

Мощность выходного сигнала

Чем мощнее передатчик – тем дальше он может передать сигнал, тем легче этот сигнал будет принять.

Почти в каждом описании жучка пишется его дальность действия. Обычно – начиная от 50 м и заканчивая тремя километрами… Серьезно воспринимать эту информацию нельзя. Ни за что не польщайтесь дальностью в 1 км в условиях города, или не расстраивайтесь сильно пятидесятью метрами на открытой местности – ведь авторы никогда не дают параметры приемника, с которым тестировался данный жучок. А именно – они не называют чувствительность этого приемника. А ведь от нее многое зависит. Можно тестировать мощный передатчик при помощи приемника с паршивой чувствительностью – и получить в результате маленький радиус действия. Или наоборот, слушать маломощный передатчик через чувствительный приемник – и получить большую дальность. Поэтому, рассматривая схему жучка, в первую очередь обращайте внимание не на громкие слова, а на голые факты. А именно – попытайтесь прикинуть мощность передатчика. Обычно мощность в описании жучка не указывается (авторы ее просто не меряют, считая достаточным померить «дальность»). Поэтому нам остается только «на глаз» определить, на что способен жук.

Для этого нужно смотреть на:

— Напряжение питания. Чем больше – тем больше мощность (при прочих равных условиях)

— Номинал транзистора, стоящего в оконечном каскаде (или генераторе, если антенна подключена прямо к нему). Если стоит какой-нибудь паршивый КТ315 – большой мощности от схемы можно не ждать, не дождетесь. А если попробуете поднять – транзюк, ничего не говоря, просто предательски взорвется… Лучше, если стоит транзистор КТ6хх или КТ9хх, например, КТ608, КТ645, КТ904, КТ920 и т.д.

— Сопротивления транзисторов в коллекторной и эмиттерной цепях оконечного каскада. Чем они меньше – тем больше мощность (ппру).

Для сравнения скажу так: мощности в 1 Вт хватает в городских условиях где-то на километр при условии, что чувствительность приемника – порядка 1мкВ.

Чувствительность приемника

Ну мы уже начали говорить о чувствительности.

Чувствительность зависит процентов на 90 от «шумности» входного каскада приемника. Поэтому, для достижения хороших результатов, необходимо использовать малошумящие транзисторы. Часто используют полевики – они поменьше шумят.

У приемников диапазона УКВ, чувствительность обычно находится в пределах 0,1…10мкВ. Приведенные значения – крайности. Чтоб получить чувствительность 0,1 – надо изрядно попотеть. Так же, как и надо очень сильно не уважать себя, чтоб сделать приемник с чувствительностью 10мкВ. Истина где-то посередине. Порядка 1…3 мкВ – оптимальное значение чувствительности.

Выходное сопротивление передатчика

Это очень важно знать, потому что можно сделать очень прекрасный мощный передатчик и не получить от него и десятой доли номинальной мощности благодаря неправильному согласованию с антенной.

Итак, антенна обладает сопротивлением R , скажем 100 Ом. Чтоб излучить при помощи этой антенны мощность P , допустим – 4 Ватта, нужно приложить к ней напряжение U , которое рассчитывается по закону Ома:

U2 = PR U2 = 100*4 = 400 U = 20 В

I = P/U = 0,2А = 200мА

Считаем: P = UI = U(U/R) = 20(20/200) = 2 Вт

В два раза меньше! То есть, физически, выходной каскад готов прокачать 4 Ватта, но не может, так как ограничен напряжением в 20 Вольт.

Другая ситуация: сопротивление антенны – 50 Ом, то есть – в 2 раза меньше. Что получается? На нее пойдет двойная мощность, через оконечный каскад потечет двойной ток – и транзистор в конечном каскаде многозначительно накроется медным тазом…

Короче говоря, к чему я это все? А к тому, что необходимо знать, какую нагрузку мы вправе подключить к выходу передатчика, а какую – не в праве. То есть, необходимо знать выходное сопротивление передатчика.

Но нам надо знать и сопротивление антенны. А вот тут-то сложнее: его очень сложно измерить. Можно, конечно, рассчитать, но расчет не даст точного значения. Теория всегда немного расходится с практикой. Как же быть?

Очень просто. Существуют специальные схемы, которые позволяют изменять выходное сопротивление. Они называются «схемы согласования». Наиболее распространены два вида: на основе трансформатора и на основе П-фильтра. Схемы согласования обычно ставятся на выходной каскад усилителя, и выглядят примерно так (слева – трансформаторная, справа – на основе П-фильтра):

Для настройки выходного сопротивления трансформаторной схемы, необходимо изменять количество витков II обмотки.

Для настройки схемы с П-фильтром, нужно регулировать индуктивность L 1 и емкость C 3.

Настройка производится при включенном передатчике и подключенной штатной антенне. При этом, мощность излученного антенной сигнала измеряется при помощи специального прибора – волномера (это такой приемничек с милливольтметром). В процессе настройки, добиваются максимального значения излучаемой мощности. Крайне не рекомендуется производить настройку мощных передатчиков, находясь в непосредственной близости от антенны. Если, конечно, ваша мама хочет иметь внуков…

Входное сопротивление приемника

Почти то же самое. Кроме внуков. Принимаемый сигнал слишком слаб, чтобы сколь-нибудь навредить отечественному генофонду.

Согласование сопротивлений производится при помощи входного колебательного контура. Антенна подключается либо к части витков контура, либо через катушку связи, либо через конденсатор. Схемы вот:

Сигнал с контура также может сниматься или напрямую, как показано на схемах, или через катушку связи, или с части витков. Во-общем, зависит от воли конструктора и конкретных условий.

Коэффициент гармоник

Говорит нам о том, насколько излучаемый передатчиком сигнал «синусоидален». Чем меньше к.г. – тем больше сигнал похож на синус. Хотя, бывает и так, что визуально – вроде бы синус, а гармоник – тьма. Значит, все-таки – не синус. Человеку свойственно ошибаться. Техника более объективна в своей оценке.

Вот так выглядит «чистый» синус (синусоида сгенерирована звуковым генератором программы WaveLab ):

Гармоники возникают, как мы знаем, из-за нелинейных искажений сигнала. Искажения могут возникать по различным причинам. Например, если усилительный транзистор работает на нелинейном участке передаточной характеристики. Иначе говоря, если при равных изменениях тока базы, изменения тока коллектора не равны. Это может быть в двух случаях:

1. На транзистор подан недостаточный ток смещения. То есть, при отсутствии сигнала он полностью закрыт, а открываться начинает лишь с возрастанием уровня сигнала. При этом, у выходной синусоиды получаются «спиленными» низы:

Кстати, выходные каскады большинства передатчиков работают в режиме С. Этот режим не подразумевает наличия смещения базы. То есть, на выходах таких каскадов всегда будет сигнал с отрезанными низами. Но с этим мирятся ввиду высокого КПД подобных каскадов. Гармоники вырезаются фильтрами, стоящими после каскада. Кстати, каскады, изображенные на схемах согласования, работают как раз в режиме C.

2. Амплитуда входного сигнала слишком велика, и необходимый коллекторный ток не может быть обеспечен. Например: В коллекторной цепи транзистора стоит резистор на 100 Ом, напряжение питания – 25 В. Соответственно, при полностью открытом транзисторе, коллекторный ток будет равен 25/100 = 0,25 А = 250 мА. Коэффициент усиления транзистора– 50, то есть, коллекторный ток в 50 раз больше тока базы. Теперь такая ситуация: на базу подали ток 10 мА. Каков будет ток коллектора?

Что? 500 мА? Ни фига подобного! Мы же только что говорили, что при ПОЛНОСТЬЮ открытом транзисторе, коллекторный ток составляет 250 мА. Значит, больше этого значения, он не сможет быть ни под каким соусом. Если мы будем увеличивать ток базы от нуля до 10 мА, то коллекторный ток будет возрастать только до тех пор, пока не станет равным 250 мА. После этого, он не увеличится, сколько бы мы не увеличивали ток базы. Такой режим транзистора называется «режим насыщения». В момент достижения коллекторным током отметки 250 мА, базовый ток равен 250/50 – 5 мА. То есть, для корректной работы данного каскада, на его вход нельзя подавать ток больше 5 мА. То же самое происходит и с сигналом. Если ток сигнала «зашкаливает» за определенное значение, то транзистор уходит в насыщение. На осциллограмме это проявляется в виде «спиленных» верхушек синусоиды:

Кроме таких характерных искажений, возникают и другие всевозможные нелинейные искажения сигнала. Со всеми этими искажениями призваны бороться частотные фильтры. Обычно, используются фильтры нижних частот (ФНЧ), поскольку, как говорилось ранее, частоты гармоник обычно выше частоты полезного сигнала. ФНЧ пропускает основную частоту и «вырезает» все частоты, которые выше основной. При этом, сигнал, как по волшебству, превращается в синус чистой красоты.

Избирательность приемника.

Этот параметр показывает, насколько хорошо приемник может отделить сигнал требуемой частоты от сигналов других частот. Измеряется в децибелах (дБ) относительно соседнего частотного канала либо зеркального канала (в гетеродинных приемниках).

Дело в том, что в эфире постоянно летят тысячи всевозможных электромагнитных колебаний: от радиостанций, телевизионных передатчиков, наших любимых «мобильных друзей», и т.д. и т.п. Различаются они лишь по мощности да по частоте. Правда, по мощности им отличаться не обязательно – это не есть критерий выбора. Настройка на любую радиостанцию, будь то телеканал « MTV » или база вашего домашнего радиотелефона, происходит именно по частоте. При этом, на приемнике лежит ответственность: выбрать из тысяч частот – ту одну, единственную и неповторимую, которую мы хотим принять. Если на близких частотах нет никаких признаков разумной жизни – хорошо. А если где-нибудь через пол-мегагерца от нашей радиостанции, находится сигнал другой радиостанции? Это есть не очень хорошо. Вот тут то и понадобится хорошая избирательность приемника.

Избирательность приемника зависит, в-основном, от добротности колебательных контуров. Подробнее, мы будем разбираться с избирательностью при рассмотрении конкретных схем приемников.

Оставшиеся четыре параметра относятся к НЧ тракту приемника и передатчика.

Чувствительность по НЧ входу передатчика

Чем чувствительнее вход передатчика, тем более слабый сигнал можно на него подавать. Этот параметр особенно важен в жучках, где сигнал снимается с микрофона, и имеет очень малую мощность. Если нужно, чувствительность наращивается дополнительными каскадами усиления.

Мощность выходного НЧ-сигнала приемника

Мощность сигнала, которую отдает на выход приемник. Ее необходимо знать, чтобы правильно подобрать усилитель мощности для дальнейшего усиления.

КНИ (Коэффициент нелинейных искажений)

Ну, в-общем, мы уже разобрались, что такое нелинейные искажения и откуда они берутся. Но! Если по ВЧ-тракту достаточно поставить фильтр – и все станет хорошо, то в звуковом тракте «лечить» нелинейные искажения куда труднее. Точнее – просто невозможно. Поэтому, со звуковым или любым другим модулирующим сигналом, необходимо обращаться очень бережно, чтобы в нем возникло как можно меньше нелинейных искажений.
