Как проверить датчик температуры охлаждающей жидкости лада гранта

Как проверить датчик охлаждающей жидкости Лада Гранта

Полученные данные используются при расчете большинства управляющих команд для элементов системы управления двигателем, а также для включения электровентилятора системы охлаждения двигателя.

При неисправности ДТОЖ электронный блок управления переводит систему на резервный режим работы.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры охлаждающей жидкости.

Маркировка выводов колодки «А» и «В» нанесена на ее корпусе.

Подсоединив щупы тестера к выводу «В» колодки и к «массе» двигателя, при включенном зажигании измеряем напряжение цепи входного сигнала датчика.

Прибор должен зафиксировать напряжение 4,8—5,2 В.

При несоответствии напряжения проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «39» контроллера.

Если цепь исправна — неисправен контроллер.

Подсоединив щупы тестера к выводу «А» колодки и к «массе» двигателя, измеряем сопротивление.

Значения сопротивлений датчика при различных температурах охлаждающей жидкости

При исправной цепи заземления датчика прибор должен зафиксировать сопротивление менее 1 Ом.

Причиной повышенного сопротивления может быть ненадежное соединение в колодках, подсоединенных к датчику или к контроллеру.

Для проверки датчика отсоединяем от него колодку жгута проводов системы управления двигателем.

Тестером измеряем сопротивление датчика для двух значений температуры охлаждающей жидкости — непрогретого и прогретого двигателя.

Сравниваем полученные значения с контрольными.

Если замеренные значения сопротивлений не совпадают с контрольными — датчик необходимо заменить.

Датчик температуры автомобиля Лада Гранта

Такая, казалось бы, незначительная часть машины, как датчик температуры Лада Гранта, является одним из важнейших контрольно-измерительных приборов автомобиля. От его исправности зависит безопасная эксплуатация двигателя внутреннего сгорания (ДВС). Вовремя выявленная причина резкого повышения температуры охлаждающей жидкости спасёт владельца автотранспорта от неприятностей в дороге и больших непредвиденных затрат.

Почему происходит закипание охлаждающей жидкости

Иногда можно встретить на обочине дороги стоящий автомобиль с поднятым капотом, из-под которого клубами валит пар. Это результат выхода из строя датчика температуры Лада Гранта. Прибор дал неверную информацию в электронный блок управления (ЭБУ), и система вентиляции не смогла вовремя сработать, отчего и произошло кипение тосола.

При неисправном датчике температуры охлаждающей жидкости (ДТОЖ) на Лада Гранта тосол может закипеть по нескольким причинам:

1. Ослабление ремня ГРМ.
2. Разрушение подшипника помпы.
3. Выход из строя термостата.
4. Утечка тосола.

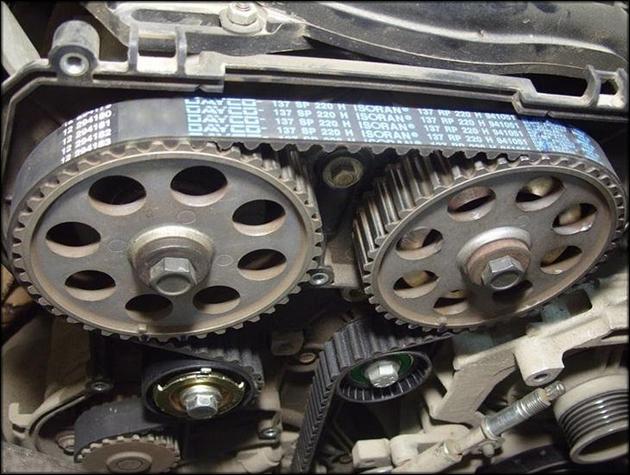

Ослабление ремня ГРМ

Натяжение ремня может стать слабым по причине исчерпания ходового ресурса или некачественного изготовления. Ремень начинает скользить по зубцам шестерни привода помпы. Скорость движения антифриза в радиаторе падает, и температура резко «взлетает» вверх. Ремень натягивают или меняют на новое изделие.

Разрушение подшипника помпы

Последствием выхода из строя подшипника насоса охлаждающей жидкости (ОЖ) является то, что помпу начинает клинить. Антифриз перестаёт двигаться внутри большого контура системы охлаждения на Гранте, и жидкость, быстро нагреваясь, достигает точки закипания — 100 °С. Помпу срочно демонтируют и меняют на новый насос.

Выход из строя термостата

Со временем прибор может исчерпать свой ресурс, и клапан перестаёт срабатывать при нагреве антифриза. В результате тосол не может обращаться в большом контуре и проходить через радиатор. Жидкость, оставаясь в рубашке движка, быстро нагревается и закипает. Термостат нуждается в срочной замене.

Утечка тосола

Это может произойти по причине возникновения не плотности в соединениях патрубков системы охлаждения, повреждения радиатора, расширительного бачка и помпы. Низкий уровень тосола можно увидеть по отметкам на расширительном бачке. Также это будет заметно по тому, как быстро будет двигаться стрелка или изменяться значения температуры на интерфейсе панели приборов. Нужно долить жидкость до нужного уровня и ехать в гараж или на СТО.

Назначение

Процесс возгорания топливной смеси в цилиндрах ДВС сопровождается повышением температуры до 20000С. Если не сохранять эксплуатационный температурный режим, блок цилиндров со всеми деталями попросту разрушится. Предназначение системы охлаждения двигателя как раз и заключается в поддержании теплового режима работы движка на безопасном уровне.

Датчик температуры двигателя Гранта является измерителем, который сообщает ЭБУ о степени нагрева антифриза. Электронный блок, в свою очередь, анализируя данные всех датчиков, в том числе и ДТОЖ, приводит все системы ДВС в сбалансированный оптимальный режим работы.

Устройство и принцип работы

Измеритель температуры на Гранте представляет собой термический переменный резистор. Термоэлемент, заключённый в бронзовом корпусе с резьбовым наконечником, при нагреве снижает сопротивление электрической цепи. Это позволяет ЭБУ определить температуру ОЖ.

Если рассмотреть датчик в разрезе, можно увидеть два лепестка-контакта, находящихся вверху и внизу терморезистора из особого сплава металлов, меняющего своё сопротивление в зависимости от степени нагрева. Он замыкает собой оба контакта. На один подаётся питание от бортовой сети. Ток, пройдя через резистор с изменённой характеристикой, выходит через второй контакт и попадает по проводу в микропроцессор ЭБУ.

От ДТОЖ зависят следующие параметры работы ДВС:

• показания индикатора температуры на панели приборов;
• своевременное включение вентилятора принудительного охлаждения ДВС;
• обогащение топливной смеси;
• обороты холостого хода двигателя.

Признаки неисправности

Все возникающие негативные явления, как только ДТОЖ выйдет из строя, можно описать так:

• резко увеличивается расход топлива;
• трудный запуск двигателя «на холодную»;
• при запуске глушитель «дымит»;
• вентилятор радиатора постоянно работает;
• вентилятор не включается при критичном уровне температуры ОЖ.

Прежде чем браться за демонтаж измерителя, специалисты рекомендуют сначала проверить надёжность проводки и крепления разъёмов.

Где находится

Найти измеритель температуры совсем не трудно. Разработчики модели ВАЗ-1290, 91 Лада Гранта, встроили датчик в корпус термостата. Это как раз то место в системе охлаждения, где можно зафиксировать максимальную степень нагрева антифриза. Если поднять капот, можно практически сразу увидеть где находится термостат. Он расположен с правой стороны головки блока цилиндров. Датчик находим в посадочном месте корпуса термоклапана.

Место положения ДТОЖ (видна гайка жёлтого цвета):

Проверка исправности

Чтобы проверить работоспособность контроллера, нужно его снять (как это сделать см. ниже) и приготовить следующее:

• датчик, очищенный от пыли и грязи;
• цифровой мультиметр;
• термопара с датчиком или термометр;
• открытая ёмкость для кипячения воды.

Порядок проверки

Проверку ДТОЖ осуществляют следующим образом.

1. Посуду с водой ставят на печку и зажигают газовую конфорку или включают электроплиту.
2. Мультиметр устанавливают в режим вольтметра. Одним щупом замыкают контакт с «0» измерителя. Второй щуп подсоединяют к другому выводу датчика.
3. Контроллер опускают в ёмкость так, чтобы в воде оказался только его наконечник.
4. В процессе нагрева воды фиксируют изменения температуры и величину сопротивления датчика.

Полученные данные сравнивают с показателями следующей таблицы:

Температура воды в ёмкости, °С	Сопротивление датчика, кОм
9.4
10	5.7
20	3.5
30	2.2
35	1.8
40	1.5
50	0.97
60	0.67
70	0.47
80	0.33
90	0.24
100	0.17

Если показания разнятся с табличными данными, это значит, что датчик температуры охлаждающей жидкости подлежит замене, так как такие приборы не ремонтируются. В случае правильности показаний нужно искать причины неисправностей дальше.

Диагностика программой Opendiag mobile

Вышеуказанный способ проверки измерителя на сегодня уже можно считать «дедовским». Чтобы не возиться с кипятком или специально ехать на СТО для диагностики электрооборудования автомобиля Лада Гранта, нужно иметь всего лишь смартфон на базе Андроид со скаченной программой Opendiag mobile и диагностический адаптер ELM327 Bluetooth 1.5.

Адаптер ELM327 Bluetooth 1.5:

Диагностику проводят следующим образом.

1. Адаптер вставляют в диагностический разъём Лада Гранта и включают зажигание.
2. В настройках телефона выбирают режим Блютуз. На дисплее должно появиться название адаптированного устройства — OBDII.
3. Вводят стандартный пароль — 1234.
4. Выходят из меню Блютуз и заходят в программу Opendiag mobile.
5. После команды «Подключить» на экране появятся коды ошибок.
6. Если на дисплее будут видны ошибки РО 116-118, значит неисправен сам ДТОЖ.

Интерфейс программы Opendiag mobile на Андроиде:

Замена

Если есть навыки обращения с простейшими инструментами, то заменить испортившийся прибор новым датчиком не составит особого труда. Прежде чем начать работу, нужно убедиться в том, что двигатель находится в холодном состоянии, автомобиль располагается на ровной площадке на ручнике и со снятой минусовой клеммой с АКБ. После этого поступают следующим образом:

1. С головки разъёма ДТОЖ снимают контактную фишку с кабелем.
2. Сливают часть (около ½ литра) ОЖ в подходящую посуду, отвернув болт в нижней части блока ДВС.
3. Рожковым ключом на «19» вывинчивают старый измеритель.
4. Устанавливают новый датчик и вставляют контактную фишку в разъём ДТОЖ.
5. В расширительный бачок доливают до нужного уровня тосол.
6. Клемму возвращают на своё место на аккумуляторе.

При определённой сноровке слив ОЖ не понадобится. Если быстро зажать пальцем отверстие и затем также быстро вставить и провернуть на 1–2 оборота новый контроллер, то потери тосола составят несколько капель. Это избавит от «тягомотной» операции слива и последующего долива антифриза.

Гарантией от неприятностей в дороге послужит осторожность при выборе нового датчика температуры ОЖ. Приобретать приборы нужно только брендовых проверенных фирм-изготовителей. Если машине больше 2-х лет или пробег уже составляет 20 тыс. км, то запасной ДТОЖ в багажнике Лады Гранта не будет лишним.

Признаки неисправного датчика температуры охлаждающей жидкости

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Датчик температуры охлаждающей жидкости (ДТОЖ) не так прост, как может показаться на первый взгляд. Многие думают, что он отвечает только за включение/выключение вентилятора охлаждения и отображение температуры ОЖ на приборной панели. Поэтому, при неисправностях двигателя, не обращают на него особого внимания. Именно поэтому я решил написать эту статью и рассказать в ней о всех признаках неисправности ДТОЖ.

Но для начала небольшое пояснение. Датчиков температуры ОЖ два (в некоторых случаях 3) — один дает сигнал стрелке на приборной панели, второй (2-х контактный) — контроллеру. Далее будет идти речь только об втором датчике, который передает информацию ЭБУ.

И так, первый признак — плохой запуск двигателя на холодную. Как это происходит — двигатель запускается и сразу же глохнет. Более-менее работает только с подгазовкой. После прогрева эта проблема уходит. Почему это может происходить? Датчик температуры ОЖ может подавать в контроллер не верные показания. К примеру, что двигатель уже прогрет (температура 90+ градусов). Для запуска холодного двигателя, как известно, нужно больше топлива, чем для горячего. А так как ЭБУ «думает», что двигатель горячий, то и дает ему мало топлива. От этого и плохой запуск на холодную.

Второй признак — плохой запуск двигателя на горячую. Здесь все с точностью наоборот. ДТОЖ может все время подавать заниженные показания, т.е. «говорить» контроллеру, что двигатель холодный. Для холодного запуска это нормально, а вот для горячего — плохо. Горячий мотор попросту будет заливать бензином. Здесь, кстати, может появляться ошибка P0172 — богатая смесь. Проверьте свечи зажигания — они должны быть в черном нагаре.

Третий признак — повышенный расход топлива. Это последствие, которое вытекает из 2-го признака. Если двигатель заливает бензином, то естественно вырастет и расход.

Четвертое — хаотичное включение вентилятора охлаждения. Т.е. двигатель работает вроде бы нормально, только иногда ни с того, ни с сего может включиться вентилятор. Это уже прямой признак неисправности датчика температуры охлаждающей жидкости. Датчик может давать скачкообразные показания. Т.е. если реальная температура ОЖ повысилась на 1 градус, датчик может «сказать», что она повысилась на 4 градуса или же вообще не среагировать. Так вот, если температура включения вентилятора 101 градус, а реальная температура ОЖ 97 градусов (рабочая), то, перескочив на 4 градуса, датчик «скажет» ЭБУ, что температура уже 101 градус и пора включать вентилятор.

Хуже, если происходит наоборот — датчик иногда может занижать показания. Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Проверка датчика температуры охлаждающей жидкости

Я не буду показывать таблици со значениями сопротивлений датчика на определенной температуре, так как считаю этот способ проверки не совсем точным. Самая простоя и быстрая проверка ДТОЖ — просто снять с него фишку. Двигатель перейдет в аварийный режим, включится вентилятор, топливная смесь будет приготавливаться на основе показаний других датчиков. Если при этом двигатель стал работать лучше, то однозначно нужно менять датчик.

Для следующей проверки датчика температуры ОЖ понадобится диагностическое оборудование. Первое — нужно проверить показания температуры на холодном двигателе (к примеру утром). Показания должны соответствовать температуре окружающей среды. Допускается небольшая погрешность в 3-4 градуса. И после запуска двигателя температура должна плавно подниматься, не перескакивая между показаниями. Т.е. если температура была 33 градуса, а потом резко стала 35 или 36 градусов, это говорит о неисправности датчика.

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

• на верхнем патрубке, ведущем от блока цилиндров к радиатору;
• в корпусе термостата;
• в головке цилиндров;
• непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

• измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
• прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
• датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Замена и проверка датчика температуры охлаждающей жидкости на LADA

Датчик температуры охлаждающей жидкости (ДТОЖ) – один из элементов системы управления двигателем. Его назначение — контролировать температуру жидкости в системе охлаждения. На основании этих данных блок управления двигателем корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

На всех современных автомобилях ЛАДА (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4) замена и проверка датчика температуры охлаждающей жидкости выполняются аналогично.

Признаки неисправности ДТОЖ

Датчик температуры охлаждающей жидкости влияет на запуск и работу двигателя. Вот некоторые симптомы, говорящие о том, что датчик может быть не исправен:

• плохой запуск двигателя в холодную погоду;
• повышенный расход топлива;
• плохой выхлоп на холодном двигателе;
• проблемы в работе вентилятора системы охлаждения двигателя.

Замена

Датчик температуры охлаждающей жидкости находится в корпусе термостата, на схема он под №14.

Чтобы поменять ДТОЖ своими руками следует:

1. Отсоединить разъем с проводами;
2. Вывернуть датчик (ключ «на 19»).

Установка производиться в обратной последовательности. Для устранения течи замените медную шайбу или нанесите на резьбовую часть датчика термостойкий герметик.

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

• мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
• термометр (с пределом измерений не менее 100 о С);
• термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

1. Перевести мультиметр в режим вольтметра;
2. Снять колодку с проводами с датчика и включить зажигание;
3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
4. Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

1. Перевести мультиметр в режим омметра;
2. Подготовить емкость с горячей водой (около 100 о С);
3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.
