Как понять что катализатор вышел из строя

Как простейшим способом понять, что умер катализатор в автомобиле

Внутри каталитического нейтрализатора (катализатора) применяется пористый керамический блок с сотовой структурой. При повреждении керамической начинки (в случае аварии или перегрева) существует риск не завести двигатель. Во-вторых, при разрушении керамических частиц последние может засосать в цилиндры с неприятной перспективой капитального ремонта.

Для диагностики возможной проблемы «РГ» рекомендует воспользоваться как элементарными, так и более сложными приемами. Прежде всего, следует обратить внимание на изменение поведения машины. Если она стала хуже заводиться (двигатель заводится и глохнет), медленнее разгоняться, резко вырос расход топлива и моторного масла, а при запуске двигателя «на холодную» чувствуется неприятный запах, и особенно, если загорелся Check Engine, пора бить тревогу. Еще один симптомом разрушенного катализатора является металлический звук в выхлопной системе при резком нажатии на газ.

Диагностировать поломку в статике вполне можно и самому. Для этого нужно загнать автомобиль на подъемник или как минимум поднять один из бортов на домкрате и внимательно осмотреть с помощью мощного фонаря цельность системы (не должно быть внешних повреждений). Одновременно принюхиваемся. Если катализатор источает запах сероводорода, поломка налицо. Также оцениваем силу и цвет выхлопа. При забитом катализаторе выхлопные газы будут еле-еле выходить из трубы, а при разрушенном — цвет выхлопа будет сизым.

Наконец, проведите простейший инструмент. Вооружитесь плотной строительной перчаткой, заведите двигатель и подставьте руку в перчатке к выхлопной трубе. Если вы почувствуете сильное сопротивление со стороны потока выхлопа, катализатор исправен. А вот если вам удается удерживать поток выхлопных газов, велика вероятность, что катализатор забит и необходим срочный ремонт, замена или удаление детали.

Чуть более сложный способ проверки потребует уже манипуляций с электроникой. Все, что вам нужно будет сделать, — это демонтировать из выпускного тракта лямбда зонд (датчик кислорода), после чего попытаться запустить двигатель. Если машина без проблем заведется, а холостые обороты будут ровными, это признак того, что катализатор забит или разрушен, и вам необходим срочный визит в сервис.

Более точную проверку проведут опять-таки на сервисе. Причем существует сразу несколько способов тестирования. Первый — проверка на газоанализаторе. Для этого к выхлопной системе автомобиля подключается прибор, который проводит химический анализ выхлопных газов.

Второй способ — тестирование на противодавление. Вместо датчика кислорода с помощью переходника вкручивается манометр и снимаются показания на различных режимах работы двигателя. Другой вариант измерения противодавления проводится с помощью мотор-тестера. Для этого датчик давления вкручивается вместо свечи в цилиндр двигателя и на повышенных оборотах снимается и анализируется осциллограмма.

Три способа как выявить забитый катализатор.

В статье описаны принципы проверки катализатора в домашних условиях. Благодаря трем проверенным способам вы сможете сами проверить катализатор и вовремя распознать забитый катализатор.

Проверять катализатор нет необходимости до тех пор, пока вы не заметите следующие симптомы:

Причиной всех вышеописанных симптомов могут быть разные части двигателя, однако не редко проблемы с динамикой начинаются именно когда его пропускная способность снизилась до критической отметки или когда в выхлопной системе полностью забитый катализатор. Производительность двигателя снижается в результате существенного ухудшения вентиляции цилиндров, силовой агрегат не может “вдохнуть” требуемое количество воздуха из-за того, что увеличено противодавление катализатора. Другими словами часть выхлопа застревает в цилиндрах, не позволяя топливно-воздушной смеси как следует заполнить пространство камеры сгорания, кроме того это ведет к разбавлению последней, как результат — снижение мощности (тяги) ухудшение динамики.

Что и почему забивает катализатор?

1. Наиболее простым способом распознать забитый катализатор считается — полный демонтаж катализатора и последующий его визуальный осмотр на предмет просвета в нем. Крепление катализатора иногда настолько прикипает, что снять его получается только при помощи болгарки или других аналогичных приспособлений. Кроме того, конструкции выхлопных систем некоторых производителей настолько замысловатые, что для их демонтажа может потребоваться не один день, в некоторых сложных случаях снять выхлопную вообще не представляется возможным.

2. Самый верный способ как проверить катализатор на противодавление состоит в том, чтобы измерить давление в выпускной системе. Чтобы это сделать нужно вместо первого кислородного датчика, используя переходник, вкрутить манометр, после чего снять показания в разных режимах работы мотора. Общепринятым значением является давление 0,3 кгс/см2 при оборотах 2500 в минуту. Есть правда у этого способа свои недостатки, иногда бывает очень неудобно снимать датчик для проверки этой процедуры. Кроме того, датчики довольно крепко прикипают к выпуску, поэтому для того чтобы их снять приходится изрядно повозиться.

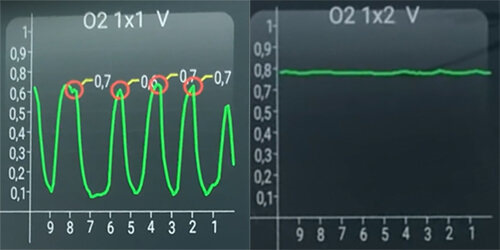

Если напряжение составляет 0.5-0.7 V — катализатор подзабит. Если же показания будут меньше 0.5 V то катализатор неисправен.

Scan Tool Pro Black Edition универсальный сканер и подойдет практически для любого автомобиля с OBD2 разъемом подключения.

Если давление в выпускной системе превышает 200 кПа, что равно почти 2 кгс/см2 — нужна замена катализатора.

Признаки забитого катализатора

При длительном использовании автомобиля возможны проблемы в работе системы, снижающей токсичность выхлопа. Первые признаки забитого катализатора появляются обычно при пробеге более 150–200 тысяч км. В отдельных случаях это неприятное событие наступает и раньше по самым разным причинам от заводского брака до нарушения правил эксплуатации двигателя.

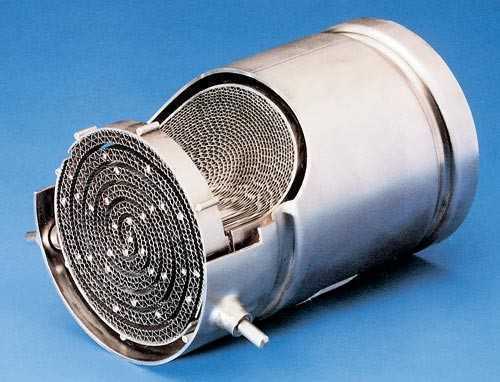

Рис. 1 – «Устройство каталитического нейтрализатора»

Вместе с тем симптомы неисправности описываемого узла нередко схожи с неправильной работой других систем силового агрегата автомобиля. Возникает вопрос, как точно узнать, забит ли катализатор, и что делать в случае выявления данного дефекта. Статья посвящена разбору причин отказа узла, методам его диагностики и способам устранения поломки.

Признаки забитого катализатора

Одним из основных симптомов неисправности является снижение мощности мотора и заметное ухудшение динамики автомобиля. Проявляется это заметным уменьшением максимальной скорости и вялым разгоном при старте с места от светофора или при обгоне. Существуют и другие признаки, указывающие на неполадки в работе катализатора:

• Затрудненный старт и холодного, и горячего двигателя.
• При сильном засорении узла возможен полный отказ силового агрегата.
• В выхлопе появляется неприятный запах сероводорода (тухлого яйца).
• Обороты двигателя самопроизвольно уменьшаются или увеличиваются.

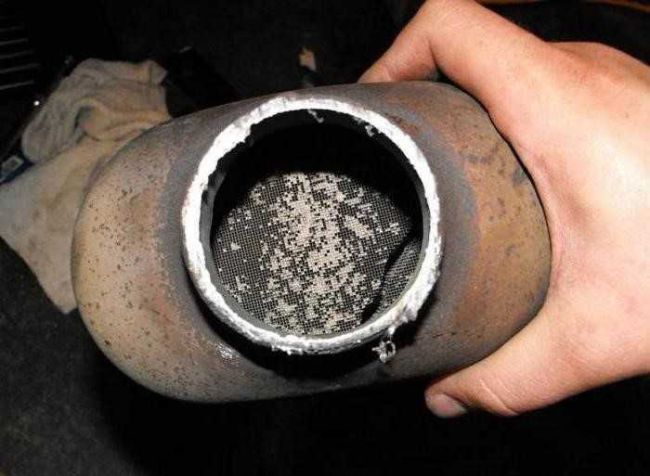

Рис. 2 – «Загрязнение и разрушение наполнителя катализатора»

Причины забитого катализатора

Полное название упомянутого узла — каталитический нейтрализатор выхлопных газов, который представляет собой сложную конструкцию. В корпусе из нержавеющей стали находится керамический или металлический носитель с множеством продольных пор малого диаметра называемых сотами. Он устанавливается непосредственно за выпускным коллектором перед резанатором, глушителем и выхлопной трубой.

При больших сроках эксплуатации в порах образуется нагар или происходит их закупоривание твердыми частицами, причинами этого являются:

• Длительное использование некачественного бензина или дизельного топлива, которое не полностью сгорает в цилиндрах и образует большое количество сажи. Дожиг паров горючего происходит внутри носителя, что приводит к его перегреву и деформации.
• Особенно недопустимо использование этилированного бензина, тетраэтилсвинца в короткий срок выводит катализатор из строя.
• Большой угар масла из‐за износа маслосъемных колец поршней или маслосъёмных колпачков клапанов.
• Механическое разрушение наполнителя следствие ударов по корпусу узла о неровности дороги.

Рис. 3 – «Принцип работы нейтрализатора выхлопных газов»

За редким исключением засорение данного устройства происходит в результате длительной эксплуатации неисправного мотора. Потому при появлении первых признаков необходимо проверить, забит катализатор или нет одним из предложенных ниже методов. На ранних стадиях проще устранить дефекты двигателя, а также восстановить функционирование узла.

Как проверить, забит ли катализатор?

Диагностика выхлопной системы может производиться водителем самостоятельно или специалистами автосервиса. Наиболее достоверный способ, позволяющий как проверить катализатор, так и устранить его неисправность — это демонтаж и осмотр узла. Однако этот метод самый сложный и трудоемкий: болты крепление прикипают, и резьбовые соединения не всегда удается раскрутить.

Рис. 4 – «Визуальная проверка катализатора»

Если же в процессе проверки из катализатора, снятого с автомобиля, высыпается порошок, то это говорит о его разрушении. Такой узел однозначно подлежит замене. Если дело не дошло до крайности, то убедиться в засорении сот можно посветив фонариком в одни из патрубков. Если с другой стороны вы не увидите света, значит большинство пор непроходимо для светового луча и выхлопных газов.

Рис. 5 – «Проверка катализатора манометром»

Существуют и иные менее трудоемкие методы проверки каталитического нейтрализатора, которые используются на СТО и водителями:

• Пытаемся рукой, одетой в перчатку, закрыть выхлопную трубу при этом двигатель должен работать на холостых оборотах. При исправной системе выпуска отработанных газов сделать это не удастся, вы будете явно чувствовать толчки в руку.
• Измерить давление в выпускном коллекторе при помощи манометра, подсоединенного к штуцеру вместо датчика остаточного кислорода (лямбда зонда) на входе в катализатор. Если данный показатель превысит 0,3 кгс/см2 при частоте оборотов двигателя в 2500 мин−1, значит узел неисправен.
• Точно определить забитый катализатор можно при помощи мотор-тестера. На место одной из свечей устанавливается специальный датчик давления, показания которого выводятся на осциллограф. Специалисту остается лишь оценить работу двигателя на больших оборотах. Давление в выхлопной системе более 2 кгс/см2 прямо говорит о непроходимости наполнителя.

Выбор метода проверки каталитического нейтрализатора остается на усмотрение автовладельца. При этом следует заметить, что наиболее достоверными являются демонтаж и визуальный осмотр узла и диагностика при помощи мотор‐тестера.

Рис. 6 – «Проверка катализатор осциллографом мотор-тестера»

Можно ли ездить с забитым катализатором?

Последствия от эксплуатации автомобиля с серьезной неисправностью выхлопной системы бывают достаточно тяжелыми. Необходимо напомнить, что при выходе из строя катализатора наблюдается:

• Повышенное содержание вредных веществ в отработанных газах.
• Происходит значительное падение мощности двигателя.
• Из‐за повышения сопротивления выхлопного тракта существенно возрастает расход топлива, что влечет за собой увеличение эксплуатационных расходов.
• При длительном использовании автомобиля с забитым катализатором в какой‐то момент двигатель просто не заведется или того хуже заглохнет во время движения.

Наибольший вред причиняется двигателю в случае разрушения наполнителя катализатора. Образующиеся при этом твердые частицы могут попасть в цилиндр между его внутренней поверхностью и движущейся деталью — поршнем. В результате на зеркале образуются задиры, устранить которые можно только в процессе капитального ремонта шлифовкой с последующим хонингованием.

Что делать, если катализатор забитый?

Как понятно из вышеперечисленного игнорирование неисправности чревато большими неприятностями. Возникает резонный вопрос, что делать, если катализатор забит и это установлено абсолютно точно. Возможных выходов из такой ситуации имеется несколько:

1. Попытаться очистить наполнитель от нагара и твердых частиц. Существуют разные способы, описание которых выходит за рамки данной статьи. Другой вопрос, что эффективность их вызывает большие сомнения. Они применимы только на самой начальной стадии процесса, когда еще нет никаких признаков засорения узла, и никто не задумывается о возможной неисправности.
2. Удаление из корпуса наполнителя и установка пламегасителя и эмуляторов вместо датчиков остаточного кислорода. В таком случае вы на всегда забудете о неисправностях катализатора, но это вмешательство в конструкцию выхлопной системы легко выявляется при помощи газоанализатора, и вам будет грозить штраф за загрязнение окружающей среды.
3. Замена каталитического нейтрализатора новым. Это самый дорогой вариант — приобретение и установка узла обойдется от 9 до 17 тыс. рублей в зависимости от марки автомобиля.

Существуют так называемые спортивные катализаторы, которые, по отзывам специалистов и автовладельцев дают прирост мощности до 10%. Используемые в качестве наполнителя активные элементы позволяют с легкость уложиться в жесткие требования действующих нормативов Евро−4 и даже Евро−5.

Рис. 7 – «Замена каталитического нейтрализатора на автомобиле»

Заключение

Неисправный каталитический нейтрализатор, не только досадная помеха не позволяющая разогнать автомобиль и являющаяся причиной сложностей с запуском двигателя. Длительная эксплуатация машины с дефектным узлом наносит вред окружающей среде и может привести к поломке деталей цилиндропоршневой группы силового агрегата. Избежать всего этого позволит только своевременный ремонт и обслуживание регулярное и квалифицированное в процессе эксплуатации.

Катализатор восстановить практически невозможно. Вместе с тем можно сохранить его ресурс, если использовать качественное топливо и выполнять требования руководства по использованию. Машину, оснащенную данной системой нельзя заводить с буксира, долго крутить двигатель стартером и проверять работу цилиндров путем отключения свечей зажигания. Необходимо помнить, что вспышка топливно‐воздушной смеси в нейтрализаторе приводит к разрушению наполнителя.

Как понять, что катализатор в машине вышел из строя?

Выхлопная система автомобиля играет важную роль в работоспособности силового агрегата, а значит, необходимо держать ее в исправном состоянии, чтобы машина вдруг не встала без движения посреди дороги. Каталитический нейтрализатор, лямбда-зонд и другие элементы выхлопной системы теперь должны проверяться во время прохождения инструментального технического осмотра. Онако не всегда их повреждения бывают заметны водителю. Спекшийся катализатор или врущий сенсор не выдают себя посторонними шумами или разноцветным дымом, как это бывает с мотором или трансмиссией. Как же водителю понять, что машину пора чинить?

Почему ломается катализатор?

Внутри нейтрализатора расположен пористый керамический блок с сотовой структурой, на поверхность которого нанесен промежуточный слой активаторов, а поверх него — каталитически активное напыление из платины, палладия и родия. Под действием высокой температуры оксиды углерода и оксиды азота превращаются внутри сот в диоксид углерода и азот, а углеводороды — в углекислый газ и водяной пар.

Срок службы устройства очень большой и при правильной эксплуатации неограничен. Однако при применении некачественного бензина или из-за повреждений системы зажигания нейтрализатор быстро ломается. Причиной тому догорание горючего на выпуске и рост температуры отработавших газов. При пропусках зажигания не сгоревшее в одном цилиндре топливо выбрасыается в трубу и горит в нейтрализаторе, создавая в нем повышенную температуру. При достижении 900 °C соты оплавляются и спекаются в плотную корку, закупоривающую проход для отработавших газов.

Также технический узел можно повредить ударами днищем о кочки на бездорожье и прочими механическими воздействиями.

В выхлопной системе растет давление, и часть отработавших газов вместе с керамической пылью засасывается обратно в цилиндры. В итоге керамический абразив выводит из строя нежное напыление на стенках цилиндров. Езда с разрушающимся катализатором чревата капитальным ремонтом мотора.

Как диагностировать неисправность?

Катализатор при мелких оплавлениях почти никак не проявляет себя. Если водитель ездит спокойно, без резких разгонов и торможений, то повреждения ячеек остаются незамеченными. Только уже при сильных повреждениях начинает ощущаться потеря динамики транспортного средства.

Автомобиль набирает скорость вяло, мощность мотора падает. Сначала с трудом преодолевается рубеж скорости в 120 км/ч, а через некоторое время машина уже не может разогнаться до 100 км/ч.

Газам некуда выходить, и они мешают работе мотора. Другими словами, часть выхлопа «застревает» в цилиндрах. Но это уже в крайних случаях. Гораздо чаще на приборной панели просто загорается желтый «чек» ошибки, мешающий прохождению ТО. Мастера в поисках неисправности перебирают половину системы зажигания, но не могут найти неисправность. А начинать лучше с системы выхлопа.

На некоторых машинах снять каталитический нейтрализатор трудно. Иногда он помещается в моторном отсеке рядом с двигателем и закрыт кожухами и термоизоляционными листами.

На других моделях технический узел стоит под днищем и его демонтаж облегчен, но тоже непрост. Поэтому визуально определить состояние ячеек невозможно. Для проверки работоспособности системы часто применяют замер давления на входе в нейтрализатор без его демонтажа.

Выкручивается кислородный датчик, и на его место через переходник ставится манометр со шкалой. После запуска мотора можно увидеть, какое давление создают выхлопные газы. При превышении допустимых значений катализатор придется менять.

Проверка работоспособности с выкручиванием датчика занимает несколько минут и достаточно информативна, так как помогает определить степень загрязнения и повреждений ячеек даже на начальной стадии.

Некоторые народные умельцы предлагают удалить каталитический нейтрализатор и ездить без него, предварительно перепрошив электронный блок управления мотором на стандарты Евро-3. Причем сделать это предлагается бесплатно. Однако такая операция приведет к невозможности пройти техосмотр. Кроме того, даже поврежденный нейтрализатор стоит больших денег из-за высокого содержания драгоценных металлов. Сейчас за ними идет охота у приемщиков цветмета. Поэтому лучше сдать старую деталь в утиль самостоятельно. Вырученные деньги частично окупят покупку нового катализатора.
