Что ж, друзья, довольно теории. Переходим к практике. В этой статье я максимально подробно постараюсь описать все манипуляции, которые позволили мне успешно интегрировать сабвуфер в домашнюю систему.

Полагаю, что у большинства обывателей при упоминании слова «сабвуфер» в голове сразу же возникает картина неистово скачущего драйвера, в такт которому кулаком о стену подыгрывает сосед; дребезжащая мебель, плачущие дети и жена, грозящая разводом. Даже среди моих товарищей, с которыми я поделился радостью после приобретения сабвуфера, оказались те, кто в ответ поинтересовался: «А соседи как? Не ругаются?» Нет, представьте себе, не ругаются. И сейчас я постараюсь в деталях объяснить, почему.

О сабвуфере

Решение было осознанным и вполне созревшим. Знакомый меломан, уже обладающий трифоником, только подливал масла в огонь. Позже, в ходе одного из тестов аудиоаппаратуры, мне довелось объединить и настроить трифоник собственноручно. Конечно же, желание применить этот практический навык в домашних условиях только усилилось.

И вот, наконец-то, заветный день настал.

Мой выбор остановился на сабвуфере в закрытом ящике M&K Sound SB12. Черный глянцевый красавец, под стать моей полочной акустике. Размеры саба не очень-то скромные: высота и ширина — 381 мм, глубина — 438 мм. Вес при этом превышает 20 кг.

На лицевой панели расположен 12-дюймовый драйвер из целлюлозы. Боковые и верхняя панели остались нетронутыми. На нижней панели установлено пять резиновых опорных ножек. Тыльная сторона разместила на себе все имеющиеся у саба терминалы подключения, элементы управления и радиатор охлаждения. Пиковая мощность, которую указал производитель — 250 Вт. Частотный диапазон: 20–200 Гц.

Касаемо функционала, опишу лишь те нюансы, с помощью которых было осуществлено подключение, настройка и доводка сабвуфера.

Тумблер питания имеет три положения: «On», «Off» и «Auto». Последний режим пришелся очень кстати — сабвуфер сам включается при поступлении входящего сигнала и так же сам отключается, когда сигнал какое-то время отсутствует. В моем сценарии эта опция оказалась востребована.

Регулировка фазы плавная: от 0 до 180. Регулировка кроссовера реализована от 40 Гц до положения «Bypass», когда кроссовер дает сабу полную волю. Последний регулятор управляет громкостью сабвуфера.

Ниже расположились две пары терминалов подключения по высокому уровню. Еще ниже — идентичные две пары терминалов, но другого предназначения. С их помощью можно подключить к сабу стереопару.

Подключение и настройка

1. Подключение сабвуфера через высокоуровневый вход

Я использую интегральный усилитель, в котором нет специального выхода для сабвуфера. Так что в моем случае подключение будет реализовано через высокоуровневый вход сабвуфера. Для этого в закромах был найден медный кабель сечением 4 кв.мм.

Один из его концов я подключил к усилителю, взяв «-» с левого канала и «+» с правого. На сабвуфере подключение произвел аналогичным способом: на верхней паре клемм использовал черный терминал левого канала и красный терминал правого.

Кабель питания подключен в сеть, тумблер питания установлен в положение «Auto». По окончании этих нехитрых манипуляций саб включился и заиграл, когда на него поступил сигнал от интегральника.

2. Поиск места для сабвуфера

Место для установки сабвуфера было определено интуитивно еще до того, как саб оказался у меня. Как бы странно это ни звучало, но мой выбор полностью оправдал ожидания. Сейчас объясню, в чем дело.

Видимо, вследствие специфики моей комнаты для прослушивания, после определенного уровня громкости воображаемая сцена начинала смещаться левее от центральной точки. Приходили в голову самые ужасные мысли — к примеру, неисправность драйвера на левой колонке. Но развеялись такие мысли быстро и легко: поменяв полочники местами, я услышал все тот же эффект — сцена «уезжает». При рокировке каналов усилителя эффект также сохранялся.

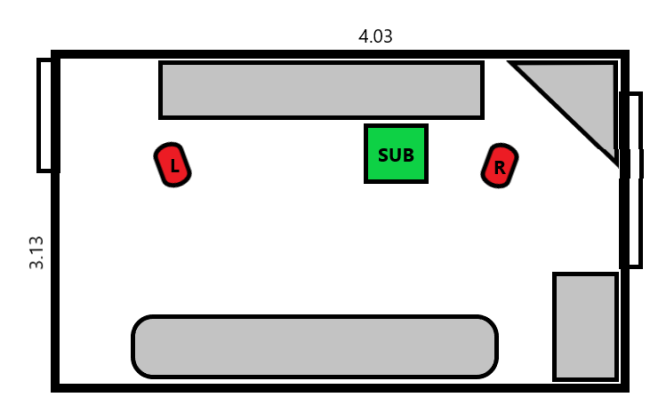

Видимо, пустой угол в левом верхнем углу комнаты (см. схему ниже) после определенного уровня громкости вносил в звук свои коррективы. План был таков: урегулировать этот резонанс в левом углу размещением сабвуфера ближе к правому спикеру. И план сработал! По прошествии нескольких минут упражнений с 20-кг ящиком оптимальное место было определено.

Сабвуфер стоит правее от центра комнаты, по линии АС. Динамик его направлен на диван. Вариант, когда саб стоит еще ближе к правому спикеру, мне не понравился. Все-таки, несмотря на бытующее мнение о том, что низкочастотное излучение до определенных частот не локализуется в пространстве, моим слухом саб определяется как источник звука.

И общая звуковая картина выглядит гармоничнее, когда сабвуфер расположен ближе к центру, по линии АС. Таким образом, я, как говорится, «убил двух зайцев», удовлетворив данным расположением саба обе свои хотелки.

3. Поиск фазы

Следующий этап — регулировка фазы. Перед тем, как приступить к решению этой задачи, я повернул регулятор громкости сабвуфера в его максимальную позицию, чтобы бас был слышен «во всей красе». В положении «180» низкие частоты заполнили помещение полностью, заставив кое-какую мебель дрожать от восторга.

В положении «0» деградация НЧ была слышна невооруженным ухом. Саб, в силу гораздо большей отдачи по низким частотам в сравнении с полочниками, не только смог подавить их бас, но и вырваться из их плена. Результат такой настройки печален — звук, словно «из бочки». К тому же, на передний план выходят средние и высокие частоты. В общем, с этой настройкой определиться достаточно просто, даже не имея какого-либо опыта.

Кроме того, в целях эксперимента были опробованы разные положения фазы в пределах «0–180». Полезных результатов такой эксперимент не принес: по мере продвижения регулятора в сторону позиции «0» бас ослабевал, так как постепенно смещался в противофазу с акустикой.

Таким образом, очередная настройка сабвуфера прошла успешно.

4. Работа с кроссовером

Настало время определиться с не менее важным параметром — установкой частоты среза на кроссовере саба.

Производитель заявляет, что мои полочники играют от 47 Гц до 54 кГц при неравномерности ±6 дБ . Фазоинвертор настроен на 55 Гц. По итогам приключений с генератором тона, информация о низкочастотном диапазоне вполне достоверна, и ее можно использовать при дальнейших настройках сабвуфера.

Но стоит учесть еще один момент: резонанс комнаты, на мой слух, совпадает с настройкой фазоинвертора. Примерно на 55 Гц в комнате для прослушивания ощущается довольно неприятный гул. Сглаживает ситуацию тот момент, что этот резонанс дает о себе знать только на достаточно высокой громкости, которая выше той, что я использую для длительного прослушивания.

Таким образом, первая из настроек кроссовера, которая пришла мне на ум, это крайнее левое положение регулятора — 40 Гц. Несколько коротких прослушиваний на половине громкости саба — и результат мне понравился. Далее, плавно подкручивая кроссовер по часовой стрелке, я проводил такие же короткие прослушивания. Но в конечном итоге вернулся к первоначальной настройке.

При смещении среза кроссовера в сторону увеличения частоты ощущался явный избыток баса в том диапазоне, где трудится фазоинвертор акустических систем. Фильтр в крайнем правом положении, на мой слух, придает гулкости общей картине низких частот. Так что, исходя из вышесказанного, было принято решение оставить настройку фильтра на 40 Гц.

5. Регулировка громкости саба относительно стереопары

Я где-то читал, что в студиях звукозаписи принято согласовывать сабвуфер и акустику с помощью генератора тона по частоте то ли 80, то ли 85 Гц. Почему бы не попробовать?

Запуская на генераторе тона сначала 80, потом 85 Гц, с помощью подручных инструментов я отслеживал пиковые значения на полочниках, а следом и на сабвуфере. Пиковое значение саба оказалось ниже, поэтому ручку громкости пришлось докрутить с 12 часов примерно на два.

Беглое прослушивание дало негативный результат: на мой слух, бас оказался слишком акцентированным. Тонкой доводкой в обратную сторону было найдено оптимальное для меня положение регулятора — чуть-чуть больше половины.

Итак, что имеем по итогам настройки:

• саб подключен по высокому уровню к терминалам усилителя;

• размещение — правее от центра, по оси АС;

• регулятор фазы в положении «180»;

• срез кроссовера минимально возможный — 40 Гц;

• регулятор громкости в положении чуть более 12 часов.

Прослушивание и впечатления

Наконец-то быстрые прослушивания остались позади, и можно неспешно, комфортно и с расстановкой оценить результаты настройки.

Помните, как в детстве бывало? Хочешь какую-нибудь игрушку, мечтаешь, копишь денежку… Рано или поздно покупаешь ее. Радость! Но потом оказывается, что эта игрушка еще круче, чем ты себе представлял. Восторг!

Это именно то ощущение, которое я испытал. Звуковая картина стала полной, насыщенной, глубокой и объемной. Мои опасения по поводу того, что локализация саба испортит воображаемую сцену, развеялись в тот же момент. Все случилось с точностью наоборот: очертания инструментов стали еще более осязаемы, чем до этого. Магия, не иначе!

В композициях с вокальной частью меня ждал еще один сюрприз: голоса вокалистов получили хорошую, весомую опору. Даже в случае с женским вокалом изменения очевидны: на фоне массивной и точной отработки низких частот женский вокал воспринимается совсем иначе.

Сложно описать все впечатления от изменений в звуке, так как в каждой композиции выходят на свет нюансы, которые ранее были недоступны. Это тот случай, когда хочется переслушать всю фонотеку заново. Чем я, собственно, и займусь.

Вечером, когда начала ощущаться приятная усталость, я решил выключить сабвуфер и послушать, как было до него. Долго описывать впечатления не буду — скажу лишь, что хватило меня не надолго. Тот звук, к которому я стремился, начинается после включения сабвуфера.

Пару слов о соседях: на комфортной для меня громкости диффузор саба даже не выходит на свойственную ему амплитуду колебаний. При этом его вклад в общее звучание системы заставляет нервничать большинство из тех напольных АС, что мне доводилось слышать. Но ни в коем случае не соседей.

Выводы

Несомненно, трифоник, как одна из ветвей развития домашней Hi-Fi-системы — отличный вариант апгрейда. Действительно, его настройка и компоновка требует времени. Но если настройка была проведена с должной подготовкой и вниманием к деталям — поверьте, результат будет более чем впечатляющим. По крайней мере, в моем случае именно так и произошло.

Как подключить сабвуфер к ресиверу или усилителю

В этой статье объясняется, как подключить сабвуфер к ресиверу или усилителю, подключив сабвуфер к выходу SUB OUT или LFE ресивера или усилителя, или используя RCA или проводные соединения сабвуфера.

Подключение с использованием выхода сабвуфера LFE

Предпочтительный метод подключения сабвуфера — через выход для сабвуфера (обозначенный как «SUB OUT» или «SUBWOOFER») ресивера с помощью кабеля LFE (аббревиатура от Low-Frequency Effects). Почти все ресиверы (или процессоры) домашнего кинотеатра и некоторые стереоресиверы имеют этот тип выхода сабвуфера. Порт LFE — это специальный выход только для сабвуферов; вы по-прежнему будете видеть его как «САБВУФЕР», а не как «LFE».

5.1-канальный звук (например, носители, найденные на DVD-дисках или с кабельного телевидения) имеет выделенный выход канала (часть «.1») с содержанием только басов, которое лучше всего воспроизводится сабвуфером. Для настройки достаточно подключить разъем LFE (или выход сабвуфера) на ресивере / усилителе к разъему «Line In» или «LFE In» на сабвуфере. Обычно это всего лишь один кабель с одним разъемом RCA на обоих концах.

Как подключить провода динамика к приемнику или усилителю

Подключение с использованием стереовыходов RCA или выходов уровня динамиков

Иногда вы обнаружите, что ресивер или усилитель не имеют выхода на низкочастотный динамик. Или может случиться так, что сабвуфер не имеет входа LFE. Вместо этого сабвуфер может иметь правый и левый (правый и левый) стерео разъемы RCA. Или они могут быть пружинными зажимами, как на задней панели стандартных динамиков.

Если «Line In» сабвуфера использует кабели RCA (и если выход для сабвуфера на ресивере / усилителе также использует RCA), просто соедините его с помощью кабеля RCA. Если кабель разделен на одном конце (Y-образный кабель для правого и левого каналов), то соедините оба порта R и L на сабвуфере. Если ресивер / усилитель также имеет левый и правый разъемы RCA для выхода сабвуфера, обязательно соедините оба разъема к ресиверу.

Если сабвуфер оснащен пружинными зажимами для использования провода динамика, вы можете использовать выход динамика ресивера, чтобы все это подключить. Этот процесс аналогичен подключению обычного стереодинамика. Обязательно обратите внимание на каналы. Если сабвуфер имеет два набора пружинных зажимов (для входа и выхода динамика), это означает, что другие динамики подключаются к сабвуферу, который затем подключается к ресиверу для передачи аудиосигнала. Если у сабвуфера есть только один комплект пружинных зажимов, то сабвуфер должен будет использовать те же подключения ресивера, что и динамики. Лучший способ добиться этого — использовать зажимы-бананы (а не перекрывающиеся оголенные провода), которые можно вставлять сзади друг друга.

Важно: сабвуферы, как правило, легко подключаются, учитывая, что обычно приходится иметь дело только с двумя кабелями: один для питания и один для аудиовхода. Скорее всего, вы потратите большую часть времени на установку и настройку сабвуфера для достижения наилучших характеристик, чем на подключение пары кабелей.

Кабель для подключения сабвуфера к ресиверу нужен специальный

Кабель для сабвуфера и ресивера – он же межблочный кабель является более сложным изделием, чем колоночные. Здесь нужна другая конструкция самого провода, в которой применяется большое количество инноваций и в используемом материале проводников, и в области диэлектрического покрытия, в отличие от обычных колоночных.

Кабель подключения сабвуфера к ресиверу должен иметь разъемы на концах и презентабельный вид.

Разновидности кабелей

Сегодня на рынке полно «межблочных» проводов разного цвета, и цена тоже удовлетворит каждого:

• Здесь все зависит не столько от качества, сколько от бренда производителя (известность и репутация)
• Нам то не нужны Супер элитные провода в позолоченных упаковках с бархатной подстилкой, поэтому остановимся на доступных моделях

Межблочные соединители разделяют на две большие категории:

• Первая категория, ориентированная на передачу аналоговых сигналов («межблочники« либо «аналоговые» провода)
• Вторая категория — предназначенная для передачи исключительно цифровых данных, для простоты называются «цифровыми» кабелями

«Аналоговые» провода

Пример проводов для аналоговых сигналов

Этот вид межблочных соединителей предназначен для передачи слаботочных сигналов, поступающих из источника к устройствам для его обработки, усилителю, коммутатору, и другим:

• Для обеспечения такого соединения обычно применяется экранированный аудио провод, который устроен по коаксиальной схеме его расположения проводников — центральный проводник будет защищён от посторонних наводок экраном, который обычно сделан из большого количества тонких металлических жилок
• Подобная конструкция позволяет избегать наводок от электроприборов, расположенных поблизости, и позволяет проводить слаботочный сигнал с минимальными потерями
• При подключении таких проводов применяют удобные коннекторы RCA (в народе называемые «тюльпанами» либо «колокольчиками»)
• Они являются сегодня наиболее распространёнными в бытовой аппаратуре
• Как правило под понятием «межблочный кабель» имеется ввиду соединитель, который состоит из двух проводов и 4-рех разъёмов RCA (говоря проще, провод «2тюльпана на 2тюльпана»), который способен передавать сигналы от двух каналов одного компонента вашей системы в другой

Цифровой тип подразделяется на два вида:

• Провода, предназначенные для передачи цифрового сигнала в виде электротока (в простонародье их называют «цифровые коаксиалы»)
• Второй вид передает цифровой сигнал в виде света (это «оптические» кабели, они же оптоволоконные)

Начнём по порядку:

• Этот провод внешне ничем не отличается от «аналогового» межблочника
• Разница состоит в отсутствии у него второго соединителя
• «Цифровой коаксиал» состоит лишь из одного провода на концах с разъёмами (разъёмы, как правило, RCA)
• Проще говоря, кабель получается «1тюльпан — 1тюльпан»
• Изготавливается он по коаксиальной схеме (поэтому и название соответствующее), только в отличие от «аналогового» — «цифровой коаксиал» должен иметь волновое сопротивление 75Ом
• Желательно, чтобы и его разъёмы имели волновое сопротивление 75Ом, однако это не обязательное условие, оно выполняется обычно только при изготовлении дорогих «бытовых» и всех профессиональных проводов

Переходим к оптоволоконным кабелям:

• Цифровой сигнал в них передаётся через гибкое оптоволокно в виде света
• Волокно изготавливается из специального полимера (применяется в недорогих проводах средней ценовой и качественной категории)
• Из специально разработанного гибкого стекла (такие кабели дороже стоят)

У оптических проводов есть несколько преимуществ перед электрическими «коаксиалами»:

• «Оптика» способна передавать большой объём цифровой информации
• Плюс, оптоволокно позволяет выполнить между двумя компонентами развязку по «земле» (что актуально для подключения системного блока компьютера к ресиверу)
• Однако, качественный оптический провод весьма недёшев, а его дешевая реализация и схема передачи данных у бюджетного оборудования не позволяют насладиться преимуществами «оптики»
• Поэтому, не стоит переплачивать за «цифровой» провод, лучше обратить внимание на «цифровой коаксиал»
• Если сравнивать компоненты среднего класса цифровиков и коаксиалов, то принципиальной разницы звучания не будет
• С большой вероятностью вы между «коаксиалом» и «оптикой» разницы не услышите
• Конечно, подключайте что угодно, стоит помнить, «коаксиал» всегда дешевле аналогичной «оптики»

Максимальная длина кабеля

Некоторые провода имеют предельную длину:

• Длина оптического кабеля — максимум 7метров
• У «электрического коаксиала» ограничений нет, так как зависит все от качества самого провода
• Если использовать хороший качественный провод цифровые данные без проблем передаются на 10-15 метров и даже больше

Какой выбрать для своей аппаратуры

Тут все очень просто:

• Идете в любой магазин аудио техники, берете под залог несколько наиболее подходящих «межблочников» и сравниваете их звучание с использованием вашей системы
• Именно в вашей комнате и с вашей системой
• Тогда вы будете иметь точное представление о качестве «звучания» каждого проводов

Цифровой кабель самостоятельно

Возможно, если речь идет о коаксиальном «цифровом» проводе, поскольку изготовить оптический кабель в домашних условиях отнимает много сил, и денег — гораздо проще приобрести готовый:

• А «цифровой коаксиал» своими руками вполне, тем более, если вся система выполнена из компонентов среднего уровня
• Заниматься изготовлением чистого «цифрового» кабеля, если не хотите переплачивать большие деньги, зная, что особого выигрыша от покупного не будет
• Итак, требования, которые мы предъявляем к «цифровому коаксиалу»
• Во-первых —конструкция, и во-вторых — нужное волновое сопротивление 75Ом
• Таким требованиям соответствует обычный антенный провод
• Вам не показалось, качественный антенный кабель, можно ещё купить качественный видеокабель (например, Canare) в магазинах профессионального оборудования, по качеству такой провод гарантированно лучше, чем тот, что продается на радиорынке, по словам продавца, очень хороший

Важно: если у вас нет дорогих компонентов, если планируете изготовить кабель длины 1-2метра, тогда про влияние на звук цифрового кабеля можно вообще забыть, поскольку любой самодельный «цифровой коаксиал», собранный из антенного либо видеокабеля с двумя качественного разъёмами, он будет не хуже покупного «цифрового коаксиала»

Примечание: Забудьте при изготовлении межблочных проводов про содержащие свинец припои, или забудьте про качество звучания.

• Ну не будет у вас красивой коробки, модного шильдика на проводе и разъёмах (на звучание это не повлияет никак)
• Зато самодельный дешевле и выглядеть он будет неплохо

Подключаем сабвуфер к ресиверу

Подключение проще простого, наша инструкция поможет:

• Находите на ресивере выход для сабвуфера (см. Подключение пассивного сабвуфера к ресиверу своими силами), обозначенный SUB OUT, или типа этого
• Подключаете любой конец провода «1RCA — 1RCA» к нему, если в сабвуфере стереофонический выход, тогда вставляете второй конец в гнездо левого канала, это обычно монофонический выход, как на фото ниже

Схема подключения сабвуфера к ресиверу

• Бывает, что на сабвуфер два выхода, подключайте к любому, выходы абсолютно равнозначны
• В больших помещениях часто требуется два сабвуфера, поэтому, дабы не напрягать поиском переходников либо разветвителей, производители мощных ресиверов часто используют сдвоенный выход по гнезду для каждого устройства
• «Сабвуферный кабель» по конструкции не отличается от так называемого, «межблочного», это стандартный экранированный аудиокабель, имеющий разъёмы RCA на всех концах
• Особых требований к такому проводу не предъявляется кроме конструкции (экранированный звуковой провод с разъёмами RCA), поэтому большой разници между покупным и самодельным вы не услышите, даже если сабвуфер у вас мощный, хороший слух и неплохое помещение для прослушивания
• Качество кабеля будет иметь значение, когда его длина довольно существенная (больше пяти метров, как в автомобиле) — тут гораздо лучше провод с хорошей экранировкой, дабы ваш сабвуфер не издавал заметного фонового гула, вызванного помехами в сети, которые «ловит» на себя плохо экранированный длинный кабель
• Какой кабель для сабвуфера лучше, я думаю вы уже поняли
• Сабвуферный провод в готовом виде приобретается крайне редко, так как расстояние от ресивера до сабвуфера разное для каждого случая, при этом провисание или натяжение кабеля вредно для аппаратуры
• Провод в постоянном натяжении постепенно выходит из строя, рвутся жилки в его слабом месте, и в конце концов (довольно быстро) звук пропадает, наружная оплетка при этом может оставаться целой, что затрудняет поиск проблемы
• Провисающий провод ловит посторонние наводки и шумы, а свернутый кольцами, вообще сам становится источником вихревых токов и помех (тут чистейшая физика, свойства свернутого кольцами проводника)
• Поэтому лучше в ближайшем магазине профессионального музыкального оборудования приобрести качественный инструментальный, либо микрофонный провод, не обязательно самый дорогостоящий
• Там же купите 2 RCA разъёма, имеющих металлический корпус и позолоченные контакты
• Фирменный или «левый» разъем – не имеет значения
• Зачастую на глаз этого и не определить
• В качестве разницы тоже почти нет, если брать не самые дорогие, зачастую всё производится на тех же предприятиях
• В итоге, самодельный хороший сабвуферный кабель обходится дешевле десяти баксов за 5 метров с разветвителем, если он нужен
• Приличный покупной (с разъёмами) провод обойдётся вам несколько раз дороже при том, что он не намного лучше
• Еще раз напомню, паять нужно припоем без свинца, свинец снижает качество любого сигнала
• Если в вашей местности нет профессиональных аудио магазинов, какой кабель нужен для сабвуфера в таком случае?
• Тогда, как межблочник, вам подойдет качественный антенный провод, так как основным требованиям он удовлетворяет и имеет отличную экранировку

Примечание: Подключение любой электрической аппаратуры, требует от вас соблюдения мер электрической безопасности, работайте при заглушенном моторе и отключенной аккумуляторной батарее.

Если вам придется изготовить «межблочник» самостоятельно, тогда вам поможет наше обучающее видео.

Как подключить пассивный сабвуфер к ресиверу

Ресивер представляет собой сложное и многофункциональное устройство. Обычно он является базовой системой домашнего кинотеатра. Усилитель низкой частоты, являющийся элементом базового блока, предназначен для подключения акустических систем и отдельного низкочастотного канала. В зависимости от конфигурации системы он может обеспечивать объёмный звук в стандартах 2.1, 5.1 или 7.1. Последний формат допускает подключение семи широкополосных колонок и сабвуфера. К усилителю может быть подключен, как пассивный, так и активный НЧ канал. Пассивное устройство представляет собой мощный низкочастотный громкоговоритель, установленный в отдельном корпусе. Конструкция может быть выполнена в закрытом ящике или оборудована акустическим фазоинвертором. Активная акустическая система оборудована встроенным усилителем низкой частоты. Подключить сабвуфер к ресиверу дома можно разными способами.

Как подключить пассивный сабвуфер к ресиверу

На задней панели основного блока имеется много разъёмов. Часть из них предназначена для подачи входных сигналов, а к отдельной группе подключаются акустические системы. Самая распространённая коммутация включает в себя, две фронтальные колонки, левую и правую, две тыловые акустические системы, колонку «Центр» и два динамика, обеспечивающих объёмный или пространственный звук. Они обозначены как «Surround». Для подключения низкочастотного канала на панели имеются два гнезда, обозначенных, как «Subwooferpreout». С них снимается звуковой сигнал после предварительного усилителя. Уровень этого сигнала слишком мал, чтобы раскачать мощный низкочастотный динамик, поэтому сигнал с гнезда «Subwooferpreout» должен подаваться на вход активной звуковой системы или на отдельный усилитель низкой частоты.

Подключить пассивный сабвуфер к домашнему ресиверу можно, как параллельную нагрузку к фронтальным динамикам. Следует помнить, что параллельное соединение громкоговорителей уменьшает суммарное сопротивление примерно в два раза. Громкость фронтального канала, при этом возрастёт. В документации на устройство обычно указывается минимально допустимое сопротивление динамиков, которое можно использовать без возможности повредить усилитель низкой частоты. Поэтому, прежде чем подключать пассивный блок в параллель к фронтальным колонкам нужно посчитать общее сопротивление нагрузки.

Как подключить пассивный сабвуфер к ресиверу Пионер

Некоторые разработки ресиверов, предназначенных для домашних кинотеатров и организации мультимедийных центров, имеют кроме основных, дополнительные разъёмы, которые предназначены для подключения пассивных акустических систем.

«PioneerVSX-933» допускает подключение девяти акустических систем и двух низкочастотных каналов. Две колонки, относящиеся ко второй зоне (Zone 2), располагаются в другом помещении. Таким же образом организовано подключение двух сабвуферов. Один низкочастотный канал,«Subwooferpreout», предназначен для подключения активной низкочастотной системы. Слабый сигнал поступает на вход дополнительного усилителя и на низкочастотный динамик. Для подключения пассивного громкоговорителя используются гнёзда «L» и«R», обозначенные«Zone 2 LineOut». Линейный выход предназначен для непосредственного подключения мощного динамика. Таким образом, легко решается вопрос об организации звукового пространства в одном или двух помещениях.
