Как отключить бортовой компьютер на ваз 2114

Как отключить бортовой компьютер на ваз 2114

Как сбросить показания бортового компьютера ваз 2114

Отключение аккумуляторной батареи от бортовой сети автомобиля необходимо выполнять в следующих случаях:

• замена АКБ в процессе потери потребительских характеристик;
• выполнение сварочных работ по кузову;
• демонтаж аккумуляторной батареи для доступа к узлам двигателя, кузова, подвески, тормозной системы, КПП и других узлов автомобиля;
• выполнение электромонтажных работ;
• замена деталей электрооборудования транспортного средства;
• демонтаж АКБ на время длительного хранения;
• выполнение обслуживания аккумуляторной батареи;
• стационарная зарядка аккумулятора.

Также снятие одной из клемм аккумуляторной батареи необходимо для сброса ошибок по системам автомобиля (блок управления двигателем, подушек безопасности, ABS и других). Обычно для этого необходимо временное отключение АКБ от бортовой сети авто на время более 15 минут.

Теоретически процесс отключения аккумулятора от электрооборудования автомобиля может происходить в любой последовательности. Однако, в случае первоначального снятия плюсового разъема могут возникнуть нештатные ситуации при соприкосновении инструментов с металлическими элементами кузова и двигателя. Последствия такого замыкания могут быть тяжелыми.

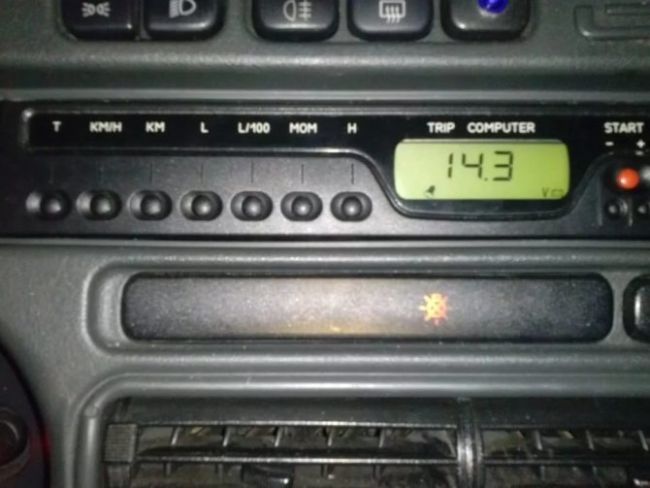

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

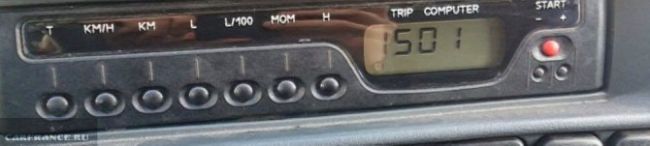

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

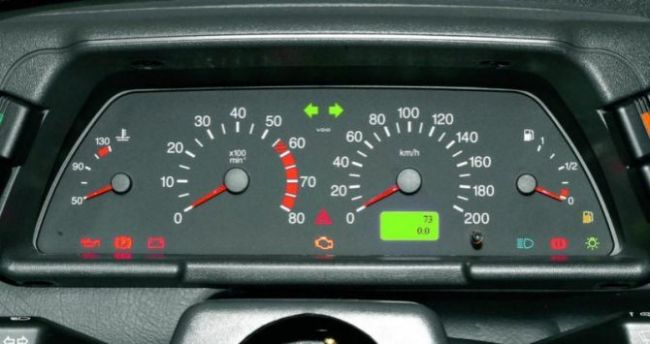

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

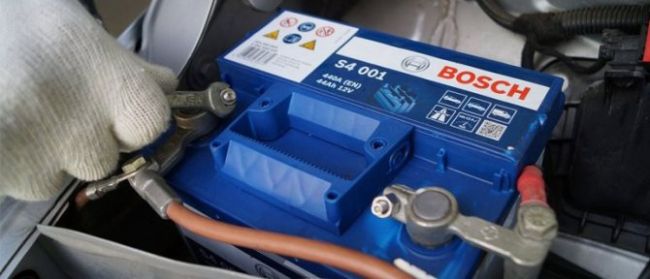

Как правильно снимать клеммы

При отключении аккумулятора необходимо придерживаться следующей последовательности:

1. Освободить доступ к АКБ. При необходимости снять пластмассовую защиту, кожух.
2. Ослабить зажим минусового разъема.
3. Скинуть разъем с отрицательной клеммы. При этом необходимо расположить отрицательный провод с разъемом таким образом, чтобы он не болтался, не мешал дальнейшим действиям и не мог возвратиться на прежнее привычное место.
4. Снять положительный разъем, соблюдая требования, указанные в предыдущих пунктах.
5. После указанных операций можно приступать к демонтажу аккумуляторной батареи.

Во время выполнения перечисленных работ необходимо применять штатные инструменты. Нельзя, например, использовать пассатижи для откручивания гаек и болтов крепления.

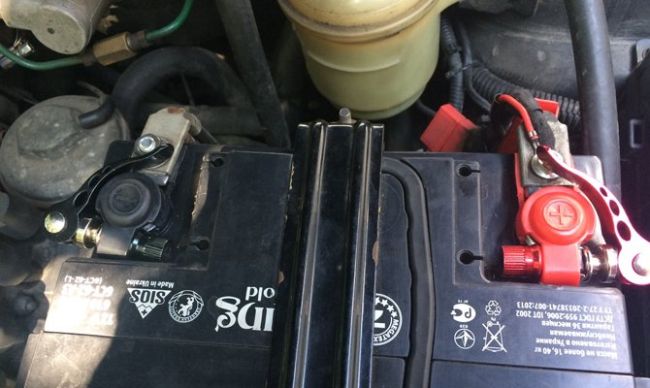

Как определить минусовую клемму

Минусовую клемму на аккумуляторной батарее можно определить тремя способами:

1. По маркировке на АКБ. В большинстве аккумуляторов на корпусе имеется рельефное изображение в виде знака “-“ . Он может быть заключен в окружность. Рельефная структура облегчает идентификацию в темное время суток.
2. По толщине. Диаметр плюсовой клеммы аккумуляторной батареи немного больше, чем отрицательной. 19,5 мм по отношению к 17,9 мм в европейском варианте, 12,7 мм к 11,1 мм в азиатском варианте исполнения. Таким образом, минусовая будет тоньше плюсовой.
3. По цвету проводов, которые подключают АКБ к электрооборудованию автомобиля. Обычно к плюсовой клемме подключают силовые проводники с изоляцией красного цвета. К минусовой идет толстый черный провод. Есть модели авто, где оба проводника имеют черную изоляцию. В таком случае можно отследить путь прохождения проводника. От минусовой клеммы один из проводников должен следовать на кузов машины (массу).

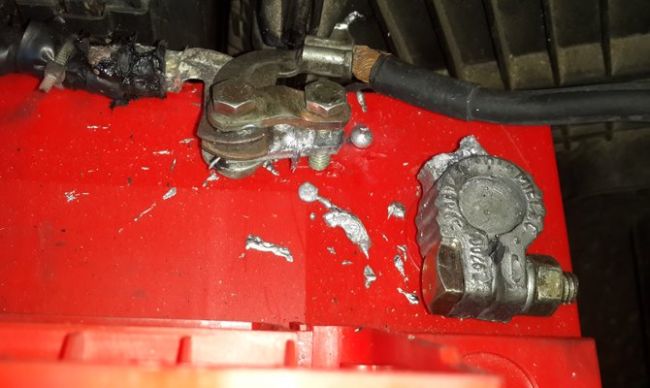

К чему приведет ошибка в последовательности

Если при отключении аккумуляторной батареи первой отсоединять положительную клемму, во время ослабления зажима можно ключом или иным инструментом задеть металлические детали кузова или двигателя. Произойдет мощное короткое замыкание, которое может привести к:

• поражению органов зрения обильным искрообразованием, электролитом;
• термическим и химическим ожогам (в случае потери герметичности АКБ, взрыва корпуса);
• потере работоспособности аккумулятора;
• нарушению электрооборудования автомобиля;
• воспламенению;
• выходу из строя систем автомобиля;
• механическим термальным разрушениям мест короткого замыкания.

Учитывая возможные тяжелые последствия, необходимо строго следовать правилам снятия клемм автомобильного аккумулятора.

Как восстановить «мозги» после отключения аккумулятора

Подробные рекомендации автовладельцам, как сбросить бортовой компьютер автомобиля, чтобы вернуть заводские настройки и как адаптировать «мозги» после их обнуления.

Автомобилиста, которому хотя бы раз в жизни не приходилось отключать аккумулятор, отыскать довольно сложно. Для большинства водителей сбросить, при необходимости, клеммы никакого труда не составляет. Более того, ставя их назад вряд ли кто задумывается о том, что существуют определенные правила, которым необходимо следовать, чтобы машина после «перезагрузки мозгов» вела себя корректно. Тем не менее, эти правила существуют и черным по белому написаны в руководстве по эксплуатации транспортного средства.

А автомобиле нет лишних деталей. Все узлы в нем взаимосвязаны, но не взаимозаменяемы. Быть может, аккумулятор нельзя считать самым главным агрегатом в машине, но и недооценивать его роль тоже не стоит. По большому счету, это обычная батарея, дающая питание всей электронике автомобиле. В том числе и бортовому компьютеру, в простонародье именуемому «мозгами». Вот на связь мозгов и аккумулятора я и хотел бы обратить ваше внимание.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Сбросить Бортовой Компьютер На Ваз 2114

СТАТ инструкции по бортовому компьютеру для ВАЗ 2114 и 2115. Что, почему и как

Инструкция по эксплуатации STAT на ВАЗ 2114 и 2115 поможет определить и понять назначение самолета. Основной функцией устройства является информирование водителя о техническом состоянии автомобиля. Используя коды, вы можете узнать состояние топливной системы, источника питания и других важных компонентов.

Некоторые варианты ВАЗ 2114 повышенной комфортности поставляются со стандартным BC, в то время как в других моделях есть место для установки вашего компьютера и всех необходимых вам разъемов. Установка качественного устройства обнаруживает автомобиль на ранней стадии и своевременно исправляет его.

СТАТ инструкция по бортовому компьютеру для ВАЗ 2114 и 2115

дает возможность изучить все параметры и ресурсы самолета. Принцип, лежащий в основе этого устройства, заключается в передаче показаний датчиков через блок управления. Затем данные обрабатываются и отображаются на экране в виде кодов. Использование BC позволяет диагностировать системы, которые не распознаются контроллером. Чрезвычайные ситуации обозначаются символическим символом, который отображается на табло и сопровождается звуковым сигналом.

Основные данные отображаются:

• Скоростной режим, топливный баланс, время в пути;
• Блок питания вращений;
• Состояние двигателя и температура двигателя;
• Расход топлива и пробег, которые могут привести автомобили в равновесие;
• Сетевое напряжение;
• Температура хладагента и положение дроссельной заслонки;
• Коды ошибок;
• Циркуляция воздуха, пройденное расстояние, средняя скорость и другие полезные параметры.

Оснащенный аварийными сигналами, BC сообщает водителю о перегреве двигателя, недостаточном заряде батареи, низком уровне топлива, неисправности в системе охлаждения.

Обнуление компьютера Mazda Familia, Mazda 626, Mazda 323, Mazda Protege

1. Двигатель остановлен. Снимаем минусовую клемму с аккумуляторной батареи.
2. Садимся в машину и нажимаем на педаль тормоза. Держим не менее 20-ти секунд.
3. Ставим клемму аккумулятора на место.
4. После обнуления компьютера рекомендуется производить обучение, особенно если машина с АКПП.

Как обучать машину с АКПП?

Перед началом обучения рекомендуется выехать на прямую дорогу, потребуется примерно метров 800 без помех движению.

1. Заводим автомобиль, прогреть двигатель до рабочей температуры. Убедитесь что все дополнительное оборудование выключено (фары, кондиционер, печка и т.п.). Если двигатель горячий, можно сразу приступить к пункту 2.
2. Зафиксируйте машину стояночным тормозом, дайте ей поработать на холостых оборотах с рычагом АКПП в положении P или N не менее одной минуты.
3. Переведите селектор АКПП в положение D, движение не начинайте, дайте поработать автомобилю не менее одной минуты. Для фиксации автомобиля на месте используйте педаль тормоза или стояночный тормоз.
4. Отпустите тормоз, начинайте движение. Движение надо начинать плавно без резких утапливаний в «пол» максимум половина хода педали. Необходимо чтобы переключились все передачи что соответствуе плавному разгону до 60-70 км/ч. Затем так же плавно замедляйте автомобиль до полной остановки.
5. Процедура обучения автомобиля с АКПП завершена, всему остальному он научится самостоятельно. Стоит отметить что многие АКПП адаптивные и запоминают до нескольких десятков манер езды водителя и сами их включают в зависимости от того как он жмет на газ.

Как Сбросить Бортовой Компьютер Ваз 2114

Инструкция по эксплуатации бортового компьютера ВАЗ-2115 Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• сведения о необходимости корректировок некоторых функций транспортного средства;
• предупреждение о необходимости продления страхового полиса;
• информация из органайзера;
• параметры, при которых в системе охлаждения автоматически будет включен вентилятор.

Перезагрузка «мозгов» Ауди 80

Сразу хочется отметить, что данный способ подходит для любых блоков управления «Mono-Jetronic»/»Mono-Motronic» производства Bosch, не зависимо от того, на каком автомобиле она установлена — VW, Audi, Renault или Fiat и прочие.

1. Завести и прогреть двигатель до двухкратного включения вентилятора охлаждения или до достижения температуры масла +80 С.
2. Заглушить двигатель и выключить зажигание.
3. Отключить разъем от блока управления Mono-Jetronic/Motronic Подождать не менее 10 минут. Это необходимо для того, чтобы содержимое оперативной памяти блока управления было гарантированно стерто (потеряно).
4. Подключить разъем обратно к блоку управления.

Примечание. Теоретически можно заменить действия пп.3 и 4 отключением на такое же время минусовой клеммы АКБ и в большинстве случаев это упрощение допустимо. Однако, в некоторых случаях из-за особенностей реализации электросхемы автомобиля такое решение не проходит.

Сбрасываем мозги на Мицубиси Каризма

По дисплею, если нет штатной магнитолы с кнопкой «Дисп» (осталось в текстовом файле на компе, проверить уже сейчас не могу, но вроде раньше пробовал, всё получалось на первой Каре с неродной магнитолой).

Нажать левую кнопку и держать, включить зажигание(мотор незаводить), удерживая левую кнопку нажатой — кнопкои SET — можно переключать показания компа

Чтобы посмотреть расход при включенном двигателе и установленном показе «запаса хода» — нажимаем M (при нажатой левой кнопке). Дисплей переходит к настройке показаний расхода: литры на километр или километры на литр, и при этом отображает текущий расход. Нажатие Set возвращает все на свои места. Проверено на машинах со штатной магнитолой и без. Показания сбрасываются всё тем же длинным нажатием левой кнопки.

Для переключения режима нужно одновременное нажатие левой и set. Необязательно длительное. Это всё работает при включении зажигания с нажатой set. Если просто включить зажигание, то режим не поменять.

Подольше подержать кнопочку «А» та что ближе к рулю. И обнулиться то показание которое было выбрано.

Как войти в сервисный режим дисплея

Нажимаем безымянную кнопку держим, включаем АСС, всё время держим кнопку, нажимаем Н два раза, потом SET и входим в сервис, переключение SЕТ.

Сброс делается так, на дисплее БК нажимаем и держим 6 секунд (ну или до сброса) крайнею левую кнопку.

Обучаем мозги на Мицубиси Каризма после обнуления

1. Прогреть двигатель до рабочей температуры, заглушить его, снять клемму АКБ секунд на 10-20, одеть.
2. При выключенных потребителях включить зажигание на 10 с, выключить на 20 с, завести двигатель и дать поработать ему 10 минут на холостых (все потребители д.б. выключены!).
3. Заглушить на 20 с, снова завести, включив все возможные нагрузки (фары, кондиционер, магнитолу, нагрев сидений, стекла, салонный свет и т.д.), дать поработать на ХХ 10 минут.
4. Выключить зажигание на 10-20 с.

Bсем у кого плавает холостой ход после того, как снимали по какой-либо причине клемы с аккумулятора или обнуляли мозги. Нужно после этого обучать компьютер ХХ заново и это подробно описано в инструкциях. Для тех у кого их нет объясняю. Под капотом блок предохранителей и реле. — Открываете крышку, находите реле кондиционера и его предохранитель на 25А, предварительно прогрев двс до рабочей температуры, вытаскиваете всё это дело. — Заводите автомобиль и пусть 10мин работает на холостых оборотах, она могут плавать немного но терпение. — По истечении 10 мин, глушим машину, ставим реле и предохранитель на место, закрываем крышку и капот, заводим и наслаждаемся ровными оборотами. P.S. Данная процедура отлично регулирует ХХ, но только если двигатель ИСПРАВЕН.

Как обнулить бортовой компьютер на ваз 2115

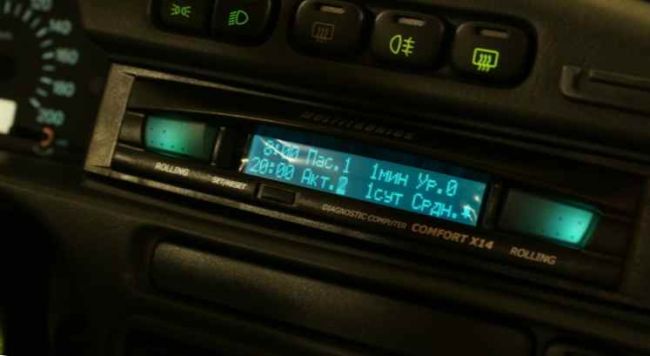

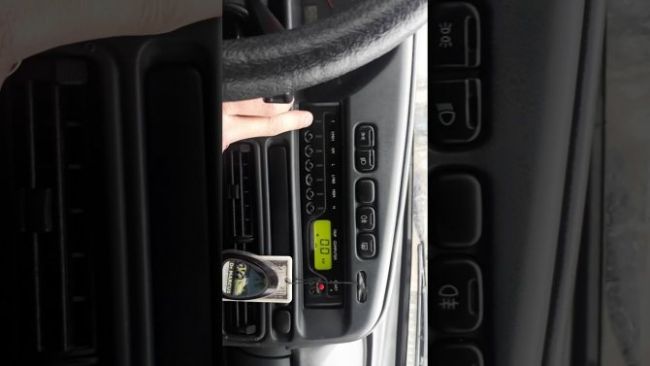

вот так выглядит БК

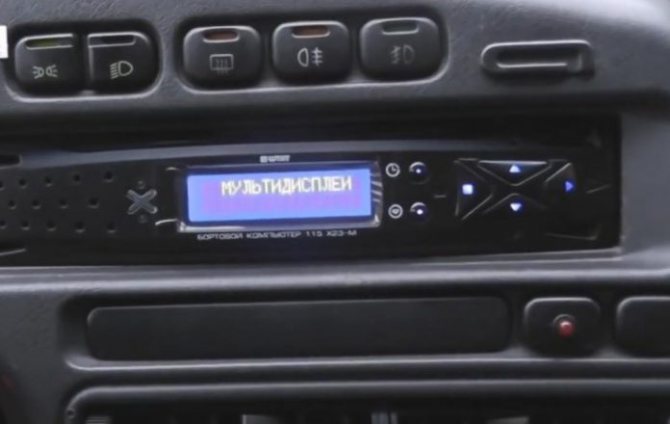

В данной статье мы рассмотрим процесс установки бортового компьютера «Штат Х1-универсал» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

Отвёртка +, бортовой компьютер «Штат Х1-универсал»

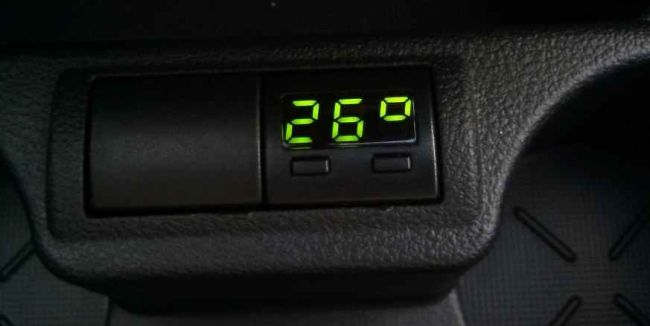

Бортовой компьютер Штат Х-1М Универсал предназначен для установки на автомобили семейства ВАЗ 2113-14-15 (Самара-2), ВАЗ 2117-18-19 (Калина), ВАЗ 2110-11-12 (новая и европанель), Шеви-Нива.

Штат Х-1М универсал представляет собой двухкнопочный бортовой компьютер с цифровым (3 цифры) дисплеем. Устанавливается вместо заглушки кнопки на панели приборов.

Содержит в себе 30 самых основных функций. Среди которых стоит выделить две наиболее важные. 1. Функция «ПЛАЗМЕР» это плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов частотой 150 Гц энергией 0,04 Дж. За время воздействия на каждой свече выделяется энергия порядка 60 Дж. При этом происходит ионизация воздуха в цилиндрах, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа запуска двигателя в сильный мороз или в условиях повышенной влажности, а также при недопустимом заливе электродов свечей бензином. 2. Функция «ТРОПИК» это включение вентилятора системы охлаждения по заданной Вами температуре двигателя. Эта функция особенно полезна летом в жаркое время, когда машина стоит в «пробке» в городе, т.к. поможет избежать перегрева двигателя.

Будет полезно: Практические рекомендации автоэксперта по ремонту автомобиля toyota auris

Бортовой компьютер работает как диагностический тестер, т.е. определяет и сбрасывает ошибки ЭБУ.

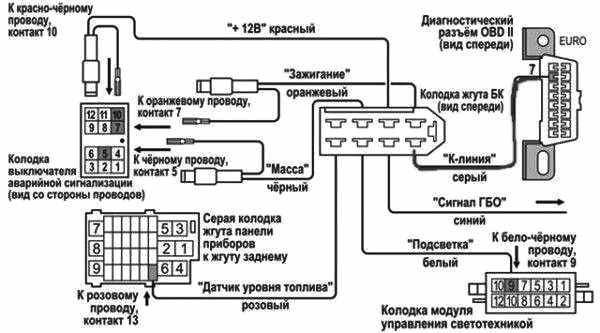

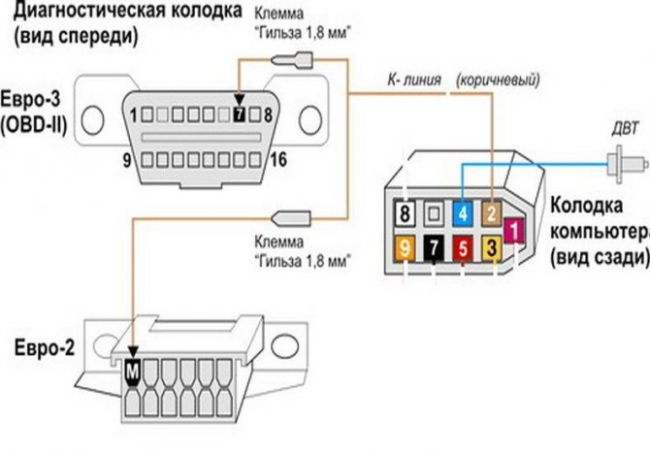

Штат Х-1М универсал очень прост в подключении, необходимо провести всего 4 провода, это +, -, + для подсветки и К-линия в колодке диагностики.

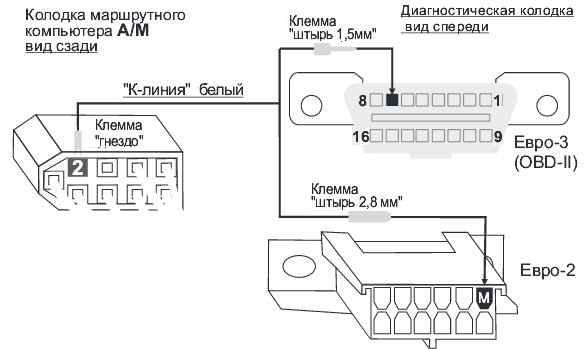

инструкция подключения к колодке.В комплекте БК есть тоже подробная инструкция. Время установки занимает около 10-15 минут.

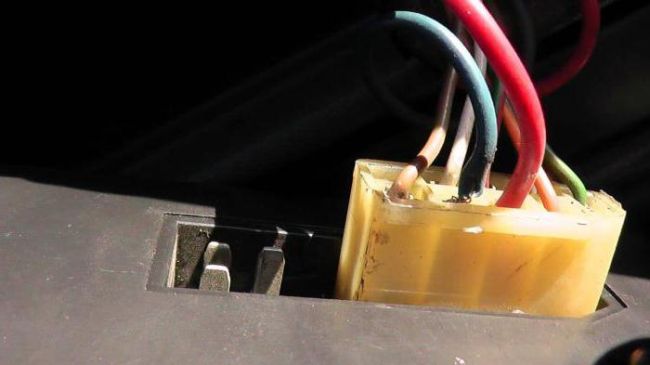

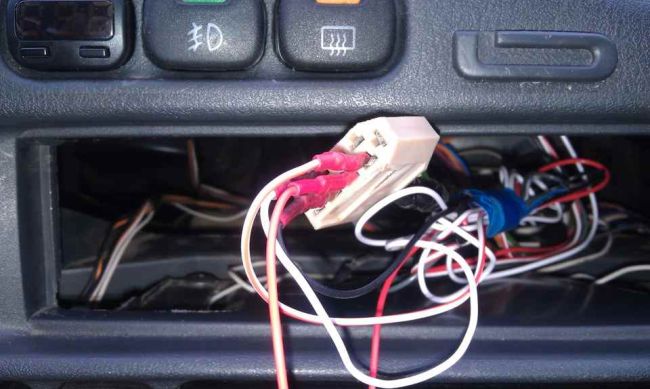

Сделал разъем для проводов к жгутам которая идет в комплекте с БК и обтянул их термоусадкой, так как в комплекте у меня не было обжимника.

сайт где можно приобрести: www.shtat.ru/ прямая ссылка на БК штат www.shtat.ru/shop/product…egory/shtat-h1m-universal

спасибо за внимание.

Обнуляем мозги ВАЗ

Для того чтобы «обнулить мозги» или перезагрузить компьютер автомобиля ВАЗ, нажимаем на кнопочку сброса суточного пробега, не отпуская переводим ключ на старт. Комбинация прибора переходит в режим самотестирования. Происходит трёхкратное отклонение всех стрелок (тахометра, спидометра, темп. двигана, топлива). Если в это время ещё раз нажать на клавишу суточного пробега двигателя на панели пробега выйдет версия прошивы, если ещё раз нажать покажет ошибки. Если ошибок нет, показывает НОЛЬ. Если ошибки есть запоминаем их, нажимаем на клавишу суточного пробега на 2-3 сек и обнуляем ошибку (выходит НОЛЬ).

Обнуление компьютера после снятия аккумулятора на ВАЗ

При снятии аккумулятора происходит обнуление компьютера и стирание текущих данных о работе датчиков. Вот в этом и скрывается основная проблема.Так как при установки аккумулятора обратно не соблюдаются элементарные условия для нормального дальнейшего функционирования автомобиля. Для этого необходимо выполнить правильное подключение нового аккумулятора, чтобы двигатель в последствии радовал своей работой, а не доставлял неприятности.

1. Прогреваем двигатель до рабочей температуры, желательно в движении.
2. Снимаем МИНУСОВУЮ клемму с аккумулятора на 3 минуты, происходить «обнуление» памяти компьютера.
3. Устанавливаем клемму обратно. Если аккумулятор снимался полностью сначала подключаем ПЛЮСОВУЮ клемму
4. НЕ ДОТРАГИВАЯСЬ до педали газа заводим двигатель.
5. Прогреваем в течении 10-15 минут, происходит сбор информации с датчиков бортовых систем.
6. Выключаем зажигание для записи данных в память компьютера.
7. Заводим двигатель и осуществляем разгон да 50-60 км/ч с последующей полной остановкой.
8. Выключаем зажигание для записи в память компьютера данных от датчиков скорости, коробки, и т.п. работавших при движении.

Recommendations

Comments 40

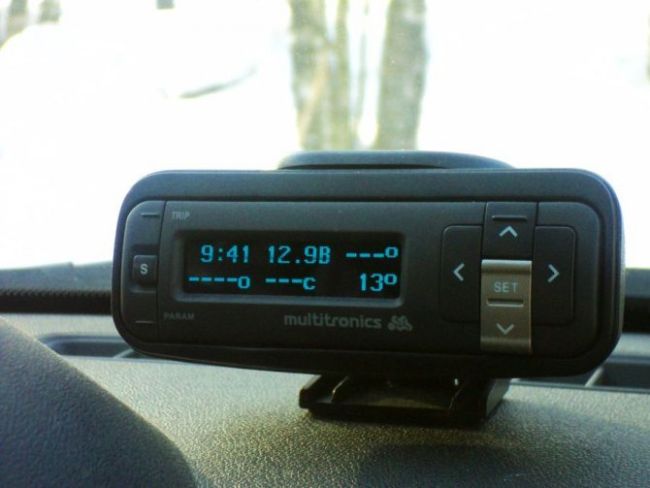

Обратись к ним на сайт: www.multitronics.ru/supp раньше всегда консультировали.

у меня точно такой же.напиши что случилось

Я думаю что мой ЭБУ Январь 7.2 Автэл не совместим с ним просто((

у меня тоже январь, и работает.ведь судя по видео напряжение он показывает верно.температура внутри 222-так провод с датчиком не подключен.а ты подключился в диагностический разъем?верхний ряд, второй справа, кажется

Будет полезно: Масло в акпп паджеро спорт: подбор и замена

у меня стоит бортовик х115 и все работает(так что конечно подключал)

А чем тебе старый не угодил?)

В нем информации меньше. не хватает (спидометра, мгновенного расхода, среднего расхода)

Если мне память не изменяет, то у меня такой же БК и средний расход он показывает, на счем мгновенного не помню, но л/час тоже есть. А чем теде спидометр в приборке не угодил?)))

Не знай))) Привык, что на маршрутном компьютере был

Я сегодня глянул, у меня Х114, наверно чем то отличается)

У тебя должно быть голосовое сопровождение

вот и все различие))

ясно) у тебя в сильную жару или холод, подглючивает БК?

Эммммм, в жару точно нет. А про холод сказать не могу, т.к. поставил его в апреле)))))

найди в инете инструкцию(если у тебя нету)тебе нужна девятая страница ! выдерни колодку имобилайзера и посмотри стоит ли у тебя перемычка как на рисунке в инструкции, если не стоит, то поставь воткни разъем обратно попробуй еще раз запустить бк, если не получится то вытащи разъем от имобилайзера обратно не втыкая попробуй еще раз (ЭТО ЕСЛИ ИМОБИЛАЙЗЕР У ТЕБЯ НЕАКТИВЕН!)

есть мозги которые закрыты и их надо взламывать

Как сбросить ошибку Check Engine на Ладе Калине

Как скинуть/сбросить ошибку Check Engine на автомобилях Lada Kalina – этот вопрос зачастую волнует владельцев автомобилей Ваз. Дело в том, что большинство обладателей «Лад» сталкивались с такой проблемой когда ни с того, ни с сего загорается ошибка «chek» (ЧЕК)

Тут у многих сразу же случается паника. Не беспокойтесь, в этом нет ничего страшного. Во-первых, данная ошибка выскакивает, когда выходит из строя какой либо датчик.

Во-вторых, данная ошибка выскакивает, когда у нас в камеру сгорания приходит неправильная смесь. Это может быть в двух случаях: не правильно работает какой-то датчик, либо некачественный бензин. Попробуйте при следующей заправке, залить более качественное топливо.

1. Видео инструкция: Как сбросить ошибку на блоке управления Лада Калина
2. Пошаговая инструкция сброса ошибки Check Engine на Ладе Калине
3. Коды ошибок Лада Калина и их расшифровка

Бортовой компьютер на ВАЗ-2115: инструкция, подключение

На ВАЗ-2115 бортовой компьютер устанавливается сравнительно недавно. Дело в том, что первые выпуски этой модели комплектовались двигателями с карбюраторной системой впрыска. В них не было электронного блока управления, который бы мог считывать всю информацию о работе двигателя внутреннего сгорания и остальных систем автомобиля.

Будет полезно: Рекомендации автоэксперта, как провести замену топливного фильтра на mazda 3

Бортовой компьютер сильно облегчает жизнь водителю. Установить его сможет даже человек, не имеющий богатого опыта в монтаже специального оборудования. Подключение прибора не вызовет никаких трудностей, равно как и настройка. Можно при работе использовать инструкцию по эксплуатации, которая идет в комплекте.

Видео инструкция: Как сбросить ошибку на блоке управления Лада Калина

Для того, чтобы сбросить ошибку Check Engine на Ладе Калине вам будет необходимо выполнить следующий порядок действий:

1. Включаем зажигание, не заводя авто.
2. Открываем крышку капота и откидываем плюсовую клемму аккумулятора.

Ну, вот в принципе и все! Я думаю, большинство из вас сможет выполнить данные действия без особого труда. Ну и специально для вас, я хочу выложить коды ошибок и их расшифровку на автомобилях Лада Калина.

Основные коды ошибок

Хороший БК не просто отображает водителю необходимую информацию, но и расшифровывает коды ошибок. Если в работе какой-либо системы автомобиля произойдет сбой, на дисплее компьютера отобразится соответствующий код ошибки. Чтобы его расшифровать и понять, в чем заключается неисправность, необходимо обратиться к документации, в которой есть весь необходимый перечень.

Для отображения наличия в системе каких-либо ошибок, следует проделать следующие действия: сбросить показания пробега за сутки и включить зажигание.

Коды ошибок Лада Калина и их расшифровка

Расшифровка кодов ошибок в приборной панели:

• 2-повышенное напряжение бортовой сети;
• 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
• 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
• 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ “-С”);
• 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
• 7-аварийное давление масла (критерий для срабатывания акустического сигнализатора выполнен);
• 8-дефект тормозной системы (критерий для срабатывания акустического сигнализатора выполнен);
• 9-аккумуляторная батарея разряжена (критерий для срабатывания акустического сигнализатора выполнен);
• Е-определение ошибки в пакете данных, заложенном в EEPROM

На, этом я бы и хотел закончить данную статью о сбросе ошибки Check Engine на Ладе Калине! До скорых встреч друзья на нашем сайте!

Предназначение Бортового Компьютера

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

На картинке изображен бортовой компьютер «Мультитроникс» для ВАЗ 2114

Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) – это не просто сведенные воедино разные показатели на одном экране.

Как отключить будильник на бортовом компьютере 2114

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

Бортовой компьютер

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

• Текущее время и дата;
• Время поездки за исключением остановок;
• Время поездки, включая остановки;
• Расход бензина в текущем времени;
• Средний и общий расход бензина за поездку;
• Пробег на остатке бензина в баке;
• Сигнал, когда остается минимум горючего в бензобаке;
• Общий уровень оставшегося топлива;
• Расстояние поездки;
• Среднюю скорость в течение поездки;
• Напряжение автомобильной сети;
• Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

БК Штат Х-1М

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

• «Плазмер» – прогрев свечей зажигания перед запуском мотора;
• «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

• Отображение на экране сразу трех мультидисплеев;
• Энергонезависимые кварцевые часы;
• Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
2. Удаляем штатную заглушку с панели приборов.
3. Находим 9-контактный разъем.
4. Демонтируем заглушку диагностического разъема.
5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

Сверху справа показана колодка диагностического разъема типа Евро-3 (более новый вариант), ниже справа показана колодка Евро-2. Ниже показано подключение провода к разъемам.

Подключение провода бортового компьютера к разъемам Соединяем разъемы БК.

Соединение разъемов БК на ВАЗ 2114

Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.

Часто автовладельцев не устраивает установленный штатный компьютер, и его тогда нужно снять.

Снять бортовой компьютер на ВАЗ 2114 можно следующим способом:

1. Снимаем клемму аккумулятора;
2. Извлекаем установленную автомагнитолу;
3. В открывшуюся нишу просунуть руку и освободить крепление БК;
4. Снять БК, отсоединив то него штекер с проводами;
5. Магнитола затем устанавливается на место.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Настройка бортового компьютера требуется не всегда, например, БК 2114-3857010 прост в обращении и настроек почти не требует. Для каждого устройства выводятся на дисплей свои параметры, поэтому необходимо читать инструкцию к БК и руководствоваться рекомендациями от производителя.

Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:

Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:

• Вынуть БК и снять разъем на некоторое время;
• Отсоединить на определенное время клеммы аккумулятора.

Показания должны обнулиться.

На бортовом компьютере можно прочитать все ошибки, возникающие в ЭСУД. Расшифровка кода ошибок ВАЗ 2114 идет по определенным кодам. Если ошибок нет, то на дисплее загорается надпись «Ошибки отсутствуют». Перечень ошибок большой, поэтому приведем лишь самые распространенные коды ошибок ВАЗ 2114:

• 0134 – нет активности датчика кислорода;
• 0116 – ошибка датчика температуры охлаждающей жидкости;
• 0172 – обогащенная топливная смесь;
• 0300- наличие пропусков в зажигании;
• 0340 – неисправен датчик фаз;
• 0505 – сбои в регуляторе ХХ.

Ошибки бортового компьютера ВАЗ 2114 сбрасываются согласно инструкции каждой конкретной модели комбинацией нажатия кнопок, но общий сброс можно сделать, отсоединив на время одну из клемм аккумулятора.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

• Заглушить двигатель, но оставить включенным зажигание автомобиля.
• Отсоединить клемму АКБ авто и выждать несколько секунд.
• Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Как своими руками снять бортовой компьютер ВАЗ?

В наши дни большинство автопроизводителей комплектуют свой автомобили таким устройством, как штатный бортовой компьютер. Этот агрегат позволяет автовладельцу отслеживать качество работы различных систем своего «железного коня» в режиме настоящего времени. Тем не менее, далеко не каждый водитель хочет видеть такие инновационные технологии на борту своего транспортного средства. В частности, далеко не все автолюбители, передвигающиеся по нашим дорогам на автомобилях марки ВАЗ, довольны этим гаджетом, попросту навязанным АвтоВАЗом. Впрочем, при желании можно самостоятельно снять бортовой компьютер ВАЗ. Да-да, именно так: для этого не нужно посещать салон автосервиса. Водитель вполне может снять бортовой компьютер своими руками, потратив немного личного времени.

Инструкция:

1. Прежде всего, необходимо тщательнейшим образом изучить руководство по эксплуатации транспортного средства. В руководстве наверняка имеется не только информация по использованию штатного бортового компьютера, но и подробная инструкция по его демонтажу. В случае если по каким-то причинам такой инструкции там нет, можно обратиться за уточнениями на специализированный форум, посвященный конкретно вашей модели автомобиля ВАЗ. Кроме того, на форуме вы сможет обнаружить немало информацию и отзывов от самих автомобилистов, который уже имеют опыт подобных работ по снятию бортового компьютера.

2. Не лишним будет получить консультацию по поводу гарантии у сотрудника салона, в котором приобретался автомобиль. Дело в том, что отдельные автосалоны могут лишить своего клиента гарантии в том случае, если он в гарантийный период снимет какое-либо предустановленное оборудование.

3. Важно: на автомобилях ВАЗ десятого поколения и Приорах прежде, чем демонтировать компьютер необходимо обязательно снять магнитолу. Соблюдайте технику безопасности и перед демонтажем магнитолы в обязательном порядке снимайте минусовую клемму с аккумуляторной батареи. Вы обесточите всю бортовую систему питания, а, значит, возможность короткого замыкания будет полностью исключена.

4. Далее, просто нажмите на кнопку открытия и снимите внешнюю панель магнитолы. После этого найдите четыре отверстия на торце магнитолы. В эти отверстия вставьте специальные ключи и до упора нажмите на них.

5. Аккуратно потяните корпус магнитолы на себя и вытащите этот агрегат. С тыльной стороны осторожно отключите все колодки проводов. Далее, просунув руку в отверстие, где ранее находилась магнитола, попытайтесь нащупать с тыльной стороны блока компьютера крепления. Эти крепления необходимо очень осторожно раскрыть, после чего следует нажать на сам корпус гаджета.

6. Теперь можно вынуть штатный бортовой компьютер из паза, в котором он до этого был установлен. Не забудьте отсоединить все провода, подключенные к устройству с тыльной стороны. В случае если вы не планируете после этого ставить новый бортовой гаджет, всю проводку для подключения компьютера следует сцепить пластиковым жгутом, а само отверстие следует закрыть обычной заглушкой из пластика.

Подключение бортового компьютера к ВАЗ 2114

Буквально несколько лет назад электронная система автомобиля считалась роскошной инновацией, но в последнее время многие машины оснащены этим элементом.

Большинство автомобилистов хотели бы иметь автомобиль, набитый всеми техническими новинками. Но, к сожалению, не все автомобили семейства ВАЗ имеют электронную систему. Установка бортового компьютера на ВАЗ 2114 самостоятельно, не должна вызывать и никаких трудностей.

Функциональная электроника довольно обширна, имеет большое количество различных программ, направленных на улучшение характеристик автомобиля и контроль его технического состояния. Эта система с наивысшей точностью определяет многие параметры машины, например: высокоскоростной режим, температурные параметры тормозной жидкости, уровень напряжения внутри машинной системы и многое другое. И показатели бортового компьютера намного точнее, чем показатели стандартных инструментов. Функциональность электронной бортовой системы очень разнообразна.

В дополнение к определению точности индикаторов при работе машины бортовая электроника отлично справляется с диагностикой всех систем транспортных средств и идентифицирует коды неисправностей. Трудности с расшифровкой кодов не должны возникать, поскольку инструкции бортового компьютера содержат все необходимые расшифровки.

Преимущества электроники весьма заметны, возможно, без посещения сервисного центра, самостоятельно определить все проблемы, возникшие во время работы, и своевременно устранить их. Неважным моментом является то, что система помогает избежать довольно серьезных последствий неисправности из-за своевременной диагностики.

Другим преимуществом этой системы является оборудование звуковой сигнализации и световой сигнализации. Этот тип сигнализации также информирует владельца автомобиля о проблемах в сети автомобиля или сообщает о перегреве двигателя.

Установка бортового компьютера на ВАЗ 2114

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Ошибки Бортовой компьютер ВАЗ 2114

Чтобы проверить компьютер, вам необходимо сбросить пробег на приборной панели в течение дня и в то же время включить зажигание. Затем, нажав кнопку на рычаге стеклоочистителя, вы увидите версию прошивки компьютера с кодами ошибок, если они доступны.

Основные коды ошибок:

• 2-напряжение сети машины слишком велико.
• 3-уровневый датчик уровня топлива.
• 4-температурный датчик температуры жидкости.
• 5. нарушение работы температурного датчика за бортом.
• 6-моторный перегрев.
• 7. критически низкое давление масла.
• 8-недостатков в тормозной системе.
• 9-элементная батарея разряжена.

Наиболее распространенными ошибками бортовой системы являются:

1. Код 4, чаще всего появляется на достаточно теплом двигателе или когда датчик включен, указывая количество топлива.
2. Код 6, указывает на перегретый двигатель.
3. Код 8, с отсутствием тормозной жидкости в системе.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Как подключить бортовой компьютер к ВАЗ 2114

Прежде чем приступить к установке, необходимо решить, какие функции требуют бортовой компьютер ВАЗ 2114. Прежде чем принимать решение о выборе электронной системы, следует обратить внимание на характеристики машины. Конечно, нецелесообразно покупать очень сложную систему для обычного автомобиля или слишком дорого для бюджетного автомобиля. Достаточно приобрести систему, которая включает в себя монитор, необходимый набор проводов и, соответственно, процессор.

Затем определите местоположение для установки монитора электронной системы. Лучшее решение. установить в центр консоли, если позволяет пространство. При отсутствии свободного места монитор может быть установлен на торпеде, и, соответственно, требуется удаленный корпус.

Следующим этапом станет размещение самого процессора. Не забывайте, что все вентиляционные отверстия процессора должны быть снабжены свободным доступом, корпус должен быть зафиксирован в определенном месте. Провода также должны перевозиться через специальную трубку, которая защищает их от внешних негативных эффектов.

После установки всех элементов подключите проводку. Чтобы отобразить техническое состояние аппарата, вам необходимо подключить бортовой компьютер

к центру машины. По завершении процесса установки включите систему и установите необходимые программы. Последним шагом будет корректировка.

В случае возникновения проблем с работой электронной системы, например, бортовой компьютер ВАЗ 2114 не работает. Скорее всего, проблема заключается в неправильно подключенных контактах или неправильно настроенных настройках. Чтобы решить эту проблему, достаточно проверить все соединения и исправить их или, в соответствии с инструкциями, проверить доступные настройки.

Как установить бортовой компьютер

Компьютер ВАЗ 2114: установка бортового компьютера, настройка, особенности

Как правило, бюджетные автомобили лишены большого количества полезных опций и возможностей, которые доступны для машин более высокого класса. Популярные благодаря своей низкой цене модели ВАЗ 2110, 2114, 2115 и т.д. не являются исключением.

Однако сегодня есть возможность дополнительно укомплектовать машину целым рядом полезных решений. При этом многие автовладельцы первым делом ставят бортовой компьютер на ВАЗ 2114, 2115 и другие модели.

После установки БК на ВАЗ можно получить намного больше полезной и важной информации, контролировать многие параметры работы узлов и агрегатов в режиме реального времени, своевременно фиксировать и считывать ошибки и т.д. Далее мы рассмотрим бортовые компьютеры на ВАЗ 2114, что представляет собой данное устройство, а также как подключить бортовой компьютер и на какие особенности следует обращать внимание.

Читайте в этой статье

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Главное, следует учитывать, что хотя на рынке представлены несколько видов подобных устройств, подойдут не все. На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен. Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления именно ВАЗ 2114, 2115 и т.д.

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

• скорость движения
• остаток топлива в баке
• продолжительность поездки
• обороты ДВС
• расход горючего
• температуру двигателя
• температуру в салоне
• расчет пробега на остатке топлива в баке
• напряжение в бортовой сети
• положение дроссельной заслонки
• температуру ОЖ
• расход воздуха
• среднюю скорость и средний расход топлива
• коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114 позволяет выявить серьезные ошибки (выход из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные. Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.

Установка БК на автомобиль

Определившись с выбором устройства, можно переходить к установке БК. Прежде всего, следует изучить инструкцию производителя, которая должна присутствовать в комплекте.

Что касается места установки, обычно это центральная консоль. Кстати, заранее следует подготовить установочную шахту для БК. Если же по какой-либо причине такой монтаж не получается реализовать (посадочные места заняты другими устройствами), можно купить бортовой компьютер с выносным корпусом.

• Перейдем к подключению бортового компьютера. Прежде всего, бортовой компьютер 2114 или бортовой компьютер 2115 обычно ставят в штатное и заранее подготовленное место. Такой вариант будет наилучшим. Перед началом работ нужно отключить клеммы с АКБ.

Для подключения бортового компьютера на устройство нужно подать питание 12В, а также подключить «массу». Для автоматического запуска вместе с двигателем питание подается от зажигания. Кстати, запитавшись от габаритных огней экран компьютера может светиться менее ярко, что достаточно удобно в темное время суток.

Обычно, схема подключения бортового компьютера сводится к коммутации БК и диагностического разъема. На деле, стандартную четырехконтактную колодку соединяют с переходниками, а питание берется от прикуривателя, автозапуск реализуется через замок зажигания, масса берется от корпуса и т.п. Если же колодка в конкретном бортовом компьютере не подходит к разъему ВАЗ 2114, можно использовать переходники.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.

К любому бортовому компьютеру нужно подвести следующие провода:

1. Питание +12 В.
2. Питание при включении зажигания для запуска компьютера.
3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
4. Масса.
5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
6. Подключить диагностическую линию от контроллера K-Line.

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Советы и рекомендации

Как видно, бортовой компьютер ВАЗ 2115 или ВАЗ 2114 подключается аналогично многим другим устройствам в автомобиле (например, автомагнитола). При этом плюсом является то, что подходящий БК ВАЗ 2114 или бортовой компьютер на ВАЗ 2115 можно установить в имеющееся штатное место в автомобиле. Это значит, что можно избежать необходимости устанавливать устройство с отдельным выносным корпусом.

Кстати, если возникли сложности и поставить бортовик на ВАЗ не получается по той или иной причине, решение можно найти на профильных форумах или обратиться к опытному специалисту. Однако, как показывает практика, все операции зачастую стандартные, то есть особых навыков и знаний не потребуется. Главное, внимательно изучать инструкцию.

Выводы

Как вы могли убедиться сами, для того, чтобы установить БК самостоятельно своими руками, не требуется никаких специальных навыков, а достаточно строго следовать нашей инструкции.

Читать дальше: Высота кузова тентованной газели

Бортовой компьютер (БК) является автоматизированной системой управления автомобиля. Существует несколько типов БК, чтобы узнать какой тип установлен на вашем авто, необходимо прочесть содержание наклейки на устройстве. В зависимости от типа двигателя подбираются соответственные типы БК. Для инжекторных двигателей автомобиля производится больше всего систем автоматизированного управления. Самым универсальным бортовым компьютером для ваз 2114 можно считать мультитроникс.

Что в итоге

С учетом приведенной выше информации становится понятно, что БК ВАЗ 2114 (маршрутный компьютер ВАЗ) позволяет полностью контролировать автомобиль в режиме реального времени. Фактически, устройство подключается ко всем датчикам и блокам, которые имеет ЭСУД автомобиля.

Более того, компьютер осуществляет обработку полученных данных и отображает их в наиболее простом и понятном для водителя виде. Если иначе, БК собирает, корректирует, анализирует и затем выдает точную информацию, причем так, чтобы водитель могу сразу считывать такие данные без каких-либо сложностей и дополнительной расшифровки.

Также можно своевременно выявить неполадки за счет того, что компьютер уведомляет о критических сбоях и ошибках. Благодаря такой особенности, часто удается избегать серьезных последствий и дорогостоящего ремонта. Еще в случае появления ошибок нет необходимости ехать на СТО для диагностики, расшифровка доступна прямо на месте.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Центральный замок автомобиля: назначение, особенности, принцип работы. Какой ЦЗ лучше выбрать. Установка центрального замка, нюансы и рекомендации.

Как заменить лампочки в передних фарах Лада Калина: замена ламп ближнего и дальнего света. Как поменять габариты на Калине, поворотники, стекло фары и фару.

Подогрев заднего стекла: ремонт или установка обогрева заднего стекла своими руками. Тонкости и нюансы, на что обратить внимание, рекомендации.

AUX: что это такое, выход Аукс и кабель AUX. Подключение по AUX: проводное и беспроводное. Преимущества и недостатки подключения AUX, AUX Bluetooth.

Как сделать короб для сабвуфера самому: ящик для саба своими руками. Самостоятельное изготовление «стелс» саба в крыло. Советы и рекомендации.

Как сбросить настройки бортового компьютера ваз 2114

Инструкция по эксплуатации бортового компьютера ВАЗ-2115 Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• сведения о необходимости корректировок некоторых функций транспортного средства;
• предупреждение о необходимости продления страхового полиса;
• информация из органайзера;
• параметры, при которых в системе охлаждения автоматически будет включен вентилятор.

ооо «НПП ОРИОН»-БК — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

• собирают данные с различных датчиков;
• анализируют проведенные измерения;
• отображают информацию о текущем состоянии различных систем транспортного средства на экран;
• выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

• контроль оборотов двигателя;
• слежение за температурой двигателя;
• мониторинг скорости автомобиля;
• измерение температуры воздуха внутри салона и вне автомобиля;
• выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
• замеры напряжения в бортовой сети;
• информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

• систему различных оповещений;
• отображение общего пробега автомобиля в километрах;
• планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
• составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
• ручное и автоматическое управление кондиционером;
• симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
• функции монитора парктроника;
• функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

• к датчикам уровня и расхода топлива, скорости;
• к колодке диагностики;
• к цепи зажигания;
• к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем БК от

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

• высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
• надежный фрезерованный алюминиевый корпус;
• систему ударо- и виброзащиты;
• пассивное охлаждение.

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

Номер	Описание
1	Неполадки в функционировании микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала неполадки в работе электропроводки контроллера указателя уровня горючего. Возможен слишком высокий или низкий уровень сигнала, поступающего с датчика. Необходимо протестировать контроллер и прозвонить проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае подлежит проверке аккумуляторная батарея и генератор.
12	Неполадки в работе диагностической цепи индикатора на приборной панели.
13	Блок управления не может определить сигнал, поступающий с кислородного контроллера.
14	С контроллера температуры хладагента поступает повышенный сигнал.
15	Проблема в работе ДТОЖ (датчика температуры охлаждающей жидкости) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто повышенное напряжение.
17	Сниженное напряжение в проводке.
19	Зафиксированы проблемы в работе ДПКВ (датчика положения коленчатого вала). На блок управления подается некорректный сигнал.
21	Проблемы в работе контроллера ДПДЗ (датчика положения дросселя). Возможны неполадки в работе дросссельной заслонки. Проверяйте цепь подключения и датчик.
22	С ДПДЗ подается пониженный сигнал.
23	Контроллер температуры всасываемого воздуха подает повышенный сигнал.
24	Возникли проблемы в работе скоростного контроллера. Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с контроллера температуры поступающего воздуха.
27,28	Некорректный сигнал, поступающий с датчика СО.
33,34	Неисправности ДМРВ (датчика массового расхода воздуха). Проверьте цепь подключения расходомера и его работоспособность.
35	ЭБУ определил отклонение значений холостых оборотов. Возможна неисправность датчика.
41	Некорректный импульс, поступающий с контроллера фазы.
42	Неполадки в проводке подключения электронного зажигания.
43	С контроллера детонации подается некорректный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть обедненный либо переобогащенный.
49	Проверка потери вакуума.
51,52	Неполадки в функционировании ППЗУ либо ОЗУ.
53	Отсутствует импульс контроллера СО. Обрыв цепи или поломка датчика.
54	Не поступает импульс с контроллера октан-корректора.
55	При пониженной нагрузке на силовой агрегат ЭБУ фиксирует обеднение.
61	Неполадки в работе кислородного контроллера.

Эти коды могут складываться, если у вас отобразилась цифра 6, это может обозначать ошибки 2 и 4 или при цифре 9 — ошибки 1 и 8.

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Подключение бортового компьютера ВАЗ-2114: схема подключения и коды ошибок

До недавнего времени электроника в авто была роскошью, но сегодня это не так. Все чаще в базовую комплектацию транспортных средств входят электронные устройства. Они упрощают жизнь автовладельца, обеспечивая комфорт при эксплуатации машины и контроль работы разных систем/узлов. К сожалению, бюджетные отечественные машины (например, ВАЗ 2115) лишены этого.

Узнайте стоимость подключения бортового компьютера онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами! Получить цены

Какие ошибки появляются чаще всего?

Чаще всего появляются ошибки с номерами “4”, “6”, “8”. Первая появляется тогда, когда двигатель недостаточно прогрет. Ошибка бортового компьютера ВАЗ-2115 с кодом “6” появляется при движении в городском режиме, когда перегревается двигатель, а также при поломках в системе охлаждения. Чтобы сбросить эти ошибки, необходимо несколько секунд удерживать кнопку, которой сбрасывается суточный пробег автомобиля.

Бортовой компьютер ВАЗ-2114: установка и настройка

Штатное оборудование этого автомобиля позволяет владельцу отслеживать ситуацию ориентируясь на базовые приборы (например, спидометр). Точность таких измерений относительна, поэтому проводят установку бортового компьютера (например, на ВАЗ-2114).

Устройства (например, “Мультитроникс”, “Гамма”, “Орион”) отличаются стоимостью и функционалом. Если вы подключите электронный контроллер, будете получать точную информацию о работе автосистем. Считывая неисправности, “голова” заранее даст сигнал о потенциальных проблемах. Автовладелец сможет предотвратить неприятность и избежать более серьезных поломок.

Базово бортовой компьютер на ВАЗ-2114 представлен моделью 3857010. Его монтируют на панели справа. Если это не предусмотрено, производитель оставляет заглушку и девятиконтактный разъем под ней. Если установить этот БК, дисплей отражает:

• длительность поездки (с учетом остановок и без них);
• примерную усредненную скорость в пути;
• календарь и время;
• использованное топливо за поездку (в среднем, вообще и в настоящем времени);
• сигнал о малом количестве ТВС в баке;
• пройденный в пути километраж;
• напряжение автосети (сигнал о его падении ниже допустимого).

Перед установкой этой и других моделей (например, Multitronics), подготовьтесь к процедуре заранее.

Gamma GF 115T компьютер для ВАЗ 2115 (Лада Самара 2) и ВАЗ 2109 (Лада Самара)

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Подключение бортового компьютера на ВАЗ

Если решили подключать устройство самостоятельно, изучите инструкцию (она прилагается к агрегату). Специальные навыки не нужны, но мы рекомендуем изучить заранее алгоритм действий и найти видео с детальным описанием работы. В “люксовой” комплектации ставят АМК-211501 (дополнена функционалом для диагностики ЭСУД). Он позволяет заранее нагреть свечи зажигания и автоматизировать работу вентилятора, регулируя этим температуру.

Подключение бортового компьютера 2114 помогает отслеживать текущее состояние автосистем. Расшифровать сбои можно по кодам. Если горит сигнал “Ошибки отсутствуют” — все хорошо. Перечень идентификаторов большой — ниже мы перечисляем только некоторые их них:

• 0172 (обогащенное топливо);
• 0134 (кислородный датчик не активен);
• 0300 (зажигание с “пропусками”);
• 0505 (регулятор холостого хода сбоит);
• 0116 (ошибка температуры хладагента);
• 0340 (ошибка датчика фаз).

Как снять БК

Автовладельцы иногда решают заменить предустановленный заводской вариант альтернативным. Если гарантия на устройство действует, при снятии она “слетит”. Работа начинается со снятия “-” клеммы АКБ, чтобы не испортить проводку и не получить удар током. Уберите магнитолу с консоли, снимите наружную панель аудиосистемы и извлеките музыкальный агрегат со всеми проводами. В образовавшемся отверстии будет “бортовик”. Если устанавливать новое устройство не собираетесь, соедините проводку (или проводите монтаж нового БК). Соберите все в обратной последовательности.

Неисправности и настройка бортового компьютера на ВАЗ-2114.

Часто дополнительных манипуляций не требуется — достаточно ввести параметры по инструкции производителя. Если БК не функционирует, проверьте предохранитель и провода на целостность. При “глюках” системы попробуйте ее “обнулить”. Для этого нажмите кнопку reset, отсоедините разъем или аккумуляторные клеммы.

При необходимости сброса ошибок прогревают мотор, отключают батарею на 15 минут и подключают обратно. Ключ в замке зажигания проворачивают, останавливая его в предпусковом положении. После включения всех ламп и указателей на приборной панели оставляют ключ на пару минут, затем возвращают его обратно.

После выполнения действий, описанных выше, запустите ДВС и дайте авто поработать на холостых, не нажимая педаль газа. Повторите процедуру несколько раз, чтобы обнулить систему. Если способ не сработал, воспользуйтесь “программным” аналогом. При появлении на дисплее сигнала, разберитесь в ситуации.

Самодиагностика автомобиля

1. Сначала необходимо сесть на водительское кресло и зажать кнопку одометра на спидометре.
2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
3. После поворота ключа надо отпустить зажатую кнопку. Это приведет к быстрому движению стрелок на спидометре, тахометре и других датчиках.
4. Затем надо еще раз нажать на клавишу одометра и отпустить ее. На приборке появится надпись с версией прошивки.
5. После третьего нажатия на кнопку одометра на дисплее начнут загораться коды ошибки ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека — неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
4. Закройте капот и отключите зажигание.
5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Схема подключения бортового компьютера на ВАЗ 2114

• отсоединяют клеммы АКБ;
• демонтируют крышку с “приборки”;
• открывают доступ к разъему, отвечающему за диагностику;
• убирают часть консоли;
• подключают метровый кусок провода (смотрите изображение ниже);

Преимущества бортовой системы

Она позволяет мониторить работу автомобиля “здесь и сейчас”, благодаря связи с блоком управления и датчиками. На экран в адаптированном виде выводятся показатели, чтобы водитель быстро сориентировался в ситуации. БК обеспечивает сбор, коррекцию, анализ и выдачу точных данных о состоянии машины. Теоретически все данные можно высчитать своими силами (это неудобно). Оперативно получать технические данные (например, температуру двигателя и расход горючего) в режиме реального времени дает водителю возможность своевременно принять необходимые меры по исправлению ситуации.

Recommendations

Comments 38

Так бортовой считывает данные с ЭБУ это нормально.

Вы видео не смотрели? Там нет эбу, только блок питания, мультиметр и сам бортовой компьютер. Напряжение он измеряет в бортовой сети на контактах питания себя самого. И штатно они не чем не связаны.

У меня в 211340 (е-газ евро 4) вообще показывает бортовое напряжение 13,5 вольт! А на клеммах АКБ — 14,5 вольт! Откуда о такие данные берёт? И можно-ли доверять остальным индицируемым данным (мгновенный расход и т.п.) в таком случае?

измерьте напряжение в прикуривателе, на акб + и шпильке на крыл. нужно разобраться где напряжение теряется, может шпилька акб неа кузов может просто окисел в контакте подводящего провода на монтажный блок

Нашел! Целый вольт теряется на шпильке «подковы» генератора. Там надо стопорную шайбу-корону лепить под втулкой шпильки. Сначала шайбу, потом втулку, затем ещё шайбу, затем клеммы, затем гровер и… наконец — гайка.

Пробовал по-разному. Этот вариант лучше всех. А вообще, думаю, если припаяться в разных точках «на плюсовую» часть «подковы» — то это вообще офигенный вариант!

Как Сбросить Бортовой Компьютер Ваз 2114

Инструкция по эксплуатации бортового компьютера ВАЗ-2115

Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Оптимальный вариант

Бортовой компьютер на ВАЗ 2114 модели Штат 115*24 имеет множество функций, которые позволяют водителю корректировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывать ошибки с датчиков. Не каждая модель имеет эту функцию, поэтому стоит обратить внимание при выборе борт-компьютера на эту незначительную деталь.

Конечно, это сильно не влияет на работу системы, но возможность получить дополнительную информацию с датчиков помогает своевременно найти и устранить поломки. Другая важная деталь, которую должен иметь маршрутный компьютер, — сохранение и сброс настроек системы. Для того чтобы машина работала максимально эффективно, устройство подбирает особенный режим работы некоторых приборов и узлов, а затем сохраняет их. При изменении в конфигурации автомобиля — установке новых деталей или замене топлива на другую марку — придется обнулить настройки. Большинство устройств поддерживает автоматическое обнуление параметров работы. Если восстановить прежнюю конфигурацию, то компьютер автоматически вернет старые настройки. Эта функция помогает водителю сохранить свое время, избежав ручной настройки электроники в машине, поэтому желательно, чтобы маршрутный компьютер обладал такой опцией.

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Основной задачей любого БК является сбор наиболее важных параметров систем транспортного средства, обработка данных и вывод конечной информации в доступной для водителя форме.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Лада 2114 Кварцевый Металлик › Бортжурнал › Маршрутный компьютер 2114-3857010 (бк штат)

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте

Как отключить бортовой компьютер на ваз 2114

Лада 2114 Кварцевый Металлик › Бортжурнал › Маршрутный компьютер 2114-3857010 (бк штат)

Маленькая мечта сбылась, прикупил себе бортовик о котором мечтал еще с первой машины) Сейчас найти его такая редкость у нас, увидел объявление забрал в этот же день) Как ребенок был счастлив когда установил его)) И да что бы он сидел ровно, не болтался я проклеил его антискрипом, осталось куча просто)) За одно и шуметь не будет)

Так же кидаю схему подключение бортовика штат 2114:

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте �� В будущем планирую пересвет бортовика сделать, а то надоедливый зеленый свет ))

Корректировка функций компьютера

Коррекция хода часов Нажать кнопку “START” в режиме “Текущее время”. По шестому сигналу точного времени нажать кнопку “Н”, при этом происходит обнуление разрядов минут, разряды часов корректируются до ближайшего значения, отсчет секунд должен начинаться с нуля.

Установка текущего времени (календаря) Нажать кнопку “START” в режиме “Текущее время” (“Календарь”). Кнопками “+”, “–” установить нужное значение часов (дня). Нажать кнопку “START”. Кнопками “+”, “–” установить нужное значение минут (месяца). Нажать кнопку “START” для завершения установки времени (календаря).

Установка будильника Нажать кнопку “START” в режиме «Будильник». Кнопками “+”, “–” установить нужное значение часов. Нажать кнопку “START”. Кнопками “+”, “–” установить нужное значение минут. Нажать кнопку “START” для завершения установки будильника. В режиме “Текущее время” будет светиться символ будильника (будильник включен).

Выключение будильника Нажать кнопку “START” в режиме “Будильник”. Нажать кнопку “Н” для выключения будильника. В цифровых разрядах появится “–.–”, а в режиме “Текущее время” символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: Нажать кнопку “START” в режиме “Время в пути с остановками”. На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения. Кнопками “+”, “–” установить необходимый уровень яркости подсветки. Нажать кнопку “START” для завершения режима регулировки яркости.

Тарирование датчика уровня топлива Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку “START” более 2 с в режиме “Уровень топлива”. На индикаторе появится мигающая цифра “0”. Нажать и удерживать кнопку “L” в течение 1с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра “3”. Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку “L” 1с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости Нажать кнопку “START” в режиме “Средняя скорость”. Кнопками “+”, “–” установить требуемый порог скорости. Нажать кнопку “START” для выхода из установки сигнализатора превышения скорости.

Точность и предельные значения некоторых функций Диапазон показаний часов . . . . . . . . . . . . . . . . 0 ч 00 м–23 ч 59 м Уход часов за сутки при (25±10) °С, не более . ρ 3 с Диапазон показаний внешней температуры . –40 °С…+60 °С Максимальное значение времени в пути . . . . ☺ 999 ч 50 м Максимальное значение времени в пути с остановками . . . . . . ☺ 999 ч 50 м Максимальное значение общего расхода . . . ☺ 9999 л Максимальное значение общего пробега . . . . ☺ 9999 км

При переполнении одного из этих параметров происходит сброс всех накапливаемых параметров: “Время в пути”, “Время в пути с остановками”, “Общий расход”, “Пробег поездки” с появлением двухтонального звукового сигнала.

Как установить бортовой компьютер на ВАЗ 2114

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

• Текущее время и дата;
• Время поездки за исключением остановок;
• Время поездки, включая остановки;
• Расход бензина в текущем времени;
• Средний и общий расход бензина за поездку;
• Пробег на остатке бензина в баке;
• Сигнал, когда остается минимум горючего в бензобаке;
• Общий уровень оставшегося топлива;
• Расстояние поездки;
• Среднюю скорость в течение поездки;
• Напряжение автомобильной сети;
• Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

• «Плазмер» – прогрев свечей зажигания перед запуском мотора;
• «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

• Отображение на экране сразу трех мультидисплеев;
• Энергонезависимые кварцевые часы;
• Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
2. Удаляем штатную заглушку с панели приборов.
3. Находим 9-контактный разъем.
4. Демонтируем заглушку диагностического разъема.
5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.

СНЯТИЕ БК

Часто автовладельцев не устраивает установленный штатный компьютер, и его тогда нужно снять.

Снять бортовой компьютер на ВАЗ 2114 можно следующим способом:

1. Снимаем клемму аккумулятора;
2. Извлекаем установленную автомагнитолу;
3. В открывшуюся нишу просунуть руку и освободить крепление БК;
4. Снять БК, отсоединив то него штекер с проводами;
5. Магнитола затем устанавливается на место.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Настройка бортового компьютера требуется не всегда, например, БК 2114-3857010 прост в обращении и настроек почти не требует. Для каждого устройства выводятся на дисплей свои параметры, поэтому необходимо читать инструкцию к БК и руководствоваться рекомендациями от производителя.

Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:

• Правильность и надежность соединения проводов и штекеров;
• Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
• Правильность настроек согласно прилагаемой к БК инструкции.

Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:

• Вынуть БК и снять разъем на некоторое время;
• Отсоединить на определенное время клеммы аккумулятора.

Показания должны обнулиться.

ОШИБКИ

На бортовом компьютере можно прочитать все ошибки, возникающие в ЭСУД. Расшифровка кода ошибок ВАЗ 2114 идет по определенным кодам. Если ошибок нет, то на дисплее загорается надпись «Ошибки отсутствуют». Перечень ошибок большой, поэтому приведем лишь самые распространенные коды ошибок ВАЗ 2114:

• 0134 – нет активности датчика кислорода;
• 0116 – ошибка датчика температуры охлаждающей жидкости;
• 0172 – обогащенная топливная смесь;
• 0300- наличие пропусков в зажигании;
• 0340 – неисправен датчик фаз;
• 0505 – сбои в регуляторе ХХ.

Ошибки бортового компьютера ВАЗ 2114 сбрасываются согласно инструкции каждой конкретной модели комбинацией нажатия кнопок, но общий сброс можно сделать, отсоединив на время одну из клемм аккумулятора.

Бортовой компьютер ваз 2114: назначение, функции, основные ошибки

С появлением бортового компьютера жизнь рядового автомобилиста значительно улучшилась. Ведь это устройство позволяет отслеживать состояние основных систем и агрегатов автомобиля. В случае поломки автомобиля водитель с помощью БК сможет оперативно обнаружить и устранить причину. Какие еще функции выполняет бортовой компьютер ваз 2114, как выбрать и установить устройство в «четырнадцатой»?

Назначение и основные функции бортового компьютера

Основным предназначением устройства является своевременное информирование водителя о состоянии различных систем. Современные БК способны выполнять десятки различных задач. Работа автомобильного приспособления возможна благодаря его подсоединению к штатному блоку управления ВАЗ-2114 с помощью диагностической линии.

За счет закодированных импульсов на дисплее компьютера отображается следующая информация:

• скорость движения автомобиля;
• расход воздуха и горючего;
• объем топлива в баке.

Все характеристики красуются прямо перед водителем. На первый взгляд может показаться, что бортовой компьютер на ВАЗ-2114 отображает всё то, что ранее уже было доступно на приборной панели. Но, на самом деле это не совсем так.

Большинство бортовых компьютеров, установленных в автомобили еще на заводе, имеют достаточно узкий спектр возможностей и не располагают возможностью чтения ошибок. Именно по этой причине многие автовладельцы со временем прибегают к замене штатного БК.

Программное обеспечение любого компьютера в несколько раз превосходит возможности панели управления. Особенно эти возможности сказываются на точности отображения различных характеристик. Это далеко не единственная разница между БК и панелью приборов. Далее рассмотрим все принципиальные различия.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Основной задачей любого БК является сбор наиболее важных параметров систем транспортного средства, обработка данных и вывод конечной информации в доступной для водителя форме.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Как выбрать качественный БК

Главное правило при выборе компьютера в автомобиль – устройство должно поддерживать совместную работу с ЭБУ. И уже во вторую очередь необходимо руководствоваться личными предпочтениями. Следует четко для себя уяснить, какими функциональными возможностями должно отличаться устройство.

В автомобиль ВАЗ 2114 бортовой компьютер фирмы Мультитроникс подходит лучшим образом. Среди устройств от этой компании можно подобрать для своего автомобиля самый оптимальный вариант.

Если БК необходим для отображения небольшого числа параметров, то следует отдать предпочтение недорогим моделям.

Сегодня существует огромное количество автомобильных гаджетов с различным предназначением. Бортовой компьютер может быть универсальным – выполнять мониторинг систем автомобиля и выходить в интернет. Может быть и узкоспециализированным. Особую популярность сегодня приобретают маршрутные БК, которые позволяют выстраивать маршрут с помощью интерактивного ЖК-дисплея, подгружать из интернета различные карты местности и выполнять еще целый ряд полезных действий.

Ценовой диапазон достаточно широк – можно купить приспособление за 1000 рублей, а можно и за 5000 рублей. Конечно, более дорогие модели наделены огромным функционалом. Они способны заводить двигатель на прогрев в определенное время, сигнализировать о низком уровне давления шин, включать в себя систему навигации GPS.

Если эти функции не являются для вас первостепенными, то стоит выбирать бортовой компьютер из бюджетного сегмента и не переплачивать за функции, которые так и не пригодятся.

Инструкция по установке устройства на ВАЗ 2114

Часто так бывает, что штатный бортовой компьютер ВАЗ 2114, которым оснащают автомобили комплектации «Люкс», не устраивает владельца по тем или иным причинам. Как уже говорилось выше, штатные БК намного уступают в функционале с современными приспособлениями для авто. Либо же устройство просто может работать некорректно, выйти из строя.

В любой момент может возникнуть потребность в замене БК. Провести работу по демонтажу старого устройства и монтажу нового можно самостоятельно, не прибегая к услугам специалистов.

Порядок действий следующий:

1. Первым делом необходимо снять «минусовую» клемму аккумулятора.
2. После чего можно приступать к демонтажу панели управления.
3. Отсоединить проводку магнитолы.
4. Демонтировать аудиосистему, отсоединить фиксаторы БК.
5. Отключить всю проводку компьютера.
6. Демонтировать все вспомогательные устройства и гаджеты.
7. Выполнить установку нового компьютера и произвести сборку в обратной последовательности.

Но, прежде чем приступать к работе, необходимо также убедиться в том, что ваш демонтаж не отразится на гарантийном обслуживании. Если у вас относительно новый автомобиль и на него распространяется гарантия, то выполнять самостоятельно какие-либо работы не рекомендуется.

Основные коды ошибок

Хороший БК не просто отображает водителю необходимую информацию, но и расшифровывает коды ошибок. Если в работе какой-либо системы автомобиля произойдет сбой, на дисплее компьютера отобразится соответствующий код ошибки. Чтобы его расшифровать и понять, в чем заключается неисправность, необходимо обратиться к документации, в которой есть весь необходимый перечень.

Для отображения наличия в системе каких-либо ошибок, следует проделать следующие действия: сбросить показания пробега за сутки и включить зажигание.

Код ошибки 3 говорит о неисправностях датчика топливного уровня.

Код 6 оповещает о перегреве мотора, а ошибку 7 можно расшифровать, как малое давление масла в системе.

Инструкция к бортовому компьютеру ВАЗ 2114 содержит весь перечень, поэтому, в случае возникновения какой-либо ошибки в первую очередь необходимо обращаться к ней.

Полезное видео

С некоторой полезной информацией о БК в автомобилях ВАЗ вы можете ознакомиться на видео ниже:

Заключение

Бортовой компьютер выполняет целый ряд полезных функций, что значительно упрощает жизнь водителю. Поездка с таким устройством будет приносить только удовольствие и обезопасит от различного рода казусов, которые часто возникают, как в повседневных поездках, так и во время длительных путешествий. Состояние автомобиль можно контролировать самостоятельно и не обращаться лишний раз в СТО, что также будет способствовать экономии личных средств.

Штатный бортовой компьютер ВАЗ 2114

Кажется, ещё совсем недавно автолюбители считали роскошью установленный на их машине радиоприёмник, затем в список опций при машине стали вводить СД и ДВД плееры. А контроль над состоянием автомобиля был полностью возложен на всевозможные датчики и стрелочные индикаторы на панели приборов.

Естественно, автовладельцы хотели бы владеть машиной, оборудованной всеми техническими новинками. Но на настоящий момент не все автомобили Тольяттинского завода укомплектованы системой контроля над важными данными. АвтоВАЗ уже выпускает машины с предполагаемым местом установки бортового компьютера. И даже подведены контактные разъёмы для подключения.

В данной статье описана процедура установки стандартного бортового компьютера для автомашин ВАЗ 2114 и 2115. И после ознакомления с описанием монтаж бортового компьютера своими силами не вызовет никаких проблем.

Содержание

В статье пойдет речь об основных этапах установки:

1. Выбор бортового компьютера.
2. Перечень кодов ошибок в работе машины.
3. Основные коды ошибок.
4. Информационные функции.
5. Диагностические функции.
6. Процедура монтажных работ.
7. Демонтаж бортового компьютера.
8. Процесс демонтажа.
9. Заключение.

Выбор бортового компьютера

Программное обеспечение бортового компьютера достаточно внушительное. Он обладает набором разных программ, которые значительно улучшают работу автомобиля, постоянно контролируют техническое состояние и сигнализируют об отклонениях в параметрах работы всей системы. Например, таких как температура жидкости торможения, уровни напряжения внутри электрической системы автомашины, скоростной режим (общий, средний, текущий) и ещё много других полезных функций.

Наиболее ценно то, что показания бортового компьютера намного лучше по точности, чем показания приборов, установленных на машине.

Когда выбираешь бортовой компьютер ВАЗ 2114, особенных сложностей не возникает. Главное условие, чтобы он поддерживал программы ЭБУ. И главный совет, который дают специалисты – не надо экономить. Более дорогие модели смогут обеспечить глубокую проверку всей системы машины и, соответственно, вовремя сообщить о неисправностях.

Ещё одной полезной опцией, которой располагает бортовой компьютер ВАЗ 2114 “Мультитроникс”, является возможность оборудования машины звуковой и световой сигнализацией. При возникновении проблем в электрической сети или перегреве двигателя умная система тут же подаст сигнал владельцу автомобиля.

Установка качественного бортового компьютера позволяет самостоятельно и, что самое важное, вовремя обнаружить неполадки при эксплуатации автомобиля и оперативно их устранить. Тем самым можно избежать серьёзных последствий от поломки агрегатов автомашины. И всё это поможет сэкономить средства при ремонте автомашины.

Перечень кодов ошибок в работе машины

Кроме точности в показателях работы автомашины, бортовой компьютер ВАЗ 2114 предназначен в первую очередь для диагностики всех систем, он выдаёт на дисплей коды неисправностей. Для расшифровки кодов в инструкции, прилагаемой к устройству, есть все расшифровки, т. е. описание всевозможных кодов.

Для того чтобы провести проверку компьютера, нужно на приборной панели сбросить показания пробега за сутки и одновременно включить зажигание. После этого, нажав клавишу у рычага стеклоочистителя, можно увидеть на дисплее показания. Отобразятся: версия прошивки устройства и, если есть неисправности, коды ошибок.

Прочесть ошибки бортового компьютера ВАЗ 2114 можно в инструкции.

Основные коды ошибок

• 2 – слишком высокое напряжение в сети.
• 3 – неисправности датчика топливного уровня.
• 4 – неисправности датчика температурного режима охлаждающей жидкости.
• 5 – ошибки датчика, показывающего температуру за бортом.
• 6 – оповещение о перегреве мотора.
• 7 – малое давление масла.
• 8 – недостатки в системе торможения.
• 9 – разряжена батарея аккумулятора.

Чаще всего система реагирует на такие неисправности, как:

• Код 4 – основная причина появления: мотор не прогрет.
• Код 6 – говорит о перегретом моторе.
• Код 8 – говорит о недостатке тормозной жидкости.

Устранив ошибки, можно их сбросить. Для этого необходимо нажать и удерживать клавишу суточного пробега автомашины.

На дисплее отображается информация двух видов:

1. Информационные функции.
2. Диагностические функции.

Информационные функции

В этот перечень входят:

• текущее время и дата;
• таймер будильника;
• время в пути от пуска до остановки двигателя;
• общее время поездки (от обнуления показаний);
• немедленный расход топлива;
• усреднённый расход топлива за поездку;
• общий расход топлива за весь маршрут;
• ожидаемый пробег на остатке топлива;
• текущее количество топлива;
• пробег за текущую поездку;
• температура воздуха за бортом;
• мгновенный показатель скорости движения;
• напряжение в электрической сети.

Диагностические функции

В списке диагностических функций:

• отражение идентификационных данных контроллера электронной системы регулирования двигателя;
• формулировка параметров электронной системы;
• чтение и сброс кодов дефектов из памяти контроллера.

Процедура монтажных работ

Автомашина ВАЗ 2114 уже оборудована специальным местом для установки бортового компьютера. Надо заметить, что для этого подходят устройства Multitronics или «Штат». Можно остановить свой выбор на этих марках. Есть варианты исполнения с цветным дисплеем. Но это дело вкуса, так как, кроме красоты, функционально это ничего не дает.

Перед тем как начать устанавливать бортовой компьютер ВАЗ 2114, надо определиться с выбором модели и набором функций. Очевидно, что нет смысла ставить дорогую модель на обычную машину бюджетного класса. Достаточно установить систему с монитором, процессором и соответственно необходимым комплектом проводов.

И с другой стороны, не надо экономить при покупке для машины, оснащённой более дорогими техническими данными.

Следующий этап – выбор места установки. Если заводом–изготовителем уже предусмотрено штатное место для монитора, лучше воспользоваться им. Если же для данной модели устройства отсутствует свободное место, монитор крепится на торпеде.

Далее надо определиться, где будет произведена установка бортового компьютера. При этом надо учитывать, что процессор при работе разогревается до больших температур, и для его охлаждения необходимо свободное пространство. Провода тоже обязательно защищаются от внешних механических воздействий специальной трубкой.

На примере автомашины ВАЗ 2114 подключение бортового компьютера наглядно будет изложено далее.

Место установки закрыто специальной заглушкой. Её надо аккуратно извлечь.

Для того чтобы установка бортового компьютера ВАЗ 2114 была проще, на автомашине уже есть комплект проводов с 9-контактной колодкой. Их надо соединить с колодкой на обратной стороне устройства.

Включаем «К-линию», для этого присоединяется коричневый провод к гнезду «М» колодки для “Евро 2” или же в гнездо «7» колодки “Евро 3”. Обратный конец провода вводим в гнездо «2» колодки устройства.

Соединяется провод с колодкой, через М-гнездо при присутствии разъёма “ЕВРО 2” или в паз 7 при контактах “ЕВРО 3”. При этом надо внимательно осмотреть колодку “ЕВРО 3”. Встречаются случаи установки колодки вверх ногами!

Осталось поставить его в назначенное место и провести испытание.

Необходимо упомянуть, что отдельные модификации бортовых компьютеров можно установить и на машины с карбюраторными двигателями. Но этого мало, чтобы просто установить на ВАЗ 2114 бортовой компьютер. Штат приборов придётся пополнить.

Демонтаж бортового компьютера

Случается, что владельцам автомашин не нравится, как работает штатный бортовой компьютер ВАЗ 2114, смонтированный при сборке. Или возникает желание поменять его на более продвинутую модель. Это устройство можно самостоятельно снять.

Перед началом всех работ по демонтажу обязательно необходимо выяснить в автосалоне, где приобреталась автомашина, не повлияет ли эта работа на гарантийный срок. В большинстве автосалонов могут отменить гарантию.

1. Перед началом работ необходимо обесточить машину, для этого надо скинуть минусовую клемму с аккумулятора.
2. Снять панель управления магнитолы.
3. Извлечь магнитолу, открепив подключённые провода.
4. Через открывшийся проём просунуть руку и отщёлкнуть крепления блока компьютера.
5. Теперь можно аккуратно извлечь компьютер, отсоединив все подключённые провода.
6. Убрать все дополнительные устройства, подключённые к компьютеру.
7. Автомагнитолу снова подсоединить проводами и установить на место.

Заключение

Если штатный бортовой компьютер ВАЗ 2114 был в машине, купленной с рук, и владелец ничего о нем не знает, а инструкция отсутствует, то информацию можно легко найти, пообщавшись на автомобильных форумах на тему “ВАЗ 2114, бортовой компьютер”. Инструкция по его установке находится на таких же сайтах. Лучше всего посетить сайт производителя.

Бортовой компьютер ВАЗ 2114 предупредит и мгновенно сообщит о найденных неполадках. На любом современном автомобиле невозможна эксплуатация без точного контроля всех процессов, происходящих в нём.

Поездка с маршрутным компьютером облегчит жизнь автолюбителя и не преподнесёт сюрпризов в пути. Водитель сам может контролировать состояние всех систем своего автомобиля и избежит повода лишний раз обращаться в СТО для диагностики. Одним словом, это полезное устройство и отличный подарок для автомобиля.

Search

Многих автовладельцев интересует, как работает истребитель ВАЗ 2114 и как его установить? В настоящее время такое устройство является незаменимым помощником для автомобилистов. Эти сложные устройства имеют много функций, но они были изначально разработаны для информирования эксплуатации и эксплуатации автомобиля. Кроме того, бортовой компьютер часто оснащен функцией мгновенного обнаружения ошибок в работе электрического блока управления.

Основной задачей компьютера является информирование о технических характеристиках автомобиля. Это связано с тем, что самолет ВАЗ 2114 подключен к электрическому блоку управления посредством специальной диагностической линии связи (K-line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе его энергосистемы. , расход тепла, об / мин и др. Основные данные.

Бортовой компьютер ВАЗ почти всегда устанавливается на приборной панели над центральными воздушными дефлекторами. В тех автомобилях, где он не установлен, на этом месте ставится пластиковая табличка. ВАЗ 2114 штатный сотрудник только в классе «Люкс».

Стоит отметить, что установлено много устройств на заводе, У них ограниченный набор функций, но самое главное, они не читают ошибки. По этой причине некоторые автомобилисты решают выбрать другой «пансионер», обладающий огромными возможностями, и сменить обычный компьютер. В некоторых случаях устройство может быть установлено на лобовом стекле или на кронштейне.

Есть устройства, похожие на навигатор. Они обычно, хотя и более экономичны, чем обычные устройства, но их функции не так широки. Поэтому не рекомендуется покупать такие устройства.

2114 Настройка бортового компьютера и как отключить список (зуммер)

You may also like

Большинство моделей ВАЗ 2114 имеют следующие характеристики:

• скорость транспортного средства;
• количество топлива, оставшегося в баке;
• Время поездки
• скорость двигателя;
• расход топлива;
• теплотворная способность двигателя;
• температура в салоне;
• расстояние, на которое транспортное средство может проехать на оставшемся топливе;
• расстояние, пройденное на машине;
• напряжение в электрической системе;
• количество нагрева воды для охлаждения;
• положение дроссельной заслонки;
• общий поток воздуха;
• коды ошибок и их интерпретация;
• средний расход топлива;
• сколько топлива было потрачено на текущую поездку;
• расстояние, пройденное за одну поездку в километрах;
• Средняя скорость;
• другие полезные данные.

Очень полезными функциями являются сигнальные огни на борту. Из названия уже ясно, что оно сигнализирует, информируя автомобилиста об ошибках и дефектах, таких как:

• перегрев двигателя;
• зарядка или нет батареи;
• низкий уровень топлива;
• и некоторые другие.

Стоимость бортовых компьютеров на ВАЗе зависит от их многофункциональных возможностей, офисов и моделей. Наиболее распространенный, экономичный вариант стоит менее 700 р в цене, а удаленные модели могут достигать 4000 р в цене. Есть бортовые компьютеры, которые включены в размещение устройств, но цена таких опций составляет от 5000 р. В настоящее время основными и известными моделями являются Штат, Палитра, Мультитроникс.

При выборе модели обратите больше внимания, помимо ее внешнего вида и функциональности, на сопоставимость самолета с типом системы управления электродвигателем вашего автомобиля. Информация от производителей о том, что компьютер подходит для всех электрических систем управления, не всегда ясна.

Бортовой компьютер ваза 2114

Схема подключения к компьютеру на ВАЗ 2114

Установка бортового устройства не займет много времени и усилий, специалист потратит на эту работу менее 3 минут. Если вы хотите включить свой компьютер без помощи других. Аннотация включена в любой компьютер на ВАЗ 2114.

You may also like

Выше приведено описание всех плюсов рассматриваемого устройства, но их стоит детализировать. Например, мы анализируем самолет ВАЗ 2114 состояния 11524 и рассматриваем его преимущества.

1. Установка температуры запуска вентилятора. Эту функцию нельзя заменить зимой, чтобы наблюдать за нагревом печи. Это просто требует контроля температуры охлаждающей воды.
2. Сушить и нагревать свечи перед запуском двигателя.
3. При желании можно изменить тип бензина, например, с 95 на 92, или наоборот, возможность сброса параметров и настроек электрического блока управления. Кроме того, эта функция будет полезно после поездок на большие расстояния, когда двигатель подвергался большим нагрузкам.
4. Функция считывания неисправностей — это своевременное уведомление о техническом состоянии автомобиля, некоторых дефектах датчиков или других деталях.
5. И много других основных и необходимых функций.

Чтобы установить устройство без посторонней помощи, вам необходимо:

• набор отверток;
• провод длиной около метра.

Водитель самолета установлен в таком порядке.

1. Снимите крышку с центральной панели устройств.
2. Найдите девятиконтактный блок проводки.
3. Закрепите провод на 2-м контакте блока.
4. Другой конец провода опущен ниже панели устройства.
5. Найдите диагностический блок.
6. Определите тип диагностической площадки. Есть 2 варианта: ЕВРО-2 или ЕВРО-3.
7. Установите другой конец провода в гнездо «М» для первой площадки или в седьмое гнездо для второй.
8. Подключите ВАЗ истребитель.
9. Установите его в обычном месте.
10. Проверьте правильность установки.

Подробная аннотация по установке на ВАЗ 2114 и схема, входящая в комплект всех моделей бортовых компьютеров, значительно облегчит задачу. Бывают моменты, когда нет фланцевых прокладок под панелью устройства. Тогда вам нужно купить последний девятиконтактный блок и установить его в машину.

При установке самолета самостоятельно, также во время использования, устройство может сообщать об ошибках, которые указывают на поломку или неисправность. Ошибки «обрыв линии K» или «отсутствие связи с контроллером» указывают на отсутствие контакта или обрыв провода. Осмотрите провод, соединяющий девятиконтактный и диагностический контакт, возможно, контакт сработал.

Датчик перегрева показывает неверные или неверные данные. В случаях, когда шкаф показывает наружную температуру (снаружи) .50 ° C, это может указывать на обрыв провода, подключенного к датчику температуры. Кроме того, это может указывать на отсутствие такого датчика.

Неправильная информация о погоде, например, температура воздуха составляет 5 ° C, и устройство показывает. 30 ° C указывает на неисправность датчика. Здесь довольно легко изменить изогнутый датчик.

В настоящее время каждый автомобилист нуждается в бортпроводнике. Помимо помощи в управлении практически всеми техническими системами автомобиля, устройство также предупреждает о проблемах. Своевременный ремонт или замена изогнутого элемента увеличит срок службы автомобиля.

Как скинуть бортовой компьютер ваз 2114

Сейчас найти его такая редкость у нас, увидел объявление забрал в этот же день. Как ребенок был счастлив когда установил его. И да что бы он сидел ровно, не болтался я проклеил его антискрипом, осталось куча просто. За одно и шуметь не будет.

Так же кидаю схему подключение бортовика штат 2114:

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте �� В будущем планирую пересвет бортовика сделать, а то надоедливый зеленый свет ))

Инструкция

Компьютер имеет 3 сигнализатора: “Превышение скорости”, “Пробег на остатке топлива” и “Напряжение бортовой сети”. При выходе контролируемого параметра за пределы установленного значения: предельной скорости (20–200) км/ч в зависимости от установки; пробега на остатке топлива меньше 50 км; напряжения бортовой сети ниже 10.8 В или выше 14.8 В символ колокольчика начинает мигать и вырабатывается звуковой сигнал, при этом на индикатор выводится значение контролируемого параметра.

Сброс звукового сигнала производится кнопкой “START”. После сброса звукового сигнала индикация параметра, вышедшего за пределы установленного значения, сопровождается мигающим символом колокольчика. Когда параметр принимает нормальное значение, аварийная сигнализация прекращается.

Для установки или снятия режима контроля необходимо выбрать контролируемую функцию и кнопкой “START” установить или сбросить символ колокольчика. Сброс или установка звукового сигнала подтверждения нажатия клавиш производится в режиме функции “Время в пути” кнопкой “START”.

В режиме “Мгновенный (средний) расход топлива”, когда мгновенная (средняя) скорость меньше 5 км/ч, показания отображаются в л/ч и в л/100 км, когда больше.В режиме “Время в пути (с остановками)” показания отображаются в мин., сек при времени меньше часа, в ч., мин при времени больше часа и в ч. при времени больше 99 ч. 59 мин.

При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

Корректировка функций компьютера

Коррекция хода часов

Установка текущего времени (календаря)

Нажать кнопку “START” в режиме “Текущее время” (“Календарь”). Кнопками “+”, “–” установить нужное значение часов (дня). Нажать кнопку “START”. Кнопками “+”, “–” установить нужное значение минут (месяца). Нажать кнопку “START” для завершения установки времени (календаря).

Установка будильника

Нажать кнопку “START” в режиме «Будильник». Кнопками “+”, “–” установить нужное значение часов. Нажать кнопку “START”. Кнопками “+”, “–” установить нужное значение минут. Нажать кнопку “START” для завершения установки будильника. В режиме “Текущее время” будет светиться символ будильника (будильник включен).

Выключение будильника

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: Нажать кнопку “START” в режиме “Время в пути с остановками”. На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения. Кнопками “+”, “–” установить необходимый уровень яркости подсветки.

Нажать кнопку “START” для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Установка сигнализатора превышения скорости

Точность и предельные значения некоторых функций

При переполнении одного из этих параметров происходит сброс всех накапливаемых параметров: “Время в пути”, “Время в пути с остановками”, “Общий расход”, “Пробег поездки” с появлением двухтонального звукового сигнала.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• сведения о необходимости корректировок некоторых функций транспортного средства;
• предупреждение о необходимости продления страхового полиса;
• информация из органайзера;
• параметры, при которых в системе охлаждения автоматически будет включен вентилятор.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Статья в тему: Как снять и почистить форсунки на ВАЗ 2110

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

• Скорость движения автомобиля;
• Объем горючего, оставшийся в баке;
• Время, проведенное в пути;
• Частота оборотов двигателя;
• Показатели расхода топлива;
• Степень нагрева двигателя;
• Температура внутри салона;
• Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• Расстояние, которое проехал автомобиль;
• Напряжение в бортовой электросети;
• Величина нагрева охлаждающей жидкости;
• Расположение дроссельной заслонки;
• Общий расход воздуха;
• Коды ошибок и их обозначение на понятном языке;
• Средний расход топлива автомобиля;
• Количество затраченного топлива за текущую поездку;
• Пройденный путь за поездку в километрах;
• Средняя скорость;
• Другие полезные данные.

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

1. Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

. ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

Подключаем датчик внешней температуры бортового компьютера

1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха
2. Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.
3. Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.
4. Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

1. Клемму «папа» одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо «М» колодки диагностики ЕВРО 2, или, заменив клемму на более узкую «штырь 1,5 мм» из комплекта прибора, вставьте в гнездо «7» колодки диагностики ЕВРО 3.
2. Противоположный конец белого провода — клемму «мама 2,8 мм» вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Установка

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

1. Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
2. Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
3. Теперь подключайте этот разъем к вашему бортовому компьютеру.
4. Одно из важнейших мероприятий — это проведение К-линии.
5. Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
6. Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
7. Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
8. Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
9. В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
10. Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Статья в тему: Неисправности ВАЗ 2114: коды ошибок

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Recommendations

Comments 38

Так бортовой считывает данные с ЭБУ это нормально.

Вы видео не смотрели? Там нет эбу, только блок питания, мультиметр и сам бортовой компьютер. Напряжение он измеряет в бортовой сети на контактах питания себя самого. И штатно они не чем не связаны.

У меня в 211340 (е-газ евро 4) вообще показывает бортовое напряжение 13,5 вольт! А на клеммах АКБ — 14,5 вольт! Откуда о такие данные берёт? И можно-ли доверять остальным индицируемым данным (мгновенный расход и т.п.) в таком случае?

измерьте напряжение в прикуривателе, на акб + и шпильке на крыл. нужно разобраться где напряжение теряется, может шпилька акб неа кузов может просто окисел в контакте подводящего провода на монтажный блок

Нашел! Целый вольт теряется на шпильке «подковы» генератора. Там надо стопорную шайбу-корону лепить под втулкой шпильки. Сначала шайбу, потом втулку, затем ещё шайбу, затем клеммы, затем гровер и… наконец — гайка.

Пробовал по-разному. Этот вариант лучше всех. А вообще, думаю, если припаяться в разных точках «на плюсовую» часть «подковы» — то это вообще офигенный вариант!

Какие провода в бк отвечают за показания напряжения. Есть возможность запитать от другого источника?

питающие. (по схеме нужно смотреть точнее) Можно и от другого источника, только зачем.

Не могу скинуть бортовик, в инструкции сказано зажать кнопку СТАРТ-не помогает, расход на сотню как стоит 8.8 так и не меняеться, моментальный показывает, но как то странно…подскажите кто сталкивался с таким нюансом

старт вроде держать нужно, может в кнопке проблема?

все кнопки функционируют, а сброс не происходит

bortovoj-computer.ru/shta…boznacheniya-instrukciya/ вот инструкция Я уже не помню как но я сбрасывал, то ли стартом, толи стартом и + -.

UPD выдержка из инструкции «Для обнуления всех накапливаемых параметров: «Время поездки без учета остановок», «Общее время поездки», «Общий расход топлива за поездку», «Пробег поездки» необходимо в режиме индикации одного из этих параметров нажать и удерживать клавишу « START » более 4 с до появления двухтонального звукового сигнала. После сброса необходимо проверить состояние сигнализатора режима (наличие или отсутствие символа «колокольчик»), в котором производился сброс, так как он может изменить свое состояние.»

Добрый вечер ALеX, У меня на 14ка там борт стоит штат.Я его снял чтобы сбить ошибки на 100км.расход доходил до11.4.Сейчас поставил назад всё и он мне начал выдавать такое, проехал 16 км.он у меня начал пиликать потом я остановился и сидел наблюдал за расходом он полз выше 19.7 я поехал он начал падать, но в пробке он начал расти когда стаю, сейчас приехал 16.7. Зарание благодарю.

штат это штатный? или штат это фирма? Расход представляете как считается? Идет время, бензин сгорает — бортовик рассчитывает расход от пройденного вами за это время расстояния. Моя когда зимой на месте стоит расход за 200л переваливает. В вашем случае не стоит забивать голову в пробке он будет расти (см пункт 1) бензин, время, км. Мой бк рассчитывает расход за поездку. Все остальные считают средний расход, а если вы его скинули — то он набирается заново. Если вы 3000км по трассе с расходом 6л прокатитесь то средний расход еще долго будет маленьким. ЗЫ все зависит от алгоритма расчета расхода. Все это условности мне важнее моментальный.

Добрый день ALeX.Бк.штатный спасибо за инфо. не буду мозг себе забивать.

добрый) Я тоже сначала по всем мелочам заморачиваюсь. Но в этом случае не стоит) Моментальный расход на прогретом авто на ХХ у меня был 0,9-1,1л (причем 1,0л не было никогда)

Не могу скинуть бортовик, в инструкции сказано зажать кнопку СТАРТ-не помогает, расход на сотню как стоит 8.8 так и не меняеться, моментальный показывает, но как то странно…подскажите кто сталкивался с таким нюансом

чтобы сбросить расход, надо зайти в км и там сбросить километраж, после чего сам сбрасывается расход

Решение проблем недозаряда — регулятор напряжения 3-уровневый или термооптимизированный. На моей стоит 3-х ур. уже больше года. Проблемы закончились враз. www.12v.ru/site.xp/049057050124.html Удачи!

Лада 2114 Кварцевый Металлик › Бортжурнал › Маршрутный компьютер 2114-3857010 (бк штат)

Маленькая мечта сбылась, прикупил себе бортовик о котором мечтал еще с первой машины) Сейчас найти его такая редкость у нас, увидел объявление забрал в этот же день) Как ребенок был счастлив когда установил его)) И да что бы он сидел ровно, не болтался я проклеил его антискрипом, осталось куча просто)) За одно и шуметь не будет)

Так же кидаю схему подключение бортовика штат 2114:

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
4. Закройте капот и отключите зажигание.
5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Значение и расшифровка кодов ошибок

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

Диагностика с использованием специального оборудования

1. Разъем для диагностики 2. Подключение провода с переходником к диагностическому гнезду 3. Подсоединение провода к компьютеру 4. Запуск программного обеспечения для тестирования

Процесс диагностики с применением специального оборудования заключается в проверке авто с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Используя этот кабель, мы осуществляем подключение компьютера к разъему через USB-выход. Для тестирования потребуется также софт, мощность используемого компьютера при этом неважна. В интернете есть множество версий разных программ для тестирования.

Диагностика выполняется так:

Видео «Наглядная инструкция по самодиагностике»

AMK-211501 КОМПЬЮТЕРНЫЙ МАРШРУТ Паспорт RYUIB.402253.507-01 PS PS Автомобильный компьютерный автомобиль AMK-211501 (далее. компьютер) предназначен для обработки сигналов датчиков и определения параметров движения автомобиля, расхода топлива, температуры окружающей среды, электрического напряжения автомобиля. системы, временные параметры, диагностические электронные системы управления двигателем (в дальнейшем именуемые ECM), а также для обнаружения препятствий и указания расстояний до них при управлении транспортным средством (когда автостоянка подключена).

ВНИМАНИЕ: КОМПЬЮТЕР ИССЛЕДОВАН ИСПОЛЬЗОВАНИЕМ ПОТРЕБИТЕЛЯ НА ПАНЕЛИ КОМПЬЮТЕРА, КОТОРОЕ МОЖНО ВЫКЛЮЧИТЬ ИЗ ПОТРЕБИТЕЛЬСКОГО ДЕЙСТВИЯ.

1 Основная информация о продукте и технические данные

1.1 Компьютер устанавливается на ВАЗ 2108, ВАЗ 2109, ВАЗ-21099, ВАЗ-2115 (в дальнейшем именуемые «машины ВАЗ») с карбюраторным двигателем или оснащен блоком ECM с электронным блоком управления (далее. ЭБУ) M1.5.4. , M1.5.4N, MP7.0 или январь-5.1, ГАЗ-3110, ГАЗ-3102 с двигателями ECM ECU: MICAS 5.4, MIKAS 7.1, 301.3763 ​​000 01. Руководство по эксплуатации ВАЗ 2114 Компьютер может быть установлен на транспортных средствах других типов, обеспечивающих доступ к компьютеру, сигналы скорости автомобиля и расхода топлива с параметрами сигналов, приведенными в Приложении А. Этот компьютерный автомобиль с бензиновыми двигателями должен иметь следующее оборудование производства «Щетмаш»:. датчик расход топлива ТУ 4213-001-00225331-95 (далее. JTT). датчик скорости автомобиля, ТУ 4228-001-00225331-95 (далее ДСА). датчик наружной температуры ТУ 4573-028-00225331-00 (далее ДВТ). Монтажный комплект ТОО RYUB.402921.501 (RYUB 402921.501-02) (далее MSC) приобретается отдельно потребителем (если применимо). Обычный бортовой компьютер ВАЗ 2114 Автомобиль, оборудованный ECM для установки на компьютер, должен быть оснащен монтажным комплектом ТОО RYUB.402921.501 (RYUB 402921.501-03) (далее. KMC1) и производственной средой ОАО «Среднемаш». , ГАЗ-3110 с ЭБУ MIKAS 5.4, MIKAS 7.1, 301.3763 ​​000 01 должен быть оснащен комплектом крепежа ТОО RYUB.402921.501 (RYUB 402921.501-06) (далее. KMCH2) производства Scrimash. потребитель. Для использования функции парковки автомобиль должен быть дополнительно оборудован парковкой RUYIB.453688.501 производства ОАО «Скримаш», приобретаемой заказчиком отдельно. бортовой компьютер в ВАЗ 2115 инструкция по эксплуатации

2 полных копытных

AMC Computer Route 211501. 1 шт. Компьютерная трасса автомобиля АМК 211501. Паспорт. 1 копия Упаковка. 1 шт.

3 УСТРОЙСТВА И РЕЖИМЫ РАБОТЫ

3.1 Компьютерное устройство

Рисунок 1 Когда контролируемый параметр выходит за пределы установленного значения: максимальная скорость составляет от 20 до 200 км / ч в зависимости от установки, пробег топлива остается менее 50 км, напряжение на борту ниже 10,8 В или выше 14, 8 В , мелодия вызова «Начинается мигающий звук и генерируется акустический сигнал: для первых двух параметров длительность 3 секунды и 15 секунд приостанавливается дважды. Если напряжение включено, акустический сигнал генерируется с задержкой 10 с, длительностью 5 с и паузой 5 с, акустический сигнал повторяется три раза. Звуковой сигнал сопровождается отображением контролируемого значения. Опция Отменить звуковой сигнал, нажав кнопку СТАРТ. Когда звуковой сигнал сбрасывается, индикация параметра, который превышает установленное значение, сопровождается мигающим символом «вызова». Когда настройка нормальная, будильник прекращается. Чтобы установить или удалить режим мониторинга параметров, необходимо установить или очистить символ вызова на дисплее контролируемого параметра, нажав кнопку СТАРТ. Например, чтобы установить режим управления скоростью, войдите в режим Instant с помощью клавиши KM / H и установите символ «вызов» на индикаторе с помощью клавиши «START». Сброс или установка тонального сигнала подтверждения нажатия клавиш выполняется в режиме «Время в пути без остановки» нажатием клавиши «СТАРТ». Задание параметров: «Средняя скорость движения», «Средний расход топлива за поездку», «Пробег топлива» выполняются, если выполняются следующие условия: длина пути превышает 1 км, а время в пути без остановок превышает 1 минуту, пока эти условия не будут выполнены , к обнулить все накопленные параметры: «Время в пути без остановки», «Общее время в пути», «Общий расход топлива за поездку», «Пробег», отображение одного из этих параметров, нажмите и удерживайте кнопку «СТАРТ» более 4 секунд пока не прозвучит двухтональный звук. После сброса проверьте состояние индикатора режима (наличие или отсутствие символа «вызов»), в котором был выполнен сброс, поскольку это может изменить его состояние. При отсутствии телевизора или неисправности в его цепи на дисплее «Экстремальная температура» отображается индикатор «Co».

Как сбросить обычную плату ПК на вазу 2114

Бортовой компьютер 2114

Обзор персонала бортовые компьютерные вазы 2113. 2115 Индикация путевого компьютера Как сбросить.

3.2 Настройка параметров времени

Режим коррекции показаний параметров: «Текущее время суток», «Календарь», «Будильник» включается и сбрасывается с помощью клавиши «СТАРТ». Исправленные биты параметров обозначаются миганием. Клавиши «» или «-» устанавливают желаемое значение параметра. Удерживание клавиш «» или «-» более 0,5 секунд активирует режим автоповтора. Часы устанавливаются в соответствии с точными временными сигналами следующим образом: в режиме «Текущее время дня» нажмите и нажмите кнопку «СТАРТ», а на шестом временном сигнале нажмите кнопку «Н», и минуты и секунды сброс настроек. Если параметр Current Time of Day совпадает с установленным временем будильника, выдается три звуковых сигнала по 30 секунд, каждый с периодом 1 минута. Настройки будильника сбрасываются следующим образом: в режиме будильника нажмите и нажмите клавишу START, а затем нажмите клавишу H. В этом случае символы «» отображаются в виде цифровых цифр, а символ «колокол» отсутствует в текущее время дня.

3.3 Коррекция часов

Чтобы уменьшить ошибку часов, вы можете ввести поправочный коэффициент. Для этого нажмите и удерживайте кнопку СТАРТ в течение 2 секунд на экране «Текущее время дня». «C» и значение параметра коррекции появятся на индикаторе. Нажмите клавиши «» или «-», чтобы ввести требуемое значение коэффициента и выйти из режима коррекции, нажав клавишу «СТАРТ». Максимальное значение поправочного коэффициента равно? 31. Одна единица поправочного коэффициента равна изменению часов на 0,35 с в день для положительных значений и 0,18 с в день для отрицательных значений.

3.4 Установка ограничения скорости

Войдите в режим установки ограничения скорости, нажав кнопку «СТАРТ» в режим отображения настройка средней скорости выключения. Одновременно на дисплее мигает значение ограничения скорости, при превышении которого генерируется звуковой предупреждающий сигнал. Измените ограничение скорости, нажимая клавиши «» или «-» с шагом 5 км / ч от 20 до 200 км / ч. Выйдите из режима настройки, нажав кнопку START.

3.5 Индикаторные режимы

Когда подсветка прибора включена, уровень освещенности регулируется диммером автомобиля. После включения освещения и зажигания отрегулируйте уровень освещения в следующем порядке: в режиме «Общее время выключения» нажмите и отпустите кнопку «СТАРТ». В этом случае индикатор покажет все отдельные сегменты (значки), что является признаком режима регулировки уровня освещенности, а число, соответствующее уровню освещенности, в процентах от максимального значения будет отображаться в цифровых числах , Используйте клавиши «» или «-» для установки желаемого уровня подсветки. При каждом нажатии клавиш уровень подсветки меняется на 5%. Удерживание клавиш более 0,5 секунд активирует режим автоповтора. Заданный уровень подсветки сохраняется до следующей коррекции. Чтобы выйти из режима настройки, нажмите кнопку START.

3,6. Настройка топливного стола

3.7 Выравнивание DUT

Поскольку DUT транспортного средства имеет большое технологическое отклонение параметров, компьютер оснащен режимом коррекции DUT таблицы (контейнера) DUT для повышения точности показаний уровня топлива. ПРЕДУПРЕЖДЕНИЕ! Перед запуском контейнера необходимо убедиться, что сигнализация уровня топлива правильно подключена к компьютеру, и установить правильную комбинацию типов оборудования. Процедура проведения может быть выполнена по требованию владельца самостоятельно. Для этого слейте топливо из бака, оставив минимальное количество топлива, необходимое для топливного насоса (для автомобилей ВАЗ. 3 л). этот объем затем обнуляется. Затем войдите в режим отображения уровня топлива, нажмите и удерживайте кнопку СТАРТ в течение 2 с, и на дисплее появится мигающий 0. Нажмите и удерживайте кнопку L в течение 1 секунды, пока не услышите тональный сигнал подтверждения. На дисплее появится мигающая цифра «3». Залейте 3 литра бензина в бак с измерительным баком, дождитесь времени, необходимого для установки уровня топлива, нажмите и удерживайте кнопку «L» в течение 1 секунды, пока не отобразится подтверждающий сигнал. На дисплее появится мигающая цифра «6». Далее, чтобы продолжить тушение, вы должны повторять вышеописанную процедуру каждый раз, добавляя 3 литра и затем нажимая клавишу «L». Убедитесь, что общее количество топлива в баке соответствует значению индикатора для конкретного этапа калибровки. Чтобы выключить режим выключения питания после записи последнего значения уровня топлива, нажмите Клавиша СТАРТ, выключить и включить зажигание. Заметка. Максимальный уровень топлива при калибровке составляет 72 литра.

3.8 Использование компьютера в режиме диагностики

3.9 Функция парковки

3.9.1. Функция парковки выполняется только тогда, когда парковочное устройство подключено к компьютеру. Когда задний ход включен и зажигание включено, на 1 секунду отображается «rdy» и три коротких звуковых сигнала. Это означает, что парковочное устройство работает правильно и готово. Если препятствие не найдено, символы в цифровых цифрах отображают «». Если расстояние до препятствия находится в диапазоне от 40 до 170 см, расстояние в сантиметрах отображается на индикаторе. Направление препятствия обозначается символами индикатора под числовыми цифрами: «». препятствие находится справа от машины. Если препятствие находится в центре автомобиля, отображаются оба символа.

3.9.2 Указание расстояния до препятствия сопровождается звуковыми сигналами (с символом колокольчика на индикаторе), которые увеличиваются по мере приближения к препятствию. Когда расстояние от препятствия составляет от 170 до 90 см, частота звуковых сигналов составляет 3 сигнала / с, от 90 до 60 см. 5 сигналов / с, от 60 до 40 см. 8 сигналов / сек Если расстояние до препятствия меньше 40 см, звуковой сигнал становится непрерывным, и на дисплее появляется надпись «STOP». Звуковой сигнал при указании расстояния до препятствия может быть включен (индикатор имеет символ колокольчика, мигающий с частотой 1 Гц) или запрещен (символ «колокол» отсутствует). Для сброса и установки мелодии звонка нажмите кнопку START и удерживайте ее нажатой более 2 секунд. Когда установлен символ звонка, звуковой сигнал можно отключить до тех пор, пока режим реверса автомобиля (максимум 1 секунда и минимум 0,3 секунды) не прекратится нажатием кнопки СТАРТ. символ колокольчика перестанет мигать

3.10 Вспомогательные компьютерные режимы 3.10.1 Коррекция расхода топлива

Компьютерные показания параметров расхода топлива могут отличаться от фактических значений по разным причинам: неисправность дизельного двигателя в автомобилях с карбюратором, падение давления топлива или блокировка форсунок в автомобилях с ECM с двигателем. Чтобы настроить показания расхода топлива, переключитесь в режим текущего расхода топлива, нажмите и удерживайте кнопку СТАРТ в течение 2 секунд, пока на индикаторе не появится поправочный коэффициент. Номинальное значение поправочного коэффициента составляет 100 (в процентах). Значение коэффициента изменяется клавишами «» или «-», в то время как большое значение коэффициента соответствует увеличению показаний расхода топлива, но меньше. более низкие показатели расхода топлива. Чтобы выйти из режима коррекции, нажмите кнопку START. Поправочный коэффициент может быть определен следующим образом. Производите топливо до определенного уровня топлива, считываемого компьютером. Заполните бак отмеренным количеством топлива. например, 20 литров. Сбросьте общий расход топлива вашего компьютера, удерживая нажатой кнопку «СТАРТ» в течение 4 секунд в режиме «Общее потребление топлива», пока не услышите двухтональный сигнал. Создайте все топливо, которое было заполнено до начального уровня топлива. Обратите внимание на общий расход топлива. например 25 литров. Рассчитать поправочный коэффициент: (20/25)? 100 = 80 Введите рассчитанное значение поправочного коэффициента в компьютер. Диапазон поправочных коэффициентов составляет от 50 до 255. Затем восстанавливается расход топлива.

3.10.2 Коррекция показаний бортового напряжения

Напряжение на плате корректируется во время изготовления компьютера и после ремонта компьютера, связанного с заменой литиевой батареи. Нажмите и удерживайте кнопку START в течение 2 секунд на дисплее «Voltage» для коррекции. на борту включите питание, пока не появится мигающее напряжение. С помощью клавиш «» или «-» установите напряжение, измеренное цифровым вольтметром на выводе «3» на подушках компьютера. Выйдите из режима коррекции, нажав кнопку START.

3.10.3 Контроль номера версии программного обеспечения

Чтобы контролировать номер версии программного обеспечения для вашего компьютера, вы должны нажать кнопку. и включить его, чтобы включить зажигание. «PR55» появляется на дисплее, где первая цифра 5 определяет тип компьютера (AMK-211501), а вторая цифра 5. Номер текущей версии программного обеспечения (может отличаться в большей части).

4 Установка компьютера на автомобиль

Названия сигналов и номера контактов для разъема компьютера приведены в таблице 1. Таблица 1

Инструкция по эксплуатации STAT на ВАЗ 2114 и 2115 поможет определить и понять назначение самолета. Основной функцией устройства является информирование водителя о техническом состоянии автомобиля. Используя коды, вы можете узнать состояние топливной системы, источника питания и других важных компонентов.

Некоторые варианты ВАЗ 2114 повышенной комфортности поставляются со стандартным BC, в то время как в других моделях есть место для установки вашего компьютера и всех необходимых вам разъемов. Установка качественного устройства обнаруживает автомобиль на ранней стадии и своевременно исправляет его.

СТАТ инструкция по бортовому компьютеру для ВАЗ 2114 и 2115 дает возможность изучить все параметры и ресурсы самолета. Принцип, лежащий в основе этого устройства, заключается в передаче показаний датчиков через блок управления. Затем данные обрабатываются и отображаются на экране в виде кодов. Использование BC позволяет диагностировать системы, которые не распознаются контроллером. Чрезвычайные ситуации обозначаются символическим символом, который отображается на табло и сопровождается звуковым сигналом.

Основные данные отображаются:

• Скоростной режим, топливный баланс, время в пути;
• Блок питания вращений;
• Состояние двигателя и температура двигателя;
• Расход топлива и пробег, которые могут привести автомобили в равновесие;
• Сетевое напряжение;
• Температура хладагента и положение дроссельной заслонки;
• Коды ошибок;
• Циркуляция воздуха, пройденное расстояние, средняя скорость и другие полезные параметры.

Оснащенный аварийными сигналами, BC сообщает водителю о перегреве двигателя, недостаточном заряде батареи, низком уровне топлива, неисправности в системе охлаждения.

Как сбросить обычную плату ПК на вазу 2114

Бортовой компьютер 2114

Обзор персонала бортовые компьютерные вазы 2113. 2115 Значение дисплея бортового компьютера Как выполнить сброс.

Бортовой компьютер рассматривается как конструктивно сложная электронная разработка, способная выполнить около 500 вариантов. Изменение STAT связано с ECU VAZ 2114, который обеспечивает правильную работу устройства. Для правильного использования компьютера необходимо изучить функциональность и функциональность кнопок управления BC, расположенных на панели приборов.

Вам не нужно хранить все коды в расшифрованном виде, просто распечатайте их и принесите с собой. Важная заметка:

• 2. перенапряжение в бортовой сети;
• 3. проблемы с индикатором топлива;
• 4. сигнализирует о нарушении температурного режима энергоблока;
• шестой. указывает на перегрев двигателя;
• седьмой. снижение критического давления в системе смазки;
• 8. нарушения в тормозном блоке;
• 9. Аккумулятор разряжен.

Случается, что проблемы BC неправильно закодированы из-за сбоя датчика. Однако не игнорируйте автоматическую проверку, так как ошибки активации часто указывают на неисправность. После устранения проблемы процессор должен быть сброшен на ноль. Это делается путем включения и удержания кнопки ежедневного запуска.

Внутренняя модель ВАЗ 2114 оснащена местом для установки самолета. Он закрыт контрольной заглушкой, которую необходимо аккуратно извлечь. Это облегчает установку специального комплекта проводов с девятиконтактным разъемом. Он должен быть подключен к соответствующему входу устройства. Базовое взаимодействие между устройствами активируется путем подключения коричневого провода к разъему M (Euro 2) или 7 (Euro 3). Задняя часть провода вставлена ​​во входной разъем устройства. Компьютер был протестирован, если все хорошо, установку можно считать завершенной.

Если необходимо удалить BC, выполняются следующие процедуры:

• Система отключается, удаляя клемму аккумулятора;
• Панель управления радио демонтируется с его помощью;
• Через сформированное окно крепежные элементы BC отсоединяются;
• Устройство удаляется при предыдущем отключении всех подключенных устройств;
• Радио и приборная панель на месте.

Если неисправен бортовой компьютер, обратитесь к квалифицированному специалисту. Если возникает ситуация, когда BC не отвечает на команды и не включается, необходимо проверить предохранитель F3 (как это сделано здесь). Если он не заменяет разъемы и не проверяет разъемы, обратитесь в сервисный центр.

Любой автолюбитель мечтает об автомобиле с полным набором функций, который облегчает диагностику неисправностей и повышает комфорт вождения. Предоставленное руководство по эксплуатации бортового компьютера STAT для ВАЗ 2114 и 2115 поможет вам понять функциональность одного из этих устройств. У водителя будет много опций и информации о техническом состоянии автомобиля, доступных в режиме реального времени.

Как отключить штатный бортовой компьютер на ваз 2114

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Оптимальный вариант

Бортовой компьютер на ВАЗ 2114 модели Штат 115*24 имеет множество функций, которые позволяют водителю корректировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывать ошибки с датчиков. Не каждая модель имеет эту функцию, поэтому стоит обратить внимание при выборе борт-компьютера на эту незначительную деталь.

Конечно, это сильно не влияет на работу системы, но возможность получить дополнительную информацию с датчиков помогает своевременно найти и устранить поломки. Другая важная деталь, которую должен иметь маршрутный компьютер, — сохранение и сброс настроек системы. Для того чтобы машина работала максимально эффективно, устройство подбирает особенный режим работы некоторых приборов и узлов, а затем сохраняет их. При изменении в конфигурации автомобиля — установке новых деталей или замене топлива на другую марку — придется обнулить настройки. Большинство устройств поддерживает автоматическое обнуление параметров работы. Если восстановить прежнюю конфигурацию, то компьютер автоматически вернет старые настройки. Эта функция помогает водителю сохранить свое время, избежав ручной настройки электроники в машине, поэтому желательно, чтобы маршрутный компьютер обладал такой опцией.

Причины установки БК в автомобиль

Штатное место в панели приборов для бортового компьютера. На фото стоит заглушка.

Бортовой компьютер первой версии, установленный на ВАЗ-2114, хоть имел и немного функций, однако с лёгкостью следил за основными параметрами работы автомобиля:

• Контроль за уровнем топлива , и его расчёте о количестве пройденных километров – эта функция позволяет водителю заблаговременно принять решение о дозаправке.
• Контроль за температурой охлаждающей жидкости – эта функция исключает перегрев двигателя из-за своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля – позволяет с максимальной точностью, а главное мобильностью, обнаружить и устранить возникшие неполадки.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на свой рабочий экран следующую информацию:

Современные бортовые компьютеры, по типу Multitronics – C340 и его аналоги также умеют:

• Контролировать и заблаговременно информировать водителя о следующем техническом осмотре, страховании автомобиля исполняя тем самым функцию органайзера.
• Самостоятельно изменять параметры включения вентилятора, изменять уведомления о достаточной температуре прогрева мотора.
• Имеется возможность подключить парктроник.

Обратите внимание, для того, чтобы активировать и иные, расширенные функции находящиеся в вашем БК, может потребоваться его прошивка.

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что хотя на рынке представлены несколько видов подобных устройств, подойдут не все. На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен. Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления именно ВАЗ 2114, 2115 и т.д.

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

• скорость движения
• остаток топлива в баке
• продолжительность поездки
• обороты ДВС
• расход горючего
• температуру двигателя
• температуру в салоне
• расчет пробега на остатке топлива в баке
• напряжение в бортовой сети
• положение дроссельной заслонки
• температуру ОЖ
• расход воздуха
• среднюю скорость и средний расход топлива
• коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114 позволяет выявить серьезные ошибки (выход из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные. Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Маршрутный компьютер

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

Выбор модели

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер, для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

1. выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
2. очень полезна функция сушки и прогрева свечей перед запуском двигателя.
3. функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
4. возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

Подробная инструкция по настройке девайса в отечественной четырке с описанием всех нюансов приведена на видео ниже (автор — канал MegaSirius12).

Инструкция по установке устройства на ВАЗ 2114

В любой момент может возникнуть потребность в замене БК. Провести работу по демонтажу старого устройства и монтажу нового можно самостоятельно, не прибегая к услугам специалистов.

Порядок действий следующий:

Но, прежде чем приступать к работе, необходимо также убедиться в том, что ваш демонтаж не отразится на гарантийном обслуживании. Если у вас относительно новый автомобиль и на него распространяется гарантия, то выполнять самостоятельно какие-либо работы не рекомендуется.

Характеристика БК

Перед тем, как выбрать, какой лучше устанавливать БК, чтобы он хорошо работал, давайте разберемся с характеристиками устройства.

Назначение

Бортовой компьютер в автомобиле ВАЗ 2114

Предназначение бортового компьютера ВАЗ 2114 заключается в информировании автовладельца о технических параметрах транспортного средства. Это осуществляется в результате того, что штатный бортовой компьютер ВАЗ 2114 соединяется с блоком управления посредством специальной диагностической линии. Последняя, при помощи закодированных импульсов, предупреждает водителя о расходе горючего, количестве оборотов мотора и прочих параметрах. Большую часть информации БК получает от датчиков.

Как правило, устройство монтируется на контрольном щитке, над воздушными дефлекторами. В машинах, в которых нет БК, вместо него располагается пластмассовая заглушка.

Основные параметры

Бортовой компьютер на ВАЗ 2114 позволяет определять такие параметры:

• скорость движения транспортного средства;
• объем горючего в баке и его расход, а также пробег, который сможет пройти на этом топливе машина;
• время, потраченное на прохождение того или иного пути;
• частота коленчатого вала;
• степень прогрева мотора;
• показатель температуры в салоне авто;
• общий пробег транспортного средства;
• напряжение в электросети авто;
• степень нагрева антифриза в системе;
• в каком положении находится заслонка дросселя;
• расход воздуха в целом;
• комбинации неисправностей, а также их расшифровка;
• расход горючего в целом;
• объем потраченного бензина за последнюю поездку;
• средняя скорость движения машины и прочая полезная информация.

Центральная консоль с установленным БК

Возможные неисправности

Если не работает бортовой компьютер, то это может быть обусловлено такими неисправностями:

• неправильно либо ненадежно подключено разъемы и провода питания;
• вышел из строя предохранительный элемент, отвечающий за функциональность устройства (непосредственно на БК предохранителя может и не быть, необходимо свериться с инструкцией по эксплуатации);
• неправильно произведена настройка либо регулировка устройства, для этого необходимо ознакомиться с инструкцией или руководством по эксплуатации.

Если плохо работает бортовой компьютер ВАЗ 2114, в первую очередь необходимо проверить целостность контактов и произвести их очистку, если они окислены.

Ошибки при подключении/эксплуатации бортового компьютера

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Ошибка:Неправильные показания датчика забортной температуры.

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

Основные коды ошибок

Хороший БК не просто отображает водителю необходимую информацию, но и расшифровывает коды ошибок. Если в работе какой-либо системы автомобиля произойдет сбой, на дисплее компьютера отобразится соответствующий код ошибки. Чтобы его расшифровать и понять, в чем заключается неисправность, необходимо обратиться к документации, в которой есть весь необходимый перечень.

Для отображения наличия в системе каких-либо ошибок, следует проделать следующие действия: сбросить показания пробега за сутки и включить зажигание.

Код ошибки 3 говорит о неисправностях датчика топливного уровня.

Код 6 оповещает о перегреве мотора, а ошибку 7 можно расшифровать, как малое давление масла в системе.

Инструкция к бортовому компьютеру ВАЗ 2114 содержит весь перечень, поэтому, в случае возникновения какой-либо ошибки в первую очередь необходимо обращаться к ней.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае?

Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.

Полезное видео

С некоторой полезной информацией о БК в автомобилях ВАЗ вы можете ознакомиться на видео ниже:

Инструкция бортового компьютера ШТАТ на ВАЗ 2114 и 2115. Что, зачем и как

Раскрыть и понять предназначение БК поможет инструкция бортового компьютера ШТАТ на ВАЗ 2114 и 2115. Превалирующей функцией устройства является информирование водителя о техническом состоянии транспортного средства. С помощью кодов доступно узнать состояние топливной системы, силового агрегата и прочих важных узлов.

Некоторые варианты повышенной комфортности ВАЗ 2114 комплектуются штатным БК, на прочих моделях предусмотрено место под установку компьютера и все необходимые разъемы. Монтаж качественного устройства позволит обнаружить неполадки автомобиля на ранней стадии и своевременно их устранить.

Краткая инструкция пользования

Рассматриваемый бортовой компьютер – это конструктивно сложная электронная разработка, способная выполнять около 500 опций. Вариация ШТАТ сопрягается с ЭБУ ВАЗ 2114, что обеспечивает нормальную работу аппарата. Для корректного использования компьютера, следует изучить предназначение и функциональность кнопок управления БК, расположенных на торпеде.

Расшифровку всех кодов необязательно держать в уме, достаточно просто их распечатать и возить с собой. Важные обозначения:

• 2 – завышенное напряжение в бортовой сети;
• 3 – неполадки, связанные с топливным индикатором;
• 4 – сигнализирует о нарушении температурного режима силового агрегата;
• 6 – свидетельствует о перегреве движка;
• 7 – критическое понижение давления в системе смазки;
• 8 – нарушения в тормозном узле;
• 9 – разрядка аккумулятора.

Бывает так, что БК выдает ошибочно коды по причине выхода из строя какого-либо датчика. Однако не стоит игнорировать проверку авто, поскольку, чаще всего, активация ошибок свидетельствует о неисправности. После устранения неполадки, следует обнулить процессор. Эта процедура производится включением и удержанием кнопки суточного пробега.

Маленькая мечта сбылась, прикупил себе бортовик о котором мечтал еще с первой машины) Сейчас найти его такая редкость у нас, увидел объявление забрал в этот же день) Как ребенок был счастлив когда установил его)) И да что бы он сидел ровно, не болтался я проклеил его антискрипом, осталось куча просто)) За одно и шуметь не будет)

Так же кидаю схему подключение бортовика штат 2114:

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте �� В будущем планирую пересвет бортовика сделать, а то надоедливый зеленый свет ))

Корректировка функций компьютера

При переполнении одного из этих параметров происходит сброс всех накапливаемых параметров: “Время в пути”, “Время в пути с остановками”, “Общий расход”, “Пробег поездки” с появлением двухтонального звукового сигнала.

Штатный бортовой компьютер ваз 2113 2114 2115 (обозначения, инструкция)

Штатный бортовой компьютер предназначен для отображения времени поездки, температуры за бортом, скорости, напряжения в бортовой сети, пробег, общий расход топлива за поездку, коды неисправности, часы и будильник.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• сведения о необходимости корректировок некоторых функций транспортного средства;
• предупреждение о необходимости продления страхового полиса;
• информация из органайзера;
• параметры, при которых в системе охлаждения автоматически будет включен вентилятор.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Статья в тему: Как снять и почистить форсунки на ВАЗ 2110

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

• Скорость движения автомобиля;
• Объем горючего, оставшийся в баке;
• Время, проведенное в пути;
• Частота оборотов двигателя;
• Показатели расхода топлива;
• Степень нагрева двигателя;
• Температура внутри салона;
• Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• Расстояние, которое проехал автомобиль;
• Напряжение в бортовой электросети;
• Величина нагрева охлаждающей жидкости;
• Расположение дроссельной заслонки;
• Общий расход воздуха;
• Коды ошибок и их обозначение на понятном языке;
• Средний расход топлива автомобиля;
• Количество затраченного топлива за текущую поездку;
• Пройденный путь за поездку в километрах;
• Средняя скорость;
• Другие полезные данные.

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

1. Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

. ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

Подключаем датчик внешней температуры бортового компьютера

1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха
2. Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.
3. Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.
4. Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Установка

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

Статья в тему: Неисправности ВАЗ 2114: коды ошибок

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Recommendations

Comments 38

Так бортовой считывает данные с ЭБУ это нормально.

Вы видео не смотрели? Там нет эбу, только блок питания, мультиметр и сам бортовой компьютер. Напряжение он измеряет в бортовой сети на контактах питания себя самого. И штатно они не чем не связаны.

У меня в 211340 (е-газ евро 4) вообще показывает бортовое напряжение 13,5 вольт! А на клеммах АКБ — 14,5 вольт! Откуда о такие данные берёт? И можно-ли доверять остальным индицируемым данным (мгновенный расход и т.п.) в таком случае?

измерьте напряжение в прикуривателе, на акб + и шпильке на крыл. нужно разобраться где напряжение теряется, может шпилька акб неа кузов может просто окисел в контакте подводящего провода на монтажный блок

Какие провода в бк отвечают за показания напряжения. Есть возможность запитать от другого источника?

питающие. (по схеме нужно смотреть точнее) Можно и от другого источника, только зачем.

Не могу скинуть бортовик, в инструкции сказано зажать кнопку СТАРТ-не помогает, расход на сотню как стоит 8.8 так и не меняеться, моментальный показывает, но как то странно…подскажите кто сталкивался с таким нюансом

старт вроде держать нужно, может в кнопке проблема?

все кнопки функционируют, а сброс не происходит

Добрый вечер ALеX, У меня на 14ка там борт стоит штат.Я его снял чтобы сбить ошибки на 100км.расход доходил до11.4.Сейчас поставил назад всё и он мне начал выдавать такое, проехал 16 км.он у меня начал пиликать потом я остановился и сидел наблюдал за расходом он полз выше 19.7 я поехал он начал падать, но в пробке он начал расти когда стаю, сейчас приехал 16.7. Зарание благодарю.

штат это штатный? или штат это фирма? Расход представляете как считается? Идет время, бензин сгорает — бортовик рассчитывает расход от пройденного вами за это время расстояния. Моя когда зимой на месте стоит расход за 200л переваливает. В вашем случае не стоит забивать голову в пробке он будет расти (см пункт 1) бензин, время, км. Мой бк рассчитывает расход за поездку. Все остальные считают средний расход, а если вы его скинули — то он набирается заново. Если вы 3000км по трассе с расходом 6л прокатитесь то средний расход еще долго будет маленьким. ЗЫ все зависит от алгоритма расчета расхода. Все это условности мне важнее моментальный.

Добрый день ALeX.Бк.штатный спасибо за инфо. не буду мозг себе забивать.

добрый) Я тоже сначала по всем мелочам заморачиваюсь. Но в этом случае не стоит) Моментальный расход на прогретом авто на ХХ у меня был 0,9-1,1л (причем 1,0л не было никогда)

Не могу скинуть бортовик, в инструкции сказано зажать кнопку СТАРТ-не помогает, расход на сотню как стоит 8.8 так и не меняеться, моментальный показывает, но как то странно…подскажите кто сталкивался с таким нюансом

чтобы сбросить расход, надо зайти в км и там сбросить километраж, после чего сам сбрасывается расход

Лада 2114 Кварцевый Металлик › Бортжурнал › Маршрутный компьютер 2114-3857010 (бк штат)

Маленькая мечта сбылась, прикупил себе бортовик о котором мечтал еще с первой машины) Сейчас найти его такая редкость у нас, увидел объявление забрал в этот же день) Как ребенок был счастлив когда установил его)) И да что бы он сидел ровно, не болтался я проклеил его антискрипом, осталось куча просто)) За одно и шуметь не будет)

Так же кидаю схему подключение бортовика штат 2114:

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте

Выбор и установка современного средства контроля — бортового компьютера на ВАЗ 2114

Характеристика БК

Перед тем, как выбрать, какой лучше устанавливать БК, чтобы он хорошо работал, давайте разберемся с характеристиками устройства.

Назначение

Предназначение бортового компьютера ВАЗ 2114 заключается в информировании автовладельца о технических параметрах транспортного средства. Это осуществляется в результате того, что штатный бортовой компьютер ВАЗ 2114 соединяется с блоком управления посредством специальной диагностической линии. Последняя, при помощи закодированных импульсов, предупреждает водителя о расходе горючего, количестве оборотов мотора и прочих параметрах. Большую часть информации БК получает от датчиков.

Как правило, устройство монтируется на контрольном щитке, над воздушными дефлекторами. В машинах, в которых нет БК, вместо него располагается пластмассовая заглушка.

Основные параметры

Бортовой компьютер на ВАЗ 2114 позволяет определять такие параметры:

• скорость движения транспортного средства;
• объем горючего в баке и его расход, а также пробег, который сможет пройти на этом топливе машина;
• время, потраченное на прохождение того или иного пути;
• частота коленчатого вала;
• степень прогрева мотора;
• показатель температуры в салоне авто;
• общий пробег транспортного средства;
• напряжение в электросети авто;
• степень нагрева антифриза в системе;
• в каком положении находится заслонка дросселя;
• расход воздуха в целом;
• комбинации неисправностей, а также их расшифровка;
• расход горючего в целом;
• объем потраченного бензина за последнюю поездку;
• средняя скорость движения машины и прочая полезная информация.

Центральная консоль с установленным БК

Возможные неисправности

Если не работает бортовой компьютер, то это может быть обусловлено такими неисправностями:

• неправильно либо ненадежно подключено разъемы и провода питания;
• вышел из строя предохранительный элемент, отвечающий за функциональность устройства (непосредственно на БК предохранителя может и не быть, необходимо свериться с инструкцией по эксплуатации);
• неправильно произведена настройка либо регулировка устройства, для этого необходимо ознакомиться с инструкцией или руководством по эксплуатации.

Если плохо работает бортовой компьютер ВАЗ 2114, в первую очередь необходимо проверить целостность контактов и произвести их очистку, если они окислены.

Обозначение значков на панели приборов ВАЗ 2114

Панель приборов ВАЗ 2114

Назначение приборов ВАЗ 2114 и расшифровка обозначений на них

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем. На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

• Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
• Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
• Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Цифры на шкале обозначают:

1. 0 — это пустой бак.
2. ½ — половина бака.
3. 1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

1. Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
2. Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.
3. Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
4. Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

1. Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
2. После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
3. Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
4. После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
5. После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Лада 2114 Кварцевый Металлик › Бортжурнал › Маршрутный компьютер 2114-3857010 (бк штат)

Как же я замучался на нем отключать будильник, который вечно пищал, но потом все разобрался, инструкции найти оказалось трудно, но вам я предоставлю в этом посте
