Как заменить или отремонтировать гофру глушителя без сварки?

Гофра (виброгаситель, виброкоменсатор либо сильфон) устанавливается на автомобили для предотвращения вибрации выхлопной системы, перегрева машины. Учитывая принимаемые нагрузки, деталь часто выходит из строя. Ремонт обходится дешевле, чем замена. Стандартно требуется сварка, но если ее под руками нет, можно обойтись другими способами.

Причины и признаки неисправности гофры глушителя

Повреждение гофры часто связано с механическим воздействием. Это может быть удар о кочки и камни, а также изнашивание со временем. Другими причинами повреждения становится плохое состояние трансмиссии, изношенная резина в креплениях глушителя, его неправильный монтаж. Реагенты, используемые на дорогах коммунальными службами, разрушают металл. Также действуют присадки в автомобильном топливе.

Основным признаком неисправности сильфона становится непривычный звук во время запуска мотора и при движении. Кроме этого, на неисправность указывают такие признаки:

• снижение мощности движка;
• хлопки и «чихание» авто;
• неустойчивость ритма работающего мотора;
• проникновение выхлопов в салон;
• появление копоти на металлических узлах.

В случае выявления перечисленных выше признаков, необходимо заменить гофру. Есть несколько способов, от выбора которых зависит срок дальнейшей эксплуатации машины.

Способы ремонта и замены гофры

Сотрудники СТО скептически относятся к решению автовладельца самостоятельно заменить виброгаситель без сварки. Несмотря на это, соединение может быть достаточно надежным, если правильно подобрать гофру и последовательно выполнить ряд мероприятий. Каких-либо специфических инструментов не потребуется. Все необходимое обычно есть в гараже.

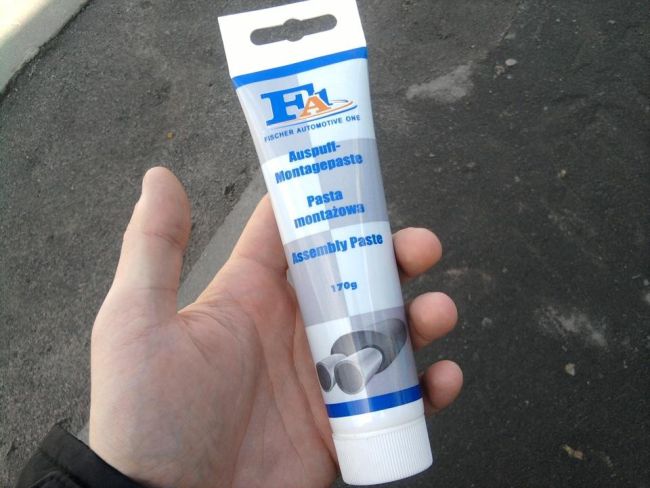

Ремонт высокотемпературным герметиком

Герметик, предназначенный для ремонта глушителя, можно использовать в ремонте виброкомпенсатора. Порядок действий следующий:

1. Нанести герметик на поверхность гофры снаружи.
2. Обернуть деталь несколько раз полоской тонкой жести (ширина равна длине сильфона).
3. Зафиксировать жесть хомутами посредине и по краям.
4. Через сутки герметик отвердеет, можно продолжать езду на авто.

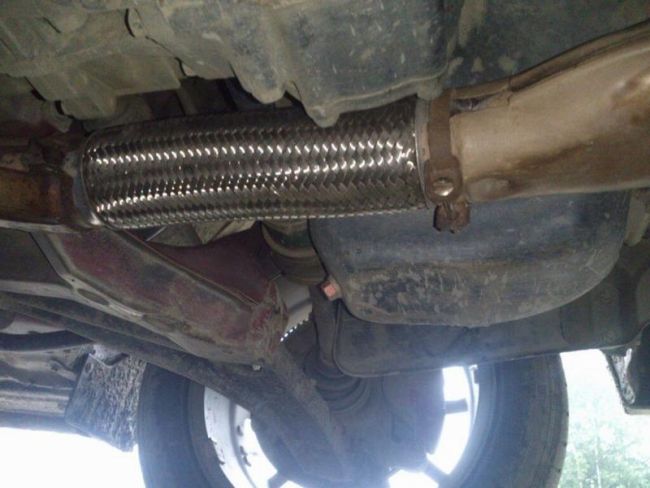

Замена гофры с помощью хомутов

Чтобы воспользоваться таким методом, нужно подобрать новую гофру, длина которой на 5 см больше расстояния между швов, оставшихся от поломавшейся детали. Внутренний диаметр в патрубках гофры должен быть на 1 мм больше диаметра труб в выхлопной системе. Последовательность действий:

1. Установить машину над смотровой ямой.
2. Снять участок с поврежденным виброгасителем.
3. Болгаркой срезать сломанную гофру, удалить заусенцы.
4. Сделать пару запилов на торцах патрубков, чтобы они плотно прилегали к трубам. Поверх неглубоких надрезов нанести герметик.
5. Надеть гофру, зафиксировать (но не затягивать) хомуты, чтобы скорректировать положение.
6. Установить деталь по месту, не забыв заменить прокладки.
7. Затянуть хомуты. Чтобы гайки не раскручивались, резьбу накернить.

Опытные автовладельцы утверждают, что на хомутах гофра держится не хуже, чем при сварке. Но есть один минус – от продольного удара деталь может соскочить с трубы. Поэтому, если автомобиль обладает низкой посадкой, придется ездить аккуратнее.

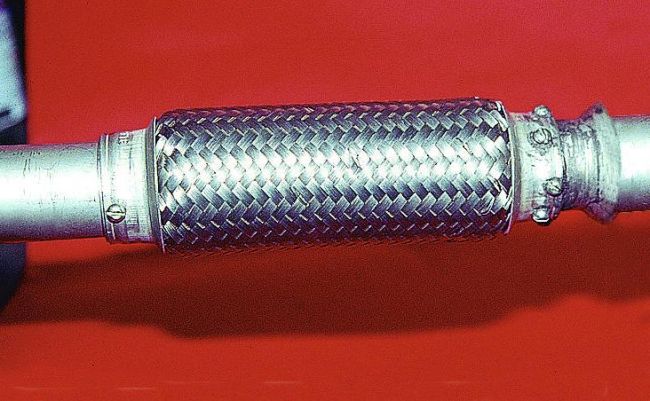

Резьбовое соединение

Установка виброгасителя резьбовым соединением достаточно надежная, если сравнивать со сваркой. Подготовительные работы – те же, что перечислены выше. Замена осуществляется в следующем порядке:

1. Устанавливается новый сильфон.
2. По окружности патрубка, который надевается на выхлопную трубу, на одинаковом расстоянии сверлят насквозь до 8 отверстий диаметром 4,2 мм.
3. С помощью метчика М5 в отверстиях на трубе нарезается резьба, отверстия на патрубке рассверливают, чтобы получить диаметр 5 мм.
4. Болты и отверстия обрабатывают герметиком, после чего гофру одним концом крепят на место с помощью граверных шайб.
5. До того, как закрепить другой конец гофры, конструкцию собирают и устанавливают на машину. Далее отмечают линию, где размещается край патрубка, во избежание перекоса.
6. Конструкцию снимают, сверлят отверстия и крепят второй патрубок.
7. Пробная поездка.

Резьбовое соединение позволяет не обращаться в СТО, при этом получить качественный результат. Установленная таким способом гофра не боится поперечных и продольных воздействий.

Эпоксидная смола

Применение эпоксидной смолы в случае поломки виброкомпенсатора считается временной мерой. Если нужно срочно восстановить работоспособность авто, но нет времени ехать на ремонт в автосервис, можно прибегнуть к простому способу ремонта гофры. Понадобится медицинский бинт, лучше взять эластичный. Ткань пропитывают эпоксидной смолой, после чего наматывают на гофру. После застывания состава можно пользоваться машиной в обычном режиме. Такой способ поможет не более, чем на месяц. Вместо бинта можно использовать термостойкую ленту, стеклоткань.

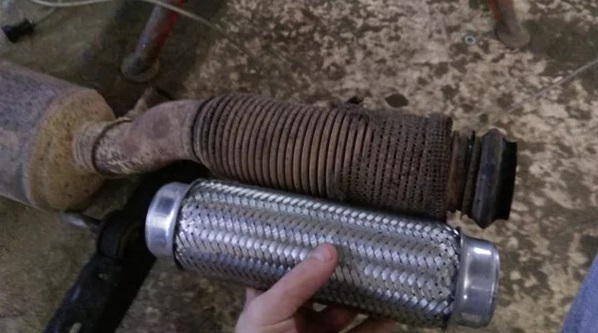

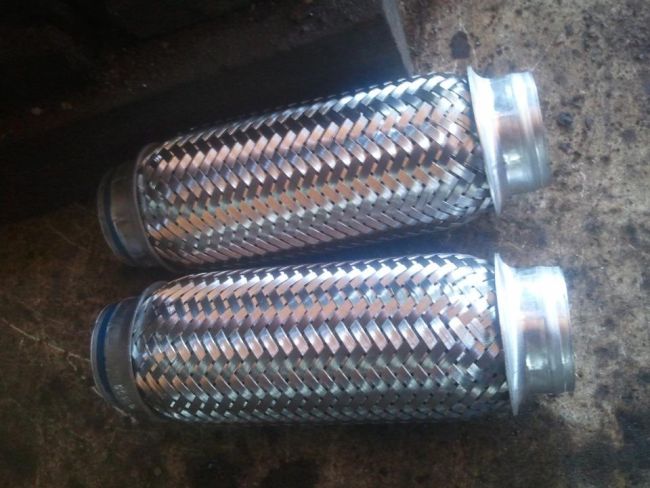

Рекомендации по выбору гофры

Чаще замену виброгасителя выполняют на СТО, где и продаются соответствующие запчасти. Но если принято решение заняться заменой самостоятельно, достаточно посетить автомобильный магазин и выбрать подходящую деталь.

Важно помнить, что гофра не является унифицированной деталью, на большинство машин разрабатывается индивидуально. Отличия – в размерах изделия.

До того, как отправляться в магазин, нужно уточнить требуемые параметры. Удобнее всего это делать, установив машину над смотровой ямой. Делая замеры, следует помнить, что гофру придется срезать дальше сварного шва.

Новые запчасти продаются с меньшим диаметром, чтобы обеспечить надежность фиксации и простоту сварки. Виброгаситель вставляется в трубу на 3 см, что помогает неоднократно менять элемент без необходимости в конструктивных изменениях. Замерив длину, нужно определить диаметр с помощью штангенциркуля.

С учетом разновидности выхлопной системы, выбирают гофры вертикального либо горизонтального типа. Первая работает на сжатие, ее место – под выпускным коллектором. Во время работы мотора деталь не гнется, а вертикально сжимается и выпрямляется. Для производства используются прочные, эластичные сплавы. В длину такие детали имеют 150 мм, диаметр равен 65 мм. Вторая работает на изгиб, ее место – под первым коленом приемной трубы. Длина такой запчасти – 400 мм, ширина – 65 мм. Выбирая такой сильфон, нужно учитывать вариант соединения с выхлопной трубой. Горизонтальный тип виброгасителя более распространен.

До замены рекомендуется отрезать болгаркой неисправную деталь, замерить расстояние меж двух труб. После этого легче будет выбрать деталь на замену.

Вне зависимости от выбранного изделия, устанавливается виброкомпенсатор внахлест на 10 – 20 мм. Значит, новая деталь по длине должна быть больше старой примерно на 20 – 30 мм. Помимо этого, стоит учесть геометрию выхлопной трубы – вследствие неправильного выбора новая гофра может изменить угол наклона трубы или не вместиться в пространство.

Важные нюансы

Несмотря на скепсис работников СТО, замена гофры вполне может состояться без сварки. В каждом из перечисленных выше способов нужно соблюдать последовательность мероприятий, аккуратно выполнять работы. Устанавливать гофру нужно без перекосов, а после окончания убедиться, что подвесы и кронштейны для глушителя целые. Ремонтировать или заменять виброкомпенсатор нужно своевременно, чтобы обеспечить безопасность эксплуатации авто.

Замена гофры глушителя без использования сварки

Довольно давно у меня начала сечь гофра глушителя. Не сильно, рыка почти нет, но противно — выхлоп в салоне при использовании внешнего воздуха печки/кондея. Залез под машину, завел — сечет как раз вверх, в подкапотное пространство. Принял решение о замене.

Срезанная родная гофра. Неудачно положил для фотографирования, дырка с которой сечёт с обратной стороны, а лицевая сторона ещё в приличном состоянии.

Сварочного аппарата у меня нет (планирую его покупку) и нет хороших знакомых, у кого бы сварочник был. Да и “не дружу” я с ним, т.к. мы никогда не общались близко. Решил произвести замену гофры без сварочных работ, благо такая возможность доступна. Приобрел я гофру Transmaster 45x200x300 с хомутами. Обошлась она мне в 983 рубля. В эту субботу поехал на гараж для её замены.

Новая гофра (до обрезания) Transmaster 45x200x300 с хомутами. На фото мятая защита катализатора и виден резонатор, который я недавно менял.

Снял защиту двигателя. Болгаркой отрезал родную гофру, как можно ближе к сварочному шву. Выровнял срез трубы, сделал на ней фаску напильником, зачистил трубу крупной нождачкой, обезжирил.

Подготовка трубы к установке гофры. Внизу лежит уже обрезанная гофра для установки. С выпускной трубой пришлось немного повозиться, т.к. болгарка у меня с диском малого диаметра. После этого фото срез трубы выровнял. Сделал на нем фаску, зачистил нождачкой.

После обработки поверхностей решил примерить гофру и оказалось, что она слишком длинная. Обрезал с обеих сторон по 1.5см, удлинил прорези примерно на это же расстояние. Примерил, заодно проверил, можно ли обойтись без герметика. Выяснил, установка этой длинны возможна, но без герметика сечёт с обеих сторон соединения, как бы сильно я не затягивал хомуты. Очень обильно намазал концы труб герметиком ISOSIL S509 (159 руб) (при этом сильно им выпачкался, поэтому нет фото), установил гофру на трубы, затянул хомуты.

Со стороны выпускной трубы (хомут гайками вниз, чтобы было удобно затягивать) Со стороны катализатора и резонатора. Хомут гайками вверх, чтобы не цеплял защиту движка. Затягивать рожковым ключём на 13 не так удобно, но без вариантов.

Замена гофры без сварки

В качестве виброкомпенсатора, виброгасителя или сильфона гофра в выхлопной системе играет одну из ключевых ролей.

Ее основные задачи — это устранение вибрации, которая плохо сказывается на работе двигателя и снижение уровня шума в автосалоне. Одни из самых распространённых причин повреждения гофры — это езда по грунтовым дорогам, нагрузка во время работы двигателя или износ из-за действия химикатов зимой (другими словами, она может просто сгнить).

Итак, мы конечно же не рекомендуем самостоятельно разбираться с устранением неисправностей гофры, но расскажем… чисто для расширения кругозора читателей, о самостоятельной замене гофры в выхлопной системе автомобиля без применения сварки.

Крепеж гофры хомутами

Замена гофры без сварки может осуществляться при помощи хомутов. Этот метод является недорогим и не требует обращения в станцию технического обслуживания. Для того, чтобы установить новую гофру, необходимо снять старую, очистить и обработать место крепления хомутами, а затем установить новую и затянуть хомуты. Этот метод позволяет быстро и эффективно заменить гофру без использования сварки.

Долговечен ли данный способ? Конечно же нет. Прибегать к подобному можно в случае, если, скажем у вам пробита труба глушителя, но в гараже завалялась гофра и вы можете кустарным методом, с помощью гофры и хомутов соединить части трубы глушителя. Временно! Пока не доберетесь до ближайшего сервиса (желательно нашего), где квалифицированные специалисты, произведут сварочные работы и гарантируют качество установки гофры глушителя или починят трубу.

Резьбовое соединение гофры глушителя

Резьбовое соединение — это способ установки гофры глушителя без использования сварки. Он основан на использовании резьбы и шайб для крепления гофры к патрубку.

Для установки гофры при помощи резьбового соединения необходимо надеть новую гофру на патрубок и просверлить в нем от шести до восьми отверстий (диаметром приблизительно 4,2 мм). Отверстия должны быть расположены равномерно по всей площади патрубка. Затем необходимо создать резьбу в отверстиях на патрубке и на трубе, используя метчик М5. Отверстия и крепления необходимо смазать герметиком и закрепить граверными шайбами.

Резьбовое соединение может быть не столь надежно, как сварное, однако это более надежный способ установки гофры глушителя, чем хомутами. После установки необходимо провести пробную поездку и проверить надежность крепления. Если необходимо, можно затянуть шайбы для дополнительной фиксации.

Одним из преимуществ резьбового соединения является то, что оно позволяет быстро и легко заменить гофру в случае повреждения или износа. Однако при первой же возможности все равно направляйтесь в сервис за профессиональной установкой гофры, с помощью сварки.

Крепление гофры глушителя герметиком

Если гофра глушителя автомобиля повреждена, и заменить ее невозможно, можно использовать высокотемпературный герметик для крепления детали. Этот способ включает в себя следующие шаги:

1. Нанесение герметика на поврежденный виброгаситель;
2. Создание жестяного листа, размерами соответствующего размеру гофры. Этот лист обернуть вокруг поврежденной детали, чтобы защитить ее от дополнительного повреждения;
3. Закрепление жестяного листа хомутами или другими креплениями, чтобы удерживать его на месте.

Заметим еще раз, что ни один из перечисленных способов не является долгосрочным решением.

В любом случае, если вы заметили какие-то проблемы с виброгасителем, рекомендуем вам не задерживать замену гофры, чтобы избежать негативного влияния на работу выхлопной системы и увеличения шума в салоне.

При замене гофры глушителя необходимо также проверить другие детали выхлопной системы, такие как катализатор, резонатор или глушитель. Эти детали также могут изнашиваться и находятся под большой нагрузкой, поэтому их необходимо периодически проверять и заменять при необходимости.

Есть ли жизнь без гофры? наверное,кто нибудь юзает такой вариант..

и ещё важно, что бы гофра и кольцо была в нужном месте

Думаю из этих схем всё станет ясно нужна ли гофра или шарнир

изготовлено из графитовой стружки проволоки, одевается на одну часть выхлопной системы ровной стороной, а закруглённая часть упирается в развальцовку, соединение стягивается болтами с пружинами,

в нужный момент под нагрузкой такое шарнирное соединение даёт угол.

Что касается ВАЗовской классики, то это скорее всего не правило, а исключение, поскольку мотор расположен вдоль кузова и кивание оного происходит не вперёд-назад, а влево-вправо.
