Super Select — супер выбор или нет?

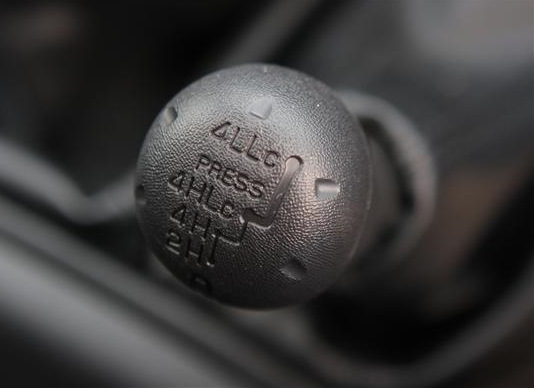

Это не мой рычаг. У меня-то как раз другой — попроще

Тест-драйв Mitsubishi Pajero 2014 и Mitsubishi L200 2015

Согласитесь, достаточно часто мы покупаем дорогой современный предмет и до конца не понимаем, как им пользоваться. Например, покупая модный смартфон за бешеные тысячи, мы используем его только как звонилку. Хорошо, уговорили, SMS тоже фактически все умеют отправлять. А, у вас еще есть Instagram и Facebook, вы продвинутый пользователь и все же до уровня «Бог» еще не дотягиваете. Пример с актуальными смартфонами лежит на поверхности, но если подумать, то таких наберется не один десяток. В основном они касаются бытовой техники и электроники, но как это ни удивительно, такая история отлично ложится на автомобили. Достаточно часто мы покупаем новую модель и даже не подозреваем, что это за ящик Пандоры, и в первую очередь он необходим нам для передвижения из точки А в пункт В. А производители в ходе конкурентной борьбы между собой впихнули в него уже такое количество систем и примочек, что, наверное, и сами не помнят, что точно установили на конкретную модель.

И ладно, если речь идет о простых седанах и хетчбэках, вполне возможно, что там набор неизвестных вам «плюшек» достаточно не большой. А вот владельцы внедорожников, я абсолютно точно уверен, не пользуются самым основным преимуществом своих автомобилей. Речь идет о полном приводе, который чаще всего есть у серьезных внедорожников. Только продвинутые джиперы, готовые сутками сидеть по пояс в болоте, досконально знают, как это работает. Остальные, скорее всего, слышали, что их автомобиль может месить такие грязи, что за трактором придется бежать в случае чего не один час. Но, чаще всего, владельцы внедорожников, просто передвигаются по городу, а иногда зимой, решив поехать на дачу, задумчиво смотрят на различные кнопки и рычаги. Потом махнув рукой, отправляются по заснеженной грунтовке к своему милому домику вдали от шума города с мыслью о том, что и так на полном приводе доедут. Стоит сказать, что производителям такое отношение к их разработкам не очень нравится, и они пытаются массово донести покупателям, насколько их машины крутые, и на что они способны. По всей стране расположились внедорожные полигоны, где специалисты рассказывают клиентам, как пользоваться той или иной функцией полного привода. Желающих понять, что может их автомобиль, хоть отбавляй и с каждым днем количество только растет.

Но компании Mitsubishi работать исключительно с клиентами оказалось недостаточно. Надо не только до конечного потребителя донести, что же это такое «наш» Super Select, но и журналистов обучить принципам работы с системой. Она же не сложная, надо только попробовать и потом при необходимости использовать.

Летим в Челябинск, там и грязи больше и снег в отличие от центральной полосы России попытался закрепиться еще в декабре. Для погружения в действительность предлагается вся линейка автомобилей с заявленной выше системой Super Select. Как и положено, в хорошей школе, сначала приступаем к теоретическим занятиям: парты, доска и много интересных слов подкрепленных яркими картинками. Система Super Select на сегодняшний день имеет два поколения, точнее два с половиной. Так получилось, что до третьей генерации глобальных усовершенствований не хватило, но появились весьма интересные примочки, которые срочно хотелось интегрировать в систему. И японцам хорошо, и потребителям благо. Первой версией Super Select инженеры оснастили второе поколение легендарного внедорожника Mitsubishi Pajero. Причем прожило это поколение достаточно долго, с Паджеро перекочевало на Mitsubishi Pajero Sport и Mitsubishi L200, и уже на этих моделях доживало свой век вплоть до наших дней. Принцип работы системы несложный: вискомуфта используется для межосевой блокировки, для пониженной передачи задействована двухвальная схема. В стандартном режиме весь момент направлялся на заднюю ось, при переходе в режим «4H» момент в равных пропорциях делился между осями. Для движения по глубокому снегу или по-серьезному бездорожью можно было включить режим «4HLc», в этом случае момент также распределяется в соотношении 50 на 50, но при этом, полностью блокируется межевой дифференциал. Для самых продвинутых пользователей полного привода предлагался еще один режим – «4LLc». Используется он для тяжелого бездорожья, основной принцип работы — с минимальной скоростью добиться максимальной тяги. Все манипуляции с полным приводом осуществлялись при помощи механического рычага.

Во втором поколении Super Select хоть и остался рычаг переключения режимов, но стал он уже электронным. Нововведение важное, но это не основная особенность второй генерации системы полного привода от японского производителя. Самое главное, что в этой генерации полный привод стал не симметричным, то есть крутящий момент между осями распределяется не в равных пропорциях, а в соотношении 33 на 67. В стандартном режиме у нас работает только задний привод, при включении «4H» момент распределяется между обеими осями, а за блокировку между осями отвечает вискомуфта. При активации режима «4HLc» полностью блокируется межосевой дифференциал, а момент распределяется в пропорции 50 на 50. В режиме «4LLc» происходят все те же процессы, блокируется задний межколесный дифференциал, и опять мы получаем больше тяги при меньших скоростях.

А вот принцип работы третьего поколения, точнее в Митсубиси говорят 2+ или модернизированное второе поколение, отличается от работы своего предшественника. Во-первых, мы избавились от дополнительного рычага, его место заняла шайба, управляющая электронным переключением режимов полного привода. При подключении полного привода крутящий момент уже распределяется в отношении 40:60. За межевую блокировку отвечает дифференциал Torsen (прежде – вискомуфта), который блокируется как из-за разницы скоростей, так и из-за разницы моментов. При подключении пониженной передачи межосевой дифференциал жестко блокируется и момент распределяется в равных пропорциях.

Сегодня система Super Select второго поколения устанавливается на внедорожнике Митсубиси Паджеро, а вот модернизированную систему можно увидеть на Pajero Sport и на Mitsubishi L200. С теорией разобрались, так что приступаем к практике. Раз мы на серьезных внедорожниках, то и маршрут организаторы проложили фактически целиком и полностью по бездорожью. Песчаные карьеры, грунтовые дороги, целина и броды — вот, что мы должны были преодолеть, прежде чем добрались до финальной точки нашего путешествия.

Знаете, если честно, то внедорожники Митсубиси, даже если бы на них не было полного привода, могли бы с легкостью покорять бездорожье. И все же когда выезжаешь на бездорожье, гораздо уверенней чувствуешь себя с полным приводом. Так что, пересаживаясь из автомобиля в автомобиль, меняя поколения Super Select на бездорожье, мы предпочитали двигаться с полным приводом. В этом режиме автомобилю покоряются любые дороги без асфальтового покрытия. В действительности казалось, что другие режимы нам и не удастся активировать, ведь внедорожники Mitsubishi копали всеми четырьмя колесами по любому покрытию. Ледяная корка — никаких проблем, снежная каша — с удовольствием, лужи с грязью под коркой льда — мы и этим не будем гнушаться.

Но не был бы тест системы Super Select полноценным, если бы нас не поставили в условия, когда надо включать пониженную передачу или пониженную с блокировкой. Дорога петляла по полям и не обещала никаких экстремальных приключений, пока мы не оказались на краю песчаного карьера. Взглянув на навигатор, мы не поверили своим глазам — он предлагал нам двигаться именно к самому сердцу данного рукотворного объекта. Да и посмотрев получше, мы обратили внимание, что в карьере действительно проложена специальная трасса для нас. Включаем пониженную и начинаем движение, скорости небольшие, но внедорожник уверенно выполняет все упражнения, бодро карабкается в гору по песчаному грунту, с легкостью преодолевает все вывешивания и снова ползет в заданном направлении. Признаться честно, особой разницы в работе двух поколений системы Super Select я не заметил. Все модели без проблем бороздили карьер.

Другой вопрос, когда обычный покупатель попадет в такие условия. Думаю, что за время владения автомобилем никогда. Но всегда приятно осознавать, что, повернув шайбу или переключив рычаг, вы сможете спокойно проехать любое препятствие. Попробуйте на досуге, когда попадете в загородную пробку, сверните в поле и пока дачники будут изнемогать от жары на загородном шоссе, насладитесь тишиной леса и свежим воздухом. Не переживайте, полный привод выведет вас к нужному месту.

Форумы клуба

Ответ на вопрос которым часто задалбливают Эльководов:

1) Easy Select — Отсутсвует межосевой дифференциал в следствии чего ездить на полном приводе по асфальту крайне не жалтельно (износ резины, растягивание цепи в раздатке). Главное достоинство: надежность. Главный недостаток: нельзя ездить по асфальту (включая езду в дождь). Езда на полном приводе не более 80 км/ч (больше 80 — раздатка начинает гудеть). Внешне определяеться по количиству положений в раздатке (2H-4H-4L):

2) Super Select — Есть межосевой дифференциал в следствии чего ездить по асфальту на полном приводе можно . Для езды по бездорожью межосевой дифференциал блокируеться в ручном режиме. Главное достоинство: Возможна езда по асфальту с любой скоростью. Главный недостаток: меньшая надежность по сравнению с Easy Select. Внешне определяеться по количиству положений в раздатке (2H-4H-4НLС-4LLC):

3) Также существуют заднеприводные L200 new но с ними все ясно.

Также можно определить тип трансмиссии по карданам:

Ну и устройство раздатки Super Select :

Я встретил человека который ехал на Форд ренджер — и говорю Хорошая машина он мне да , тока ходил говорит смотрит смотрел Амарок ” а я ему типа Л200 круче -чем говорит -я говорю есть супер селект типа Это круто “

Он мне а я на форде полный включаю и гоняю где хочу у же 100 000 ” накатал без проблем !”

Принцип работы полного привода на L200. На L200 полный привод работает по принципу — Easy Select (part-time), либо Super Select (on-demand full-time).

PartTime

Один из самых простых видов 4WD (на некоторых моделях имеет название EasySelect) — с подключаемым передним мостом, без межосевого дифференциала — применяется на исходно-заднеприводных моделях. Схема предусматривает непосредственное управление раздаточной коробкой при помощи рычага. Первоначально соединение передних приводных валов с колесами осуществлялось механическими муфтами свободного хода (“хабами”) с ручным или автоматическим приводом. На более свежих моделях для облегчения процесса подключения переднего моста применяется система ADD, которая с помощью пневмопривода разъединяет одну из передних полуосей. В L200 с Easy Select есть два межколесных дифференциала: впереди (между колесами) и в заднем мосту. В раздатке дифференциал отсутствует как класс. Это классический part-time полный привод. При выключении полного привода в L200 автоматически размыкается муфта, соединяющая полуоси с дифференциалом, поэтому в “недоприводном” режиме передний дифференциал (между колесами) не задействован. Но тем не менее, он присутствует и задействуется, как только вы двигаете рукоятку РК в режим 4Н.

_________________

8—6—6-6-. ICQ шесть 6 шесть

Super Select

В режиме “2H” привод осуществляется только на задние колеса. В режиме “4H” подключается полный привод в раздатке и замыкается полуось переднего моста (при этом в межосевом дифференциале действует и “мягкая” автоматическая блокировка вискомуфтой). При перемещении рычага в “4HLc” межосевой дифференциал жестко блокируется. В положении “4LLc” кроме жесткой блокировки дифференциала, включается и понижающая передача в раздаточной коробке. Использовалось два основных варианта управления раздаточной коробкой — 1) непосредственно рычагом и 2) электроприводом через блок управления (водитель фактически оперирует не рычагом, а джойстиком). Стоит отметить, что в SuperSelect MMC использовала схему “нормально-включенного” 4WD, так что при проблемах с управлением или пневматикой полный привод не исчезнет. В качестве опции к SuperSelect прилагается порой задний самоблокирующийся дифференциал типа Torsen (Pajero), самоблокирующийся “фрикционный” или дифференциал с принудительной блокировкой пневмоприводом (Pajero). Ну и, само собой, есть еще пониженная передача, когда дифференциал в раздатке (у Super Select) заблокирован, а крутящий момент подается на колеса через демультипликатор. И в Easy Select, и в Super Select эти режимы для водителя выглядят идентично — положение рычага РК 4L. Как и Easy Select, так и в Super Select оснащены функцией DiffLock — принудительная жесткая блокировка дифференциала посредством пневмопривода.

Часть L200 получили в качестве опции MATC (Mitsubishi Active Traction Control), динамическую систему контроля тяги, которая на дорогах с твердым покрытием работает как противобуксовочная система, а на бездорожье имитирует блокировки переднего и заднего межколесных дифференциалов, просто подтормаживая буксующее колесо. Минусы — меньшая эффективность по сравнению с DiffLock, возможен неравномерный износ колодок, при переходе ABS в аварийный режим блокировка исчезает.

_________________

8—6—6-6-. ICQ шесть 6 шесть

Принцип работы, возможности и поколения трансмиссии Super Select

Трансмиссия «Супер Селект» от компании Мицубиси в начале 90-х годов произвела революцию в конструкции систем полного привода. Водителю требуется одно переключение рычага, и к его услугам – три режима трансмиссии и понижающая передача.

Что такое полноприводная трансмиссия от Мицубиси

Трансмиссию «Супер Селект» 4WD впервые реализовали на модели Pajero. Конструкция системы позволяла на скорости до 90 км/ч перейти внедорожнику на необходимый режим передвижения:

• задний;
• полный привод;
• полный привод с заблокированным межосевым дифференциалом;
• понижающая передача (на скорости до 20 км/ч).

Впервые полноприводная трансмиссия «Супер Селект» была опробована на внедорожниках для спортивных соревнований на выносливость 24 часа Ле-Мана. После высоких оценок экспертов система устанавливается как штатная на все внедорожники и микроавтобусы компании.

Конструкция мгновенно переключает монопривод в режим полного привода на скользкой поверхности. Во время выезда на бездорожье включается блокировка межосевого дифференциала.

Пониженная передача позволяет значительно увеличить крутящий момент на колесах.

Поколения системы на Паджеро Спорт и других моделях

С момента серийного выпуска в 1992 году трансмиссия прошла единственную модернизацию и одно обновление. Поколения I и II отличаются небольшими изменениями в конструкции дифференциала, и перераспределении момента. В модернизированной системе “Селект 2+” использован “Торсен”, который заменил вискомуфту.

Система состоит из двух главных элементов:

1. раздаточная коробка на 3 режима;
2. понижающая передача или демультипликатор на две ступени.

Синхронизаторы муфты обеспечивают переключение режимов непосредственно во время движения авто.

Характерная особенность трансмиссии в том, что вискомуфта только корректирует работу дифференциала при распределении момента. При езде по городу узел неактивен.

В таблице ниже – использование трансмиссии Super Select в автомобилях Mitsubishi:

Принцип работы

В трансмиссии первого поколения использован симметричный конический дифференциал, момент передается через зубчатую скользящую передачу с синхронизаторами. Переключения передач осуществляются рычагом.

Главные характеристики “Супер Селект-1”:

• механический рычаг;
• распределение момента между осями 50х50;
• передаточное отношение понижающей передачи: 1-1,9 (Hi-Low);
• использование вискомуфты 4Н.

Второе поколение системы получило несимметричный полный привод, изменилось соотношение передачи момента ― 33:67 (в пользу задней оси), при этом передаточное соотношение понижающей передачи Hi-Low осталось без изменений.

В конструкции заменили механический рычаг управления на электронный с использованием электропривода. По умолчанию в трансмиссии установлен режим передвижения 2Н, с ведущим задним мостом. При подключении полного привода за корректную работу дифференциала отвечает вискомуфта.

В 2015 году конструкция трансмиссии была доработана. Вискомуфту заменил дифференциал “Торсен”, система получила название Super Select 4WD поколение 2+. В системе был оставлен несимметричный дифференциал, который передает усилие в соотношении 40:60, изменилось и передаточное соотношение 1-2,56 Hi-Low.

Для переключения режимов водителю достаточно использовать шайбу селектора, рычаг «раздатки» отсутствует.

Возможности Super Select

Система полного привода имеет четыре основных и один дополнительный режим работы, которые позволяют автомобилю передвигаться по асфальту, грязи и снегу:

• 2Н ― только задний привод. Самый экономичный режим, используется в городе на обычной дороге. При таком режиме межосевой дифференциал полностью разблокирован.
• 4Н ― привод на все колеса с автоматической блокировкой. Переход на полный привод можно провести на скорости до 100 км/ч с режима 2Н, просто отпустив педаль газа и переведя рычаг или нажав кнопку селектора. 4Н обеспечивает маневренность на любой дороге, сохраняя управляемость. Дифференциал будет блокироваться автоматически при обнаружении пробуксовки колес на задней оси.
• 4НLc ― полный привод с жесткой блокировкой. Режим предназначен для крутого бездорожья и для дорог с минимальным сцеплением: грязь, скользкие склоны. 4НLc нельзя использовать в городе – трансмиссия испытывает критические нагрузки.
• 4LLc ― активная понижающая передача. Используется когда необходимо обеспечить колесам максимальный крутящий момент. Такой режим необходимо активировать только после полной остановки автомобиля.
• R/D Lock ― особый режим блокировки, позволяющий имитировать блокировку межколесного заднего дифференциала.

Плюсы и минусы

Главный плюс трансмиссии от Митсубиси – отключаемый дифференциальный полный привод, который превосходит практичностью известный Part-Time. Имеется возможность на ходу менять режимы движения. Используя только задний привод, уменьшается расход топлива. По сведениям производителя, разница в расходе топлива составляет около 2 литров на 100 км пробега.

Дополнительные преимущества трансмиссии:

• возможность использовать полный привод неограниченное время;
• простота в использовании;
• универсальность;
• надежность.

Несмотря на явные преимущества, у японской системы полного привода есть существенный недостаток – высокая стоимость ремонта.

Отличия от “Изи Селект”

Трансмиссию Easy Select часто называют облегченной версией “Супер Селекта”. Главная особенность – в том, что в системе используется жесткое подключение передней оси без межосевого дифференциала. Поэтому полный привод включается вручную только по необходимости.

Эксплуатация автомобиля с системой Easy Select с постоянно включенным полным приводом запрещена. Узлы трансмиссии не рассчитаны на постоянные нагрузки.

Полезное видео

Ознакомьтесь с дополнительной информацией о работе трансмиссии Super Select на видео ниже:

Стоит отметить, что пока Super Select остается одной из самых универсальных и простых систем полного привода. Уже существуют сложные варианты с электронным управлением, но все они значительно дороже.
