Стартер где находится в машине

Где находится стартер и как его снять?

Стартер – практически единственный способ запустить двигатель, и точно единственный способ сделать это без дополнительных проблем. Так как агрегат этот достаточно сложный, а работать ему приходится часто и очень интенсивно – поломки неизбежны. Даже идеальный стартер от проверенного производителя изнашивается, не говоря уже о человеческих ошибках и связанных с ними поломках.

Когда стартер начинает барахлить или перестаёт работать, то многие не обращаются в сервис, а хотят сами снять стартер и узнать в чём там поломка. И для начинающего автолюбителя встаёт серьёзный вопрос: как вообще выглядит стартер и что сделать, чтобы его снять и при этом не повредить ещё больше и не сломать другие узлы авто. В этой статье мы отвечаем на вопрос, как узнать стартер в авто, где его искать, а главное – как снять и что делать дальше.

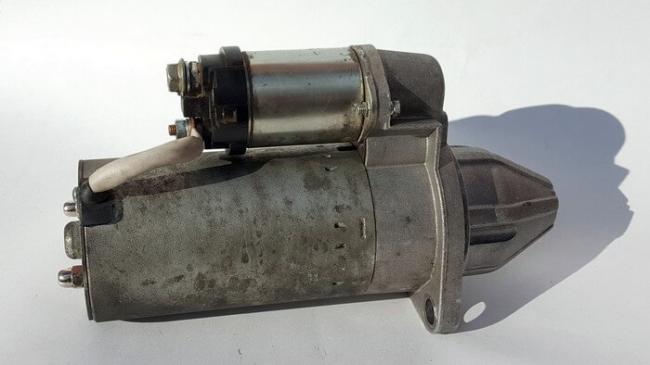

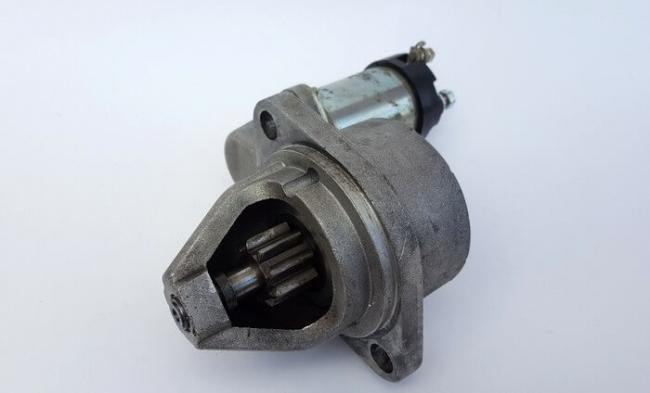

Как выглядит стартер?

Прежде чем искать стартер под капотом, неплохо бы узнать, как он выглядит.

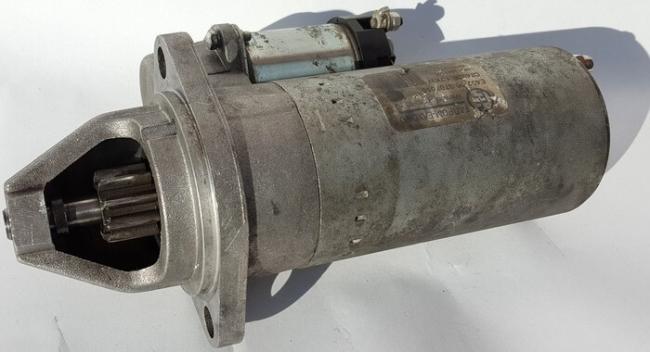

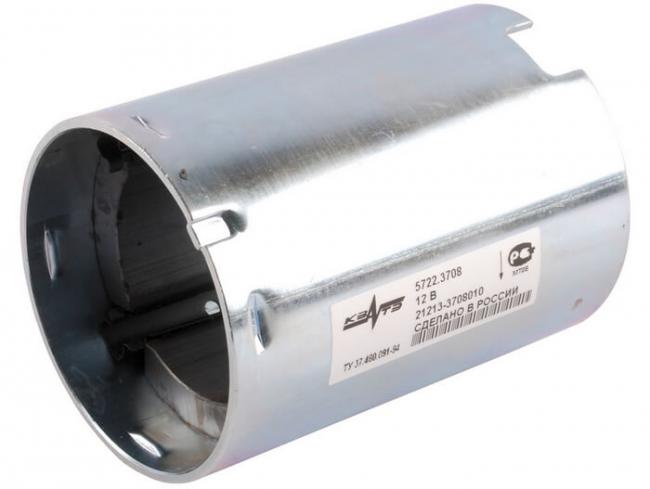

Итак, что Вы увидите? Это металлический цилиндр с габаритами около 10 на 15 см. К стартеру подключён кабель от аккумулятора, также он связан с ДВС и коробкой передач. При осмотре несложно будет заметить болты крепления и заземление.

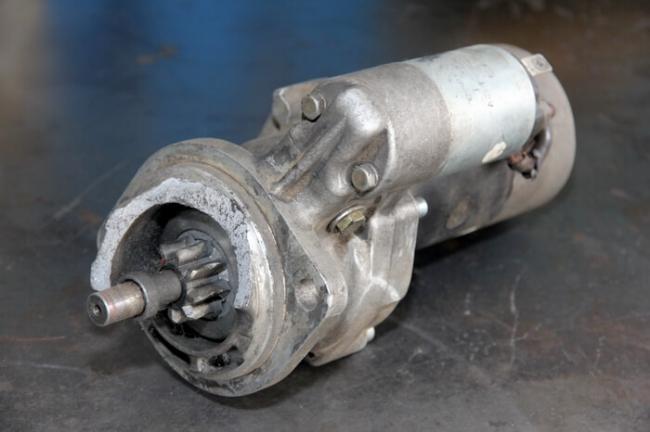

В разных автомобилях стартер может незначительно отличаться, но устройство стартера у разных производителей всё равно практически одинаковое, так что Вы без проблем узнаете искомый агрегат в авто.

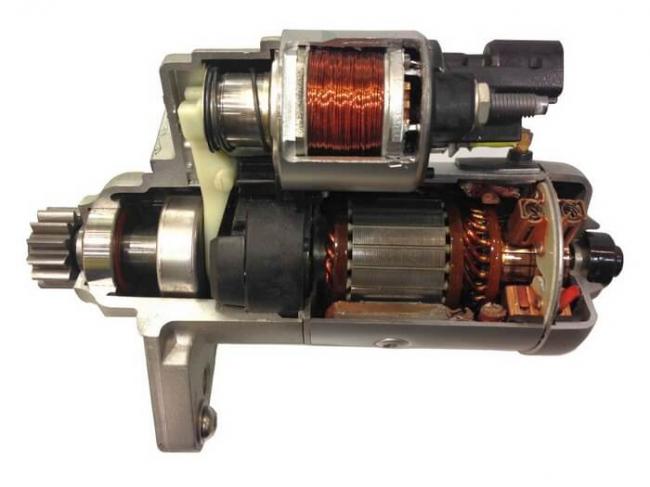

Конструкция

Стартер – достаточно сложный механизм, преобразующий электроэнергию в механическую силу, которая и запускает двигатель. Стартер состоит из электрической и механической части.

Электрическая часть – это узлы, которые отвечают за приём электричества от аккумулятора и преобразования электричества в механическую часть. Электрическая часть состоит их реле, якоря и щёток. Механическая часть состоит из штока реле и электродвигателя, вилки и бендикса. Механическая часть нужна, чтобы запустить непосредственно двигатель.

Разберём, как устроены основные узлы стартера:

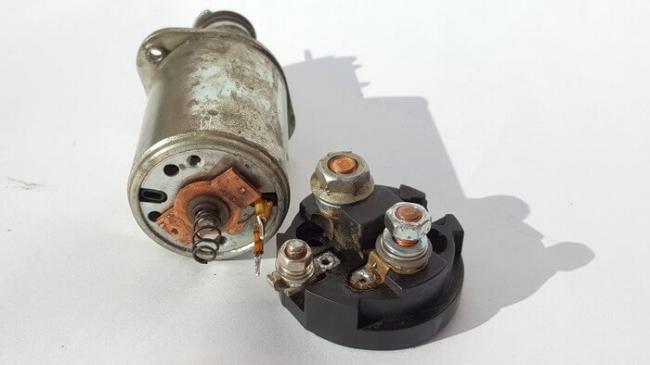

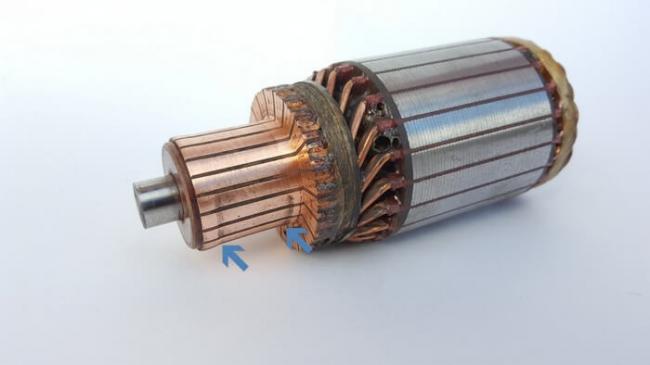

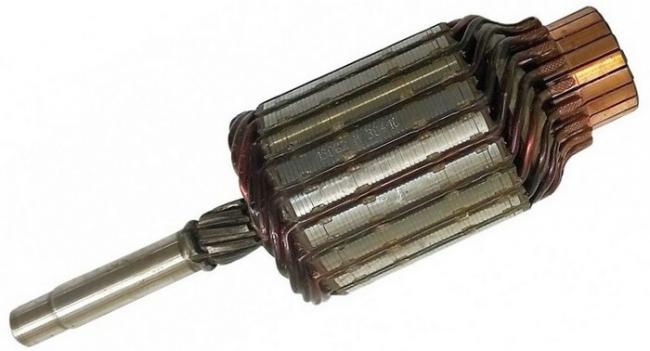

Якорь состоит из сердечника и нескольких пластин, он изготавливается из высококачественной стали. Выглядит как несколько вставленных друг в друга и запаянных цилиндров разного диаметра;

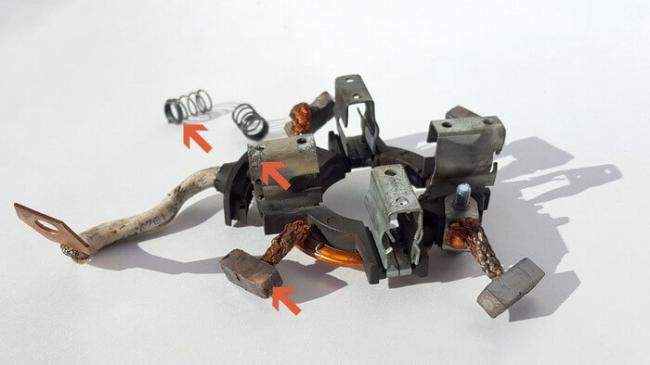

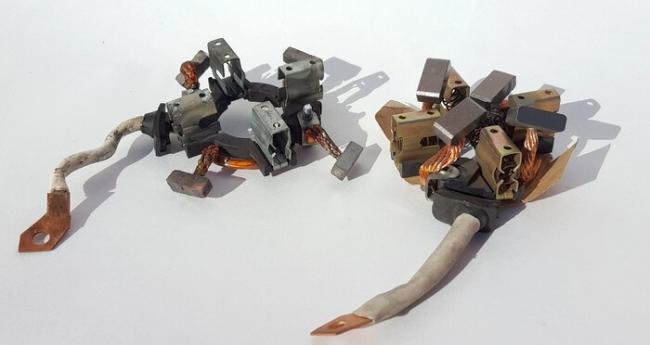

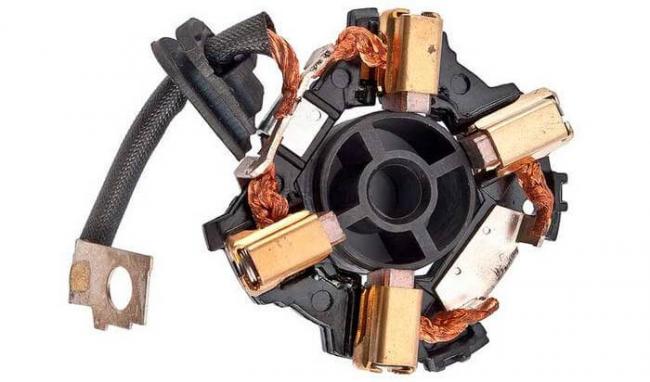

Щётки нужны для повышения мощности, они подают напряжения на якорь. Выглядят как несколько параллелепипедов и небольших устройств, закреплённых на металлическом кольце;

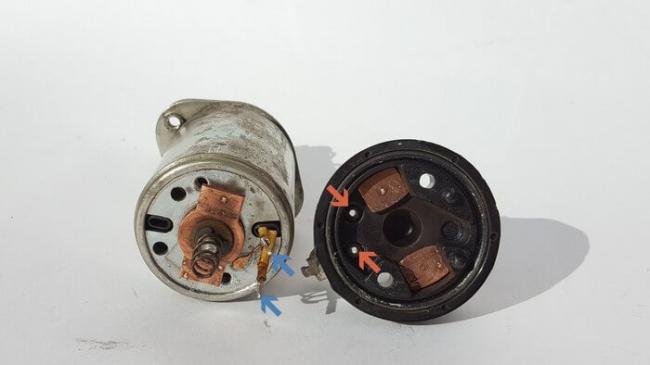

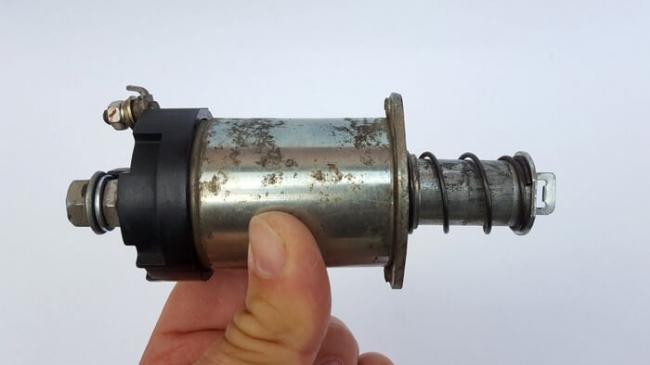

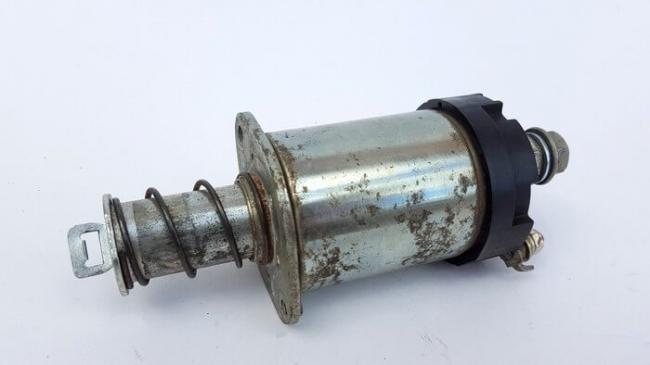

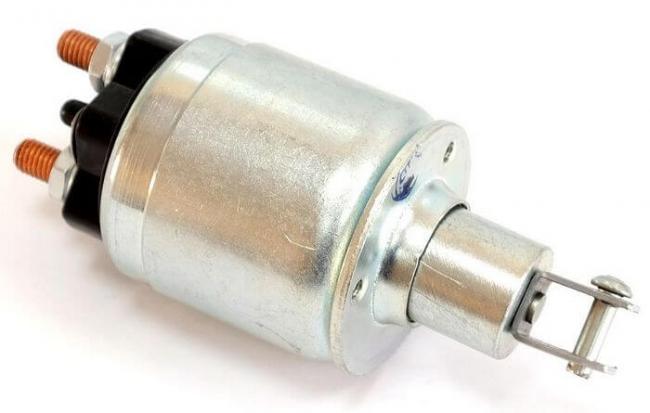

Реле стартера передаёт сигнал от зажигания непосредственно в стартер. Похож на вилку розетки без отходящего провода: куб или цилиндр с вилкой различной конструкции, небольшого размера;

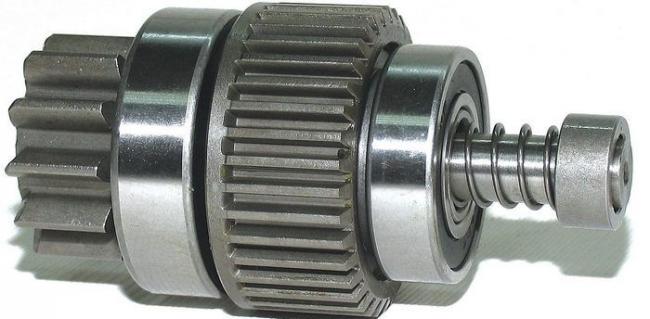

Бендикс. Благодаря бендиксу стартер воздействует на ДВС и выполняет свою функцию. Выглядит как цилиндр с шестернёй с плоского края.

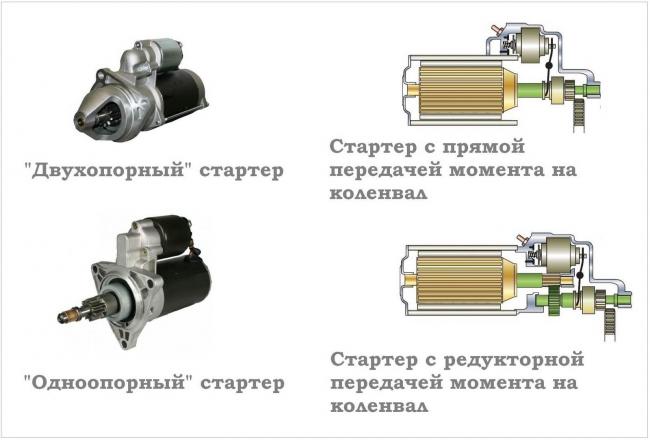

Немного по конструкции отличаются редукторные и классические стартеры. Почитать об различии можно здесь. Если кратко, то в редукторном стартере есть дополнительная детали – редуктор. Редуктор соединяет якорь и бендикс, обеспечивая более эффективную передачу механической силы. В безредукторном стартере бендикс закреплён непосредственно на якоре.

Как работает стартер?

Разберёмся, какие процессы запускаются, когда водитель поворачивает ключ зажигания.

Последовательность событий при работе стартера:

Поворот ключа зажигания;

При повороте ключа возникает напряжение, которое с аккумулятора передаётся на обмотки реле;

На обмотках возникает электрическое поле;

На электромагнит в обмотке притягивается шток;

Шток смещает вилку бендикса;

Шестерня бендикса цепляется с маховиком и приводит его в движение;

Запускается двигатель внутреннего сгорания.

Важно после запуска двигателя отпустить ключ, тем самым разомкнув цепь и прекратив работу стартера.

Стартер не должен работать более 15 секунд подряд, после работы он должен остыть как минимум вдвое больше того времени, что он работал. Долгая работа стартера и недостаточное время на отдых агрегата – одна из самых частых причин поломок стартера в следствии человеческого фактора.

Зачем нужен стартер?

Стартер – это электродвигатель, который преобразует электрическую энергию с АКБ в механическую силу. Стартер делает первый, самый важный, толчок в работе двигателя, запуская его. Без стартера завести авто и поехать по своим делам будет крайне проблематично.

Признаки неисправности стартера

Разберём основные признаки, которые бы сигнализировали о проблемах со стартером.

Следует задуматься о снятии и диагностике стартера, если:

Стартер крутится, но двигатель не запускается;

Авто никак не реагирует на поворот ключа зажигания;

Вы слышите посторонние звуки из-под капота – щёлканье, скрежет и другие;

Стартер не перестаёт работать после запуска двигателя;

Стартер работает, как бы преодолевая сопротивление.

Признаком неисправности стартера также будет его нестабильная работа как в целом, так и зависимость качества работы от температуры воздуха.

Где находится стартер?

Итак, Вы решили, что разбор не миновать – со стартером что-то случилось и нужно его достать. Разберёмся, где находится стартер в авто и как его найти. Надеемся, Вы уже сможете узнать его внешне.

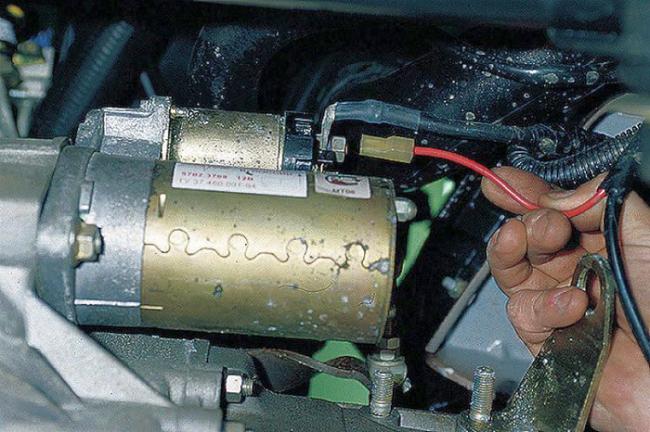

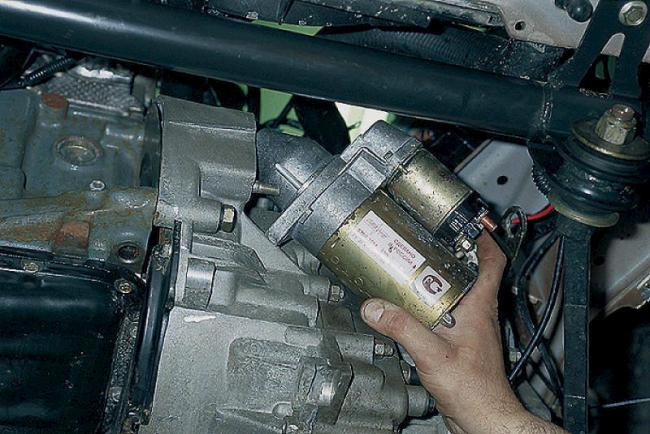

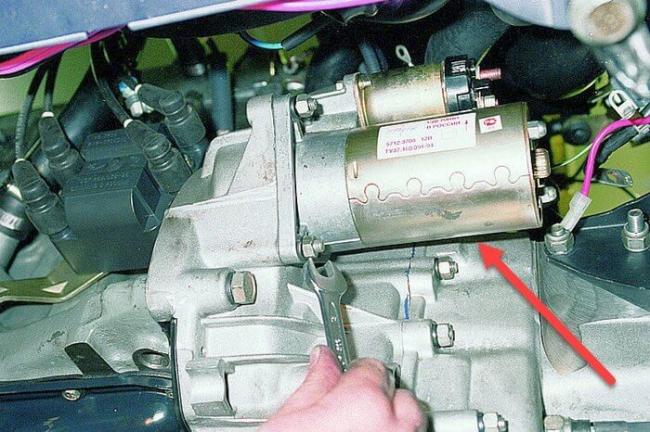

Прежде всего, стартер находится под капотом. Точное его расположение зависит от типа двигателя, типа коробки передач и некоторых других факторов.

Где искать стартер? Если Вы знаете, как выглядит коробка передач, то проблем не будет – стартер мало того, что находится возле коробки, он ещё и закреплён на ней болтами. Поможет в поиске и знание, как выглядит двигатель внутреннего сгорания: стартер запускает ДВС и находиться должен возле коленвала – под двигателем или где-то неподалёку. Искать следует со стороны водителя.

Конкретное положение зависит от авто, как и способ и место крепления, так что нужно ориентироваться по другим узлам и знанию внешнего вида стартера. Или же довериться профессионалам Агрегат Моторс – мы точно знаем, где находится стартер в авто любой марки и

Как его снять?

Прежде чем приступать непосредственно к стартеру, нужно выполнить некоторые подготовительные операции.

Перед тем, как приступать к стартеру, нужно:

Отсоединить стартер от аккумулятора – нужно снять клемму с «-» от АКБ;

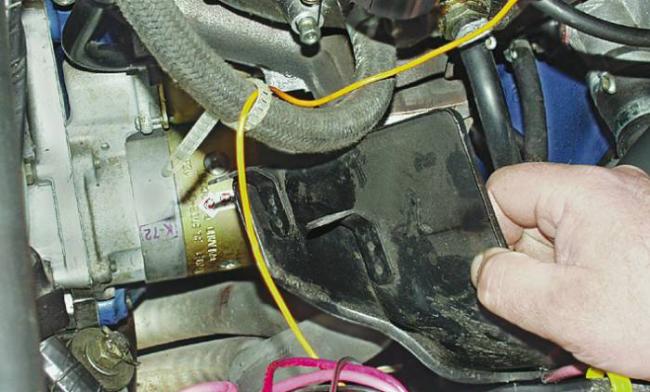

Снять тепловую защиту;

Снять накладку глушителя;

Снять кожух воздушного фильтра.

Таким образом Вы получите наилучший доступ к стартеру. Лучше всего снять его не в гаражных условиях, а поставив машину на яму. Доступ с двух сторон существенно облегчит предстоящую работу.

Далее непосредственно работаем со стартером:

Выкрутите болты крепления стартера, сдвиньте его вперёд;

Разомкните клеммную колодку с выводом тягового реле;

Выньте стартер из авто.

Установка стартера после ремонта или установка нового стартера немного сложнее, но, по сути, повторяет перечисленные пункты в обратном порядке.

В авто могут стоять двигатели разных типов. Для двигателя типа F нужно будет ещё отсоединить заднюю опору ДВС, а для двигателя типа V8 придётся снять правое переднее колесо и заднюю опору двигателя.

Комфортнее работать, если авто стоит на подъёмнике или в яме: так Вы имеете доступ ко всем узлам авто и быстрее справитесь с поставленной задачей. Самый комфортный вариант – обратиться к мастерам, знающим своё дело. Например, приезжайте в автомастерскую Агрегат Моторс – мы снимем стартер и проведёт подробную диагностику всего за 20-30 минут!

Что делать со снятым стартером?

Снять стартер – полдела. Далее нужно определить причину поломки и устранить её. Определение причины поломки – это диагностика, она проводится путём полного разбора стартера за узлы и визуального осмотра каждого узла. Здесь следует искать следы механических повреждений, короткого замыкания, а также следы износа. Далее стартер или ремонтируется или заменяется на новый или восстановленный.

От тщательной диагностики и правильного ремонта стартера зависит не только качество актуального ремонта, но и срок службы агрегата в целом. Сняли ли Вы стартер самостоятельно или не решились это сделать – обращайтесь к нам. Мастера Агрегат Моторс настоящие профессионалы своего дела, так что быстро и гарантированно хорошо починят стартер. У нас всегда в наличие все необходимые детали, в том числе редкие и нестандартные. Если же ремонт нецелесообразен, невозможен или просто слишком дорогой – у нас в наличии новые и восстановленные стартеры всех известных производителей. Обращайтесь к нам, если Вам важен быстрый и качественный результат по справедливо

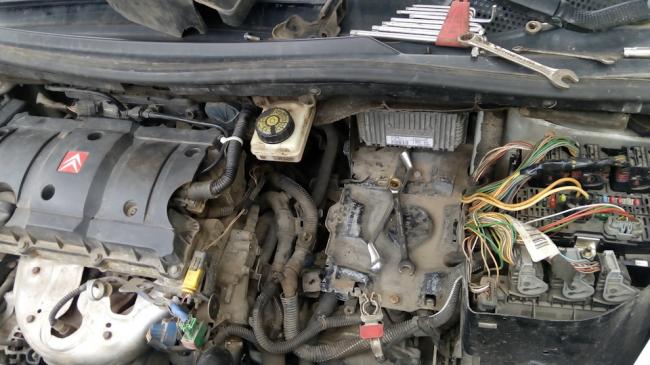

Где находится стартёр?

При отказе пускового устройства становится актуальной информация, где находится и как снять стартер своими силами. Основными проблемами являются нижнее расположение этого узла (сложно достать при открытом капоте) и наличие электрической части (клеммы придется отключить). Наличие ямы или ручного подъемника резко облегчает задачу, так как обеспечивает доступ снизу.

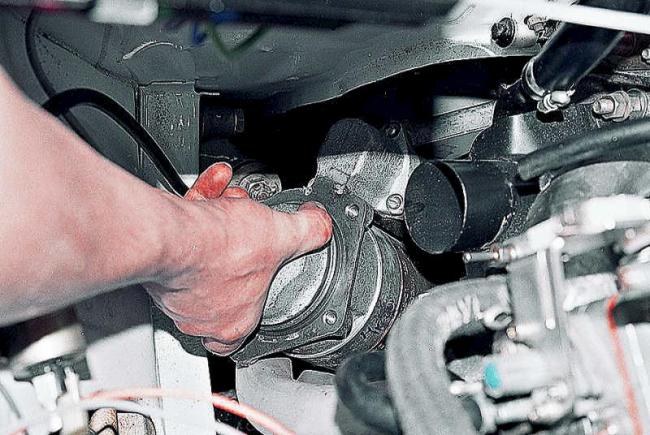

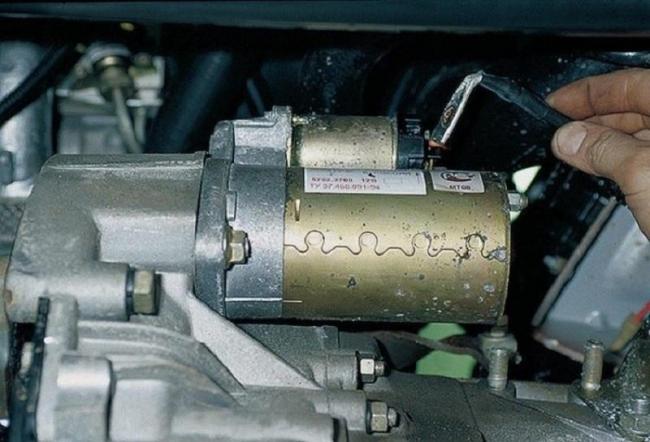

Рис. 1 Демонтаж стартера

Пусковое устройство необходимо для запуска ДВС за счет раскручивания маховика. Поэтому перед тем, как снять стартер логично искать его возле коленвала, то есть под двигателем, со стороны водительского сиденья. В зацепление с маховиком входит бендикс, поэтому посадочные отверстия под болты крепления расположены с противоположной стороны пускового устройства.

Расположение стартера на ДВС

В зависимости от конструкции этого узла, ДВС и компоновки агрегатов под капотом авто замена стартера занимает до двух часов. То есть, снимается он минут за 20, в лучшем случае.

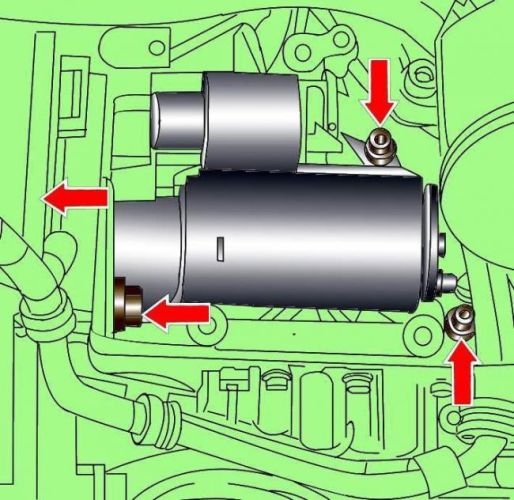

Рис. 2 Расположение стартера на ДВС

Существуют варианты крепления корпуса 2 или 3 болтами, что влияет на трудоемкость процесса, соответственно.

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

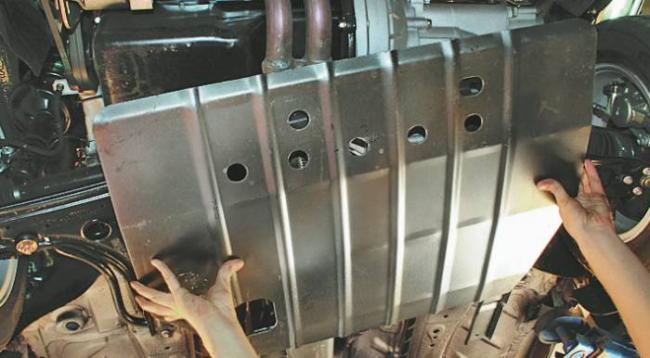

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

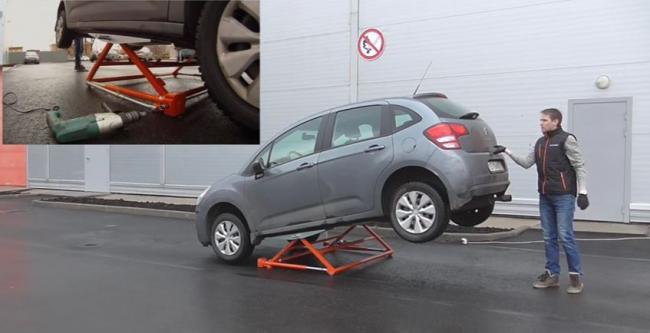

Рис. 3 Обеспечение доступа снизу

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу.

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

Рис. 4 Обеспечение доступа со стороны капота сверху

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

Рис. 5 Демонтаж стартера на яме

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

Без ямы

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

Рис. 6 Демонтаж стартера без ямы

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Рис. 7 Ручной самодельный подъемник для легкового авто

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Для чего нужен стартер в автомобиле и где он находится?

Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо, чтобы определить неисправность и выполнить ремонт.

Описание устройства

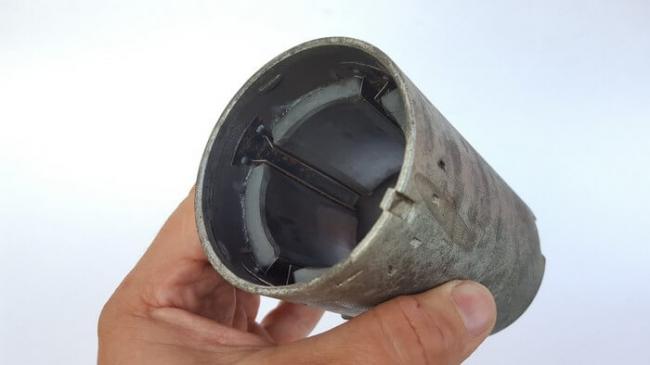

Данное устройство выполнено в виде цилиндра, помещенного в металлический корпус. Его длина составляет около 15 см, а диаметр — примерно 7-10 см в зависимости от модели. К стартерному механизму может быть подключен еще один цилиндрический элемент меньших размеров — реле. Узел будет соединяться как минимум с одним проводом от аккумулятора, еще один проводник может идти на реле.

>Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

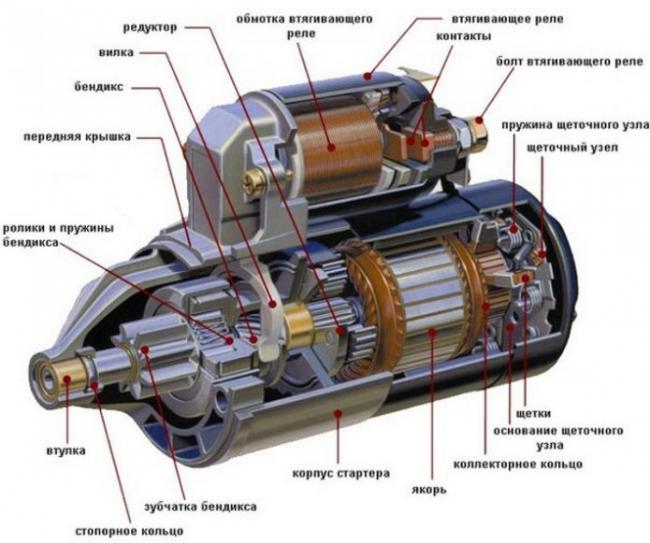

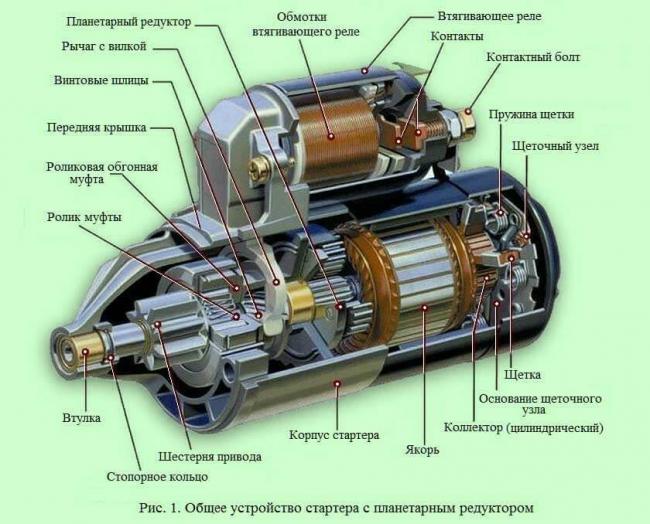

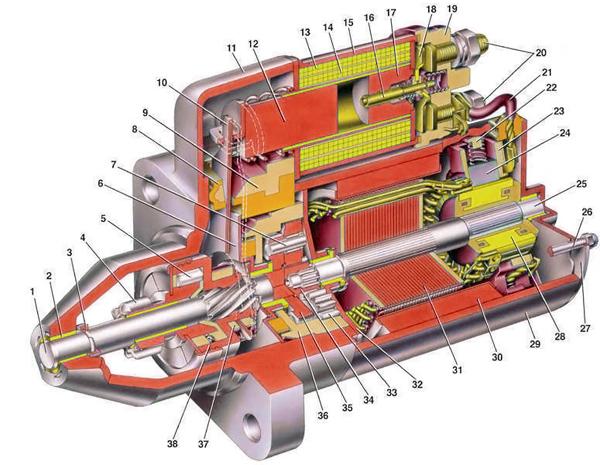

Устройство автомобильного стартера

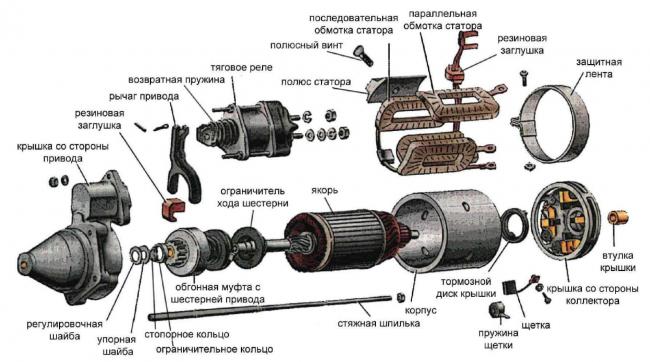

Конструктивно данный узел в машине состоит из следующих компонентов:

1. вал приводного устройства;
2. втулка, расположенная на передней крышке механизма;
3. ограничительное колечко;
4. шестерня, оснащенная внутренним кольцом обгонной муфты;
5. ролик обгонного шкива;
6. опора вала приводного устройства с вкладышем;
7. ось планетарной шестеренки;
8. уплотнительный элемент;
9. кронштейн рычага механизма;
10. сам рычаг приводного устройства;
11. передняя крышка стартерного механизма;
12. якорное устройство реле;
13. фиксирующая обмотка;
14. тяговая обмотка;
15. втягивающее реле;
16. шток указанного выше элемента;
17. сердечник втягивающего реле;
18. пластина с контактными элементами механизма;
19. защитная крышка втягивающего реле;
20. контактные винты;
21. вывод для подключения плюсовых щеточных элементов;
22. скоба;
23. держатель щеток;
24. плюсовая щетка;
25. вал якорного устройства;
26. стяжной элемент;
27. задняя крышка механизма, оснащенная втулкой;
28. коллекторное устройство;
29. корпус стартера автомобиля;
30. постоянный магнит;
31. сердечник якорного устройства;
32. опора вала якоря с установленным вкладышем;
33. планетарная шестеренка механизма;
34. основная шестерня устройства, являющаяся центральной;
35. водило;
36. шестеренка, оснащенная внутренними зубчиками;
37. кольцо отводки устройства;
38. ступица с внешним колечком обгонной муфты.

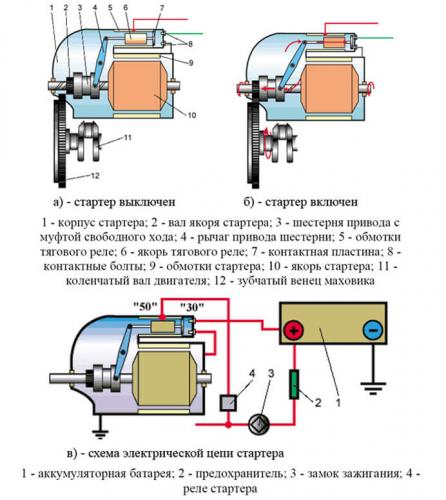

Схема стартерного механизма

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Данный тип устройств можно разделить на две разновидности:

• с редуктором;
• без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

• компактные габариты и небольшой вес;
• низкая стоимость запчастей для ремонта и восстановления механизма;
• возможность эффективного запуска силового агрегата в условиях пониженных температур.

• запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
• в результате низкой стоимости деталей страдает их качество;
• сложность выполнения ремонта по сравнению с безредукторными механизмами.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

• высокая надежность;
• возможность проведения простого ремонта;
• если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

• безредукторные механизмы более громоздкие, их масса выше;
• для работы такого устройства требуется больше электроэнергии;
• в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.

Новости

Гидроусилитель руля

В этой статье мы разберем устройство и работу гидроусилителя (ГУР) и электроусилителя (ЭУР) руля. Рассмотрим…

Что это такое, виды и типы рам, лонжеронная, пространственная, хребтовая, трубчатая

Одним из важнейших элементов автомобиля является несущая система. Именно она дает возможность сделать…

Восстановление стальных дисков

Если ваши диски выглядят не лучшим образом, может быть, лучше провести полную регенерацию с помощью пескоструйной…

Как правильно бороться с очагами коррозии. Варианты.

Что такое коррозия — википедия кратко сообщает что это разрушение металла при взаимодействии с окружающей…

Когда «механика» лучше «автомата»?

На многих моделях премиум-сегмента ручные коробки исчезли уже много лет назад, но в среднем ценовом диапазоне…

26 Февраль 2023

Другие статьи на тему устройство и ремонт генераторов:

Гидроусилитель руля

В этой статье мы разберем устройство и работу гидроусилителя (ГУР) и электроусилителя (ЭУР) руля. Рассмотрим принцип работы гидроусилителя и электроусилителя руля рулевого механизма автомобиля.

Что это такое, виды и типы рам, лонжеронная,…

Одним из важнейших элементов автомобиля является несущая система. Именно она дает возможность сделать из всех составляющих машины единое целое. Ранее все транспортные средства имели рамную конструкцию.

Восстановление стальных дисков

Если ваши диски выглядят не лучшим образом, может быть, лучше провести полную регенерацию с помощью пескоструйной обработки и покраски? Тогда они вернут себе идеальный вид, что пойдет на пользу всей машине.

Как правильно бороться с очагами коррозии.…

Что такое коррозия — википедия кратко сообщает что это разрушение металла при взаимодействии с окружающей средой. Другими словами окисление при взаимодействии с влагой и кислородом. Чтобы это окисление…

26 Февраль 2023

Когда «механика» лучше «автомата»?

На многих моделях премиум-сегмента ручные коробки исчезли уже много лет назад, но в среднем ценовом диапазоне и тем более среди недорогих автомобилей версии с тремя педалями по-прежнему пользуются высоким…

Замена масла в двигателе: когда и как часто,…

Одно из условий работы двигателя автомобиля — правильно подобранное и достаточное количество масла. Оно сводит к минимуму трение и износ рабочих элементов, поддерживает оптимальную температуру и предотвращает…

26 Декабрь 2022

Когда надо менять тормозные барабаны?

Замена неисправных тормозных барабанов – это не то техническое мероприятие, которое может быть отложено в долгий ящик. И лучше всего доверить замену барабанов рукам настоящих профессионалов, которые работают…

26 Сентябрь 2022

Ручной тормоз в автомобиле

Стояночный тормоз (бытийное название — ручник) обязательный механизм во всех автомобилях без исключения. Он служит для удержания автомобиля на месте и используется во время стоянки автомобиля под уклоном…

Как проверить свечи зажигания на работоспособность

Важной составляющей системы зажигания являются свечи. От их состояния зависит качество воспламенения горючей смеси. Если хотя бы одна из свечей неисправна, это сразу будет видно по работе двигателя.

Не работает указатель топлива авто

Не работает указатель топлива или датчик топлива неправильно показывает уровень: причины, диагностика и способы устранения проблемы

Устройство и принцип работы барабанных тормозов

Тормозные механизмы фрикционного типа, то есть работающие за счет силы трения, подразделяются на барабанные и дисковые. Барабанный тормозной механизм в качестве вращающейся части использует тормозной барабан.

Стояночный тормоз: устройство и принцип работы

Стояночный тормоз (он же ручной тормоз, или в обиходе “ручник” ) является неотъемлемой частью тормозного управления автомобиля.

Тахометр автомобильный

Тахометр автомобильный: что это такое, что показывает и для чего он нужен, а также виды, устройство и принцип работы прибора, неисправности

Не работает гнездо прикуривателя: причины…

Ценность прикуривателя далеко не в том, чтобы в нужный момент прикурить сигарету. Видеорегистраторы, навигаторы, USB-переходники, FM-трансмиттеры, зарядные для ноутбуков, компрессор для подкачки колес…

23 Февраль 2022

Какой расход масла в двигателе должен быть…

Проблема расхода моторного масла волнует многих автолюбителей. Как известно, расход смазки является одним из важных показателей общего состояния двигателя.

Температура двигателя: рабочая, высокая и…

Для автомобильных моторов есть расчетная температура, при которой они способны работать стабильно, с полной отдачей мощности, в экономичном режиме продолжительное время.

21 Декабрь 2021

Как работает и для чего нужен тахометр в…

Устройство и принцип работы тахометра. Главный элемент прибора – датчик положения коленвала, который считывает частоту его вращения. Передача данных происходит через тросик в механических конструкциях…

Устройство и принцип работы системы запуска…

Что такое система запуска двигателя, ее устройство и принцип действия. Узнайте про особенности работы стартера и аккумуляторной батареи в разных условиях, а также пусковой ток и напряжение.

26 Октябрь 2021

Виды, устройство и принцип работы автомобильного…

Электрические аккумуляторные батареи применяются в любом автомобиле и представляют собой автономный источник питания. АКБ накапливает энергию, которая затем питает бортовую сеть, когда это необходимо,…

28 Сентябрь 2021

Виды, устройство и принцип работы стартера…

Из чего состоит, устройство и работа стартера автомобиля. Виды стартеров. Редукторные и безредукторные. Устройство бендикса. Основные неисправности.

Предохранители — для чего нужны, как проверить,…

Предохранители защищают электрические цепи автомобиля от чрезмерного тока (перегрузки). Без предохранителя перегруженный провод может перегореть или загореться.

Печка дует горячим воздухом в жару

Настоящее издевательство над водителем и пассажирами начинается тогда, когда отопитель отказывается переключаться в холодный режим и продолжает греть даже в 30-ти градусную жару. Почему это происходит…

Ремень ГРМ: функция ремня и сравнение с цепью…

Что такое ремень ГРМ и какую функцию он выполняет, в чем разница между цепью ГРМ и ремнем, какие последствия, если ремень порвется или перескочит.

Как определить износ ремня генератора

Неприятный свист под капотом авто сразу же напрягает заботливого, опытного владельца. И действительно, тут следует быть начеку, ведь часто такое свидетельствует об износе генераторного ремня. Как часто…

Как можно «убить» генератор: самые распространенные…

Слово генератор происходит от латинского generator (производитель) и представляет из себя узел, который преобразовывает механическую энергию в электрическую, обеспечивая постоянный и непрерывный заряд…

Обычная лужа может стать причиной повреждения…

Как известно, автомобили и дороги, и тем более дорожные условия, не всегда дружат друг с другом. И не всякие намерения и желания водителя осуществить тот или иной маневр подкреплены и состоянием машины,…

Как правильно организовать обогрев салона…

За окном минус двадцать, а ехать на работу надо. Выходишь на стоянку немного заранее и все равно не успеваешь прогреть салон до комфортной температуры. Так и уезжаешь в холодной машине. Только прибывая…

28 Декабрь 2020

7 признаков поломки генератора

Генератор — один из важнейших компонентов любого автомобиля, поломка которого гарантированно обездвижит ваше транспортное средство всего за несколько десятков километров пути. Любая неисправность этой…

Заряжается ли аккумулятор на холостых оборотах.

МЫ все знаем, что аккумулятор автомобиля отдает большой ток при старте двигателя, это собственно называется — пусковым током, его величина может кратковременно доходить до 300 – 400 Ампер, это нужно для…

Диагностика Автомобильной Печки Или Подготовка…

Проверку печки желательно начинать с контроля потоков воздуха. Другими словами, надо проверить, как проходит воздух из сопел. Потоки воздуха должны соответствовать нормам по силе и направлению.

Напряжение генератора автомобиля, норма на…

Из статьи вы узнаете какое напряжение генератора считается нормой на холостом ходу и под нагрузкой, как влияет данный параметр на срок службы аккумуляторной батареи.

Устройство и принцип работы стартера

Большинство водителей очень быстро переходят от желания просто ездить к желанию проводить самостоятельно некоторые ремонтные работы своего авто. Для того чтобы совершенствовать свой автомобиль нужно знать…

Основные причины НЕзапуска генератора зимой

Оговоримся сразу. Гибридные генераторы нас не интересуют по причине того, что гибридные генераторы в качестве топлива используют и бензин, и сжиженный газ, по природе своей и теплотворной способности они…

Для чего нужен стартер в автомобиле и где…

Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо,…

Как работает отопитель в автомобиле

Отопитель салона – одно из самых главных устройств в автомобиле в холодное время года. От него напрямую зависит комфортность поездок, а неисправности «печки» даже самые суровые автомобилисты исправляют…

Стартер Автомобиля

Здравствуйте, уважаемые автолюбители! Порой слишком поздно приходит осознание важности освоения устройства автомобиля. Оказавшись вдалеке от сервисных автоцентров и опытных знакомых, один на один с недвижимым…

Возможные неисправности систем климат-контроля…

Французский автоконцерн Renault пользуется достаточно большой популярностью в России и многих других странах. Это можно объяснить хорошим сочетанием качества, надёжности и стоимости предлагаемых моделей.

Не греет печка, шесть основных причин

Самая банальная причина, бывает — не работает вентилятор, банально не обдувается, а соответственно теплый воздух плохо поступает в салон, а точнее вообще не поступает. Конечно, радиатор печки будет разогреваться,…

29 Октябрь 2019

Генератор КАМАЗ: бортовая электростанция…

Для работы современного грузового автомобиля нужно немало электрической энергии — ее поступление обеспечивается генератором. Все об электрических генераторах грузовиков КАМАЗ, их назначении, конструкции,…

18 Сентябрь 2019

Демонтаж моторчика печки в Subaru, ремонт…

Демонтаж моторчика печки в Subaru, ремонт моторчика салонного отопителя

Принцип устройства отопителя ВАЗ-2110, схема…

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только…

Схема работы отопителя салона

Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева…

Электростартер современного легкового автомобиля

В автомобильном электростартере нового поколения электродвигатель не имеет статорных обмоток возбуждения, которые заменены на постоянные магниты, а механический привод дооборудован понижающим планетарным…

Aurus Senat

Aurus Senat в исполнении S600 впервые предстал перед широкой публикой на подиумах московского международного автомобильного салона в 2018 году. Его название происходит от слияния двух слов aurum (золото…

Обзор Lada Vesta

По результатам Ежегодной Национальной Премии “Автомобиль года” новая модель “АвтоВАЗа” Lada Vesta победила в номинации “Новинка года” и стала одним из двух лучших автомобилей 2016 года в России по мнению…

Как устроен отопитель на Лада Приора

С неработающей печкой сильно не покатаешься в холодное время года, поэтому её ремонт не получится отложить в долгий ящик. Если нет желания обращаться к специалистам, а хочется сделать всё самостоятельно,…

24 Февраль 2019

Как определить причину неисправности стартера.…

Одной из самых распространенных причин того, что стартер не проворачивает маховик коленчатого вала, является разряд аккумулятора. При этом слышны щелчки втягивающего реле, а ротор стартера либо не вращается…

Новое поколение VOLKSWAGEN GOLF

Немецкий бестселлер Volkswagen Golf считается практически самым востребованным автомобилем на мировом рынке. И это не просто так. В этой модели прекрасно сочетается компактность, отличные динамические…

Интересные факты о машинах

Автомобиль — великое изобретение человечества, сделавшее мир доступнее, а желания — возможнее. Это и роскошь, и средство передвижения, и неотъемлемая составляющая имиджа, стиля и характера владельца. Мир…

17 Декабрь 2018

LADA Van

Одной из самых интересных для российского новостей последнего времени стала информация о возможном появлении в гамме LADA модели Van. Какой она может получиться?

Автогигант Volvo переходит на электромобили,…

Автогигант Volvo переходит на электромобили, запускает свои гибриды в России

26 Октябрь 2018

Электрический ИЖ-21252 «Комби» – конкурент…

Электрический ИЖ-21252 «Комби» – конкурент Тесла от Калашникова (фото, видео, характеристики)

17 Сентябрь 2018

Первые советские автомобили

В первые годы после революции советское руководство столкнулось с рядом серьезных проблем, и особенно сильно СССР отставал от развитых стран запада в технологическом плане. Одной из главнейших проблем…

Принцип работы автомобильного кондиционера

Самые первые климатические системы для автомобилей появились еще до Второй мировой войны. Стоила эта опция, как треть машины. В нашей стране, а точнее в отечественном автопроме, климатические системы стали…

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом

Стартеры и генераторы: менять или ремонтировать?

Сами по себе и стартеры, и генераторы являются надежными устройствами. Рабочий ресурс стартеров дизельных двигателей европейских грузовиков в среднем составляет половину ресурса ДВС и достигает шести-семи…

Ремонт генераторов Форд (Ford)

Наша мастерская готова оказать Вам услуги по ремонту генераторов Форд Фокус, Мондео, Куга, Эксплорер, Транзит, Фиеста, Турнео, Мустанг. Ремонт генератора Форд любой модели осуществляется нашими мастерами…

Диодный мост генератора — устройство и проверка…

Диодный мост современного генератора состоит из двух алюминиевых пластин, которые служат Радиаторами охлаждения и которые изолированы друг от друга диэлектриком. К каждой из двух пластин (на большинстве…

Диодный мост генератора автомобиля

Диодный мост генератора устанавливается на любом современном автомобиле или мотоцикле с генератором переменного тока и предназначен для выпрямления переменного тока (вырабатываемого генератором) в постоянный,…

Электродвигатель отопителя маз

Электродвигатель отопителя используется для привода радиального вентилятора. Устанавливается на современных моделях грузовой техники. Прибор соответствует самым высоким стандартам качества.

Для чего нужен стартер МАЗ?

Удивительно, но именно стартер помогает мощному двигателю МАЗа завестись. «Генератор» постоянного тока или стартер МАЗ молниеносно запускает двигатель внутреннего сгорания.

Замена генератора на ATV STELS 500K

Проверить, работает ли генератор на квадроцикле довольно просто. Для этого нужно завести двигатель мотовездехода и подключить к клеммам аккумуляторной батареи вольтметр. При работающем двигателе квадроцикла,…

Устройство и принцип работы генератора скутера

Не искушенному в электрических делах обывателю — генератор скутера может показаться очень сложным девайсом. Отчасти это верно: электрический ток — вещь глазу не видимая и, если механические неисправности…

Редукторный стартер: неисправности и ремонт…

Основное отличие редукторного стартера от обычного состоит в крутящем моменте, который тот способен выдавать. Редукторный стартер в этом плане опережает своего «конкурента», выдавая большой крутящий момент.…

Генератор ЗИЛ-5301

На автомобилях ЗИЛ-5301 и его модификациях установлен генератор переменного тока мод. 2022.3701, на автобусах ЗИЛ установлен генератор переменного тока мод. 3882.3701.

Генератор автомобиля Камаз

Генератор служит источ­ником электроэнергии на автомобиле при работающем двигателе. Основными частя­ми генератора являются статор и ротор. На зубцах статора с внутренней сторо­ны его установлено 18…

15 Февраль 2017

Методы устранения проблем работы стартера…

Электростартер нельзя назвать обязательным элементом для скутера, но его наличие значительно увеличивает комфорт при работе. Известно, что стартер питается от аккумулятора и проходит через специальное…

15 Февраль 2017

Электростартер на мотоцикл

Запуск мотоцикла с кикстартером может потребовать немало усилий, поэтому многие владельцы отечественной техники часто отказываются от неё в пользу недорогих зарубежных аналогов. Однако у российских мотоциклов…

Работа автомобильного генератора

При повороте ключа в замке зажигания, ток от аккумуляторной батареи через щеточный узел и контактные кольца поступает на обмотку возбуждения. В обмотке наводится магнитное поле. С вращением коленчатого…

Автомобильный генератор

Автомобильный генератор – электрическая машина, преобразующая механическую энергию в электрический ток. В автомобиле генератор используется для зарядки аккумуляторной батареи и питания электрооборудования…

23 Декабрь 2016

Свеча зажигания

Свеча зажигания важный конструктивный элемент системы зажигания. Она предназначена для непосредственного воспламенения топливно-воздушной смеси в бензиновом двигателе внутреннего сгорания.

23 Декабрь 2016

Катушка зажигания

Катушка зажигания является сердцем системы зажигания, т.к. обеспечивает в ней создание высокого напряжения. Катушка зажигания применяется во всех системах зажигания: контактной, бесконтактной, электронной.…

Бесконтактная система зажигания

Бесконтактная система зажигания является конструктивным продолжение контактно-транзисторной системы зажигания. В данной системе зажигания контактный прерыватель заменен бесконтактным датчиком. Бесконтактная…

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей.

24 Октябрь 2016

Система Motronic

Система Motronic является разновидностью системы управления двигателем. В ней объединены система электронного впрыска топлива и система электронного зажигания. Поэтому другое название системы — объединенная…

24 Октябрь 2016

Система непосредственного впрыска топлива

Система непосредственного впрыска топлива является самой современной системой впрыска топлива бензиновых двигателей. Работа системы основана на впрыске топлива непосредственно в камеру сгорания двигателя.

20 Сентябрь 2016

Мы переехали!

Мы переехали на новый адрес г.Ярославль ул. Вспольинское поле 14, бокс №4.

Система центрального впрыска

Система центрального впрыска (моновпрыск) относится к системам впрыска топлива бензиновых двигателей. Работа системы основана на впрыске топлива одной форсункой, расположенной на впускном коллекторе двигателя.

Система впрыска

На современных автомобилях используются различные системы впрыска топлива. Система впрыска (другое наименование — инжекторная система, от injection – впрыск) как следует из названия, обеспечивает впрыск…

Признаки неисправности стартера и генератора

Неисправности стартера и генератора зачастую доставляют автомобилистам не мало хлопот. Ведь, как правило, в процессе эксплуатации мы не особо обращаем внимание на те нагрузки, которые приходится выдерживать…

Автомобильные датчики

Электронные системы управления современного автомобиля немыслимы без датчиков. Автомобильные датчики оценивают значения неэлектрических параметров и преобразуют их в электрические сигналы. В качестве сигнала…

Система зажигания

Система зажигания предназначена для воспламенения топливно-воздушной смеси бензинового двигателя. Воспламенение смеси происходит от искры, поэтому другое наименование системы — искровая система зажигания,…

Система запуска двигателя

Система запуска двигателя, как следует из названия, предназначена для запуска двигателя автомобиля. Система обеспечивает вращение двигателя со скоростью, при которой происходит его запуск.

Как работает генератор автомобиля?

Генератор — основной источник электроэнергии автомобиля. Поговорим про автомобильный генератор, как он работает, из чего состоит и рассмотрим его устройство.

© Мастерская Всполье 2023 | Все права защищены | г. Ярославль, ул. Вспольинское поле д 14, бокс №4. | Соглашение о политике конфиденциальности

Стартер автомобиля: что это такое, устройство, как работает, назначение, виды, ремонт, фото и видео

Стартер – это важное устройство в любом автомобиле, которое необходимо для запуска двигателя. До создания механизма, обеспечивающего электрический запуск мотора, машину заводили при помощи рукоятки, что было довольно тяжело даже для мужчин. Поэтому эту деталь в своё время называли «женской», поскольку электрический запуск в сотни раз легче, чем заводить мотор рукояткой, применяя силу.

Чтобы обеспечить воспламенение горючего, необходим ряд условий. Одно из которых — обеспечение минимального вращения коленчатого вала двигателя, необходимого для запуска системы зажигания. А чтобы это произошло, нужен дополнительный источник механической энергии – электродвигатель или стартер. Выглядит он в виде двигателя постоянного тока, который получает питание от автомобильного аккумулятора, и содержит в себе такие основные детали, как втягивающее реле, приводная шестерня, якорь, бендикс.

Мощность стартера бывает разной и напрямую зависит от количества и объёма цилиндров мотора. Но чтобы запустить стандартный бензиновый автомобиль, нужно пусковое устройство с мощностью не менее 3 кВт. В нём чаще выходит из строя механическая часть, чем электрическая. Как правило, это происходит после работы устройства на протяжении 5 лет и более.

В статье подробно расскажу, что такой автомобильный стартер, как устроен, принцип работы, виды, какие бывают неисправности, как провести ремонт.

История создания стартера

Устройство, похожее на современный стартер, изобрели более 100 лет назад. Уже в конце 19 века изобретатели пытались придумать механизм, который смог бы запускать мотор автоматически. В итоге автомобильные производители остановились на пусковой ручке, которую применяли до середины 1970-х гг. в дополнение к пусковому устройству.

В начале 1900-х гг. электрический запуск мотора считался фантастической идеей, потому что размер прототипа стартера был больше самого автомобильного двигателя, который он заводил.

Серьёзно разработкой устройства начали заниматься после одного трагического случая. В июле 1910 года Б. Картер, президент фирмы Cartercar и старинный друг основателя автомобильной компании Cadillac Генри Лиланда, умер при попытке завести автомобиль. Как-то его попросила о помощи незнакомка, у которой заглох её Кадиллак. Оказывается, девушка забыла отрегулировать зажигание. А Картер, будучи джентльменом, не посчитал уместным проверить это. В результате попыток завести автомобиль он стал «реветь» и пусковая ручка вылетела и попала Картеру в темечко.

Отмечу тот факт, что он не первый и не последний, кто получал увечья от подобных действий. Генри Лиланд после этого трагического случая поклялся, что найдёт замену ручного пуска. В это же самое время молодой автоинженер Чарльз Кеттеринг создал электродвигатель для кассового аппарата National. Его стартер даже появился с названием World Wonder (мировое чудо) на рекламе аппарата Model 30.

Когда про это узнали, Лиланд принял Кеттеринга с распростёртыми объятиями. Ведь его небольшой электромотор был подходящим прототипом для создания автомобильного стартера, хотя он обладал недостаточной мощностью и перегревался. Но технической революции здесь не произошло. Оказывается, Ч. Кеттеринг предложил компании не ту конструкцию стартера, которая применяется в настоящее время.

Чарльз Кеттеринг

В 1912 году он собрал небольшой мотор и в Детройте его впервые поставили на работающий автомобиль. Электромоторчик взаимодействовал с зубьями маховика (а не коленвалом) мотора. Благодаря этому с такой задачей могло справиться маломощное устройство, а также отсутствовал его перегрев. Несмотря на недоверие автопроизводителя General Motors, где были испытания, электрический пускатель внедрили в производство.

Небольшой переворот в автомобильном производстве произошёл в 1916 году, когда В. Г. Бендикс придумал идею разделить стартер и генератор на 2 разных узла. Пусковое устройство подключалось здесь на короткое время при помощи обгонной муфты или «бендикса». В дальнейшем изобрели электромагнитное реле, которое автоматизировало подвод шестерён стартера к маховику двигателя. Следующие поколения пусковых устройств отличались друг от друга лишь используемыми материалами и набором деталей.

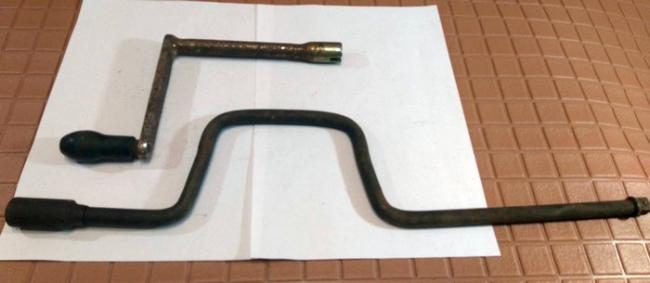

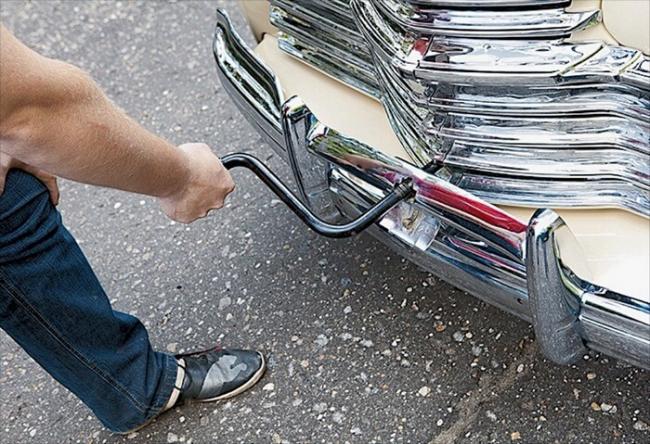

В России ручной пускатель называется в народе – «кривой стартер». Вплоть до начала 21 века на моделях УАЗ была возможность запускать двигатель при помощи ручки.

Что такое стартер в автомобиле

Термин стартер происходит от английского слова starter или start, что переводится — «пускать в ход». Устройство играет роль механизма — он раскручивает вал мотора до такой частоты, при которой он запустится. Вообще стартер предназначен для запуска какого-либо механизма, например, его применяют для подачи напряжения в лампе тлеющего разряда или для запуска безмоторных моделей в авиамоделизме.

Как выглядит стартер? Это цилиндр, который находится в металлическом корпусе. Средняя длина устройства – 15 см, диаметр 7-10 см. В конструкцию пускового устройства входят 3 основные детали: электродвигатель, приводная шестерня с обгонной муфтой и втягивающее реле цилиндрической формы. Устройство соединено проводом с аккумулятором. Пусковое устройство может развить 5000 оборотов в минуту на холостом ходу.

К какой категории относится стартер? Отвечу так: любой механизм, собранный из деталей – это агрегат. Также этот агрегат может быть деталью в другом агрегате. А составляющий элемент – это то, что не содержит в себе составляющих: корпус, винт, провод и т.д.

Как называется ручной стартер? В народе его называют так: кривой стартер, ручка, рукоятка, кикстартер, пусковой рычаг, шмыргалка. А сам термин стартер называется по-другому стартёр или пускач.

По-научному прямое назначение стартера – это преобразование электрической энергии в механическую. А служит он для запуска двигателя внутреннего сгорания посредством воздействия на коленвал, чтобы он пришёл в движение.

Поскольку стартер в машине отвечает за запуск двигателя, причём производители автомобилей придумывают много дополнительных методов для повышения безопасности при пуске мотора и уменьшения вероятности угона. В некоторых автомобилях мотор можно завести только при выжатом сцеплении, а в «автомате» при нахождении рычага в режиме parking.

Где на двигателе находится и куда крепится стартер? Как правило, стартер стоит в узле соединения двигателя с коробкой передач (недалеко от картера ДВС), рядом с маховиком. Пусковое устройство может быть расположено как в верхней части, так и в нижней части в горизонтальном положении на фланце или опорной раме. Если устройство установлено сверху, то к нему можно получить доступ из-под капота, а если в нижней части — то только из-под днища автомобиля. Устройство фиксируется при помощи 2-3 больших болтов.

Давайте подробно рассмотрим, из чего сделан стартер.

Устройство стартера

Двигатель автомобиля вырабатывает энергию, которая идёт на движение транспортного средства. Это происходит благодаря оборотам маховика и коленчатого вала. Также энергия двигателя «питает» всю электронику машины. Но если двигатель остановлен, он не сможет выработать энергию и создать крутящий момент. А чтобы мотор «проснулся», его надо раскрутить. И здесь ему приходит на помощь стартер, которую черпает свою энергию из автомобильного аккумулятора.

Что внутри стартера? Он состоит из 5 главных компонентов:

1. Корпус (электродвигатель). Это стальная цилиндрическая оболочка. На внутренних стенках корпуса 4 магнитных сердечника («башмаки»). Раньше в устройстве наматывалась обмотка возбуждения (обмотка статора), куда и подавался ток от аккумулятора. Но на новых устройствах эту роль выполняют постоянные магниты. Их всего 4 и они называются — статор электродвигателя. Все обмотки стартера находятся в одной цепи, а ток на неё подаётся с центрального входа устройства. Выход с обмоток выводится на 2 плюсовые медно-графитовые щётки.
2. Щётки и щёткодержатель. Щёткодержатели находятся в задней крышке стартера. Они выглядят в виде обоймы с лёгкими пружинками, которые всё время поджимают щётки к коллектору. Коллектор — это такая деталь стартера, через которое идёт напряжение на щётки и пластины якоря. Контакты медно-графитных щёток приварены к полюсным пластинам – обмоткам возбуждения. Щётки передают рабочее напряжение на якорь и пластины и повышают пиковую мощность электродвигателя во время главного рабочего цикла устройства.
3. Якорь. Что такое якорь в стартере? Это стальная ось, на которую запрессован его сердечник и несколько пластин. Якорь установлен в передней крышке пускового устройства, а также в задней крышке с помощью латунных или медных втулок. Отмечу, что эти втулки также играют роль подшипников. В пазах сердечника располагаются рамки, концы которых соединены с медным коллектором. А он в свою очередь соединён с 4 щётками: 2 положительными от аккумулятора (толстый кабель, пропускающий ток порядка 400 ампер) и 2 отрицательными — на массу. Таким образом, создаётся магнитное поле вокруг рамок якоря, который начинает своё вращение.
4. Втягивающее (тяговое) реле. Эта деталь устанавливается на корпусе устройства. В реле входят силовые контакты и подвижная перемычка. В задней части корпуса втягивающего реле имеются силовые контакты (пятаки) и перемычка. Пятаки – это медные болты, которые запрессованы в крышку реле, они обеспечивают контакт сразу после подачи тока. К пятакам при помощи гаек крепятся провода от аккумулятора и щёток стартера (плюсовых). А сердечник втягивающего реле соединён с бендиксом (обгонной муфтой). Реле подаёт питание от зажигания и выталкивает бендикс. Таким образом, назначение реле — это управление включением и отключением электродвигателя и воздействием на маховик двигателя. Скажу ещё проще — тяговое реле обладает такой же функцией, как коробка передач между мотором и колёсами. В новых устройствах реле, кроме основной обмотки ставят удерживающую обмотку, которая уменьшает потребление тока стартером.
5. Бендикс (обгонная муфта или муфта свободного хода). Это роликовая конструкция с приводной шестернёй, назначение которой – передача крутящего момента на маховик. Бендикс передаёт крутящий момент при помощи шестерни зацепления, но только в момент пуска стартера. Также обгонная муфта останавливает обратную передачу усилия, которая возникает при запуске мотора, разъединяя венец маховика и шестерню бендикса. Это помогает предотвратить поломку всего устройства. Скажу понятнее. Чтобы ДВС заработал, маховик и коленчатый вал должны вращаться с минимальной частотой вращения 100 об./мин. Но диаметр шестерни стартера в 10 раз меньше маховика. Отсюда делаем вывод, что шестерня вращается в 10 раз медленнее, чем маховик. И когда маховик начнёт вращаться со скоростью 100 оборотов в минуту, то по логике шестерня стартера должна вращаться в 10 раз быстрее – со скоростью 1000 оборотов в минуту, что бы привело к заклиниванию устройства. Бендикс передаёт крутящий момент на маховик, но не передаёт его обратно на пусковое устройство. Благодаря строению бендикса (внутренняя и внешняя обоймы, ролики с пружинками), он не раскручивается больше, чем положено и это предотвращает поломку стартера.

В стартер входит примерно 50 составляющих деталей.

Многие интересуются, сколько контактов на стартере? Отвечу: он имеет центральный контакт (положительная клемма) и масса (отрицательная клемма АКБ). А сколько обмоток в стартере? Всего их четыре: параллельная, последовательная, втягивающая и удерживающая.

Отличия стартеров в конструкции могут быть в механизме, который разъединяет шестерни. А в авто с АКПП в устройство входят дополнительные обмотки, которые не дают запуститься двигателю, если выбрано ходовое положение на селекторе. Также стартеры различаются наличием редуктора, об этом я напишу дальше в статье.

Чертёж стартера

А как стартер заводит двигатель, как он работает?

Принцип работы стартера

Стартер работает на законах физики, о которых вам рассказывали ещё в школе. Если поместить между 2-мя полюсами магнита рамку из проволоки с двумя концами, и через неё пропустить ток, то она начнёт вращаться. Вот на каком принципе работает простейший электродвигатель.

Что делает стартер во время запуска? Вся его работа делится на 3 этапа: пуск устройства, подвод шестерни привода к венцу маховика, разъединение привода и маховика. Сам стартер вращает внутри своего механизма якорь под действием магнитного поля, которое приводит маховик в движение.

Время работы пускача очень короткое. После того, как запущен двигатель, стартер отключается и больше не принимает никакого участия в работе автомобиля.

Рассмотрим подробнее принцип работы пускового устройства:

1. Водитель поворачивает ключ в замке зажигания. Электрический ток от плюсовой клеммы АКБ передаётся на входной контакт стартера, затем на обмотку возбуждения (или магниты), потом на плюсовую щётку с коллектором. После этого ток поступает на рамку якоря и отрицательную щётку, которая соединяется с массой (отрицательной клеммой АКБ). Возникают магнитные поля, которые отталкиваются друг от друга, заставляя вращаться якорь, который втягивается внутрь реле. Соединение АКБ со стартером кратковременно, только в ту секунду, когда водитель поворачивает ключ. Это соединение происходит за счёт медного пятака.
2. Якорь обладает шлицевым соединением, на него надевается бендикс с шестернёй. Шлицевое соединение даёт этим деталям свободно двигаться по якорю и одновременно передавать крутящий момент на шестерню стартера. Бендикс с шестернёй перемещает вилка. А по какому принципу работает вилка для стартера? Вилку двигает сердечник, который в свою очередь двигает электромагнит в виде катушки, к которой подаётся ток от аккумулятора через замок зажигания. Повторю ещё раз: силовой провод от АКБ соединяется с входным контактом устройства при помощи пятака, именно он соединяется со штоком при включении устройства. Сердечник двигается и толкает шток, обеспечивая замыкание 2 главных контактов. А когда стартер выключен, всё возвращается в исходное положение.
3. Итак, срабатывает тяговое реле. Якорь выполняет поступательные действия внутри корпуса устройства и происходит выталкивание бендикса. Из-за этого приводная шестерня входит в зубчатый венец маховика. Маховик – это чугунный диск, который гораздо больше, чем приводная шестерня стартера, на который установлен зубчатый венец.
4. В тот момент, когда шестерня зацепляется за маховик, на электродвигатель подаётся напряжение и происходит подача тока на электродвигатель. Начинается вращение маховика, который в свою очередь приведёт в действие коленчатый вал двигателя.
5. Всё, мотор запущен, водитель отпускает ключ зажигания. В тот момент, когда обороты двигателя будут выше оборотов стартера, бендикс отойдёт от сцепки с маховиком. Все механизмы пускового устройства вернутся в исходное положение, и он отключится.

Посмотрите видео, там очень понятно рассказано про принцип работы устройства.

Видео: Принцип работы стартера

Теперь расскажу о том, какие бывают стартеры.

Виды и характеристики стартера

Я описал классическую конструкцию стартера. В ней бендикс находится прямо на вале ротора. Для такого устройства необходим электродвигатель с невысокой скоростью вращения и высокой тягой, что приводит к увеличению массы и размера устройства.

А какие стартеры устанавливаются на современных автомобилях? Это стартеры с редуктором. Рассмотрим подробнее каждый тип пусковых устройств, а также в чём состоит их отличие.

С редуктором

Такие стартеры называют планетарными. Стандартный редуктор имеет солнечную (ведущую) шестерню, водило, зубчатый венец. Все эти детали зацеплены друг с другом. В планетарном редукторе все составные части используются в качестве ведомого механизма.

В стартере с редуктором применяется дополнительный вал, где находится бендикс. Таким образом, бендикс и электродвигатель в пусковом устройстве работают только через редуктор. Но, несмотря на новую деталь под названием редуктор, принцип работы такого стартера мало отличается от классического.

Особенность планетарного стартера с редуктором в том, что он потребляет меньше энергии для своей эффективной работы, благодаря чему он сможет раскрутить коленвал ДВС даже при очень низком заряде аккумуляторной батареи много раз подряд. Редуктор снижает обороты электродвигателя, но улучшает их тяговую силу. А применение в конструкции магнитов увеличивает ресурс обмотки статора и предотвращает возможные неисправности.

Редуктор превращает скорость вращения в тягу, изменяя передаточное соотношение, благодаря чему можно не использовать мощные и «прожорливые» электродвигатели в стартере.

• Высокий срок службы.
• Небольшой размер и вес.
• Небольшая цена деталей.
• Можно завести автомобиль даже при сильном морозе.

• Существуют проблемы с поиском запчастей.
• Невысокое качество деталей.
• Более сложный ремонт по сравнению со стартерами без редуктора.

Также применяют устройства с редуктором и цилиндрической передачей, но из-за сложного механизма их ставят не так часто.

Без редуктора

Такие устройства также называют роторными стартерами. В конструкцию этого типа устройств не входит редуктор, а вращение передаётся напрямую на шестерню стартера. Самый главный плюс безредукторного механизма в очень простом устройстве, благодаря чему ремонт можно выполнить даже новичок. К тому же такой механизм отличается высокой надёжностью и выносливостью, что приводит к увеличению срока службы стартера. Поэтому в процессе работы неисправности из-за подачи тока возникают нечасто.

В безредукторном стартере сцепление шестерни с маховиком происходит моментально, поэтому запуск двигателя осуществляется очень быстро. К тому же детали на устройство можно легко купить в большинстве магазинов, хотя цена на них довольно высока.

Минусы стартеров без редуктора в том, что при низких температурах его работа крайне нестабильна из-за того, что устройство требует много энергии. Также такое пусковое устройство более тяжёлое и громоздкое по сравнению с редукторным.

Что лучше редукторный стартер или обычный? Для большинства автомобилей лучше всего подходит стартер с редуктором.

Неисправности стартера

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Видео: Проверка автомобильного стартера, все способы и поломки

Это видео подходит для новичков, механик со стажем очень интересно рассказывает.

Как предотвратить поломку стартера?

Для того, чтобы увеличить ресурс работы стартера, следует время от времени проводить его обслуживание. Обращу ваше внимание на то, что рекомендуется всегда проверять работу механизма, если при повороте ключа двигатель не включается в течение 5 секунд. Но здесь имеется исключение – это высокая отрицательная температура. Если это произошло из-за этого, то для авто на бензине можно применить жидкость для пуска холодного мотора, а на дизеле – прогреть свечи зажигания.

Расскажу про то, как следует эксплуатировать автомобиль, ведь это всё напрямую зависит на то, сколько ходит стартер.

1. Рекомендовано ограниченно применять автоматический запуск мотора. Дистанционный запуск мотора «сжигает» пускач и разряжает АКБ, особенно если сигналка из-за ошибки «гоняет» пусковое устройство в попытках завести мотор.
2. При запуске двигателя, ключ зажигания надо сразу же отпустить. В ином случае это приведёт к быстрому износу стартерного устройства. При этом чаще всего выходит из строя якорь. На некоторых моделях имеется табличка, на которой указаны максимальные значения работы и частоты запусков.
3. Нельзя передвигаться только на одном стартере, если нет топлива. Это часто делают водители, когда у них резко заканчивается бензин. В итоге стартерное устройство быстро изнашивается и ломается, а АКБ быстро садится. Хотя при помощи такого метода можно относительно безопасно проехать 2-3 метра на первой или задней передаче на «механике».
4. Если не удалось завести двигатель, то следует повторить следующую попытку через 30-60 секунд, чтобы стартер успел остыть, особенно если попыток старта более 2 подряд. А вообще не рекомендовано оставлять включённым стартерное устройство более 10 секунд после запуска мотора.
5. Время от времени проверяйте крепления и контакты на клеммах аккумуляторной батареи. Если есть окисление, то детали следует заменить.
6. Регулярно проводите техобслуживание автомобиля, чтобы выявить проблемы устройства на начальном этапе.

Вредные советы, как быстро сломать стартерное устройство

1. Сразу после запуска мотора, удерживайте ключ зажигания в положении Start, а также можно нажать педаль акселератора. Через 5 минут заклинит бендикс, сотрутся щётки, перегреется якорь и лопнет корпус стартера.
2. Включите 1-ю передачу и поверните ключ зажигания. В баке не должно быть топлива. Через пару сотен метров езды стартер сломается точно так же, как и в предыдущем варианте.
3. При применении дизельного топлива надо добавить разжижитель — эфир, ради экономии, чтобы не покупать зимнюю солярку. Возникнет детонация при запуске, сломается бендикс, передняя часть стартера и якорь.
4. Проедьтесь по холодной луже, замочив пускач, а затем осуществите его прогрев. После этого пускач начинает «чихать», его заклинит из-за ржавления статора с якорем.

Видео: Как снять, разобрать и собрать стартер

Подробное видео о разборке и сборке редукторного стартера автомобилей ВАЗ! Снятие и установка втягивающего реле, замена втулки стартера, как поменять щётки стартера, диагностика маховика, проверка бендикса, а также проверка стартера.

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

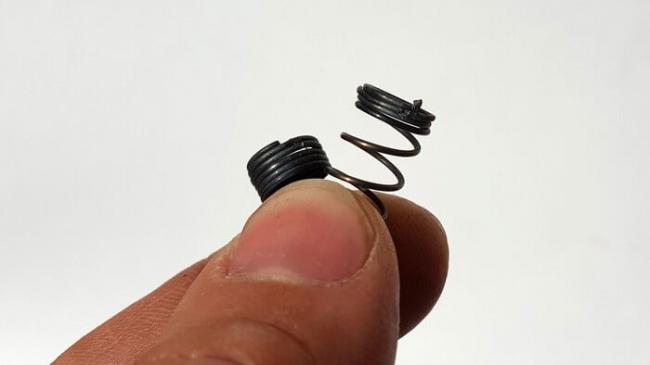

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

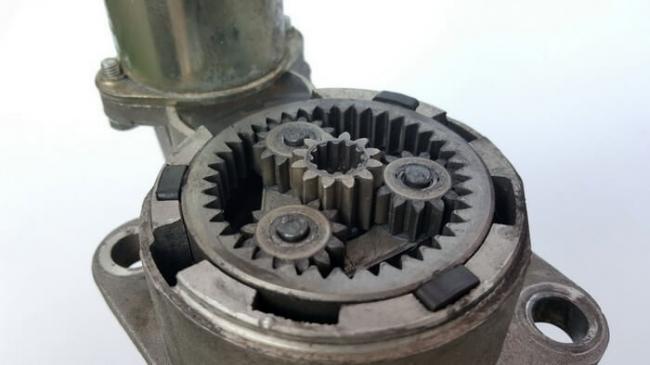

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

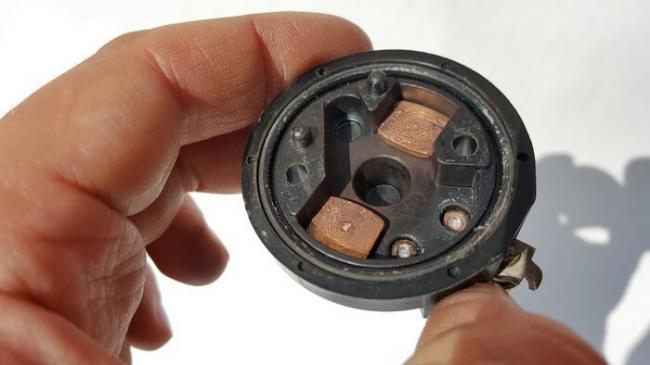

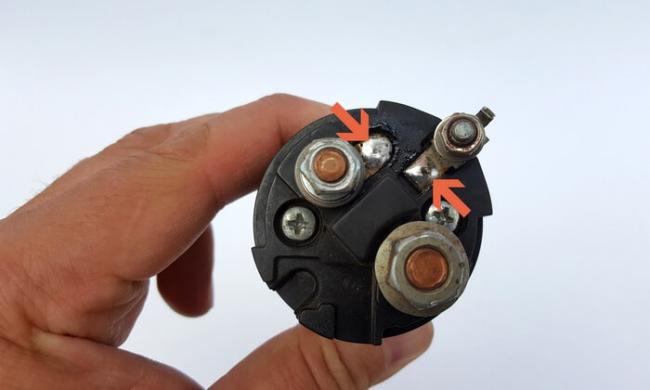

Дополнительно осмотрим контакты втягивающего реле. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините стартер при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Видео: Как сделать стартер своими руками?

Автор показывает, как из сломанного стартера можно сделать НЕРЕАЛЬНО КРУТУЮ САМОДЕЛКУ своими руками. Это ударно-поворотная отвёртка. Сделай себе такой нужный инструмент!

Стоит ли покупать новый стартер?

Как правило, стартер без проблем работает в течение 5 лет. После этого срока возникают различные неполадки. Если обратиться на станцию техобслуживания, то устройство могут полностью заменить, либо сделать запрос на новую деталь к заводу-изготовителю.

Как правило, очень мало людей меняет стартер целиком при поломке (особенно это касается отечественных автомобилей ВАЗ). Гораздо выгоднее заменить деталь. Но если неполадки серьёзные, например, поломка якоря или сгорание обмотки, то проще купить новое устройство, потому что починить сломанный стартер будет стоить больше половины стоимости нового.

К сожалению, хороших мастеров по ремонту таких устройств не так уж много, поэтому существует немало случаев, когда стартер ремонтируют некачественно.

Стартер – это очень важный механизм, без которого бы не удалось произвести запуск двигателя на автомобиле. Главная задача стартера – обеспечить вращение коленчатого вала двигателя в момент поворота ключа зажигания.

Содержит это устройство не так уж много деталей, но выйти из строя может любая, например, якорь, электродвигатель, втягивающее реле, шестерня, щётки и даже обмотка. А питается стартер за счёт электрического тока, производимым автомобильным аккумулятором.

На самом деле принцип работы устройства не так сложен, как кажется на первый взгляд. Даже новички смогут починить стартер при наличии толковой инструкции.

Чаще всего приходится сдавать стартерное устройство на ремонт из-за неверной эксплуатации машины. Поэтому после проведения ремонта отнеситесь к устройству более внимательно.
