Замена топливного фильтра тонкой и грубой очистки.

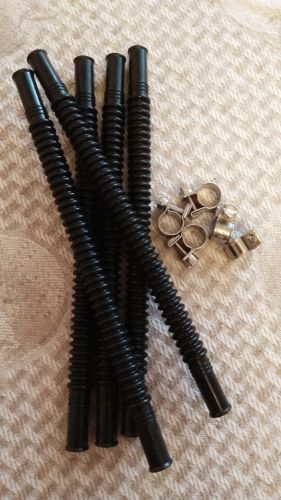

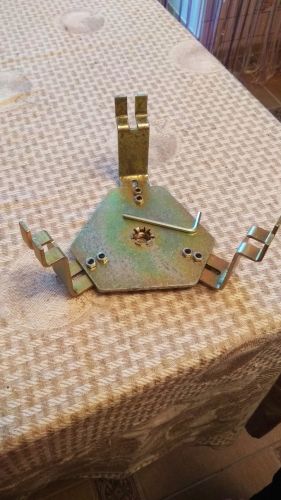

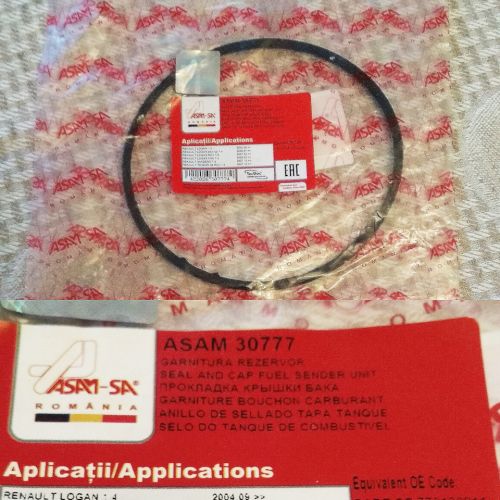

Шланги и хомутики. Съёмник. Кольцо уплотнительное. Фильтр грубой очистки. Фильтр тонкой очистки.

Поднимаем задний диван, снимаем крышку, закрывающую нишу с модулем. Видим очень много камешков и грязи. Всё пылесосим и вымываем начисто.

Чтобы стравить давление в топливной магистрали, сдёргиваем разъём с модуля и заводим авто. Даём ему поработать до полной остановки. Затем ещё пару раз крутим стартером и после этого, сняв клемму с аккумулятора, возвращаемся к нашему насосу, захватив с собой съёмник.

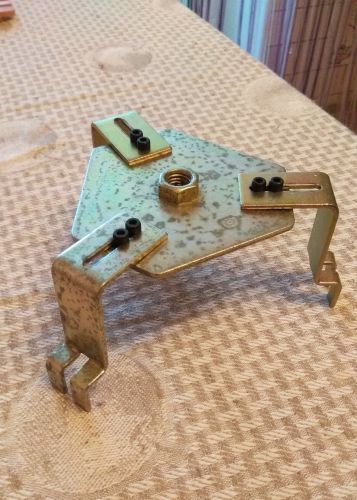

Прекрасно подходит. Без него здесь вообще нечего делать. Крышка была закручена намертво, еле сдёрнул.

На модуле, на кольце и на самом баке есть стрелки, которые должны совпасть после обратной установки.

Съёмник на кольце. Извлекаем нашего подопечного. Дата рождения. Снимаем ДУТ и делаем профилактику дорожкам. Начинаем дербан. Немного грязьки. Вымываем чистенько. Начинаем работать. Шланги еле напёр, сели очень хорошо, хомутики можно и не ставить, но…коли уж куплено, то чего добру пропадать. В процессе.

Близнецы. Воооотттт…и тут проснулся во мне рукожоп. Захотелось ускорить процесс. Минус трубка. Берите с запасом трубок. Финал.

Вот ОНО… Кольца уплотнительные, для сравнения. Парни, мажем крышку, и не просто мажем, можно даже кусками ложить смазку, особенно смазываем внутренюю часть кольца, которая будет скользить по поверхности верхней крышки модуля.

Там распил, а тут-порвал как Тузик грелку.

Как заменить топливный фильтр на Рено Дастер с двигателями 1,6 и 2,0

Согласно регламенту завода изготовителя, производить замену топливного фильтра на Рено Дастер (Renault Duster) необходимо каждые 120 тыс км пробега. Однако советуем производить замену фильтра чаще, так как бензин на некоторых заправках страны не очень хорошего качества.

Где на Рено Дастер расположен топливный фильтр?

Если у вас автомобиль с бензиновым мотором 1,6 или 2,0 литра, топливный фильтр расположен под капотом с правой стороны. С заменой фильтра можно справиться и самостоятельно, без услуг автосервиса. Сам фильтр расположен между трубками кондиционера, поэтому снимать его не очень удобно. С завода на дастере установлен топливный фильтр Renault 7701068107.

Какой топливный фильтр установлен и его аналоги

Как мы уже писали выше, с завода установлен оригинальный фильтр Renault 7701068107.Его стоимость от 700 рублей и выше. Однако вместо оригинала можно установить и более дешевые и качественные аналоги.

Аналоги

• Bosch F2161 цена от 300 руб
• Filtron PP8311 цена от 350 руб
• FRAM G10230 цена от 350 руб

Как заменить топливный фильтр на Рено дастер 1,6 и 2,0 литра бензиновый мотор

Прежде чем приступить к замене фильтра, необходимо спустить давление в топливной системе. Так как топливо находится под давлением и может при снятии фильтра обрызгать вас.

Как сбросить давление в системе

Для того, чтобы сбросить давление, необходимо отключить топливный насос. Он расположен под задним сиденьем. Откидываем нижнюю часть заднего сиденья и видим пластиковую крышку лючка.

Далее с помощью отвертки поддеваем фиксатор колодки, который подходит к модулю и отсоединим колодку проводов.

Теперь запускаем двигатель и даем ему поработать до выработки топлива в системе. После этого глушим мотор, снова включаем зажигание. Теперь давление сброшено и можно снимать фильтр.

Нажимаем на фиксатор трубки, подходящей к фильтру и аккуратно снимаем ее, точно так же снимаем и другую трубку с фильтра.

Нам понадобиться ключ на 10мм, с помощью которого мы ослабим хомут крепления фильтра и аккуратно вытащим старый фильтр. Будьте внимательны, в фильтре содержится топливо поэтому его необходимо слить.

При установке нового фильтра обратите внимание на стрелку на фильтре, она должна быть направлена по ходу движения топлива (к задней части автомобиля).

Как поменять топливный фильтр на Рено Дастер

Менять топливный фильтр нужно после заданного в инструкции количества километров пробега. У моделей с бензиновыми и дизельными двигателями эта необходимость возникает в разное время.

Замена топливного фильтра Рено Дастер производится в несколько этапов, и в итоге Рено Дастер продолжает нормально и безопасно функционировать.

Почему фильтр может засориться

Помимо долгого использования фильтра, есть несколько иных причин того, что он забился. Для начала, необходимо представлять, где находится последний. Он расположен в бензонасосе, который напрямую соединен с бензобаком. Во-первых, это грязное топливо. Если только такое и применялось, то нет ничего удивительного в том, что фильтр засорился быстро. Более того, если топливо очень грязное, то может хватить даже одной заправки для полного засорения топливного фильтра Рено Дастера.

Применение летней солярки в зимний период – другая распространенная причина забивания фильтра у моделей с дизельным мотором. Из всего этого следует вывод, что избежать преждевременных проблем в месте, где находится топливный фильтр Рено Дастера, элементарно. Достаточно лишь правильно эксплуатировать машину.

Необходимо вовремя производить осмотр и обслуживание, обращать внимание на пробег, чтобы заменить деталь вовремя. Кроме того, никогда не стоит экономить на качестве используемого топлива. Все это в совокупности позволит избежать неожиданных проблем с этим устройством. Дастер, может, и не самая неприхотливая и надежная машина, однако проблемы с очищающим элементом у него, как правило, возникает из-за ненадлежащей эксплуатации.

Когда пора менять

Существует ряд признаков, которые говорят о том, что необходима замена топливного фильтра на Рено Дастер. Если автомобиль плохо запускается, будучи не разогретым после ночной стоянки, это говорит о том, что в бак поступает недостаточно горючей смеси.

Если при резком нажатии педали акселератора или на холостом ходу мотора последний работает нестабильно, это также говорит о том, чтодеталь требует замены. Может возникать впечатление, что мотор с минуты на минуту заглохнет. Что ж, поменять деталь не трудно и не требует большого количества времени, главное – не торопиться и не забывать, что сначала потребуется спустить давление в топливной системе.

Наконец, если случилось так, что владельцу Дастера просто нечем было заправлять автомобиль, кроме крайне грязного топлива, то даже в случае отсутствия всех вышеперечисленных признаков, стоит задуматься о том, чтобы поменять очищающий горючее элемент.

Лучше произвести замену заранее, чтобы избежать проблем в будущем.

В конце концов, любое странное, непривычное поведение машины может отвлечь водителя на дороге, а этого, порой, бывает достаточно для возникновения аварии.

Выбор топливного фильтра на Renault Duster

К сожалению, нет возможности приобрести оригинальный топливный фильтр. Поэтому приходится довольствоваться альтернативными вариантами, среди которых есть весьма приличные. На рынке представлены фильтры и для дизельного Рено Дастера, и для варианта, «заточенного» под бензиновое горючее.

Для бензинового двигателя

На таких Дастерах замена должна производиться не реже, чем через 120 000 километров пробега. Это не является каким-то минусом для машины, потому что показатель внушительный, и к тому моменту все равно, скорее всего, настанет пора что-то слегка подремонтировать. Можно поставить варианты:

NIPPARTS N1331054

Zekkert KF-5463

Для дизеля

А вот на Дастерах с этим типом мотора менять деталь требуется не реже, чем через каждые 20 тысяч километров пройденного пути. Так гласит регламент ТО. Это следует учесть, особенно если планируется часто ездить на большие расстояния. Возможно, бензиновый вариант будет куда комфортнее. Можно поставить филтры от DELPHI или ASAM.

Процесс самостоятельной замены

Для начала нужно подготовить инструмент. Понадобится всего две вещи: острая отвертка небольших размеров и ключ на 10. Требуется обратить внимание на тип мотора, ведь у разных вариантов расположение элемента, очищающего топливо, несколько отличается.

Можно условно разделить весь процесс замены топливного фильтра на два этапа. Это не займет много времени, ведь у Рено Дастер фильтрующий элемент всегда находится там, где добраться до него не составит труда. При точном следовании инструкциям это не займет много времени даже у новичка.

Этап первый

Отчищающий элемент находится под задним сиденьем. Для доступа к технологическому отверстию потребуется откинуть сидение заднего дивана.

Сначала необходимо выпустить давление в топливной системе Рено Дастера.

Для этого нужно:

1. Отстегнуть защелку.
2. Снять с насоса клемму питания.
3. Завести мотор.
4. Подождать, пока он заглохнет.
5. Несколько секунд прокрутить стартер.

После всех этих манипуляций можно отсоединять патрубки. Корпус откручивается ключом на 10. Затем его нужно аккуратно вынуть из машины. Потом из топливного фильтра сливается весь бензин. Осталось поставить новый фильтр. Теперь все действия необходимо произвести в обратном порядке. Человек, который раньше уже менял фильтр, вряд ли испытает трудности, однако новичку стоит знать, что когда устанавливается новый топливный фильтр, легко перепутать направление циркуляции. Чтобы этого не произошло, необходимо обратить внимание на стрелку на корпусе.

Вот и закончен этап первый. Для машин с бензиновым мотором на 1,6 литров, а также для дизельных вариантов, этот этап будет последним. Однако для Дастеров с двухлитровым двигателем понадобится еще и второй этап, поскольку они имеют дополнительный очищающий элемент в моторном отсеке.

Этап второй (для двушки)

Вне зависимости от того, имеется ли у Дастера два фильтра или один, замена их производится легко. Вся разница только в затраченном времени. Если есть дополнительный элемент, очищающий топливо, то это ни в коей степени не увеличивает сложности производимых работ.

Опять же, необходимо сбросить давление в системе Duster, отвечающей за топливо. После отверткой откручиваются хомуты, и патрубки отсоединяются. Демонтаж фильтра прост. Необходимо:

• Открутить шестигранный болт.
• Повернуть фильтр вертикально (чтобы избежать утечки).
• Зажать один конец пальцем.
• Слить содержимое в емкость.

Как и в первом случае, правильно собрать все обратно поможет стрелка, указывающая направление. Ни в первом, ни во втором этапе нет ничего сложного ни для опытного автолюбителя, ни для новичка.

Заключение

Самостоятельно осуществить замену топливного фильтра Рено Дастер совсем не сложно, ведь этот кроссовер – в принципе довольно простой в обслуживании автомобиль. Главное – сделать все качественно и правильно эксплуатировать свою машину, чтобы не возникало лишних поводов что-то менять.

Как заменить топливный фильтр на Дастере самому

Топливный фильтр на “Рено Дастере”, установленный в контуре подачи горючего, предназначен для отделения механических примесей, способных засорить распылители форсунок. По мере загрязнения картриджа эффективность работы элемента падает, владельцу автомобиля необходимо производить периодическую замену узла. Конструкция фильтра зависит от типа двигателя.

Расположение топливного фильтра в системе

Перед проведением замены владельцу необходимо выяснить, где находится фильтрующий элемент:

1. На автомобилях с бензиновыми силовыми агрегатами объемом 1,6 и 2 л картридж расположен в съемном модуле, закрепленном внутри топливного бака. В моторном отсеке машин с 2-литровым мотором предусмотрен специальный пластиковый кожух – пустышка (на рисунке выше) для монтажа дополнительного элемента. Завод-изготовитель не устанавливает фильтр под капотом кроссовера.
2. На машинах с 1,5-литровым автодизелем картридж находится в полости за правым подкрылком. В топливном баке имеется металлическая сетка, не пропускающая в канал подачи горючего крупные частицы мусора.

Причины засора элемента

Основные причины засорения:

• попадание посторонних примесей при заправке машины;
• появление в пористом элементе отложений парафина при использовании летнего дизельного топлива в зимнее время;
• проникновение воды в фильтр (например, конденсата), которая замерзает и снижает пропускную способность узла.

Периодичность замены

Замена топливного фильтра на “Рено Дастере”, в соответствии с рекомендациями завода-изготовителя, производится через 120 тыс. км пробега. Если автомобиль заправляется на мелких станциях, то рекомендуется провести обслуживание через 80-90 тыс. км. Внеочередная замена фильтра выполняется при появлении неисправностей топливной системы, связанных с недостаточной подачей горючего из бака.

Как подобрать топливный фильтр на Renault Duster

При подборе деталей следует учитывать тип мотора:

• для агрегатов с искровым зажиганием не существует оригинальных фильтров (производитель предусматривает замену топливного модуля);
• для дизелей компания Renault предлагает оригинальные элементы.

Для бензинового мотора

Для Duster с бензиновым мотором можно приобрести новый модуль с номером 172025090R (цена от 12,7 тыс. руб.) или установить аналог от Magnetti Marelli (код GA2083, стоимость от 11,5 тыс. руб.) или Pierburg (артикул 705656910, цена от 12,5 тыс. руб.).

Для снижения затрат можно установить неоригинальные фильтры N1331054 от Nipparts и FCR210141 от FranceCar (основной и дополнительный элементы соответственно). Стоимость комплекта составляет 750 руб., но потребуется докупить уплотнительные кольца и гофрированные трубки с зажимами.

Для дизельного двигателя

На дизеле используется деталь 7701478546 (цена – 4,1 тыс. руб.), которая поставляется в оригинальной коробке с маркировкой Renault. При подборе учитывается год выпуска машины, существуют изделия без встроенного датчика загрязнения.

Алгоритм замены фильтра своими руками

На дизельной системе

Чтобы поменять фильтр на Duster с дизельным силовым агрегатом, необходимо:

1. Установить автомобиль на ровную площадку, а затем вывесить на домкрате переднее правое колесо.
2. Отвернуть гайки и демонтировать диск с шиной, который кладется под порог для страховки от внезапного падения кузова с домкрата.
3. Снять пластиковый щиток, который удерживается винтом и 3 пластиковыми клипсами (фиксаторы расположены по периметру крышки).
4. Демонтировать пластиковый подкрылок, который прикреплен шурупами с головкой типа Torx. В глубине арки имеется точка крепления с 6-гранной штампованной гайкой, которую необходимо отвернуть плоскогубцами. Предусмотрены дополнительные пластиковые крепления, которые необходимо открутить или вынуть отверткой с плоским жалом.
5. Снять подкрылок, фильтр находится на лонжероне под защитным металлическим колпаком.
6. Отвернуть головкой на 10 мм гайки, которые фиксируют защитный кожух. Экран снимается с частью проводки, которая подключается к датчику загрязнения (расположен в нижней части фильтрующего узла).
7. Отсоединить топливные трубки от корпуса фильтра. На машинах с 90-сильным мотором используются 3 магистрали, на машинах выпуска после 2015 г. (мощность 109 л. с.) стали использовать 2 шланга. Рекомендуется нанести идентификационные метки на трубки, что позволит корректно подключить новый картридж.
8. Отстегнуть штекер жгута электропроводки, расположенный на крышке картриджа.
9. Отвернуть нижнюю пробку и слить топливо с отстоем в заранее подготовленную емкость.
10. Выкрутить винты с головкой Torx, которые удерживают крышку (рекомендуется пометить взаимное положение корпуса и заглушки).
11. Разъединить детали с помощью отвертки с плоским жалом.
12. Ввернуть специальный пластиковый болт (входит в набор нового фильтра) в сливное отверстие, постепенно выдавливая старый картридж из кожуха.
13. Установить новый чистящий элемент, а затем собрать корпус. В набор входит резиновое уплотнительное кольцо, которое следует установить взамен потерявшей эластичность детали.
14. Смонтировать фильтр на место, установить снятые детали и произвести пробный запуск двигателя. Перед монтажом в корпус фильтрующего блока заливается солярка (резиновой грушей или шприцем).

На бензиновом двигателе

Если машина оснащена бензиновым мотором на 1,6 литра, то фильтрующий элемент стоит в топливном модуле, расположенном внутри бака. Для доступа к узлу требуется откинуть сидение заднего дивана, а затем демонтировать крышку на полу кузова. Поверх бака скапливаются пыль и грязь, которые удаляются пылесосом или потоком сжатого воздуха.

Затем необходимо отключить штекер подачи питания к насосу, что позволит сбросить давление в магистралях путем запуска мотора (после расхода бензина из трубок двигатель заглохнет).

Дальнейший алгоритм действий:

1. Прокрутить коленчатый вал стартером для полного удаления горючего, а затем отсоединить клемму от батареи.
2. Отсоединить трубки, которые оснащены пружинными фиксаторами.
3. Отвернуть монтажное кольцо модуля с помощью съемника или рукояток газового ключа. На деталях и баке нанесены метки, которые должны совпасть при последующей сборке.
4. Вынуть модуль из бака, при снятии необходимо аккуратно вывести поплавок.
5. Разобрать конструкцию, которая промывается от загрязнений. Внутри находятся гибкие трубки, которые повторно использовать невозможно, поэтому перед началом ремонта требуется приобрести запасные детали. Новые магистрали закрепить хомутами, оригинальные элементы монтируются в нагретом состоянии.
6. На фильтре тонкой очистки имеется заборное отверстие, на котором необходимо установить дополнительный элемент из синтетического волокна.
7. Собрать модуль, резиновые уплотнители перед монтажом следует покрыть силиконовой смазкой.
8. Установить узел в топливный бак, а затем накрутить монтажное кольцо.
9. Подключить шланги и клемму к штекеру насоса.
10. Подсоединить батарею и 3-4 раза включить зажигание, заполняя систему бензином.
11. Запустить мотор и совершить пробную поездку.
12. Проверить герметичность соединений на баке, подтекание горючего не допускается.

Обслуживание топливного модуля на Duster с 2-литровым мотором производится по аналогии. В конструкции машин предусмотрен дополнительный фильтр, который крепится на кронштейне в моторном отсеке (над правой опорой двигателя). Перед началом работ необходимо отключить помпу, а затем сбросить давление запуском силового агрегата. Дальнейшие действия выполняются с отключенным от бортовой сети аккумулятором.

Владельцу требуется отсоединить трубки отверткой с плоским жалом, а затем отвернуть болт хомута, который удерживает картридж. Внутри корпуса находится бензин, который сливается в заранее подготовленную емкость. Новый элемент (например, деталь с артикулом 0450902161 от компании Bosch) устанавливается с учетом направления движения горючего (указывается стрелкой на кожухе).
