Как определить полярность кабеля? Простые способы определить плюс или минус.

Теперь Вы понимаете, почему мы настоятельно советовали его приобрести в нашей предыдущей статье: «Какие инструменты нужны для проведения электромонтажных работ дома? Собираем ящик электрика».

А теперь переходим к самой любимой части работы с мультиметром, когда происходит настоящее волшебство. Допустим, у мы хотим определить полярность контактов зарядки ноутбука, и мы хотим припаять контакты.

• Вставляем черный провод в гнездо «COM», а красный – в гнездо со значком «HzV». Рычажок на мультиметре устанавливаем в положение измерения постоянного напряжения с порогом 20 В.
• Включаем в сеть зарядное устройство, красным и черным щупом касаемся до контактов разъёма (конечно, не замыкая их между собой одним щупом! Мы ведь не хотим ничего поломать. Только полярность определим — и всё!)
• Если Вы прикоснулись КРАСНЫМ щупом к ПЛЮСУ, то на мультиметре появится ПОЛОЖИТЕЛЬНОЕ значение.
• Или же обратная ситуация: на мультиметре появилось отрицательное значение. Значит, красный щуп находится в контакте с минусом.

Также есть любимая нами «умная» индикаторная отвертка, которая в некоторых случаях тоже может помочь определить полярность. Но, чтобы лишний раз не обнадеживать Вас этим способом, советуем лишь действовать точно по инструкции, приложенной к индикаторной отвертке.

Но вот представьте ситуацию: стоите Вы в чистом поле, ящик электрика оказался по чистой случайности сегодня забыт дома, а Вам именно сейчас нужно определить полярность контактов прибора в машине. И тут тихий голос специалиста 220.ru шепчет Вам: «Найди картошку…», нет, Вы не сошли с ума, и мы тоже!

Это еще один способ определить полярность контактов с помощью подручных средств.

• Берем сырой картофель (эксперты 220.ru предупреждают, что с запеченной картошкой на шашлыках это не получится).
• Разрезаем картофель пополам. Не бросаем эту затею. Следующий шаг уже приведет нас к победе.
• Подключаем необходимый прибор и вставляем контакты в несчастную картошку, которая именно сегодня служит нашим спасителем.
• Ждем 10-15 минут. На том месте, где находился плюс, появится светло-зеленое пятно, а где минус – ничего.

Но вот Вы обнаружили, что картошки не оказалось, а лезть выкапывать картошку у местных как-то некрасиво, да и чревато последствиями. Для другого способа Вам понадобится лужа или речка. Да-да, это не ошибка, и мы не издеваемся над Вами.

• Наливаем воду в стакан, кружку (хорошо бы не металлическую и будет отлично, если вода будет теплой).
• Подключаем наш прибор, опускаем контакты в воду. Приглядитесь. Что Вы видите? И не надо говорить, что Вы видите сумасшедшего, который поверил нам и стоит с кружкой воды из лужи посреди поля.
• То, что Вы видите, называется электролиз воды. Из воды вокруг минусового контакта начинают выделяться пузырьки водорода. Хотим заметить, что анод тоже «пузырится», просто пузырьков меньше в два раза. Поэтому не стоит думать, что у Вас двоится в глазах после всех проведенных опытов.

Самое важное: стоит помнить, что с переменным током опыты с картошкой и водой не будут работать. Для того чтобы определить фазу и ноль, Вам лучше ознакомиться со следующими публикациями:

Красный или чёрный, плюс или минус: определение полярности

Человек, впервые столкнувшийся с вопросом определения полярности, вполне может ошибиться при подключении той или иной электроники. А между тем подобные ошибки могут привести к выходу техники из строя. То же касается и неправильного подключения фазы и нуля при коммутации некоторых приборов. Как же определиться с цветовой маркировкой, чтобы не вывести оборудование из строя и обеспечить его нормальное функционирование? Сегодня будем разбираться с определением полярности, назначением красных и чёрных жил в сетях постоянного тока, какой из них должен быть плюсом, а какой ̶ минусом.

Читайте в статье

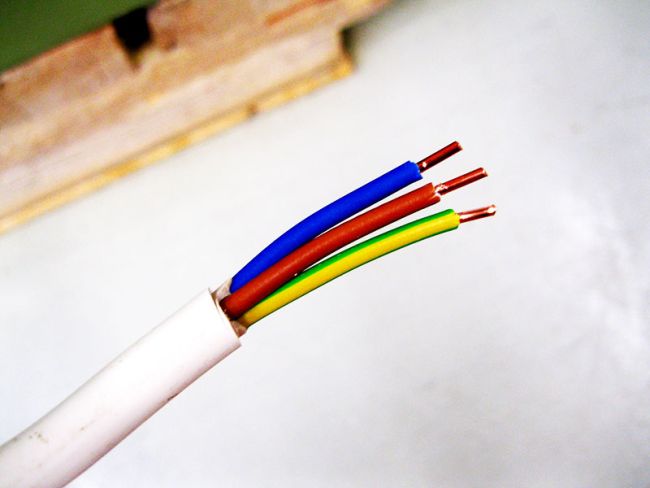

Цветовые маркировки проводов и кабелей в сетях переменного тока

В России общепринятая цветовая маркировка появилась сравнительно недавно. Раньше все жилы были белыми либо серыми, что усложняло электромонтаж. Потом производитель начал изготавливать кабели с цветной полоской вдоль жилы (красная, синяя, чёрная). Ну а сейчас Россия пришла к международному стандарту маркировок.

На данный момент назначение жилы можно определить по следующим цветам:

• жёлтая с зелёной полосой – заземление;
• синяя – рабочий ноль (нейтраль);
• все остальные цвета – фазные провода.

Таким образом, при соблюдении цветовой маркировки монтаж становится значительно проще.

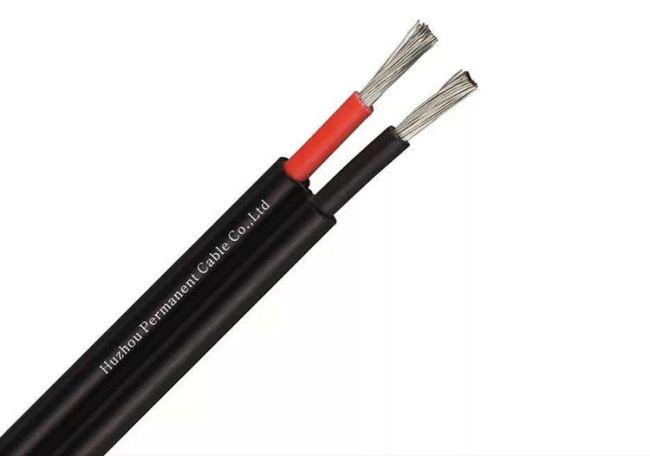

Цвета проводов в сетях постоянного тока: на что стоит обратить внимание

В сетях постоянного тока чаще всего можно встретить лишь два цвета проводов – красный и чёрный. Дело в том, что здесь нет нескольких фаз и нуля. В подобных сетях имеется лишь плюс и минус. По правилам коммутации, красный провод всегда будет плюсом, соответственно, чёрный ̶ минусом. Запомнить это несложно.

Как известно, заряд всегда продвигается от положительного к отрицательному. А значит, опасным здесь будет только плюсовой провод, на котором есть заряд. Именно поэтому он маркируется цветом опасности – красным. Что же касается минуса, то он совершенно безопасен, потому и чёрный.

ФОТО: avtozapchasti159.ru Здесь при подключении ошибаться нельзя, есть вероятность порчи оборудования

Проверка правильности подключения при помощи мультиметра

Если домашний мастер не уверен в правильности подключения жил в сети постоянного тока, то маркировку можно легко проверить при помощи мультиметра.

Для этого необходимо:

1. Выставить переключатель прибора в соответствующее положение на измерение постоянного напряжения.
2. Подключить к нему щупы (чёрный ̶ в гнездо «com», а красный ̶ в гнездо «V»).
3. Прикоснуться щупами к проводам, соблюдая цветовую маркировку.

Теперь необходимо взглянуть на дисплей мультиметра. Если перед высветившимся значением появился знак минуса, значит, коммутация проводов неверна. Отсутствие знака минус говорит о правильном подключении.

ФОТО: YouTube.com Такие показания говорят о неверном подключении источника – полярность следует поменять

Иные способы определения полярности

Помимо мультиметра полярность можно определить и иными способами, используя такие подручные средства, как светодиод, компьютерный вентилятор или даже сырой картофель. Имеет смысл подробно рассмотреть эти способы, чтобы домашние мастера могли при необходимости ими воспользоваться.

Определение полярности при помощи светодиода

Приобретая новый светодиод, можно заметить, что одна из его ножек немного длиннее другой. Именно эта длинная ножка является анодом, на который должен подаваться положительный заряд. Соответственно, на более короткую ножку (катод) нужно подать минус. При правильном подключении излучатель будет светиться. Если же коммутация будет неверной, светодиод не будет подавать признаков жизни.

ФОТО: aredi.ru Чётко видно, что одна из ножек длиннее – это и есть плюсовой анод

Компьютерный вентилятор, или кулер, и его помощь в определении полярности

Проверить соблюдение цветовой маркировки можно и при помощи кулера от компьютера. На подобном устройстве можно увидеть два провода – красный и чёрный. Иногда можно встретить кулер, имеющий третий провод жёлтого цвета. Но он идёт на датчик оборотов и для проверки полярности совершенно бесполезен.

Кулер подключается к проверяемым проводам. О том, что полярность совпала, скажут вращающиеся лопасти вентилятора. Если подключение произведено неверно, признаков жизни вентилятор не подаст.

ФОТО: kmural.ru Кулер от компьютера также может помочь в определении полярности

Простейшая проверка при помощи сырого картофеля

Самый элементарный из всех существующих способов проверки полярности – сырой картофель. Чтобы воплотить его в жизнь, требуется разрезать корнеплод на две части, а к срезу приложить проверяемые жилы на расстоянии 2 мм одна от другой. Буквально через 3-5 минут вокруг одной из жил появится зеленоватое пятно. Это и будет плюс. Как видите, всё гениальное ̶ просто.

ФОТО: ruselectronic.com Зеленоватое пятнышко говорит о том, что здесь было соприкосновение с плюсовым контактом

Использование простой воды в определении полярности

Ещё один элементарный способ определения полярности – использование обычной воды. Её требуется налить в любую чашку, после чего опустить в неё провода Расстояние то же, 2 мм. Практически моментально от одного из контактов пойдут пузырьки водорода. Именно этот провод будет минусовым. В физике подобная реакция называется электролизом.

ФОТО: ruselectronic.com Минусовой контакт покрывается пузырьками водорода

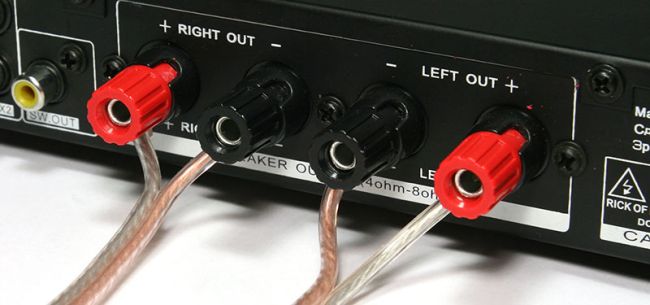

Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

ФОТО: dastereo.ru Минус может быть другого цвета, но плюс обязательно красный или с подобным оттенком

Определение заземления, нейтрали и фазы в сетях переменного тока

Очень часто все провода, особенно в домах старой постройки, бывают белыми или серыми без какой-либо цветовой маркировки, или же она перепутана благодаря работе неквалифицированного электромонтёра. В этом случае очень важно определить, какая из жил является фазной, нулевой и заземляющей. Что касается фазного провода, то особых проблем в его поиске нет, для этого достаточно наличия простой индикаторной отвёртки. А вот отличить заземляющий провод от нулевого порой бывает очень сложно. Сейчас разберём несколько способов решения этого вопроса.

ФОТО: YouTube.com Индикаторная отвёртка поможет определить фазный провод

Вариант № 1: если на линии есть УЗО

Устройство защитного отключения очень часто спасает человеческие жизни. Но и в проверке жил оно может помочь. После того как определена и промаркирована фаза, её следует заизолировать и убрать в сторону. А вот с оставшимися проводами можно работать.

Необходимо взять отдельную жилу, один из концов которой соединён с батареей, водопроводной трубой или иной заземлённой точкой. Вторым концом нужно поочерёдно дотронуться до проверяемых жил. При соприкосновении заземления с нулём произойдёт отсечка, сработает УЗО. Если же прикоснуться к земле, то ничего не произойдёт.

ФОТО: YouTube.com Если прикоснуться заземлённым проводом к нулю, произойдёт отсечка

Вариант № 2: использование мультиметра в режиме измерения напряжения

Качественно сделанное заземление не позволит отделить заземление от нуля на основании разницы в показаниях, а значит, необходимо действовать хитрее. Первым делом в распределительном щитке нужно скинуть заземляющий провод, отсоединив его от шины. Далее всё просто. Напряжения между заземлением и фазой не будет, в то время как с нулевым проводом прибор покажет нужные 220-240 В.

ФОТО: YouTube.com Заземление в щитке нужно откинуть

ФОТО: YouTube.com Вот так легко можно определить нулевую жилу

Вариант № 3: не стоит повторять

Этот способ проверки нежелательно воплощать в жизнь. Здесь он представлен исключительно в целях ознакомления. Лучше воспользоваться предыдущими способами.

Для начала в обязательном порядке отключается вводной автомат. Далее фазный и нулевой контакты перемыкаются. Теперь если поставить переключатель мультиметра в режим звукового сигнала короткого замыкания (прозвонка диодов), то можно будет легко найти ноль. Оставшийся провод, соответственно, будет заземляющим.

ФОТО: YouTube.com Вводной автомат отключён, перемычка установлена

ФОТО: YouTube.com Теперь найти и отделить нулевой провод не составит труда

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека. Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

ФОТО: echospb.ru Такие таблички вешаются не зря, электричество очень опасно

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

ФОТО: strojdvor.ru Вводной автомат необходимо отключить перед началом работ

Важно и применение средств индивидуальной защиты, а именно ̶ резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

ФОТО: perm.artem-tools.ru Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.

ФОТО: erko-electro.com Диэлектрические перчатки могут однажды спасти жизнь

Что делать, если выявлено несоблюдение цветовой маркировки

Здесь есть три варианта развития событий. Во-первых, можно попросту оставить всё как есть. Проблемой этого варианта можно назвать сложности, которые возникнут впоследствии при необходимости ремонта электросети.

Второй вариант – это полностью перемонтировать сеть, исправив коммутацию в распределительном щите. Это процесс долгий, кропотливый и требующий предельной внимательности. Ведь известно, что выполнить монтаж с нуля значительно проще, нежели переделывать готовое, исправляя чужие огрехи.

Третий вариант более приемлем. Можно промаркировать каждый провод в щите и на точке потребления при помощи изоленты, используя синий, жёлтый с зелёной полосой и красный (чёрный, зелёный) цвета.

Подводя итоги

Соблюдение цветовой маркировки не только упрощает монтаж в сетях как переменного, так и постоянного тока. Соответствие по цветам значительно облегчает обслуживание и ремонт. Если же все жилы кабелей ̶ одного цвета, то при монтаже лучше обозначить назначение каждой из них при помощи бирок или цветной изоленты. Необходимо помнить, что правильное соблюдение полярности, или фазировки – залог долговечности бытовой техники и электроники.

Очень надеемся, что изложенная сегодня информация будет полезна нашему уважаемому читателю. Редакция HouseChief с удовольствием ответит на ваши вопросы, если таковые возникли в процессе прочтения. От вас лишь требуется изложить суть в обсуждениях ниже. Там же вы можете прокомментировать прочитанное, высказать личное мнение по теме статьи. Если она вам понравилась, не забудьте оценить её. Ваше мнение очень важно для нашего развития. А напоследок, по уже сложившейся доброй традиции, предлагаем вашему вниманию видеоролик, который более полно раскроет сегодняшнюю тему.

Какой провод плюс, а какой минус, по цвету на зарядном устройстве?

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

Для того, чтобы потребитель не путался, какой знак (“+” или “-“) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном “+”-у соответствует красный цвет, “-“-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии. Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет. Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Как узнать полярность проводов: определить цвета где провод плюс а какой минус

Определение полярности проводов – важный навык, который необходим всем продвинутым пользователям техники и автолюбителям. Путаница с минусом и плюсом в лучшем случае приведет к некорректной работе устройства. В худшем – оно полностью выйдет из строя либо взорвется из-за перегрева аккумулятора. Однако такие последствия легко предотвратить, так как определить плюс и минус на проводах можно несколькими способами, в т. ч. без специального оборудования.

Описание полюсов

Когда электричество проходит через 2 точки, электроны распределяются неравномерно. На одном полюсе их больше, чем на другом. Та часть, на которой частиц больше, имеет отрицательный заряд. Полюс с меньшим количеством электронов считают «плюсом».

Основные способы для проверки полярности кабеля

Самый простой метод определить плюс и минус на проводе – это визуальный осмотр. В первую очередь оценивают наличие маркировки и цвет. Однако зрительный способ не всегда дает результат. Тогда проводят проверку с помощью специальных приборов. В крайнем случае допускается использование простой батарейки или лампы. Если под рукой нет ничего подходящего, можно проверить полярность картофелем или водой. Иногда заряд определяют компьютерным вентилятором.

Как понять зрительно, где плюс и минус

Иногда производители наносят на провода маркировку. Однако в большинстве случаев специальных обозначений на кабелях нет. Основным методом определения полярности проводов остается проверка цвета оплетки.

По маркировке

В редких случаях на проводе можно найти заводское обозначение в виде плюса или минуса. Однако чаще всего полярность в маркировке не указывается. Производители предпочитают использовать цветовые обозначения.

В основной маркировке перечисляют тип жил, их количество, сечение, рабочее назначение и т. д.

По цвету провода

Фазу, т. е. плюс, принято обозначать яркими цветами. Чаще всего это красный. Иногда используют оранжевые, фиолетовые и желтые оттенки.

Ноль, т. е. минус, маркируют белым, серым, черным или синим цветом. Однако возможны исключения в зависимости от страны-производителя. Например, в США и Канаде фазный проводник может быть черным. Зеленым цветом в большинстве случаев обозначают заземление. В таблице ниже приведены наиболее распространенные варианты в разных регионах.

Страна или регион	Цвета фазных проводников	Цвет нейтрального проводника	Цвет защитного проводника
США	Черный, коричневый, красный, фиолетовый, синий и желтый	Серый или серебристый	Зеленый
Канада	Красный, оранжевый, черный, коричневый, синий и желтый	Белый	Зеленый или без оплетки
Пакистан и Индия	Желтый, белый, красный и синий	Черный	Зеленый или желто-зеленый
Европа	Коричневый, черный и серый	Синий	Желто-зеленый
Норвегия	Черный, коричневый, белый и серый	Синий	Желто-зеленый, зеленый или без оплетки
СССР	Зеленый, желтый, красный	Синий	Желто-зеленый, редко – черный
Китай, Россия, Беларусь, Украина и Казахстан	Зеленый, желтый, красный	Синий	Желто-зеленый

Проверка с помощью специальных приборов и инструментов

Основное устройство для проверки полярности – мультиметр. В бытовых условиях проще воспользоваться индикаторной отверткой: она недорогая и удобная. Однако прибор не всегда корректно определяет заряд. Если никаких профессиональных инструментов при себе нет, а проверить полярность нужно срочно, можно воспользоваться лампой накаливания или батарейкой с динамиком.

Индикаторная отвертка

Для определения заряда нужно прикоснуться металлической частью отвертки к проводу или просто поднести ее к источнику напряжения.

Если светодиод загорелся, перед вами плюс. Отсутствие сигнала означает минус. Если провод отключен от сети или оборван, индикатор не будет светиться даже на фазе.

К ложным срабатываниям чаще всего приводит трение корпуса о сторонние поверхности, поэтому следует по возможности исключить этот фактор.

Мультиметр

Для проверки полярности мультиметр переводят в режим замера постоянного напряжения (до 20 В). Щуп подключают к гнезду COM, а красный провод – к разъему VmA. Последний выступает в качестве фазы. Щуп используют как минус.

После подключения провода проверяют щупами. Положительным результатом считается появление цифр на экране прибора. Если дисплей никак не реагирует на происходящее либо появляется знак минуса, значит, нужно поменять кабели местами. В некоторых моделях для индикации используют стрелки. Последняя смещается в противоположную сторону при неправильном подключении.

Лампа накаливания

Лампу для проверки вставляют в патрон. Последний подсоединяют к предположительному фазовому проводнику. Включение света свидетельствует о том, что перед вами – плюс.

Обычная батарейка

Для проверки понадобятся пальчиковая батарейка и динамик. Проверяемые провода по очереди подключают к разным концам. Их соединяют с динамиком на несколько секунд. Если диффузор двигается вверх, значит, провода подключены правильно. Небольшая просадка вниз свидетельствует о том, что нужно поменять кабели местами.

Народные методы определения полярности проводов

Для простой проверки заряда проводников можно использовать воду или картофель. Если вы боитесь за свою безопасность, возьмите старый компьютерный вентилятор. Большинство моделей недорогие, поэтому даже в случае ошибки вы почти ничего не теряете.

Стакан воды

Для определения полярности сделайте следующее:

1. Возьмите небольшую неметаллическую емкость. Подойдет широкая стеклянная колба, фарфоровая чашка или пластиковый стаканчик.
2. Заполните сосуд теплой водой. Она должна иметь приятную для пальцев температуру. Холодная жидкость не даст нужную реакцию.
3. Отведите от источника питания 2 провода. Опустите их в воду оголенными концами и следите за реакцией.

Возле нулевого проводника начнется электролиз воды, сопровождающийся выделением водорода. Визуально вы увидите пузырьки. Рядом с фазой не будет происходить ничего необычного.

Картошка

Для проверки нужно взять картофелину и разрезать ее на 2 части. Чистить овощ необязательно. Отведите 2 провода от неизвестного источника питания и погрузите металлические концы в мякоть клубня. Оставьте конструкцию на 5-10 минут. Возле фазы вы обнаружите зеленовато-голубые пятна. Рядом с нулевым выводом образуется немного пены.

Компьютерный вентилятор

Способ с вентилятором используют в том случае, если напряжение не превышает 20 В. Высокие значения способны испортить устройство. При напряжении менее 3 В возможно полное отсутствие результата. Если значения выходят за указанные пределы, следует воспользоваться мультиметром.

Вентилятор при необходимости отсоединяют от компьютера и чистят. У устройства может быть 2 или 3 выхода. Третий провод есть у вентиляторов с датчиком оборотов. Его выход желтого цвета. Если он есть, игнорируйте его. В большинстве случаев фаза у вентиляторов красная, а ноль – черный. Соедините провода, подключив устройство к источнику тока. Если вы угадали, лопасти начнут крутиться. В ином случае поменяйте кабели местами.
