Ревизия теплообменника и термостата х25хе.

Продолжим поиск утечек ОЖ. Теперь под подозрением остались только термостат и масляный радиатор, он же теплообменник. Чтобы добраться до него и произвести его демонтаж, нужно повозиться. Итак, для снятия теплообменника нам нужно: 1. Разобрать впуск вплоть до плиты включительно. 2. Снять стакан масляного фильтра, для доступа к трубкам теплообменника. 3. Открутить трубки теплообменника от блока. 4. Снять модуль зажигания для доступа к соединительному хомуту масляных трубок. 5. Разомкнуть соединительный хомут, связывающий трубки между собой.

Вот так он выглядит.

6. Открутить банджо болт перемычки каналов охлаждения между ГБЦ, при этом не потеряв медные колечки. Трубки с этой перемычки я не снимал, только отвёл в сторону. 7. Теперь можно и открутить банджо болты крепления трубок к непосредственно теплообменнику. И отодвинуть трубки, для доступа к крышке теплообменника. Соответственно в этом случае мы стараемся не протерять алюминиевые колечки.

Закрываем все отверстия ветошью, дабы избежать попадание песка и мелких деталей.

8. Откручиваем гайку крепления самого масляного радиатора к крышке теплообменника. Без этого, вопреки убеждениям многих, теплообменник не снять. Я крутил и вертел и что то не осилил. 9. Откручиваем 8 болтов под торкс и снимаем крышку теплообменника. На этом этапе я и обнаружил следы утечки.

На герметике видны следы, которые оставил проходящий мимо антифриз.

В такие моменты испытываешь некоторое удовлетворение, облегчение. Мол вот она причина, я добрался, я нашел. На одну загадку меньше.

Вот так.

Сейчас самое время заняться термостатом. 1. Для начала откручиваем болт, крепящий патрубок термостата и канал масляного щупа в районе радиатора. 2. Аккуратно закладываем монтажку под ушко патрубка в место, где оно имеет угловое усиление и нежными движениями выталкиваем патрубок из корпуса термостата. Держится он только на двух резиновых кольцах. Или как у меня — на герметосе. 3. Теперь можно и сам термостат открутить. Термостат оказался свежим. Кольцо даже более менее впорядке, но у меня было заказано новое, поэтому заменил. Если честно использовал грамулечку герметика. А вот с патрубком сложнее. На него я в каталоге колец не обнаружил. Ну то есть они есть, но к заказу не доступны. Поэтому берём старые и едем подбирать такие же. В моем случае все вроде как сложилось благополучно и кольца мне прям подарили в магазине, т.к. оказалось, что они уже числятся проданными. Ну я не растерялся и взял пяток прозапас.

Читайте также:

Как поменять аккумулятор на машине

Новые уплотнения.

Всегда красиво, когда чисто.

Далее — в обратном порядке.

При установке плиты заметил любопытный момент. Все уважающие себя вектроводы знают о i500 и о отличиях ее 194 сильного агрегата от штатного х25хе: ирм валы, ирм мозги и плита впуска. Вот о ней и хотел сказать. Плита якобы такая же как на х30хе, а значит имеет увеличенное сечение, относительно плиты с х25хе. НО, вот плита с х25хе, установленная на место.

Видно, что на голову она стала практически идеально.

Следовательно, при установке плиты с х30хе будет образовываться ступенька на стыке с головой… Ну м в чем сок? Поясните, кто шарит.

Как снять теплообменник с опель вектра а

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется теплообменник Опель Вектра а, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Читайте также:

Сколько литров масла в коробке гольф 2

Подробное описание такого агрегата, как теплообменник Опель Вектра а имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Теплообменник Опель Вектра А

9.17. Теплообменник

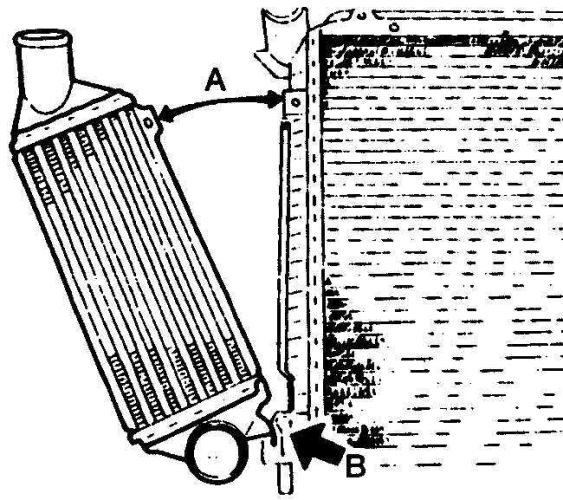

Снятие теплообменника с радиатора

1 – верхнее крепление теплообменника;

2 – нижнее крепление теплообменника

1. Снимите радиатор.

2. Отвинтите болты и снимите теплообменник с боковой стороны радиатора (см. рисунок).

1. Установка производится в последовательности, обратной снятию.

Читайте также:

Как сбросить то на вольво s40

Теплообменник. Можно ли заваривать?

Работаю я с автомобилями Chevrolet и Opel уже очень давно. Данный вопрос постоянно слышу практически от каждого владельца автомобиля. И ответить на данный вопрос могу могу однозначно — заваривать теплообменник НЕЛЬЗЯ. Делать я это ни в коем случае не советую. Почему? Об этом собственно я и написал целую статью.

В первую очередь следует сказать о назначении маслоохладителя в нашем автомобиле.

Даже из названия «теплообменник» понятно, что нужен он для обмена теплом между маслом и антифризом. А если быть точнее — для охлаждения смазывающей жидкости, то-есть масла. Оно в процессе работы достаточно сильно нагревается. Еще кстати ему в этом помогает установленный с завода горячий термостат, который мы кстати успешно меняем на холодный. Как вы знаете масло способно эффективно смазывать трущиеся детали только при определенных температурах. При перегреве масла, оно начинает выгорать и разлагаться, при этом теряя свои смазочные свойства, а это только вершина айсберга, так как от смазки зависит дальнейшее состояния движущихся и трущихся деталей… Это хорошо если у вас залито качественное масло… Но почему же тогда на первых моторах Z16XER нет теплообменника, в отличии от Z18XER или F16D4? А все потому что 16хер немного отличается конструктивно. Именно у первых Z16XER нет форсунок охлаждения поршня (кстати отдельная песня, многие вообще не придают им значения, а ведь они тоже имеют свойства ломаться… про это расскажу в другой раз), а вот у Z18XER и F16D4 они появились. И именно поэтому на новом моторе тепловую энергию необходимо куда-то скидывать. Затем теплообменник в мотор и поставили (всегда было интересно, почему деятели, которые заваривают теплообменник, а еще и всячески рекомендуют это делать, считают себя умнее конструкторов, которые разрабатывали данный мотор?). Соответственно если заварить теплообменник то температура масла значительно повышается. Это сказывается не только на трущихся и движущихся деталях. С ростом температуры масла начинают терять свою эластичность сальники и прокладки, которые в дальнейшем начинают рассыпаться.

Я где-то в глубине души понимаю тех людей, которые после 5 визитов в различные сервисы с текущим теплообменником не находят решение и в конце концов заваривают его. Просто не хватает уже сил и денег его ремонтировать и есть вроде как альтернативное решение. В таких случаях можно сказать только одно — не те сервисы посещаете. Человек сделавший ремонт теплообменника должен давать на свою работу гарантию, если таковой нет — смело разворачивайтесь и уходите. К примеру на ремонт теплообменника я даю гарантию в 100 000 км. Никаких заварок и прочей ерунды.

Минус данных моторов еще заключается в том, что на них стоит 105 градусный термостат, который просто душит мотор и не дает мотору нормально остыть. Ни для кого не секрет, что необходимо устанавливать 92 градусный термостат, конечно же с сопутствующей прошивкой. Но и это должен делать человек с прямыми руками и свежей головой.

Радиатор Опель Вектра – покупка и замена

Читайте также:

Обручева 25 гибдд как добраться общественным транспортом

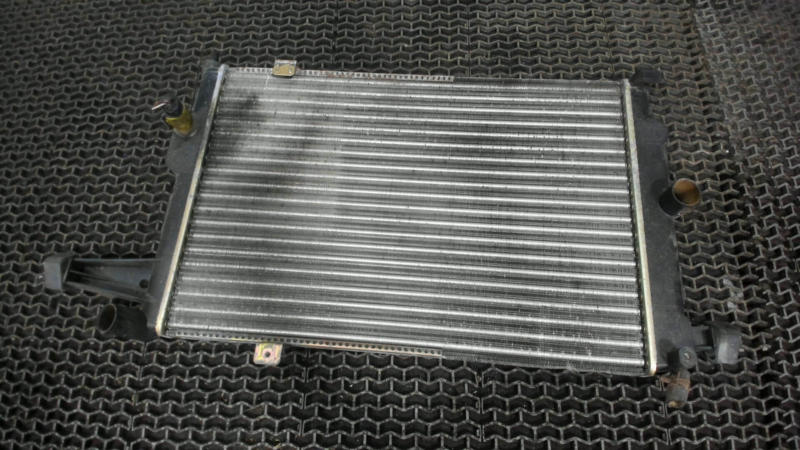

Радиатор Опель Вектра является далеко не самым долговечным компонентом. Чаще всего выходит из строя верхний патрубок, которые делается из пластика. Эта проблема касается, как оригиналов, так и аналогов. Средний срок службы радиатора составляет 4-5 лет.

Выбор радиатора

При покупке радиатора учитывают следующие параметры:

габариты;
материал исполнения;
плотность ламелей;
количество трубок и т.д.

Также обращают внимание на цену. Качественные детали не могут быть дешевыми. По хорошему соотношению «цена-качество» купить запчасти Опель Вектра можно на страницах каталога https://www.zapchast.com.ua/zapchasti/opel/vectra/. Среди бюджетных производителей достойны внимания – JP, Thermotec. В средний ценовой сегмент входит продукция брендов AVA, Van Wezel. Самым лучшим качеством могут похвастаться компании Valeo, Nissen, Hella, Behr, но и цена их комплектующих соответствующая.

Качество радиатора можно определить по толщине, количеству сот. Чем больше толщина, тем лучше отвод тепла. Положительно на этом сказывается и высокая частотность сот. Металлические элементы радиатора не должны содержать трещин, каких-либо деформаций. В плане материала наибольшее распространение на рынке имеют алюминиевые теплообменники. Они постепенно вытесняют медно-латунные конструкции. Последние более эффективные в плане теплообмена, но они дороже и гораздо тяжелее.

При покупке радиатора на Опель Вектра с АКПП важно обратить внимание на наличие дополнительных штуцеров, через которых охлаждается масло трансмиссии. Такие модели теплообменников подходят и для версий с МКПП, посадочные места полностью совпадают. Ставить заглушки на штуцеры в таких случаях не нужно, так как контуры друг с другом не связаны.

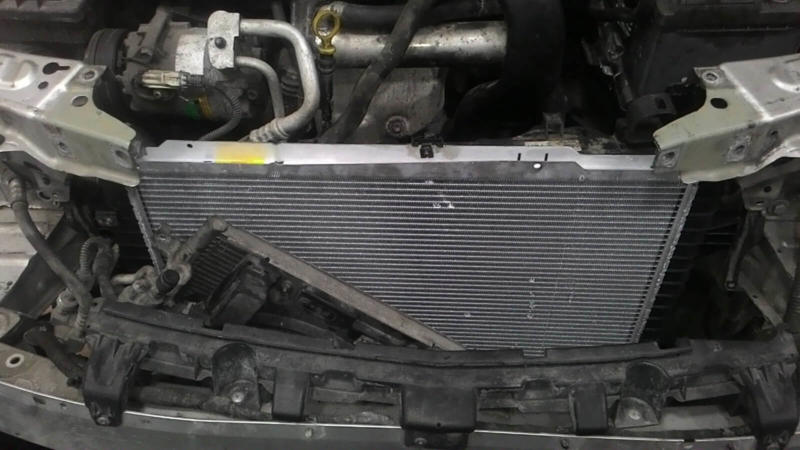

Замена радиатора

Процедура замены теплообменника Опель Вектра на всех версиях плюс-минус идентичная. В случае автомобилей с кондиционерами требуется только несколько дополнительных операций.

Пример замены радиатора на автомобилях с двигателями Z16XE/Z18XE. Процедура включает:

демонтаж старого радиатора;
установку новой детали.

Демонтаж начинается с отсоединения АКББ и снятия переднего бампера и крышки мотора. Без этого получить доступ к радиатору не выйдет. Следующим шагом выступает слив жидкости охлаждения.

открутите крепежные болты от нижнего держателя (саму деталь не снимают);
освободите верхние опоры (пружины);
наклоните радиатор на себя, выверните болты;
ослабьте крепежные хомуты, снимите шланги – верхний, нижний и переливной (с нижнего возможно вытекание жидкости в небольшом количестве;
вытащите разъем проводки, идущий к модулю вентилятора;
наклоните теплообменник обратно, выверните крепежные болты от нижних радиаторов;
вытащите радиатор.

Установка предполагает обратный порядок действий. На новую деталь можно установить старые компоненты, если они в порядке. После монтажа нового радиатора он заполняется жидкостью. После чего требуется проверить систему на герметичность. В случае отсутствия уверенности в собственных силах, замену всегда можно доверить специалистам сервисного центра.

Как заменить поворотный кулак на VW Transporter?

«Зефирный» минивэн Zafira Life от Opel

Роль втулок стабилизатора в механизме автомобиля Ланос

Оригинальные моторные масла – есть ли смысл переплачивать

Правила выбора надёжного грузоперевозчика

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Проблемы с теплообменником OPEL и Chevrolet

В данной статье мы расскажем о одной из проблем, с которыми может столкнуться владелец а/м OPEL или Chevrolet с двигателями, оснащенными теплообменником.

Одной из типичных неисправностей двигателей Z16XER, Z18XER, A14NET и A16LET является течь прокладок теплообменника. Данные двигатели устанавливались на Opel Astra H, Astra J, Opel Insignia, Opel Corsa, Opel Mokka, Opel Zafira, Chevrolet Aveo, Chevrolet Cruze.

Признаками неисправности

Признаками неисправности может быть:

Существенно потемнел расширительный бачок.
Жидкость в расширительном бачке потемнела или имеются признаки попадания масла в антифриз.
Присутствует запах горелого масла в салоне при работающем двигателе.
В районе теплообменника видны следы масла или антифриза.

Возможные последствия

Если вы заметили хотя бы один из этих признаков, тянуть с заменой не нужно. Ведь несвоевременная замена прокладок теплообменника может привести к более тяжелым последствиям и стоимость ремонта существенно увеличится. При попадании масла в систему охлаждения быстро выходят из строя резиновые элементы (уплотнения и патрубки), загрязняется расширительный бачок, может некорректно работать термостат. Как следствие есть вероятность перегрева двигателя, а при сильной течи и попадании масла на выпускной коллектор не исключено возгорание!

Также хотелось бы отметить важность именно замены прокладок под теплообменник, а не заваривание каналов теплообменника (среди владельцев бытует мнения о том, что если заварить каналы, то это навсегда решит проблему с течью масла).

Процедура замены

Замена прокладок теплообменника на автомобилях Opel, Chevrolet достаточно трудоемкая процедура. Конечно, при наличии инструмента и определенных навыков заменить прокладки теплообменника можно и самостоятельно, но лучше доверить это профессионалам. Специалисты нашего автотехцентра имеют большой опыт в устранении подобного рода неисправностей и знают все нюансы данной процедуры. Так, например, не все знают, что необходимо проверять плоскость маслоохладителя перед установкой новых прокладок, а в некоторых случаях требуется шлифовка плоскости теплообменника.

Подводя итоги, хотелось бы отметить важность своевременного обслуживания автомобиля и периодическую проверку уровня технических жидкостей в автомобиле (уровень моторного масла, уровень охлаждающей жидкости, уровень тормозной жидкости и уровень жидкости усилителя руля если он гидравлический). Благодарю этому можно оперативно заметить проблему и устранить ее на ранних этапах, сократив как объем ремонта и время его проведения, так и денежные средства владельца автомобиля.

Всегда рады видеть Вас в нашем сервисном центре по адресу Байдукова 64 и следите за нами в Instagram (macar.58)!

Теплообменник Опель Вектра А

Opel vectra 1998 года где находится теплообменник

Общие параметры Тип системы Закрытая, работающая под давлением, с радиатором, установленным спереди, отдельным расширительным бачком и электрическим вентилятором Водяной насос с приводом от мультиреберного приводного ремня вспомогательных агрегатов или зубчатого ремня привода ГРМ (в зависимости от модели)

Термостат Тип Все модели Воскозаполненный Температура начало открывания, ‘С: Двигатели Y30DT/Z22SE/Z22YH +82 Двигатель Z20NET +85 Прочие модели +92

Усилия затягивания резьбовых соединений, Нм Двигатели Z16XE/Z18XE Болты крепления сборки вентилятора к корпусу5 Болты крепления корпуса вентилятора к радиатору4 Болты крепления нижних держателей радиатора 35 Болты крепления корпуса водяного насоса 8 Датчик температуры охлаждающей жидкости 14 Болты крепления корпуса термостата20 Двигатель Z20NET Болты крепления нижних держателей радиатора15 Болты крепления корпуса термостата 10 Болты крепления вакуумного насоса22 Сливная пробка водяного насоса20 Двигатели Z22YH/Z22SE Болты крепления нижних держателей радиатора 15 Сливная пробка водяного насоса20 Болты крепления корпуса термостата8 Двигатель Z32SE Болты крепления водяного насоса25 Болты крепления крышки зубчатого ремня 8 Болты крепления натяжного устройства мультиреберного ремня35 Болт крепления направляющего ролика мультиреберного ремня 40 Болты крепления шкива водяного насоса 8 Нм + 30’+ 30″ Двигатель Z19DT Болты крепления датчика распределительного вала Л Болты крепления водяного насоса25 Болт крепления зубчатого колеса распределительного вала25 Болты крепления интеркулера4 Болт крепления охладителя системы регенерации отработавших газов 25 Гайка крепления охладителя системы регенерации отработавших газов 25 Крепление патрубка системы регенерации отработавших газов 25 Болты крепления корпуса термостата25 Датчик температуры охлаждающей жидкости 20 Двигатель Z19DTH Крепления ресивера-осушителя4 Болты крепления интеркулера 4 Болты крепления нижних держателей радиатора 15 Болты крепления корпуса водяного насоса25 Болты крепления конденсатора к радиатору25 Болт крепления патрубка системы охлаждения 9 Датчик температуры охлаждающей жидкости20 Двигатели Y20DTH/Y22DTR Болты крепления интеркулера к радиатору4 Болты крепления нижних держателей радиатора15 Болты крепления корпуса водяного насоса20 Болты крепления шкива водяного насоса20 Болты крепления корпуса термостата8 Датчик температуры охлаждающей жидкости 10

1. Все модели рассматриваемых здесь автомобилей оборудованы работающей при избыточном давлении системой охлаждения двитателя с термостатическим управлением циркуляцией рабочей жидкости. Церкуляция жидкости обеспечивается постоянно функционирующим при работе двигателя водяным насосом, закрепленным на блоке двигателя. Привод насоса в зависимости от модели двигателя осуществляется посредством мультиреберного или зубчатого ремня или цепи. Поток жидкости омывает районы расположения каждого из цилиндров в блоке, после чего направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов.

2. Система охлаждения может функционировать в одном из трех режимов. На первом этапе, при запуске двигателя, пока температура охлаждающей жидкости не поднялась выше определенного значения, охлаждающая жидкость циркулирует по малому кругу, из которого исключен радиатор. По мере прогрева жидкости открывается клапан включенного в тракт системы термостата и в контур циркуляции включается радиатор. Жидкость проходит через радиатор сверху вниз и охлаждается в результате обдувания ребер радиатора наружным воздухом. При постоянном движении автомобиля на передних и высоких скоростях движения, как правило, потока встречного воздуха достаточно для нормального охлаждения жидкости. При определенном увеличении оборотов двигателя, а так же по достижении температурой охлаждающей жидкости очередного контрольного значения, активируется регулируемый электровентилятор системы охлаждения, нагнетаемый которым дополнительный воздушный поток в значительной мере повышает эффективность функционирования теплообменника радиатора. Момент включения вентилятора и число его оборотов определяются прибором управления двигателя (ЕСМ) с помощью данных, получаемых от датчика температуры охлаждающей жидкости. Включение вентилятора производится через одно или несколько реле. В зависимости от типа двигателя и комплектации на автомобиль могут устанавливаться 1 или 2 вентилятора.

3. Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой расширительного бачка, способной выдерживать определенное избыточное давление (1.2-1.5 бар), что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. Снижение точки кипения может привести к образованию зон застоя, что снижает эффективность охлаждения двигателя. По этой причине система охлаждения должна круглогодично быть заполнена охлаждающей жидкостью соответствующего состава. При превышении внутренним давлением в системе некоторого определенного значения, избыток охлаждающей жидкости перетекает по соединительному шлангу в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.

4. Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка , который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.

5. Ввиду перечисленных особенностей конструкции такая система охлаждения получила название замкнутой, поскольку в ней исключены какие-либо функциональные потери рабочего тела.

Системы отопления, вентиляции и кондиционирования салона (HVAC)

Система отопления и вентиляции

6. Основными компонентами системы отопления салона (см. иллюстрации) являются электрический вентилятор с несколькими скоростными режимами и теплообменник, помещенные в коробчатый кожух отопителя, закрепленный под панелью приборов автомобиля. Теплообменник посредством шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/ кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев. Воздух выходит из салона через вентиляционные отверстия в задней части автомобиля.

1.6а Основные элементы системы HVAC

1 Электромотор привода смесительной заслонки

2 Корпус воздухораспределителя

3 Корпус заслонки системы циркуляции воздуха

4 Электромотор привода циркуляционной заслонки (только при установке кондиционера)

5 Электромотор вентилятора

6 Электромотор привода управления распределением воздушного потока

7 Резистивная сборка и электромотор вентилятора

1.6b Элементы системы HVAC

1 Датчик температуры в воздуховоде верхнего уровня (только при установке кондиционера с электронным управлением)

9 Панель управления функционированием отопителя/ кондиционера (HVAC)

7. Подача воздуха в салон осуществляется через дефлекторы лицевого уровня, сопла ножных колодцев и дефлекторы обдува ветрового стекла ( 1.7а). Перед поступлением воздуха в салон он очищается пылеулавливающим фильтром. Принципиальная схема раздачи воздушного потока приведена на иллюстрации 1.7b.

1.7а Рукава подачи воздуха в салон

1,5 Верхние боковые дефлекторы обдува боковых стекол

2 Рукав подачи воздуха на ветровое стекло

3 Дефлекторы обдува ветрового стекла

4 Рукава подачи воздуха на лицевой уровень 6,15 Боковые дефлекторы лицевого уровня

7 Электромотор вентилятора

8 Рукав подачи воздуха в главный вещевой ящик (при соответствующей комплектации)

9 Клапан подачи воздуха в главный вещевой ящик (при соответствующей комплектации)

10 Рукав подачи воздуха в пассажирский ножной колодец

11, 12 Правый/левый рукава подачи воздуха в задние ножные колодцы

13 Центральные дефлекторы лицевого уровня

14 Рукав подачи воздуха в водительский ножной колодец

1.7b Принципиальная схема раздачи воздуха

2 Распределительная заслонка

5 В задние ножные колодцы

7 Распределительная заслонка

10 Электромотор привода вентилятора отопителя

8. На дизельных моделях может устанавливается дополнительный обогреватель форсуночного типа. Он устанавливается на задней стенке двигательного отсека со стороны переднего пассажира. Охлаждающая жидкость проходит через теплообменник дополнительного обогревателя и нагревается, благодаря чему сокращается время разогрева холодного двигателя и повышается эффективность отопления салона. Дополнительный обогреватель активируется после запуска двигателя при низкой наружной температуре и/или в случае, если дизельный двигатель отдает слишком мало тепла для обогрева салона.

9. Сообщения о возникновении неисправностей в системах HVAC фиксируются в электронном блоке памяти ЕСМ и могут быть считаны при подключении специального сканера — точная диагностика без указанного выше прибора невозможна.

10. Правила пользования элементами управления функционированием систем HVAC подробно изложены здесь.

Внимание: Если в рамках проведения работ с отопителем проводятся также работы с электрооборудованием, необходимо обязательно отключить аккумуляторную батарею.

Система кондиционирования воздуха (К/В)

11. По желанию владельца автомобиль может быть оборудован кондиционером. Кондиционер устанавливается как единая система с системой отопления совместно с ней обеспечивает поддержание заданной температуры воздуха в салоне.

12. В состав системы кондиционирования входят установленный на радитор системы охлаждения конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор, и ресивер-осушитель (аккумулятор), оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями (см. рисунок). Привод компрессора осуществляется от коленчатого вала посредством мультиреберного ремня.

1.12 Общая компоновка элементов системы К/В в двигательном отсеке

1 Сервисный разъем высоконапорного контура

2 Сервисный разъем низконапорного контура

9 Сервисный разъем высоконапорного контура

10 Датчик давления системы К/В

11 Разделитель рефрижераторной линии

13. Принцип функционирования системы кондиционирования схематично приведен на рисунке. В режиме оххлаждения кондиционер работает по принципу холодильника: компрессор сжимает газообразный хладагент (R 134 , не содержащий фреон), при этом хладагент нагревается и направляется в конденсатор, там он охлаждается и сжижамется. Проходя через расширительный вентиль, хладагент расширяется и поступает в испаритель, превращаясь в пар процесс сопровождается сильным поглощением тепла.

1.13 Функциональная схема системы К/В

4 Сервисный разъем низконапорного контура

6 Сервисный разъем высоконапорного контура

8 Датчик-выключатель давления

10 Дополнительный вентилятор

14. Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя. Вследствие процесса испарения и расширения хладагента происходит поглощение тепла обтекающего испаритель воздуха. Воздух охлаждается и образующаяся при этом влага превращается в конденсат, направляемый за пределы салона автомобиля. Интенсивность процесса охлаждения зависит от установленного значения температуры и от установки переключателя вентилятора.

15. По желанию пользователя система кондиционирования воздуха может быть выключена, при этом отключается компрессор, а у автомобилей с дизельным двигателем, кроме того, выключается дополнительный нагревательный элемент, — при этом заметно снижается расход топлива.

16. В качестве опции может устанавливаться система HVAC с автоматической регулировкой температурного режима (климат-контроль). Режим автоматического функционирования обеспечивает сохранение постоянной, выбранной пользователем, температуры в салоне и осушает воздух, поступающий в салон. Кроме того, автоматически регулируются количество и распределение подаваемого в салон воздуха, а также компенсируются колебания наружной температуры. При активации экономичного режима (ЕСО) кондиционер отключается, но системы отопления и вентиляции продолжают функционировать в автоматическом режиме.

17. Правила пользования элементами управления функционированием систем отопления, вентиляции и кондиционирования подробно изложены тут.

18. Смазка подвижных частей системы К/В обеспечивается за счет содержащихся в хладагенте компонентов и его регулярной циркуляции, что предотвращает образования пор в уплотнениях и возникновение коррозии. Поэтому даже если нет необходимости в использовании кондиционера, особенно в холодное время года, он должен включаться хотя бы 1 раз в месяц на непродолжительное время на самую высокую мощность. Включение должно производиться при равномерной скорости движения автомобиля и при прогретом двигателе.

Внимание: Работы с кондиционером должны проводиться только специалистами СТО. По этой причине ремонт кондиционера здесь не описывается! Не вскрывайте контур циркуляции хладагента, поскольку при соприкосновении с кожей хладагент может вызвать обморожение!

Меры безопасности при обслуживании системы К/В

Систему К/В должен обслуживать исключительно подготовленный технический персонал, обученный безопасным приемам работы с применением надлежащего оборудования и с соблюдением правил разгерметизации, а также ознакомленный с приемами сбора и хранения автомобильного хладагента.

• Не допускайте контакта хладагента с кожей;

• При работе рядом с системой К/В надевайте защитные очки;

• При попадании хладагента на кожу или в глаза не растирайте пораженное место. Немедленно промойте пораженный участок холодной водой в течение не менее 15 минут. Немедленно обратитесь за медицинской помощью в лечебное учреждение. Самолечение не допускается;

• Хладагент хранится в баллонах под давлением. Храните баллон при температуре не выше +50′. Принимайте меры, исключающие падение баллона с высоты или иные ситуации, которые могут привести к его повреждению;

• Работы следует проводить в хорошо проветриваемом помещении. Хладагент не имеет цвета и запаха, быстро испаряется, приводит к уменьшению доступа кислорода и затрудненному дыханию;

• Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например, под автомобилем;

• При сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых источников огня. Не курите при проведении работ с системой К/В;

• При проведении сварочных работ вблизи системы К/В не подвергайте ее воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению;

• Очистка конденсатора или испарителя с помощью водяного пара не допускается. Следует использовать только холодную воду или сжатый воздух.

5.10 Снятие и установка теплообменника отопителя

Детали установки теплообменника отопителя на моделях Diamante 1992 ÷ 1996 г.г. вып.

Зарядка и разрядка хладагентом (модели с К/В)

Спуск и добавление охлаждающей жидкости

Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания (см. Главу Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!

Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!

Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю! В последнее время разработаны нетоксичные сорта антифриза, однако они также подлежат утилизации в организованном порядке.
