Объяснение переключателя MUX – как использовать MUX в игровом ноутбуке

Прочтите ниже полное изложение этих терминов и вы узнаете, почему они очень важны для достижения максимальной производительности вашего игрового ноутбука.

Что такое Optimus

Nvidia Optimus (иногда называемая как MSHybrid) –А это функция, предназначенная для обеспечения наиболее оптимального баланса между энергопотреблением ноутбука, временем автономной работы и его производительностью. Та же технология в ноутбуках AMD GPU известна как Dynamic Switchable Graphics или просто AMD Switchable Graphics, но Optimus является наиболее распространенным сокращением для этой функции.

Большинство игровых ноутбуков имеют два графических процессора: выделенный/дискретный графический процессор (он же dGPU), который является самым мощным и энергоемким графическим процессором, необходимым для запуска игр с лучшим FPS, и встроенный/интегрированный графический процессор (он же iGPU), который является частью процессора, гораздо менее мощный (с точки зрения рабочей нагрузки), но и гораздо более энергоэффективный (с точки зрения потребляемой электроэнергии).

Optimus автоматически выбирает наиболее подходящий графический процессор для обработки в зависимости от интенсивности задачи. Если вы просто печатаете, просматриваете веб-страницы или смотрите видео на YouTube, тогда Optimus переключится на iGPU, чтобы сэкономить электроэнергию и продлить срок службы батареи ноутбука. Если вы играете/рендерите что-то в рамках творческого рабочего процесса, тогда задача будет перенаправлена на dGPU.

Что такое мультиплексор – как включить и отключить Optimus

Включение/отключение Optimus является назначением MUX Switch (также известного как переключатель мультиплексора).

«Зачем отключать Optimus?», если она повышает эффективность использования ресурсов ноутбука? Что ж, основная проблема с включенным Optimus заключается в том, что весь графический вывод, даже если он был растрирован и отрендерен в dGPU, должен сначала пройти через iGPU, прежде чем попасть на дисплей. К сожалению, это означает, что производительность iGPU может быть узким местом, что приведёт к снижению FPS.

Переключатель MUX может отключить Optimus, это означает, что вывод может проходить в обход iGPU и напрямую передаваться от dGPU на дисплей ноутбука, устраняя узкое место. Это можно сделать перед игрой для повышения производительности, а затем снова включить Optimus для экономии электроэнергии.

В большинстве случаев вы можете включить/отключить Optimus с помощью встроенного программного обеспечения вашего игрового ноутбука, хотя в некоторых случаях вам потребуется войти в BIOS и изменить настройки там. В обоих случаях вам потребуется перезагрузить ноутбук, чтобы изменения произошли на аппаратном уровне, а соединение между вашим dGPU и дисплеем ноутбука было перенаправлено от iGPU.

Разница в производительности с MUX

Сколько дополнительной производительности вы получите благодаря активации MUX Switch, очень сильно зависит как от ноутбука, так и от игры, но почти всегда это значительный прирост.

Как минимум, вы можете ожидать увеличения на 10-15% для большинства игр при отключении Optimus. Однако, как показали наши эксперименты, мы получали, в среднем, около 25% прироста FPS в различных играх, причём самые экстремальные примеры были в Rainbow 6 Siege и CS:GO, где мы видели до 50% повышения производительности.

Короче говоря, переключатель MUX имеет большое значение для производительности, и его почти всегда стоит иметь.

Время автономной работы с Optimus и без

Как и следовало ожидать, учитывая причину появления этой функции, включение или отключение Optimus может иметь большое значение для времени автономной работы ноутбука.

Если вы решите использовать свой MUX-переключатель для отключения Optimus, вы, как правило, можете ожидать, что потеряете около половины времени автономной работы, хотя точное количество зависит от того, какой выделенный графический процессор вы используете (насколько он прожорлив) и эффективности батареи вашего ноутбука.

Что такое Advanced Optimus

Advanced Optimus представляет собой автоматический переключатель MUX, то есть вам не нужно перезагружать ноутбук каждый раз, когда вы хотите отключить/включить Optimus, (теоретически) вам даже не нужно включать или выключать его каждый раз.

В ноутбуках обработанная дискретной видеокартой картинка сначала «проходит» через встроенную в CPU графику, а уже после передается на дисплей. Столь длинный путь создает дополнительные задержки.

В десктопе графический адаптер напрямую подключен к монитору, поэтому указанных трудностей не возникает. Функция MUX ускоряет вывод данных на экран.

У MUX Switch есть два режима работы: MSHybrid и Discrete GPU. MSHybrid — стандартный вариант. Он, как и положено, отправляет картинку с GPU на CPU, а уже после на дисплей.

Discrete GPU оптимизирует процесс, благодаря чему снижаются задержки и увеличивается производительность.

Увеличиваем FPS в играх с помощью MUX Switch

ROG Zephyrus M16 на Core i7 с графикой RTX 3060. Мы делали обзор этого ноутбука в прошлом году и это неплохая машина и для игр, и для работы, которая при этом не похожа на обычные игровые ноутбуки. Такой ноутбук для серьезных людей.

Обновились

А это обновленная версия этого ноутбука образца 2022 года, здесь такая же карточка RTX 3060, дисплей на 16 дюймов с 2К разрешением и соотношением 16:10, но с новым процессором Intel Core i7-12700H, это CPU 12-го поколения. Прирост в тестах у этого 14-ядерного процессора, относительно прошлого поколения, приличный, это наглядно показывают бенчмарки. Но все это не так важно, потому что и прошлогодняя модель все еще бодрядчком, и только из-за процессора менять свой достаточно новый ноутбук было бы глупо. Впрочем, одна причина все-таки есть — это MUX свитч, позволяющий вам подключать дисплей напрямую в дисректную видеокарту и получать больше FPS в играх. А как это работает, я вам сейчас расскажу!

Все игровые ноутбуки ROG получили в этом году поддержку MUX Switch. Что такое MUX свитч? И как он увеличивает производительность в играх и программах? Как его включить и можно ли обновить свой ноутбук так, чтобы он появился? Давайте разбираться.

Про видеокарты

Все игровые ноутбуки оснащаются двумя графическими адаптерами или видеокартами — интегрированными, они еще называются iGPU. Эти карты как правило не такие мощные, но при этом более энергоэффективные. И дискретными карточками или dGPU, которые сильно мощнее, например, в этом Zephyrus M16 используется карточка RTX 3060 с 6 ГБ видеопамяти. Это не самая мощная карта, но она намного производительнее встроенной Iris XE. Система, в зависимости от сценария использования, автоматически переключается между этими картами.

Для простых задач, вроде браузинга или работы в текстовом редакторе, используется встроенная графика, а для игр или работы в графических программах используется дисркетная графика, потому что она производительнее, но тратит больше энергии.

Что такое «бутылочное горлышко»?

То есть iGPU используется для базовых задач, а для игр и тяжелых программ система переключается на dGPU, и делает она это с помощью специальной технологии. У Nvidia она называется Optimus или MSHybrid, а у AMD — Switchable Graphics. И все вроде бы хорошо, но эта же самая технология является и «бутылочным горлышком» или «bottleneck» на английском. Она снижает эффективность дискретной графики. Как это происходит?

В Zyphyrus M16 используется две карты: RTX 3060 и интегрированная карта Intel Iris Xe. Фокус в том, что независимо от того, какая карточка задействована в данный момент, поток всегда проходит через Intel Iris Xe, то есть через iGPU. И это неизбежно снижает производительность RTX 3060. Это и есть то самое «бутылочное горлышко».

Как работает MUX Switch?

Чтобы обойти это ограничение производители стали оснащать некоторые модели своих ноутбуков переключателем MUX или мультиплексором. MUX свитч это не какая-то программная технология, это именно физический переключатель или микрочип, который отключает интегрированную карту и подключает дисплей ноутбука напрямую к дискретной графике. Поэтому нельзя просто обновить свой ноутбук и получить эту возможность, MUX Switch должен быть предусмотрен с завода. Кстати, если в вашем ноутбуке нет MUX переключателя, вы можете просто подключить ноутбук к внешнему монитору и по сути получить тоже самое, потому что монитор будет подключаться напрямую к дискретной графике. Это банальный обход системы, и если вы проверите количество видеоадаптеров, то сможете увидеть, что в системе больше нет iGPU.

Вот я подключил Zyphyrus M16 к монитору и система видит только один графический адаптер это Nvidia RTX 3060. MUX Switch по сути делает тоже самое. Когда вы активируете этот режим, он отключает iGPU и ноутбук работает напрямую от RTX 3060. Но надо помнить, что как только вы перезагрузите ноутбук, он авотматически вернет настройки по умолчанию и активирует iGPU.

Для чего он нужен

А теперь давайте разберемся зачем вообще нужен MUX Switch. Кроме увеличения производительности он дает возможность использовать технологии вроде G-Sync или более быструю частоту обновления экрана, если конечно сам дисплей все это поддерживает. Но разумеется, главное — это увеличение производительности. Мы проверили работу этого Zephyrus M16 в разных режимах и с разными играми, и давайте посмотрим на результат.

Тест в играх

Для примера возьмем Counter Strike Global Offensive. Если в обычном режиме игры на этом ноутбуке, а я напомню тут RTX 3060, процессор Intel Core i7 12700H и 16 ГБ оперативки, мы получаем в среднем 125 FPS, то отключив встроенную графику, то есть активировав MUX свитч, мы получаем 200-230 FPS.

Снизив настройки графики, можно заметить еще более впечатляющую разницу. В Fortnite уже не такой большой скачок, но все же разница есть. И тут чем более ресурсоемкий процесс, то есть чем более требовательна игра, тем меньше эта разница и все же она есть. Например, в Cyberpunk 2077 в режиме высоких настроек с RTX и DLSS и без отключения интегрированной графики, средний показатель — это 30 FPS на этом ноутбуке с этим железом. Не так чтобы очень много. Если снизить графику до средних и отключить Ray Tracing, то количество кадров прирастает до 60 FPS. Активируем MUX Switch и смотрим, что нам это дает, а дает 36 кадров в среднем с RTX и DLSS и 68 кадров при средних настройках и без RTX. Результат вполне показательный, но разница конечно не такая впечатляющая, как в CS:GO.

Получается, что MUX свитч действительно помогает вам обойти «bottleneck» и увеличивает производительность в играх. Конечно, тут важно помнить, что при переходе на работу напрямую от дискретной графики сильнее расходуется батарея. Если в обычном режиме работы Zephyrus M16 выдает примерно 6-7 часов просмотра видео на YouTube при средней яркости экрана, то с включённым MUX свитч мы получаем примерно 3 часа в таком же режиме работы. Так что отключение интегрированной графики — это история исключительно для работы от зарядки, так действительно можно получить профит.

Более того, каждый раз когда вы вы перегружаете ноутбук, система возвращает настройки по умолчанию и MUX свитч отключается, а чтобы его активировать надо еще раз включить и перезагрузиться. Интересно и то, что не во всех ноутбуках этот переключатель доступен вам в качестве удобной кнопки. В Zephyrus M16 и в других ноутбуках ROG надо в приложении Armory Crate активировать режим работы видеокарты «Ultimate». Именно в этом режиме система отключает iGPU. Не самое очевидное решение, тем более, что раньше для этого был прям отдельный переключатель в настройках, но это можно сказать еще очень удобное решение. Некоторые производители прячут переключение MUX свитч еще дальше и даже в Bios, а в спецификациях даже не указывают есть он или нет.

MUX свитч должен быть интересен в первую очередь тем, кто играет в онлайн многопользовательские игры, шутаны и т.д. Потому что, кроме увеличения производительности, он уменьшает и задержку между нажатием и действием на экране.

Про сам ноут

Что касается самого ROG Zephyrus M16, то у меня на тесте была самая простая версия ноутбука, есть модели с Core i9-12900H и графикой GeForce RTX™ 3080 Ti и вот там прирост в производительности будет еще более показательным. Сам ноутбук вообще не похож на классическую игровую серию: он тонкий, без лишних логотипов и украшательств, и больше всего мне напоминает MacBook Pro 16, с таким же расположением клавиатуры и таким же большим тачпадом. Из геймерского тут разве что клавиатура с RGB подсветкой и 16″ 2K дисплей на 165 Гц. Это новый тип экранов, Asus называет его Nebula. Его особенность не только в быстрой развертке 165 Гц и времени отклика 3 мс, но и в очень хорошем показателе контраста и яркости. Максимальная яркость тут почти 500 нит, и есть технология локального затемнения, отсюда и поддержка стандарта VESA Display HDR. При этом дисплей неплохо откалиброван с завода, его охват почти 100% sRGB и 98% DCI P3. То есть для работы с видео и фото контентом он подходит отлично.

Тут неплохие стереодинамики, хороший набор портов и очень маркий корпус. Черное матовое покрытие, к сожалению, отлично собирает отпечатки. Вообще, у нас есть отдельный обзор прошлогодней версии, если вам интересен сам ноутбук, то можете посмотреть его обзор здесь. Ну а версия 2022 года, кроме нового процессора и экрана, еще и оснащается оперативной памятью DDR 5. В зависимости от версии предусмотрено от 16 до 32 ГБ, у нас 16 ГБ и это, можно сказать, сегодня необходимый минимум для игрового ноутбука или для рабочей станции.

What is a MUX switch in a gaming laptop?

The MUX Switch is a popular feature in modern gaming laptop design, but how does it work?

Nowadays, gaming laptops are powerhouses that can compete against all but top-tier PCs thanks to bigger and better hardware. That said, it’s not always as simple as Nvidia or AMD shoving a near fully-baked desktop graphics card under the hood and calling it a day. Some brands rely on something called a MUX switch to eke out better gaming performance, but what exactly is it, does your laptop have one, and is it something you need?

Most of the best gaming laptops have a MUX switch, which is a built-in bit of hardware that can help boost your device’s graphical output but that same boost can come at a cost. We’ll give you the lowdown on how MUX switches work along with their drawbacks, benefits, and why you should consider one for your next laptop.

MUX switch in gaming laptop — Explained

What does MUX stand for?

To begin explaining its use, we should first know the basics and why it’s so popular among the modern laptop gamer. MUX is short for “Multiplexer”, and simply put, works as a toggle for your gaming laptop’s graphics display.

Essentially, it allows you to quickly swap responsibility for display output between your laptop’s internal graphics processor(iGPU) and its discrete graphics processor (dGPU), with the aim of reducing latency and increasing overall performance, putting it on par with some of the best and most affordable desktop PCs.

What is the benefit of a MUX switch?

In an average laptop setup, the information processed by a dGPU would then run through the iGPU before it makes it to the laptop screen, all in favor of battery life and ease of processing, but at the cost of that latency we mentioned. In a time where gamers are pushing for every frame to be rendered as fast as possible, a MUX switch offers them the option to focus their dGPU to communicate directly with their display screen, an obvious benefit that removes the slower iGPU’s influence.

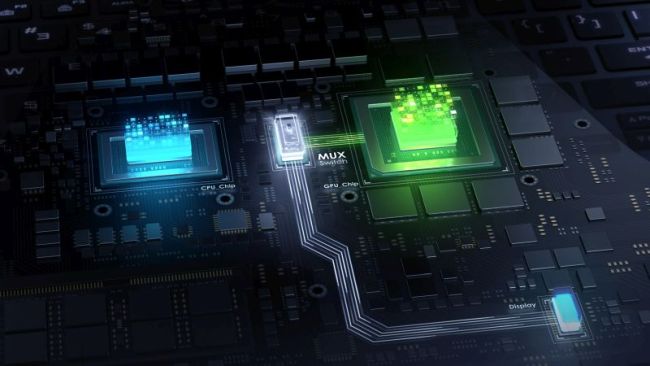

Nowadays, MUX switches featured in current-gen laptops will appear as a dedicated microchip, placed between your iGPU and dGPU on the motherboard, acting as a physical connection that is triggered by a software program (e.g Nvidia’s Optimus or AMD’s Switchable Graphics) or a companion suite. Most MUX switch settings can be reached via a machine’s companion app such as ASUS’ Armoury Crate, or sometimes accessed directly through the laptop’s BIOS.

How do I check if my Laptop has a MUX switch?

Check your laptop manufacturer’s companion app

Most gaming laptops will come packaged with a companion app where most of the graphical options, power-saving settings, and more will be located for ease of access. To check if your laptop has a MUX switch available, check whichever suite is installed on your machine, examples include:

• ASUS: Armoury Crate
• MSI: MSI Center
• Alienware: Alien Command Center

The name each manufacturer uses can differ, but keep your eye out for sections in each app like “GPU Mode” on Armoury Crate or “GPU Switch” on MSI. The options to toggle between the hybrid (iGPU+dGPU) mode or the dedicated dGPU mode should be found there.

Note: If you’re running a Dell laptop, or a similar, less gaming-focused machine, any switch options will likely be located in the BIOS settings instead. You’d be surprised what some of the best gaming laptops under 300 can do with the extra oomph from a MUX switch onboard.

Search official product or support pages and online forums

If you’re stuck and without a clue on whether your laptop has a MUX switch, the best port of call will be your laptop manufacturer’s official product or support page. While most MUX switches are rarely included in the product’s list of build parts, devices will often have a dedicated support page you can check.

Alternatively, you can check online forums such as Reddit and Overclockers for advice from aficionados who could point you in the right direction.

How to turn on or off MUX switch

While not a typical ‘on or off’ switch, it’s important to remember the MUX switch basically acts as a rerouter for signals traveling through either your iGPU or dGPU. There are multiple ways to go about toggling a MUX switch, which is already explained above.

If you’ve got a companion suite installed on your gaming laptop, most will have specific options that make use of the MUX switch. Look for terms like GPU Mode, Hybrid Mode, Graphics Switcher, or GPU Switch, to name a few.

MUX switch — Advantages and disadvantages

Advantages

There are a few benefits available to you with the MUX toggled and your discrete graphics processor taking full responsibility. Most notably, the considerable increase in graphical fidelity, a boost in frames per second, and generally better display performance.

While it’s obviously important to keep in mind that the raw increases in performance across these factors are entirely dependent on the system you’re running, it’s very much worth your while if you’re needing that extra processing power on the more graphically intensive, AAA experiences, or if you’re in the business of first-person shooters where each frame counts.

Another big plus to using your laptop in dGPU mode will come in the form of the unlocking of features that aren’t usually available via the hybrid mode, such as Nvidia’s Shadowplay or G-sync. Similarly, HDR display options are often also unlocked when using a gaming laptop’s dGPU mode, offering a welcome improvement in the color profile of your screen.

Disadvantages

With great power, comes great battery life consumption. The use of a MUX switch and the associated dGPU firing off on full cylinders will drastically reduce the amount of time your gaming laptop’s battery can hold out, which could reduce your internal battery’s lifespan over time.

Now, keeping it plugged into a socket for the duration is the obvious answer, but naturally, that also infers an increase in power consumption overall — not ideal during a global energy crisis.

Should I buy a gaming laptop with a MUX switch?

If you’re wondering whether a MUX switch is important for gaming laptops, it’s not the end of the world if you don’t have one. There are certainly higher priorities out there when upgrading, especially with new RTX 40 series laptops carrying plenty of punch. That said, what use is wasting your hard-earned money on a 40 series graphics card without the ability to push it to its limit?

According to ASUS’ Republic of Gamers division, tests showed having a MUX switch installed resulted in a substantial reduction in latency as well as “boosting framerates by an average of 9% in [their] testing—though some games, like Rainbow Six Siege, saw more than a 30% boost.”

As such, the MUX switch is clearly a perfect way to circumvent any bottlenecks coming from a non-optimal iGPU, and with manufacturers standing by them over the years, it’s absolutely worth your consideration in any future gaming laptop purchases.
