53 поразительных факта о метеозондах, о которых никто не знает

Чтобы предсказать погоду, необходимо знать погодные условия, преобладающие в верхних слоях атмосферы, с помощью метеозонда.

Военные и гражданские организации используют метеозонды. Национальная служба погоды (NWS) в США регулярно запускает эти метеозонды и делится полученными данными со всем миром для дальнейшего использования и интерпретации.

Метеозонд, также известный как шар-зонд, представляет собой специальный воздушный шар, который используется в высокогорных условиях. Этот воздушный шар несет с собой набор инструментов для измерения погодных параметров, таких как температура, атмосферное давление и влажность. Вот еще немного информации об этом очаровательном воздушном шаре.

Изобретение метеозонда

Воздушный шар, наполненный не воздухом, а каким-то особым газом, собирающим информацию во время полета, называется типичным метеозондом. Вот некоторые факты, касающиеся его изобретения.

Изобретение этого воздушного шара положило начало использованию технологии дистанционного зондирования, с помощью которой люди могли без особых усилий собирать информацию, не присутствуя при этом физически.

Атмосферные исследования были значительно расширены изобретением метеозондов.

Космологи и астрономы заядлые пользователи таких высотных аэростатов.

Эти воздушные шары снимают показания возмущений тропосферы и частоты частиц для расчетов погоды.

Маркиз д’Арланд и Жан-Франсуа де Розье, два француза, подняли в воздух первый пилотируемый воздушный шар.

Аэростат наблюдения за погодой был запущен сразу после этого пилотируемого полета 21 ноября 1783 года.

Первый метеозонд дал показания ветра перед полетом.

Леон Тейссеренк де Борт был пионером в использовании метеозондов.

Леон Тейссеренк де Борт был французским метеорологом, который ясно описал полезность метеозонда.

С помощью данных, которые Леон Тейссеренк де Борт получил первоначально, он объяснил существование атмосферы низкого уровня, которую он назвал тропосферой.

Тропосферу также называют сферой перемен, так как именно в этой области происходят погодные изменения.

После изобретения систем радиослежения в 30-х годах воздушные шары стали использовать в качестве плавучих метеостанций.

Эти воздушные шары называются плавучими метеостанциями, так как многие приборы для измерения погоды, такие как установлены барометры, телескопы, термометры и камеры, чтобы помочь воздушному шару точно определять погоду. измерения.

Программа под названием «Программа наблюдения за верхним небом», начатая NOAA в 30-х годах, включала эти метеозонды.

Эти воздушные шары наполнены водородом или гелием, чтобы облегчить полет.

Водород является наиболее распространенным элементом, используемым в метеозондах, поскольку он легче воздуха и дешевле гелия.

Работа метеозондов

Метеозонд — это универсальный объект, который выполняет довольно много погодной работы, когда находится в небе. Читайте дальше, чтобы узнать, как именно воздушному шару удается рассчитывать скорость ветра и регистрировать другие наблюдения за погодой.

Метеозонд сделан из латекса или неопрена, синтетических каучуков, которые позволяют ему оставаться в воздухе около двух часов.

NWS сообщил, что перед выпуском стенки этого воздушного шара имеют толщину около 0,0019 дюйма (0,05 мм).

Воздушный шар утолщается до 9,84 дюйма (0,0025 мм), когда достигает типичной высоты взрыва.

Шар отправляет данные обратно с помощью инструмента, называемого радиозондом.

Передатчик установлен на радиозонде для отправки данных на землю через равные промежутки времени.

Радиозонд отслеживает такие параметры, как скорость и направление ветра.

Иногда радар также используется для получения данных о ветре.

Навигационные системы, такие как спутниковая GPS (глобальная система позиционирования) и радиопеленгация, также помогают получать параметры погоды.

Вы также можете заметить парашют в центре воздушного шара вместе с ящиком для инструментов, в котором есть определенные инструменты.

Этот небольшой приборный ящик отвечает за измерение таких параметров, как давление, температура, относительная влажность, скорость и направление ветра.

Информация, собранная с этих инструментов, отправляется обратно на наземное оборудование слежения.

Метеозонд обычно поднимается на высоту 1000 футов (304,8 м) в минуту.

Самый высокий полет на воздушном шаре

Метеозонды спроектированы таким образом, чтобы они могли летать на больших высотах. Многие рекорды были установлены при отправке метеозондов на самые большие высоты. Вот некоторые из них.

Высота, на которую поднимается воздушный шар, не может быть определена до его запуска.

Однако от метеозонда обычно ожидается диапазон от 60 000 до 105 000 футов (18 288–32 004 м).

Самый высокий зарегистрированный полет метеозонда был в 2002 году.

Высота, на которую поднялся воздушный шар, составляла 173 000 футов (52 730 м).

Причиной его высокого летного рекорда стал уникальный пластиковый материал, использованный при его изготовлении.

Известно, что в 2011 году метеозонд StratoStar поднялся почти на 125 200 футов (38 160 м).

Воздушный шар наполняют водородом или гелием, чтобы он поднимался выше.

Метеозонд во время полета расширяется и становится почти в четыре раза больше своего первоначального диаметра.

Это расширение продолжается по мере подъема до тех пор, пока воздушный шар не сможет больше растягиваться.

А после достижения максимального предела воздушный шар лопается!

Этот взрыв отправляет воздушный шар обратно на землю.

Наибольшая высота, достигаемая пилотируемым воздушным шаром, составляет 113 740,2 фута (34 668 м).

Однако говорят, что воздушный шар с нулевым давлением на самом деле может подняться на высоту 140 000 футов (42 000 м).

Предсказать, как далеко пролетит метеозонд, зимой сложно из-за сильных ветров.

Точность метеозондов

Итак, насколько точны наблюдения за погодой с помощью наполненного водородом воздушного шара? Вам интересно? Прочитайте эти пункты ниже, чтобы узнать!

На сегодняшний день несколько агентств все еще используют полеты на метеозондах для создания модели атмосферы, которая позволяет им делать прогнозы погоды.

Трехмерная модель атмосферы теперь также возможна с помощью параметров атмосферы, собранных с воздушного шара.

Инструменты, которые несет воздушный шар, помогают получать данные с разных высотных точек, что позволяет построить трехмерную модель.

Атмосферная информация, такая как влажность, температура и давление, собирается с помощью этих воздушных шаров для построения карт погоды.

Радиозонд, прикрепленный к воздушному шару, помогает измерять относительную влажность, давление и температуру по мере того, как воздушный шар поднимается.

Многие инструменты рассчитаны на экстремальные атмосферные температуры.

Эти приборы могут выдерживать такие низкие температуры, как -139 F (-95 C).

Этот воздушный шар выдерживает давление воздуха до нескольких тысячных от давления на поверхности Земли.

Эти воздушные шары также важны, потому что они используются для информирования официальных лиц о надвигающихся штормах за несколько часов до того, как они ударят.

Критические данные, предоставляемые этими воздушными шарами, такие как направление ветра, скорость ветра, относительная влажность, температура воздуха, атмосферное давление и тип облаков, могут помочь определить любое бедствие.

Метеорологические исследовательские проекты, ориентированные на авиацию, прогнозы штормов и морских волн, используют информацию с метеозондов.

Как выглядит метеозонд в ночном небе. Подготовка проекта. Метеозонд

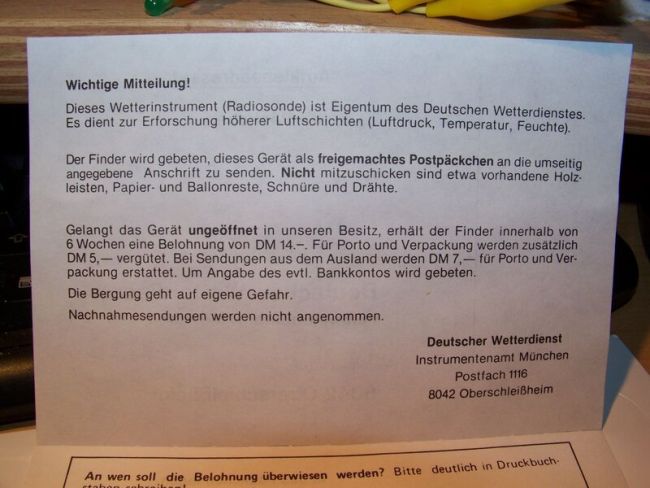

Зонд ни разу не любительский. Собственность службы погоды германии.

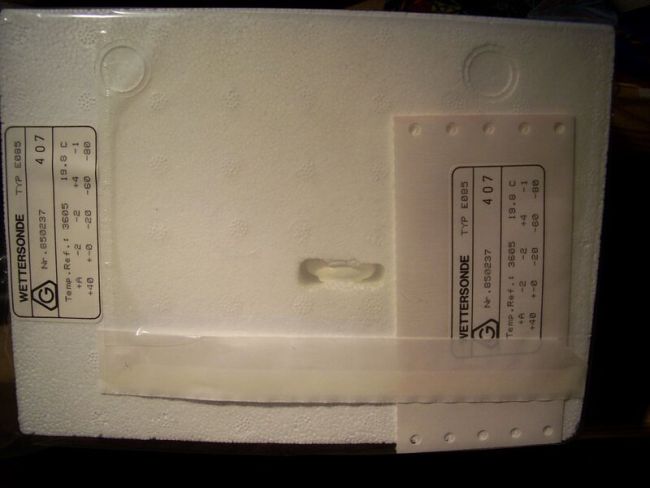

Вот так оно выглядит. В мешочке с номером. Каждый калиброван. Работает на частоте 407мгц. Конкретно я настроил 404.090, выкрутив весь сердечник.

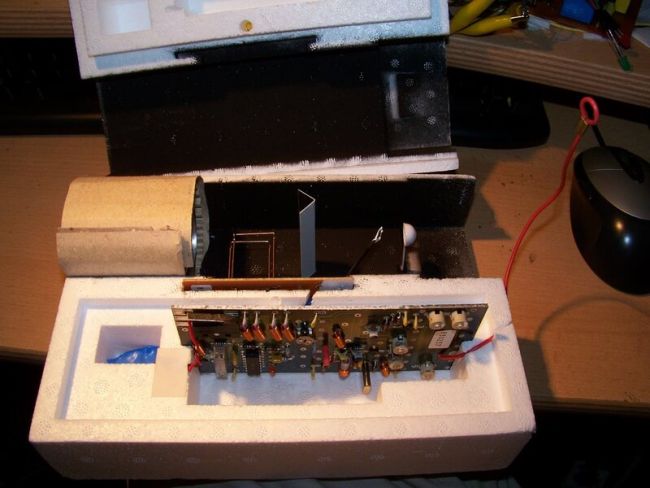

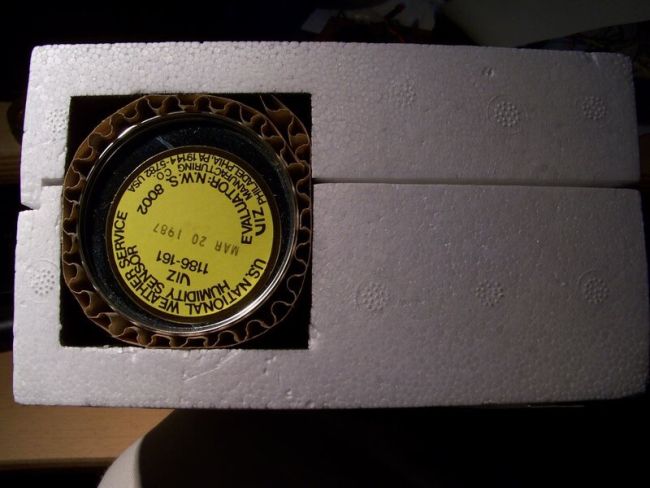

Вот тут видно уже интересное нутро. Красный провод является антенной и подвесом для баллона.

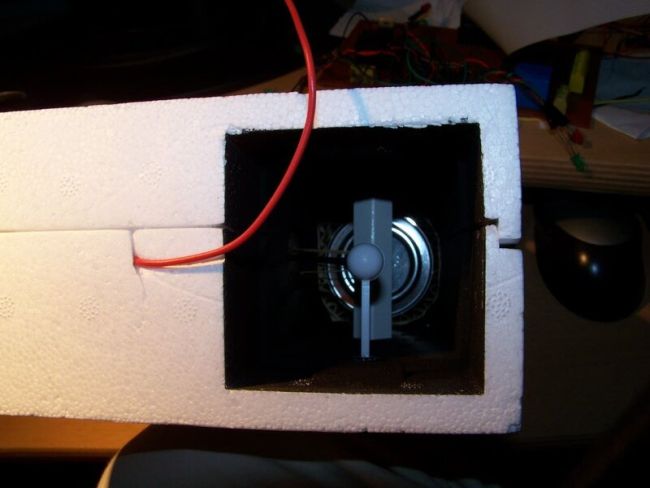

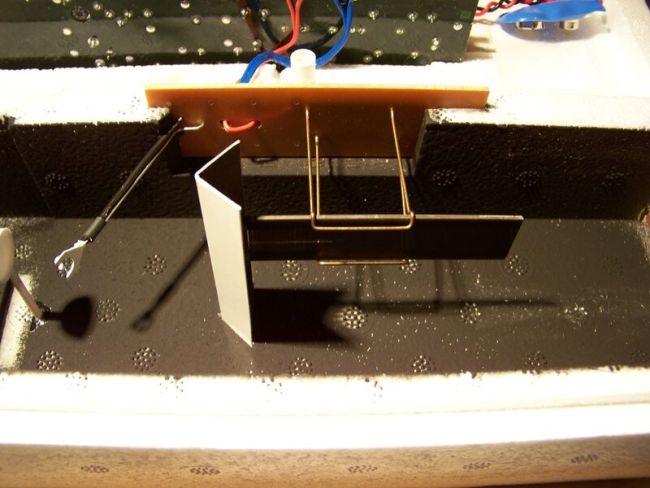

Вид сзади. Вы сейчас подумали, что это какой-то датчик влажности. Я в первый раз очень осторожно открывал, чтобы ничего не сломать. Не зря же там предупреждали о вскрытии.

На самом деле это обычная консервная банка, где герметично хранится сам датчик влажности и селикагель. А для вскрытия банки в коробке идет открывашка, только я так и не понял, как ей открывал. Я ее погнул и открыл ножом.

Вот так выглядит эта пластина.

Значит тема какая — мечты сбываются . Причём, самым неожиданным образом. В далёком детстве, нас возили всем классом на экскурсию на метеостанцию. Экскурсия была интересной и грамотно спланированной. Нам показали оборудование метеостанции, а на сладкое оставили запуск метеозонда. Метеозонд — это некий прибор, с батарейными питанием, подвешенный на воздушном шаре, наполненном гелием.

Метеозо́нд или шар-зо́нд или устар. баллон-зонд — беспилотный аэростат, предназначенный для изучения атмосферы. Состоит из резиновой или пластиковой оболочки, наполненной водородом или гелием, и подвешенного к ней контейнера с аппаратурой.

Надо сказать, что шарик а также всё, что к нему подвешено, является одноразовым. При нас шарик тогда в конце экскурсии запустили в небо, и у всех сразу возник вопрос, как они этот шарик вернут назад. Нам сказали, что шарик уже никогда не вернётся, и стало очень жаль шарик (

На фото запуск шара-зонда).

Как я выяснил позже, шарик постепенно поднимается выше и выше, замеряя в атмосфере давление воздуха, влажность, температуру и другие параметры, которые позволяют определять скорость ветра на разных высотах. При этом во время полёта прибор передает измеренные данные по радиоволнам на метеостанцию. Шарик достигает высоты около 30-40 км, на которой оболочка аэростата не выдерживает, лопается, и всё подвешенное к нему со стремительной скоростью падает на землю. По моим прикидкам, метеозонд может отнести ветром на десятки, а то и сотни километров от точки запуска. Сами понимаете, предугадать место падения зонда не представляется возможным. Тут же невольно возникает вопрос к математикам: какова вероятность падения метеозонда на проходящего по улице человека? Наша метеостанция расположена на ул.Донгузской, и как выяснилось, расположена на глиссадной прямой аэродрома Оренбург-2. Я так подозреваю, что эта метеостанция заодно работает и для нужд военного аэродрома. С запуском метеозонда всё не так-то просто! Время его запуска согласуется с службой аэронавигации Российской Федерации, с учётом того, чтобы в зоне пролёта метеозонда не было пролётов воздушных судов.

Общий вид приборов метеостанции на аэродроме «Мензелинск»

Было очень интересно посмотреть его внутри, и он тут же был разобран. Внутри в пенопласте оказалась замурована батарея, чтобы она не замерзала при полётах на большой высоте. Там ведь сильно отрицательные температуры, до -60 градусов. А также печатная плата с радиодеталями. На ней есть свободный разъём, через который перед полётом зонд подключают к компьютеру и кодируют зонд для его опознавания. После этого метеостанция принимает сигнал только этого метеозонда.

Примеров практического применения метеозонда я не нашел, так и валяется где-то в гараже. Кто-то писал в интернете, что найденные метеозонды пробовали относить на метеостанцию, а они там оказывается не нужны. Прибор этот довольно хрупкий, и при падении на землю чаще всего повреждается, увы, гарантии его работоспособности никто не даст. Как то так! Не так давно читал один блог, в котором ребята сделали самодельный зонд, на котором закрепили фото-видеокамеру в пенопластовом корпусе и устройство GPS. Запустили его, и следили за полётом. Зонд достиг около 30 км высоты, затем рухнул на землю. Ребята поехали на его поиски, и нашли! Потом долго радовали интернет снимками почти с космической высоты)))

Расскажите о ваших интересных находках и необычных мечтах?

P.S. Если вдруг соберётесь запускать что-то подобное, то начните с решения вопроса о безопасности запуска, подумайте, что будет, если пересекутся траектории зонда и самолёта. Есть разные способы уменьшения вероятности каких либо происшествий с вашим неуправляемым л.а. в воздухе, но вероятность эта остаётся в любом случае.

Метеозо́нд , шар-зо́нд или баллон-зонд — беспилотный аэростат , предназначенный для изучения атмосферы. Состоит из резиновой или пластиковой оболочки, наполненной водородом или гелием, и подвешенного к ней контейнера с аппаратурой.

Приборы позволяют измерять давление воздуха, влажность, температуру и другие параметры. Замеры перемещения шара позволяют определять скорость ветра на разных высотах. Информация, как правило, передаётся по радио («радиозонд»). До внедрения радио на метеозондах устанавливали метеорографы, которые нужно было возвращать на землю. Если шар запускают только для измерения скорости ветра, то его называют «шар-пилот».

Высотные метеозонды могут достигать высоты 30-40 км. Рекорд высоты для метеозонда составляет 53,0 км (173 882 футов). Шар был запущен JAXA 25 мая 2002 года из префектуры Ивате, Япония. Часто метеозонды принимают за НЛО.

Напишите отзыв о статье «Метеозонд»

Ссылки

Отрывок, характеризующий Метеозонд

Пьер почти не изменился в своих внешних приемах. На вид он был точно таким же, каким он был прежде. Так же, как и прежде, он был рассеян и казался занятым не тем, что было перед глазами, а чем то своим, особенным. Разница между прежним и теперешним его состоянием состояла в том, что прежде, когда он забывал то, что было перед ним, то, что ему говорили, он, страдальчески сморщивши лоб, как будто пытался и не мог разглядеть чего то, далеко отстоящего от него. Теперь он так же забывал то, что ему говорили, и то, что было перед ним; но теперь с чуть заметной, как будто насмешливой, улыбкой он всматривался в то самое, что было перед ним, вслушивался в то, что ему говорили, хотя очевидно видел и слышал что то совсем другое. Прежде он казался хотя и добрым человеком, но несчастным; и потому невольно люди отдалялись от него. Теперь улыбка радости жизни постоянно играла около его рта, и в глазах его светилось участие к людям – вопрос: довольны ли они так же, как и он? И людям приятно было в его присутствии.

Как мы запускали метеозонд на Урале. Часть 1

Запуск метеозонда в небо — есть старинная забава ученых и энтузиастов, со времен инцидента в Розуэлле (штат Нью-Мексико). Метеорологи запускают зонды для наблюдения за процессами в верхних слоях атмосферы. Кто-то запускает зонды в торнадо, чтобы узнать его структуру. Энтузиасты же, в основном, делают это для красивой картинки нашей родной планеты с высоты полета Фрэнсиса Гэри Пауэрса.

Наш хакспейс полон энтузиастов, и был лишь вопрос времени, когда мы проведем такое грандиозное мероприятие. Это время настало весной текущего года. Прохладным утром 11 апреля 2015-го, хакспейс MakeItLab вместе с сетью магазинов оптики «Четыре глаза» и несколькими другими организациями запустили метеозонд в «уральскую» стратосферу!

Надо сказать, мы решили сделать из запуска хорошее шоу, и организовали прямой видеолинк с зонда на большой телевизор. Куча школьников смогли наблюдать за собой сверху, с высоты полета быстро удаляющегося воздушного аппарата. Было очень круто! Разумеется, на борту была и обычная action-камера, которая запечатлела красоты почти-космоса. Наконец, мы отсняли наш марш бросок на 200 км за упавшим зондом. Обо всем этом читайте/смотрите под катом.

С чего все начиналось

Почти год назад наш хакспейс посетил Александр Изгагин, глава местного планетария, и предложил вместе запустить метеозонд. Принес кучу уже купленного оборудования, включая два баллона. Осталось только собрать все вместе, определиться с полезной нагрузкой, добыть гелий, и запустить аппарат в небо.

Тогда же была и сформулирована главная цель запуска — популяризация науки. Для этого предполагалось собрать много школьников на сам запуск. Устроить среди ребят конкурс на лучшее исследование, которое можно провести на борту зонда. Отправить в стратосферу что-нибудь памятное.

Но, к сожалению, пока мы неторопливо готовились к запуску, незаметно подкрались холода и снег. Так что мероприятие было решено перенести на весну 2015-го. К тому же, весной есть еще и замечательный праздник — день космонавтики. Именно к этой дате мы и запланировали торжественный запуск. Осталось только закончить начатое!

Из чего состоит метеозонд

Перед тем как приступить к конструированию, мы тщательно изучили «интернеты», и в частности опыт наших коллег из Санкт-Петербурга. Узнали, как и из чего создать метеозонд, что называется, своими руками. Так мы выяснили, что классическая схема любительского метеозонда состоит из трех основных частей:

• баллон с гелием;
• парашют;
• полезная нагрузка.

Баллон и обвязка

Метеозонды поднимаются в воздух за счет архимедовой силы, выталкивающей шар с легким газом в верхние разряженные слои атмосферы. В качестве легкого газа обычно используют водород или гелий. Первый дает большую тягу, но в смеси с воздухом очень взрывоопасен (помним Гинденбург). Второй является инертным газом, посему не горит, но и тягу дает меньшую. Раз уж мы собрались запускать зонд среди кучи детей, выбор пал на гелий.

Мы использовали хлоропреновый шар, широко используемый в рекламных целях. Собственно и покупали мы его в соответствующей организации. Судя по спецификации, максимальный объем 8-футового шара составил 7.5 куб. метров. Максимальный рекомендуемый вес груза — 4.5 кг. Вот так он выглядел в исходном состоянии. Как гигантский надувной шарик.

Парашют

Есть две распространенные схемы крепления парашюта. В первой, фал от нагрузки до шара непрерывен, а парашют с балансировочным кольцом как бы ответвляется от фала, и свободно болтается. Во второй, фал делится на два отрезка, первый из которых цепляется за центр балансировочного кольца, а второй за верхушку парашюта. Мы выбрали второй вариант.

Балансировочное кольцо нарисовали в SketchUp, и распечатали PLA пластиком на 3D-принтере. Парашют вырезали из куска брезента 1х1м. Пришили к нему восемь строп, и проделали в центре отверстие. Все края, разумеется, обработали. Вот так выглядит сложенный парашют и кольцо:

Идея работы такой схемы проста. Пока аппарат взлетает, парашют находится в натянутом состоянии, и служит частью фала. Как только шар лопается, парашют теряет натяжение и начинает расправляться.

Приборный отсек

Опираясь на мировой опыт и наши хотелки, мы решили разместить в летающем кубе следующее оборудование:

1) GPS GSM трекер отечественной фирмы X-Keeper. GPS-трекер — это устройство, которое каждые N минут отправляет через GSM сеть GPS координаты своего местоположения. В этом конкретном устройстве стояли симки двух наших крупнейших операторов. Чтобы трекер помог, ясень пень, спускаемый аппарат должен упасть в зоне действия сети одного из операторов.

2) Светозвуковой маяк с автономным питанием. Спустя несколько часов после старта это устройство начинает тревожно выть и мигать яркими светодиодами. Это должно было немного упростить поиск, особенно в темное время. По сути, простая платка на энергоэффективном микроконтроллере MSP430.

3) HD камере SJ4000 на боку модуля было суждено снимать красоты нашей планеты с заоблачной высоты.

4) Камера в полу модуля и радиопередатчик 500мВт 1.2ГГц предназначались для онлайн-трансляции при взлете.

5) Блок сбора показаний датчиков — этакий логгер — мы установили для измерения высоты полета, температуры, влажности. Кроме этого, на борт аппарата приклеили небольшую солнечную батарею, которую также подключили к логгеру.

6) LiPO аккумулятор емкостью 2200 мАч и напряжением 3S (11.1В) — для питания всего этого безобразия.

7) Особый груз — 12 юбилейных монет с изображением Юрия Гагарина, и горстку всяких важных вещей, включая детскую игрушку и ириску.

Более подробно про оборудование зонда напишем в следующей статье, а пока вот такая схема того, что с чем связано.

Сам модуль собрали из теплоизоляционного материала толщиной 30 мм. Экструдированный пенополистирол, который продается в каждом строительном магазине. Короб тщательно склеили Uhu Por клеем и обернули армированным скотчем. Получилась вот такая коробка:

Вес метеозонда, включая сам шар, фал, парашют и приборный отсек составил около 2 кг. Учитывая, что шар мы планировали наполнить 5 кубами гелия, зонд должен был взлететь с приличной скоростью 5 м/с.

Передатчик для камеры:

HD камера SJ4000:

Светозвуковой маяк собран на скорую руку:

Нижняя онлайн-камера была помещена в напечатанный на 3D-принтере корпус. Бронестекло не стали ставить, дабы не провоцировать появление росы.

Наземное оборудование

Для обеспечения трансляции видео с борта зонда использовали вот такой приемник и направленную антенну к нему. Кстати, благодаря этой антенне удалось снимать видео с расстояния в несколько километров.

Баллон гелия приобрели у местного поставщика технических газов. В подобной же конторе, добыли и редуктор для баллона. Надо сказать, без редуктора накачать шар будет непросто. При откручивании вентиля на баллоне газ попрет очень бодро, и можно будет легко порвать шар. Все наблюдатели при этом зальются веселым гномьим смехом.

Разрешение на запуск

Конечно, можно попробовать запустить метеозонд где-нибудь за городом без всякого на то разрешения. Но стоит только задуматься о том, что может натворить этот зонд в напряженном воздушном пространстве над современными городами, сразу становится не по себе. Чтобы сделать все правильно, мы заранее обеспокоились получением разрешения от компетентных служб. Началось все не очень. Полиция, ФСБ, МЧС, администрация — все открещивались от нашей просьбы, и перенаправляли друг на друга.

Как оказалось позже, вопросами запуска метеозондов занимается служба с длинным названием: зональный центр единой службы по организации воздушного движения (сокращенно ЗЦ ЕС ОрВД). Там нас попросили написать официальный запрос на запуск метеозонда, с указанием летных характеристик, а также точной даты и времени запуска. Далее, в день X, мы должны были уведомить службу о нашей готовности, и сообщить расчетные координаты падения зонда. Что мы и сделали, воспользовавшись сервисом прогноза predict.habhub.org. Наконец, после падения аппарата, следовало еще раз позвонить, и сообщить о завершении миссии.

За 1 час до старта

Итак, все готово к запуску метеозонда. Вытаскиваем оборудование на площадку запуска, и начинаем подготовку.

Включаем бортовое питание, и тем самым запускаем HD-камеру на запись, а онлайн-камеру на трансляцию. Александр Кормильцев дорезает поролон, которым мы забили пустое пространство приборного отсека.

На телевизоре появляется картинка с онлайн-камеры. Так что метеозонд теперь «видит».

Запускаем гелий в шар. Редуктор у нас был слабенький, пришлось выкрутить его на всю катушку.

Даже на максимуме пропускной способности редуктора, пришлось ждать около получаса пока шар не наполнится до желаемого объема. После того как шар приобрел угрожающие размеры, мы перемотали горловину лейкопластырем, и привязали к нему кольцо с фалом.

Последний шаг — закрываем крышку зонда. По сути, заклеиваем все тем же армированным скотчем.

Торжественный момент — загрузка монеток:

Начало закачки гелия в баллон:

Видео трансляция работает (левый нижний угол):

Старт

За несколько секунд до старта начинаем потихоньку стравливать фал вверх. Окружающие нас дети хором ведут обратный отсчет, и остановить их уже нельзя. Бортовая HD-камера вовсю работала, так что на ней хорошо запечатлен этот волнительный момент.

Онлайн-трансляция с борта

А это несколько скриншотов прямой трансляции.

После того, как шар поднялся на километр вверх (на вскидку), антенну видеоприемника пришлось нацеливать вручную:

Целиком видеотрансляция с момента отрыва от земли находится на ютубе: youtu.be/N5ZAYWiAtB0?t=3600

Поиск

Шар улетел, и нам оставалось только ждать первых GPS координат с трекера. В общем-то, вероятность того, что зонд упадет в зоне действия мобильных операторов была весьма невысокая. Всё-таки, мы живем на Урале: лес вокруг.

Но случилось то, что случилось. Спустя один час и 15 минут, на мой телефон пришла долгожданная SMS с координатами! Было ощущение, как будто мы получили первый сигнал с марсохода. С этого момента, все стали морально готовиться к путешествию. Ведь координаты указывали на точку в 200 км от города, ядрен батон!

Мы открыли веб-интерфейс трекера и стали ждать следующих координат. Каждые 10 минут поступала обновленная информация. Зонд неторопливо спускался на парашюте в район города Ирбит. Наконец, координаты перестали меняться, и мы выдвинулись в путь. Всего было три машины и 11 человек.

Десант притворяется. На самом деле всю дорогу пытались нащупать видеосигнал с передающей камеры.

Вообще, уже на карте было видно, что зонд лежит где-то в поле. Почему-то я был уверен, что поле представляет собой просто кучу земли, максимум — вскопанной. Ну все же садили/копали картошку. Но не тут то было! Оказывается, я никогда не видел весеннего удобренного поля. Мир уже не будет таким, как прежде…

Тут мы еще веселые, сразу после выгрузки. Предвкушаем поиски. Угадайте, кто единственный взял с собой резиновые сапоги?

А впереди бодрая пробежка по бескрайнему полю:

Следуя по заветным координатам, мы таки нашли его! В самой-самой жиже, но нашли!

Небольшой видеоролик с места падения:

Разбор полета

Долгая дорога домой заняла еще три часа с лишним. Наконец, достигнув к ночи нашего хакспейса, мы вскрыли приборный отсек.

Достали пакетик с монетками и стратегический контейнер с ириской.

SD-карточка с данными телеметрии. В ней-то как раз и хранится информация о высоте полета! Все очень переживали, как высоко смог подняться наш метеозонд.

Судя по графику, зонд поднялся почти на 19 километров. Конечно, если верить дешевому барометру BMP180.

И, наверное, самая ожидаемая информация — видео с HD камеры.

32-гигабайтная флешка была целиком забита. Причем, первые 2 часа — это видео непосредственно взлета и посадки. Остальное — лежание на поле.

Видео и фото полета

Ребята из «Телепорт» оперативно скомпилировали фильм о наших приключениях:

Благодарности

Мероприятие прошло крайне успешно благодаря слаженной работе всех организаторов и помощников. Так что хочется сказать огромное спасибо всем задействованным организациям:

• Сети магазинов оптики «Четыре глаза» и инициатору полета Александру Изгагину;
• Студии телетрансляций «Телепорт»;
• Информационному центру по атомной энергии.

Планы на будущее

Уже в конце мая — начале июня мы планируем очередной запуск. И к этому мероприятию у нас уже есть некоторые идеи модернизации:

Как выглядит метеозонд с земли

Метеозонд — это атмосферный аппарат, используемый для сбора метеорологических данных. Он может быть использован для измерения градиентов температуры и давления, скорости ветра, влажности и других параметров.

Как работает метеозонд

Метеозонды обычно запускают с помощью специального устройства, разработанного для этой цели. После запуска зонд начинает подниматься вверх, совершая различные измерения на своем пути. Для передачи данных используется телеметрическая система.

Одна из основных частей метеозонда — прибор, известный как радиозонд, который осуществляет измерения параметров атмосферы на высотах от нескольких метров до нескольких километров. Радиозонд совершает измерения с помощью различных датчиков и передает полученные данные на землю.

Как выглядит метеозонд

Метеозонд имеет относительно простую конструкцию. Он обычно состоит из газового баллона, к которому привязан радиозонд с приборами для измерения параметров атмосферы. В некоторых случаях метеозонды также могут использовать парашют для медленного и контролируемого снижения.

Радиозонды обычно имеют форму пластикового цилиндра или коробки. Они оснащены датчиками, которые позволяют снимать температуру, давление, влажность, скорость ветра и другие параметры на разных высотах. Система телеметрии на зонде передает собранные данные в реальном времени на приемник на земле.

Где используют метеозонды

Метеозонды широко используются в метеорологических исследованиях и прогнозировании погоды. Они также могут использоваться для изучения озонового слоя и оценки загрязнения атмосферы, проведения поисково-спасательных операций и других приложений.

Метеозонды могут использоваться как в пилотируемых, так и безэкипажных аппаратах. Безэкипажные аппараты могут выполнять более сложные миссии благодаря своей способности оставаться в воздухе на более длительное время и летать на более высоких высотах.

Общий итог

Метеозонд — это важный инструмент для сбора метеорологических данных и анализа атмосферных условий. Благодаря своей простой конструкции и способности передавать данные в реальном времени, метеозонды являются эффективным инструментом для многих приложений, от прогнозирования погоды до оценки загрязнения атмосферы и проведения поисково-спасательных операций.

• Метеозонд — это атмосферный аппарат для сбора метеорологических данных.
• Приборы на метеозонде измеряют различные параметры атмосферы на разных высотах.
• Метеозонды широко используются в метеорологических исследованиях и прогнозировании погоды, а также в других приложениях.

Метеозонд — это важный инструмент, который помогает улучшить наше понимание атмосферных условий и значительно повысить точность прогнозирования погоды.

Как выглядит метеозонд с земли

Метеозонд – это научное устройство, которое используется для сбора данных о метеорологических условиях. Зонды обычно запускают на время пассажа воздушных масс над районом, где их данные необходимы. Они используются для предсказания погоды, оценки климатического изменения и других метеорологических измерений.

Что такое метеозонд

Метеозонд – это метеорологическое устройство, которое используется для измерения различных параметров атмосферы. Зонды обычно состоят из различных модулей, включая гироскоп, барометр и датчики температуры и влажности.

Этот небольшой аппарат установлен на баллон, который может быть наполнен гелием или другими подобными газами, чтобы достичь значительной высоты. Как правило, метеозонд отправляется на высоту более 30 км, где он передает на землю данные о погоде, климате и других атмосферных условиях.

Как выглядит метеозонд с земли

Когда метеозонд запущен в атмосферу, на земле можно увидеть только маленький белый точечный объект, который плавно удаляется. Но если рассмотреть метеозонд более внимательно, то можно заметить его баллон, который похож на шар.

Баллон обычно имеет желтый или красный цвет, но часто он покрыт черной пленкой, чтобы противостоять солнечным лучам. Баллон наполнен гелием, который позволяет ему взлететь на высоты более 30 км.

На баллоне установлен основной модуль метеозонда, который собирает данные о температуре, скорости ветра, атмосферном давлении и других параметрах атмосферы. Он представляет собой контейнер, который может быть выполнен из металла или пластика, и который имеет множество датчиков для измерения различных параметров.

Как метеозонд работает

Метеозонд может быть запущен на высоту более 30 км, где он передает на землю данные о погоде, климате и других атмосферных условиях.

Метеозонд работает по простой схеме. Он представляет собой баллон, наполненный гелием или другим подобным газом, который взлетает на высоты более 30 км. На баллон установлен контейнер, в котором находятся датчики и другое оборудование для измерения различных параметров атмосферы.

Контейнер имеет встроенную систему передачи данных, которая позволяет передавать данные на землю. Эти данные обрабатываются и используются научными и другими организациями для предсказания погоды, оценки климатического изменения и других метеорологических измерений.

Заключение

Метеозонды – это важное научное устройство, которое используется для сбора данных о метеорологических условиях. Хотя на земле метеозонд выглядит как маленький белый точечный объект, на самом деле это устройство очень сложное и обширное, имеющее множество датчиков и другое оборудование для измерения различных параметров атмосферы. Эти данные играют важную роль в прогнозировании погоды и понимании климатического изменения.

Как выглядит метеозонд с земли?

Метеозонды — это устройства, которые используются для сбора данных о погоде в верхней атмосфере. Эти данные отправляются на землю, где они используются для прогнозирования погоды, анализа климата и других научных и прикладных целей.

Что такое метеозонд?

Метеозонд — это небольшое устройство, которое состоит из нескольких частей. Главной частью метеозонда является пакет приборов, который снимает данные о погоде. Этот пакет приборов включает в себя атмосферное давление, температуру, влажность, скорость и направление ветра, а также другие параметры.

Другой важной составляющей метеозонда является система передачи данных. Эта система отправляет данные на землю с помощью радиопередач, GPS или других методов связи.

Метеозонды также содержат парашют или иные системы, которые помогают им вернуться на землю после завершения сбора данных.

Как выглядит метеозонд с земли?

Когда метеозонд запускается, он выглядит как небольшой круглый баллон или сфера. В то время как метеозонд находится в воздухе, он может выглядеть как небольшая точка на небосклоне.

Часто метеозонды имеют яркий цвет, такой как оранжевый или желтый. Это делается для облегчения их поиска после того, как они вернулись на землю.

Метеозонд обычно достигает высоты от 20 до 30 километров. В этой области атмосферное давление крайне низкое, поэтому метеозонды должны быть очень лёгкими и компактными, чтобы подняться на нужную высоту.

Применение метеозондов

Метеозонды используются для многих научных и прикладных целей, таких как:

• Прогнозирование погоды. Данные, собранные метеозондами, могут быть использованы для прогнозирования погоды на день, неделю или даже на более долгий период времени.
• Анализ климата. Метеозонды используются для сбора данных о климате в определенных областях. Эти данные могут быть использованы для изучения изменений климата и разработки стратегий для борьбы с глобальным потеплением и другими изменениями климата.
• Исследование верхних слоев атмосферы. Метеозонды используются для исследования верхних слоев атмосферы, где наблюдаются сверхзвуковые скорости ветра и другие атмосферные явления.

Метеозонды — это небольшие устройства, которые используются для сбора данных о погоде, климате и других атмосферных условиях. Они имеют яркий цвет, чтобы облегчить их поиск после возвращения на землю. Метеозонды используются для прогнозирования погоды, анализа климата и других научных и прикладных целей и могут достигать высоты до 30 километров.
