Как влияет датчик скорости на работу двигателя

Датчик скорости: особенности работы, неисправности и замена

Датчик скорости – один из множества автомобильных датчиков, ответственных за выработки сигналов измерительной информации, ее передачу, дальнейшее преобразования и обработку электронным блоком управления и некоторыми другими устройства. Если в автомобиле нет ЭБУ, потребность в датчиках меньше не становится. Выход даже наименее важного из датчиков сказывается хотя бы на том, насколько комфортно будет эксплуатировать автомобиль. Поскольку датчик скорости является довольно важным компонентом, Avto.pro поможет разобраться в особенностях его устройства, разберет основные неисправности, а также расскажет, в каких случаях его сможет заменить даже неопытный автолюбитель.

Коротко о работе датчиков скорости

Вообще, автомобильные датчики скорости делятся всего на два типа: — Электронный; — Механический.

Начать стоит с механического, ведь хронологически именно он предшествовал более совершенному электронному устройству. В основе механического датчика лежит группа сцепленных шестеренок и небольшой тросик. Устанавливали такие датчики прямо на механизмах привода спидометра недалеко от КПП. Механические устройства весьма незамысловаты и обладают солидным эксплуатационным ресурсом, однако не дают точных показаний на всем диапазоне скоростей и все-таки зависят от ряда внешних условий. Чего не скажешь об электронных датчиках скорости.

Современные датчики основываются на эффекте Холла. Если сказать, что они не работают на частотно-импульсном сигнале, проще не станет, так что постараемся все разъяснить. Итак, датчик формирует так называемый импульсный сигнал, частота следования импульсов в котором имеет зависимость от скорости вращения вала. Автомобиль движется быстрее – вал вращается быстрее – датчик производит импульсы большей частоты – на спидометр выводится достоверная информация об изменении скорости в большую сторону. Разумеется, «привычный» для электроники сигнал человек понять не может. По этой причине в систему вводится контролер, подсчитывающий частоту поступающих от датчика скорости импульсов в единицу времени, а затем переводящий эту величину в человеко-понятные км/ч или миль/ч.

Электронные датчики удалось реализовать двумя способами: — С контактом от вала; — Без контакта.

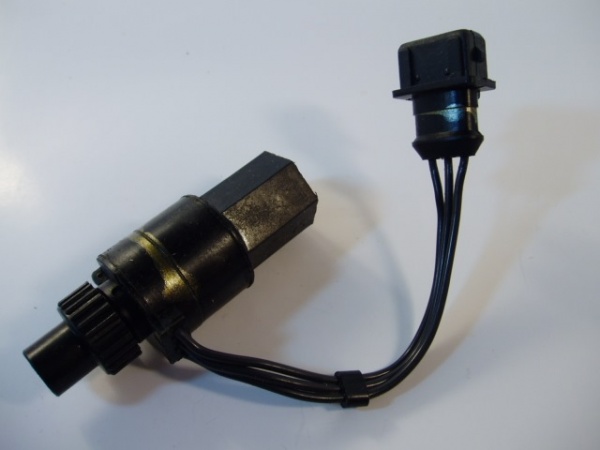

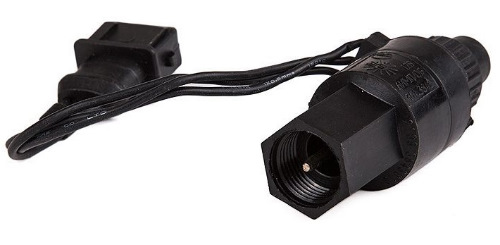

Первые датчики просто называют контактными. В них используют приводные шестерни и гибкий трос (иногда жесткий вал небольшой длины). Трос или вал служат для передачи крутящего момента от таких автомобильного моста, вала коробки передач или же раздаточной коробки. Угловое вращение переводится в электрические импульсы, которые передаются далее по системе и переводятся в человеко-понятные величины. Именно такие датчики нашли самое широкое применение в автомобильной индустрии. Причин две: они надежные, их можно использовать вместо механического привода спидометра без дорогостоящих доработок последнего.

Все более популярные бесконтактные датчики основываются на том же эффекте Холла, но технически реализуются не так, как контактные. Они используют одно из вспомогательных устройств: ротор или задающий диск. В бесконтактных датчиках эффект Холла используется в полной мере, тем временем как в менее сложных контактных – тот же эффект, магниторезистивный эффект или работа оптронов (оптроэлектронных пар).

Подробнее о контактных и бесконтактных датчиках

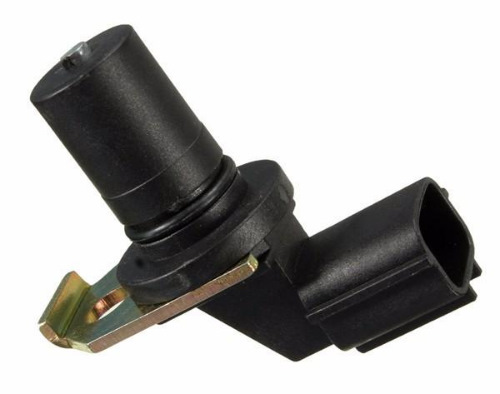

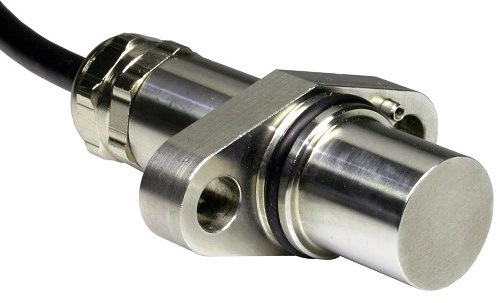

Бесконтактные датчики скорости основываются на уже упомянутом эффекте Холла, вследствие чего они не имеют подвижных частей. Суть эффекта Холла в том, что на плоском проводки, через который с противоположных сторон пропускается постоянный ток, при его нахождении в магнитном поле возникает напряжение на паре других противоположных сторон. Для работы датчиков нужно разместить на валу агрегата, которым может быть мост, редуктор или же коробка передач, импульсный диск или специальный диск. Данные элементы имеют намагниченные участки. Импульсный сигнал образуется за счет того, что ротор, отдаленный от чувствительной части автомобильного датчика с микросхемой Холла, начинает вращаться. Далее сигнал поступает к контролеру.

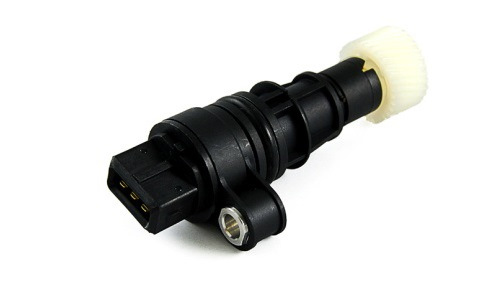

Контактные датчики скорости, использующие эффект Холла, и их одноименная микросхема с магнитом постоянно неподвижны, а магнитное поле изменяется благодаря вращению специального кольца с прорезями, иначе называемым шторкой. Само кольцо подсоединено к валу или гибкому приводному тросику, через которое вращение и передается.

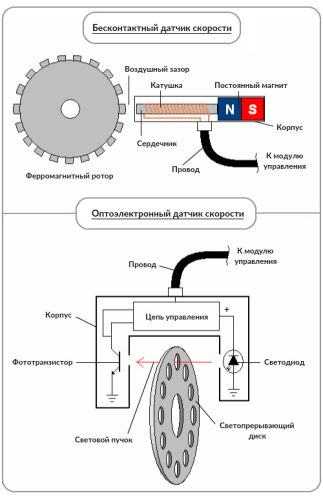

Магниторезистивные и оптоэлектронные датчики

В основе работы датчиков скорости авто может стоять магниторезистивный эффект. Во многом он напоминает эффект Холла, но лишь на первый взгляд. Суть в том, что некоторые материалы могут быстро менять свое электрическое сопротивление в случае, если они помещаются в магнитном поле. Что бросается в глаза при изучении таких датчиков, так это микросхема, в которую интегрирован магнитерезистивный элемент. Он составлен из полупроводниковых элементов. Кроме того, подобный датчик оборудован прямым приводом и многополюсным магнитом.

Оптоэлектронные контактные датчики скорости весьма просты, но это единственное их достоинство. Дело в том, что они менее чувствительны (к отклонениям основного параметра) и более инерционны (имеют большое запаздывание в измерении), нежели вышеописанные датчики. Работает датчик за счет оптопары, представляющей собой фототранзистор и светодиод, разделенные диском с прорезями. Последний закреплен на приводном валу. За счет вращения диска и прерывания светового потока между парой элементов и генерируется импульсный сигнал.

Как датчик скорости влияет на работу двигателя

В систему определения скорости введен специальный контролер, который воспринимает импульсный сигнал от датчика. Именно контролер передает сигнал электронному блоку управления, которые рассчитывает объем топлива, необходимый для оптимальной работы двигателя. К примеру, если скорость автомобиля уменьшается, уменьшается и количество топлива, которое подается двигателю. За счет этого удается существенно экономить горючее и эксплуатировать двигатель в наиболее щадящем режиме.

В случае неисправности датчика скорости блок управления не будет получать сигнал, отвечающий реальной скорости автомобиля. Топливо будет подаваться равномерно вне зависимости от того, как сильно водитель вжимает педаль газа. На практике выходит так, что горючее расходуется с избытком, а силовой агрегат иногда работает с рывками. Статистика показывает, что исправный датчик позволяет экономить порядка 2 литров топлива на 100 километров пробега. Еще одна особенность современных автомобилей с датчиками скорости на основе эффекта Холла: неисправность электроусилителя руля при неисправном датчике (ошибка P-0501).

Почему датчик скорости выходит из строя

Как и практически все электронные компоненты авто, датчик страдает в первую очередь от окисления контактов и нарушения целостности проводки. Зачастую проблему удается выявить в ходе визуального осмотра, хотя для верности стоит воспользоваться тестером. Каждый из контактов нужно отсоединить и проверить. Окислившиеся и просто грязные контакты нужно очистить и покрыть специальной смазкой. Другое слабое место наиболее распространенных систем определения скорости авто: тросик спидометра. Со временем он надрывается сразу в нескольких местах, что в итоге сказывается на правильности определения скорости автомобиля. Старый тросик нужно менять, а перед установкой на всякий случай покрыть машинным маслом.

Как ни странно, но наиболее распространенные и с виду надежные системы определения скорости не терпят езды с резкими повышениями скорости. Из-за этого быстро нарушается целостность пластикового хвостика в датчике. Также начинает расслаиваться и трескаться тросик. Как и было сказано выше, тросик нужно смазывать. Плотность крепления пластикового хвостика нужно контролировать – она должна быть высокой, что предотвратит последующее разбалтывание гнезда крепления.

Неисправность датчика скорости

Как и было указано выше, датчик нужно осмотреть. На разных автомобилях датчик скорости расположен по-разному, но, в общем и целом, все автоконцерны стараются расположить его ближе к коробке передач. В большинстве случаев для доступа к датчику нужно снять корпус воздушного фильтра – устройство находится примерно на одной с ним линии. Часто его располагают прямо над главной передачей. Обычно датчик крепится гайкой. Когда датчик снят, нужно проделать следующее: 1. Определиться с клеммами: заземления, импульсного сигнала и напряжения; 2. Контакт вольтметра подключить к клемме импульсного сигнала, а второй контакт заземлить на корпус автомобиля или какую-либо металлическую деталь ДВС; 3. Прокрутить ось датчика куском пластика. Показатели частоты и вращения на вольтметре должны расти по ходу увеличения скорости вращения оси датчика.

Такая проверка актуальна только для датчиков, использующих эффект Холла. Нечто подобное можно провернуть и не демонтируя датчик. Для этого нужно вывесить ведущее колесо на домкрате, аналогичным образом подключить вольтметр или другой измерительный прибор, после чего провернуть вывешенное колесо и следить за показателями напряжения и частоты.

Выбор нового датчика

В современных интернет-магазинах поиск можно вести и по кодам, и по данным автомобиля. Часто алгоритм поиска выглядит так: ввести данные автомобиля, получить код, продолжать поиски в других местах. Советуем автолюбителям сохранять коды подходящий устройств и их аналогов.

В автомобиль с механическим датчиком можно поставить электронную модель устройства. Для этого достаточно определить модель и год выпуска транспортного устройства и передать эту информацию специалисту. Далее он подберет и установит подходящий датчик, гнездовые колодки, кабели и тахограф. Стоит отметить, что иногда для установки более современного датчика нужно использовать специальный переходник.

Экскурс по производителям

Это самые известные производители, чьи датчики входят в оригинальную комплектацию подавляющего большинства автомобилей. По сути, автолюбитель может купить практически полную копию оригинала, но по более низкой цене. При выборе датчика особенно важно руководствоваться тем, какая фирма его произвела. Здесь стоит обратить внимание в первую очередь на известных европейских, корейских, японских и американских производителей. Т.н. упаковщики первого звена тоже могут приятно вас удивить, но подобных упаковщиков на рынке не так уж и много – их имена легко будет запомнить.

Установка нового датчика

С учетом довольно большого количества датчиков различных типов, демонтаж и установка может несколько отличаться в зависимости от модели и года выпуска автомобиля. В одних случаях устройства имеют тросовый привод, вследствие чего тросик тоже нужно отсоединять, а в других устройство выглядит очень просто: корпус из гладкого пластика с отверстием под крепежный элемент. В общих чертах замена датчика скорости выглядит так: — Выключить зажигание или же отсоединить клеммы аккумуляторной батареи; — Найти старый датчик и демонтировать его. Понадобится или пара отверток (шлицевая и крестовая) с плоскогубцами, или ключ на 10 или 22 с той же парой отверток. Для откручивания тросика контактного датчика лучше использовать плоскогубцы; — Поддев выкрученный датчик, снять его. Рекомендуется продолжить очистку пространства вокруг устройства. Здесь особенно пригодится очиститель тормозов; — Установить новый датчик.

По факту, чем более современный у вас автомобиль, тем проще будет найти датчик и тем проще окажется его замена. Если работать приходится со старым датчиком, то все действия должны быть максимально деликатными – в устройстве есть чему ломаться.

Вывод Датчик скорости является очень важным компонентом всех современных и морально устаревших автомобилей. В случае его выхода из строя транспортное средство становится менее экономичным, а его владелец рискует не получить реальной информации о том, с какой скоростью он движется. Разумеется, все это чревато неприятными последствиями. Если вы заметили, что спидометр работает некорректно, стоит как можно раньше проверить и его, и соответствующий датчик. Подобрать новое устройство несложно, а его замена может быть произведена за считаные минуты.

Устройство и принцип работы датчика скорости

Современные транспортные средства уже давно не измеряют скорость устаревшим механическим методом – через вращающийся тросик. Сейчас используются специальные устройства, работа которых основывается на эффекте Холла. Датчик работает в паре с контроллером, принимающим от него электромагнитные импульсы, и мгновенно вычисляющим текущую скорость передвижения транспортного средства. Процесс вычисления происходит по такой схеме: каждый пройденный километр пути датчик посылает контроллеру строго определенное число электромагнитных импульсов – 6004.

Чем выше текущая скорость авто, тем с большей интенсивностью передаются импульсы на контроллер, что позволяет последнему точно определять с какой скоростью ТС движется в настоящий момент. Кроме определения скорости, этот датчик выполняет еще одну немаловажную функцию. Когда транспортное средство “катится” накатом, и его скорость не превышает, импульсный датчик скорости не блокирует поступление топлива, способствуя его экономии. Принцип работы датчика скорости достаточно прост, но, если возникают неисправности, это неизбежно сказывается на работе двигателя в целом.

Как влияет датчик скорости на работу двигателя

Исправный датчик скорости передает сигнал в контроллер, который в свою очередь отправляет данные о текущей скорости в электронный блок управления двигателем. На основании этих данных осуществляется расчет подачи топлива и, если водитель убирает ногу с педали газа, подача топлива резко уменьшается, что позволяет двигателю расходовать его достаточно рационально. Возникающие неисправности с датчиком приводят к тому, что блок управления не получает необходимой информации.

При этом, ЭБУ устанавливает текущие обороты на значение 1500/мин и деактивирует режим отсечки подачи топлива. Все это приводит к существенному перерасходу топлива, а также к неравномерной работе самого двигателя, который работает с рывками. Для справки – работающий режим отсечки подачи топлива помогает экономить до 2-х литров горючего при движении в городской черте. Кроме этого, датчик скорости влияет на корректное переключение передач автоматической коробкой. Если он неисправен, не будет работать круиз-контроль, а на некоторых моделях авто будут отмечаться и перебои в работе электроусилителя руля.

Основные причины неисправности ДС автомобиля

К наиболее распространенным проблемам с этим устройством, можно отнести обрыв электрической цепи, поэтому самостоятельную диагностику оптимально начинать с контроля электрических контактов и самих проводов. Они прозваниваются тестером и проверяются визуально. Часто можно наблюдать их облом сразу после пластикового разъема, а также в области выпускного коллектора.

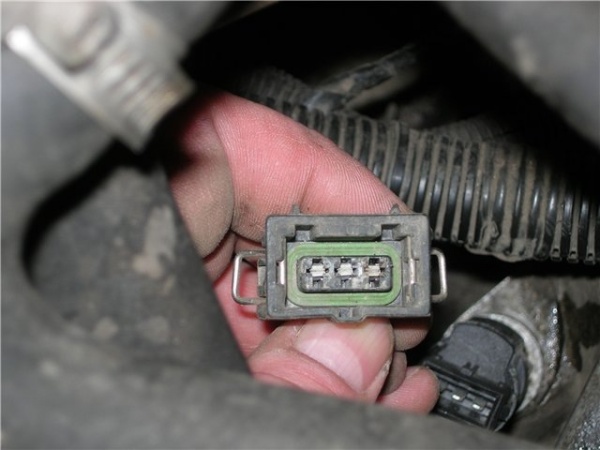

Все контакты необходимо разъединить и проверить. Как правило, влага и соль способствуют быстрому окислению контактов, что приводит к прерыванию электрической цепи. При обнаружении такой ситуации контакты зачищаются и смазываются смазкой. Обязательно следует проверить трос спидометра – при длительной эксплуатации на нем появляются разрывы, препятствующие нормальной работе датчика. Чтобы избежать проблем с тросиком, его необходимо периодически смазывать моторным маслом. Чтобы самостоятельно заподозрить о неисправности датчика скорости, следует обратить внимание на следующие признаки:

• отказ или некорректная работа спидометра;
• отсутствие стабильности работы двигателя на холостом ходу;
• внезапно увеличившийся расход топлива;
• двигатель резко теряет мощность.

Часто о проблемах с датчиком может свидетельствовать самостоятельная остановка двигателя, работающего в режиме холостого хода при движении накатом, либо при нажатии педали сцепления для переключения передачи. Как правило, при обнаружении вышеперечисленных проблем требуется замена прибора.

Самостоятельное тестирование

Перед тем как проверить датчик скорости, следует выяснить поступает ли на контакты электрическое напряжение. Следует понимать, что поскольку функционирование датчика основывается на эффекте Холла, контакт, предназначенный для передачи импульсов, проверяется лишь при кручении, а в его отсутствии – напряжение на прибор подаваться не будет. Его нормальные значения при проверке мультиметром могут колебаться в пределах значений от 0,5 до 10 В. Способов самостоятельного тестирования датчика скорости три.

1. При таком способе диагностики потребуется предварительный демонтаж устройства. При помощи цифрового мультиметра следует отыскать среди контактов тот, через который ведется передача импульсов. Плюсовой щуп мультиметра замыкается на него, а минусовой – на корпус авто. После этого ось самого датчика необходимо начать вращать с малой скоростью – мультиметр покажет небольшое напряжение, которое должно возрастать параллельно с увеличением скорости вращения оси.

1. Второй способ позволит обойтись без снятия устройства. Потребуется домкрат, посредством которого приподнимается одно из ведущих колес автомобиля. Щупы мультиметра замыкаются с контактами датчика скорости, и начинается ручное вращение колеса – в этот момент мультиметр должен показать появившееся на контактах напряжение, растущее по мере увеличения скорости вращения. Если этого не происходит – датчик неисправен и подлежит замене.
2. В том случае, если мультиметр отсутствует, а проверку провести необходимо, можно воспользоваться контрольной лампочки на 12 В. Порядок действий при такой проверке идентичен 2-му способу, но вместо мультиметра, к контактам датчика скорости присоединяются контакты контрольной лампочки. Если датчик исправен, лампочка загорится при вращении колеса.

При использовании второго и третьего способа имеет смысл проверить и привод устройства. Он отыскивается на ощупь, и при вращении колеса оценивается стабильность вращения привода.

Как самостоятельно заменить датчик скорости

Прежде чем начинать процедуру замены датчика скорости, следует выполнить вышеуказанные мероприятия по его диагностике, и лишь после этого целесообразно осуществлять замену. При этом, следует обратить внимание на качество вновь приобретаемого устройства – лучше использовать европейские или отечественные датчики, но никак не произведенные в Китае. Помимо качества самих материалов, в отечественных приборах все контакты, на которые могут воздействовать неблагоприятные факторы окружающей среды, залиты лаком, что существенно продлевает срок эксплуатации.

Кроме того, из всех вариантов следует предпочесть вариант устройства не с пластиковым хвостовиком, а с металлическим. Пластиковый хвостовик изнашивается гораздо быстрее, особенно, если водитель предпочитает агрессивный стиль вождения и высокую скорость. Для облегчения процесса замены, машину лучше загнать на яму или поднять подъемником. Узнать о том, где находится датчик скорости можно в руководстве по эксплуатации конкретного автомобиля.

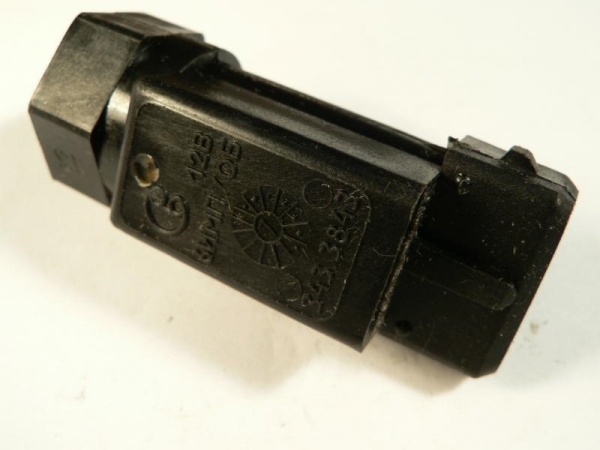

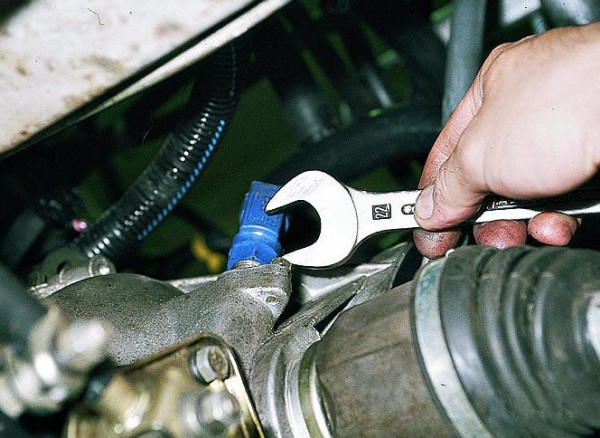

После его обнаружения, следует очистить его от загрязнений, предварительно выключив зажигание или отсоединив клеммы с аккумуляторной батареи, и попытаться его открутить. Если с первого раза не получается, прилагать чрезмерные усилия не рекомендуется – лучше обработать соединение WD-40 и немного подождать. После успешного демонтажа, устанавливается новый прибор, соединяются разъемы датчика скорости и подключается питание на АКБ. О том, как выполнить самостоятельную замену рассказано на видео:

Можно ли продлить срок службы датчика скорости

Поскольку устройство датчика скорости не отличается особой сложностью, а процедура замены сложностью, многие автовладельцы не уделяют этому устройству какого-либо внимания, что в определенной степени способствует быстрому выходу его из строя. В особенности рискуют те водители, кто предпочитает езду на высоких скоростях, а установленный датчик имеет пластиковый хвостовик, который быстро разбивается тросиком.

Частой причиной неисправности может становиться и сам тросик. На него постоянно оказывает негативное воздействие такие факторы, как влага и реагенты, которыми обрабатываются дороги, в результате чего он теряет первоначальную эластичность и начинает расслаиваться. Оплетка тросика также теряет свою эластичность. Чтобы не допустить преждевременного перетирания тросика имеет смысл периодически обрабатывать его машинным маслом, которое закачивается под оплетку через шприц.

Отдельное внимание следует уделять хвостовику датчика скорости в том месте, где происходит соединение самого датчика и троса. Если хвостовик пластиковый –то плотности крепления, поскольку если оно разбалтывается в процессе эксплуатации автомобиля, посадочное место может быть разбито. Такая неприятность приведет к тому, что датчик перестанет работать, а ремонту его хвостовик не подлежит – придется менять все устройство.

Следует знать, что контакты датчика скорости также нуждаются в периодической очистке, поскольку на них постоянно воздействует влага и реагенты, приводя к их окислению. Помимо ухудшения проводимости электрического напряжения, это может приводит и к возникновению короткого замыкания, которое гарантированно выведет чувствительный прибор из строя.

Датчик скорости: варианты замены ДСА

Датчики в структуре автомобилей представляют собой своеобразных шпионов, сообщающих «старшим» узлам машины и непосредственно водителю некоторую информацию о функционировании той или иной системы. Благодаря этим данным, отмеченные ранее получатели принимают конкретные решения для организации дальнейшей работы транспортного средства. Подобные шпионы установлены в конструкции любого автомобиля и притом в немалом количестве. Одним из основных среди них, безусловно, является датчик скорости. Хотите знать о нём больше? Тогда обязательно ознакомьтесь с сегодняшней статьёй, детально описывающей то, как работает, ремонтируется и на что влияет датчик скорости современной машины.

Принципы работы и устройство датчика скорости

Принципы работы всех транспортных средств с течением времени всерьёз улучшались. Так, механические определители скорости, основанные на анализе вращения специальных тросов, канули в лету, а на смену им пришли цифровые датчики скорости. Как работает обычный представитель подобных устройств? Крайне просто, по эффекту Холла, то есть посредством анализа электрических импульсов, поступающих от вращающегося колеса. Если быть точнее, то типовой датчик скорости автомобиля (в сокращении – ДСА) представляет собой небольшой элемент привода спидометра и располагается, как правило, в области КПП двигателя.

Сегодня принято выделять три вида датчиков:

• язычковые;
• индуктивные;
• основанные на эффекте Холла (современные электронные датчики скорости).

«Холловские» идентификаторы являются наиболее используемыми в современном автомобилестроении и применяются в конструкции большинства машин. Подобный датчик измерения скорости движения машины работает на основе явления Холла, которое предполагает определение некоторых физических показателей (в нашем случае именно скорости движения) за счёт анализа частоты электромагнитных импульсов. Рассматривая принцип работы устройства более детально, стоит выделить следующие основные этапы его функционирования:

1. Импульсный датчик скорости монтируется в привод спидометра, который отслеживает частоту вращения одного из колёс, и вместе с ним формирует единую электроцепь;
2. Определитель скорости сделан так, что в процессе своего функционирования на 1 километр продвижения автомобиля передаёт специальному контроллеру 6004 электронных импульсов. Частота передачи импульсов пропорционально увеличивается с увеличением скорости движения машины;
3. Анализируя данное изменение, раннее отмеченный контроллер электронным «мозгом» высчитывает точную скорость движения автомобиля в данный момент времени и передаёт полученные показатели на управляющие блоки некоторых узлов транспортного средства (инжектор, карбюратор, ГБО и т.п.), а также – водителю через спидометр. Отметим, что сопротивления датчик практически не имеет, поэтому его физическая конструкция ни капли не влияет на получаемую в итоге скорость.

В целом, разобраться с современными датчиками, измеряющими скорость движения машины, очень просто. По сути, работают подобные устройства по принципу датчиков Холла, которые уже были детально рассмотрены в одной из статей на нашем ресурсе.

На что влияет датчик скорости движения

Теперь, когда устройство и принципы работы скоростных определителей детально освещены, не лишним будет ответить на часто задаваемый вопрос, а именно – «На что влияет датчик скорости?». Для ответа на него, в первую очередь, стоит рассмотреть основное предназначения данного устройства. На сегодняшний день предназначений у него несколько, а точнее 2 основных:

• Первое – это, несомненно, информирование водителя о скорости движения транспортного средства, чтобы тот мог полностью соблюдать ПДД. Тут, пожалуй, объяснений не требуется;
• Второе – также информирование, но уже не водителя, а других узлов машины о текущей скорости движения автомобиля. Наиболее важна эта информация для топливнораспределительных узлов машины: инжектора, карбюратора или редуктора ГБО. Именно основываясь на показателях датчика скорости, электроника этих деталей организует работу мотора на холостом ходу или при его движении по инерции. Из этого можно сделать вполне логичный вывод – от исправности скоростного идентификатора зависит правильность работы двигателя. То есть, при перерасходе топлива вполне можно грешить и на неисправности датчика скорости. Такая вот странная причина известной многим проблемы, а ведь при её появлении многие автомобилисты начинают проверять инжекторы, карбюраторы или другие топливные узлы, совершенно забывая о рассматриваемом сегодня устройстве.

Отвечая на вопрос по поводу того, на что влияет датчик скорости, можно дать два совершенно точных ответа:

1. На безопасность дорожного движения;
2. На правильность и стабильность работы автомобиля.

Зная об этом, наверное, каждый водитель перестанет пренебрежительно относиться к ситуациям, когда датчик скорости неисправен, и будет стараться вовремя принимать соответствующие меры.

Скоростной идентификатор в конструкции автомобиля

Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:

• Как проверить датчик скорости на правильность функционирования?
• Где находится датчик скорости?
• Как снять датчик скорости?
• Какова схема подключения датчика скорости?
• Как заменить датчик скорости?

и многие другие будет невозможно.

Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика). Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП. Выглядит деталь практически всегда аналогично представленным ниже изображениям:

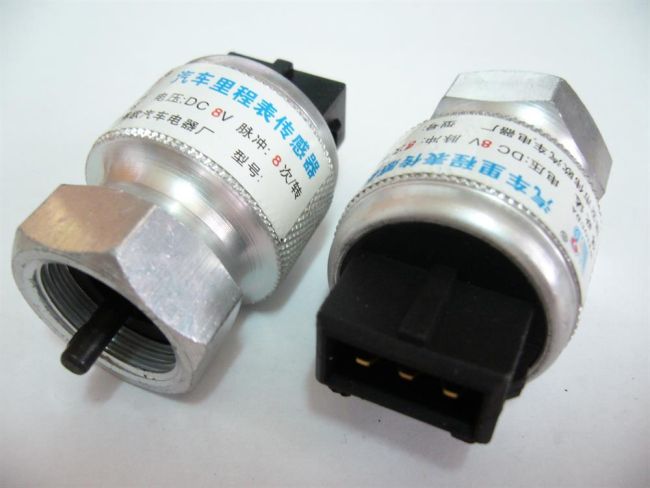

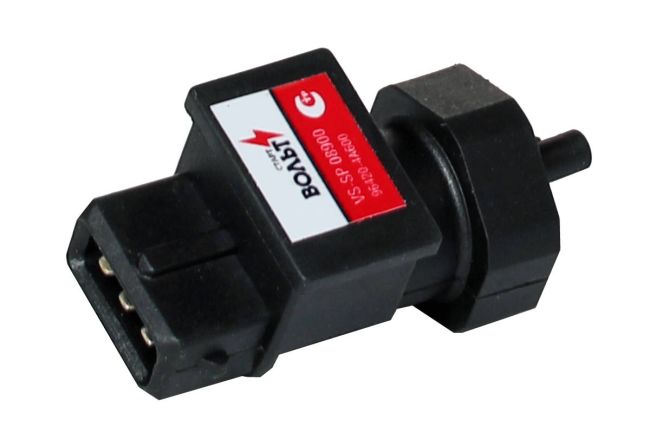

Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:

• сам датчик от привода спидометра;
• непосредственно на спидометр;
• главное реле;
• «землю»;
• контроллер;
• в некоторых случаях – иные узлы машины.

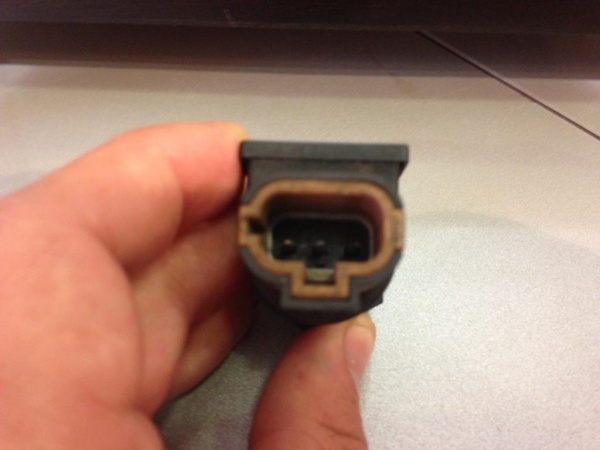

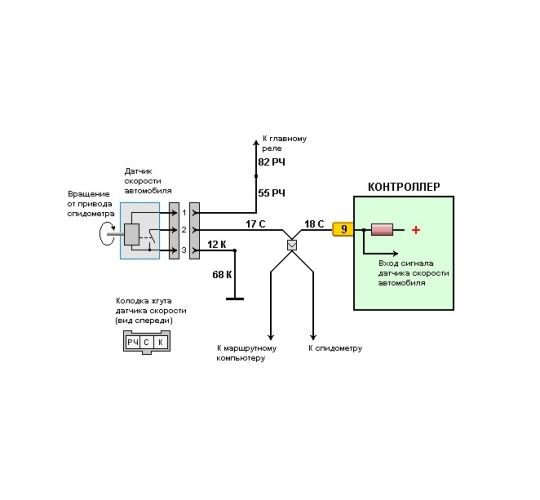

Нередко схема контактов датчика скорости соответствует следующей картинке:

Как видите, в плане расположения и подсоединения устройства особых сложностей не имеется. Более детально о том, как проводится проверка и снятие датчика скорости, читайте ниже.

Ремонт детали: симптомы неисправности и процедура замены

Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты. Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора. Зачастую в перечень симптомов неисправности датчика входит:

• некорректное отображение данных на спидометре или его полная дисфункция;
• самопроизвольное глушение или отказ работы двигателя на холостом ходу;
• некоторые проблемы в работе мотора при движении машины по инерции;
• увеличение расхода топлива;
• присутствие ошибки на приборной панели или бортовом компьютере о неправильной работе ДСА.

Однако даже отмеченные признаки – не явный показатель неисправности узла. При их появлении менять устройство сразу же не стоит, важна качественная проверка датчика скорости на правильность функционирования. Проверяется он не сложно, а именно посредством организации следующих операций:

1. Поддамкрачиваем колесо, к которому присоединяется привод спидометра;
2. Находим сам датчик и подключаем к его контактам мультиметр;
3. Вращаем колесо.

Напряжение на вольтметре есть – работа устройства в норме, отсутствует – требуется замена.

Замена датчика скорости проводится также очень просто. Порядок процедуры таков:

1. Диагностируем неисправность идентификатора описанным выше способом;
2. Снимаем старый датчик;
3. Меняем его на новый. Ремонт окончен.

Примечание! При работе с датчиком скорости немаловажно отключать зажигание, так как при наличии напряжения в цепи и подключении вольтметра может случиться замыкание узла, что точно выведет его из строя.

Пожалуй, на этом по датчику скорости современных машин можно заканчивать. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!

Высокий расход и неровные обороты: что будет, если сломается датчик скорости, и как его чинить?

Есть в машине один датчик, поломка которого в одних случаях опасна мелочью типа отказавшего спидометра, а в других приводит к действительно неприятным последствиям. Речь идёт о датчике скорости. Не о том, который стоит на ступице и обеспечивает работу ABS (его часто так и называют – датчик ABS), а о том, который стоит где-нибудь на коробке передач, раздатке или редукторе. Почему в некоторых случаях его поломка не слишком опасна, а в других обеспечивает серьёзную головную боль владельцу автомобиля? Тут всё зависит от того, какой тип ДСА (датчика скорости автомобиля) используется и для для чего он нужен в конкретной машине.

Есть контакт, нет контакта​

Все датчики скорости можно условно разделить на две большие группы. В первую группу входят довольно примитивные механические устройства, которые сейчас свой век практически отживают. Такие датчики – это просто набор шестерёнок, который обычно стоит где-нибудь на коробке передач. К нему присоединяется одна единственная деталь – тросик привода спидометра. Тросик идёт непосредственно к спидометру. В этом случае ДСА всего лишь крутился валом коробки, тросик соединяется с механизмом спидометра, который показывает скорость автомобиля в зависимости от скорости вращения вала коробки передач. Всё очень просто и не слишком точно. Зато вполне надёжно.

Ломался такой датчик редко. Чаще выходил из строя тросик привода спидометра, а не сам датчик, но результат при обеих поломках всегда был одинаковым: стрелка спидометра беспомощно ложилась на ноль и никак не реагировала на скорость автомобиля. Грустно, печально, не очень удобно, но на параметры работы всех остальных систем автомобиля эта поломка никак не влияла. Как он ехал с датчиком, так ехал и без него. Только непонятно, с какой скоростью.

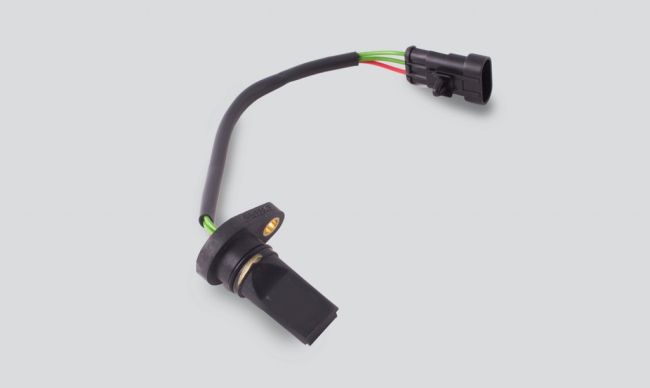

На новых автомобилях такое устройство не встретишь. Сейчас стали популярными датчики второй группы – электронные. В большинстве случаев они передают не механическое вращение из коробки передач или редуктора, а сигнал об их скорости вращения электронному блоку управления (ЭБУ). А уж тот по своему алгоритму считает скорость, передаёт её спидометру, а он в свою очередь показывает её стрелочкой водителю. Говорю «в большинстве случаев», потому что иногда сигнал может идти прямо к контроллеру спидометра, который передаёт данные ЭБУ. Но сути дела это не меняет. Главное, что электронный датчик способен менять параметры работы двигателя. И вот поэтому выход из строя такого ДСА обязательно скажется не только на работе спидометра, но и на работе мотора. Чуть подробнее на этом остановимся ниже, а пока посмотрим, как устроены современные электронные датчики скорости.

Их тоже можно поделить на две группы: контактные и бесконтактные. Первые по принципу работы похожи на простые механические ДСА. В них есть механическая связь коробки передач (или раздаточной коробки, или редуктора) с непосредственно датчиком. Связь обычно реализуется таким же простым тросиком или валом. Но на этом всё сходство заканчивается, потому что дальше начинает работать не столько механика, сколько электричество. Точнее, эффект Холла (напомню: это такое физическое явление, основанное на том, что во время размещения проводника с постоянным током в магнитном поле возникает электрическое напряжение). В итоге формируется сигнал, который далее может идти либо сразу на спидометр, либо сначала в ЭБУ. Датчики такого типа так и называются – контактные датчики на основе эффекта Холла. И это наиболее популярная конструкция.

Помимо контактных датчиков на основе эффекта Холла существуют и бесконтактные датчики Холла. В этом случае реперный (задающий) диск может стоять на любом валу, скорость вращения которого прямо пропорциональна скорости движения автомобиля (например, на том же вторичном валу КПП).

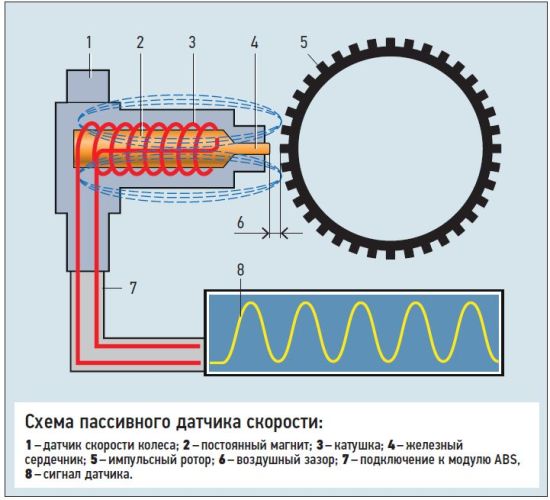

Вместе с этим, помимо эффекта Холла датчики могут использовать и другие эффекты. Существуют ДСА, основанные на магниторезистивном эффекте или на оптоэлектронном. В первом случае в датчике есть магниторезистивный элемент, который способен менять своё сопротивление в магнитном поле. Тут есть некоторые общие черты с датчиком Холла, но эффект использован всё же другой. Ну а оптоэлектронные датчики – одни из самых простых. В них сигнал образуется с помощью пары – светодиода и фототранзистора. Между ними на валу (или с помощью связанного с ним привода) вращается диск с прорезями, фототранзистор «считает» вспышки от светодиодов и генерирует сигнал с данными о скорости вращения вала для своего контроллера.

Наверное, многие уже заметили, что с технической точки зрения датчики скорости очень похожи, например, на датчики положения коленвала. Они используют те же эффекты и по сути решают похожую задачу: фиксировать вращение и передавать данные о его скорости блоку управления. Только ДПКВ «наблюдают» за мотором, а ДСА – за трансмиссией.

Что, если сломается?

Теперь поговорим о том, для чего используется датчик скорости. Первая его функция очевидна: без него не может работать спидометр. Но, как я уже говорил, современные датчики намного умнее старых железяк с тросиком. Поэтому и задач у них намного больше.

Используя сигнал с ДСА, блок управления может корректировать состав топливной смеси и угол опережения зажигания. Причём он это делает не только исходя из данных скорости, но и учитывая ускорение и замедление автомобиля. За один только километр пути ДСА может передать ЭБУ до 25 тысяч сигналов (хотя обычно всё-таки количество импульсов скромнее – шесть тысяч), так что этот датчик отлично замечает все изменения скорости, а не только скорость в отдельно взятый момент. И эти данные ЭБУ постоянно использует и для коррекции смеси, и для коррекции зажигания. Это нужно не столько для обеспечения динамики, сколько для топливной экономии (хотя и для динамики тоже). Поэтому если сигнал от ДСА пропадёт, машина иногда на это может отреагировать только ростом расхода топлива. Но возможны и другие проявления смерти датчика: неровные холостые обороты или внезапные рывки или провалы при наборе скорости. Ну и никто не отменял лампу Check Engine, которая может загореться из-за ошибки ДСА.

Другая функция этого датчика – обеспечение работы некоторых систем, связанных с активной безопасностью и комфортом. Некоторые системы динамической стабилизации используют данные о скорости для адекватной работы, поэтому их ошибки могут быть тоже вызваны некорректными или отсутствующими данными от ДСА. Ну и немного реже встречаются неисправности в рулевом управлении. В этом случае датчик скорости помогает изменять усилие на руле в зависимости от скорости движения автомобиля (на высокой скорости усилие на руле должно расти, а на месте руль должен крутиться проще, например, для парковки). Так что забарахливший датчик скорости может обеспечить целый букет неизвестно откуда взявшихся «глюков».

Само собой, возникает вопрос: а как проверить датчик скорости?

Немного диагностики и грусти

Очень хорошо, если есть ошибка, которую можно считать сканером. Вроде бы, виновника «тупизны» машины можно обнаружить сразу. Но не стоит тут же бросаться менять этот датчик. Он выходит из строя редко, а вот его проводка может подвести в любой момент. Поэтому сначала надо всё же проверить именно её, особенно внимательно проверив все разъёмы (они окисляются первыми).

К сожалению, своими силами, без опыта и осциллографа, более-менее точно можно проверить только один датчик – тот, работа которого построена на эффекте Холла. Принцип проверки довольно простой: один щуп вольтметра нужно прижать к «массе» автомобиля, второй – к клемме импульсного сигнала. И при включенном зажигании заставить датчик крутиться. Это можно сделать по-разному. Кому-то удобнее снять датчик и крутить его чем-то подходящим, кто-то предпочитает поддомкратить колесо и крутить его. Тут всё по своему желанию, как хочется. Главное – найти нужные контакты. Если датчик рабочий, при его вращении будут заметны скачки напряжения. Если вольтметр на вращение не реагирует, датчик мёртв. Или вы его неправильно подсоединили к мультиметру, что тоже возможно.

Все остальные датчики, к сожалению, таким способом проверить нельзя. А как их проверять осциллографом, рассказывать не буду. У кого осциллограф есть, он и так это знает, у кого его нет, тот не станет его покупать только ради проверки ДСА. И это правильно. Так что придётся смириться и проверять его в сервисе.

Советов по замене датчика скорости давать не буду. Они очень разные, и тут всё зависит от машины. Где-то его снять легко, а где-то придётся помучиться. Так что в любом случае надо изучать мануал по собственной машине. И совет тут будет только один: не надо пытаться подбирать похожие датчики. Ставить нужно именно тот, который стоит с завода. Даже если датчик встал на место родного как положено, а машина не возражает против «колхозного» ДСА, из-за немного других характеристик он может показывать совсем не то, что должен показывать заводской датчик. И вряд ли после такой замены машина поедет лучше. Конечно, подобрать хороший аналог от известного производителя – дело святое, но ставить что попало не надо. Выйдет себе дороже.
