Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

Читайте также:

Где хранить велосипед в москве

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Рассмотрим, как установить такое соединение:

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Читайте также:

Как поменять ремень гур на шевроле круз

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Как включить elm327 без автомобиля

О том, как установить программу для работы диагностического автомобильного сканера. Читайте, как пользоваться ELM327 разных поколений, типов и методов подключения.

С какими автомобилями совместим сканер

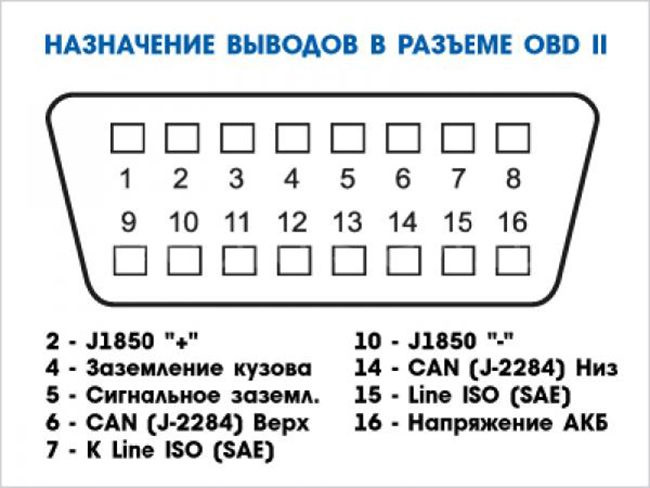

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Читайте также:

Поцарапал дверь машины что делать

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

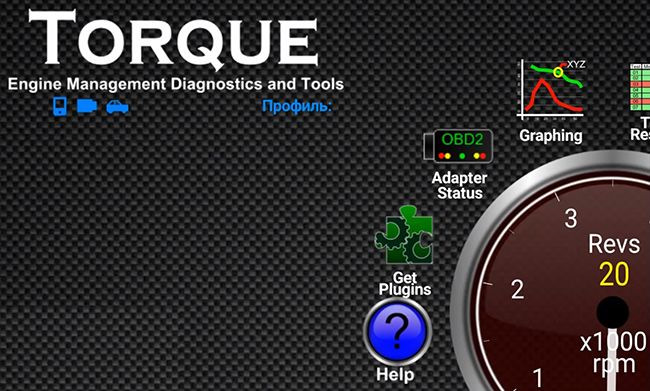

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.

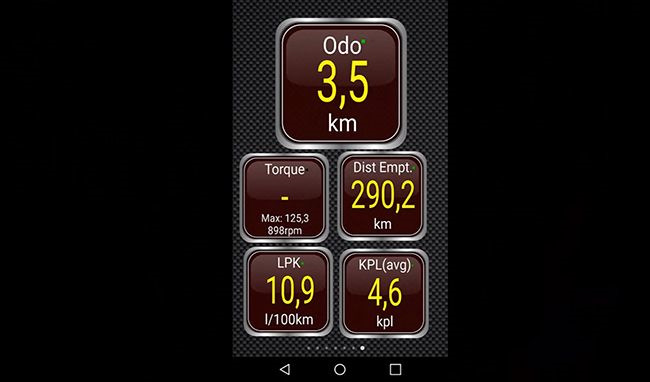

Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Читайте также:

Пежо 206 от чего подходит радиатор печки

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.

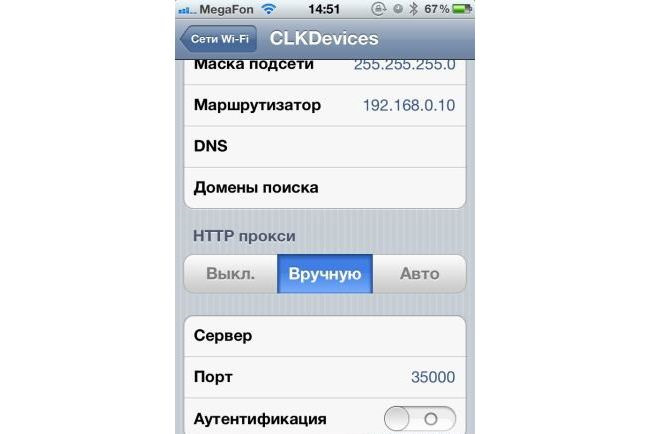

В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

В заключении

ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Обзоры

Диагностика с помощью адаптера ELM327 wifi v1.5 автомобиля, который не показывает ошибок.

ELM327 как пользоваться

Как уже говорилось раньше с помощью любого адаптера ELM327 можно диагностировать двигатель, а более качественные модели с соответствующим программным обеспечением могут показать ошибки по всем системам. Но если автомобиль не показывает ошибок, это еще не означает что он исправен. Ошибки загораются, когда автомобилю совсем плохо и его нельзя эксплуатировать без ремонта, а вот пограничные состояния, когда ошибка еще не возникла или была сброшена можно отследить при помощи параметров.

ELM327 программы.

Для диагностики машины подойдет любая программа, которая работает с ELM327 и может выводить параметры работы двигателя, мы же рассмотри работу с программой Car Scanner. И так Вы вставили адаптер в разъем OBD2, повернули ключ зажигания и машину не заводим. Осуществляем подключение телефона к адаптеру. Если первый этап прошел, адаптер считаем УСЛОВНО исправным. Следующим этапом ELM327 осуществляет подключение к EBU автомобиля. Если подключение не прошло, значит Ваш автомобиль старый и требует специальной строки инициализации подключения (ищите по соответствующему запросу информацию в интернете) или Ваш адаптер не исправен (что маловероятно, так как неисправные адаптеры косячат, отваливаются, искажают информацию или сбивают работу двигателя, но подключаются). Проверьте работу другим заведомо исправным адаптером.

ELM327 аккумулятор.

И так пока зажигание включена, а машина не заведена — смотрим напряжение аккумулятора. Если напряжение в диапазоне 12,4-12,7 Вольт аккумулятор исправен. Если напряжение ниже, к примеру 11,8 Вольт то значит или аккумулятор старый и скоро сдохнет или к машине не правильно подключена навесная электроника (магнитола, камеры, регистратор, антена, GPS трекер, сигнализация) и у Вас большой ток утечки на не заведенной машине. Дальше включаем график напряжения АКБ и заводим машину. В этот момент напряжение должно подняться до 13,8 — 14,5 Вольт в зависимости от модели авто. Если напряжение ниже 13,8 вольт — генератор не достаточно заряжает аккумулятор, если больше 14,5 Вольт идет перезарядка, которая со временем выведет аккумулятор из строя. Если напряжение так и осталось 12,5 вольт — значит генератор не работает. На графике мы видим машину, которая пол зимы не эксплуатировалась, аккумулятор разряжен, но успешно завелась и пошла зарядка аккумулятора.

ELM327 абсолютное давление во впускном коллекторе.

Дальше машина еще не заведена, смотрим данные «абсолютное давление во впускном коллекторе». Должно быть 97 kPa — это нормальное атмосферное давление на улице (узнайте по прогнозу погоды). Если цифры сильно отличаются, значит датчик не исправен (или Вам крупно повезло и Вы высоко в горах). Заводим машину — на исправном двигателе без нагрузки (выключены фары, печка, обогрев стекол и аудиосистема) давление должно просесть до 27 kPa и выровнятся на 30 kPa. Чем выше давление во впускном коллекторе на холостом ходу тем хуже состояние двигателя. Для иномарок 34 kPa не очень хорошо, 40 kPa — двигатель не исправен. Для отечественных авто в пределах нормы давление во впускном коллекторе до 40kPa, если 44 kPa — двигатель не исправен. Слабые колебания давления во впускном коллекторе на холостом ходу говорят о проблемах в системе зажигания, а значительные колебания о плохом состоянии цилиндров или герметичности головки блока цилиндров (требуется измерение компрессии). При резком нажатии на педаль газа даление должно сравняться с атмосферным 97 kPa, затем вернуться к норме в 30 kPa. Чем медленнее происходит возврат к 30 kPa, при отпускании педали газа, тем хуже состояние двигателя. На убитом двигателе ELM327 просто покажет ошибку.

ELM327 долговременная топливная коррекция.

Дальше машина заведена, смотрим данные «долговременная топливная коррекция». На исправной машине у меня занчение составляет 1,5% и может колебаться до 5% в плюс или в минус, и зависимосит от качества бензина и условий эксплуатации. Значения долговременной топливной коррекции от 5 до 10% это плохо (следите за показаниями в течении месяца, может машинка что то не то съела). Значения долговременной топливной коррекции больше 10% указывают на неисправность системы впрыска. В плюсовую сторону смесь слишком бедная, в минусовую сторону смесь слишком богатая. Я говорю о неисправности с которой можно ездить. Если долговременная топливная коррекция превысит 20% то зажжется лампочка неисправности двигателя, ELM327 покажет Вам ошибку системы впрыска и значит к Вам пришел мохнатый пушистый зверек ПИСЕЦ.

ELM327 температура всасываемого воздуха.

Следующий датчик температура всасываемого воздуха, должен работать как термометр. На холодной машине, если на улице -10 градусов Цельсия, датчик должен показывать -10 градусов Цельсия, дальше машина прогревается, под капотом становится тепло +30 градусов Цельсия, датчик показывает температуру всасываемого воздуха +30 градусов. Если датчик искажает показания, EBU на основе его показаний будет готовить не правильную смесь бензина и воздуха и Вы получите перерасход топлива. Если датчик не исправен, двигатель будет работать на значениях из таблицы в EBU, а на панели приборов загорится ошибка.

Вообще инжекторный двигатель будет работать при любых неисправных датчиках с горящей ошибкой, получая данные из расчетных таблиц в памяти EBU. Единственный датчик при неисправности которого работа двигателя не возможна это датчик положения коленвала.

ELM327 температура охлаждающей жидкости.

Следующий параметр который мы смотрим это температура охлаждающей жидкости. Этот параметр очень важен для работы двигателя, поэтому его показания вынесены на панель приборов. Температура двигателя не совместимая с его жизнью зажигает на панели приборов отдельную лампочку и говорит о невозможности продолжать дальнейшее движение без печальных последствий для двигателя. И поверьте, для инжекторных двигателей это серьезно. Так вот данные о температуре охлаждающей жидкости из EBU которые Вам покажет ELM327, гораздо более точные, чем на панели приборов. Температура охлаждающей жидкости на холодной машине соответсвует температуре окружающего воздуха, и дальше плавно и равномерно поднимается до оптимальной рабочей температуры двигателя в 90 градусов Цельсия и дальше поддерживается около этого значения. Если вы видите какие либо скачки на графике во время прогрева машины — датчик не исправен и в ближайшее время может Вас подвести — его нужно менять. Если датчик умер ELM327 покажет ошибку.

ELM327 обороты двигателя.

Еще один параметр который продублирован на панели Вашего автомобиля это обороты двигателя. И показания ELM327 полученные от EBU, опять же будут более точными. На холодной машине двигатель начинает работу с 1200 оборотов и затем плавно по мере прогрева снижает значение до 800 оборотов на холостом ходу. Как видите на прогретой исправной машине показания оборотов двигателя на холостом ходу колеблются на 10 единиц от 790 до 800 оборотов. Если показания оборотов двигателя на холостом ходу колеблются значительно сильнее и Вы слышите, что обороты плавают проверьте датчик холостого хода и датчик положения дроссельной заслонки. Если какой из этих датчиков умер ELM327 покажет ошибку по данному датчику.

ELM327 датчик кислорода.

Дальше на прогретой машине начинает работать катализатор. И мы смотрим показания одновременно двух датчиков «датчик кислорода 1 напряжение», который стоит до катализатора и «датчик кислорода 2 напряжение», который стоит после катализатора. Смотреть их нужно в паре на графиках реального времени, без показаний других датчиков, что бы обновление графиков было максимально быстрым. Показания датчика кислорода 1 напряжение должны стремиться к квадратной форме волны, а Показания датчика кислорода 2 напряжение должны стремиться к прямой линии. У меня Вы видите график с записи, поэтому там недостаточно данных для построения квадратной формы волны. Чем сильнее данные датчика 2 повторяют данные датчика 1, тем хуже работа катализатора. Если ELM327 выдает ошибку по датчикам кислорода первого или второго это может говорить о трех неисправностях и одной подставе. Первая причина, вышел из строя катализатор и его нужно менять. Вторая причина система выхлопа не герметична, катализатор исправен и в системе выхлопа нужно заварить прогоревшие дырки. Третья причина вышел из строя один из датчиков и требуется его проверка и замена. Подстава — Вам выбили катализатор и поставили вместо датчика кислорода некачественную обманку. Здесь нужно смотреть на пробег автомобиля. При грамотной эксплуатации в щадящих условиях срок службы катализатора 200 тысяч километров. При эксплуатации в сложных условиях и на плохом топливе срок службы катализатора до 100 тысяч километров. Если у Вас пробег 300 тысяч, а графики идеальные — значит у Вас стоит обманка, вместо датчика кислорода, которая генерирует такой сигнал.

ELM327 угол опережения зажигания.

Следующий параметр «угол опережения зажигания». Угол опережения зажигания выставляется EBU и зависит от режима работы двигателя, его значения постоянно меняются. На холостом ходу на прогретом двигателе он должен составлять 10 градусов. У меня на холостых оборотах угол опережения зажигания колеблется от 6 до 9 градусов, а в движении в зависимости от нагрузки его значения от 5 до 35 градусов. Изменяя значения угла зажигания EBU двигателя пытается получить минимальную детонацию двигателя. Если у Вас странные показания угла зажигания на ELM327 или наблюдается детонация двигателя — нужно диагностировать систему зажигания — свечи катушки, а так же проверить исправность датчика детонации.

ELM327 Car Scanner.

Теперь касательно программы Car Scanner. Она ведет запись только тех параметров, которые в данный момент времени отображаются на экране телефона и связанных с ним. То есть если Вы переключили отображение с одного параметра на другой, то запись первого параметра скорее всего прервется и на графике будет пропуск, до того момента, пока Вы снова не будете наблюдать этот параметр на экране. В оправдание могу сказать, что даже устройства Launch могут выводить одновременно до 6 параметров.

ELM327 купить.

Как видите, наблюдая даже за минимальным количеством параметров, можно составить мнение о степени износа двигателя и связанных с ним систем. Если Вы хотите быть уверенным в точности показаний, передаваемых Вам адаптером, рекомендую Вам заказать ELM327 у меня. Я нашел качественного поставщика данных мультимарочных сканеров в Китае, и регулярно слежу за качеством каждой партии и каждого поступающего ко мне адаптера. Если Вы заинтересованы купить ELM327 или Вам требуется консультация в подборе любого диагностического оборудования и мультимарочных сканеров — звоните +7 (977) 469 50 92

ELM327 — самый популярный сканер

Однажды ко мне зашел сосед предпенсионного возраста и сказал, а ты можешь заказать сканер для диагностики ELM327 через интернет? Я посмотрел, на алиэксперссе такие штуки есть, и сказал могу. В итоге заказали ему, через три недели пришло и начали тестить. Перед заказом почитали, чтобы подходил для автомобиля Лада Калина 2.

Что такое ЕЛМ 327?
Для чего нужен?
Прошивка 1,5 и 2,1 для ELM 327. В чем отличия?
Инструкция по эксплуатации.
Практический опыт.
Вывод.
Видео.

Что такое ЕЛМ 327

ELM 327 — это название микроконтроллера, то есть это сканер для диагностики работы двигателя автомобиля. Современные машины имеют штекер под такие разъемы сканеров. Подключение происходит по протоколу OBD2.

Сколько стоит ЕЛМ327?

Цены в разных магазинах разные. Цена оригинального такого сканирующего устройства от 4 до 16 тысяч рублей. В самом дорогом варианте сканера есть дисплей.

Всем уже известно, что китайцу ничего не стоить сделать такой же, который внешне будет как оригинал. Покупают, разбирают, изготавливаются такие детали и собирают, считывают программную прошивку.

Как подключить ELM 327?

Беспроводное соединение (вайфай или блютус).
Проводное соединение через COM порт.
Проводное соединение через USB порт.

Но эффективность работы зависит не от способа подключения, а от программы. Подключить можно к ноутбуку, планшету или к телефону.

Если сканер имеет дисплей, то и комп и телефон даже не требуется подключать. Очень удобно.

Для чего нужен

Как понятно из названия, этот сканер диагностический, а значит он считывает ошибки, выдает на дисплей ошибки в кодах, например, Р001, а потом по таблице смотришь, что означает эта ошибка.

Многие водители сталкивались с проблемой, когда загорается ЧЕК (CHECK ENGINE). Чтобы не обращаться в сервис, достаточно купить такой прибор и сделать компьютерную диагностику автомобиля своими руками.

Сканер считывает различные параметры характеристик двигателя. Например, какой расход сейчас у него, какое ускорение, разгон, потребление воздуха, какая температура, сколько выхлопных газов и т.д. Многие из них не используются.

Прошивка 1,5 и 2,1 для ELM 327. В чем отличия

На алике можно заказать сканер ELM 327 1.5 или 2.5. 1.5 и 2.1 — это версии программного обеспечения. Сканером с прошивкой 1.5 можно продиагностировать больше машин, сюда входят даже те, которые старше 10 лет. С новой прошивкой можно диагностировать только относительно новые авто.

Обновление прошивок в профессиональных сканерах происходит раз в год.

Инструкция по эксплуатации

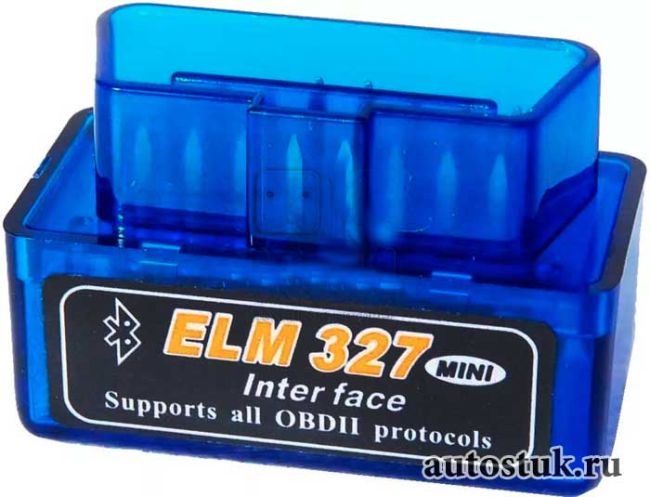

Есть вариант ELM 327 mini с соединением через Bluetooth (блютус). Это самый продаваемый сканер в мире.

Если у вас телефон на программном обеспечении Андроид, то заходим в Плей маркет и скачиваем программу, например, Torque (Торки). Если айфон, то скачиваем через App Store.
Бесплатная версия программы Торки называется Lite (легкая). Платная — Pro (профессиональная). ПРО вариант не дорогой, можно и купить, если очень надо. Отличия в том, что там больше функционал, сканирует больше узлов и деталей конструкции двигателя и выхлопной системы.
Далее надо подключить автосканер в разъем в автомобиле. Разъем на разных марках и моделях авто находится в разных местах. В каких-то автомобилях под рулем, в каких-то в бардачке, в каких-то у двери, и т.д.
Теперь включаем блютус на телефон и нажимаем найти устройства. Сканер обычно определяется с названием четыре ноля «0000» или «1234». Пока соединение подключается, на экране будет моргать значок машины. Как только устройство соединится, мигать перестанет.
Для того, чтобы сканер видел датчики, надо нажать на значок шестеренка, потом настройка, потом управление дополнительными PID, потом добавляем нужные датчики. Дополнение ПИД не всегда бесплатный. Например, для машины KIA (Киа) такое дополнение платно, в плей маркете покажет цену сразу.

Практический опыт

Рекомендуется иметь такой сканер особенно водителям машин с коробкой автомат. Этот сканер показывает температуру не только ДВС, но и АКПП. Вне зависимости, вариатор или автомат, перегрев коробки ломает ее. Рабочая температура в коробке 90-100 градусов.

Вывод

На али можно купить китайский сканер ElM 327 за меньше, чем 10 долларов. Чем ехать в сервис, где также сканером проверят, надо будет выложить пару сотен за диагностику. Конечно у них скорее всего версия прошивки ПРО, но и ее самому не дорого купить, всего лишь около 200 рублей.

Диагностика автомобиля своими руками с помощью ELM327

В статье приведены материалы, которые помогут автолюбителю самостоятельно провести диагностику своего автомобиля с помощью простого и недорогого устройства, который всегда должен лежать в бардачке машины — автосканера ELM327.

Сразу отметим, что это не является полноценной диагностикой двигателя и систем автомобиля, а всего лишь, способ получить информацию с датчиков, коды ошибок и, при возможности, стереть их из памяти контроллера.

За подобные услуги в автосервисе с Вас возьмут от 1000 и более рублей. Поэтому, прочитав эту статью Вы узнаете, как провести проверку своего автомобиля через компьютер или смартфон своими руками у себя в гараже.

Компьютерная диагностика автомобиля

Уже давно двигателем и системами автомобилей управляет умная электроника — бортовой компьютер. И если, какая либо из из систем начинает сбоить, то зачастую, нет необходимости искать причину полностью разбирая машину по запчастям.

Диагностика своими руками проводится с помощью устройств, которые с памяти контроллера коды ошибок и выводят их на экран. Этими устройствами являются OBD2 автосканеры, которые позволяют: определить коды ошибок и стереть их с памяти контроллера, проверить показания датчиков, вовремя выявить возможную неисправность и устранить её.

OBD2 (On-Board Diagnostic) — это диагностика и контроль за состоянием основных систем автомобиля, включая двигатель.

Все современные авто снабжены специальным разъёмом OBD2 (OBDII). Данный разъем, обычно, находится около рулевой колонки снизу.

Когда нужна диагностика

Следует незамедлительно самостоятельно провести диагностику в случаях:

если двигатель не заводится,
на панели приборов загорелась лампочка “CHECK ENGINE” (“Чек”),
машина глохнет после того, как завелась,
двигатель «троит», т.е. неустойчиво работает;
машина медленно набирает скорость.

Что нужно для самостоятельной диагностики автомобиля?

Чтобы провести диагностику своими руками Вам потребуются:

Сканер для диагностики или диагностический адаптер ELM327.
Компьютер или смартфон.
Программа или мобильное приложение для elm327.

Автосканер ELM327

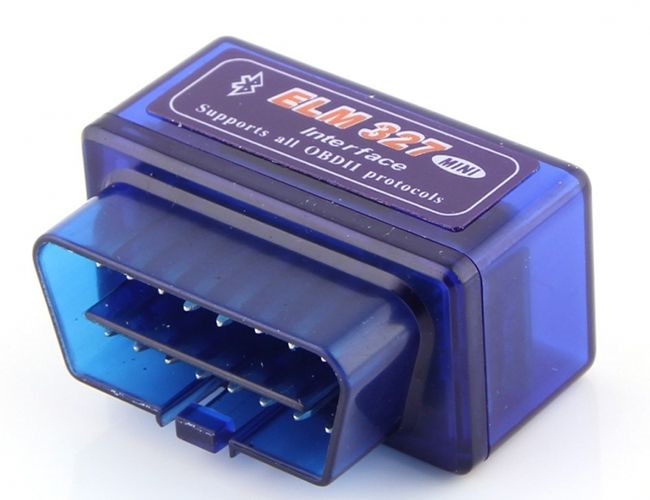

Адаптер ELM327 — это прибор, который считывает информацию с контроллера автомобиля и передает её на компьютер или смартфон. Руководство по эксплуатации на ELM327 .

С помощью ELM327 можно в режиме реального времени посмотреть следующие показания с датчиков:

число оборотов вала двигателя;
температура охлаждающей жидкости;
температура масла в АКПП
давление во впускном коллекторе;
показания кислородного датчика;
скорость движения;
абсолютное давление воздуха;
температура воздуха во всасывающем коллекторе;
показания датчика массового расхода воздуха;
положение дроссельной заслонки;
и другие.

Приобрести адаптер ELM327 можно в интернет-магазинах, заказать из Китая или купить на авторынке — цена на данное устройство не превышает 1000 рублей.

С какими автомобилями будет работать ELM327?

Для этого нужно установить, какого типа протоколы обмена данных у Вашей модели. Тут потребуется распиновка OBD2:

для диагностики европейских и азиатских автомобилей используется контакт 7 K-Line;
для диагностики KIA, Hyundai и Daewoo — контакты 4, 5, 7, 15, 16 протокол ISO14230-4KWP2000.

В целом поддерживаемые протоколы адаптера ELM327 следующие:

ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi;
ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;
ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;
J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;
J1850 PWM: Ford, Lincoln, Mazda.

Приложения для ELM327

Если пользуетесь смартфоном, то подойдут приложения для elm327:

Car Scanner ELM OBD2;
inCarDoc — OBD2 ELM327 Сканер;
OBD Mary;
OBD Arny.

Для компьютера — ScanMaster.

Как пользоваться адаптером ELM327?

Внимание! Адаптер ELM327 следует подключать и отключать только при выключенном зажигании автомобиля.

Последовательность действий при выполнении диагностики с помощью ELM327 следующая:

Установить приложение или программу для работы с ELM327.
Подключить адаптер к разъёму OBD2 автомобиля.

Включить зажигание автомобиля, запустить двигатель
Открыть приложение, выбрать тип подключения и профиль подключения

Bluetooth должен быть включен. Нажмите кнопку “Подключить” и дождитесь подключения устройства к смартфону. Введите код сопряжения elm327 — 1234 (иногда 0000 или 6789). После подключения иконки станут активными.

Нажмите на иконку “Ошибки (DTC)”, выберите модули и нажмите кнопку Прочитать. После прочтения появиться список с ошибками, которые можно будет удалить из памяти контроллера.

Коды ошибок

Для каждой марки коды ошибок свои. Следует воспользоваться поиском в интернете. Ниже представлена общепринятая расшифровка пятизначных кодов протокола OBD-II

Как использовать сканер ELM327 для диагностики автомобиля: подключение, настройка, список поддерживаемых авто

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

Диагностировать неисправность;
Посмотреть показания датчиков в режиме онлайн;
Вывести графики работы различных систем автомобиля;
Сбросить ошибок ЭБУ и других блоков.

ELM327 Bluetooth Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
USB ELM327, который работает в паре с компьютером;
Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 . Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Настройка на Android

Начнем с приложения, которое можно свободно скачать с Play Market. Программ достаточно много, но я вам советую использовать Torque.
Подключаем диагностический сканер к разъему машины, если вы ещё это не сделали.
Заводим ваш авто.
Теперь со смартфона включите Bluetooth. Вам нужно подключиться к модулю, для этого заходим в «Настройки», ищем раздел, где находится «Bluetooth» подключения – обычно этот раздел находится в разделе «Wi-Fi, сети и интернета». Прошивки могут отличаться, поэтому точно назвать не смогу. Кстати, туда можно попасть и другим способом – находясь на главной, смахните пальцем сверху вниз, чтобы вызвать меню «Шторка». Далее, включив «Bluetooth», зажмите на значке «Голубого зуба» пальцем, пока не попадете в нужный раздел.
При подключении вам нужно выбрать ваш модуль, обычно он называется: «ОБД 2». При подключении возможно понадобится код – вводим одну из комбинаций: 1111, 0000, 1234, 2222, 4444. Кодировку можно посмотреть на коробке OBD.
После этого запускаем программу и заходим в раздел «Настройки». Теперь выбираем подключенный модуль – если вы все сделали правильно, то он будет отображаться в списке, и к нему можно будет подключиться.

Рассказывать про интерфейс нет смысла, так как он достаточно понятен. Вы можете просматривать различную информацию по вашему авто. Правда информационный функционал немного урезан по сравнению с версией для компьютера.

Какие автомобили можно продиагностировать ELM327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

Диагностический разъем OBD-II

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

Оценка применимости: визуальный осмотр и изучение документов

Если вы сомневаетесь, подходит ли диагностическое устройство для вашего авто:

изучите техническую документацию, где может быть указание на поддержание стандарта; поищите на авто идентификационную табличку «OBDII compliant»; воспользуйтесь программой Mitchell OnDemand; воспользуйтесь дилерской базой по конкретной модели; осмотрите диагностический разъем.

DLC Pin 16 имеет трапециевидную форму и обычно располагается под приборной панелью (с ближней к водителю о стороны). Он может быть на виду или прикрыт крышкой. Его наличие почти на 100% подтверждает возможность подключения сканера ELM327 OBD2 и использование всех его функций.

Выбор приложения для диагностики

Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.

Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер. Выбор на самом деле большой. Цель у всех одна – прочитать электронные блоки вашего автомобиля. Если по каким-то причинам Вам не нравиться “InCarDoc free” то попробуйте что-то из выше предложенного.

Подключение к ПК

Лучше всего использовать ноутбук, на котором есть Bluetooth модуль, ведь подключаться мы будем по нему.

Ищем в интернете программу «ScanMaster», скачиваем и устанавливаем. Если нужно, то воспользуйтесь «кряком», для активации.
Подключение на ноутбуке аналогичное, как и на Андроид, вам нужно подключиться к самому аппарату. Для этого сначала подключаем его к авто и заводим аппарат.
В Windows 10 в правом нижнем углу экрана в трее найдите «Bluetooth», нажмите правой кнопкой, включите и перейдите в «Добавление устройств Bluetooth». В Windows 7 это можно сделать через: «Пуск» – «Устройства и принтеры» – там добавляем «Bluetooth» подключение.
При подключении нужно также ввести код: 1234, 0000, 4444, 1111. Код обычно дублируется на коробке аппарата.

Инструкция ELM327

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free 4. Как только Вы успешно подключились к автомобилю его следует завести. 5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе InCarDoc free 6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе InCarDoc free 7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Поддержка протоколов и совместимость с автомобилями

Связь адаптера с ЭБУ осуществляется с помощью, протоколов совместимых с OBD2, обеспечивающих правильную последовательность подключения. По сути, здесь речь идет о группе, совместимых с OBD2, протоколов — ISO 15765-4, ISO 14230-4, ISO 9141-2, J1850 PWM. Каждый из них поддерживается ЭБУ целого ряда моделей мировых автопроизводителей. Найти список авто, для которых подходит сканер можно на сайте продавцов сканеров.

Дистанционно связываться по блютузу, согласно ISO протоколу, могут только Android устройства. С носителями на других платформах, в том числе и персональными компьютерами и ноутбуками, связь лучше осуществлять либо по USB, либо по Wi-Fi- каналам, чтобы избежать различных помех и прерываний процесса.

Современный стандартный разъем, с поддержкой OBD2 протокола – это продукт технической эволюции. «Предком» его был «дженералмоторский» протокол ALDL. После предъявления законодательством США требований по контролю загрязнения окружающей среды, в 1996 году, были разработаны стандарты по выбросам выхлопных газов в атмосферу. Эти нормативы легли в основу протокола OBD1, а затем усовершенствовались в группу стандартов протокола OBD2.

За соединенными штатами потянулся весь остальной мировой автопром. Европа перешла на этот стандарт с 2001 года, Япония – 2000 год, Китай – 2008г. в автомобилях с бензиновым двигателем и через год на дизелях. Российский автопром стал снабжать свою продукцию этим разъемом с 2010 года. Автомобили старше этого возраста используют 14 канальный разъем, поэтому подключение к ним требует дополнительных переходников. Они адаптируют к стандарту 14-ти, 20-ти и даже 22-ух пиновые разъемы.

Фактически, OBD2 представляет собой симбиоз взаимно совместимых протоколов, отличающихся скоростью обмена информацией. К ним относятся:

Высокоскоростные – CAN, SAE, PWM и J1850.
Низкоскоростные
Остальные виды – EOBD 2, JOBD

Напрашивается вывод о том, что прежде чем приобретать тот или иной тестирующий прибор, необходимо проверить его совместимость с ЭБУ вашего автомобиля, сверив по таблице совместимости (свободно доступен на просторах Web).

Для проверки совместимости сканера elm327 с ЭБУ вашей машины можно воспользоваться базой, созданная и постоянно обновляемая разработчиками. В ней нужно выбрать из перечня производителя, год выпуска и модель вашего автомобиля. После нажатия на кнопку «проверить» к вашим услугам всплывает вкладка данного бренда сканера. В списке совместимых с ним авто, найдите марку вашей машины. Стоит отметить, что все модели, выпущенные после 2004 года, без исключения, могут быть подключены elm327.

В интернете можно найти таблицу совмещенных со сканером программ, где показано оптимальное, для каждой марки авто, программное обеспечение вашего сканера.

Как работает диагностический сканер ELM327

Диагностический адаптер elm327 очень прост в использовании, единственной проблемой является несовместимость с некоторыми моделями автомобилей, а также использование подделки микроконтроллера на оригинал, что приводит к сбоям в работе сканера.

Устройство совместимо с современными гаджетами: смартфонами, ноутбуками и планшетами. Подключение происходит посредством использования Bluetooth. К самым удобным гаджетам относят смартфон и планшет. В случае, если не удается подключиться, то следует использовать USB или Wi-Fi.

Obd2 bluetooth адаптер elm327 инструкция:

следует подключить устройство elm327 к специальному разъему в автомобиле obd2;
устанавливаем программное обеспечение на используемый гаджет, для этого следует воспользоваться установочным диском или закачать программное обеспечение с интернет-ресурсов;
включаем блютуз после того, как активируете программу, гаджет осуществляет поиск и подключение елм327. В большинстве случаев установка связи не требует специальных паролей, если же потребуется пароль, то используют стандартные: «0000», «1234», «9999»;
запускаем автосканер и осуществляем диагностику;
следующие шаги будут зависеть от версии программного обеспечения.

Если обнаруживается ошибка, то на бортовом компьютере автомобиля высветится надпись Check, что свидетельствует о проблемах в электронике автомобиля. Для их выявления пользователь заходит на гаджете в раздел «Считывания ошибок» и запустить процесс обнаружения неполадок.

Диагностический адаптер elm327 очень прост в использовании

Автосканер elm327 bluetooth вставляется в специальный разъем, который чаще всего находится под крышкой блока предохранителей, в бардачке либо под панелью приборов водителя.

Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II, считывание диагностики происходит с помощью гаджета, который визуализирует этот процесс. Программа позволяет найти ошибки, просмотреть показания датчиков, а также исправить возникшую ошибку.

Все нарушения в работе компьютера машины имеют свои шифры, после выявления неполадки, устройство выводит ее на экран. В сети интернет можно, используя шифр, выяснить суть ошибки и с чем она была связана.

Это важно, если ошибка может оказать влияние на работу двигателя или связана с поломкой датчика, то целесообразнее будет обратиться в СТО, где специалисты проведут более детальную диагностику и заменят датчик.

Достоинства и недостатки

ELM327 позволит значительно сэкономить на диагностике автомобиля, окупит себя в первый месяц использования.

Основными достоинствами адаптера являются:

низкая цена;
компактность;
доступность;
удобность в использовании;
быстрое считывание проблемы;
устранение неполадки.

Возможность проверить состояние автомобиля с помощью блютуза весьма удобно, что позволит осуществить диагностику на значительном расстоянии. Установка и подключение устройства не составит никакого труда.

К минусам автосканера можно отнести:

не все автомобили поддерживают это устройство;
не все гаджеты воспринимают адаптер, все зависит от программного обеспечения, проблем не возникает на базе Android;

Super Mini ELM327 Bluetooth V2.1

не дает возможность вносить изменения в систему компьютерного обеспечения автомобиля;
отсутствует инструкция для использования, тяжело будет разобраться человеку, который не пользуется современными гаджетами.

Прежде чем приобретать этот девайс следует проконсультироваться со специалистами, почитать отзывы о товаре, просмотреть ролики и убедится, что ваш автомобиль и смартфон поддерживают этот сканер.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами

Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Автомобили, поддерживающие OBDII

В России практически все автомобили, выпускаемые с 2002 года оснащаются системой OBDII.

Общей предпосылкой для того, чтобы предположить, что автомобиль поддерживает OBD-II диагностику, является наличие 16-контактного диагностического разъема (DLC — Diagnostic Link Connector) трапециевидной формы, но его наличие не гарантирует на 100%, что машина поддерживает OBD-II, т.к. данный разъем устанавливался на некоторые автомобили (например Opel Vectra B европейского рынка 1996-1997 гг), вообще не поддерживающие OBD-II. Местонахождение диагностических колодок (DLC) на отечественных автомобилях различных марок:

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира

ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой

ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ

ВАЗ 2109 Высокая панель — за центральной консолью.

ВАЗ 2108—2115 «европанель» — на «торпедо», закрыто лючком.

Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.

ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.

ВАЗ 21126 «Приора» — за «бардачком».

Также представляем неполный список совместимых иномарок (т.к. полного списка не существует):

Стандарт ISO9141-2/ISO14230-4

Стандарт J1850 PWM

Стандарт J1850 VPW

Программа TORQUE

Эта разновидность программного обеспечения занимает лидирующие позиции, существует в платном и бесплатном варианте.

Платная более функциональная, предоставляет пользователю большое количество всевозможных установок и проверок, бесплатная предоставляет минимальный список, с ее помощью можно произвести предварительный диагностический анализ, осуществить сброс ошибок.

При помощи программы TORQUE можно осуществить:

анализ ошибок двигателя;
проверить правильность работы датчиков;
выявить неполадки;
отобразить список ошибок;
осуществить расчет расхода топлива.

Единственным минусом этой программы является частичный перевод на русский язык.

Какая программа подходит для elm327 obd2 сканера на смартфон андроид?

Достаточно сложный вопрос для новичка. В плей маркете много программ, разработчик моего сканера например усиленно предлагает Torque. Программа красиво сделана. Для автомобилей нужной марки можно скачать дополнительно так называемые PID файлы (набор датчиков) и сделать под них настройки. PID под свой автомобиль я не нашел.

В качестве бортового компьютера Torque мне не понравилась, ошибки она диагностирует, но я не разобрался с настройками. Мне кажется она плохо совместима с отечественными автомобилями.

Я рекомендую две другие программы. Одна только для диагностики, называется OpenDiag. Покажет ошибки, умеет сбрасывать их, а так же умеет сбрасывать ЭБУ на заводские настройки. Если ее настроить грамотно, цены ей нет!

Для бортового компьютера пользуюсь другой. Есть нормальный русский язык, панель приборов уже настроена, в ней есть то, что мне надо. Даже бесплатного функционала хватает, чтобы показания любого датчика вывести в виде графика, поставить границы оптимальных и пороговых значений. Можно смотреть по датам что было раньше и что сейчас. Очень проста в пользовании и настройке такому новичку, как я. Называется Car Scanner.

Функционал у этих программ примерно одинаковый, но большое значение имеет совместимость с вашим автомобилем, и понятность для пользователя. Приложения эти легко скачать на смартфон, есть и версии для Windows (Open Diag).

Программа OpenDiag Mobail

Это приложение больше подходит для владельцев инжекторных автомобилей семейства ВАЗ, ГАЗ, ЗАЗ, УАЗ. То есть, эта программа узкой направленности и рассчитана только на отечественного производителя.

Приложение рассчитано на работу с Android и полностью русифицировано, а возможность использование по средствам блютуза значительно упростит весь процесс сканирования. Существует основной список ЭБУ, с которыми совместима эта программа.

Семейство ВАЗ включает в себя:

BOSCH М1.5.4 R83;
BOSCH М1.5.4 Е2;
BOSCHМР7.0 Е3;
BOSCH МР7.0 Е2;
BOSCH МР7.9.7 Е3 и Е4;
BOSCH М7.9.7 Е2;
BOSCH МЕ17.9.7;
Январь 5 R83, 5 Е2 и 7.2 Е2;
Ителма VS5.1 E2 и R83;
Ителма М74, М74К, М74 CAN, М74 CAN МАР;
Ителма М75.

Программа OpenDiag Mobail

Семейство ГАЗ и УАЗ состоят:

из Микаса VS8 E2;
из Микаса 11 Е2.

Семейство ЗАЗ состоит из:

Микаса 10.3 и 11.3;
Микаса 7.6.

Приложение является бесплатным и скачать его можно через GooglePlay, подходит в основном для устройств на андроиде, но некоторые возможно установить и на айфоны.

Elm327obd2 bluetooth адаптер очень легок в использовании, если соблюдена инструкция, то не вызовет никаких проблем с подключением и настройкой связи между устройством и гаджетом.

Windows

Разработаны и программы для проведения диагностики на компьютерах или планшетах с операционной системой от Майкрософт.

Такой софт хорошо работает на операционных системах Виндовс ХР, 7, 8, 8.1, 10. Иногда могут происходить неполадки с «десяткой», так как она имеет специфические изменения.

Программы для Виндовс пользуются меньшей популярностью. Это связано с тем, что телефоны и планшеты на такой операционной системе не распространены достаточно широко.

Возить же с собой ноутбук удобно не всем.

Сравнение ELM327 bluetooth

В данном видео сравниваю на совместимость с Mazda Demio адаптеры ELM 327 bluetooth, так же сравниваю внешний вид, качество исполнения, цену, сроки доставки данных адаптеров.
