Как сделать катушку для металлоискателя своими руками

Самодельная катушка для импульсного металлоискателя

Решил собрать свой первый импульсный металлоискатель Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Далее я расскажу, как сделать поисковую катушку для металлоискателя своими руками, потратив на это менее 500 рублей.

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать. И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной

4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Читайте также:

Что такое комплементарная пара транзисторов

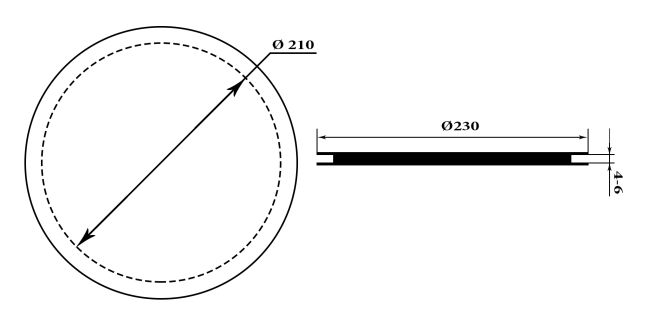

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани.

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Читайте также:

Поцарапал дверь машины что делать

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

Читайте также:

Как поставить авто на учет если оно не на ходу

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Читайте также:

Как не растеряться на дороге новичку

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.

Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному.

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения.

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Конечно, если бы у меня был нормальный гермоввод, то было бы гораздо лучше, но. и так сойдет.

Оставалось приклеить третий блин (донышко).

Доделываем каркас

Чтобы приклеить третий блинчик потребовалось несколько миллилитров бокситки и пару часов времени на то, чтобы все схватилось. Вот результат:Таким образом, я получил жесткий и прочный каркас, полностью подготовленный для намотки провода.

Герметизация обмотки

В качестве обмоточного провода был использован медный эмалированный провод диаметром 0.71 мм. После намотки 27 витков, датчик потяжелел еще на 65 грамм:

Теперь обмотку надо было как-то законопатить. В качестве замазки применил смесь эпоксидной смолы и мелко нарезанного стекловолокна (узнал про этот суперский рецепт из этой статьи).

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

Лист стеклотекстолита 27 х 25 см — бесплатно;
Лист стеклоткани, 2 х 0.7 м — бесплатно;
Эпоксидная смола, 200 г — 120 руб;
Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже совсем другая история.

Улучшенная катушка для металлоискателя пират (2 в 1)

Металлоискатель Пират — один из лучших металлоискателей для новичка. Он прост и параметры удивляют. Однако всегда хочется добиться от устройства большего, как-то его улучшить. Вот я для данного металлоискателя сделал катушку 2 в 1. Просто пробовал, даже не думал, что характеристики улучшатся.

Когда сделал, то параметры поиска получились такие: 5 руб чистая чувствительность на 20 см, монетка из под водки (серебрянная) диаметром 12 мм чистая чувствительность на 15см (с щелчками 17-18 см). То есть цветные металлы (типа серебра и золота) данный металлоискатель видит лучше, чем, например, никель. И ещё, важной характеристикой данной катушки (кроме усиленной чувствительности)-вся катушка равномерно видит металлы, по сравнению, с обыкновенной (по ободу видит лучше, а в центре хуже, и не такая чуйка).

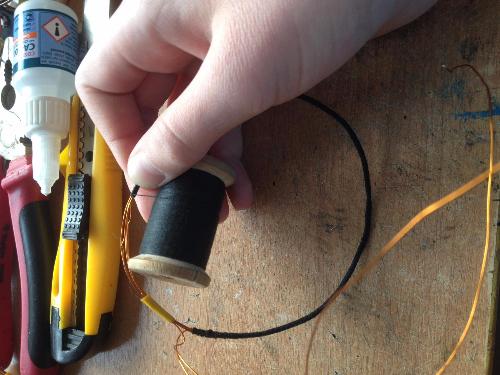

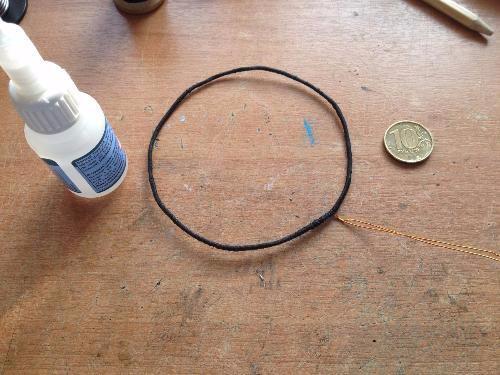

Параметры катушки: большая катушка: оправа 20 см, намотано 20 витков;Меньшая катушка: оправа 9 см 5 витков. И обе катушки намотаны проводом 0,6 мм и подключены последовательно, получается одна катушка. И для крепкости я обе катушки плотно замотал нитками и полил их секундным клеем, но можно и лаком. Вот фото:

Далее я сделал форму из пенопласта. В начале мы должны наметить контур и по этому контуру отковырять пенопласт примерно так:

Потом я бор машинкой выравнивал эти горы, образовавшиеся при отдирании пенопласта, правда получилось не совсем ровно, но ничего после заливки катушка обработается.

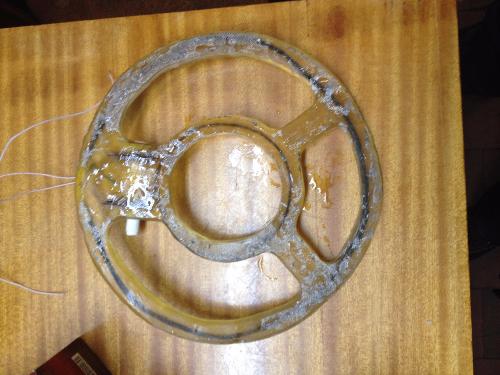

Потом я вырезал из текстолита «уши» и сделал в них отверстия под пластиковый болт, а потом залил эпоксидной смолой.

Только используйте ОБЫЧНУЮ ЭПОКСИДКУ! Если будете использовать быстро отвердевающюю, то она пока вы ее мешаете встанет за пол минуты, и нагреется очень сильно! У меня обычная нагрелась, пенопласт просел, но катушка успела схватиться поэтому она не поменяла форму. Дальше вытаскиваем засохшую катушку из пенопласта и обрабатываем бор машинкой и болгаркой. Получилась вот такая конфетка:

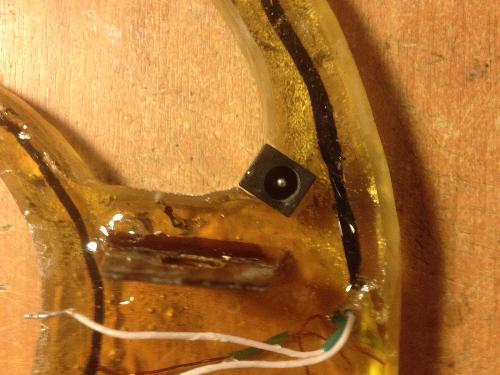

Дальше я решил разъём для отсоединения катушки от провода залить в катушку. Обычное гнездо и разъём, на 2 контакта. Для разъема паз я выточил бор машинкой.

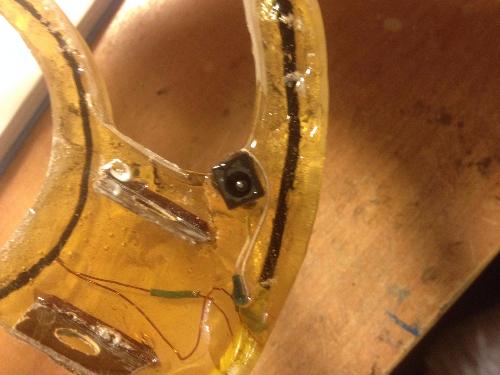

Далее подключаем проводники от катушки к разъёму и заливаем их эпоксидкой. Тут можно применять быстросохнущую

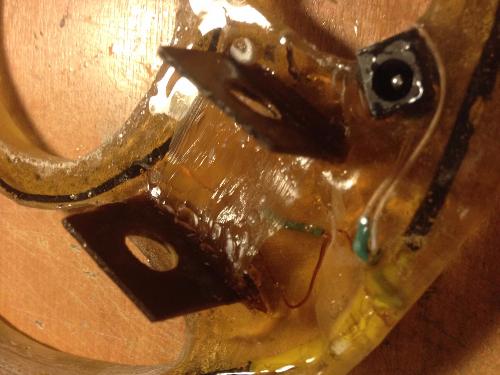

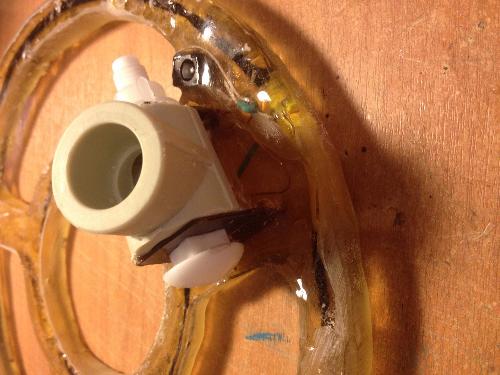

Далее мы должны сделать канавку между «ушами» чтобы там свободно ходил пластиковый тройник из пластиковой сантехнической трубы, который я заранее обработал под нужный размер.

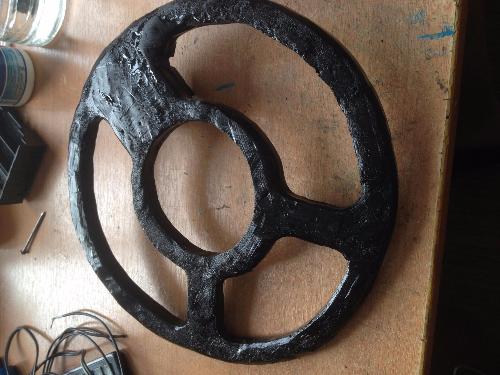

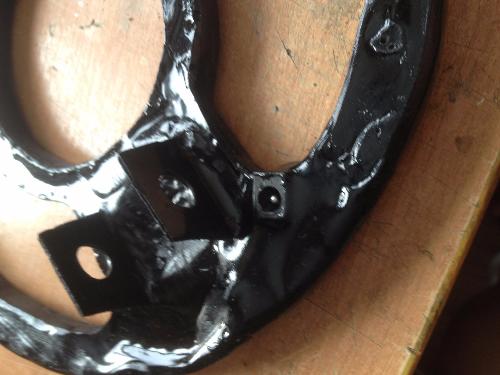

Теперь снимаем тройник, заляпываем скотчем разъём и красим черной краской из болончика.

На мой взгляд катушка получилась очень хорошей как в действии так и и с виду. Надеюсь, эта статья многим поможет модернизировать своего Пирата.

Святослав Опубликована: 28.02.2018 Вознаградить Я собрал 0 0

Катушка для металлоискателя Пират и Clone Pi

Мы ранее рассказывали, как сделать металлоискатель Пират своими руками, при его изготовлении многие задаются вопросом как и из чего к нему сделать катушку, чтобы она и выглядела хорошо и была не сложной в изготовлении. Сегодня я покажу как сделать такую катушку, которая подойдёт как для Пирата так и для подобных импульсных МД, например, Clone Pi.

Для создания катушки нам понадобится:

Эпоксидная смола;
Красящий чёрный пигмент для эпоксидки, у меня это будет просто активированный уголь;
Плотный пенополистирол 20 мм;
Гайки, болты и шайбы;
Обмоточный провод.

Как сделать катушку для металлоискателя Пират, инструкция:

Для начала сделаем намотку катушки, для этого нужно начертить циркулем форму будущей катушки и перегородку по средине с утолщением под крепление. Затем нужно разметить контур по которому будем наматывать саму катушку, я обычно располагаю его на 1 см от внешнего контура. Далее ставим точки по этому кругу, в этих местах будем сверлить отверстия под зубочистки.
