Как считать код ошибки без сканера

Как считать коды ошибок без сканера на RF3-8!

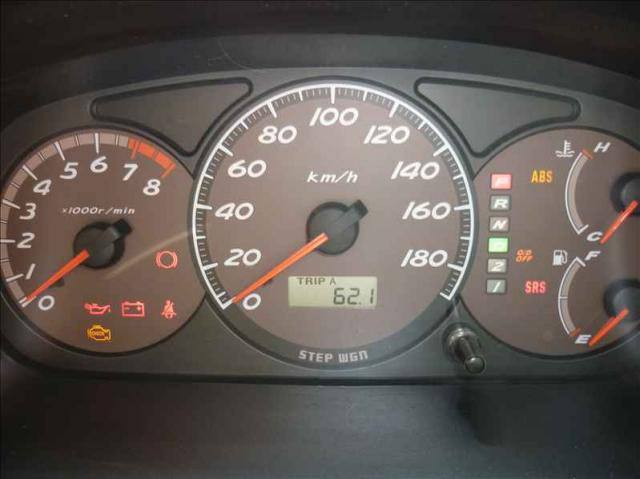

Фото 1

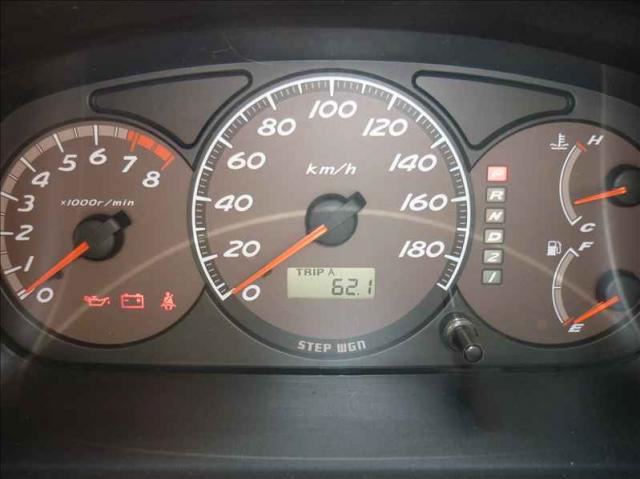

— через 6 секунд после включения зажигания

Фото 2

Примечание: Если лампочки на панели приборов не горят или загораются не в той последовательности, то переходим к пункту самодиагностики панели приборов (пункт 9). Недобросовестные продавцы бывает выкручивают лампочки на панели, чтобы ничего не горело или соединяют лампочку SRS с лампочкой ABS (когда после ДТП срабатывали подушки)!

2) Проверка на заведомо исправной машине («check engine» не горит) – кодов не должно быть (но были)!

После считывания кодов (пункт 4) у меня показал код 11- низкий уровень сигнала кислородного датчика. Нет не 11 решил, что код 10 – датчик температуры воздуха на входе. Проверил датчик – рабочий. Решил, что непонятно с миганиями, снял разъем с датчика разрежения (на заслонке стоит), завел двигатель, загорелся «чек». Появилась ошибка три коротких вспышки, ага совпадает. Значит в первом случае 2 длинных вспышки код 20 – посмотрел это блок системы контроля напряжения питания. Ага полез проверять аккумулятор. Замер при заглушенном двигателе на клеймах = 12.3 В, на заведенном двигателе = 14.4 В. Поставил аккумулятор на зарядку – проверим потом! В обычном состоянии на заведенном двигателе (без перемычки) «чек энжин» не горит. Ошибку эту я сбросил (пункт 6). Сейчас думаю, что это значит, может так должно быть на остывшем датчике кислорода (но мысленно деньги коплю)! Так я думал сначала! Вывод: лучше сканер или БК, что бы не гадать, как мигает индикатор!

Через день, небольшое продолжение: по своей ошибке 20 или P1298 “нарыл” много интересной информации, что потом выложу отдельной темой! Похоже накрылся Датчик ELD (Датчик электрической нагрузки) находится в блоке предохранителей, нашел номер, узнаю цену, а так на работу двигателя вроде не влияет 3) Создание искусственной ошибки (отсоединение разъема датчика температуры воздуха)

Что то этот вариант не понравился мне и я снял разъем на датчике разрежения и завел двигатель, «чек» загорелся не раздумывая. Три коротких вспышки = 3 код!

4) Считывание кода ошибки (Как?)

Читайте также:

Как поменять ремень гур на шевроле круз

Чтобы войти в режим считывания кодов ошибок, надо при выключенном зажигании перемкнуть контакты 4 и 9 в диагностическом разъеме. Включить зажигание, если все ОК, то «чек энжин», «ABS», «SRS» просто горят, не мигают. Если есть ошибки, мигает определенный индикатор. Длинные вспышки означают десятки, короткие означают единицы. Если ошибок несколько, то мигание начинается с наименьшего значения, потом большее и повторяется по кругу!

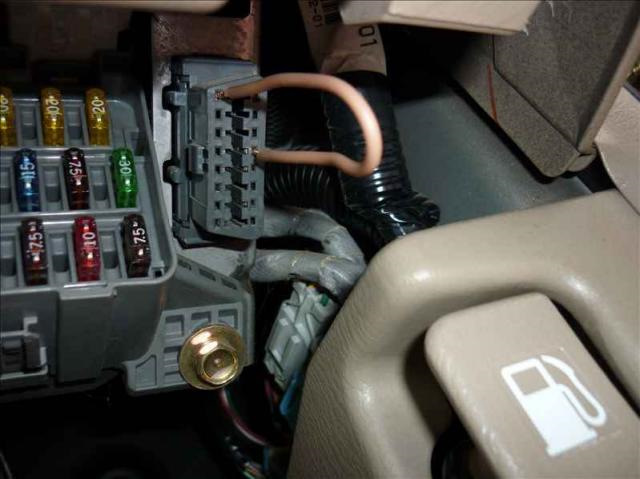

Фото с перемычкой

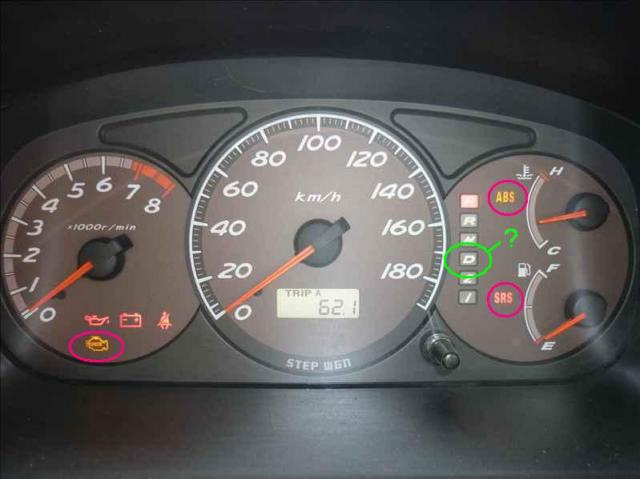

5) Какие лампочки мигают при ошибках и расшифровка их кодов

Фото в режиме считывания кодов

6) Сброс (стирание) ошибки

Ошибки стираются вытаскиванием предохранителя № 6 (15А) на 10 секунд (место на фото обведено красным — предохранитель вытащен) в блоке предохранителей под капотом. Актуально для двигателя и АКПП

Фото блока предохранителей с указанием предохранителя 6

7) Сброс (стирание) ошибки «ABS»

8) Сброс (стирание) ошибки «SRS»

Читайте также:

Geely manjaro как читается на русском

Описано на стр. 264. Стирается через специальный разъем для стирания кодов. Написано «Не используйте перемычку»

9) Самодиагностика панели приборов

vanlife travel

Hyundai Starex — как считать ошибки без сканера? Методика и коды неисправностей

1998 модельный год

Самостоятельная диагностика (считывание кодов неисправности без сканера) системы управления двигателем

Необходимо замкнуть на массу L-линию, то есть соединить между собой пины 10 (L-line) и 12 (Ground, масса) диагностического разъема:

После этого лампа Check engine начнет миганиями выдавать код неисправности.

Важно: после замыкания L-линии на массу лампа Check Engine сначала мигнет один или два раза (сведения в разных руководствах по ремонту отличаются), и уже потом начнет выдавать код ошибки, который затем будет повторяться до тех пор, пока L-линия не будет отсоединена от массы.

Коды неисправностей/ошибок (engine DTC-codes) бензинового двигателя G4CS:

Примечание. На автомобилях с двигателями D4BB, D4BF, D4BH, оснащенными механическими ТНВД без электронного управления, блок управления двигателем отсутствует, равно как и лампа Check Engine.

Самостоятельная диагностика (считывание кодов неисправности без сканера) автоматической коробки передач 03-72LE

Читайте также:

Пежо 206 от чего подходит радиатор печки

Аналогично предыдущему случаю замыкаем между собой пины 10 и 12 диагностического разъема (тем самым сажая L-line на массу), и считываем код неисправности по миганию лампы HOLD

Пример индикации (код выдаваемой ошибки 0500):

Важно: после после замыкания L-линии на массу лампа HOLD сначала загорится на три секунды (это сигнал входа в режим самодиагностики), потом потухнет также на три секунды, и уже потом начнет миганиями выдавать код неисправности.

Коды неисправностей/ошибок (automatic transmission DTC-codes) автоматической коробки передач 03-72LE:

Самостоятельная диагностика (считывание кодов неисправности без сканера) системы полного привода 4WD

Аналогично предыдущему случаю замыкаем между собой пины 10 и 12 диагностического разъема (тем самым сажая L-line на массу), и считываем код неисправности с помощью вольтметра, подсоединенного к 5 пину:

Как видно из описания, сначала на вольтметре появится импульс напряжения на 0.6 секунды, затем будет трехсекундная пауза, и потом блок управления начнет выдавать импульсами напряжения код неисправности.

Важно: при диагностике системы полного привода короткий импульс соответствует цифре 0, а длинный импульс цифре 1.

Коды неисправностей/ошибок (four-wheel-drive DTC-codes) системы полного привода 4WD:

Читайте также:

Как проверить наличие дыхания у пострадавшего при внезапной потере сознания ответ на тест

2002 модельный год

Диагностика системы управления двигателем

Распиновка диагностического разъема (diagnosis / data link connector layout):

Внимание! Информации о том, можно ли считывать коды ошибок системы управления двигателем путем замыкания в диагностическом разъеме L-линии на массу, в заводском руководстве по ремонту НЕТ!

Коды неисправностей/ошибок (engine DTC-codes) бензинового двигателя G4JS (NON-EOBD):

Коды неисправностей/ошибок (engine DTC-codes) бензинового двигателя G4JS (EOBD):

Коды неисправностей/ошибок (engine DTC-codes) дизельного двигателя D4BH c электронно-управляемым ТНВД (COVEC-F):

Самостоятельная диагностика (считывание кодов неисправности без сканера) автоматической коробки передач 03-40LE

Важно: через две секунды после замыкания L-линии на массу, лампа HOLD сначала загорится на три секунды (это сигнал входа в режим самодиагностики), затем на три секунды потухнет, и после этого начнет миганиями выдавать код неисправности. Пример (ошибка 1120):

В случаях, когда ошибок несколько, они будут выдаваться одна за другой. Пример:

Коды неисправностей/ошибок (automatic transmission DTC-codes) автоматической коробки передач 03-40LE:

Самостоятельная диагностика (считывание кодов неисправности без сканера) системы полного привода 4WD

После замыкания в диагностическом разъеме L-линии на массу, лампы HI LO сначала загорятся на 0.6 секунды, затем будет трехсекундная пауза, и потом блок управления начнет выдавать миганиями ламп HI LO код неисправности.

Коды неисправностей/ошибок (four-wheel-drive DTC-codes) системы полного привода 4WD:

Как считать код ошибки без сканера

Допустим, в дороге у Вас загорелась лампочка «чек», а диагностического адаптера под рукой не оказалось. Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Такую диагностику можно провести практически на каждой машине. Мы расскажем об этом способе на примере автомобилей Toyota.

Подготовительный этап

1) Для считывания кодов на старых моделях с диагностическим разъемом DLC1, который расположен под капотом, необходимо перемкнуть выходы TE1-E1. Схема разъема представлена на картинке:

2) Для считывания кодов на автомобилях с разъемом DLC3 (OBD2), который обычно располагается в салоне автомобиля, необходимо перемкнуть выходы TC-CG:

Считывание кодов

Сброс ошибок

Коды ошибок двигателя 12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215) 98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)

Коды ошибок АБС 11 Обрыв цепи реле электромагнитного клапана 12 Короткое замыкание в цепи реле э/м клапана 13 Обрыв в цепи реле электронасоса 14 Короткое замыкание в цепи реле электронасоса 21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса 22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса 23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса 24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса 31 Неисправность датчика частоты вращения переднего правого колеса 32 Неисправность датчика частоты вращения переднего левого колеса 33 Неисправность датчика частоты вращения заднего правого колеса 34 Неисправность датчика частоты вращения заднего левого колеса 41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи 43 Неисправность в цепи датчика замедления 44 Обрыв или короткое замыкание в цепи датчика замедления 49 Обрыв в цепи выключателя стоп-сигналов 51 Короткое замыкание или обрыв цепи питания электронасоса 71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса 72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса 73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса 74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса 75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса 76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса 77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса 78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса 79 Неисправность датчика замедления

Диагностика мотора своими силами: 4 полезных прибора

За последнее десятилетие появилось много недорогого оснащения, помогающего определить неисправности разных систем автомобиля: от коробки и двигателя до газобаллонного оборудования.

Такие приборы доступны рядовому автолюбителю, желающему повозиться со своей машиной. Но даже тем, кто не собирается самостоятельно заниматься электронной диагностикой, полезно иметь хотя бы представление о ней — чтобы понимать, куда обращаться при возникновении неисправности и как избежать развода на деньги.

Сканеры, работающие со смартфоном или компьютером

Самое распространенное и недорогое средство диагностики — адаптер ELM 327. Он стоит в среднем около 1000 рублей и подходит ко всем машинам, в которых есть разъем OBD II. Адаптер умеет считывать и обрабатывать сигналы блоков управления автомобиля, передаваемые по диагностическим линиям, и транслировать их по протоколам Bluetooth, Wi-fi или по USB-кабелю в смартфон, планшет или ноутбук.

Чтобы смартфон или ноутбук понимал сигналы адаптера, на него нужно установить программное обеспечение. Часто на диске к ELM прилагается несколько стандартных программ. А за специфическими — пожалуйте в интернет. Наряду с бесплатным есть и платный (200–300 рублей) софт, отличающийся расширенным функционалом и лучшим качеством работы.

Программы заточены под конкретную марку автомобиля или выполняют определенный круг задач. Причем они помогают не только провести диагностику, но и перенастроить отдельные системы и оборудование автомобиля. Например, изменить базовые параметры или активировать скрытые производителем функции, которые уже заложены в «железе». Сдвинуть температуру включения вентилятора системы охлаждения, подкорректировать алгоритм работы вариатора, даже провести небольшой чип-тюнинг двигателя — все это позволяет сделать ELM. Выручит адаптер и при подборе подержанного автомобиля — им можно проверить, нет ли ошибок в «мозгах», совпадает ли VIN-номер с документами.

Почти все программы имеют русскоязычный интерфейс. Правда, расшифровка кодов ошибок часто выдается на английском. Не очень удобно, но хуже другое: код ошибки определяется правильно, а вот расшифровка иногда не соответствует коду. Поэтому лучше перепроверять информацию, благо в интернете можно найти список неисправностей практически для любой марки.

Сканеры ELM 327 предлагают в двух версиях — 1.5 и 2.1. Первые поддерживают гораздо больше протоколов, а потому и вероятность успешного соединения с конкретным автомобилем выше.

ELM 327 — не единственный в своем роде прибор. Существуют и другие адаптеры для диагностики через ОВD-разъем. Например, популярная у владельцев автомобилей концерна Volkswagen программа «Вася-диагност» с ELM не работает. Для нее понадобится приобрести собственный адаптер — КKL 409.1.

Автосканеры

Специализированные сканеры у официальных дилеров могут стоить до полумиллиона рублей и чаще всего предназначены для диагностики автомобилей только одной марки. Оставим это профессиональное оборудование за рамками нашего обзора: рассмотрим недорогие (до 6000 рублей) устройства, которые работают со всеми автомобилями, оснащенными разъемом OBD II. Часто их называют «лаунчеры», по названию фирмы Launch, которая выпускает широкий диапазон диагностического оборудования.

Принципиально ничего дополнительного по сравнению с адаптерами типа ELM сканеры-лаунчеры не предлагают. Просто они более удобны в использовании. При подключении не требуют спаривания по Bluetooth или Wi-Fi — сразу загорается дисплей, на который выводится VIN-номер машины. Кнопками выбираете в меню нужные параметры и запускаете диагностику. Сканер прочитает и покажет все коды ошибок, причем интерпретация кода точнее, чем у программ, работающих с ELM. Меню части сканеров русифицировано, но ошибки будут описаны на английском языке. Программное обеспечение можно периодически обновлять, скачивая с сайта производителя свежие прошивки.

Многие мастера приобретают лаунчеры еще и для того, чтобы произвести впечатление на клиента. Выглядит сканер, конечно, солиднее, чем смартфон, подключенный через адаптер к автомобилю. Однако прибор — это лишь инструмент. И к нему обязательно должны прилагаться умелые руки.

Маршрутные компьютеры

Прошивки маршрутников тоже постоянно обновляются и позволяют диагностировать не только двигатель, но и автоматические коробки передач и вариаторы. У некоторых машин маршрутники «видят» блоки АБС и систем пассивной безопасности.

Одно из преимуществ маршрутника перед сканером: он всегда подключен к автомобилю и сообщает об ошибках в системе управления двигателем в режиме реального времени. Некоторые приборы выдают голосовые предупреждения при выходе рабочих параметров двигателя за допустимые пределы.

Активные датчики зажигания

Сканеры — это мастера широкого профиля. А есть и узконаправленные специалисты — недорогие приборы, позволяющие проводить точечную диагностику. Например, сканер засек пропуски воспламенения топливовоздушной смеси в цилиндре. А как определить причину этих пропусков?

Это можно сделать с помощью активного USB-датчика зажигания. Работает устройство в паре с андроид-смартфоном или планшетом, на который необходимо установить соответствующую программу. Диагностика происходит бесконтактным способом: чувствительную часть датчика прикладывают к проверяемой детали. А на экране отобразится график изменения напряжения в электрической цепи. Таким образом можно найти неисправность в катушках зажигания, форсунках, датчиках положения коленчатого и распределительного валов.

Эти приборы обычно покупают сервисмены — они нужны для углубленной диагностики, и обычным автолюбителям приобретать их нецелесообразно. Тем более что и цена у них не такая уж низкая. Например, активный USB-датчик зажигания стоит около 10 000 рублей.
