Как работает зеркало заднего вида

Шестеренки, мороз и вода: как устроен привод зеркал и как его можно (или нельзя) сломать

Автомобильное зеркало заднего вида, которое умело регулироваться посредством нажатия водителем кнопок из салона, было впервые запатентовано в далеком 1975 году изобретателем, имя которого давно забыто – Минг Чин Сюй. Сегодня мы продолжаем пользоваться этим удобным устройством с минимальными изменениями. В этой статье разберем саму конструкцию и её типичные поломки.

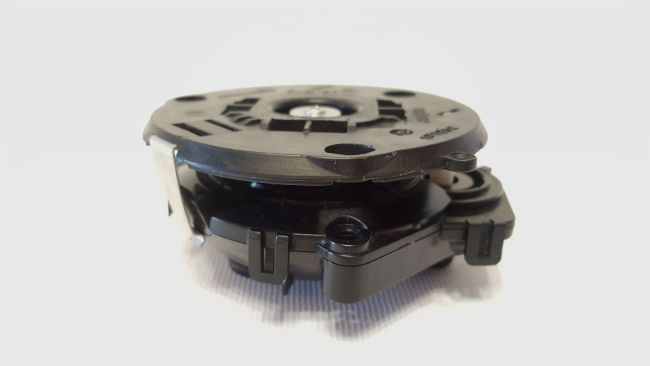

Конструкций электроприводов автомобильных наружных зеркал заднего вида существует достаточно много, хотя различия между ними не слишком принципиальны. В любом варианте привод представляет собой герметичный корпус с двумя миниатюрными электродвигателями. Из него наружу выходят два выдвигающихся штока, которые наклоняют по двум осям (горизонтальной и вертикальной) качающуюся на центральной оси подвижную панель-«тарелку». К «тарелке» в свою очередь крепится зеркальный элемент.

Кинематика приводов может слегка отличаться от производителя к производителю и даже защищаться патентами, но внутри любого варианта находится механизм, который превращает радиальное вращение вала электродвигателя в линейное движение штока, меняющего угол наклона зеркала. Собственно, линейными приводами такие механизмы и называются. В любом современном автомобиле их полно – это и перемещение кресла, и подъем багажника, и корректор фары, и регулировка оборотов холостого хода, и многое другое.

Электродвигатели в зеркалах – самые простейшие, типовые моторы стандартизированных размеров. Их можно встретить где угодно, в том числе и в детских игрушках. Это примитивные коллекторные моторчики, нередко без полноценных подшипников и обычно даже без графитовых щеток – щетки представляют собой пружинящие металлические пластинки. Управляются моторчики простой подачей напряжения со сменой полярности, которая заставляет их менять направление вращения и, соответственно, направление линейного движения штока – внутрь корпуса или наружу.

В зеркалах с функцией памяти положения рядом с моторчиками установлены еще и переменные резисторы, скользящие контакты которых механически связаны с подвижными штоками механизмов – соответственно, вместе с движением зеркала меняется и сопротивление двух резисторов. Электронный блок, расположенный в салоне, запоминает значение сопротивления в выбранном вами положении зеркала и при автоматической установке положения зеркал просто крутит моторчики до его достижения. Так устроены зеркала 99% автомобилей, от бюджетных до премиальных. Увидел потроха одного из них – считай, видел все.

Что представляет собой «трансмиссия» привода зеркала? Как уже говорилось, в зеркалах используются разновидности линейного привода, позволяющие преобразовать вращение электромоторчика в возвратно-поступательное движение и одновременно существенно повысить крутящий момент, поскольку на валу миниатюрного мотора он незначителен и для движения зеркала его недостаточно.

Читайте также:

Как проверить дроссельную заслонку рено меган 2

В «трансмиссии» может применяться червячная передача или прямозубые шестерни – бывает по-разному, хотя суть от этого не меняется. В том приводе, который мы разобрали для статьи, – «червяк». А непосредственно линейное движение создает подвижный резьбовой шток, движущийся в неподвижной вращающейся гайке.

Насколько надежна механика таких приводов? Весьма надежна, и сама по себе она способна работать практически десятилетиями. Если мы берем привод хорошего бренда или тем более – под оригинальной маркировкой автопроизводителя, то в нем есть:

шестеренки и штоки из пластика очень высокого качества: с ничтожным коэффициентом трения, сохраняющего прочность в широком диапазоне температур и не приобретающего хрупкость с годами;

заложенная в механизм консистентная смазка, не теряющая пластичности при любых температурах и не склонная к загустеванию со временем;

конструктивно обеспеченные люфты в механизме, которые компенсируются упругими элементами, но при этом не позволяют механизму «закисать» при сколь угодно длительном простое без движения.

Опасна ли для механизма привода работа «до упора»?

Как правило – нет. Вышеупомянутые конструктивные люфты – простые, но при этом весьма продуманные решения. Взять, к примеру, тот же линейно движущийся во вращающейся неподвижной гайке резьбовой шток – гайки в привычном понимании там, разумеется, нет: она представляет собой несколько упругих лепестков с зубчиками, входящими в витки резьбы штока. Там, где гайка традиционной конструкции, упершись, портит резьбу в себе или на винте, гайка «лепестковая» «перепрыгивает» по резьбе, лишь слегка пощелкивая. Нет, безусловно, если вы будете битый час удерживать кнопку регулировки зеркала, которое дошло до крайнего положения, то скорее всего что-то в механизме «трансмиссии» привода сотрется или разрушится. Но, согласитесь, это все же крайности. Как говорят в народе: дураку дай… э-э-э… шар стеклянный – он и шар разобьет, и руки порежет…

Опасна ли для механизма привода работа при примерзании зеркального элемента в кожухе?

Опять же – нет. Эффект тут аналогичный вышеупомянутому движению до упора. Механизм будет «прощелкивать», и его защитит от поломки и износа проскальзывание упругих элементов и смазка. Хотя, конечно, длительно давить на джойстик, слыша щелчки и не видя результата, не нужно.

Опасно ли «обратное движение», когда не электропривод перемещает зеркальный элемент, а мы качаем зеркало руками, заставляя механизм двигаться «с противоположной стороны»?

Читайте также:

Как слить охлаждающую жидкость бмв х1 е84

И это производитель предусматривает. Несмотря на то что такой процесс, на самом деле, не является нормой, принудительное перемещение электрозеркала вручную при его протирке после мойки или с целью расколоть мешающий движению лед возможно в повседневной эксплуатации машины. Если не делать так намеренно, регулярно и ежедневно, запаса прочности механизма и его «защиты от дурака» опять же хватит надолго.

Так что же представляет основную опасность для механизма электрической регулировки зеркал, если он якобы такой надежный и прочный? Самая обычная вода.

Какую бы конструкцию не имела «трансмиссия» внутри корпуса приводов, наружу выходят два подвижных элемента – штока или рычага, в зависимости от того, как реализовал конкретный производитель. И точки выхода этих подвижных элементов представляют собой потенциальный вход для влаги внутрь корпусов моторов (и резисторов с некоторым количеством сопутствующей электроники в версиях зеркал с памятью).

Как правило, выход штоков очень хорошо защищен сложнопрофильными гофрированными резиновыми пыльниками (похожими на пыльники пальцев тормозных скоб), и пока они не потеряли целостность, эластичность и упругость, их защита успешно противостоит даже струе воды из «керхера», бьющей прямо под зеркальный элемент. В том числе и продолжительно, а не только мимоходом.

Однако в конструкции электропривода зеркала резиновый пыльник – все же самый уязвимый элемент. Со временем он теряет свои качества и покрывается мелкими трещинками. После чего начинает рваться и от той же самой струи воды на мойке, и от намерзшего льда, если мы регулируем зеркало в сильный мороз. Когда же пыльник порван, внутрь механизма затягивается влага и пыль – от нее сгнивают щетки на моторчиках, густеет смазка в шестеренках, портятся резисторы обратной связи для функции памяти… Механизм начинает работать медленно, с заеданиями, а затем и вовсе выходит из строя.

Ремонт же его хотя и возможен, но рентабелен лишь в редких случаях – если только у вас имеются донорские аналогичные механизмы, с которых можно переставить отдельные детальки.

Вот как работает зеркало заднего вида с автоматическим затемнением

Работа зеркала заднего вида с автозатемнением — впечатляет.

Зеркала заднего вида с автозатемнением на первый взгляд являются не самой захватывающей технологией применяемой в современных автомобилях. Но, если назвать такое зеркало более правильнее, т.е. с технологической стороны подхода к делу, а именно, — «электрохромное зеркало заднего вида», — то становится понятно, что такое зеркало заднего вида с автозатемнением является современным электронным продуктом высоких технологий. Особенно с той точки зрения если учитывать, что в этих зеркалах отражающая поверхность затемняется конкретно с помощью электроники.

Читайте также:

Какой усилитель руля на круз шевроле

Как вы друзья думаете, для чего нужно таковое зеркало заднего вида с автоматическим затемнением?

Управление автомобилем в ночное время суток может доставлять действительно неудобство водителю в связи с ослеплением его транспортом с яркими фарами, свет которых отражается в салонном зеркале заднего вида. Как вы уже наверное поняли, такое зеркало заднего вида с функцией автозатемнения защищает водителя от света ярких фар идущего позади автотранспорта. Но помимо этого такие зеркала с автоматическим затемнением выполняют еще одну более важную роль.

Дело в следующем, если водителя ослепляет позади идущая машина, то его глаза на какое-то время могут получить и поймать так называемое слепое пятно, в результате которого водитель не сможет видеть часть объектов находящихся в этот момент на дороге.

Этот слепой эффект крупный производитель таких стекол с автозатемнением (компания «Gentex») называет- «Эффектом Трокслера».

Этот «эффект Трокслера» влияет на зрительное восприятие человеком окружающего мира. По словам специалистов производителей автозеркал, данный «эффект Трокслера», возникающий из-за ослепления водителя ярким светом, откладывает его реакцию на срочное реагирование на ситуацию в среднем примерно до 1,4 секунды. Вы наверное думаете, что это совсем немного..(?) Посчитайте и прикинте сами, а вот как:

При движении автомобиля на скорости 95 км/час замедленная реакция водителя или отсутствие полного визуального обзора дороги в течение 1,4 секунды приведет к тому, что машина проедет 37,5 метров фактически без контроля водителя.

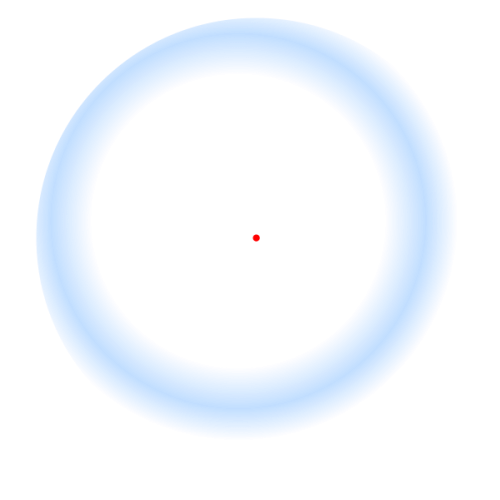

Вот вам наглядный пример, как человеческое зрение может не видеть объекты прямо перед своими глазами:

Закройте один глаз ладонью, обоприте свои локти об стол и зафиксируйте голову руками на расстоянии от картинки в 15 — 30 сантиметров. Далее открытым глазом попробуйте сфокусировать свой взгляд на крестике в центре картинки. Смотрите прямо на крестик не переводя взгляда на другие объекты. Если вы все сделаете правильно, то фиолетовые объекты на картинке исчезнут.

Читайте также:

Как поменять ремень гур на шевроле круз

Вот еще один пример этой иллюзии:

Зеркало с автоматическим затемнением призвано бороться с ярким блеском фар, лучи от которых попадают от позади идущих транспортных средств на светоотражающую поверхность, а далее уже попадают прямо в глаза водителя. Автоматическое затемнение зеркала заднего вида позволяет избежать данного «эффекта Трасклера» затемняя фактически поверхность зеркала с помощью процесса электрохромизма.

По своему принципу зеркало с автозатемнением работает очень просто, а именно: -датчик света (или датчики), встроенный в зеркало, обнаруживает блики от света фар и посылает сигнал электронике, которая находится внутри зеркала заднего вида. Далее происходит сам процесс электрохромизма, который и затемняет светоотражающую поверхность зеркала.

Современные зеркала с автоматическим затемнением имеют обычно два датчика, которые являются, как правило, либо фотодиодами на основе фотоприемников (фотодиод представляет собой полупроводник, который превращает свет в ток) либо обычными камерами.

Сами датчики напрямую связаны с микропроцессором. В итоге получается, когда датчики и микропроцессор обнаруживают блик или блики от фар, то процессор моментально посылает электрический разряд на специальный гель, который находится между несколькими слоями зеркала.

Этот заряд приводит к тому, что вещества в геле подвергаются окислительно-восстановительной реакции, что и заставляет их моментально затемниться. В результате более темный гель, что находится между двумя слоями стекол зеркала заднего вида, затемняет саму поверхность зеркала ограничивая тем самым количество света способного отражаться от зеркала в сторону лица водителя.

В результате этого водитель может спокойно двигаться (ехать) ночью не боясь получить слепое пятно в глаза от ярких фар позади идущего транспорта.

Это захватывающая технология в наши дни стала стандартной опцией для многих современных автомобилей. Но когда она появилась в 1980-х годах, то зеркала с этой опцией устанавливались, как правило, только на дорогие люкс-автомобили, так как стоили они в то время очень дорого.

Сегодня, благодаря удешевлению подобной технологии, зеркала с автозатемнением стали обычной опцией, которая есть во многих современных автомобилях. Так что садясь за руль автомобиля, в котором установлено зеркало с автоматическим затемнением, подумайте как-нибудь в незначай, что перед вами находится удивительное изобретение внутри которого в электрохромном слое постоянно происходят сложные и интересные процессы. Удачи Вам друзья!

Требования к зеркалу заднего вида, из каких элементов состоит, рекомендации при выборе

Специально для Пятого канала автоинструктор с 22-летним стажем Владимир Моисеев рассказал, как правильно настроить зеркала автомобиля — чтобы водитель видел то, что должен видеть.

Как устроено зеркало заднего вида автомобиля

Стандартное внутрисалонное или наружное зеркало состоит из 4 главных частей:

Корпуса. Бывает разной формы, чаще – овальной или прямоугольной с закруглёнными краями. Конструкция корпуса должна быть травмобезопасной, без острых кромок.
Отражающего элемента. Передаёт информацию шофёру. Представляет собой прочное стекло со специальным отражающим слоем и дополнительным защитным покрытием. Для безопасной эксплуатации ТС не допускается наличие сколов, царапин и потёртостей на автозеркалах, способных повлиять на качество отображения. Не должно искажать цвет, увеличивать или уменьшать расстояние до объектов, изменять их форму.
Устройства для регулировки наклона отражающего элемента. Позволяет настраивать угол обзора оптического элемента.
Механизма крепления. Обеспечивает закрепление автозеркал на месте установки. Крепёж должен быть надёжным как при движении по дороге хорошего качества, так и во время тряски ТС на дефектах дорожного полотна.

Боковые зеркала дополнительно комплектуются механизмом складывания. Он должен работать плавно и без рывков. Для складывания зеркала необходимо прикладывать усилие. Если механизм будет иметь минимальное сопротивление, то оптический элемент может внезапно сложиться при движении на высокой скорости или во время сильной тряски кузова.

Правильная посадка — плотно, удобно, безопасно

Для начала водителю нужно правильно сесть — пятая точка полностью на сиденье, спина прижата, а голова — нет. Обе руки на руле, чуть согнуты. Ноги вытянуты, слегка согнуты в колене.

И только после этого можно переходить к настройке зеркал. И далее не стоит менять своего положения в кресле, ведь все настройки собьются — сядете как-то иначе, ваша голова будет в другой точке и настраивать зеркала заднего вида придется заново.

Виды автомобильных зеркал

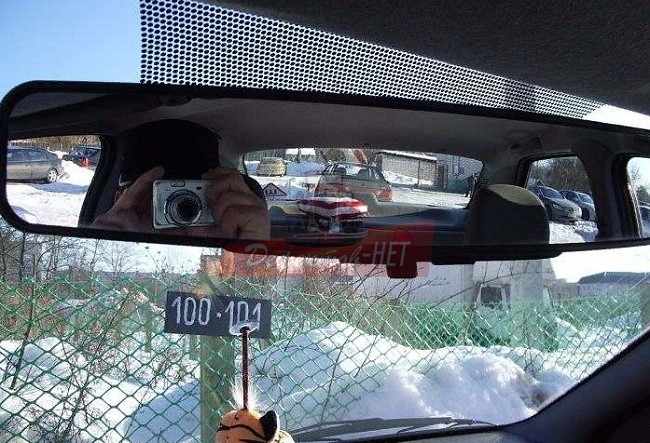

Салонное (внутреннее). Устанавливается внутри салона с помощью прочного кронштейна. Надёжно крепится, но легко регулируется. Стандартная форма – прямоугольная, с закруглёнными краями.
Боковые (наружные). В автомобилях устанавливаются два боковых зеркала. Одно находится слева, а второе – справа.

Помимо основных функций по безопасности и предупреждению аварий на дорогах, выполняют декоративную. Дополняют и преображают внешний вид машины. Например, стильные боковые зеркала («стремительной» формы с красивыми повторителями поворотов) придают автомобильному экстерьеру спортивные черты.

На праворульных машинах («японцах»), используемых на территории РФ, для удобства и безопасности вождения устанавливают дополнительное боковое зеркало на капот.

О панорамном зеркале

Панорамное зеркало заднего вида

Панорамное зеркало заднего вида относится к внутреннему типу автомобильных зеркал. Имеет сферический оптический элемент и большую длину в отличие от стандартного плоского зеркала. Обеспечивает более полный задний обзор, снижая количество «мёртвых зон». Способствует улучшению зрительного восприятия, увеличивает угол обзора (до 160 градусов с обеих сторон). Главный недостаток – искажение реального расстояния от автомобиля, в котором находится водитель и пассажиры, до объекта.

Равномерность кривизны – одно из основных требований, предъявляемых к панорамному зеркалу. В противном случае будет сильно искажаться форма отражаемых объектов и расстояние до них. В некоторых бракованных моделях автозеркал возникает эффект «двойного отражения». Это может запутать водителя, привести к неправильной оценке дорожной ситуации и принятию ошибочного решения.

К езде с панорамным автозеркалом необходимо привыкнуть. Особенно важно научиться правильно определять безопасную дистанцию.

Панорамное зеркало подбирается индивидуально для каждой модели автомобиля. При его установке необходимо обращать внимание на следующие моменты:

высокие подголовники задних кресел, широкие задние стойки и запасное колесо на двери багажника могут закрыть большую площадь обзора;
неудачный выбор формы, размера и места установки панорамного зеркала может помешать раскрытию противосолнечных козырьков.

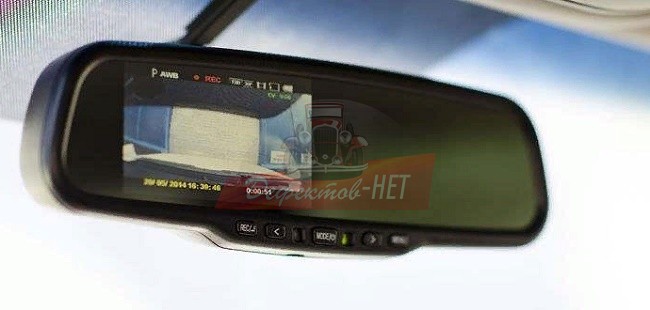

Зеркало заднего вида со встроенным монитором

Зеркало заднего вида с монитором

Устанавливается внутри салона на штатное место автозеркала. Представляет собой монитор, способный работать в качестве обычного зеркала. Различается габаритными размерами – от небольших до крупных (9 дюймов).

Подключается к камере заднего вида. Работает вместе с парковочными датчиками. Это способствует максимально безопасному движению задним ходом. Упрощает процесс маневрирования в сложных ситуациях. На дисплее отображается картинка, выводятся подсказки (информация о расстоянии до ближайшего препятствия), указываются габариты ТС.

В более дорогих автозеркалах предусмотрена возможность сенсорного управления, установки карты памяти, подключения передней камеры или видеорегистратора.

1. Зоны обзора в зеркалах заднего вида

Зоны обзора в зеркалах заднего вида определяются размером оптического элемента, его кривизной и положением относительно глаз водителя. Минимально необходимые зоны обзора в зеркалах заднего видаустановлены Государственным и международными стандартами (ГОСТ Р 41.46-99 и Правила №46 ЕЭК ООН). Однако, чем больше видно в зеркалах, тем полнее и достовернее информация о дорожной обстановке. Поэтому зоны обзора большинства современных автомобильных зеркал превышают минимально необходимые, установленные стандартами. Для увеличения обзора используют зеркала с оптическими элементами увеличенной площади,сферические панорамные зеркала, асферические зеркала. Широко распространены накладные панорамные зеркала, устанавливаемые поверх «штатных» внутрисалонных зеркал, а также дополнительные наружные зеркала и оптические элементы.

Устройство зеркала заднего вида

Конструктивно как внутреннее, так и наружное зеркало заднего вида (боковые зеркала) состоит из следующих основных частей:

Оптического (отражающего) элемента;
Корпуса с кронштейном крепления;
Механизма регулировки угла наклона оптического элемента;
Системы обогрева оптического элемента (на некоторых моделях).

Оптический элемент является основным элементом зеркала, который отражает свет и формирует отраженное изображение. Он представляет собой плоскопараллельное стекло с нанесенным на одну из его поверхностей отражающим (зеркальным) слоем, покрытым сверху защитным лаком.

По способу изготовления оптические элементы могут быть:

с отражающим слоем на внутренней поверхности стекла;
с отражающим внешним слоем.

Основными недостатками зеркал с внутренним зеркальным слоем является снижение четкости изображения из-за отражения части падающего света от внешней поверхности оптического элемента, а также высокая чувствительность к загрязнению, в результате чего ухудшается обзорность.

Зеркало с отражающим внешним слоем на оптическом элементе исключает отражение искажение и раздвоение отражаемых предметов, но при этом отражающий слой без эффективной защиты подвержен различным механическим повреждениям и коррозии.

По типу оптического элемента зеркала подразделяются на:

плоские;
панорамные (сферические);
многосекционные (сфериксные).

Плоская оптика может обеспечить только минимальный угол обзора, но при этом не искажает отражаемые предметы и расстояние до них.

Панорамное зеркало заднего вида позволяет увеличить обзор и уменьшить размер «мертвых зон» автомобиля, однако при этом происходит небольшое искажение формы отражаемых объектов и визуально увеличивает расстояние до них.

Панорамное зеркало заднего вида

Многосекционное зеркало состоит из основной и вспомогательной (одной или нескольких) отражающих поверхностей различного типа. Это позволяет практически устранить «мертвые зоны».

Настройка салонного и боковых зеркал

Салонное. Всё очень просто. Найдите центральную точку автозеркала заднего обзора. Соотнесите её с центральной линией заднего стекла.
Боковые. Настройте водительское сидение под себя. Отклонитесь влево, практически касаясь бокового окна. Установите левое зеркало в таком положении, чтобы видеть заднее крыло машины. При обычной посадке оно должно исчезнуть из вашего поля зрения.Отклонитесь вправо, чтобы голова находилась в центральной части салона (между водительским сидением и креслом переднего пассажира). В правом зеркале также должно быть видно заднее крыло. Чтобы проверить правильность регулировки 3 автозеркал как единой системы заднего обзора, заручитесь помощью пассажира. Попросите медленно обойти машину. В этот момент необходимо следить за его передвижениями в зеркала заднего обзора. Если человек исчезает из одного автозеркала и сразу появляется в другом (с небольшими паузами), то количество «слепых зон» – минимальное. Боковое зеркало настроено правильно.

Видео: Лучше один раз увидеть, чем сто раз прочитать — как настроить зеркала в автомобиле и что такое мёртвая зона

О дополнительных опциях для боковых зеркал

Дополнительное зеркало для мертвой зоны

Электропривод. Удобная система дистанционного управления стеклами зеркал, в корпусы которых интегрированы компактные электрические двигатели. Отличаются минимальным энергопотреблением. Процесс управления зеркалами осуществляется с помощью кнопок.
Повторители поворотов. Обеспечивают дополнительную безопасность движения, нагляднее предупреждая остальных участников дорожного движения о совершаемых манёврах. Выполняют декоративную функцию, придавая автомобилю стильный внешний вид. Устанавливаются с завода или в процессе тюнинга. В качестве штатных указателей поворотов на зеркалах используются обычные галогенные лампы. В премиальных машинах на их место устанавливают светодиоды.

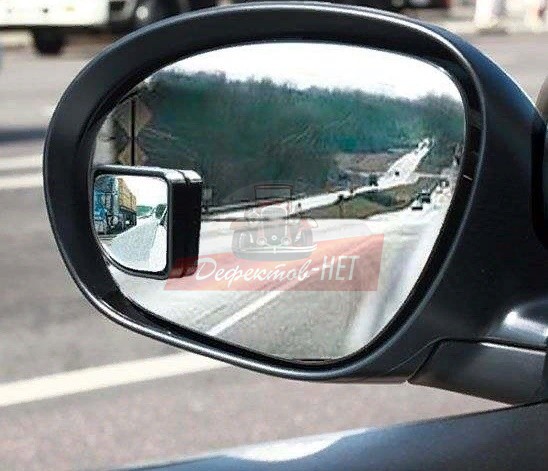

Дополнительное маленькое зеркало. Встраивается в стандартное боковое автозеркало справа от водителя. Чаще имеет сферическую форму. Улучшает обзорность и снижает количество «мёртвых зон». Является дополнительным элементом безопасности. Часто устанавливается на автомобилях для обучения новых водителей.
Декоративные накладки. Изготовляются из ABS-пластика, нержавеющей стали, хрома, карбона и других материалов. Делают автомобиль более стильным и необычным, выделяют из общего городского потока. Являются дополнительным защитным элементом для основного корпуса зеркала. Некоторые накладки поставляются в комплекте с указателями поворота. Процесс монтажа осуществляется с помощью крепёжных элементов или специального клея-герметика.
Система подогрева. Система подогрева работает за счёт специальных нагревательных элементов. Предотвращает запотевание и покрытие зеркал конденсатом, препятствует образованию наледи. Избавляет водителя от забот по их протиранию при сильной влажности на улице. Подогрев автозеркал осуществляется от бортовой электросети автомобиля. Подключение производится несколькими способами: параллельным или отдельным (с предохранителем, реле и выключателем).
Тонировка. Лёгкое тонирование боковых зеркал способно защитить глаза водителя от отражения яркого света фар, сильное – исказить цветопередачу, снизить общее восприятие происходящего на дороге.

Существуют 3 разных нагревательных элемента, использующихся при обогреве наружных автозеркал:

резистивная проволока с изоляцией, имеющей термостойкие свойства;
резистивный элемент на основе токопроводящей пасты. Наносится методом трафаретной печати;
нагревательный элемент в виде плёнки. Одновременно является отражающим слоем.

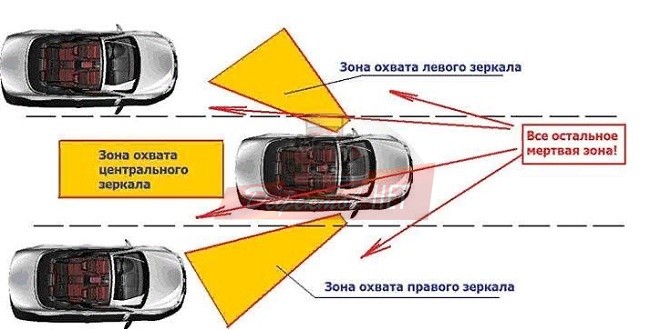

2. Минимально необходимые зоны обзора через зеркала заднего вида

Зона обзора в зеркале определяется размером оптического элемента и его положением относительно глаз водителя. При проектировании автомобилей в конструкцию зеркал закладывают необходимые параметры обзорности. Поэтому «штатные» зеркала, как правило, соответствуют требованиям стандартов и обеспечивают необходимый уровень безопасности. За обзор в сертифицированных зеркалах также можно не беспокоиться – этот конструктивный параметр обязательно проверяется при сертификационных испытаниях.

Рис. Минимальные необходимые зоны обзора в боковых зеркалах легковых автомобилей:

а. – в наружных зеркалах, б. – во внутрисалонном зеркале.

Если же такая процедура покажется Вам слишком сложной, лучше купить сертифицированное зеркало.

Способы применяемые для защиты водителя от ослепления

Применение оптического элемента клинового типа для внутренних зеркал

На таких зеркалах внешняя и внутренняя поверхность стекла, на которую нанесен отражающий слой, расположены не плоскопараллельно, а под некоторым углом друг другу. В корпусе установлен специальный механизм, при помощи которого оптический элемент может переводиться в одно из двух фиксированных положений.

В положении «день» более яркое отражение происходит от зеркального слоя. В положении «ночь» предметы менее ярко отражаются от наружной поверхности стекла оптического элемента. Переключение в одно из положений осуществляется вручную либо автоматически электроприводом по команде от датчиков освещенности.

Использование элементов с переменной прозрачностью

Оптический элемент в таких зеркалах изготавливается из жидкокристаллического материала, помещенного между двух стекол.

В обычном режиме такой слой ярко отражает падающий свет. При попадании на него ослепляющего света специальные датчики выдают сигнал на электронную систему управления, подающую электроток на жидкие кристаллы, меняющие при этом свою прозрачность. В результате яркость отражения снижается.

Спектральная защита оптического элемента

При этом производится тонирование зеркала заднего вида специальными материалами, способными ослаблять в отраженном свете спектральные составляющие, которые ослепляют водителя. Однако эффективность такой защиты во многом зависит от индивидуальных особенностей зрения водителя.

Видео:

Об уходе за зеркалами

Автомобильные зеркала – неотъемлемые элементы безопасного движения. Должны быть надёжно установлены и правильно отрегулированы. Но для безопасной эксплуатации машины этого недостаточно. Ещё один важный фактор – правильный уход за автозеркалами. Их необходимо содержать в чистоте, своевременно удалять пыль и грязь, не допускать сильного обледенения при зимней эксплуатации.

Для этого используются специальные автомобильные салфетки, моющие и противозамерзающие составы. Наносятся защитные покрытия, препятствующие прилипанию грязи и эффективно отводящие воду. Их лучше приобретать в специализированных магазинах по автохимии.

3. Сферические панорамные зеркала.

Обычно внутрисалонное зеркало и левое боковое зеркало легковых автомобилей имеют плоский оптический элемент. Такой элемент обеспечивает наиболее адекватную передачу информации об обстановке на дороге.

Однако, правое боковое зеркало на легковых автомобилях, как и зеркала грузовиков, весьма удалены от водителя. Если бы эти зеркала были плоскими, то для обеспечения надлежащего обзора их пришлось бы делать весьма большими, что не приемлемо ни с точки зрения аэродинамики, ни по цене, ни из эстетических соображений.

Для достижения надлежащего обзора в таких зеркалах используют сферический панорамный оптический элемент. Сферический зеркальный элемент обеспечивает необходимый обзор при разумных размерах зеркала. Радиус кривизны его выбирается исходя из необходимого поля обзора, но, согласно стандартам, не может быть меньше 1200 мм для зеркал легковых автомобилей и 1500 мм – для основных зеркал грузовиков.

Сферический зеркальный элемент несколько удаляет предметы. Поэтому зеркала многих иномарок имеют надпись «objects in the mirror are closer than they appear», что означает «объекты в зеркале ближе, чем кажется».

Очень важно, чтобы сферический зеркальный элемент имел равномерную кривизну. Неравномерность кривизны приводит к искажению формы отражаемых объектов и расстояний до них, иногда к двойному отражению объекта, и, вследствие этого, к ошибкам в оценке дорожной обстановки. Элементы с неравномерной кривизной получаются, как правило, при нарушении технологии изготовления (брак).

Критерии выбора

Купить качественное зеркало может быть непросто. Зеркальный элемент покрывается слоем оксида серебра (амальгамы), а также специальной краской. В подделках вместо оксида серебра используется алюминий. Алюминиевое покрытие долго не служит.

Среди дополнительных опций наружных зеркал встречается подогрев. Нагревательные элементы могут быть следующими:

Тонкая проволока, покрытая термостойкой изоляцией. Проволока находится на обороте отражающих элементов;
Резистивный элемент трафаретного типа, который состоит из токопроводящей пасты. Паста наносится на полимерную пленку малой толщины;
Сплошной резистивный элемент. Речь идет об особой пленке, которая находится на обратной стороне оптического элемента. Пленка также играет роль отражающего слоя.

Электрический обогрев может быть соединен параллельно с электроцепью обогрева заднего стекла, или подключен к собственной цепи с предохранителем, рассчитанным на ток 5,0-7,5 Ампер. Сама функция обогрева очень полезна, особенно если автомобиль эксплуатируется в регионах с холодным климатом.

Само зеркало обязательно гладкое, ровное, без сколов, пузырьков воздуха и мелких царапин. Оно не имеет глянцевого блеска. Проведите по нему рукой – на ощупь оно чем-то напоминает лакокрасочное покрытие кузова. Если пропитать ватный тампон раствором азотной кислоты и положить его на зеркало, спустя час его поверхность никак не изменится.

Чтобы найти оригинал и аналоги, можно искать по VIN-коду, или же по данным транспортного средства: модель, производитель, годы выпуска. Приоритетными все равно остаются оригинальные зеркала – ни один аналог не эксплуатируется так долго, как качественная деталь, устанавливаемая на заводе автоконцерна. А вот покупать дополнительные зеркала «мертвых зон» придется аналоговые. Однако отметим, что не всегда они нужны. Во-первых, стоит отрегулировать штатные детали как мы советовали выше и оценить удобство езды. Во-вторых, вам придется переключаться с бокового зеркало на дополнительное, что требует большого внимания и концентрации.

Если вам предлагают хорошие зеркала с антибликовым покрытием и подогревом, стоит брать именно их. С ними вождение будет максимально комфортным и безопасным.

4. Асферические зеркала

Асферические зеркала обеспечивают увеличение зоны обзора за счет особой формы зеркала.

Зеркало разделено на две зоны. Ближняя к водителю и большая по размеру зона «А» представляет собой обыкновенное сферическое зеркало. Поле обзора в этой зоне не должно быть меньше, чем это предусмотрено стандартами для зеркал соответствующего класса.

Дальний от водителя край оптического элемента (зона «В») выгнут по особому закону, с планомерным увеличением кривизны по мере приближения к краю зеркала. Благодаря этому в асферической зоне просматривается увеличенный сектор пространства.

Однако, в этой зоне форма объектов сильно искажается, а расстояния вообще оценить невозможно. Поэтому между сферической и асферической зоной на зеркало наносят разделительную линию. Кривизна зеркала подобрана таким образом, чтобы по мере сближения объекта с автомобилем наблюдателя, его отражение плавно перемещалось из асферической зоны в сферическую и приобретало реальные очертания.

5. Накладные панорамные зеркала

Накладные панорамные зеркала устанавливаются обыкновенно поверх «штатного» внутрисалонного зеркала с целью увеличения обзора через него. Они, как правило, имеют сферическую форму и увеличенную ширину, за счет чего, собственно, и достигается увеличение зоны обзора. В силу сферической формы эти зеркала несколько удаляют наблюдаемые в них предметы.

При выборе накладного панорамного зеркала следует, в первую очередь, обратить внимание на отсутствие искажений изображения (равномерность кривизны оптического элемента), а также на размер зеркала и надежность его крепления. «Штатное» зеркало, как правило, имеет возможность переключения в неослепляющее положение. При установке панорамного зеркала такая возможность исчезает. Поэтому необходимо, чтобы панорамное зеркало имело собственные средства зашиты от ослепления, например, противоослепляющее тонирование. Кроме того, желательно, чтобы накладное зеркало имело минимальныйвес, чтобы избежать вибраций и исключить вероятный отрыв крепления зеркала (особенно важно, если «штатно» зеркало крепится к ветровому стеклу путем приклеивания).

Заметим, что при правильной установке и регулировке всей системы зеркал автомобиля «штатное» внутрисалонное зеркало обеспечивает достаточный обзор. Если все же необходимо обзор увеличить, лучше установить более совершенные наружные зеркала, а не накладное внутрисалонное.

Экскурс по брендам

Лучшим вариантом будет купить оригинальную OEM-запчасть для вашей модели авто. Это будет качественное зеркало, в котором идеально все – от кронштейна до зеркального элемента. Служить оно будет очень долго. Правда, если вы захотите перейти от плоского зеркала к асферическому или наоборот придется брать аналог.

Хорошие варианты предлагают следующие фирмы: Ergon (Россия), TYC и FPS (Тайвань), Polcar (Польша). Зеркала последнего производителя отличаются демократичной ценой.

Также стоит обратить внимание более дешевые варианты от фирм GM (Южная Корея), Blic (Польша), Политехник (Россия). Не лучшие отзывы собирают зеркала Total View из Китая.

6. Дополнительные наружные зеркала

К дополнительным наружным зеркалам относятся широкоугольные зеркала и зеркала бокового обзора грузовых автомобилей, зеркала обзора посадочных площадок общественного транспорта, зеркала для обзора зоны выполнения работ спецавтотехники и прочие дополнительные зеркала и оптические элементыразличной конструкции.

Широкоугольные зеркалаобеспечивают обзор большего сектора пространства, чем основные зеркала грузовиков и предназначены для обнаружения объектов, находящихся в «мертвых» зонах. Они имеют оптический элемент большой кривизны и поэтому адекватная оценка размеров объектов, их формы и расстояний в этих зеркалах затруднена. Широкоугольные зеркала обыкновенно устанавливаются отдельно, но могут быть выполнены также и в одном корпусе с основными.Зеркала бокового обзорапредназначены на просмотра зоны в непосредственной близости от борта и колес автомобиля. Применяются преимущественно на большегрузных автомобилях.Дополнительные зеркала и оптические элементыразличной конструкции обыкновенно предназначены для обзора «мертвых» зон. Места их установки не регламентируются. Они могут быть установлены рядом, с, или непосредственно на основное наружное зеркало, на крыле автомобиля, могут являться как бы продолжением наружного зеркала.

Дополнительные широкоугольные оптические элементы часто устанавливают непосредственно на оптический элемент основного зеркала, имея целью просмотр увеличенного сектора пространства. Однако, такой метод установки в действительности является опасным, так как при этом теряется значительная часть обзора через основное зеркало. То есть, появляется вероятность не заметить объект, расположенный в непосредственной близости от автомобиля.

Вывод

Все автомобильные зеркала от дорогостоящих оригиналов до дешевых аналогов справляются со своей основной задачей. Самое интересное кроется в деталях, дополнительных опциях и сборке. Бюджетные зеркала быстро выходят из строя, так как на их производстве по максимуму экономили. Даже если экономия у вас в приоритете, все равно стоит рассматривать вариант покупки оригинала или продукции TYC, Ergon или Polcar – единожды заплатив больше, в ближайшей перспективе вы не будете искать замену. Целесообразнее будет менять не все зеркало в сборе, а только зеркальный элемент.

Советуем брать асферические зеркала и приспособиться к езде именно с ними. Они гарантируют хороший обзор, а значит и безопасность водителя, пешеходов и других участников движения.

7. Телевизионные системы обзора

Телевизионные системы находят применение преимущественно на грузовых автомобилях, пассажирском транспорте и спецавтотехнике. Они позволяют не только просматривать «мертвую» зону позади автомобиля, обзор которой через обыкновенные зеркала невозможен из-за стенок кузова или длинного пассажирского салона. Они также позволяют наблюдать с места водителя за погрузочно-разгрузочными работами, посадкой и высадкой пассажиров, видеть препятствия при маневрировании задним ходом и предоставляют множество других преимуществ, недостижимых с помощью обыкновенных зеркал.

Даже простейшая система позволяет просматривать картинку на мониторе как в зеркальном, так и в нормальном изображении. В первом случае видеоизображение логично воспринимается в едином ряду с отражением в зеркалах заднего вида. А во втором появляется возможность прочитать тексты дорожных указателей, другие надписи или рассмотреть номерной знак двигающегося сзади автомобиля. Более сложные системыобладают возможностями масштабирования изображения, измерения расстояния до объекта, их телекамеры могут поворачиваться в разные стороны, а на мониторе можно просматривать картинки одновременно с двух и более телекамер. Объектив телекамеры может быть защищен от обмерзания и запотевания обогреваемым стеклом.

Для легковых автомобилей разработаны системы с цветным жидкокристаллическим монитором, встроенным во внутрисалонное зеркало. В состав телевизионной системы обзора может входить видеомагнитофон, регистрирующий наблюдаемую видеокамерой обстановку, а сама система может быть интегрирована с прочей автомобильной аппаратурой – DVD-проигрывателем, мультимедиа-центром, системой навигации или бортовым компьютером.

Простейшая видеосистема состоит из широкоугольной телекамеры на заднем борту автомобиля и монитора в салоне. Для автомобилей, занятых перевозкой грузов, ее возможностей вполне достаточно. В специальных случаях видеосистемы создаются исходя из конкретного назначения автомобиля. Например, на дорожных машинах используют поворотные камеры, обеспечивающие просмотр «мертвой» зоны при движении автомобиля и наблюдение за зоной работ при их выполнении. На инкассаторских автомобилях, обзор из которых затруднен броневой защитой, для наблюдения за пространством как позади, так и по бокам автомобиля целесообразно применять несколько камер, а количество мониторов и место их установки следует выбирать таким образом, чтобы наблюдение мог вести не только водитель, но и сопровождающие автомобиль охранники.

Телевизионные системы обзора обладают существенно более широкими и гибкими возможностями, чем обыкновенные зеркала. А стоимость простых телевизионных систем уже сегодня вполне сопоставима со стоимостью современных зеркал заднего вида. Так что в будущем можно ожидать замещения зеркал видеокамерами и мониторами. А пока-что телевизионные системы хорошо дополняют систему зеркал заднего вида, обеспечивая просмотр мертвых зон, зон выполнения работ и решение некоторых других задач.

8. Другие средства улучшения обзора через зеркала заднего вида

Для улучшения обзора через зеркала заднего вида стремятся снизить помехи, создаваемые обзору загрязнением зеркала, попаданием на него влаги, образованием наледи или помехи, создаваемые загрязнением, увлажнением или обмерзанием стекол, через которые ведется обзор. Для удаления помех от грязи в зеркалах могут применяться омыватели зеркал и щеточные стеклоочистители, аналогичные соответствующим устройствам для очистки стекол, аэродинамический обдув, препятствующий осаждению грязи на зеркало и другие приспособления. Кроме того, помехи обзору, создаваемые загрязнением, снижаются в зеркалах с наружным отражающим покрытием.

Для борьбы с помехами, создаваемыми влагой и наледью, могут применяться щеточные стеклоочистители, аэродинамический обдув, ультразвуковые вибраторы, вращающиеся оптические элементы. Наиболее эффективным средством против влаги, наледи и снега являетсяобогрев зеркал.

Для очистки заднего стекла используются щеточные стеклоочистители, омыватели стекла, а также его обогрев.

9. Средства улучшения обзора в зеркалах НПК «Политех»

Выпускаемые НПК «Политех» наружные зеркала заднего вида имеют увеличенный по сравнению со «штатным» оптический элемент, что увеличивает зону обзора через зеркала НПК «Политех» в 1,3-1,5 раза по сравнению со «штатными» зеркалами. Оптические элементы правых зеркал — сферические.

Фирма выпускает зеркала с наружным отражающим покрытием и обогреваемые зеркала.

В производственной программе имеются также накладные панорамные зеркала с противоослепляющим действием и наружным отражающим покрытием. Эти зеркала имеют минимальный вес, надежное крепление и современный дизайн.

Для чего нужно зеркало заднего вида?

Автомобильные зеркала – важные элементы безопасности. Отличаются простой конструкцией и компактными размерами.

Устанавливаются в любой серийной машине, независимо от марки и модели авто, вида кузова и уровня комплектации. Различаются формой и внешним видом. Сочетаются с дизайном кузова и общим оформлением интерьера.

Содержание статьи:

ДЛЯ ЧЕГО НУЖНЫ ЗЕРКАЛА ЗАДНЕГО ВИДА?
КАК УСТРОЕНО ЗЕРКАЛО ЗАДНЕГО ВИДА АВТОМОБИЛЯ
ВИДЫ АВТОМОБИЛЬНЫХ ЗЕРКАЛ
О ПАНОРАМНОМ ЗЕРКАЛЕ
ЗЕРКАЛО ЗАДНЕГО ВИДА СО ВСТРОЕННЫМ МОНИТОРОМ
КАК ПРАВИЛЬНО НАСТРОИТЬ ЗЕРКАЛА В МАШИНЕ?
О ДОПОЛНИТЕЛЬНЫХ ОПЦИЯХ ДЛЯ БОКОВЫХ ЗЕРКАЛ
ОБ УХОДЕ ЗА ЗЕРКАЛАМИ

ДЛЯ ЧЕГО НУЖНЫ ЗЕРКАЛА ЗАДНЕГО ВИДА?

Зеркала заднего вида улучшают обзорность для водителя и позволяют оценивать обстановку на дороге. Упрощают процесс движения задним ходом и предотвращают от аварий и несчастных случаев. Способствуют более безопасному совершению различных манёвров на дороге (перестроению, обгону, объезду препятствий и т.д.). Автозеркала, в зависимости от места установки, делятся на 2 вида – салонные и боковые.

КАК УСТРОЕНО ЗЕРКАЛО ЗАДНЕГО ВИДА АВТОМОБИЛЯ
