Как подключить вентилятор и свет на двойной выключатель

Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Схемы подключения вытяжки к выключателю

После покупки вытяжного вентилятора в ванную возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной вентиляции в ванной комнате — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если вентилятор тихий , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно поставить еще один , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные клеммные колодки и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то шахта требует прочистки .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой защитой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Перед креплением декоративной панели производим подключение.

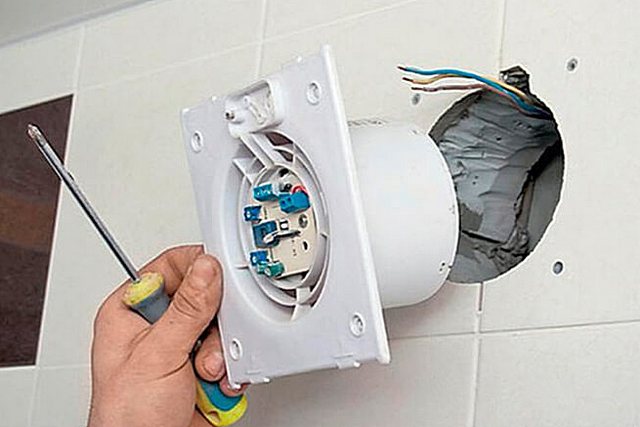

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с цветовой маркировкой проводов в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Подключение вытяжки из ванной через выключатель: зачем это нужно делать, схемы и возможные ошибки

Ванную или совмещенный санузел небезосновательно относят к помещениям с особыми условиями. Повышенная влажность и частые скачки температуры становится причиной образования конденсата, переувлажнения строительных конструкций и отделки. Все это – предпосылки для образования и развития колоний плесени и грибка, для появления гнезд насекомых и иных членистоногих – мокриц, многоножек, пауков и т.п. А если еще добавить неприятные запахи, если речь идет о совмещённом санузле, то картина при недостаточном проветривании вообще становится безрадостной.

Как подключить вентилятор в ванной к выключателю

Выход – надежная вытяжная вентиляция, которая по всем правилам в обязательном порядке должна присутствовать в этом помещении. В любом случае в ванной имеется канал естественной вентиляции. Но иногда ей бывает сложно справиться с «пиковой нагрузкой». А ведь любым хозяевам хочется, чтобы атмосфера в ванной как можно быстрее очищалась от переизбытка пара после принятия водных процедур, или от неприятных запахов после посещения туалета. Почему бы не помочь естественной вентиляции еще и установкой вентилятора, который ускорит проветривание в таких случаях?

Главный редактор проекта Stroyday.ru. Инженер.

Это, действительно, напрашивающее решение. Но только вентилятор нужно еще с умом подключить. Так, чтобы его работа становилась и удобной для хозяев, и эффективной, и рациональной. В этой статье мы и рассмотрим, как подключить вентилятор в ванной к выключателю, чтобы соблюсти все эти требования.

Какой вентилятор подойдет для ванной комнаты?

Надо заметить сразу – не поможет никакой вентилятор, если нет нормальной проходимости в вентиляционной шахте (канале). То есть начать следует именно с такой «инспекции». Тягу проверяют поднесением горящей спички или полоски бумаги. По отклонению язычка пламени и дымного следа или бумажного лепестка можно с достаточной степенью объективности судить о наличии нормальной тяги. Бывает, что такой эксперимент показывает даже обратную тягу. То есть воздух из вентиляционного канала стремится проникнуть в помещение.

Никакой вентилятор не спасет, если нарушена проходимость вентиляционного канала. Проверить тягу несложно, используя простейшие методы.

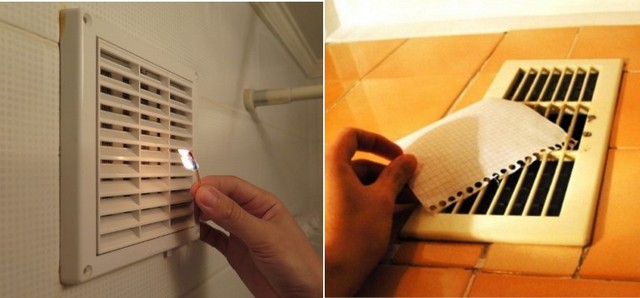

Если явного выходящего потока воздуха нет, или наблюдается эффект обратной тяги, то спешить с установкой вентилятора не имеет смысла. Придётся сначала приглашать специалистов по обслуживанию вентиляционных систем для прочистки канала или выявления иных причин его неработоспособного состояния.

Если же все в пределах нормы, то есть прибор будет устанавливаться в помощь работающей естественной вентиляции, можно выбирать оптимальную для себя модель.

Кстати, можно сразу ответить на один важный, занимающий многих вопрос. А не будет ли установленный вентилятор препятствовать естественной вентиляции? Ведь отдушина в ванной является одним из важных путей нормального воздухообмена в квартире.

Ответ такой. Если с вентиляционным каналов все в порядке, то не помешает. Полностью все сечение вентилятор не перекрывает. А если с механикой все в порядке, то крыльчатка попросту будет слегка вращаться под напором естественного потока воздуха, практически не создавая ему существенных препятствий. Сужение канала за счет установленного осевого двигателя – очень незначительно.

Исправный вентилятор не создаёт сколь-нибудь серьезных препятствий естественной вытяжной вентиляции.

Многие специалисты вообще заявляют однозначно – с вентилятором всегда лучше, чем без него. Поясним. В зимние холода, когда за счет высокой разницы температур тяга максимальна и даже избыточна, он несколько «душит» ее, что идет только на пользу. А вот летом тяга иногда «опрокидывается», так как на улице жарче, чем в помещениях. И без вентилятора обеспечить нормальный своевременный отвод запахов и повышенной влажности бывает затруднительно. Так что в любом случае установка принесет пользу.

Что оценивается при выборе вентилятора для ванной?

Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.

• Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.

Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.

В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.

Каноны естественной вентиляции

Правильно спланировать работу естественной вентиляции дома или квартиры – не столь просто, как может показаться. И все же это вполне решаемая задача, если знать, от чего отталкиваться. В статье нашего портала «Естественная вентиляция в частном доме» приведены все необходимые нормативы, разъяснен алгоритм расчета такой системы, имеется удобный онлайн-калькулятор.

• Установочные размеры. В ванных комнатах, как правило, устанавливаются накладные модели. И в первую очередь оценивается диаметр выходного патрубка вентилятора. Стандартные значения – 100, 120, 125, 150 мм. Есть и больше – но для ванной это неактуально. Вообще, удобнее всего, наверное, приобретать модель патрубком 100 мм. Такие вентиляторы компактны, обладают достаточной производительностью, легко устанавливаются в канал диаметром 110 мм, в качестве которого можно использовать отрезок обычной канализационной полипропиленовой трубы. Если производительности недостаточно, или есть сомнения в том, что не будет препятствий для естественной вентиляции, подойдут диаметры 120 или 125 мм. Выше – вряд ли оправдано для рассматриваемого случая.

Цены на вентиляторы для ванной

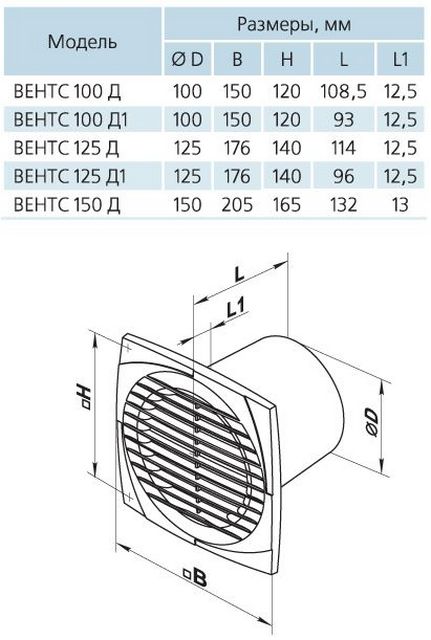

В одной модельной линейке могут быть вентиляторы различных размеров. Основным параметров в этом случае выступает диаметр выходного патрубка ØD.

Внешние размеры корпуса, который будет оставаться на поверхности стены, и его оформление выбираются покупателем индивидуально. На эксплуатационные характеристики это никак не влияет. Понятно, что прибор должен уместиться на отведенном ему месте. Ну и своим видом – не портить задуманного интерьера ванной.

• Класс защиты корпуса. Раз вентилятор устанавливается в помещении с повышенной влажностью и с определенной вероятностью попадания брызг воды, он должен иметь соответствующую защиту.

Класс защиты корпуса указывается на упаковке и в паспорте изделия двузначным числом после буквенного обозначения IP. Первая цифра говорит о защищенности от твердых частиц и пыли. Вторая – защита от контакта с водой. Пыль в данном случае нас интересует опосредованно (хотя и этой степенью защиты не стоит пренебрегать). А вот «по воде» должно быть не менее IPХ4.

• Уровень шума. Здесь все просто – чем тише работает прибор, тем лучше. Мало кому, принимающему водные процедуры или находящемуся в помещении с другими целями, понравится соседство с сильно гудящим вентилятором.

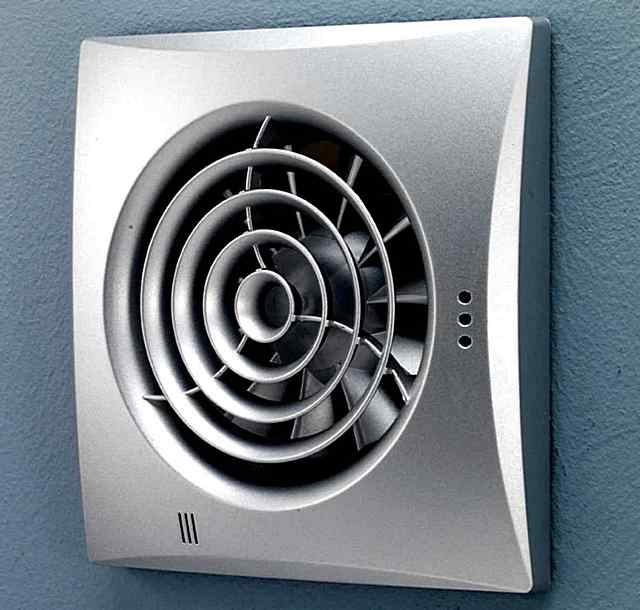

Тихую работу показывают современные осевые вентиляторы с уровнем шума 25÷30 дБ. Не вызовут особого раздражения более «громкие» модели, создающие шум до 35 дБ. Но вот если в паспорте указан уровень около 40 дБ или выше, стоит задуматься, стоит ли приобретать такой прибор.

• Функциональная оснащенность вентилятора. Вот на это стоит обратить особое внимание.

— Наличие встроенного выключателя. Кому-то кажется удобным, если вентилятор включается выходящим из его корпуса шнурком. Может, и удобно – но только, наверное, не для ванной. Кроме того, такой встроенный выключатель всегда является дополнительным уязвимым местом, особенно в условиях повышенной влажности. Его долговечность ничем не гарантирована.

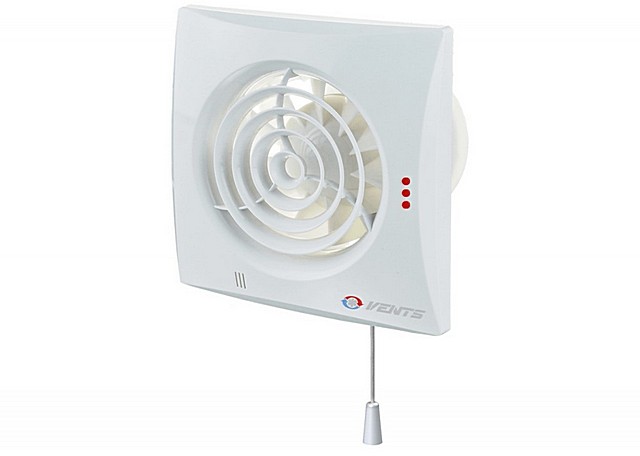

Вентилятор со шнурком – не лучший вариант для ванной комнаты. Здесь рекомендуется выполнять подключение через обычный настенный выключатель.

Практически все мастера в один голос рекомендуют выполнять коммутацию вытяжных вентиляторов для таких помещений исключительно через стандартные настенные выключатели. Вариантов подключения может быть несколько – как раз это и является основным вопросом нашей статьи. Мы к этому дойдем.

Вывод – встроенный выключатель не нужен.

— Таймер. Очень полезная функция, позволяющая организовать работу вентилятора так, что он останется включенным на определенное время после того, как человек выйдет из ванной.

Времени, пока человек не покинул помещение, чаще всего явно недостаточно для полноценного вентилирования. Отставлять прибор постоянно включенным – это ненужное расходование его ресурса и лишние затраты электроэнергии. Выключить вручную спустя какое-то время – наверняка часто забывается. Так что таймер становится оптимальным решением.

Главный редактор проекта Stroyday.ru. Инженер.

Доступ к регулировке таймера открывается при снятой крышке вентилятора. Обычно это подстроечный винт, вращением которого по или против часовой стрелки можно увеличить или уменьшить временной интервал задержки выключения. Шкалы, правда, не предусмотрено, так что установка не бывает исключительно точной. Но опытным путем добиться нужного интервала — несложно. В комплекте с вентилятором нередко идет и специальная пластиковая отвертка для выполнения такой подстройки.

Таймеры в некоторых моделях могут иметь еще и разные режимы работы. Несколько подробнее об этом будет рассказано ниже.

— Датчик движения. Вряд ли эту опцию можно в нашем случае назвать полезной. Есть модели с таким усовершенствованием, но это видится ненужной тратой денег. Добиться корректной и эффективной работы вытяжки будет сложно.

— Датчик влажности. Если уровень влажности в ванной превышает требуемый уровень (его можно изменять при настройке), датчик даст команду на автоматическое включение вентилятора. После нормализации влажности прибор самостоятельно отключится.

Вроде бы — хорошо. Но все же есть нюансы. Например, внезапно самостоятельно включившийся вентилятор может испугать человека, принимающего водные процедуры. Или же другая ситуация – в ванной намеренно желают на время купания, как говорится, «нагнать жару». Такое часто бывает, когда купают маленьких детей, особенно – приболевших. При этом родители стараются избежать любой вероятности сквозняка. И включение вентилятора, автоматически отреагировавшего на повышение влажности, будет явно неуместным.

Можно встретить такие рекомендации. Вентилятор должен включаться тогда, когда это необходимо хозяевам. А вот его выключение можно «завязать» через автоматику – и здесь будет достаточно встроенного таймера.

Вывод – опция в принципе полезная. Но не всегда есть смысл отдавать за нее лишние деньги. Вполне можно организовать работу вентиляции с привязкой по времени – через таймер.

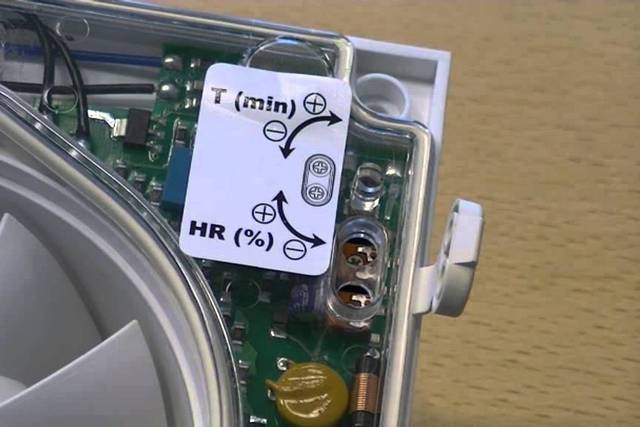

Пример регулировочных винтов для установки временного интервала задержки выключения (таймера) и уровня влажности (HR).

— Обратный клапан. Полезная опция, предотвращающая эффект «обратной тяги». То есть при неблагоприятных условиях неприятные запахи, сигаретный дым от соседей по стояку не будут проникать в ванную. Важно, чтобы клапан был надежным, но в то же время не препятствовал естественной вентиляции, то есть не был слишком «тугим».

Такие клапаны обычно размещаются на торце выходного патрубка. Бывают плёночного (мембранного) типа или в виде пластиковых подпружиненный створок.

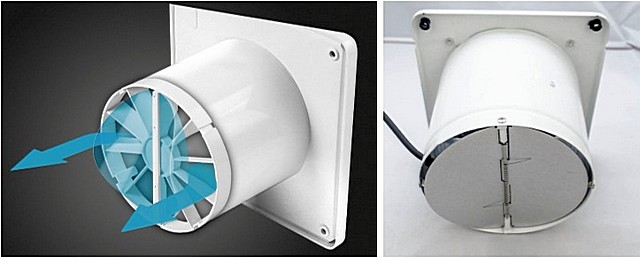

Обратные клапаны вытяжных вентиляторов: слева — мембранного типа, справа – с подпружиненными створками.

— Защита от перегрева. В принципе, все современные приборы с электроприводом должны иметь такую опцию. Если температура на обмотках двигателя достигает критической величины, то питание вентилятора отключается.

— Наличие москитной сетки. Весьма полезное дополнение. Причем, не только для защиты от проникновения насекомых. Неизбежно вентилятор будет перекачивать воздухом немало пыли. Лучше, если она будет оседать на сетке, которую нетрудно время от времени снимать и очищать. Сложнее очищать лопасти крыльчатки, так как в условиях влажности пылевые наслоения могут образовываться на них.

Ниже в таблице будет приведено несколько популярных моделей вытяжных вентиляторов с равным диаметром выходного патрубка (100 мм). Можно сравнить примерный уровень цен, зависящий от функциональной оснащенности прибора.

Наименование модели, иллюстрация	Краткое описание модели	Примерный уровень цен (май 2018 г.)
«ERA SB D100 OPTIMA 4 полипропилен»	420 руб.
«VENTS 100 К»	490 руб.
«Домовент 100 С»	500 руб.
«ERA D 100 E 100 S C»	720 руб.
«Ballu Green Energy GE-100»	730 руб.
«ERA D 100 4C ET»	1300 руб.
«VENTS 100 Quiet-Style T»	2400 руб.
«Electrolux EAFM — 100TH»	4200 руб.

Возможно, при выборе вентилятора для ванной будет полезной и информация, изложенная в расположенном ниже видеоролике:

Видео: советы по выбору вентилятора для ванной комнаты.

Как подключить вытяжной вентилятор в ванной к выключателю

Выше уже говорилось, что установка вентилятора со включателем-шнурком в ванной – не самый лучший вариант. Лучше управление осуществлять со стационарного выключателя.

Где его разместить? Казалось бы, удобнее будет в самом помещении ванной – включать вентилятор можно по мере необходимости. Но чаще прибегают к установке выключателя перед входом в эту комнату, там, где традиционно стоит и выключатель для освещения ванной. И здесь могут быть два варианта.

• Первый — двухклавишный выключатель с раздельным управлением светом и вентиляцией.
• Второй — одноклавишный, завязанный и на осветительные приборы, и на вентилятор.

Ниже будут рассмотрены оба случая с возможными их вариациями.

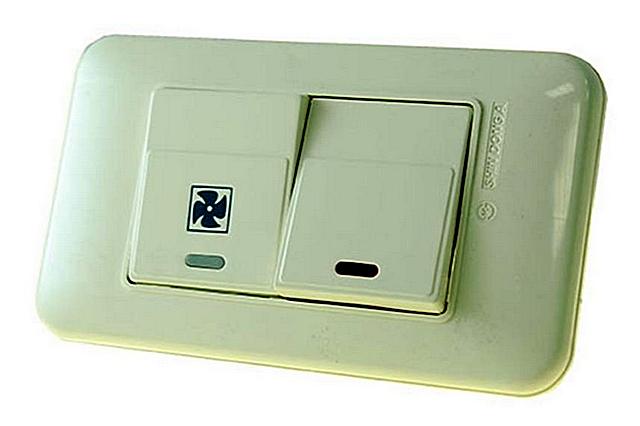

Выпускаются даже специальные модели выключателей для раздельного управления освещением и вентиляцией в ванных комнатах.

К месту установки вентилятора прокладывается кабель питания (замурованный в штрабах или размещенный в гофротрубах и скрытый за декоративной отделкой стен или потолка). В любом случае следует использовать кабель с надежной изоляцией и внешней защитой – к этому обязывают специфические условия ванной. Оптимальные варианты – кабель ВВГ 3×1,5 или NYM 3×1,5.

Цены на вытяжные вентиляторы

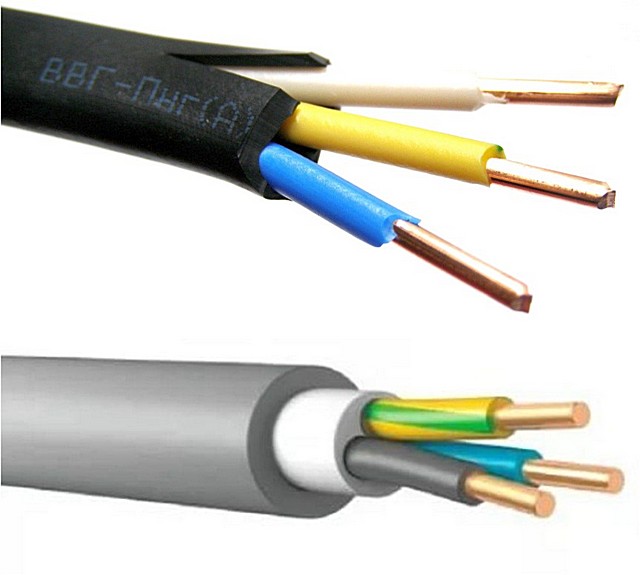

Рекомендуемые кабели для проводки — ВВГ 3×1,5 или NYM с таким же количеством жил и их сечением

Почему желательно, чтобы кабель был именно с тремя проводниками? Ведь на большинстве моделей накладных осевых вентиляторов с пластиковым корпусом не предусматривается подключения защитного заземления?

Дело в том, что если вентилятор оснащен таймером, то коммутируется он именно тремя проводами. Даже если сейчас планируется установка обычного прибора «без наворотов», как знать, не зачет ли хозяин поставить автоматизированную модель уже через год-другой. Вот тогда начнутся проблемы, если кабель имеет всего два проводника. Разница в цене не столь значительна, так что лучше сразу продумывать прокладку кабеля 3×1,5 – это не помешает.

Про работы по прокладке проводки в данной статье рассказываться не будет. Вопрос этот – слишком объемный и изобилующий нюансами, то есть требующий отдельного рассмотрения. И он уже хорошо освещен на нашем портале.

Подробно – о проводке в доме или квартире

Чтобы домашняя электрическая сеть была безопасной и долговечной, к ее прокладке предъявляются особые требования. Мелочей здесь быть не должно, и необходимо строго соблюдать все нюансы электромонтажных работ. Со всеми подробностями об этом – в специальной публикации нашего портала «Электропроводка в доме своими руками» .

Целью же дальнейшего изложения будет демонстрация возможных схем подключения с кратким описанием их преимуществ и недостатков.

Вентилятор без встроенного таймера

Отдельно выделенный для вентилятора выключатель

Самая, пожалуй, простая схема подключения. Выключатель может располагаться как перед входом в ванную, так и внутри помещения в безопасной зоне (где исключается попадание на него водяных брызг).

Схема №1 – вентилятор подключен к отдельному выключателю.

Цифрами на схеме обозначены:

1 — общий спаренный автоматический выключатель в распределительном щите.

2 — автоматический выключатель на выделенную линию. Для ванной, если в ней предусматривается только освещение и вентиляция, будет достаточно проводки сечением 1,5 мм², и линия защищается автоматом с номиналом 10 ампер.

3 — шина подключения нулевых проводов.

4 — монтажная (распределительная) коробка.

5 — одноклавишный выключатель.

6 — клеммная колодка вентилятора.

Выше говорилось, что рекомендуется везде прокладывать кабели с тремя проводниками. Ни этой же схеме третий провод просто не показан, так как он остается в таком варианте незадействованным. Как правило, пластиковые накладные осевые вентиляторы на своей колодке не имеют клеммы для подключения заземляющего контура (РЕ). То есть все ограничивается коммутацией фазы L, прерывающейся на выключателе, и нуля N.

На схеме (здесь и далее) показана распределительная коробка. Но на деле многие электрики используют для несложных схем коммутации пространство подрозетников. Для этого можно использовать подрозетник увеличенной глубины (60 мм). Все соединения, например, выполненные с помощью клемм Wago, в нем прекрасно разместятся, и вполне хватит места для установки самого выключателя. Впрочем, здесь каждый решает сам – оба случая вполне допустимы.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Как правило, при планировании схемы домашней электрической сети стараются сильно «не плодить» количество выключателей. Так что можно обойтись одним, который будет «обслуживать» и освещение в ванной комнате, и ее вентиляцию. Но возможны два варианта – выключатель может быть одноклавишным или двухклавишным.

Для начала — первый вариант, с одноклавишным выключателем.

Цены на вытяжные вентиляторы с обратным клапаном

Схема №2 — вентилятор и освещение подключены к общему одноклавишному выключателю.

На схеме добавлены:

7 – шина подключения контура защитного заземления.

8 – осветительный прибор. Показан условно, так как это может быть и группа параллельно подключенных приборов, или блок питания с понижающим трансформатором или драйвером – если светильники этого требуют. В любом случае, на корпусе осветительных приборов или блока питания часто имеются металлические детали. То есть здесь уже требуется подключение к линии защитного заземления (РЕ), тем более – во влажных условиях ванной комнаты.

Сама по себе схема также несложна в исполнении, но грешит явным недостатком. Совершенно очевидно, что вентилятор будет работать только при включенном освещении. То есть или времени на качественное проветривание будет недостаточно, или для этого придётся оставлять включенным свет. И то и другое – не слишком хорошо. Поэтому такая схема применяется редко, как неудобная в пользовании. И если вентилятор не оснащен таймером, лучше использовать подключение через двухклавишный выключатель.

Подключение вентилятора и освещения через двухклавишный выключатель

Схема схожа с предыдущей, но есть и существенное отличие.

Схема №3 – освещение и вентилятор подключены через двухклавишный выключатель.

Это отличие заключается в использовании обычного двухклавишного выключателя. Он ставится на разрыв фазного провода. А от выключателя, от каждого из его контактов, идут раздельные фазные провода к осветительным приборам и к вентилятору.

Удобство очевидно – каждая из «опций» независима от другой. При коротких «визитах» в ванную (санузел), когда вентиляция не требуется, включается только свет. Ничто не мешает включить и то, и другое одновременно. И, наконец, можно погасить свет, но оставить на какое-то время работающим вентилятор, чтобы обеспечить полноценное проветривание.

Но есть, конечно, и недостаток. Он кроется в забывчивости многих людей. Свет погасили, оставили работающей вытяжку, и просто за делами позабыли о ее выключении. Не особо страшно, конечно, так как при тех потребляемых мощностях, что свойственны таким приборам, убытка большого не будет. Но все же…

Этот недостаток легко устраняется установкой вентилятора со встроенным электронным таймером.

Вентилятор со встроенным таймером

Как мы видели, стоимость таких вентиляторов — несколько выше. Но удобство их эксплуатации компенсирует эти лишние затраты.

Подключение через двухклавишный выключатель

Как и в предыдущем примере, освещение и вентиляция включаются раздельно. Но есть одно отличие, причем – принципиального порядка.

Схема №4 — подключение освещения и вентилятора с таймером через двухклавишный выключатель

С освещением здесь особых изменений нет. Фаза на него прерывается на одном из контактов двухклавишного выключателя. На схеме этот участок коммутации выделен тёмно-серым цветом.

А вот коммутация вентилятора осуществляется уже иначе. Нулевой и фазный провод не прерываются и идут на клеммную колодку к контактам N и L соответственно. Но на второй клавише выключателя прерывается еще одна фаза, управляющая. И она подключается к клеммному контакту LT – фаза таймера. Управление работой вентилятора осуществляется именно через нее.

На схеме этот провод выделен коричневым цветом. На деле же для этого обычно используется остающийся незадействованным желто-зеленый проводник кабеля, так как, как мы уже видели, заземление на вентилятор не заводится. Вот почему изначально рекомендуется сразу прокладывать трехжильный кабель.

Итак, освещение функционирует само по себе. А вентилятор после выключения клавиши продолжает работать установленное пользователем время, по истечении которого автоматически останавливается.

Подключение через одноклавишный выключатель

А можно ли включать и свет, и вентилятор одной клавишей, так, чтобы затем выключение вентиляции происходило с задержкой по таймеру? Конечно, можно. И это бывает даже намного удобнее, чем использовать двухклавишный выключатель.

Схема №5 — освещение и вентилятор с таймером подключены через одноклавишный выключатель.

Пояснений дополнительных по схеме, наверное, уже не требуется.

Могут возразить – стоит ли включать вентиляцию вместе со светом всякий раз, когда в ванну заходят буквально на минуту, например, сполоснуть руки. Да, конечно, это можно считать определённым недостатком такой схемы. Но некоторые производители и это учли при разработке своих моделей вентиляторов с таймером. Пример тому – уже упоминавшая в таблице выше модель «ERA D 100 4C ET». Помимо того, что у нее имеется электронный таймер, предусмотрена возможность еще и выбора наиболее подходящего режима работы.

Переключает режимов представляет собой три штыревых контакта, два из которых замыкаются джампером (перемычкой). Соответственно, возможны два положения и два режима работы.

• Первый режим называется «туалет». Джампер перемыкает верхний и средний контакт. Суть работы прибора в этом режиме заключается в том, что при включении сразу запускается двигатель и начинается обычная работа вентилятора. Например, на входе в ванную щёлкнули по одноклавишному выключателю – загорелся свет и заработала вытяжка.

По выходу их ванной свет выключают, но вентилятор продолжает работать установленное хозяевами на таймере время. То есть проветривание продолжается уже в отсутствие человека. Какую задержку выключения установить – покажет практика эксплуатации прибора.

• Второй режим носит название «ванна». Джампер замыкает средний и нижний штыревой контакт.

Здесь все обстоит несколько иначе. Пока горит свет, то есть человек, допустим, принимает водные процедуры, вентилятор работать не начнет. Удобно – ни шум не отвлекает, ни сквозняка нет. Но при выключении света произойдёт автоматический пуск вентилятора, который отработает установленное на таймере время и обеспечит проветривание помещения в отсутствие человека.

И ещё один нюанс этого режима. Он сработает лишь в том случае, если между включением и выключением света пройдет более полутора минут. Значит, когда человек пробыл в ванной комнате (санузле) менее 90 секунд, можно с большой долей уверенности полагать, что в принудительной вентиляции помещения необходимости нет. И таймер прибора просто проигнорирует это кратковременное включение освещения — пуска вентилятора не произойдет.

В принципе, были рассмотрены все основные схемы включения, рассказано об их достоинствах и недостатках. То есть каждый из хозяев может подобрать вариант, который ему кажется наиболее предпочтительным. Можно добавить, что наличие, помимо таймера, еще и датчика влажности никак не сказывается на принципе коммутации вентилятора.

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Как подключить вентилятор в ванной к выключателю

В ванной комнате, как и в других жилых помещениях, должен быть сухой воздух и отсутствие сырости и плесени. Но если в комнатах этого достичь легко, то в санузле всегда есть вода и добиться чистоты и свежести трудно. В этом может помочь принудительная вентиляция.

В любой ванной или душевой есть вентиляционный канал, но его производительности не всегда достаточно для быстрого высушивания помещения. В этом может помочь установка дополнительного вытяжного вентилятора. Он поможет быстро удалить из помещения пар, оставшийся после принятия водных процедур и высушить пол и стены.

Такое устройство необходимо не только в душевой. В туалете вытяжной вентилятор удалит неприятные запахи, а особенно он нужен в совмещённом санузле, в котором вытяжка выполняет сразу обе функции.

В этой статье рассказывается о том, как подключить вентилятор в ванной к выключателю, а так же о других способах установки и подключения вытяжки.

Подключение вентилятора в ванной через выключатель

В большинстве ванных комнат нет уличных окон, открывание которых может проветрить и высушить помещение, поэтому при отсутствии или недостаточно сильной тяге в вентканале влажность воздуха в санузле превышает 60%. Это приводит к появлению плесневых грибков на стенах и потолке и неприятному запаху. Кроме того, согласно ПУЭ п.1.1.13, такие комнаты относятся к помещениям с повышенной опасностью поражения электрическим током.

Для решения этих проблем желательно кроме естественной установить принудительную вентиляцию. В квартирах и частных домах для этого в вытяжное отверстие вентканала устанавливаются вытяжные вентиляторы.

Важно! Монтаж системы принудительной вентиляции не отменяет деления ванной комнаты на зоны согласно ГОСТ Р 50571.11-96 Раздел 701 «Ванные и душевые помещения».

Перед тем, как подключить вентилятор в ванной к выключателю, необходимо проверить тягу в вентиляционной шахте. Для этого специалисты при помощи специального зеркала пытаются через вентканал увидеть небо, но при отсутствии такого приспособления достаточно к решётке поднести кусочек бумаги или горящую спичку — бумага притянется к решётке, а пламя должно отклониться.

Если этого не происходит, то необходимо пригласить специалистов для прочистки шахты, иначе установка вентилятора не будет иметь никакого смысла.

Способы подключения вытяжного вентилятора

Есть разные способы подключения вентилятора в ванной к сети 220В, каждый из которых имеет свои достоинства и недостатки.

Включение вместе со светом

Проще и быстрее всего подключить вытяжку параллельно потолочному светильнику. Это можно сделать в распаечной коробке или прямо по потолку, в кабель-канале. При такой схеме включения вентилятор включается и отключается одновременно со светом.

Именно в этом заключается основные недостатки этого способа подключения:

• работающая вентиляция создаёт сквозняк при приёме ванны или отправлении естественных надобностей;
• после завершения водных процедур выключаются свет и вентилятор, а вода в ванне и на полу остаётся.

Такая схема обеспечивает чистый воздух во время использования помещения, но не способствует быстрому высыханию ванной комнаты, поэтому такую схему целесообразно использовать только в туалете.

Отдельный выключатель (клавиша)

От этих недостатков свободна схема, при которой вытяжной вентилятор подключается к отдельному выключателю. Для этого необходимо проложить дополнительные провода от вытяжки в переходную коробку и из коробки к выключателю. Целесообразно при этом заменить одноклавишный выключатель двухклавишным.

В этом случае управление устройством производится вручную. Недостаток системы заключается в том, что после водных процедур необходимо помнить о его включении, а через некоторое время выключить. Это может быть затруднительным при принятии ванны или душа перед сном или выходом из дома.

Подключение через таймер

Одним из лучших способов подключения является схема подключения вентилятора с таймером. В этом случае устройство начинает работу вместе с освещением, а останавливается через несколько минут после его выключения.

Справка! Некоторые виды таймеров для вентиляции включают аппарат на какое-то время после отключения света.

Таймер имеет небольшие размеры, поэтому располагается, как правило, в корпусе вентилятора. Необходимый временной интервал выбирается во время монтажа устройства.

Подключение производится тремя проводами по отметкам, имеющимся на клеммнике таймера:

• N — ноль;
• L — фаза;
• Т — фазный провод, идущий от лампы.

Кроме таких приборов производители вентиляционных систем выпускают и другие устройства автоматического включения — с датчиком движения, освещённости и другие. Одним из лучших вариантов является комбинация вентилятора и датчиков влажности и освещённости.

В этом случае двигатель начнёт вращаться после того, как из ванной выйдут люди и выключат свет, а закончит работу после того, как влажность в помещении уменьшится до допустимого уровня.

Выбор вентилятора для ванной комнаты

Перед тем, как подключить вентилятор в ванной к выключателю, его нужно выбрать и приобрести. Есть разные критерии, по которым производится выбор этого устройства.

1. Продуктивность

Согласно санитарным нормам для качественного проветривания ванной необходим воздухообмен не менее 25м³/ч. Это сказано в таблице 9.1 СНиП 31-01-2003 «Здания жилые многоквартирные».

При постоянной работе вытяжки для этого достаточно вентилятора любой мощности, но обычно эти устройства работают кратковременно, поэтому целесообразно выбрать прибор с бОльшей производительностью.

После принятия ванны или душа желательно поменять весь тёплый влажный воздух на новый, сухой и прохладный. Поэтому при использовании таймера желательно согласовать производительность вытяжки, объём помещения и время включения таким образом, чтобы полная замена воздуха производилась за одно включение устройства по формуле ДхШхВ=Рхt , где:

• Д, Ш, В — длина, ширина, высота помещения в метрах;
• Р — производительность в м³/ч;
• t — время включения в часах.

2. Уровень шума

Если электроприборы в квартире во время работы производят много шума, то это является некомфортным, особенно в ночное время. Однако вытяжной вентилятор в ванной находится за закрытой дверью, а все бытовые устройства отличаются пониженным уровнем шума.

Проблемы возможны в случае выбора вместо бытового промышленного вытяжного устройства. При изготовлении этих приборов приоритет отдаётся не пониженному уровню шума, а производительности. Для домашнего использования подойдут вытяжные вентиляторы с уровнем шума 25–40 дБ (до 25 дБ очень тихо, до 40 дБ – умеренно слышно).

Совет! Как вариант перед покупкой попросите продавца подключить вентилятор и послушать, как громко он будет работать.

3. Габаритные размеры

Размеры этого прибора зависят от его диаметра, который ограничен поперечным сечением вентиляционной шахты. Для его определения необходимо снять защитную решётку и измерить ширину шахты и толщину стенки. Именно эти параметры ограничивают размеры и производительность устройства.

Для сравнения минимальный диаметр трубы вентиляторов составляет 80 мм, а максимальный 200 мм. Но выбрать нужный диаметр под свой размер не всегда получится. Я советую брать воздухообменник с меньшим диаметром трубы, а оставшееся пространство заделать шпаклевкой или пеной. Это лучше чем разбивать стену для большего по размеру вентилятора.

4. Электробезопасность (степень защиты)

Согласно ГОСТу Р 50571.7.701-2013 помещение санузла разделено на зоны по опасности попадания на электроприборы воды и необходимой степенью защиты от внешних условий IP.

Выбор этого параметра в ванной зависит от того, в какой зоне используются приборы от IPх7 в зоне «0» до IPх1 в зоне «3», поэтому перед тем, как подключить вентилятор в ванной к выключателю, необходимо выбрать для него место установки.

Однако деление помещения на зоны ограничено высотой 2,25 метра, а вытяжка располагается выше этого уровня, что позволяет использовать вентиляторы любого типа.

Совет! Для ванной комнаты электрооборудование должно быть со степенью защиты не менее IP44.

5. Мощность

Потребляемая электрическая мощность таких устройств не велика и составляет 8 – 20 Вт. Это показатель зависит от производительности. Чем больше производительность, тем соответственно больше мощность.

6. Дополнительные функции

Бытовые вытяжные вентиляторы могут оснащаться различными дополнительными устройствами, позволяющими автоматизировать процесс включения и отключения:

• датчики влажности, движения и освещения;
• пульты дистанционного управления;
• регулировка мощности;
• таймер.

Эти приборы влияют на стоимость аппарата, поэтому перед приобретением устройства необходимо определить перечень необходимых функций.

Установка вентилятора в ванной комнате

Установка вытяжки в ванной производится в существующее отверстие вентканала. Подключение осуществляется скрытым способом кабелем ВВГнг. Так как кабель защищается автоматическим выключателем не более 16 Ампер, то сечение кабеля должно быть не менее 1,5мм².

Перед тем, как подключить вытяжной вентилятор, необходимо определить количество проводов в кабеле. Это зависит от вида управления аппаратом:

• подключение к отдельному выключателю или параллельно освещению — 2 жилы (ВВГнг-2х1,5);
• при использовании таймера (реле времени) — 3 жилы (ВВГнг-3х1,5).

Бытовые вентиляторы выпускаются в пластмассовом корпусе, поэтому к этим приборам заземление не подключается. Монтаж устройства производится при помощи пластиковых дюбелей с саморезами. Обычно они поставляются в комплекте с аппаратом, но если дюбеля отсутствуют, то их можно приобрести дополнительно.

Установка прибора производится в следующей последовательности:

1. 1. Снять защитную решётку с вентиляционного отверстия. Она больше не понадобиться.
2. 2. На декоративной решётке вентилятора открутить небольшой саморез и снять её. Решётка и саморез откладываются в сторону.
3. 3. Вставить вентилятор в вентканал. Отметить места установки дюбелей. Снять вентилятор.
4. 4. Перфоратором сделать отверстия в стене, вставить пластиковую часть крепления. Установить аппарат и закрепить его саморезами.
5. 5. Подключить кабель к клеммнику устройства. При необходимости можно в корпусе просверлить отверстие для ввода провода.
6. 6. Закрыть декоративную крышку. Проверить работу вытяжки.

Способ соединения устройства с сетью зависит от используемой схемы работы.

Схема подключения вентилятора в ванной комнате

Способ, как подключить вентилятор в ванной, зависит от выбранной схемы.

Как подключить вентилятор в ванной к лампочке (параллельно светильникам)

В этом случае провод, питающий аппарат, подключается к тем же клеммам, к которым присоединён потолочный светильник. Соединение проводов производится в распаечной коробке. Для удобства ремонта желательно сохранить цветовую маркировку проводов (ноль-фаза), но на работу вентилятора это не влияет.

От одноклавишного или двухклавишного выключателя

При использовании этой схемы подключение производится в переходной коробке аналогично обычным светильникам:

• К выключателю подводится фазный (коричневый) провод. В двухклавишном устройстве он уже подключён для потолочного освещения.
• Провод, идущий от выключателя, соединяется с коричневым проводом, проложенным к вентилятору. В зависимости от числа клавиш, он может быть синим или жёлто-зелёным.
• Синяя жила из кабеля, идущего к вытяжке, подключается к общему нулевому проводу освещения.

Подключение вентилятора с таймером

Это оптимальная схема включения вытяжки. Устройство самостоятельно отключается через некоторое время после включения. Управление таймером может осуществляться различными способами:

• Отдельным выключателем . Включение производится вручную, для отключения необходимо выключить выключатель, остановка вытяжки происходит через некоторое время после этого.
• Кнопкой . Для включения на заданный промежуток времени необходимо нажать кнопку.
• Выключателем освещения . Управление светом и вентилятором производится при помощи одного выключателя. Работа вентилятора продолжается некоторое время после отключения света. В зависимости от конструкции таймера двигатель вытяжки может находиться в выключенном состоянии при включенном освещении.

Для работы аппарата необходимо постоянное наличие питания 220В и управляющее напряжение, поэтому вытяжка запитывается при помощи трёхжильного кабеля. Подключение согласно маркировке клеммника таймера и цветам изоляции токопроводящих жил:

• — L (Line) — коричневый, фаза;
• — N (Neutral) -синий, ноль;
• — Т (Time) — жёлто-зелёный, управление таймером.

На клеммы L и N вентилятора с таймером подается напряжение сети 220 Вольт. Сам таймер работает от фазы, которая подается с выключателя – клемма «T».

В распределительную коробку приходит питающий кабель, кабель от группы светильников и кабель от вытяжного вентилятора. Все нулевые провода (синего цвета) в коробке соединяем вместе. Далее соединяем фазный провод от вентилятора (который подключен к клемме «L») с фазным проводом от щитка и фазным проводом который пойдет в подрозетник на выключатель.

Затем одну из жил провода вентилятора подключаем и жилой кабеля от выключателя. И остается у нас две жилы от одна от выключателя, другая от светильников их соединяем вместе. С расключение распредкоробки разобрались.

Неправильное подключение приведёт к тому, что вентилятор не будет включаться или выключаться.

Подключение вентилятора в санузле через выключатель света

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.
