Как подключить rex c100

Инструкция ПИД Терморегулятор REX-C100, настройка и подключение на русском

Терморегулятор PID REX-С100 — специальный микрокомпьютерный инструмент, который сочетает мощность коммутации и технологию поверхностного монтажа (SMT), поэтому, контроллер довольно умен и надежен. Ее особые функции — автоматическое диагностирование, автоматическая установка и интеллектуальное управление. Он может широко использоваться в отображении и управлении параметрами температуры, давления, потока и уровня жидкости

Отзывы и Комментарии

Ваш комментарий будет первым!

Полезная информация

Фрезы различаются по качеству сплава, из которого они изготовлены. В статье описано какие именно бывают сплавы для фрез и чем они отличаются.

Преобразователь частоты может иметь следующие неисправности в процессе использования, поэтому, пожалуйста, обратитесь к следующим методам для простого анализа неисправностей.

С помощью онлайн калькулятора возможен просчет веса и площади изделий мметаллопроката. Удобно, наглядно, всегда под рукой

Тормозной резистор необходим для быстрой остановки шпинделя. Его номинал можно посмотреть в инструкции на преобразователь частоты. В статье приведены общие рекомендации по подбору резистора.

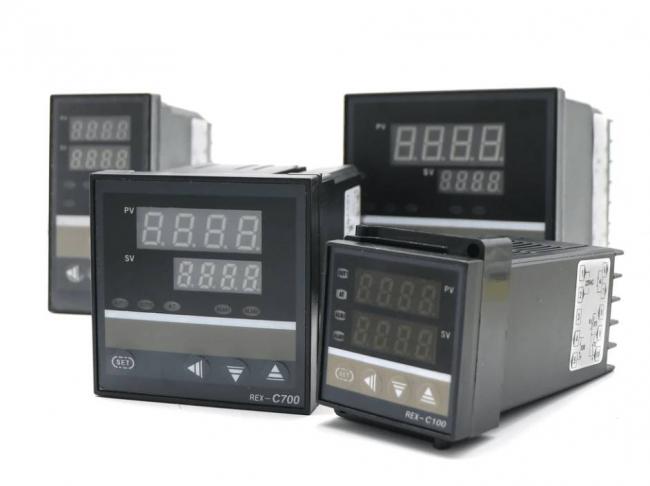

Руководство по эксплуатации REX-C100/C400/C410/C700/C900

Чтобы сохранить новое значение параметра, всегда нажимайте клавишу SET.
Дисплей переключится на следующий параметр, и новое значение будет сохранено. − Новое значение не будет сохранено без нажатия кнопки SET после отображения нового значения на дисплее. − После отображения нового значения с помощью кнопок UP и DOWN

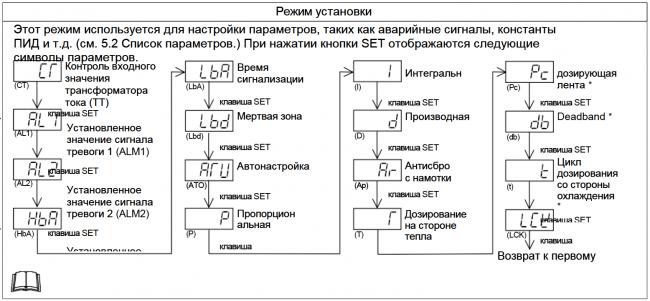

Меню управления

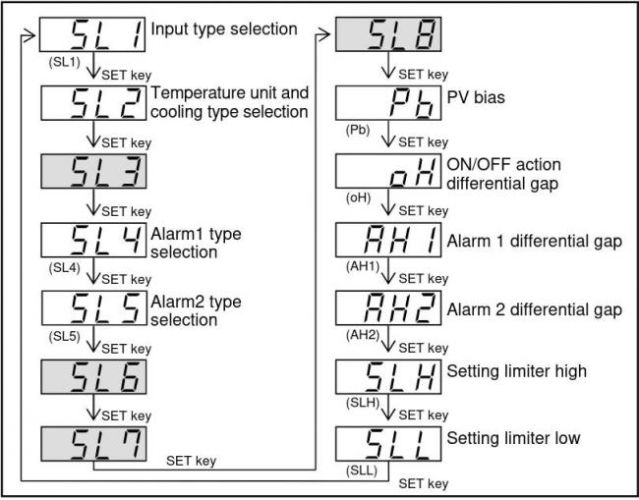

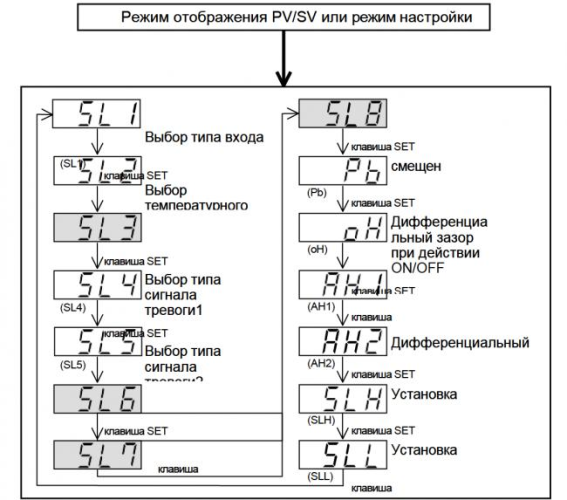

Меню начальной настройки

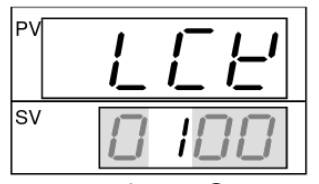

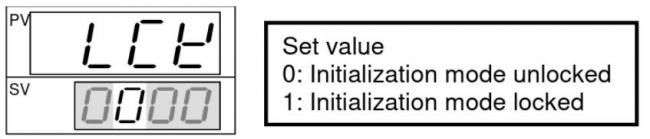

Нажмите клавишу shift, одновременно удерживая клавишу SET в течение пяти секунд при разблокированном положении.

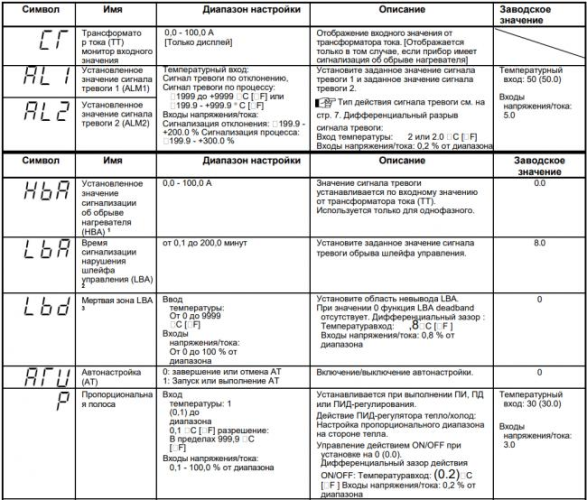

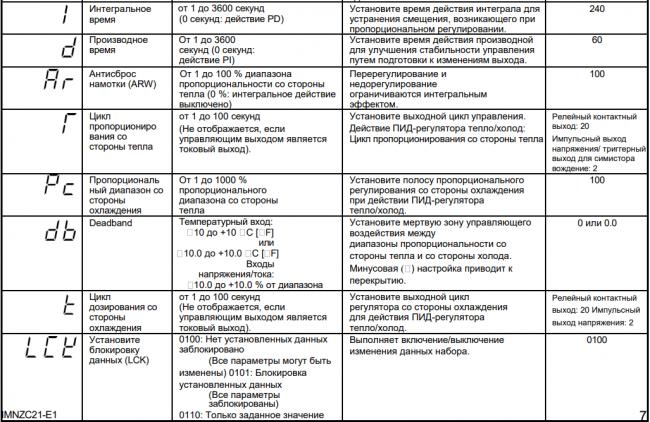

Редактируемые параметры прибора

Включите устройство и перейдите в режим установки параметров. Найдите параметр блокировки данных, обозначаемый как «LOCK». Установите его значение на 1000 и нажмите клавишу SET для подтверждения. Затем одновременно нажмите клавиши SET и R/S на 3 секунды. На дисплее PV появится символ «Cod». При значении «Cod» равном «0000», используйте клавишу SET для циклического просмотра следующих параметров на дисплеях PV и SV.

Функция сигнализации об обрыве нагревателя (HBA)

Функция HBA контролирует ток, протекающий через нагрузку, с помощью специального трансформатора тока (ТТ), сравнивает измеренное значение с заданным значением HBA и обнаруживает неисправность в цепи нагрева.

Перегрузка по току или короткое замыкание

Если управляющий выход выключен, а входное значение трансформатора тока равно или больше точки определения обрыва нагревателя в течение заданного количества последовательных циклов выборки, активируется сигнал тревоги.

Функция LBA Deadband

LBA может выйти из строя из-за внешних помех. Для предотвращения сбоев в работе из-за внешних помех, мертвая зона LBA (LBD) устанавливает нейтральную зону, в которой LBA не активируется. Когда измеренное значение (PV) находится в зоне LBD, LBA не активируется. Если настройка LBD неправильная, LBA не будет работать правильно.

A: Во время повышения температуры: Зона тревоги При понижении температуры: Зона без тревоги
B: Во время повышения температуры: Зона без сигнала тревоги Во время понижения температуры: Зона тревоги

Функция автонастройки (AT)

Автонастройка (AT) автоматически измеряет, рассчитывает и устанавливает оптимальные константы PID и LBA. Для выполнения автонастройки необходимы следующие условия и условия, которые приведут к остановке автонастройки.

PID-контроллер REX-C100

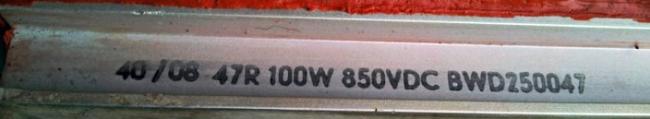

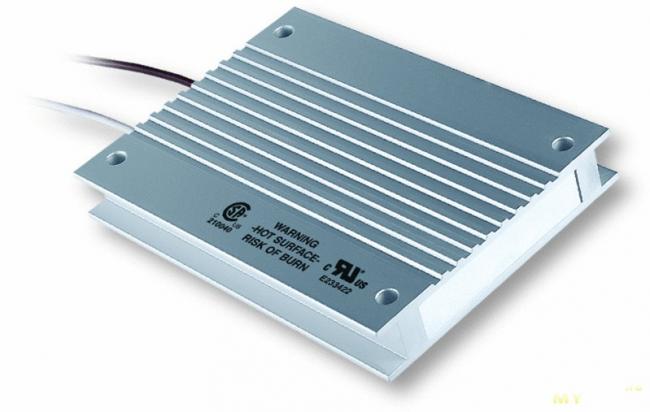

Под это дело нарыл в закромах пару стоваттных тормозных резисторов на 47 Ом.

Извиняюсь за картинку, не моя. Резисторы уже прикручены по месту.

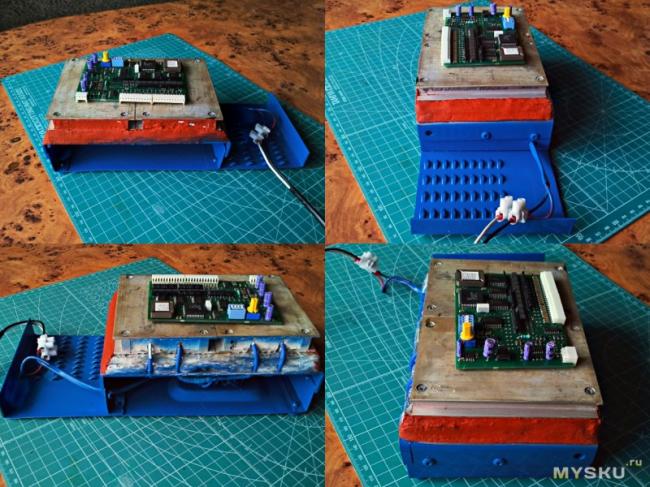

Соорудил нехитрую конструкцию из этих же резисторов и обрезков жести. Снизу, под резисторами проложил теплоизолятор, типа стекловаты на алюминиевой фольге. По краям обмазал завалявшимся высокотемпературным герметиком, чтобы стекловата не сыпалась.

Резисторы включил последовательно, получилась мощность в районе 500 Ватт. В одном резисторе засверлил отверстие под термопару от «цэшки», воткнул все это дело в розетку…
Больше 350℃ разгонять не стал, этого достаточно.
В итоге все греет/работает, но регулировать температуру в ручную, «в то время, когда наши космические корабли бороздят просторы Вселенной…» как-то не очень.
Приглядел схемку на термопаре, только решил собрать… и тут подвернулся этот магазин, а в магазине pid-контроллер. Естественно сборка терморегулятора в сторону…

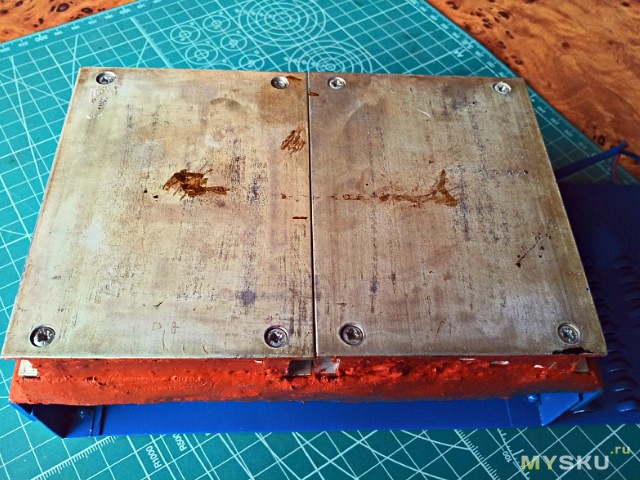

Пока контроллер ехал прикрутил снизу к конструкции лист жести, будет куда его пристроить, да подкрасил, чтоб не совсем стремно было…
Назад к содержанию

Технические характеристики, инструкция

Технические характеристики контроллера:

3600 сек
• время дифференцирования (D): 0

50 °C, влажность 30

85%, отсутствие агрессивных газов
• заводские установки: термопара тип К; область температур 0 — + 400 °C
• циклов перепрограммирования: 100000
• сохранение установок после отключения питания: 10 лет
• вес: 170 г
Назад к содержанию

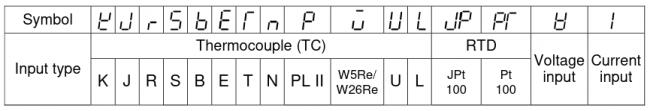

Типы применяемых термопар (выбирается программированием): (K, J, R, S, B, E, N, T, C, Pt, U, L)

Внешний вид, подключения

Упаковки опять же не было никакой. Свалено все в навал с кольцами, тахометром открывашкой…
Похоже по этому у него такой непрезентабельный вид прямо из запупыренного пакета.

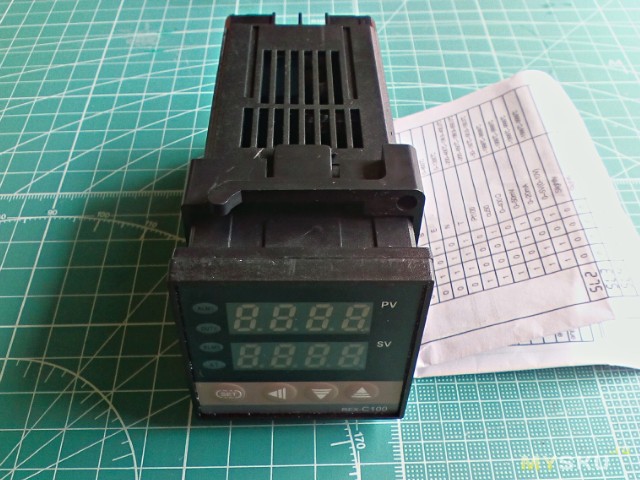

Это и весь комплект, контроллер и инструкция (на английском).

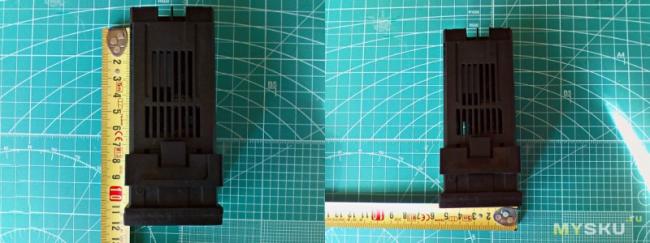

Размеры контроллера довольно миниатюрные, пять на 11 сантиметров.

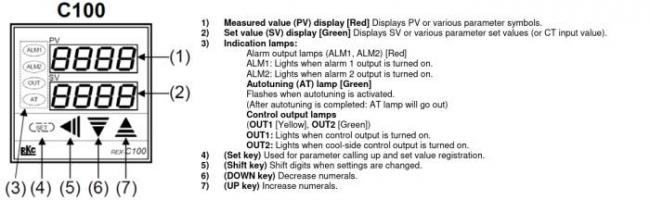

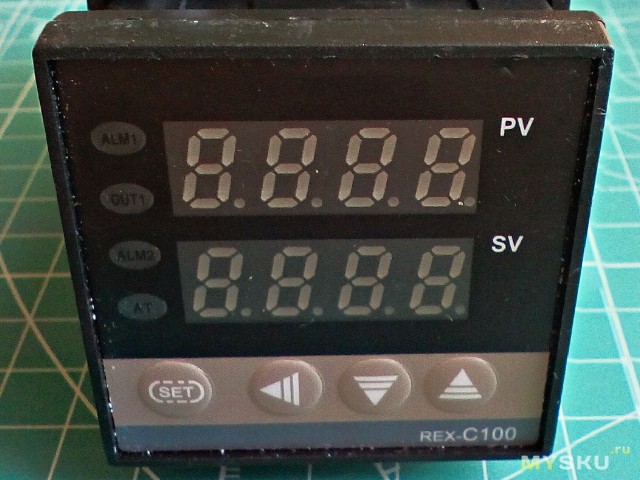

На морде лица расположены две линейки семисегментных светодиодных индикаторов. Верхняя линейка «PV» красного цвета, в рабочем режиме показывает текущую температуру. В режиме настройки, пункты меню.
Нижняя линейка «SV» зеленного цвета, в рабочем режиме отображает установленную температуру, к которой пид-контроллер стремится. В режиме настройки показывает устанавливаемую температуру или устанавливаемые показания по пунктам меню.
Кнопка «SET», при однократном нажатии используется для входа в режим установки температуры, при удержании более 2-х секунд для перехода в пользовательского подменю. При удержании совместно с кнопкой «влево», для входа в «инженерное» меню, где производится более тонкая настройка контроллера.
Кнопкой «влево» мы перемещаемся по разрядам устанавливаемых величин, а кнопки «вверх» и «вниз» соответственно увеличивают или уменьшают устанавливаемые значения.
Слева расположен ряд подписанных светодиодных индикаторов, которые в основном дублируют выхода контроллера и некоторые используемые функции, например автонастройку пид.

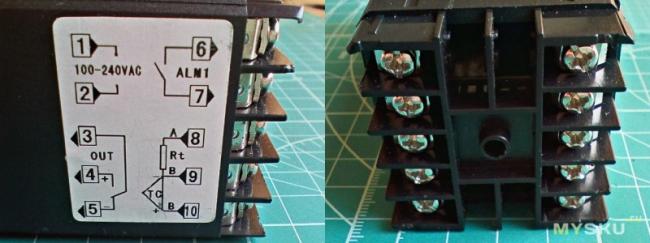

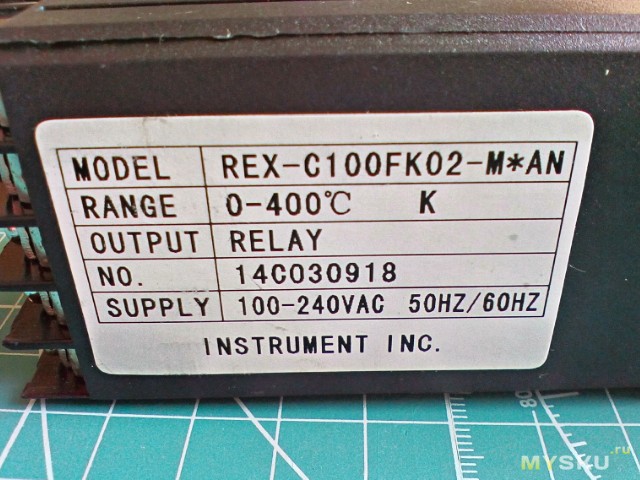

С одной из сторон контроллера наклеена заводская лейба с маркировкой и пр.

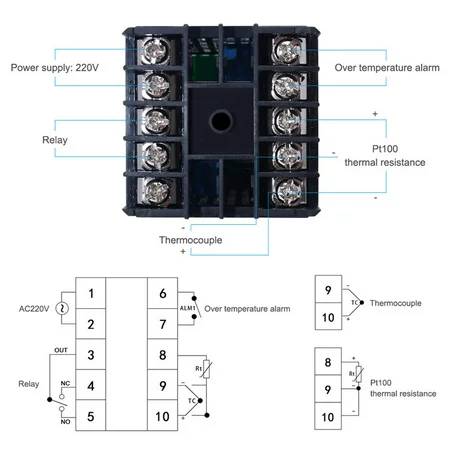

С другой стороны картинка с распиновкой входов и выходов пид-контроллера. Контакты под винты смотрятся довольно солидно.

Назад к содержанию

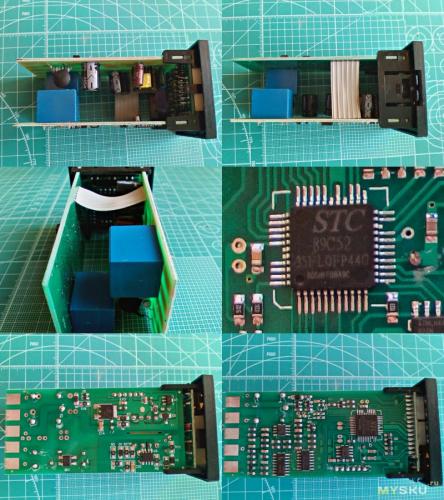

Разборка

Вскрытие происходит легко. Поддеваем снизу защелку и вся конструкция с натягом вынимается из корпуса.
Внутри две платы. На одной расположена силовая часть, на другой контроллер… на микроконтроллере. Платы соединены между собой коротеньким шлейфом. Пайка нормальная, флюс отмыт. Если не брать во внимание канифоль оставшуюся при пайке в ручную релюшек и шлейфа. В общем все цивильно.

Назад к содержанию

Подключение, настройка

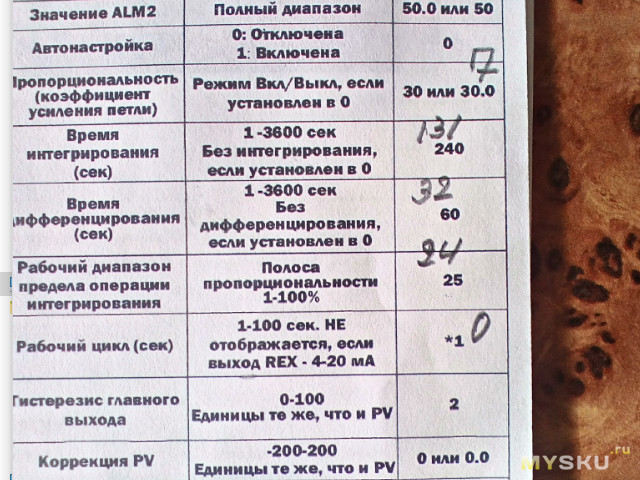

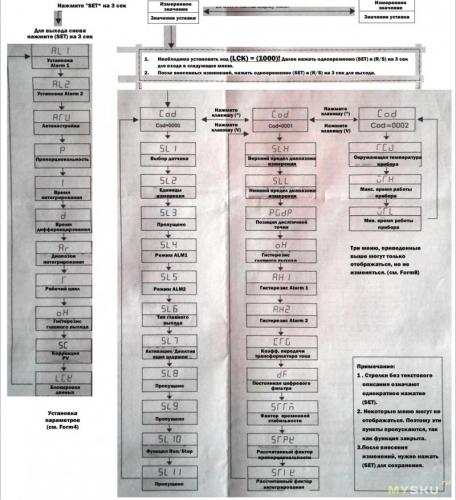

По умолчанию настройки устраивают, если нужно что-то поменять листаем меню, выставляем значения…
Подключил термопару, по умолчанию в настройках установлена тип К. Подключил нагрузку, подал питание… и все заработало.

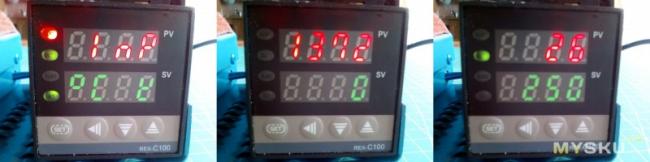

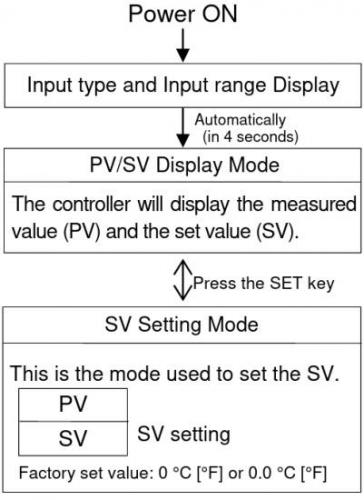

При подаче питания контроллер показывает тип выбранного входа, затем максимальное и минимальное значение дапазона рабочих температур, в конце текущую и установленные температуры.

Назад к содержанию

В работе

Посмотрим в деле.

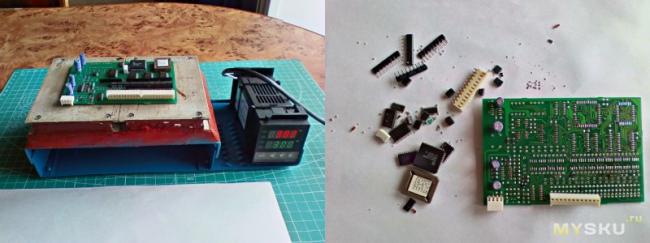

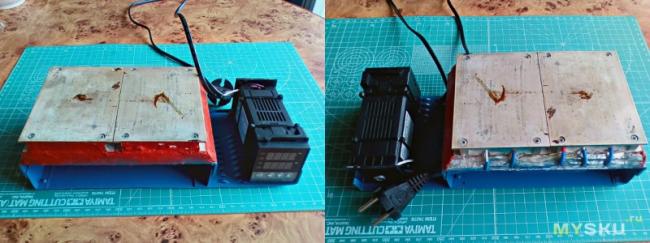

Прикрутил контроллер, пока на стяжки, к моему самопальному «девайсу». Сзади прикрыл обрезком пластика, чтоб не попасть под фазу при настройке. Тумблера/предохранители пока не ставил. Опробуем пока так. В мыслях и чертежах основательная переделка устройства. Реализуется ли… :0)

Установил температуру в 300 градусов. Попробуем распаять на этом агрегате платку.

Что ж задумка удалась. Как только детальки на плате зашевелились, один щелчок платой по столу и мы имеем горку отпаянных радиодеталей.
Отпаивать здОрово, но попробуем обратить этот процесс.

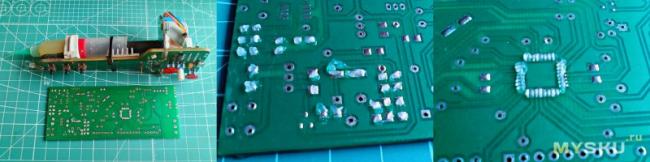

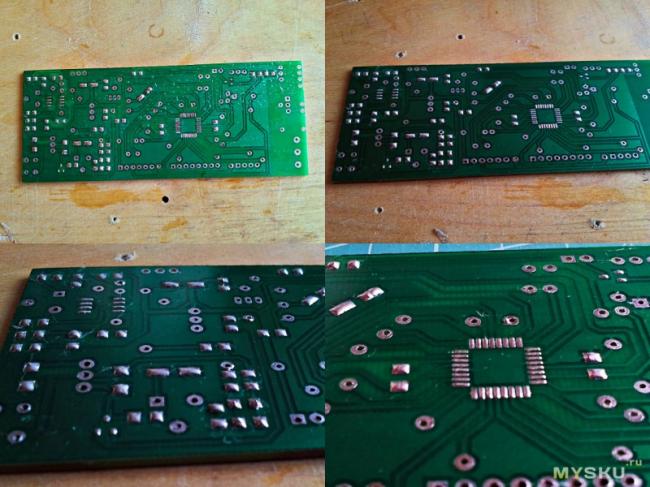

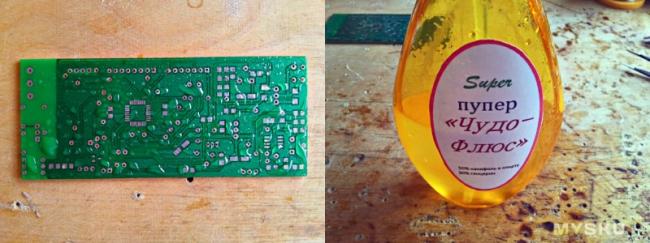

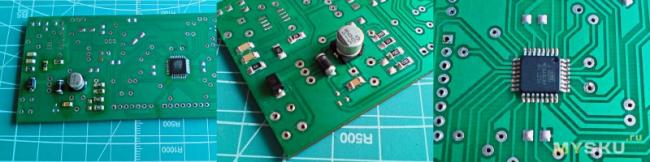

Возьмем собственноручно изготовленную печатную плату. Обильно смажем ее собственноручно изготовленным супер-пупер чудо-флюсом (50% глицерина, 50% канифоли разведенной в изопропиловом спирту).

Затем паяльником делаем на плате пупырышки из припоя.
Естественно флюс затем смываем.

Собственноручно изготовленной давилкой наносим флюс.

На флюс приклеиваем детальки.

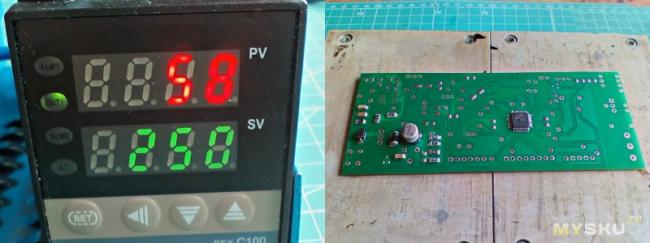

Устанавливаем на контроллере температуру 250 градусов и кладем плату. На поверхности платы будет температура на 30-35 градусов меньше. Измерено ИК термометром.

Когда детальки зашевелятся и спозиционируются, снимаем плату. Охлаждаем, смываем флюс и любуемся на плоды своих трудов.

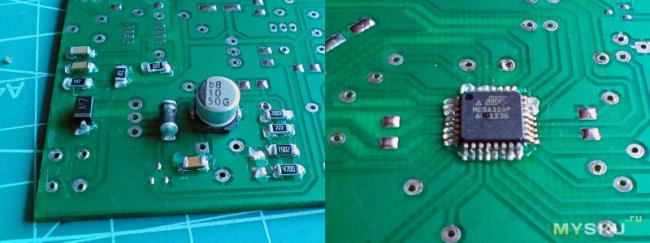

В принципе пайка на 3,5-4 балла тянет, а мне больше и не надо.

Плата экспериментальная, то есть для экспериментов, поэтому паялась не вся.
Фото процесса в реальном времени при первом проходе. До этого на этом «девайсе» платы не паял.
Назад к содержанию

Выводы

Плюсы:
Контроллер работает, держит температуру. У него богатые настройки и широкий выбор используемых термопар и терморезисторов. Можно прикрутить к пятке от утюга и паять на ней.
Минусы:
Не понравилось в этой модификации постоянное щелканье реле. Зная китайские релюшки, думаю протянет она недолго. Если кто будет брать подобный контроллер, ищите с выходом на твердотельное реле, еще лучше в комплекте с ним.
Препоганнейшая упаковка, т.е. отсутствие ее вообще.
Адские цены на доставку в этом магазине.
Всем удачных покупок.
Назад к содержанию

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

, , ,

• 30 июля 2016, 09:13
• автор: dia
• просмотры: 77886

За такую бутылочку! однозначно плюс!

там зависит к каким выводам подключаться, на этой фотке выводы 8,9,10

Но ради интереса посмотрел, что изменилось подписал карандашом.

По поводу реле, всё очень просто:

1. Покупаем твердотельное реле аля SSR-25 DA или любое другое которое работает от того же напряжения что и механическая релюха в PID контроллере.
2. Выпаиваем реле нахрен из PID контроллера.
3. Паяем 2 резистора со входа реле на освободившиеся выводы.
4. Прикручиваем твердотельное реле.
5.…
6. PROFIT

Ну резисторы там нужны скорее для подстраховки что бы транзисторы внутри регулятора при КЗ выводов не спалить. На 1 реле 1 резистор (выводы 3, 4 и 6, 7).

Что нужно сделать:
1. Отключаем от сети.
Следующие пункты выполнять с предельной осторожностью.
После отключения PID регулятора от сети, в конденсаторах может остаться заряд который нужно будет сбросить отвёрткой. Иначе можно получить удар током.
2. Разбираем PID и смотрим номинал реле. Скорее всего 12В, но не факт.
3. Выпаиваем реле. Лучше сразу оба, в противном случае 2-е будет постоянно щёлкать.
4. Подключаем регулятор к сети и определяем реальное напряжение приходящее на реле и его тип (переменное, постоянное) в 95% случаев постоянное. Так же желательно определить где находится фаза/+питания (как на рисунке).
5. Отключаем от сети и снова сбрасываем заряд конденсаторов. Вообще он должен сам стекать через специальные резисторы, но лучше перестраховаться.
6. Запаиваем резистор в разрыв фазы/+питания реле и одного из выводов PID (3 или 7, лучше сразу оба). Вообще можно обойтись и без резистора, но тогда нужно делать всё предельно осторожно (за сохранность устройства и за безопасность схемы в этом случае я не в ответе).
7. В зависимости от измеренных параметров выбираем твердотельное реле.
8. Соединяем выводы PID с выводами управления реле.
9. Радуемся какие мы молодцы.

Регулятор температуры Rex-C100

Регуляторы температуры используются для поддержания постоянной температуры в окружающей среде. Это включает в себя процессы, растения или даже материалы. Существует несколько типов регуляторов температуры, таких как двухпозиционные и ПИД-регуляторы. В этой статье речь пойдет о ПИД-регуляторах температуры серии REX-C100 производства RKC Instruments.

Что такое регулятор температуры Rex-C100?

В области промышленной автоматизации мы часто находим множество типов электронных контроллеров. Одним из таких типов регуляторов являются регуляторы температуры. Они используются для поддержания постоянной температуры процесса независимо от внешних возмущений.

Среди типов регуляторов температуры ПИД-регуляторы являются самым быстрым и точным типом регуляторов. Они используют системы обратной связи с обратной связью, чтобы свободно контролировать текущую температуру и вносить коррективы, когда это необходимо.

Одним из таких ПИД-регуляторов температуры является контроллер REX-C100. Он имеет двухстрочный семисегментный дисплей. В верхней строке отображается текущая температура, которая также известна как Переменная процесса (PV). В нижней строке отображается целевая температура или Установить переменную (SV).

Контроллер REX-C100 представляет собой стандартный ПИД-регулятор температуры панельного типа, доступный в различных комбинациях. Он входит в состав ПИД-регуляторов температуры серии REX-Cxx. Существует 5 основных типов контроллеров серии Cxx: C900, C700, C400, C410 и C100. C100 имеет наименьшую занимаемую площадь.

Контроллеры C100 просты в установке и соответствуют требованиям промышленного оборудования, таким как стандартные монтажные размеры и номенклатура проводки. Они могут питаться от источников питания 100–240 В переменного тока или 24 В переменного/постоянного тока в зависимости от конфигурации.

Контроллеры серии Cxx основаны на микроконтроллере с расширенными функциями, такими как автоматическая настройка ПИД-регулятора. Автоматическая настройка ПИД-регулятора упрощает настройку пропорциональных, интегральных и производных констант.

Вход сигнала на устройство может быть термопарой (совместим с типами K, J, R, S, B, E, T, N, PLII, W5Re/W26Re, U, L)

Помимо обычного ПИД-регулятора, ПИД-регулятор температуры REX-C100 можно настроить для работы в качестве обычного двухпозиционного, П- или ПИ-регулятора. Он также доступен в различных режимах вывода. Например, он может поддерживать релейный выход, импульс напряжения для управления твердотельным реле, токовый выход (4-20 мА) или даже импульс с фазовым управлением для прямого управления тиристором.

Спецификация REX-C100

ПИД-регулятор температуры REX-C100 является устройством серии терморегуляторов Cxx производства RKC Instruments Inc., Япония. Это всемирно известный бренд по производству оборудования для промышленной автоматизации.

Давайте подробно рассмотрим техническое описание контроллера температуры REX-C100. Вы также можете скачать данные с веб-сайта производителя для дальнейшего использования.

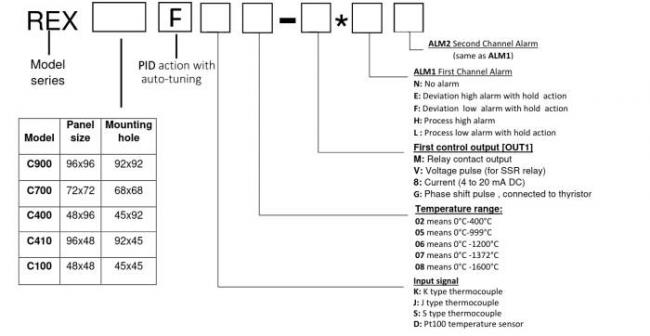

Идентификация модели

Существует несколько комбинаций устройств серии REX-Cxx, доступных для покупки. Номера их моделей выбираются в соответствии с имеющимися функциями и конфигурациями.

Например, серия C100 с управляющим выходом SSR и входом для термопары типа K, которая может измерять температуру в диапазоне 0–400 °C в корпусе 48×48 для монтажа на панель, имеет название модели REX-C100FK02-V*EN. Это также указывает на наличие аварийного сигнала верхнего предела отклонения и отсутствия второго аварийного сигнала. Буква «F» указывает на то, что устройство поддерживает интеллектуальную самонастройку ПИД-регулятора.

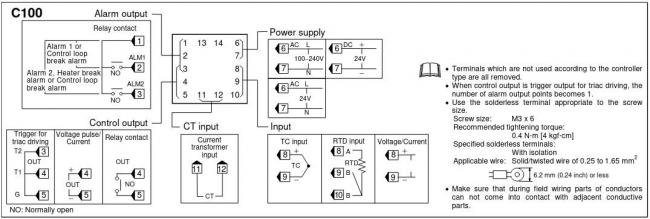

Конфигурация терминала REX-C100 и ввод/вывод

Контроллеры серии REX могут питаться от источников питания 100–240 В переменного тока, 24 В постоянного тока или 24 В постоянного/переменного тока. На следующем рисунке показана общая конфигурация клемм ПИД-регулятора температуры REX-C100. Комбинации зависят от модели и предлагаемых конфигураций.

Контроллер C100 поддерживает несколько конфигураций типов ввода и вывода. Для измерения параметра температуры процесса (значение процесса – PV) можно использовать Термопара типа K. J, S или термометр сопротивления PT100 (RTD) датчик. C100 имеет 5 вариантов для разных температурных диапазонов. Двухзначный идентификатор в номере модели означает следующее:

• 02– 0°С-400°С
• 05– 0°С-999°С
• 06– 0°С-1200С
• 07– 0°С-1372°С
• 08– 0°С-1600°С

Что касается типов вывода, C100 имеет 4 типа вывода. Тип указывается в следующих формах:

• M – Релейный контактный выход
  • Нормально разомкнутый контактный выход реле, который можно использовать для управления сильноточным реле/контактором для включения/выключения нагревательного элемента. Это полезно, когда устройство настроено на режим включения/выключения.
  • Режим выхода с активным высоким импульсом, который можно использовать для управления твердотельным реле. SSR (твердотельное реле) представляет собой полупроводниковое устройство, используемое для контроля средней мощности, подаваемой на нагревательный элемент для регулирования температуры.
  • Выход постоянного тока 4–20 мА, пропорциональный выходному сигналу ПИД-регулятора, для внешнего использования.
  • Этот сигнал можно использовать для управления тиристорами для управления большой мощностью. Это наиболее полезно в системах, в которых схемы силовой электроники изготавливаются по индивидуальному заказу и твердотельные реле не используются.

  Панель дисплея REX-C100

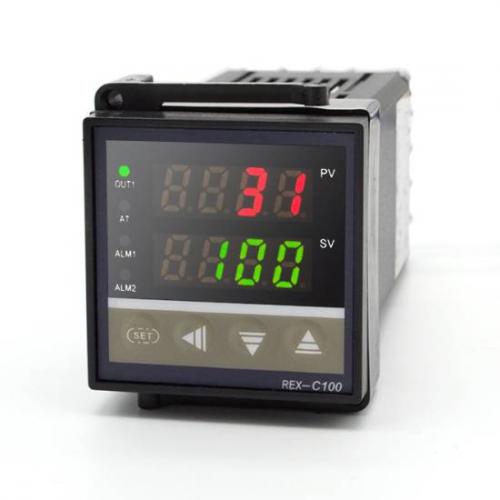

  Устройство имеет типичную, но интуитивно понятную переднюю панель, которая легко читается и управляется. Есть два цифровых дисплея красного и зеленого цветов. Верхний дисплей красного цвета показывает измеренное значение (PV). PV – текущая температура процесса, измеренная датчиком температуры. Нижний дисплей окрашен в зеленый цвет и отображает уставку/установленное значение (SV). Это целевая температура, которую устройство пытается поддерживать.

  В дополнение к основным дисплеям имеются 4 светодиодных индикаторных лампы для индикации состояния аварийных сигналов, состояния настройки и состояния управляющего выхода. Во время настройки индикаторы выхода тревоги горят красным, а индикатор автонастройки мигает зеленым. Контрольные выходные лампы двухцветные (зеленый и желтый).

  Есть четыре кнопки (set, shift, down и up) для навигации по меню и настройки конфигураций.

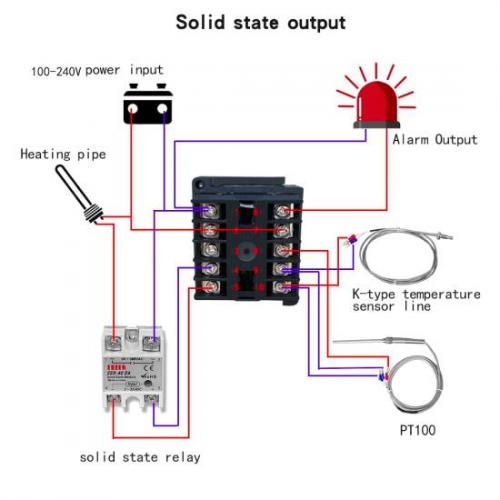

  Как использовать регулятор температуры REX-C100 с твердотельным реле и термопарой

  Давайте обсудим, как можно подключить REX-C100 к твердотельному реле для контроля температуры. Рисунок, показанный ниже, имеет следующую конфигурацию:

  • 100-240 В переменного тока
  • Выход ТТР
  • Тип входа термопары K-типа
  • Выход сигнала тревоги для индикации отклонения/процесса

  Подключите источник переменного тока к контактам 1 и 2. Чтобы подать питание на реле сигнализации, также подключите соединение под напряжением к контакту 7. В данной конфигурации контакты 4 и 5 используются для активации SSR.

  Труба отопления/нагреватель подключается последовательно через твердотельное реле (ТТР). Конфигурация выхода выбранного контроллера C100 представляет собой импульс напряжения для управления твердотельным реле. Это импульс, который быстро включает/выключает SSR для управления средней мощностью, подаваемой на нагревательную трубу.

  Для измерения значения процесса термопара подключается к контактам 9 и 10. Если выбран тип PT100, используйте для соединений контакты 8, 9 и 10. Если используется PT100, убедитесь, что красный разъем подключен к клемме 8 REX-C100. Остальные два синих разъема взаимозаменяемы и должны быть подключены к контактам 9 и 10.

  Быстрая начальная настройка REX-C100

  Перед включением системы всегда дважды проверяйте и убедитесь, что все соединения выполнены правильно. Контроллер температуры REX-C100 является чувствительным устройством и может быть мгновенно поврежден, если входные линии датчика и линии питания подключены неправильно.

  Первоначальная настройка

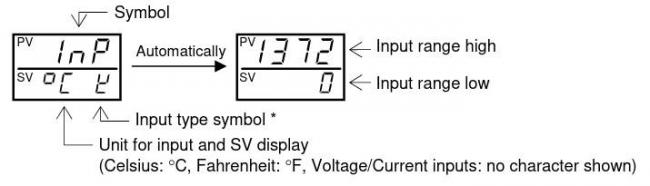

  При первом включении контроллер немедленно запрашивает тип входа и диапазон входной температуры. Выберите правильный тип датчика из таблицы и с помощью клавиш вверх/вниз и Shift отрегулируйте настройки в соответствии с таблицей, показанной ниже.

  Нажмите набор кнопку один раз для подтверждения. Как только тип ввода будет подтвержден, устройство запросит диапазон температур. На этом экране дисплей PV показывает верхний предел, а дисплей SV показывает нижний предел температуры.

  Основной процедурой, которую необходимо выполнить после первого включения питания, является инициализация устройства. Это можно сделать долгим нажатием кнопки УСТАНОВКА ключ для 5 секунд. Когда устройство находится в режиме настройки параметров, на дисплее отображается «LCK», как показано ниже:

  Нажмите сдвиг кнопку для перемещения курсора, мигающего на нижнем дисплее, под символ C на верхнем дисплее. Затем нажмите вниз один раз, чтобы установить цифру на 0, как показано ниже.

  Нажатие набора Кнопка снова сохраняет установленное значение и разблокирует режим инициализации. Нажмите и удерживайте сдвиг при нажатой клавише набор для входа и выхода из режима инициализации в любое время. На рисунке ниже показаны настройки, доступные в режиме инициализации. Нажатие кнопки set переключает режимы. Использовать сдвиг ключа и вверх вниз клавиши для настройки значений в конкретном режиме.

  В этом режиме любой параметр может быть изменен пользователем без разблокировки устройства. Пока он разблокирован (режим LCK показывает 0000), можно изменить любой параметр. Значение 0101 указывает, что все параметры заблокированы, а 0110 означает, что можно изменить только установленное значение.

  Изменение рабочих параметров

  Установленное значение является наиболее часто изменяемым значением. Это целевая температура, которую пытается поддерживать регулятор температуры. При включении устройство следует следующей последовательности.

  Чтобы изменить заданное значение, нажимайте кнопку установки на экране монитора SV/PV, пока не отобразится настройка SV. В этом режиме с помощью сдвига клавишу, курсор можно перемещать влево вправо и вверх вниз клавиши могут использоваться для увеличения/уменьшения соответствующих цифр. После установки значения нажмите кнопку set для подтверждения и сохранения установленного значения.

  Как решить, что контроллер температуры REX-C100 не работает

  Регуляторы температуры иногда могут работать со сбоями или вообще перестать работать по многим возможным причинам.

  Интеллектуальные контроллеры, такие как контроллеры температуры REX-C100, предлагают некоторые методы отображения ошибок для обозначения проблемы. Обычно это делается с помощью кодов ошибок и помогает техническим специалистам быстрее устранять неполадки. В качестве меры предосторожности обязательно отключите питание системы перед попыткой каких-либо изменений в электрической части, чтобы предотвратить поражение электрическим током.

  Вот некоторые распространенные ошибки в REX-C100 и способы их устранения:

  • Значение PV не обновляется
    • Проверьте проводку датчика и убедитесь, что разъемы надежно затянуты.
    • Проверьте, мигает ли выходной светодиод при изменении температуры системы. Если это так, проверьте SSR или любой другой элемент управления, если он не неисправен.
    • Это указывает на то, что значение PV находится за пределами диапазона. Проверьте диапазон PV и соединения датчика температуры.
    • Это указывает на то, что измеренное значение PV выше указанного диапазона. Проверьте соединения датчика и проверьте верхний предел диапазона PV.
    • Это указывает на то, что измеренное значение PV ниже указанного диапазона. Проверьте соединения датчика и проверьте нижний предел диапазона PV.
    • Если отображается этот текст, питание следует немедленно отключить. Попробуйте перезапустить устройство, включив его снова. Если сообщение не сбрасывается, это означает, что память устройства повреждена и должна быть отремонтирована авторизованным персоналом.

    Заключение

    В этой статье мы обсудили ПИД-регулятор температуры REX-C100, его функции, области применения и способы устранения некоторых наиболее распространенных проблем. Для получения дополнительной информации об устройстве и настройке дополнительных параметров см. руководство пользователя REX-C100.
