Как отрегулировать передний переключатель скоростей на велосипеде shimano

Как настроить передний переключатель скоростей на велосипеде

Велосипед, как и любое другое транспортное средство, требует надлежащего ухода и своевременного обслуживания. Любая деталь может выйти из строя в самый неподходящий момент. Чтобы этого не случилось, следует постоянно осматривать и оперативно устранять даже незначительные поломки. Но есть неполадки, которых заранее можно избежать, если выполнить соответствующие действия своевременно.

Нередко велосипедисты сталкиваются с тем, что приходится выполнять настройку и регулировку скоростей на велосипеде. Они могут сбиваться из-за недавней замены переключателя или растянутости троса. Вне зависимости от причины сброса настроек, систему все равно придется перенастраивать.

Как настроить передний переключатель скоростей на велосипеде, из каких элементов он состоит и как функционирует эта деталь, описано в материале, представленном ниже. Ознакомившись с ним, вы сможете установить и отрегулировать передний переключатель без помощи профессионалов.

Из чего состоит и как работает

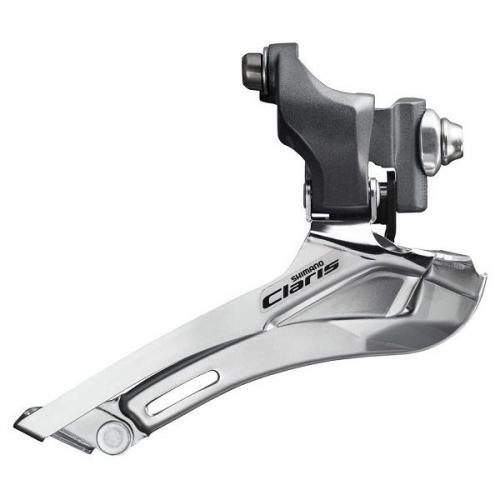

Только кажется, что эта небольшая запчасть имеет простую комплектацию, но здесь каждый болтик выполняет важную функцию. Для начала давайте разберемся, что входит в комплектацию переключателя:

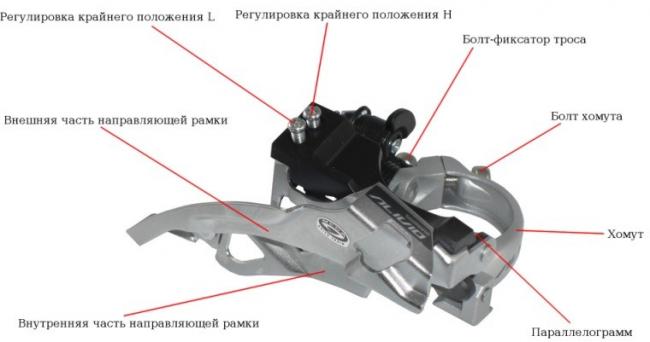

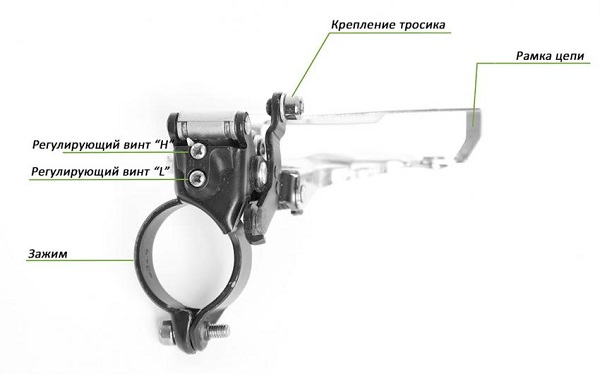

1. Хомут — элемент, который позволяет зафиксировать переключатель на раму.
2. Параллелограмм — представляет собой движущуюся часть передней перекидки, выполненную в форме подпружиненной детали на шарнирах. Деталь имеет форму параллелограмма, поэтому и получила такое название.
3. Направляющая рамка — элемент, внутри которого размещается цепь. Она крепится к параллелограмму и состоит из двух частей: внутренней и внешней.
4. Болты L и H — используются, чтобы ограничить движение направляющей рамки.

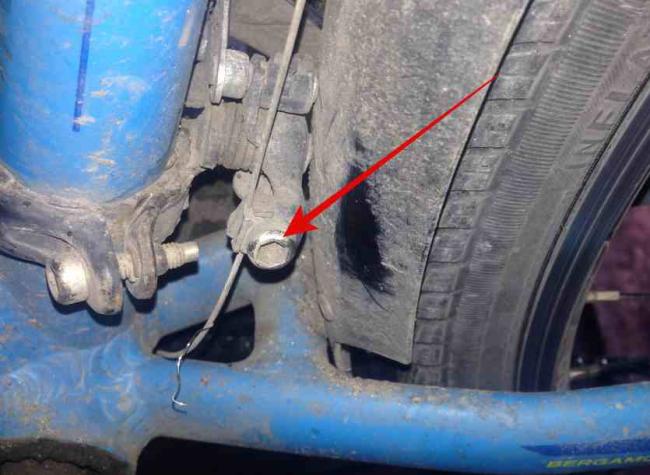

5. Болт крепления троса — позволяет зафиксировать трос переключения так, чтобы цепь могла попасть на нужную звезду.

Чтобы избежать соскакивания цепи, нужно правильно настроить ограничительные болты.

Особенности работы

Что такое “передний переключатель передачи”? Это рамка из стали, способная перемещаться в обе стороны. Она соединяется с рамой велосипеда и имеет простой функционал. Рамка начинает двигаться с помощью троса, соединенного с рулем манеткой. Подобное расположение позволяет рамке перемещать велосипедную цепь с одной звезды на другую. Кажется, что сложного ничего нет. Но, если неправильно настроить эту деталь, то смена передачи не получится. Чтобы понять, как отрегулировать передний переключатель скоростей на велосипеде, давайте представим, что выполняется установка на голую раму велосипеда.

Что нужно сделать перед настройкой

На функциональность этой запчасти влияет много факторов, поэтому перед тем, как приступить к установке или настройке, обязательно ознакомьтесь с инструкцией. Важно учесть, что есть переключатели передач под 2 и 3 передних звезды. То есть, система может не подходить для переключателя.

Какие действия нужно предпринять прежде, чем приступить к настройке:

1. Убедитесь в том, что под вашу переднюю систему звезд перекидка годится. Это необходимо сделать, когда устанавливаете новейший переключатель или возникли сложности с настройкой старого.
2. Не забудьте проверить, нет ли повреждений системы, а также произвести проверку на люфты. Особенно, если были факты падения. Также могут образоваться люфты параллелограмма или рамки. Для точной настройки нужно или устранить их, или купить новую деталь.
3. Перед настройкой проведите тщательную очистку детали от грязи. Это удобно будет сделать при снятии ее с рамы велосипеда. После этого важно все элементы вновь смазать и выполнить их настройку с нуля.
4. Проверьте на целостность, очистите и смажьте тросы. Также важно осмотреть, нет ли разрыва жил. Если находим повреждение, то потребуется замена троса. Трос к переключателю обратно крепить не нужно. Его следует вставить в манетку на руле и просунуть в рубашку, а само крепление произойдет во время перекидки.
5. При обрезке троса может произойти разрушение оконцевателя. Чтобы легко вставить его в манетку, можно пропаять кончик оловом. Для упрощения рекомендуется окунуть кончик в паяльную кислоту и запаять. При этом следим, чтобы не напаять большого количества олова, потому что это не позволит нормально ввести трос в отверстие.

Следуя этим простым рекомендациям, вы легко сможете настроить переключатель.

Настройка и регулировка переднего переключателя скоростей велосипеда

Когда предварительная подготовка закончена, можно начинать регулировать и настраивать переключатель. В процессе работы важно не отвлекаться и быть предельно внимательным, чтобы сделать все правильно.

Как правильно установить передний переключатель скоростей на велосипеде

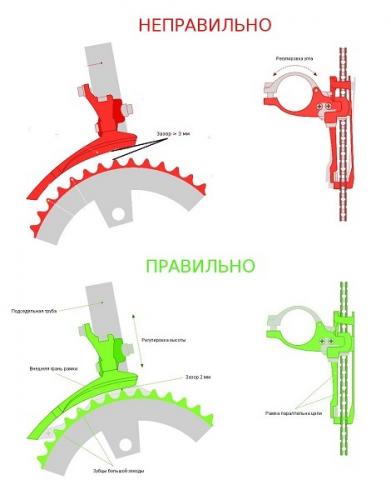

Можно считать, что передний переключатель расположен правильно, если у него параллельное размещение продольной оси направляющей рамки относительно передних звезд. Но пространство между самой крупной звездой и низом внешней части рамки не больше 2 мм. Следует снять цепь, потому что это поможет быстрее выставить перекидку.

Дальше, перемещая перекидку по вертикали рамы, необходимо выставить расстояние до самой большой звезды от низа внешней части рамки. Для этого нужно от рамы отогнуть параллелограмм и направить его в сторону большой звезды. Выполняем выравнивание рамки с большой звездой касательно друг друга и добиваемся промежутка между ними до 2 мм максимум (чтобы легче было это устроить, разрешается расположить между ними вещь соответствующего размера).

Например, переключатели скоростей марки «Шимано» имеют наклейки с метками, которые позволяют легко определить уровень ее установки касательно большой звезды.

После определения высоты фиксации хомута переключателя можем сделать пометку, например, маркером, и слегка затянуть фиксирующий болт хомута.

Для урегулирования положения касательно системы звезд оси направляющей рамки необходимы следующие действия: ослабить болт хомута (при откинутом тросике) и во время вращения переключателя передач выполнить настройку так, чтобы рамка и передние звездочки стали параллельными друг другу. Так как конструкция достаточно непростая и узнать на глаз параллельность сложно, рекомендуем ориентироваться на параллелограмм или для большей уверенности приклеить на рамку с помощью скотча что-то наподобие линейки.

Слегка затягивая болт хомута, выполняем повторную проверку расстояния между нижним краем рамки и самой большой звездой. Также стоит проверить наличие параллельности между продольной осью и передними звездами. Убедившись в том, что все сделано правильно, можем окончательно затягивать болт хомута. Таким образом, регулировка переднего переключателя скоростей на велосипеде Shimano или других моделях может быть завершенной. Дальше надеваем цепь и начинаем настройку.

Вся работа не занимает много времени, но требует четкой последовательности действий и внимания. Выполняя все по инструкции, вы без сложностей сможете установить деталь на нужное место.

Настраиваем переключатель скорости

Для выполнения дальнейшей работы следует правильно расположить велосипед. По возможности подвесьте его за седло. Но при этом заднее колесо должно быть приподнято или же его можно положить на гладильную доску (продеваем ее в треугольник).

Настройка не вызывает трудностей. Рассмотрим этапы:

1. Выставляем самую низкую скорость.
2. На манетке закручиваем регулировку натяжения троса. Делаем это по часовой стрелке до упора. Выполняем возврат обратно на 1-2 оборота. В некоторых инструкциях не рекомендуется возвращаться обратно, но практика показала, что если сделать именно так, то в дальнейшем можно будет выполнить более точную настройку.
3. Выставляем самую низкую скорость на заднем переключателе передач.

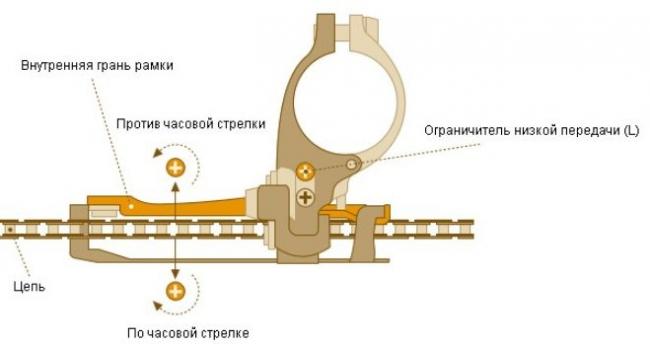

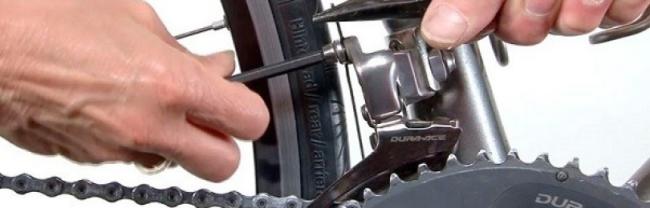

4. Выполняем настройку ограничителя переключателя L. Будьте внимательны: во время вращения педалей цепь и рамка не должны соприкасаться. Если видите, что возникает необходимость отодвинуть рамку немного в сторону от рамы, то выполняйте вращение ограничителя L по часовой стрелке, и наоборот, в сторону рамы нужно крутить против часовой.
5. Определяем месторасположение троса на переключателе и вставляем его. В нужном месте трос натягивается и фиксируется болтом крепления. Для этого могут понадобиться плоскогубцы.
6. Следующим этапом является переключение передач. Заднюю часть ставим на наименьшую звезду, а переднюю — на самую большую.

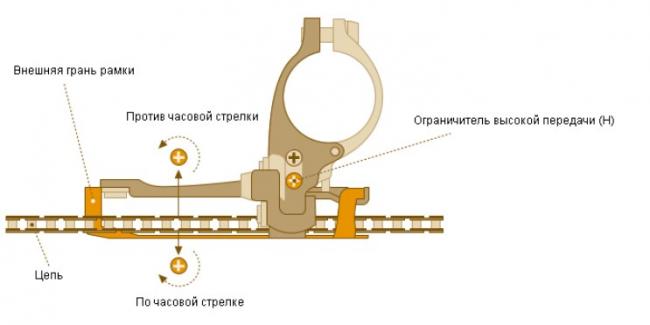

7. Дальше приступаем к настройке ограничителя H. Выполняя настройку, следите за тем, чтобы внешняя часть направляющей рамки была расположена максимально близко к цепи, но не терла ее во время вращения. Соответственно, для перемещения рамки от рамы закручиваем болт против часовой стрелки, а при перемещении в сторону рамы – по часовой стрелке.
8. Дальше выставляем 5-ую скорость на задней передаче и, вращая педали, меняем скорости. Для этого следует воспользоваться передним переключателем с 3-й к 1-й и позже опять к 3-й. Так следует повторять несколько раз.
9. Проверяем велосипед при езде по дороге. Выбирайте ровную дорогу, без неровностей и спусков.

Так выполняется регулировка переднего переключения скоростей на велосипеде. Соблюдая все этапы, вы сможете без особых трудностей сделать настройку.

Возможные неполадки в процессе настройки

Регулировка переднего переключателя скоростей велосипеда Shimano и других моделей может сопровождаться некоторыми неполадками:

1. Одна из самых частых проблем с которыми сталкиваются велосипедисты – передний переключатель не подходит к системе. В продаже представлены переключатели 3-х видов. Они отличаются расположением тяги троса. В зависимости от расположения, тяга может быть верхней, нижней или универсальной. Кроме того, каждый переключатель рассчитан на определенную систему зубов. Чтобы не ошибиться в своем выборе, следует запомнить, какой именно экземпляр у вас, или перед покупкой взять с собой старую запчасть в качестве образца.
2. Еще одна трудность, с которой может столкнуть велосипедист, – при регулировке переключения скоростей на велосипеде наблюдается трение цепи о раму. Эта проблема может возникать по ряду причин: неровные звездочки, неправильно выполненная установка системы. Чтобы устранить ее, следует тщательно проверить параллельность установки, убедиться в том, что нет деформации звезд и они не меняют ось во время вращения.
3. Нередко велосипедисты могут замечать, что при скорости 3-1 цепь трется о рамку. Появление такой проблемы становится возможным при диагональном расположении цепи. Если цепь расположена неправильно, то в лучшем случае случится ее растяжение, а в худшем – сломается передний переключатель скоростей.

Для предупреждения проблем стоит не забывать уменьшать давление на педали при переключении.

Заключение

Благодаря этим рекомендация регулировка переднего переключателя скоростей велосипеда Shimano Tourney и других моделей может выполняться в домашних условиях. Главное — быть внимательным, делать все поэтапно, не спеша, и не пропускать важных моментов. Немного сложнее будет на этапе установки системы на раму велосипеда, но это выполнимо. Следуйте инструкции независимо от того, какого производителя вы выбрали, и все получится. Перед тем, как приступить к установке или настройке переключателя, детально ее прочитайте.

Регулировка и настройка переднего переключателя скоростей

Настоятельно рекомендую перед тем как начать настройку/регулировку переднего переключателя настроить задний переключатель, чтобы у вас все корректно работало. Данная инструкция подойдет для настройки всех марок и моделей передних переключателей: Shimano, Sram, Microshift, Campagnolo и других.

Прежде чем начать регулировку переднего переключателя

Перед тем как начать настройку переднего переключателя убедитесь, что у вас выполняются следующие условия:

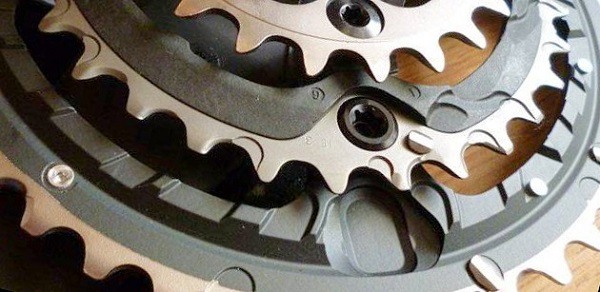

• Используются звезды под переключение. Данные звезды имеют специальную форму, зацепы и пины, чтобы цепи было проще перескакивать между звездами.
• Рамка переключателя не повреждена. Если рамка будет помята, стерта или люфтить — отрегулировтаь такой переключатель практически не возможно.
• У вас велосипед не из продуктового магазина (Ашан, Лента, велосипед на литых дисках и тд.). Велосипеды низкой ценовой категории обычно имеют самы дешевые передние переключатели, которые сделаны из тонкой стали. Эта сталь гнется и не дает нормально переключать скорости.

1. Начинаем с откручивания (ослабления) болта, который держит трос переднего переключателя.

Обычно болт откручивается шестигранником на 5 или гаечным ключом на 9.

2. Далее рекомендую проверить положения рамки переключателя относительно системы звёзд.

Если ваш переключатель крепиться болтами к раме, а не хомутом как в моем случае, то выставлять высоту и угол переключателя не нужно, так как там уже все выставлено с завода.

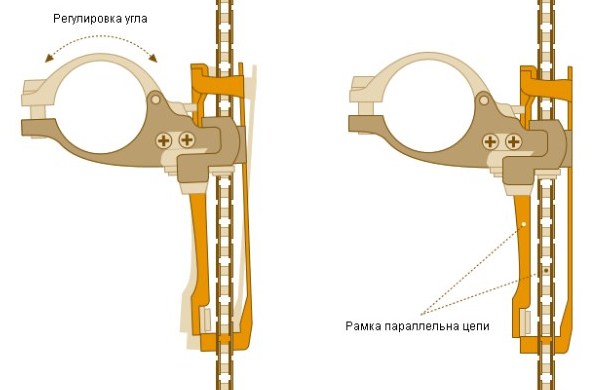

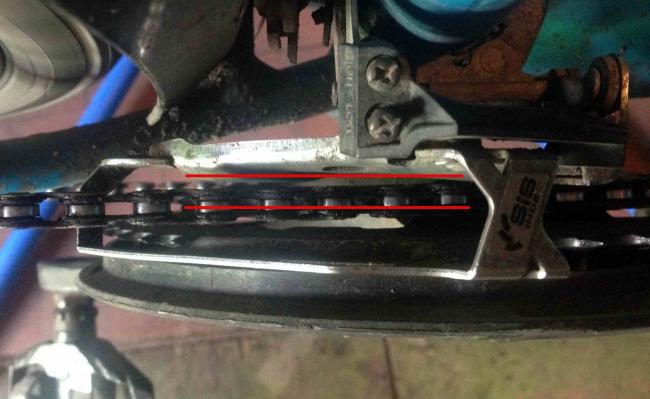

А. Проверить угол поворота. Рамка переключателя должна быть параллельна звёздам системы.

Старайтесь ориентироваться не по цепи, а по звездам, так как цепь может стоять на крайних передачах и передний переключатель будет установлен не правильно. Красными линиями я показал центральную звезду и внутреннюю сторону переключателя.

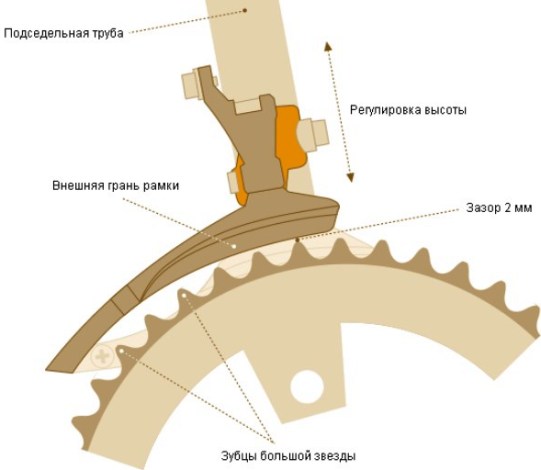

Б. Проверить высоту. Рамка переднего переключателя должна располагаться чуть выше на 1-3 мм. чем самая большая звезда системы. Для регулировки сдвиньте рамку рукой, чтобы она оказалась над 3-й звездой и настройте высоту.

Наклейка на рамке переключателя Shimano Tourney, которая помогает установить передний переключатель по высоте. На фото, кстати новый велосипед, на котором передний переключатель установлен значительно выше чем необходимо.

Чаще всего на новых передних переключателях shimano установлена наклейка, на которой показано какая должна быть высота переключателя.

3. Теперь начнём работать с тросиком и манеткой на руле.

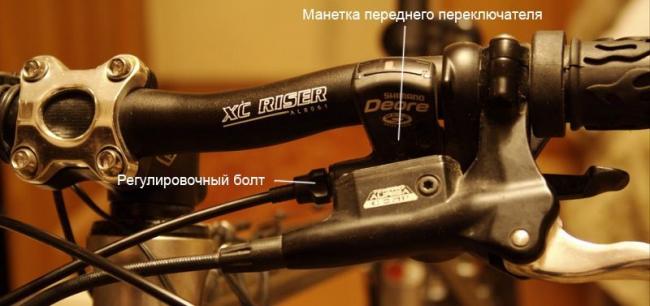

А. Найдите на манетке болт натяжения троса и вкрутите его до упора в манетку и на пол оборота выверните.

Натяжитель троса показал стрелкой. В моем случае это комборучка (тормоз и манетка в одном корпусе), но и на обычной манетке натяжитель такой же.

Б. Натяните трос рукой или воспользуйтесь пассатижами и затяните его фиксирующим болтом, о котором я писал в пункте 1. Обратите внимание, что на прижимающих трос шайбах есть специальные канавки. Необходимо закрепить трос именно в них.

4. Начинаем выставлять крайние положения рамки переключателя болтами «H» и «L».

«High» — устанавливает крайнее положение на самой большой звезде системы.

«Low» — регулирует крайнее положение переключателя на самой малой звезде.

Выставляем крайнее положение рамки с помощью болта «L»

Чтобы настроить крайне положение болта «L» необходимо переключиться на самую большую звезду на заднем переключателе (соответствует первой скорости на манетке). Далее начинаем крутить болт «L» пока между цепью (которая находится на самой малой звезде системы) и рамкой переключателя не останется зазор около 1 мм (чем меньше тем лучше главное, чтобы цепь не терлась об рамку переключателя).

Выставляем центральное положение рамки переднего переключателя

Необходимо перебросить цепь на центральные звезды кассеты с помощью заднего переключателя. Переключаем с первой на вторую скорость (цепь изначально должна находиться на 1-й звезде), если не переключается, то необходимо натянуть тросик регулятором натяжения (Смотри пункт 3.А), который находится на манетке. Крутим до тех пор пока цепь не будет четко и быстро переходить на среднюю звезду.

Выставляем крайнее положение рамки с помощью болта «H»

При настройке крайнего положения «H» нам нужно переключиться на самую маленькую звезду на кассете, что соответствует самому большому числу на правой манетке от 6 до 11 в зависимости от того сколько у вас там скоростей. Цепь закидываем на третью звезду (самую большую звезду на системе) и крутим винт «H». Настраиваем рамку так, чтобы цепь не слетала на шатун с педалью зазора в 1 мм будет вполне достаточно.

5. Проверяем чёткость переключения передач.

Попробуйте по переключать скорости и посмотреть переходит ли цепь на все звезды.

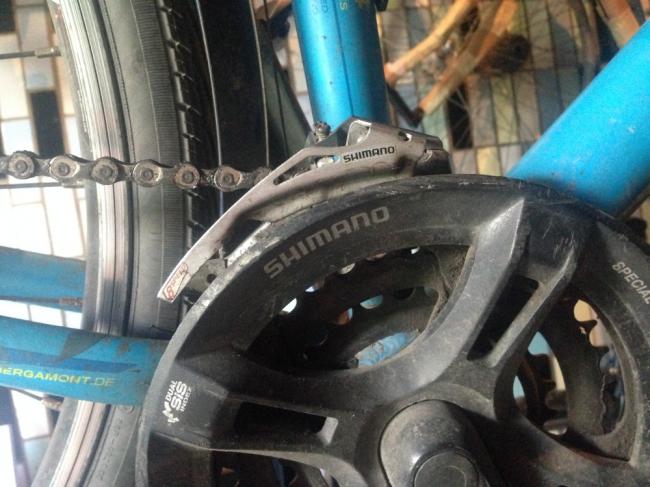

Чаше всего цепь не переходит со второй звезды на первую и цепляет рамку переключателя. Это решается путём откручивания болта «L» (чтобы рамка переключателя сместилась в сторону рамы) на один два витка и все должно заработать идеально.

Отличия настройки шоссейного переключателя от МТБ

Отличий в настройки переднего переключателя на горном велосипеде и на шоссейном нет. Единственное, что в шоссейном велосипеде в системе звзед используется не 3 звезды, а две, что делает настройку более быстрой.

Если у вас двойная система. Вам потребуется также выполнить все пункты, а в 4-ом пункте не будет настройки центрального положения, а натяжение тросика будет регулироваться при переключении на 2-ю звезду, там где будет настройка крайнего положения с помощью винта «H».

Поздравляю вы настроили передний переключатель, также рекомендую проверить правильная ли у вас длина цепи.

Как настроить передний переключатель скоростей Shimano на горном велосипеде

Статистика твердит, что передний «переклюк» реже нуждается в обслуживании, нежели задний. Простота конструкции также на стороне «передка». Почему же тогда возникает масса вопросов при установке и наладке этого узла. В чем заключается капризность передней перекидки? И в конце концов, как сделать работу так, чтобы результат не вызывал недовольства и нареканий.

Схема работы перекидки

Перед тем, как настроить передний переключатель скоростей на велосипеде, мы рекомендуем изучить его конструкцию. Обладая этими знаниями, исполнителю гораздо легче ориентироваться в настройках и понимать предназначение каждой из них.

В фокусе – только продукция Shimano, как наиболее популярная. На деле же отличий между японской продукцией и американским SRAM практически нет. Так же как и между дешевым Tourney и дорогим Deore. Более того, если вы вникните в принцип действия и суть настройки, то вам будет совершенно не важно, какой байк перед вами: бюджетный Стелс с передней перекидкой Shimano Altus или дорогущий Cube с суперлегким Deore XT.

Разбираться в устройстве будем по фото переключателя серии Alivio:

• Внутренняя и внешняя часть направляющей рамки. Между ними ходит цепь. Функция рамочной конфигурации – перемещать цепку с одной звезды на другую.
• Подпружиненный параллелограмм, к которому прикреплена рамка. Двигается при натяжении/ослаблении тросика, таская за собой рамочную конструкцию.

• Болт-фиксатор троса. Посредством тросика манетка двигает параллелограмм.
• Регулировочные болты крайних положений (L и H). С помощью их производится настройка граничных позиций рамки, чтобы цепь не соскочила с первой и третьей звезд.
• Хомут. Обеспечивает закрепление перекидки на центральной трубе (в которую вставляется подседельный штырь).

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

К сведению. Дополнительная натяжка – это подтягивание троса в текущем режиме с помощью триггера на манетке. К примеру, вы переключаете цепь с первой звезды на вторую, клацая ручку до цифры «2». Цепок трется о рамку, но не переходит на соседнюю зубчатую шестерню. Тогда вы поднатягиваете тросик, немного утапливая рукоятку в сторону включения третьей передачи, но не включая ее, и цепочка свободно переходит на звезду №2.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

К сведению. Ход барашки ограничен 5-ю – 6-ю оборотами. Если этого запаса недостаточно, то подтяните трос на самом переключателе, открутив болт крепления тросика. Перед зажиманием, закрутите барабан на манетке до упора, а затем отпустите на 1 оборот. Снова повторите процедуру регулировки барашком.

Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

• Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
• Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно. Уточните, на какой именно передаче трет:

• Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
• Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
• Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.

К сведению. Цепка может задевать за рамку на любой передаче, если грани рамочной конструкции не параллельны звездам.

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами . Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть. Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях , впечатлил. Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

1. Отсоединить от нее трос.
2. Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

Правильно поставить – это значит выполнить два требования:

• Рамка должна быть параллельна звездам.
• Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

• Количество зубьев на каждой звезде системы.
• Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).

Регулировка переднего переключателя скоростей Shimano на горном велосипеде

Сперва воспользуйтесь инструкцией по настройке задних скоростей Shimano на велосипеде. Ведь исправный тыльный дерейлер – одно из требований подготовительных мероприятий. В числе их также имеются:

• Проверка тросика и рубашек. Расплетение волокон и заедание в рубашке не допускается.
• Правильная установка узла перебора передач на раме, изложенная в предыдущем пункте.
• Отсоединенный от переключателя тросик.

Наладка механизма ведется строго в изложенной последовательности:

• Настроить ограничитель по низшим передачам. Переключитесь на самую маленькую звезду спереди и самую большую – сзади (по манеткам это будет 1-1). Вращайте винт L, чтобы добиться максимально близкого расположения цепи к внутренней грани рамки. При этом цепка не должна тереться о рамочную конструкцию. Отнеситесь к этому этапу серьезно, если не хотите, чтобы цепь слетела и ее закусило между кареткой и маленькой звездой.
• Подсоединить трос к переключателю. Перед присоединением закрутите барашек на шифтере до упора, а затем выверните его на 1-1,5 оборота. На заключительном этапе это облегчит подналадку.

• Настроить ограничитель по верхним передачам. Перебросьте цепок на самую большую звезду спереди и самую маленькую – сзади (к примеру, на манетках 27-скоростного велосипеда это будет 3-9). Крутите винт H, чтобы максимально близко переместить внешнюю грань рамки к цепи. Опять же, цепка не должна тереться о перекидку.
• Отрегулировать точность переброса передней перекидки с помощью барашка на манетке. Каждый делает это по-разному. Один из способов – сесть на велосипед и в движении с помощью барабанчика подобрать такую силу натяжения троса, при которой цепь свободно переходит с 1-й на 2-ю звезду и со 2-й на 3-ю. Второй способ – поставить велосипед на месте, переключится на среднюю звезду и поочередно поставить сзади 2-ю и предпоследнюю звезды. Цепь не должна тереть в этих положениях. Крайний метод не отличается точностью, требует проверки в движении и несправедлив для перекидок дешевого класса.

К сведению. Смазывая тросик, используйте только специальную силиконовую смазку, которая не притягивает пыль.

Перспективные вопросы

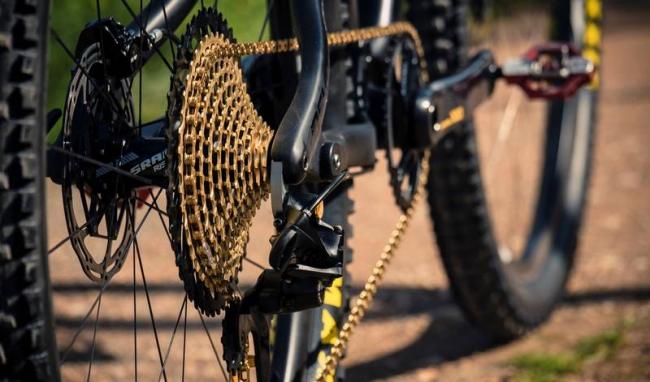

Многоскоростные велосипеды с одной звездой спереди – стоит ли их покупать

Мода на три звездочки закончилась с приходом 10, 11, 12-скоростных кассет. Дело в том, что на трансмиссиях 3х7-3х9 три зубчатых шестерни спереди выполняют важную функцию – перекрывают передаточные отношения, позволяя взбираться на подъемы и вкручивать на спусках.

Количество зубьев на новых многозвездочных кассетах подобрано таким образом, что позволяет делать то же самое с одной звездой спереди. Поэтому использовать еще две звездочки смысла нет. Для дисциплины кросс-кантри это существенный прорыв, поскольку фронтальная перекидка здесь – самая ненадежная часть велосипеда.

Можно ли убрать передний переключатель на велосипеде 3 на 9 скоростей

Снять можно, если велосипед используется в гражданской эксплуатации. Холмистая местность свободно преодолевается на передачах 2-1, 2-2. Оптимальную скорость на равнине можно поддерживать в режиме 2-6, при этом перекоса цепи не будет. Но если вы любитель «вкручивать» под 27-30 км/ч, большой звезды вам будет не хватать.

Настройка переключателей

Переключатель на велосипеде играет немаловажную роль.

Настройка и крепление рамки и троса, из которых состоит переключатель – не всегда простое дело, хотя многое зависит, от модели велосипеда. Для того, чтобы «звезды» менялись гармонично и последовательно, не создавая помех при движении, не обойтись без помощи небольшой теоретической справки.

Задний переключатель (как и передний, при его наличии) состоит из троса, корпуса и рамки. Механизм действует таким образом, что после того, как переключатель скоростей был включен на какую-то определенную скорость, цепь перебрасывается на нужную «звезду», отвечающую за эту самую выбранную скорость.

Задний переключатель выполняет еще одну важную функцию — поддерживает цепь в натянутом состоянии.

Сейчас существует огромное количество самых разных моделей и вариаций. Все они различаются по множеству характеристик и качеств, цвету и форме, бренду и даже начинке. Основное же различие состоит в том, из чего переключатель сделан, и то каков размер его рамки. Здесь стоит немножко задержаться.

— Материал. Кончено же, задний переключатель изготавливается из металла. Это может быть почти любой из существующих металлов: железо, карбон, алюминий или сплавы, вроде стали или титана. Дешевые модели «укрепляются» пластиком, однако и они иногда могут работать. Более дорогие оснащены карбоном или титаном, существенно улучшающим работу всей системы;

— Размер рамки. Он зависит, в первую очередь, от размеров колеса велосипеда. Переключатель тем больше, чем больше колесо велосипеда. Также все зависит от количества звезд, и того, из какого материала рамка выполнена. Чем длиннее рамка, тем больше может быть скоростей, а чем она компактней, тем проще будет передвижение по пересеченной местности.

Наверняка, даже у тех, кто вообще не интересуется технической частью велосипеда на слуху такие слова как Shimano и Sram, а всё потому, что именно эти 2 производителя делают наибольшее число велосипедных комплектующих. Мы с вами рассмотрим группу МТБ (горные велосипеды).

При рассмотрении линейки оборудования будем идти от меньшего, к большему.

1. Shimano SIS, Tourney

Данное оборудование ставится на самых дешёвых велосипедах, оно тяжёлое и громоздкое.Назначение — прогулки по городу.

2. Shimano Acera

Назначение — прогулки по городу, прогулки по пересечённой местности. 3х9 скоростное оборудование.

3. Shimano Alivio

Оборудование любительского класса, как и Acera 3х9 скоростное. Назначение — прогулки по пересечённой местности, туризм.

4. Shimano Deore

Оборудование уже идёт 3х10 скоростное, крепкий середнячок. Назначение — прогулки по пересечённой местности, соревнования любительского уровня, туризм.

5. Shimano SLX

Оборудование высшего любительского класса, или начального профессионального, кому как больше нравится. SLX, как и Deore, имеет 2(3)х10 скоростную трансмиссию.Назначение — соревнования любительского уровня, тренировки, даунхил.

6. Shimano XT

Профессиональное оборудование. Имеет очень высокую надёжность, низкий вес и высокую точность переключения, не требует перенастройки длительное время, включает в себя самые современные технологии.Назначение — гонки кросс-кантри, тренировки.

7. Shimano XTR

Профессиональное оборудования для соревнований. В данном оборудовании используются самые передовые технологии и материалы (титан, карбон и т.д).

Назначение — гонки кросс-кантри, соревнования мирового уровня.

Оборудование Sram имеет похожую классификацию и назначение, отличается оно немного другой эргономикой и работой, Shimano работает более мягко и плавно, Sram более резок. Ещё, практически всегда, в одной и той же группе Sram будет немного легче. При этом ремонтопригодность у Shimano заметно выше. Примерное соответствие групп Sram к группам Shimano:

• Sram X.3 — Shimano Altus
• SramX.4 — Shimano Acera
• SramX.5 — Shimano Alivio
• SramX.7 — Shimano Deore-SLX
• SramX.9 — Shimano XT
• SramX.0 — ShimanoXTR

НАСТРОЙКА ЗАДНЕГО ПЕРЕКЛЮЧАТЕЛЯ

Перед началом настройки заднего переключателя скоростей велосипеда, убедитесь в его исправности, проверьте не погнут ли он. Задний переключатель больше всех остальных частей велосипеда, подвержен ударам и поломкам. Это происходит из-за его выпирающего расположения. Получая удар задний переключатель может погнуться в сторону спиц, если он установлен на петух, то переключатель может остаться целым, а погнется петух. Если петуха нет, от сильного удара, может погнуться рама. Будьте осторожны при эксплуатации велосипеда, старайтесь не допускать сильных ударов по заднему переключателю.

Для того, что бы проверить погнут ли задний переключатель или петух, посмотрите сзади на рамку переключателя. Два направляющих ролика должны находиться в одной плоскости один под другим, цепь пролегающая между ними, должна быть строго вертикальной, без перекосов.

Ограничительные винты заднего переключателя

Ограничительные винты переключателя скоростей служат для ограничения его движения от меньшей и большей звездочке. Обычно эти винты расположены в задней части параллелограмма переключателя скоростей. Они физически не позволяют переключателю двигаться дальше крайних звездочек, этим препятствуют соскакиванию цепи. Следовательно, чем больше ослаблены ограничительные винты, тем дальше переключатель двигается, а большее затягивание ограничивает его.

Обычно настройка крайних положений заднего переключателя скоростей происходит на новом велосипеде и в дальнейшем не требуется. Но если цепь начала соскакивать при переключении на крайние звездочки, тогда надо отрегулировать положение переключателя ограничительными винтами. Но будьте внимательны, если цепь начала соскакивать, то скорее всего это происходит из-за того, что рамка или петух погнулись.Их надо будет выпрямить или поменять, пока это не привело к травмам.

На современных переключателях скоростей ограничительные винты обозначаются буквами «H» (англ. high) для высоких передач и «L» (англ. low) для низких..

Основные настройки заднего переключателя скоростей велосипеда

Ограничение высоких передач (маленькая звезда (H))

Если слабо затянуть ограничительный винт высоких передач, то цепь может соскочить с маленькой звездочки и застрять между ней и пером рамы. А если сильно перетянуть ограничительный винт высоких передач, то он может препятствовать переключению на самую маленькую звездочку. Но будьте внимательны, проблемы с переключением на высокие передачи редко связанны именно с настройкой ограничителя, чаще всего виноват погнутый переключатель или петух, иногда проблемы возникают из-за затрудненного хода тросика.

Чтобы приступить к настройке крайнего положения сперва переведите цепь в положение самой высокой передачи (большая звезда спереди и маленькая сзади), открутите анкерный болт и ослабьте тросик, закрутите до конца регулировочные барабаны на манетке и на рычаге заднего переключателя скоростей.

Суть настройки состоит в том, чтобы выставить ролики переключателя скоростей в одну плоскость с маленькой звездочкой.

Если закручивать ограничительный винт «H» по часовой стрелке, рамка переключателя будет двигаться в сторону спиц колеса, если откручивать винт против часовой стрелки, тогда рамка будет двигаться в обратном направлении, дальше от спиц. После регулировки положения сильно натяните тросик и закрепите его анкерным винтом.

Ограничение низких передач (большая звезда (L))

Если слабо затянуть ограничительный винт низких передач тогда цепь может соскочить с большой звезды и застрять между ней и спицами, при движении велосипеда, это может привести к блокированию колеса и падению, к поломке спиц и цепи. А если затянуть ограничительный винт слишком сильно, это приведет к тому, что цепь не будет переключаться на большую звездочку.

Для настройки этого крайнего положения, переведите цепь в положение низкой передачи (маленькая звезда спереди, большая сзади), выкрутите регулировочный винт «L», чтобы он не ограничивал переключатель передач. Суть настройки состоит в том, чтобы выставить ролики переключателя скоростей в одну плоскость с большой звездочкой. Для этого закручивайте ограничительный винт «L» по часовой стрелке до нужного положения.

Закручивание ограничительного винта перемещает переключатель в сторону маленьких звездочек, а откручивание против часовой стрелки двигает его в сторону спиц.

Тонкая настройка заднего переключателя скоростей велосипеда

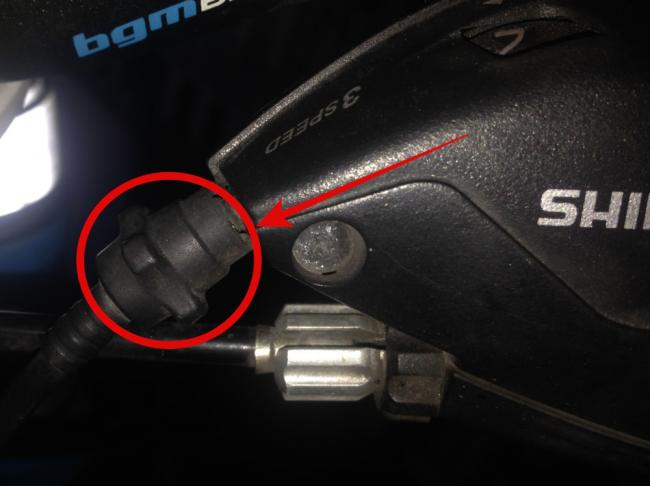

Если переключатель скоростей настроен правильно, то во время его эксплуатации придется лишь незначительно его подстраивать, из-за растяжения или замены тросика. Настройка производится регулировочным барабаном, находящимся на манетке, на самом переключателе скоростей или на верхней части нижней трубы рамы, возле упора рубашки (у шоссейных велосипедов) троса на некоторых переключателях могут быть два барабана. Регулировку можно производить любым регулировочным барабаном, нет никакой разницы какой использовать.

На большинстве задних переключателей скоростей есть специальный винт (терминология Shimano «B-tension adjuster»), позволяющий настроить натяжение пружины рычага «B». В следствии регулировки этого винта, происходит настройка высоты направляющего ролика (угол наклона цепи от этого ролика к звездочке).

Для настройки, переведите цепь на большую звездочку сзади. Откручивая регулировочный винт против часовой стрелки, ролик поднимается вверх (ближе к звездочке). При этом натяжение цепи увеличивается, а четкость переключения скоростей увеличивается. Будьте внимательны, ролик не должен задевать звезду, оставьте зазор в 5 мм.

Основные настройки переднего переключателя скоростей велосипеда

Настройка переднего переключателя велосипеда производится только после настройки заднего потому, что на настройку переднего переключателя влияет положение цепи на кассете (должна быть возможность переключать задние передачи). Настройка переднего переключателя требует хорошего глазомера и немного терпения. Перед настройкой следует хорошо прочистить и смазать его подвижные части.

Но даже после хорошей настройки переднего переключателя нет гарантий того что он будет переключать передачи четко. Это происходит из-за специфики его работы, он переключает цепь в верхней части, когда она находится в напряжении. Для четкого переключения передач на системе следует сбавлять темп педалирования во время переключения.

У переднего переключателя велосипеда существуют три главные настройки

Положение переключателя

Самым первым и основным в настройке переднего переключателя является его установка на раму. Есть два аспекта на которые надо обратить внимание — угол установки и высота.

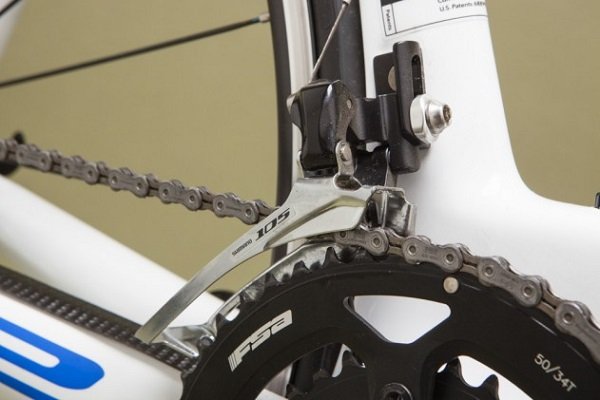

1. Для того, чтобы установить передний переключатель велосипеда под правильным углом, надо посмотреть на рамку переключателя сверху. Поворотами его на раме поставьте переключатель в такое положение, чтобы ось его рамки была параллельна оси ведущей звезды. Если допустить небольшой сдвиг передней рамки во внутрь (ближе к раме) это может избавить от соскакивания цепи с маленькой звездочки при переключении, однако при движении на большой звезде цепь может тереть о рамку (когда на кассете стоит маленькая звезда). А если допустить сдвиг в другую сторону (когда передняя часть рамки повернута наружу), это может помочь избавиться от трения цепи о раму, однако при переключении на меньшую звездочку цепь может соскакивать с нее. Правда для соскакивания цепи можно установить ограничитель цепи.

2. Правильно настроенная высота установки переднего переключателя, также сказывается на четкости переключения передач. Обычно между наружной рамкой и верхним зубцом большой звезды оставляют зазор 2 мм, Однако некоторые велосипедисты добиваются и более меньшего расстояния. Соответственно чем меньше расстояние, тем четче переключение передач.

Для того, чтобы добиться минимального зазора при установке переднего переключателя нужно, чтобы изгиб его рамки соответствовал изгибу звезды. Если звезда будет слишком большой, чем рассчитан переключатель, тогда его передняя часть будет задевать зубья и зазор придется увеличить. А если звезда меньше чем рассчитан переключатель, тогда качество переключения передач не изменится, но цепь, находясь на маленькой звезде, может начать тереть о рамку.

Ограничитель крайних положений

Низкие передачи (маленькая звезда (L))

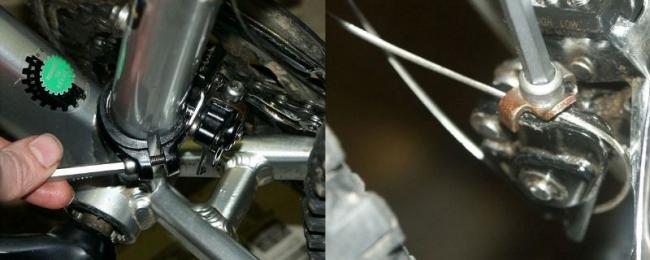

Приступая к настройке крайнего положения переднего переключателя велосипеда, установите цепь на маленькую звезду спереди и на большую сзади. Далее следует ослабить анкерный болт на переключателе (который крепит тросик), после закрутить до упора и ослабить на один оборот регулировочный барабан на манетке.

Ограничитель нижних передач служит для того, чтобы не допускать переброску цепи дальше самой маленькой звездочки. Если затянуть ограничитель слишком сильно, то переключить передачу на маленькую звездочку будет сложно или вообще невозможно, а если затянуть его слишком слабо, тогда цепь будет соскакивать со звезды. Регулировка положения происходит путем вращения регулировочного винта L, при кручении по часовой стрелке рамка переключателя двигается в сторону рамы, а при кручении против часовой стрелки рамка двигается в сторону большой звезды. Нужно закрутить ограничитель так, чтобы цепь находилась как можно ближе к внутренней части рамки переключателя, но не задевала ее.

После этого нужно натянуть тросик и закрепить его анкерным болтом.

Блокирующие приспособления

В некоторых случаях, для улучшения переключения передач на маленькую звездочку, все-таки приходится ослабить регулировочный винт переднего переключателя. Из-за этого цепь начинает соскакивать со звездочки, чтобы воспрепятствовать этому, можно установить специальное приспособление — ограничитель. Он крепится на подседельную трубку рамы и физически не дает цепи соскочить с системы.

Высокие передачи (большая звезда (H))

При регулировке ограничителя высоких передач цепь устанавливается на самую меленькую звездочку сзади и самую большую спереди. Вращение регулировочного винта против часовой стрелки двигает рамку переключателя ближе к раме, а вращение по часовой стрелке дальше от рамы. Вращая винт, надо установить переключатель так, чтобы внешняя часть рамки была как можно ближе к цепи, но не задевала ее при кручении педалей.

После регулировки крайних положений, вращая педали, поочередно переключайте передачи в обе стороны. Если цепь плохо сходит с больших звезд на маленькие тогда нужно ослабить тросик. Для этого вращайте барабан регулировки тросика на манетке по часовой стрелке. Если цепь плохо переключается с маленьких звезд на большие, тогда наоборот натягивайте тросик, вращая барабан против часовой стрелки.

Будьте внимательны, на некоторых переключателях регулировочные болты «L» и «H» могут быть расположены наоборот

Тонкая настройка переднего переключателя

После настройки переднего переключателя, надо проверить его работу под нагрузкой. Для этого нужно сесть на велосипед и проехаться переключая передачи. Если цепь переходит с одной звездочки на другую мягко и быстро и при этом не задевает рамку переключателя, значит все настроено хорошо. Если задевает тогда нужно проверить параллельность рамки и шестеренок, а также сами звезды (они могут быть деформированы).

Однако обратите внимание, что если цепь находится в сильно-диагональных положениях (например 3−1, 2−9, 1−7, 1−8, 1−9), она может тереться о рамку переключателя. Это допустимо, так-как такое положение цепи нежелательно при езде.

При трении цепи о рамку переключателя, на последней могут оставаться вмятины, о четком переключении передач при этом можно будет забыть. Тогда никакая настройка уже не поможет.

Тросики

Иногда проблемы с переключением передач могут быть вызваны слишком большим трением тросиков управляющих им, а не настройкой переключателей. Большое трение может привести к тому, что рамка будет медленнее возвращаться под действием пружины.
