Как отключить датчик движения на светодиодном прожекторе

Отключить от лампы датчик движения

Есть лед лампа с датчиком движения. Как снять датчик, что бы лампа работала просто от розетки?

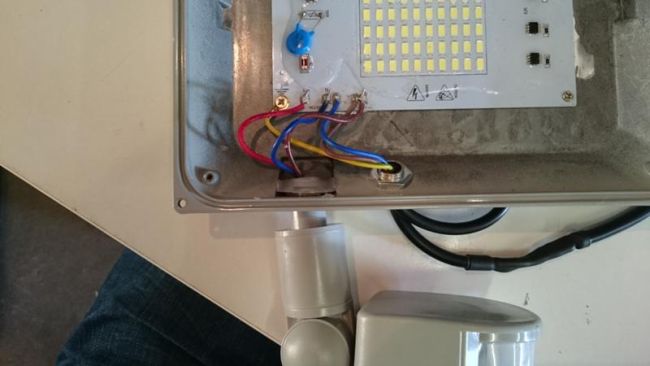

вскрой датчик да посмотри, откуда ОТХОДИТ питание

по-моему надо просто подключить 220 на L и N -помечено на модуле

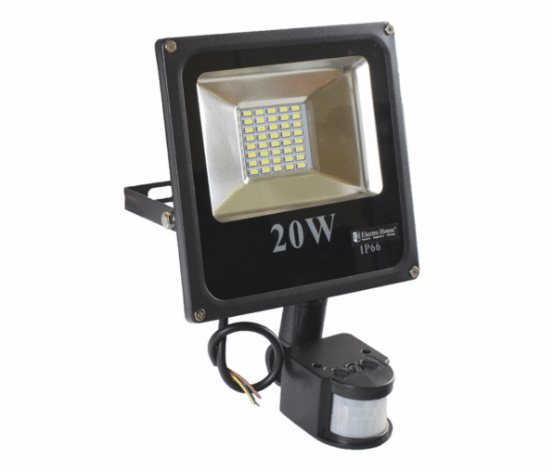

Светодиодный прожектор с датчиком движения: как произвести отключение?

Самые популярные сегодня уличные прожекторы с детекторами движения – диодные. Они самые экономные и долговечные. Используются они для освещения территории возле частных домов для оформления садово-паркового ландшафта. Светодиоды тут смотрятся лучше всего. Кроме того, используются для освещения:

Пограничных территорий – как один из вариантов сигнализации.
Промышленных объектов.
Складов.
Автостоянок.
Других коммерческих объектов.

Важно! Подобные LED-фонари функциональны, их размеры небольшие, а процесс установки и эксплуатации предельно простой. Часто их устанавливают для входной группы.

Столь широкое распространение можно пояснить многочисленными преимуществами прибора, среди них:

Долговечность, в особенности у моделей с диодами.
Простота монтажа.
Не требуют специального обслуживания.
Экономичность. Она достигается за счет включения только по необходимости, за что отвечает датчик движения и использования самого экономного на данный момент элемента освещения.
Устойчивость к негативным воздействиям внешней среды: шумы, вибрация, перепады температур, атмосферные осадки.
Возможность настройки под требуемые параметры.
Установка в любом месте, где есть прочное основание.

Разновидности и особенности

Существующие инфракрасные датчики бывают пассивные и активные.

Пассивные сенсоры обнаруживают объект при помощи пироэлектрического чувствительного элемента. С целью повышения чувствительности датчики оснащается оптической системой линз. В условиях перепадов температуры для повышения термостабильности обычно используется парный вариант соединения, при котором элементы включаются встречно.

В отличие от пассивных аналогов, активные датчики сами являются источником инфракрасного излучения и отслеживают отраженные инфракрасные волны. Они обладают большей достоверностью отсылаемого сигнала и меньшим числом ложных срабатываний, однако не столь энергоэффективны – потребляют электроэнергию от встроенного аккумулятора или электросети.

Читайте также:

Как сделать мигающую лампочку 220в

Извещатели скорости

Извещатели скорости осуществляют синхронизацию скоростей нескольких двигателей. Также в существующих системах охранной сигнализации с помощью извещателей скорости осуществляется контроль внутреннего объема помещений, с высокой эффективностью блокируется территория «на проход» человека, перемещающегося со скоростью 0,3–3,0 м в секунду. Он оперативно реагирует на перепады температур в секторах «нарезки» контролируемого объема (с помощью оптической детали со ступенчатой поверхностью, называемой линзой Френеля), если он находится в пределах зоны чувствительности.

Детекторы PIR

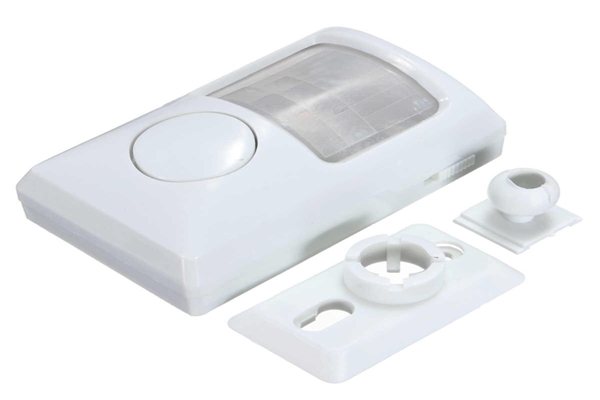

PIR детекторами называют пассивные (не излучающие тепловые лучи) инфракрасные устройства, служащие для визуальной фиксации положения объекта. PIR детекторы обычно используются для контроля общественных помещений и автоматического открывания дверей.

Пироэлектрический чувствительный элемент представляет цилиндрическое устройство с кристаллом прямоугольным формы в центре, улавливающем ИК свет. Поскольку PIR детектор должен реагировать на движение объекта, излучающего тепло, одна половина датчика улавливает больший уровень излучения, чем другая. Вследствие этого на выходе будет генерироваться цифровой сигнал «high» (обычно напряжением 3В), когда есть движение, или «low, когда движение объекта отсутствует.

ПИР датчики используют в случае необходимости определить присутствие человека в пределах контролируемого пространства. Они не определяют расстояние и количество человек на территории.

Извещатели температуры

ИК извещатель относится к наиболее распространенному типу извещателей температур, используемых для промышленного контроля температуры технологических процессов. Минимальная достаточная чувствительность пироэлектрического элемента обычно находится на уровне 0,1°С, для этого используется пироэлемент размером 1,0 х 2,0 мм и толщиной в несколько микрон.

Сенсоры объемные

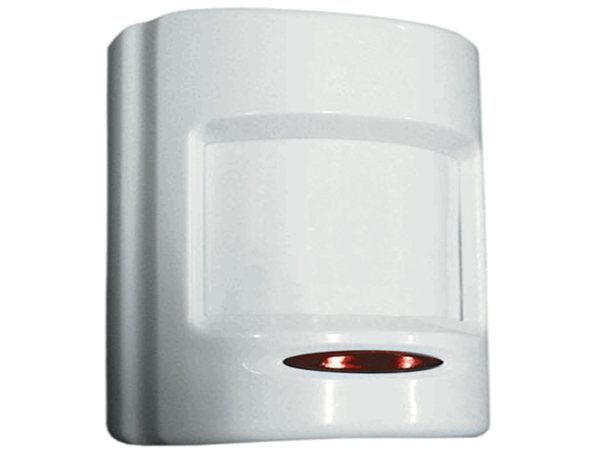

Инфракрасные объемные сенсоры – пассивные экземпляры. Очень часто они используются для охраны автомобилей. Приспособления не излучают ничего, работая только «на прием», и реагируют на изменение распределения ИК лучей с раскрывом по вертикали/горизонтали порядка 90º, то есть являются объемными. Дальность действия разных моделей отличается, как правило, она составляет 6–12 метров.

В случае перемещении объекта с температурой отличной от окружающего фона, пироэлектрический сенсор генерирует электрический импульс. Этот импульс обрабатывается по определенному алгоритму: сначала повышается его помехоустойчивость (избирательность), затем формируется сигнал тревожного извещения. По проводам или беспроводной связи после усиления сигнал поступает на соответствующий пульт охраны, например, контрольную панель автостоянки.

Читайте также:

Кпп ваз 21809 лада ларгус какое масло заливать

Принцип работы

Датчики движения используются для организации выгодного освещения улицы. Их задача включить прожектор в момент передвижения по территории объекта. Так, стандартная модель прожектора с фотоэлементом способна «увидеть» движения в радиусе 10–12 м. Этого вполне достаточно для организации уличного освещения возле частного дома.

Самыми эффективными и удобными считаются ДД, что используют электромагнитные и ультразвуковые волны. Их зона охвата достигает 20 метров.

Работает любой прибор такого типа следующим образом: при попадании в зону действия срабатывает элемент, что отвечает за запуск прожектора. Свет остается включенным определенное время в зависимости от настроек.

Настраиваемые характеристики датчика движения

Регулировка и настройка датчика движения осуществляется по следующим основным характеристикам:

Угол по отношению к зоне обзора.
Чувствительность.
Степень естественной освещенности.
Период свечения светильника до угасания после инициации.

Рассмотрим особенности каждой характеристики детально.

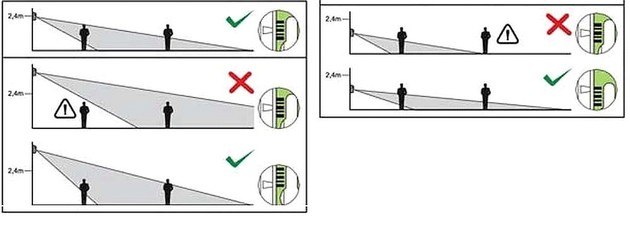

Одним из самых важных параметров датчика движения для включения света, влияющих на его работоспособность, является угол установки. Современные модели детекторов, как правило, располагаются отдельно от светильников и оснащаются кронштейнами. Это дает возможность правильно настроить датчик по зоне охвата, обеспечив его действие на покрытие максимально возможной площади.

При этом не меньшее значение имеет и высота размещения, и положение его по отношению к зонам прохода. Например, в доме лучше всего сенсор установить в прихожей с расчетом на охват смежных помещений (коридора, лестницы, кухни, гостиной и так далее) — так чтобы при первом же появлении объекта, входит он или выходит, лампа включалась.

Читайте также:

Как поменять ремень гур на шевроле круз

Чувствительность

Отрегулировать датчик движения по уровню чувствительности — это вторая важная задача при его установке. Для этой цели на корпусе устройства имеется регулятор или кнопка с подписью «SENS». Его значение должно быть таким, чтобы предупредить ложные срабатывания — на мелких животных, птиц, ветки деревьев и так далее.

Освещенность

Степень чувствительности к уровню естественного освещения позволяет активизировать датчик движения для включения светильника только с наступлением сумерек. Настройка выполняется с помощью регулятора или клавиши с надписью «LUX». Данная функция позволяет зажигать освещение в доме или на улице только с наступлением темноты, экономя тем самым энергию от ненужного дневного расхода.

Время

Также в датчике движения присутствует регулятор времени задержки, обозначаемый, как правило, надписью «TIME». Установить его можно в положение от самого минимального до максимального значения — от 5 секунд до 10 минут. Это период, в который электрический ток будет поступать на светильник после крайнего обнаружения движения в поле зрения сенсора. Для разных ситуаций оно может быть различным. Например, для уличного фонаря рядом с домом оно должно быть максимальным. Так как выходя во двор, можно зайти за угол дома или уйти на такое расстояние, где детектор уже не видит объект, и свет может быстро потухнуть, а человек останется в темноте.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

блок питания для светодиода и датчика;
светодиодная матрица или отдельный светодиод;
датчик движения;
регулируемая схема задержки выключения;
датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой. Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

Читайте также:

Как полировать черную машину своими руками

стабильная работа вне зависимости от времени года;
отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования. Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор. В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

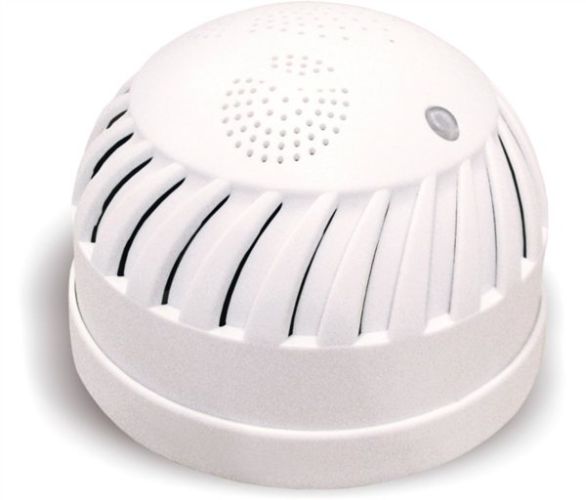

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

работающие от сети постоянного или переменного тока;
беспроводные со встроенными аккумуляторами;
питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Достоинства и недостатки

широкий спектр мест, где прожекторы востребованы;
надёжность и долговечность — светодиоды намного устойчивее, чем галогеновые и лампы накаливания в условиях регулярных циклов включения-выключения;
низкая стоимость, сравнимая со светильниками, оснащёнными галогеновыми лампами;
экономия электроэнергии за счёт светодиодов и включением на непродолжительный срок по мере необходимости;
высокая светоотдача на ватт потребляемой мощности;
широкий диапазон рабочих температур;
автоматическое включение без использования коммутационной аппаратуры, что важно исходя из соблюдения мер безопасности в уличных условиях;
возможность питания от аккумуляторов, благодаря низкому энергопотреблению.

Неправильный выбор типа детектора и ориентация в пространстве могут служить причинами частого включения, что быстро приводит к выходу из строя светодиодной матрицы. Причиной ложного срабатывания могут стать домашние животные.

Для рабочих зон необходимо дублировать освещение, так как при незначительных движениях человека прожектор может потухнуть, что недопустимо при производстве работ, чревато травмами.

Вариантов исполнения уличных прожекторов, которые оснащены датчиком движения, много, выбрать есть из чего. Среди популярных:

Светодиодные со встроенным датчиком движения. Применяются они чаще всего для подсветки подъезда автомобиля к гаражу или к дому. За счет возможности регулировки чувствительности его удается подстроить под свои потребности. При этом он реагирует на объекты определенного размера. Для таких фонарей возможна подстройка и других параметров, к примеру, временных рамок, то есть времени, сколько он будет светиться после срабатывания.

Прожектор с ДД на солнечных батареях. Удобно его использование, если к электрической сети подключиться нет возможности или это делать неудобно. Освещает территории, где необходим автономный источник света. Солнечная панель – отдельный элемент, ее требуется закрепить так, чтобы на нее попадало максимальное количество солнечных лучей. В дневное время такой аккумулятор накопляет солнечную энергию, а в темное время суток отдает ее, за счет чего прожектор светит без подключения к электрической сети. Принцип работы таких детекторов такой же, как и у других приборов с датчиком присутствия.

Прожектор с галогеновой лампой. В нем установлен инфракрасный датчик движения, который реагирует на излучение тепловой энергии от объекта. Дальность действия такого прибора достигает 12 м, причем функциональность его не теряется даже при отрицательных температурах, осадках, понижении температуры.

Важно! В уличных светильниках зачастую используется светодиодный или галогенный источник света, значительно реже – люминесцентный. Современных прожекторов с ламами накала не найти, так как их использование нерационально. В первую очередь – это в несколько раз больший расход электроэнергии. Второй момент – сложности с заменой лампы, которая выходит из строя часто.

Фонарики с люминесцентными лампами есть смысл использовать, если нет слишком высоких требований касательно световой яркости лучей. Что касается галогенных, то они подходят для подсветки больших площадей, так как их мощность достигает нескольких киловатт.

Также стоит выделить следующие модели прожекторов с датчиками движения:

Прожектор и датчик в одном корпусе. Самая бюджетная модель, которая пользуется популярностью для установки на дачном участке.
Датчик закреплен на прожекторе, но в отдельном корпусе. Его можно установить над входной дверью в частном доме.
Датчик отдельно от прожектора. Датчик может монтироваться в любом удобном месте.

Уличный светильник с датчиком движения

Это будет залогом того, что установленный светильник с датчиком на движение прослужит максимально длительный срок, а проблем в его работе с включением или напротив — выключением, не будет наблюдаться никаких.

Итак, на сегодняшнее время существуют различные разновидности уличных светильников с датчиком движения. Все они влагозащищённые, устанавливать которые рекомендуется возле выходов и в местах передвижения людей.

Как сделать правильный выбор

Выбирать следует исходя из основных характеристик прибора: зоны охвата, типа используемого источника света, варианта датчика что используется (ИК, микроволновой, ультразвуковой). Другие важные моменты:

Так как прожектор с датчиком движения подбирается для использования на улице, следует обращать внимание на модели с подходящим индексом защиты. Маркировка IP65 считается оптимальной для наружного использования. Это значит, что прибор защищен от пыли и влаги.
Производитель. Соблазняться на низкую цену не стоит, так как качество от неизвестного бренда зачастую оставляет желать лучшего. Признанным качеством отличаются прожекторы с датчиками присутствия от Feron и Camelion. Заявленный срок службы они отрабатывают на высоком уровне.
Внешний вид. Подобная характеристика не основная, но следует подбирать прибор так, чтобы он гармонично смотрелся. Это в основном не является проблемой, так как прожекторы имеют вполне стандартный вид.

Расположение датчика

Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.

В корпусе светильника

Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.

В отдельном корпусе на прожекторе

Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.

Способы подключения и настройки датчиков движения к уличным фонарям

Реагируя на изменение окружающей обстановки фонарь с датчиком движения (ДД) освобождает владельца от присутствия при необходимости освещения конкретного места. Активируясь согласно заданным условиям, умное устройство экономит потребление электричества и продлевает ресурс оборудования. Уличные осветительные приборы с ДД давно перестали быть редкостью. Однако их расположение, подключение и настройка нередко требует консультации или вмешательства специалистов.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Внимание! Перед тем как проводить любые работы с электрическими кабелями следует их обесточить, переведя соответствующий тумблер на щитке в позицию «выкл».

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля. Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит.

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора. Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно. Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора. Конкретней:

Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Монтаж светильника

К каждому изделию производитель печатает подробную инструкцию по монтажу. В упаковочную коробку может быть вложен трафарет, по которому можно разметить отверстия под крепление.

В зависимости от мощности прожектора выбирают сечение питающего провода. Для большинства светодиодных моделей достаточно кабеля сечением 0,5 мм². Количество жил 2. Если имеющаяся проводка допускает заземление, приобретают 3-х жильный провод.

Питание подключают от ближайшей распаячной коробки или розетки. При необходимости проводят линию от распределительного щитка. Важно иметь возможность отключения питания для технического обслуживания.

Установку проводят на жёсткую поверхность, исключающую вибрацию от ветра или проезжающего транспорта. По стенам провод проводят в гофротрубе, которую крепят через каждые 50–70 см. До столбов или заборов кабель прокладывают воздушным или подземным способом.

Маркировка проводов должна соответствовать стандарту:

синий или чёрный — рабочий ноль, присоединяется к клемме, обозначенной «0» или «N»;
красный, белый или коричневый — фаза, маркируемая «Ф» или «L»;
жёлто-зелёный — заземление.

Внешние датчики подключают согласно инструкции.

После монтажа и пробного пуска проводят настройку датчика движения. Часть прожекторов позволяет регулировать зону обнаружения датчика независимо от направления луча, что позволяет выбрать такой режим включения, когда человек ещё не вошёл в зону освещения.

С наступлением сумерек настраивают порог срабатывания датчика освещённости. Как правило ручка регулировки обозначена словами «DayLigh». Регулировка «Time» устанавливает время включённого состояния. Регулятор «Sens» нужен для настройки чувствительности. Установкой порога регулируют дальность срабатывания датчика, либо загрубляют прибор, чтобы свет не включался от перемещений домашних животных. Регулировка отсутствует на дешёвых моделях.

При необходимости проводят подключение прожектора через отдельный выключатель или автомат. Это позволит управлять прибором в ручном режиме.

Как Отключить Датчик Движения на Светодиодном Светильнике Угол установки

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Итак, в распредкоробку должны войти сразу три кабеля:

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Ремонт датчика движения — выявление причин, устранение неисправностей

провод от автомата соединяется с входящей жилой в датчик;
этот же провод от автомата соединяется с выключателем;
выходной провод от прибора движения соединяется со светильником;
от него же прокладывается провод к выключателю.

Подключение трёхпроводного датчика движения

Само название уже говорит о том, что в этом приборе три клеммы подключения. На рынке он представлен большим ассортиментом, где есть и недорогие экземпляры, и с высокой ценой, которая нередко отпугивает покупателей. Все модели по принципу работы и схеме подключения друг от друга не отличаются. Просто в производстве дорогих датчиков используют более качественные детали и элементы.

Ещё одна характеристика, на которую надо обращать внимание. Это температура эксплуатации. Основная масса датчиков рассчитана на работу при температуре не ниже -20С. При более низких температурах он начинает «глючить».

Что касается схемы подключения датчика движения к лампе, то их две: без включателя и с ним. Рассмотрим каждую позицию по отдельности.

Схема подключения без выключателя

Как и в предыдущем случае, для подключения понадобятся провода и распредкоробка:

В последнюю от автомата заводят три жилы: фазу, ноль и заземление.
Сюда же вводят три жилы от светильника, если его корпус металлический, и две, если из непроводникового материала.
И трёхжильный кабель для датчика движения.

В первую очередь между собой надо соединить три нулевых жилы от разных кабелей. Между собой соединяются жила заземления от автомата и «земля» от светильника.

А вот теперь надо правильно соединить фазные жилы. Здесь последовательность такая:

Обратите внимание, что у прибора движения три клеммы, две из которых предназначаются для фазных жил. Получается, в принципе, как и у двухпроводного. То есть сам прибор становится как бы промежуточным звеном в системе фазного питания.

Здесь важно правильно подключить датчик движения. Итак, снимая заднюю крышку, которая закреплена двумя саморезами, можно обнаружить клеммную коробку. От неё внутрь идут три жилы разного цвета: коричневая, синяя и красная. Первая соединена с клеммой, обозначенной буквой «L». Вторая с «N» и третья с «А».

С «N» понятно, это ноль. «L» – это клемма для входящей фазной жилы, то есть идущей от автомата. «А» – это тоже фазная клемма, только выходящая. К ней подключают провод, идущий от лампочки.

Внимание! Не во всех девайсах цветовое оформление проводов совпадает с обозначениями клемм. Поэтому обязательно вскрывайте крышку и убеждайтесь, что это так или нет. В любом случае за основу подключения надо брать буквенное обозначение клемм, а не цвет проводов.

Эту схему можно использовать, не устанавливая распредкоробку. Для этого все соединения проводят на клеммах датчика движения. Обе нулевые жилы соединяют между собой и устанавливают на клемму «N». Провод, идущий, как фазный, с автомата, подключают к клемме «L». Затем соединяют между собой проводом клемму «А» и фазную клемму на светильнике.

Основные признаки неисправности датчиков, возможные причины

несанкционированное включение, в любое время без всяких причин;
не отключает лампу освещения;
не включает лампу освещения или другие оконечные устройства, не срабатывает на явные признаки движения в секторе своего обзора.

Последовательность выявления неисправностей и устранение их

В любом случае начинать нужно с осмотра внешнего вида, нет ли явных механических повреждений оптической системы линзы Френеля, или простого слоя пыли и грязи. При необходимости протрите линзу и проверьте работоспособность датчика. Это самая частая и простая причина неисправности. Если положительного результата нет, придется проделать более сложные операции:

Если при имитации условий движения реле срабатывает, при этом слышен характерный щелчок, а лампа не загорается, значит, неисправна цепь между контактами реле и лампой, прозвоните ее. Возможно, окислились контакты реле, замените его или почистите контакты. Неисправность лампы я не рассматриваю, это надо проверить в первую очередь.

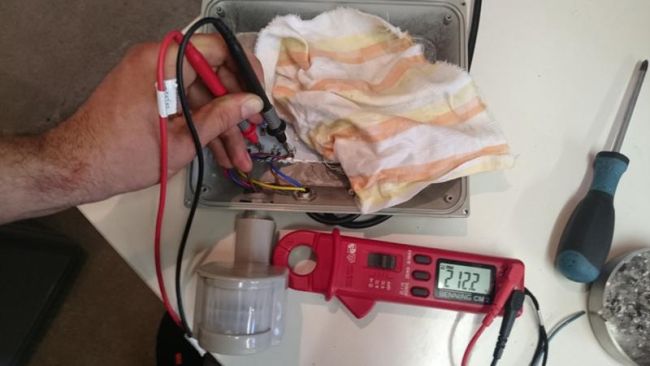

Измерьте постоянное напряжение после преобразователя, в зависимости от модели датчика оно может быть от 8–24 В (смотрите схему и другую документацию). Измерения проводятся относительно ноля, на платах удобно взять «-» диодного мостика.
При отсутствии необходимого напряжения прозванивайте элементы в цепи преобразователя, чаще всего это бывают диоды выпрямительного моста.

Поломки радиотехнического оборудования можно устранить самостоятельно. Этот способ подразумевает быстрое решение проблем, экономию денежных средств. С помощью представленных ниже инструкций несложно выполнить качественный ремонт датчика движения своими руками.

Лампы с датчиком движения: принцип работы, виды, советы и монтаж

скрытностью;
широкой диаграммой направленности рабочей зоны;
экономным потреблением электроэнергии;
достаточно простой схемотехникой;
демократичной стоимостью;
высокой устойчивостью к помехам.

Проверка напряжения на светильнике и детекторе

Чтобы риск электрического поражения был минимизирован, лучше отключить автомат освещения и снять со схемы напряжение. После этого надо дать временный доступ электричества к местам, в которых к датчику движения и светильнику подсоединяются провода. После этого следует надёжно их закрепить, чтобы случайно не возникло короткое замыкания, а лишь затем – подать напряжение.

Теперь нужно с использованием отвёртки-индикатора проверить, есть ли напряжение на первой клемме (входной от сети) датчика. Если напряжение отсутствует, причины проблем кроются в питании.

Кроме этого, необходимо проверить, поступает ли на нулевые клеммы должный потенциал от сети. В новых электрических сетях, как правило, такая проблема не встречается, но в старых домах вполне возможна.

За долгие годы эксплуатации перемычка для нулевых контактов может выгореть, покрыться пылью, нагаром или заржаветь, из-за чего контакт либо полностью пропадает из-за окисления, либо теряется при большом нагреве элемента.

если приложить клеммы вольтметра к нулевому контакту датчика и выходной фазе, можно проверить датчик на правильность работы. Если внутренняя схема прибора замкнута, и вольтметр показывает напряжение, всё в порядке;
для проверки целостности схемы питания светильника (сеть->датчик->провода перед светильником) нужно прикладывать щупы вольтметра к его фазному и нулевому входам;
для проверки разности потенциалов, которые поступают на лампочку, нужно проверять вольтметров её входные клеммы.

Если исправность датчика проверена, а светильник все равно не горит, следует проверить состояние лампочки. Часто пользователи, увлекаясь поиском серьёзных проблем, игнорируют такую простую вещь, как перегорание нити накаливания.

Светодиодный прожектор с датчиком движения: как произвести отключение?

Пограничных территорий – как один из вариантов сигнализации.
Промышленных объектов.
Складов.
Автостоянок.
Других коммерческих объектов.

Важно! Подобные LED-фонари функциональны, их размеры небольшие, а процесс установки и эксплуатации предельно простой. Часто их устанавливают для входной группы.

Столь широкое распространение можно пояснить многочисленными преимуществами прибора, среди них:

Долговечность, в особенности у моделей с диодами.
Простота монтажа.
Не требуют специального обслуживания.
Экономичность. Она достигается за счет включения только по необходимости, за что отвечает датчик движения и использования самого экономного на данный момент элемента освещения.
Устойчивость к негативным воздействиям внешней среды: шумы, вибрация, перепады температур, атмосферные осадки.
Возможность настройки под требуемые параметры.
Установка в любом месте, где есть прочное основание.

Принцип работы

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

блок питания для светодиода и датчика;
светодиодная матрица или отдельный светодиод;
датчик движения;
регулируемая схема задержки выключения;
датчик освещенности.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

Преимущества радиоволновых датчиков:

стабильная работа вне зависимости от времени года;
отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Тип питания

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

работающие от сети постоянного или переменного тока;
беспроводные со встроенными аккумуляторами;
питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Наиболее независимы от сети прожекторы с датчиком движения, работающие от солнечной батареи. Не устанавливают такие датчики в местах, где возможны частые включения фонаря — в зимнее время ресурса аккумулятора не хватит на весь тёмный период суток. Часто такие фонари можно увидеть на пешеходных переходах вне населённых пунктов.

Светодиодные со встроенным датчиком движения. Применяются они чаще всего для подсветки подъезда автомобиля к гаражу или к дому. За счет возможности регулировки чувствительности его удается подстроить под свои потребности. При этом он реагирует на объекты определенного размера. Для таких фонарей возможна подстройка и других параметров, к примеру, временных рамок, то есть времени, сколько он будет светиться после срабатывания.

Прожектор с ДД на солнечных батареях. Удобно его использование, если к электрической сети подключиться нет возможности или это делать неудобно. Освещает территории, где необходим автономный источник света. Солнечная панель – отдельный элемент, ее требуется закрепить так, чтобы на нее попадало максимальное количество солнечных лучей. В дневное время такой аккумулятор накопляет солнечную энергию, а в темное время суток отдает ее, за счет чего прожектор светит без подключения к электрической сети. Принцип работы таких детекторов такой же, как и у других приборов с датчиком присутствия.

Прожектор с галогеновой лампой. В нем установлен инфракрасный датчик движения, который реагирует на излучение тепловой энергии от объекта. Дальность действия такого прибора достигает 12 м, причем функциональность его не теряется даже при отрицательных температурах, осадках, понижении температуры.

Также стоит выделить следующие модели прожекторов с датчиками движения:

Прожектор и датчик в одном корпусе. Самая бюджетная модель, которая пользуется популярностью для установки на дачном участке.
Датчик закреплен на прожекторе, но в отдельном корпусе. Его можно установить над входной дверью в частном доме.
Датчик отдельно от прожектора. Датчик может монтироваться в любом удобном месте.

Как сделать правильный выбор

Так как прожектор с датчиком движения подбирается для использования на улице, следует обращать внимание на модели с подходящим индексом защиты. Маркировка IP65 считается оптимальной для наружного использования. Это значит, что прибор защищен от пыли и влаги.
Производитель. Соблазняться на низкую цену не стоит, так как качество от неизвестного бренда зачастую оставляет желать лучшего. Признанным качеством отличаются прожекторы с датчиками присутствия от Feron и Camelion. Заявленный срок службы они отрабатывают на высоком уровне.
Внешний вид. Подобная характеристика не основная, но следует подбирать прибор так, чтобы он гармонично смотрелся. Это в основном не является проблемой, так как прожекторы имеют вполне стандартный вид.

Расположение датчика

В корпусе светильника

В отдельном корпусе на прожекторе

В отдельном корпусе в любом месте

Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:

Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству. Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.

При необходимости, на прожектор может быть установлено сигнальное устройство, кроме датчика движения. Оно будет служить простейшей сигнализацией. Помимо освещения, при движении на участке станет включаться звуковая сирена.

Класс защиты

Электроприборы при использовании вне помещений подвергаются воздействию пыли, осадков, ветра. Перепады температуры способствуют накапливанию конденсата на защитных стёклах и в районе расположения электронной схемы. Каждый из факторов может стать причиной поломок.

Класс защиты обозначается в виде аббревиатуры IP-ХХ, где первая цифра говорит о степени защиты от твёрдых частиц, вторая — о способности противостоять проникновению влаги и воды.

Для прожекторов, используемых в уличных условиях без козырьков и навесов первая цифра в обозначении не может быть меньше 5, вторая меньше 4.

При значении IP меньше 54, светильник выйдет из строя после второго-третьего дождя, а плата и стекло покроются пылью.

Материал корпусов

Силуминовый корпус

Дешёвые модели выполняют в пластиковых корпусах. Для прожекторов мощностью свыше 10 Вт такое исполнение не подходит. Светодиодам необходим качественный отвод тепла, поэтому предпочтительнее выбирать изделия с корпусом из металла. Чаще всего в производстве используют силуминовые составы.

Пластик подвержен растрескиванию, потере пластичности от прямых солнечных лучей, поэтому не подходит для открытых площадок. Такие прожекторы можно использовать для непродолжительного включения в закрытых помещениях.

При покупке фонаря в пластиковом корпусе необходимо убедиться, что светодиодная матрица (светодиод) расположены на массивном радиаторе.

У прожекторов с металлическими корпусами можно временно отключить датчик движения на период проведения работ или при приёме гостей. Использовать режим постоянного свечения в пластмассовых светильниках нельзя.

Мощность

Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.

Температура излучения

Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.

Угол обзора

Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.

Защитные оболочки конструкции

Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.

Вот основные классы:

IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.

Установка

Подключение

Внимание! Перед тем как проводить любые работы с электрическими кабелями следует их обесточить, переведя соответствующий тумблер на щитке в позицию «выкл».

Схема подключения выглядит так:

Настройка

Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Как отключить датчик движения в светильнике

В системе освещения квартиры или частного дома используются различные современные устройства, в том числе и датчики движения. Они представляют собой электронные приборы, способные реагировать на любые движения в определенных местах.

Результатом срабатывания становится включение света, подача звуковых и других тревожных сигналов. Эти устройства становятся все более популярными среди населения, поэтому очень многие пытаются самостоятельно подключить датчик движения для освещения и выполнить все последующие настройки.

В быту используются преимущественно инфракрасные датчики, контролирующие освещение в установленной зоне.

Благодаря автоматическому включению и отключению электроэнергии, существенно уменьшается ее расход. Кроме того, отпадает необходимость в обычном выключателе и его поиске в темном помещении в ночное время.
