Снятие и установка педали управления дроссельной заслонкой

Снятие и установка педали управления дроссельной заслонкой Chevrolet Aveo T300

ПРИМЕЧАНИЕ: Рулевая колонка снята для наглядности фотосъемки.

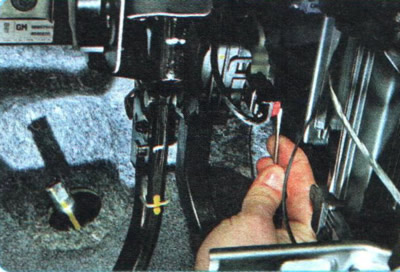

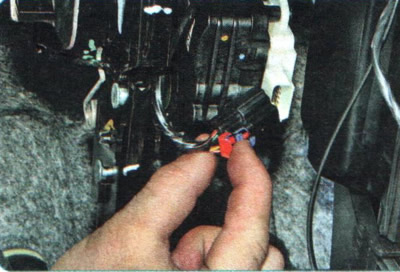

3. Выдвиньте стопор колодки жгута проводов датчика положения педали управления дроссельной заслонкой.

4. . сожмите фиксатор и отсоедините колодку от педали.

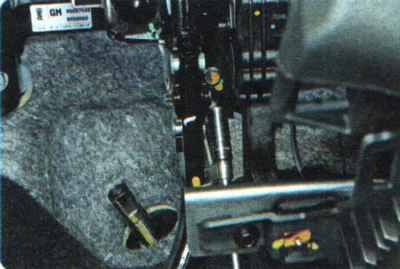

5. Выверните болт крепления педали управления дроссельной заслонкой к кронштейну педального узла.

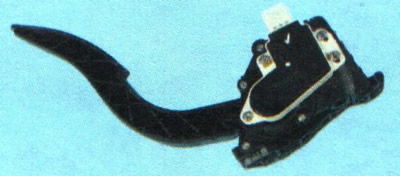

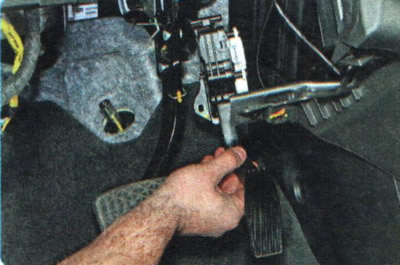

6. . и снимите педаль.

Читайте также:

Что будет если залить атф в гур

7. Установите педаль управления дроссельной заслонкой в порядке, обратном снятию.

Как настроить скорости на велосипеде самостоятельно. Почему плохо переключаются передачи и как отрегулировать переключение скоростей на переднем и заднем переключателе – подробная инструкция с фото

Настроить переключение скоростей (передач) на велосипеде довольно просто, если делать всё в правильной последовательности. Совершенно не обязательно для этого обращаться в веломастерскую, можно всё сделать самостоятельно. Действуя по нашей инструкции, вы справитесь буквально за 5-10 минут.

Содержание статьи:

Осмотр и проверка трансмиссии

Перед настройкой важно убедиться в правильной установке и отсутствии повреждений деталей трансмиссии

Далеко не всегда плохое переключение скоростей связано с настройкой переключателя. Дело может быть в каких-то механических повреждениях, в затруднённом скольжении тросика, в неправильной установке переключателя или рубашки. Прежде чем начинать настраивать (или регулировать) переключатель скоростей, нужно всё это проверить. Иначе потом может оказаться что мы сбили правильную регулировку или что переключатель никак не настраивается из-за погнутого крепления.

Для удобства велосипед проще перевернуть и поставить на руль и седло

Что нужно проверить:

Рамка натяжителя цепи должна располагаться параллельно звёздам кассеты

Если это не так, то скорее всего погнут петух (крепление заднего переключателя к раме), либо сама рамка. Петух – это своеобразный предохранитель, который в случае сильного удара по переключателю деформируется или ломается, но зато «ценой своей жизни» не даёт повредить раму. В случае если он погнут, то ровно выправить его самостоятельно может быть достаточно сложно. Возможно для этого понадобится обратиться для ремонта в мастерскую или купить новый (хотя найти такой же бывает достаточно сложно).

1. Скольжение тросика в рубашке не должно быть затруднено
Если вы меняли тросик и рубашку на новые, то этот пункт можно пропустить, если же они остались старые, то нужно убедиться в их надлежащем состоянии.

Внешний осмотр может не выявить проблемы, поэтому можно высвободить рубашку из посадочных креплений на раме и вручную проверить как хорошо скользит тросик. Для этого переключитесь на самую большую звезду кассеты и сбросьте несколько передач манеткой не вращая педали. Таким образом натяжение тросика ослабнет и можно будет высвободить рубашку, проверить состояние её и тросика переключения скоростей и очистить в случае необходимости.

Если всё в порядке, то поставьте рубашки на место и включите на манетке обратно первую передачу. Убедитесь, что все отрезки рубашки стоят в своих посадочных местах и не выскочили.
1. Не должно быть сильного люфта переключателя и роликов, а также большого износа зубьев
Если переключатель уже не новый, нужно проверить чтобы у него не было люфта. Пошевелите параллелограмм и ролики и убедитесь что зубцы роликов не сношены, иначе желательно будет их заменить. Небольшой люфт роликов может присутствовать, но цепь не должна касаться рамок натяжителя.

На видео у переключателя присутствует сильный люфт параллелограмма и роликов, зубцы ролика сильно изношены. Хорошо настроить такой переключатель не получится.
1. Не должно быть большого износа зубьев звёзд кассеты
На фото видно, что зубья 4, 5 и 6-й звёзд очень сильно изношены. При сильном износе зубьев кассету (и цепь тоже) нужно будет заменить.

Итак, с самыми частыми неисправностями разобрались, теперь давайте перейдём к настройке переключателей скоростей велосипеда. Нужно только отметить, что настройку очень желательно проводить на чистой трансмиссии – грязь на цепи, звёздах и роликах может усложнить задачу.

Настройка заднего переключателя

Доступных нам настроек переключателя не так много:
- Винт натяжения тросика (позволяет отрегулировать положение лапки переключателя точно напротив звезды кассеты)
- Винт L (англ. Low – низкий; с помощью него ограничивается сдвиг лапки на нижних передачах, чтобы цепь не могла соскочить с большой звездой кассеты в спицы колеса)
- Винт H (англ. High – высокий; он ограничивает сдвиг лапки на высоких передачах, чтобы цепь не могла соскочить с маленькой звезды кассеты)
- Концевой регулировочный винт (позволяет регулировать расстояние между кассетой и направляющим цепь роликом переключателя скоростей)
Итак, приступим к настройке:
1. Устанавливаем сзади самую высокую передачу (маленькая звезда кассеты) – одной рукой крутим педаль велосипеда так, чтобы вращалось колесо, второй переключаем скорости на манетке.
1. Ослабляем болт фиксатора шестигранником и высвобождаем тросик.
1. Закручиваем до упора винт натяжения тросика на манетке (и на переключателе тоже, если таковой имеется).
1. С помощью винта H (если не подписан, найдите его опытным путём) регулируем положение ролика так, чтобы он находился точно напротив самой маленькой звезды кассеты. И после этого смещаем ролик чуть-чуть дальше от колеса (выкручиваем винт H на четверть оборота).
1. Натягиваем (сильно тянуть не нужно) тросик рукой и зажимаем с помощью фиксатора.
1. Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаемся на манетке на 1 передачу ниже. Если цепь не перескочила на следующую звезду, то постепенно выкручиваем винт натяжения тросика на манетке, пока это не произойдёт. После этого, пробуем переключать скорости вверх и вниз и в случае необходимости немного корректируем положения винта натяжения троса.
Если направляющий ролик находится слишком близко к кассете и упирается при переключении в большие звёзды, нужно немного выкрутить концевой регулировочный винт
1. Переключаемся на самую низкую передачу сзади (большая звезда кассеты) и крутя винт L, находим такое положение, когда лапка только начинает сдвигаться. После чего немного ослабляем (выкручиваем на четверть оборота) винт L.
1. Настраиваем расстояние от звезды кассеты до ролика с помощью концевого регулировочного винта. Чем меньше это расстояние, тем быстрее будут переключаться скорости, но в то же время цепь не должна задевать зубья звёзд. Обычно ближайшая звезда к траектории смещения ролика – самая большая и нужно чтобы от неё до ролика было примерно 5-6 мм (если маленькая – то 10-11 мм).
На этом настройка заднего переключателя велосипеда закончена. Переходим к переднему (если он имеется).

Настройка переднего переключателя
1. Устанавливаем на велосипеде самую низшую передачу – маленькая звезда системы спереди и большая звезда кассеты сзади.
2. Ослабляем болт фиксатора и высвобождаем трос.
1. Закручиваем до упора винт натяжения троса на манетке.
Дальше удобнее перевернуть велосипед и поставить его на колёса, чтобы было проще работать с винтом L для ограничения крайнего положения рамки.
1. С помощью винта L нужно добиться чтобы рамка переднего переключателя скоростей со стороны велосипеда находилась максимально близко к цепи, но не тёрлась о неё при вращении педалей.
Снова нужно будет перевернуть велосипед и поставить на руль и седло.
1. Натягиваем тросик рукой и зажимаем с помощью фиксатора.
1. Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаем передачу на манетке. Если цепь не заскочила на следующую звезду, то постепенно выкручиваем винт натяжения троса на манетке, пока это не произойдёт. Пробуем переключаться вверх-вниз и, в случае необходимости, немного корректируем положение винта натяжения.
2. Устанавливаем на велосипеде самую высокую передачу – большая звезда системы спереди и маленькая звезда кассеты.
После чего снова переворачиваем велосипед на колёса.
1. C помощью винта H нужно выставить рамку переключателя так, чтобы с внешней стороны между ней и цепью было минимальное расстояние. Но при движении цепи, они не должны скрести друг о друга. И ограничение не должно мешать переключению на большую звезду системы.
На этом настройка переключения скоростей велосипеда закончена, можно кататься в своё удовольствие. Если у вас возникли какие-то вопросы или дополнения, то напишите их в комментариях.

Калибровка электронной педали газа

Доработка или регулировка электронной педали газа (Е-газ) на LADA

E-GAS или электронная педаль газа устанавливается на все модели Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4). Отзывы владельцев о ней не утешительные, многие жалуются на то, что педаль с е-газом «туповата» (менее чувствительна и информативна, чем привычный тросик). А вы знали, что в некоторых случаях электронную педаль газа можно настроить так, что она станет более отзывчивой и чуть живее?

Определяем модель педали акселератора, сделать это можно по каталожному номеру, который приклеен на корпусе сбоку. Если получить доступ к наклейке не получается, придется снять электронную педаль газа:
1. Отсоединить колодку с проводами рядом с педалью газа;
2. Вывернуть три гайки, используя ключ «на 10»;
3. Снять корпус и педаль в сборе.
Завод-изготовитель устанавливает на автомобили Лада (в зависимости от года выпуска), как минимум, два вида электронных педалей газа:
- Старого образца (каталожный номер: 11183-1108500);
- Нового образца (артикул: 11183-1108500-01).
Каждый блок дорабатывается по-разному. Внимание! Все дальнейшие действия вы делаете на свой страх и риск. Кроме этого, можно потерять гарантию.

Регулировка Е-газ старого образца

Крышка блока (11183-1108500) фиксируется болтами, которые вставлены в овальные отверстия. Доработка заключается в том. чтобы ослабить 4 винта и повернуть крышку в нужном направлении:
- Экономичный режим (против часовой стрелки). Для спокойной езды, для ускорения следует нажимать педаль немного больше, чем раньше. Расход бензина снижается;
- Активный режим (по часовой стрелке). Машина реагирует уже при незначительном нажатии на педаль газа. Расход бензина увеличивается. Педаль становится более чувствительной и информативной.
Другими словами получаем тот же эффект, что и после установки JETTER (Джеттер или шпора).

Замечено, что первые минуты после таких настроек обороты холостого хода могут быть повышенные (около 1300 об/мин). Но через минуту ЭБУ постепенно подстроился и обороты опустятся до привычных. Если этого не произойдет, включите зажигание на минуту, а потом запустите мотор.

В случае необходимости, можно легко вернуть первоначальное положение (заранее его пометьте).

Доработка электронной педали газа нового образца

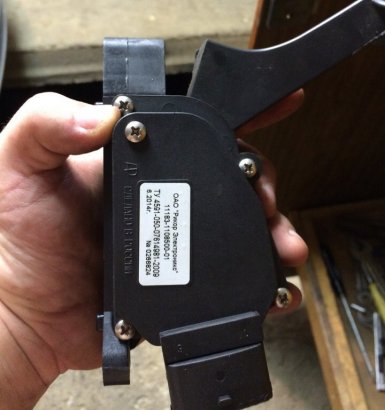

Педальный узел (11183-1108500-01) не имеет овальных отверстий, что не позволяет выполнить регулировку способом, который описан выше. Вместо этого предлагается спилить выступ (на 2-3 мм), который препятствует полному ходу педали. Такая модернизация позволила увеличить ход педали, что сделала разгон с «педалью в пол» более активным. Также отмечается, отсутствие задумчивости при резком нажатии на педаль.
Не нравится в педальном узле (8450008980), который устанавливается на Lada Vesta:
- Читайте также:

  Поцарапал дверь машины что делать
- тугая педаль газа;
- большой свободный ход педали газа (около 8 мм по кончику педали).
Что было решено сделать:
- убрать одну из возвратных пружин, чтобы педаль стала мягче;
- подложить прокладку, чтобы уменьшить свободный ход педали.
Как измерить свободный ход педали:
1. Запускаем двигатель.
2. Устанавливаем у кончика педали линейку.
3. Плавно нажимаем на педаль до момента, когда двигатель начнёт набирать обороты.
4. Запоминаем расстояние на линейке.

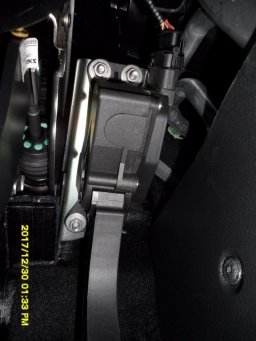

Снимаем и разбираем электронную педаль газа:
1. Отсоединить разъём (нажав с внутренней стороны на верхнюю часть защёлки)
2. Вывернуть три гайки (головка «на 10»).

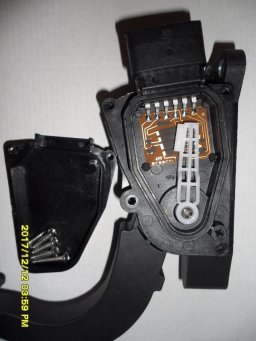

3. Снимаем верхнюю крышку, вывернув винты крепления.

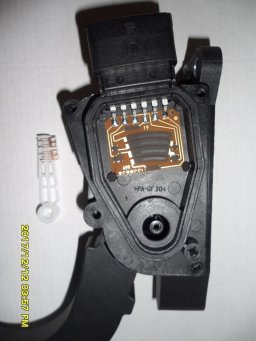

4. Снять ползунка реостата, вывернув саморез.
1. Снять пружину (придерживая их отвёрткой с внешней стороны).
1. Снять белые опорные проставки, запоминая, как они стояли.

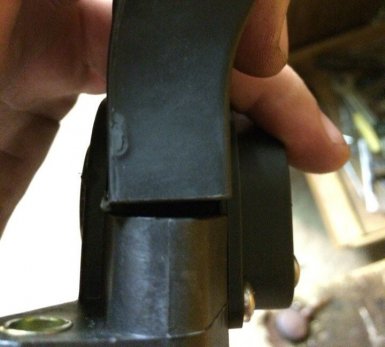

2. Замеряем расстояние между опорной площадкой рычага возвратной пружины и опорной резинкой в корпусе, отводя педаль на величину свободного хода (обозначил стрелкой).

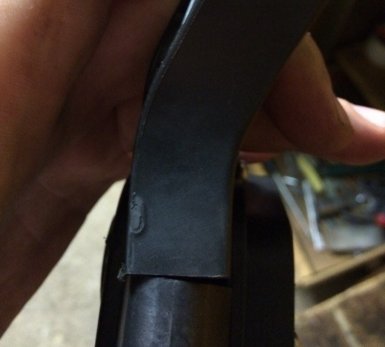

3. Подклеиваем материал такой же толщины (в данном примере используются наклейки для ножек и дверей мебели 4 мм), используя клей или двухсторонний скотч.
Собираем педальный узел и устанавливаем в автомобиль. Холостой ход педали должен быть минимальным, около 1 мм. Если обороты холостого хода двигателя выше привычных, а свободный ход педали полностью отсутствует, значит подложено слишком много. Придётся операцию регулировки повторить, скорректировав толщину подкладки. Тоже самое, если свободный ход после регулировки остался больше чем 1-2 мм.

Отзывы о доработке E-Gas

Автолюбители, которые уже выполнили регулировку отмечают, что если сдвинуть крышку педального узла по часовой стрелке машина становится чуть живей. Если надавливать на педаль, как раньше, что машина при начале движения подрывается, приходится привыкать и не так сильно давить на газ. При нажатии педали в пол разница не чувствуется.

Кто отрегулировал Е-газ для более спокойной езды заметили, что поездка по трассе стала более комфортной. Теперь для поддержания скорости нужно чуть сильней нажимать на педаль газа, что позволяет ноге не быть в таком напряжении, как раньше.

Другие автомобилисты не верят в положительный эффект, говоря, что это все самовнушение. Работа электронной педали газа основано на изменении разности сопротивлений. И если даже передвинуть крышку, то при старте двигателя ЭБУ все равно будет считать, что это ноль, и от этой точки регулировать дроссельную заслонку. А если увеличить ход сектора, то появится ошибка Е-газа «выход сигнала за допустимые пределы!».

А вы сталкивались с такой доработкой Е-газа? Какие отзывы о таких регулировках можете оставить? Есть положительный эффект или это все на уровне самовнушения? Напомним, при необходимости вы можете самостоятельно проверить Е-газ. Кстати, альтернатива доработке электронной педали газа — чип-тюнинг.
