Как найти расстояние между проводниками

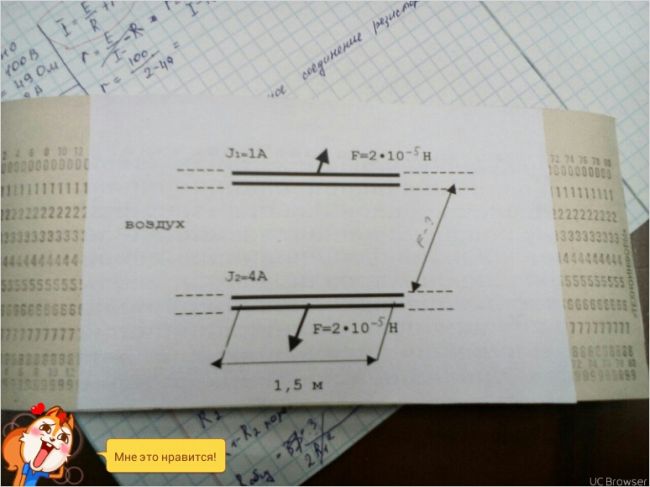

Используя данные на рисунке, определить расстояние между параллельными проводниками?

Используя данные на рисунке, определить расстояние между параллельными проводниками.

Токи одного или различных направлений проходят по проводникам?

Пусть R — расстояние

F = M0 * I1 * I2 * L / 2 * pi * R

R = M0 * I1 * I2(L / 2 * pi * F = 4 * pi * 10 ^ — 7 * 1 * 4 * 1, 5 / 2 * pi * 2 * 10 ^ — 5 = 0, 06 м

Токи имеют противоположное направление.

Как взаимодействуют проводники длиной по 1 м, которые располагают параллельно друг другу?

Как взаимодействуют проводники длиной по 1 м, которые располагают параллельно друг другу?

Условие для наблюдения : по проводникам пропускают электрический ток одного направления.

1 На рисунке изображен проводник с током ?

1 На рисунке изображен проводник с током .

Определить направление силы Ампера, если направление тока от нас.

На рис?

91 дана схема параллельного соединения двух проводников.

Через проводник с сопротивлением R1 = 44 ом проходит ток I1 = 5А.

Определите сопротивление проводника R2 , если через него проходит ток I2 = 0, 8A.

На рисунке показана одна из линий магнитной индукции поля проводника с током ?

На рисунке показана одна из линий магнитной индукции поля проводника с током .

Каково направление тока?

Чем можно объяснить взаимное притяжение двух параллельных проводников, по которым протекают постоянные электрические токи в одном направлении?

Чем можно объяснить взаимное притяжение двух параллельных проводников, по которым протекают постоянные электрические токи в одном направлении.

Определите направление движения проводника с током?

Определите направление движения проводника с током?

Определить чему равна сила, действующая на проводник с током?

Помогите пожалуйста?

На рисунке показаны линии магнитной индукции магнитного поля проводника с током.

Определите направление тока в проводнике.

Существует ли магнитное поле в точке А?

Рисунок во вложении.

Между полюсами постоянного магнита поместили проводник с током направление которого показано на рисунке сила ампера действующая на проводник с током направлена?

Между полюсами постоянного магнита поместили проводник с током направление которого показано на рисунке сила ампера действующая на проводник с током направлена.

Два проводника с сопротивлением 5 и 10 Ом соединены параллельно?

Два проводника с сопротивлением 5 и 10 Ом соединены параллельно.

Определите силу тока в первом проводнике если сила тока во втором проводнике 4А.

Как определить направление электрического тока в проводнике?

Как определить направление электрического тока в проводнике.

На этой странице находится вопрос Используя данные на рисунке, определить расстояние между параллельными проводниками?, относящийся к категории Физика. По уровню сложности данный вопрос соответствует знаниям учащихся 10 — 11 классов. Здесь вы найдете правильный ответ, сможете обсудить и сверить свой вариант ответа с мнениями пользователями сайта. С помощью автоматического поиска на этой же странице можно найти похожие вопросы и ответы на них в категории Физика. Если ответы вызывают сомнение, сформулируйте вопрос иначе. Для этого нажмите кнопку вверху.

На 74 градусов. Наверное так.

Площадь верхнего основания конуса не имеет никакого значения. Со стороны нижнего основания на стол действует сила mg, распределённая по площади Sa Единственно, надо площадь перевести в квадратные метры Sa = 4 см² = 4 / 10000 м² = 0, 0004 м² P = mg /..

Поскольку за ПЕРИОД грузик пройдет расстояние, равное четырем амплитудам : L₀ = 4 * 3 = 12 см или 0, 12 м то число колебаний : n = L / L₀ = 0, 36 / 0, 12 = 3 Ответ : 3 колебания.

Q = λ * m = 4 * 330000 = 1320000Дж или 1320 кДж.

Решение Q = m * λ Отсюда находим массу m = Q / λ = 0, 1 кг 100 грамм свинца.

V = 72 км / ч = 20 м / с ; = V² / R = 20² / 500 = 0, 8 м / с² ; N = m(g — ) = 500×(10 — 0, 8) = 4600 Н (4500, если брать g за 9. 8 м / с²).

Правильный ответ это б.

0, 3 * m1 = N * 0, 2 0, 1 * N = 0, 3 * M m1 = 2M M = 1, 2 кг.

Потому что перемещение , cкорость, ускорение — величины векторные и работать с векторами труднее чем с проекциями.

Ответ : Объяснение : Дано : S₁ = S / 4V₁ = 72 км / чS₂ = 3·S / 4V₂ = 15 м / с____________Vcp — ? Весь путь равен S. Время на первой четверти пути : t₁ = S₁ / V₁ = S / (72·4) = S / 288 чВремя на остальной части пути : t₂ = S₂ / V₂ = 3·S / (15·4) = 3..

Расстояние между проводниками

По двум бесконечно длинным прямолинейным параллельным проводникам текут токи 5 и 10 А в одном направлении. Геометрическое место точек, в котором индукция магнитного поля равна нулю, находится на расстоянии 10 см. от проводника с меньшим током. Определить расстояние между проводниками

Ребят, выручайте, завтра зачет а задачка не сделана((( а я полный 0 в физике(

Расстояние между проводниками По двум бесконечно длинным прямым параллельным проводникам текут токи 5 и 10 А в противоположном.

Расстояние между проводниками По прямому горизонтально расположенному проводнику течёт ток силой 1 А. Под этим проводником.

Определить индукцию магнитного поля в точке между проводниками Здравствуйте! Пожалуйста помогите решыть следующую задачу, ето очень важно. Заранее благодарен. .

Найти напряженность магнитного поля посередине между параллельными проводниками с током Ребята помогите решить,с пояснением )) По двум бесконечно длинным параллельным проводникам,лежащим.

Сообщение было отмечено OldFedor как решение

Решение

А мы тебе палочку дадим, уже не будешь полным нулём, а будешь гривенником, а ещё лучше червонцем.

4) Определение минимального расстояния между элементами проводящего рисунка.

Минимальное расстояние между проводником и контактной площадкой:

(32)

где Lэ – расстояние между центрами рассматриваемых элементов, мм;

р – допуск на расположение контактных площадок, мм;

l — допуск на расположение проводника, мм.

Результаты расчетов приведены в таблице 5.

Таблица 5 – Расчет минимального расстояния между проводником

и контактной площадкой

Минимальное расстояние между двумя проводниками:

S2min=Lэ – (tmax1/2+ tmax2/2+ 2l) = Lэ – (tmax1/2+ tmax2/2+ 0,06). (33)

Результаты расчетов приведены в таблице 6.

Таблица 6 – Расчет минимального расстояния между двумя проводниками

Минимальное расстояние между двумя контактными площадками:

S3min=Lэ – (Dmax + 2р) = Lэ – (Dmax + 0,3). (34)

Результаты расчетов приведены в таблице 7.

Таблица 7 – Расчет минимального расстояния между

двумя контактными площадками

При комбинированном позитивном способе изготовления печатной платы зазор между проводником и контактной площадкой должен быть не менее 0,15 мм. Так как в результате расчета получили, что расстояния между элементами проводящего рисунка больше минимально допустимых, параметры печатного монтажа отвечают требованиям, предъявляемым к печатным платам четвертого класса точности изготовления.

3.4 Расчет электрических параметров

Рассмотрим случай двух параллельных проводников.

Емкость проводников определяется по следующей формуле:

, (35)

где εr=8,85 пФ/м – диэлектрическая проницаемость среды;

l =60 мм – длина близко расположенных проводников;

а=1,25 мм – расстояние между проводниками;

b=0,3 мм – ширина проводника;

h=0,05 мм – толщина фольги.

пФ

При других вариантах значение емкости меньше полученного.

Индуктивность между проводниками:

(36)

мкГн.

Собственная индуктивность параллельных проводников:

, (37)

мкГн, мкГн.

Взаимоиндуктивность двух параллельных проводников (потенциального и сигнального проводников) рассчитывается при условии:

; (38)

где b1 = 0,3мм – ширина первого проводника;

b2 = 1 мм – ширина второго проводника;

а = 1,25 мм – расстояние между проводниками,

l = 40 мм – расстояние на котором рассматриваемые проводники параллельны.

10(0,3 + 1 + 1,25) = 25,5 мм

Так как l ненамного больше рассчитанного значения (25,5 мм), то есть условие не выполняется, то взаимоиндуктивность не влияет на проводники. Кроме того получили, что значения индуктивности и емкости между проводниками невелики. Поэтому влияние помех незначительно [16].

3.5 Выбор способа обеспечения нормального теплового режима устройства

Модуль электронной аппаратуры второго уровня и выше, например блок, представляет собой сложную систему тел с множеством внутренних источников теплоты. Поэтому при расчете тепловых режимов модулей используют приблизительные методы анализа и расчета.

Рисунок 2 – График тепловой нагрузки блоков различной конструкции

елью расчета является определение нагретой зоны модуля и среды вблизи поверхности ЭРЭ [20].

Конструкцию РЭА заменяем ее физической тепловой моделью, в которой нагретая зона представляется в виде параллелепипеда, имеющего среднеповерхностную температуру to и рассеиваемую тепловую мощность Ро. В зависимости от ориентации модулей 1-го уровня различают три группы конструкций по характеру теплообмена в них. На рисунке 2 приведены зависимости между перепадом температур tk и выделяемой тепловой мощностью для блоков различного расположения.

Определим условную поверхность нагретой зоны Sз, м2 для воздушного

где Кз.о — коэффициент заполнения объема (Кз.о =0,3);

A, B, H — геометрические размеры блока, м.

A=0,130 м; B=0,090 м; H=0,04 м.

Условная поверхность нагретой зоны:

Sз = 2(0,1150,075+(0,115+0,75)0,040,3) = 0,038 м2

Удельная мощность нагретой зоны определяется как количество теплоты, рассеиваемое с единицы площади:

(40)

где Q — мощность, рассеиваемая блоком, Вт.

Мощность, рассеиваемая блоком, вычисляется по формуле:

где Imax=15 мкА — максимальный потребляемый ток для цепи питания;

U=3,5 В- напряжение питания.

.

Температура зоны не должна достигать максимального значения рабочей температуры элементов. Если устройство работает в не перегруженном режиме, тогда температура зоны должна быть меньше или равна 60 0С.Максимальная температура окружающей среды, при которой устройство должно функционировать равна 40 0С. Тогда перепад температур tk будет определяться по формуле:

tk =Тз-Тс = 60-40 = 20 0С (42)

Способ вентиляции разрабатываемого устройства, можно определить по графику тепловой нагрузки блоков различной конструкции (рисунок 2). Учитывая, что в проектируемом блоке модули расположены горизонтально, получим, что прибор относится к зоне 1. Следовательно, прибор не нуждается в вентиляции и не требует установки теплоотводящей шины радиатора, так как в схеме устройства отсутствуют теплонагруженные элементы.

По результатам расчета можно сделать вывод, что разрабатываемая конструкция блока обеспечивает нормальный тепловой режим работы без вентиляции воздуха, то есть отпадает необходимость использования специальных методов охлаждения.

Расчёт ширины проводников

Наименьшее номинальное значение ширины печатного проводника рассчитывается по формуле:

— минимальная допустимая ширина проводника, рассчитываемая в зависимости от допустимой токовой нагрузки;

— нижнее предельное отклонение размеров ширины печатного проводника. Для 3 класса точности ПП составляет 0.05 мм.

Минимальная допустимая ширина проводника по постоянному току определяется допустимой плотностью тока jдоп:

— минимальная допустимая ширина проводника;

— максимальная плотность тока для печатных проводников;

h — толщина печатного проводника.

Для субтрактивного метода принимаем:

Для материала платы СФ-1-35-1.50 толщина печатного проводника составляет h = 0.075 мм.

Наименьшее номинальное значение ширины печатного проводника составляет:

По результатам расчета, наименьшее значение ширины проводника меньше допустимой по классу точности. По ГОСТ 23751-86 для 3 класса точности примем толщину проводника 0.25 мм.

Расчёт расстояния между двумя проводниками

Наименьшее номинальное расстояние между элементами проводящего рисунка рассчитывается по формуле:

минимально допустимое расстояние между элементами проводящего рисунка (при U ? 25 В Smin D = 0.1 мм);

позиционный допуск расположения печатных проводников. Для плат 3 класса точности составляет 0.05 мм;

верхнее предельное отклонение ширины проводника. Для плат 3 класса точности составляет 0.05 мм.
