Что такое кассета на велосипеде

Кассета

Кассета (англ. cassette) — узел, представляющий собой набор задних трансмиссии современного велосипеда. Устанавливается на барабан свободного хода задней втулки с помощью шлицевой посадки и закрепляется фиксирующей гайкой (lockring). Обеспечивает изменение передаточного диапазона трансмиссии.

Не следует путать кассету с трещоткой — они несовместимы между собой, трещотка используется только на старых и/или очень дешевых велосипедах. У кассеты минимальные звезды обычно 10, 11 или 12Т [1] , у трещотки — не менее 13T.

Содержание

Обозначение [ ]

Обычно кассеты маркируются диапазоном и количеством звезд, например 11-36Т 10-speed. Кассеты шоссейных велосипедов могут быть совместимы с одной из систем: Shimano или Классификация [ ]

По количеству звезд [ ]

Существуют кассеты с количеством звезд от 7 до 11. Как правило, современные задние втулки совместимы с кассетами на 8-10 звезд [2] . Кассеты на 11 звезд обычно совместимы только с соответствующими втулками, за исключением горных кассет Shimano, которые совместимы с большинством стандартных втулок.

По типу велосипеда [ ]

• Горный велосипед [3] : диапазоны звезд от 11-28Т до 10-42Т, обычно 8-11 звезд.
• Шоссейный велосипед: диапазоны звезд от 11(12)-22Т до 11(12)-29Т [4] ,есть 13-29 -для горной местности. обычно 8-11 звезд. Кассета 12-27Т считается переходной от шоссейных к горным.

Шоссейные кассеты (кроме Campagnolo и 11-скоростных) полностью совместимы с горными, имеющими соответствующее количество звезд.

По конструкции [ ]

Типичные конструкции кассет перечислены в порядке увеличения цены и снижения веса:

• Разборные — отдельные звезды скреплены заклепками или винтами. Самая тяжелая и дешевая конструкция, подвержена загрязнению, теоретически допускает замену отдельных изношенных звезд.
• На пауке — 2-6 больших звезд (чем больше, тем дороже и легче кассета) скреплены в неразборный узел с помощью легкосплавного паука, что уменьшает вес и склонность к загрязнению.
• На нескольких пауках — звезды скрепляются по 2-3 штуки, что теоретически позволяет менять наиболее изношенные группы без замены всей кассеты.
• OpenGlide — технология По материалу звезд [ ]

(хромированная, никелированная или с другим покрытием) — недорогой, прочный и самый распространенный материал. Дешевые кассеты закономерно служат меньше дорогих. — применяется в топовых кассетах (иногда только на крупных звездах), очень высокая цена, небольшой вес. Нет единого мнения относительно долговечности титановых звезд по сравнению с хорошими стальными. (анодированный) — применяется в кассетах для Износ и долговечность [ ]

Как правило, кассеты может хватить на большее время, за которое изнашивается цепь, отсюда вытекает правило «в 3 цепи». То есть если новую кассету использовать с 3 новыми цепями, меняющимися через короткие промежутки времени — это проживет дольше, чем 1 кассета и 1 цепь, и обойдется дешевле, чем покупать последовательно 3 пары цепь-кассета.

Обычно кассета нижнего ценового диапазона изнашивается с равной по уровню цепью за 1500-2000 км, а со сменными цепями за 3-4 тыс. км, кассета верхнего уровня, из более твердой стали, изнашивается за 3000 и 5000-7000 км соответственно. Алюминиевая кассета может быть рассчитана на менее чем 1000 км пробега.

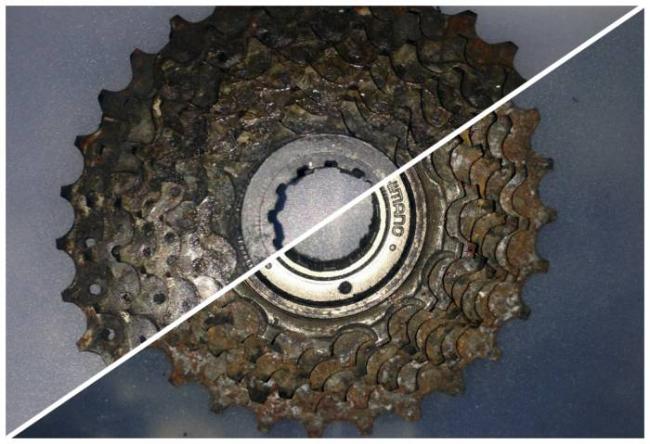

Чем отличается трещотка от кассеты?

Многие велосипедисты многоскоростных велосипедов рано или поздно сталкиваются с заменой заднего (ведомого) блока звезд. Тогда и появляются вопросы:

• «Что у меня стоит на велосипеде кассета или трещотка?«
• «Чем же они отличаются друг от друга?«
• «Как определить моя втулка под кассету или трещотку?«
• «Какие инструменты необходимы, чтобы открутить кассету и трещотку?«
• «Что лучше кассета или трещотка?«

Я постараюсь ответить на каждый из вопросов более подробно.

Как определить на велосипеде установлена трещотка или кассета?

Чтобы определить какой вид заднего блока звезд используется на вашем велосипеде, нужно внимательно на него посмотреть и воспользоваться любым из двух способов определения:

Первый способ — «Метод подсчета звезд». Трещотки обычно встречаются с количеством звезд на ней не более 7, т.е. могут встречаться 3, 4, 5, 6 и 7-ми скоростные трещотки.

Если вы видите количество звезд до 6-ти включительно, то в этом случае можно с вероятностью 100% говорить, что это трещотка. С 7-ми скоростями не всегда однозначно иногда встречаются и трещотки и кассеты, в этом случае смотрите второй способ 2. (На одном из моих велосипедов, например стоит 7-ми скоростная трещотка)

Второй способ — «Визуальное определение». Данный способ один из самых надежных. Здесь нам поможет внешний вид, для этого нужно посмотреть в центр блока звезд, смотрите фото ниже.

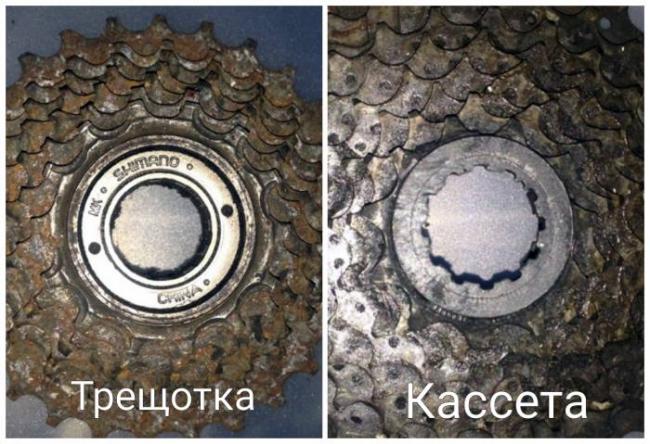

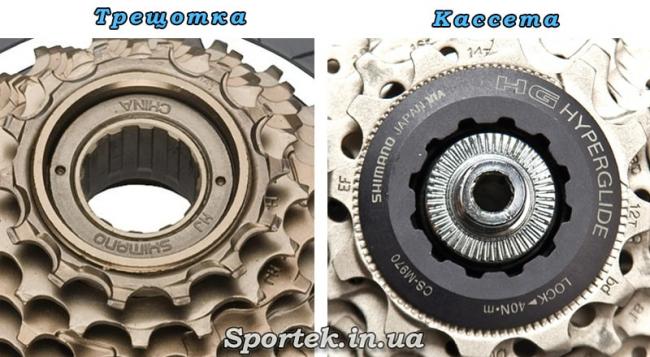

Чем отличается кассета от трещотки:

• На трещотке мы увидим два маленьких круглых углубления (с помощью этих углублений откручивается крышка, которая скрывает подшипники).
• На кассете мы увидим плоскую гайку со шлицами — эта гайка прижимает звезды к барабану.

Если блок звезд уже снят с колеса велосипеда, то смотрим на обратную сторону:

• На трещотке мы увидим резьбу с помощью которой мы прикручиваем её к втулке.
• На кассете мы увидим шлицы, в которые вставляется барабан втулки.

Как понять втулка под кассету или трещотку?

Часто такое бывает, что на руках есть втулка или колесо без ведомых звезд. И нужно определить, что для нее купить кассету или трещотку?

Рассмотрим, на что нужно смотреть, чтобы быстро определить. Благо — это сделать можно очень просто достаточно понять принцип работы этих запчастей.

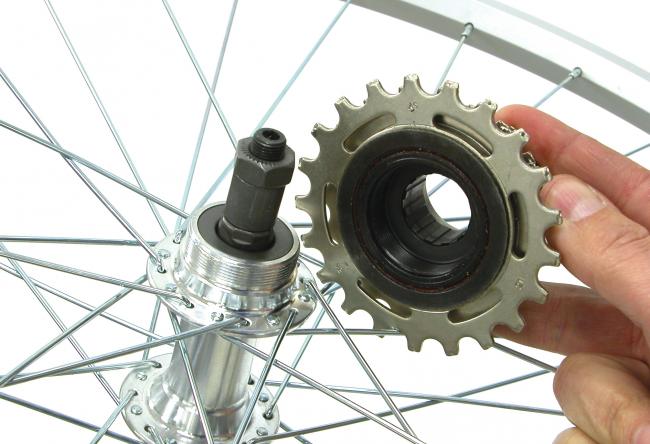

1. Во втулках, которые созданы под трещотки можно увидеть резьбу, на которую накручивается трещотка, а сам «трещоточный» механизм находится в самом блоке звезд.

На фото мы можем увидеть, резьбу на самой втулке и на трещотке. Наличие такой резьбы говорит нам 100%, что это трещотка.

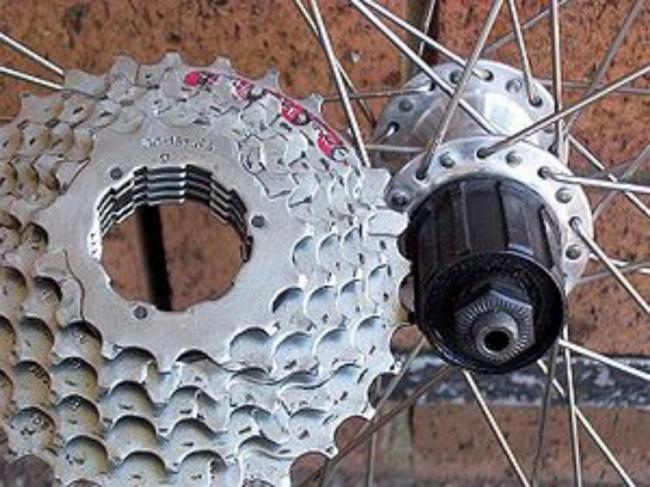

2. Втулки, которые идут под кассеты имеют барабан, на который одевается кассета.

Тут мы видим на барабане втулки шлицы (небольшие выступы), аналогичные выступы имеются и на кассете.

Какие инструменты необходимы, чтобы открутить кассету и трещотку?

Для кассеты и трещотки необходимы разные инструменты, к сожалению они не взаимозаменяемы.

Трещотка

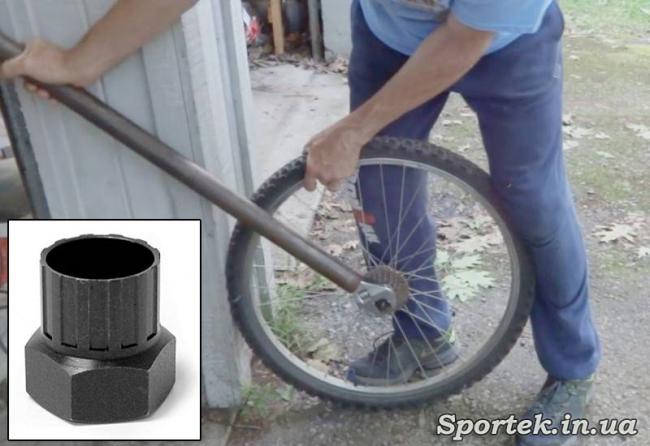

Чтобы открутить трещотку всего лишь необходимо иметь специальный съемник и ключ, который этот съемник будет откручивать. Мой съемник выглядит вот так:

Подробнее о том как снимается трещотка и какой ключ для съемника я использую, можно прочитать здесь.

Кассета

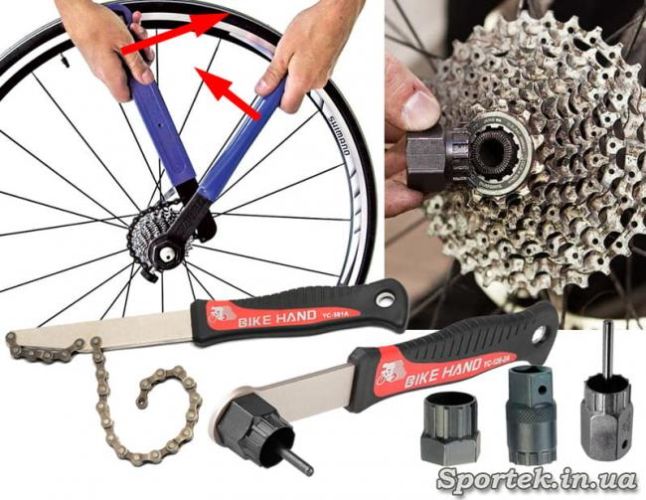

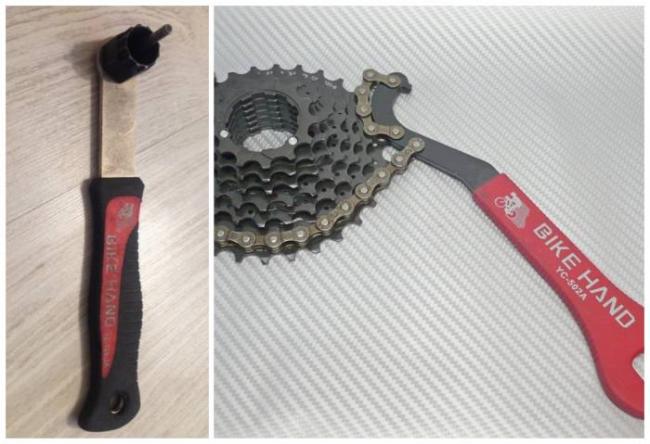

Для снятия кассеты потребуется 2 инструмента. Потребуется специальный съемник под кассету и ключ-хлыст (я писал статью о том как можно сделать хлыст своими руками). Мои инструменты выглядят так:

Подробнее о том как снимать кассету читайте здесь.

Что лучше кассета или трещотка?

Многие начинающие велосипедисты задаются вопросом: «что же лучше использовать на велосипеде трещотку или кассету?» Сразу напишу, что лучше кассета, а почему читайте ниже.

Если рассматривать эти два стандарта ведомых звезд, то трещотка была придумана раньше, а уже потом появилась кассета. В следствии чего в кассете исправили все недочеты, с которыми сталкиваются владельцы трещоток.

Одна из самых главных проблем трещоток — это лопнувшая ось либо ее искривление из-за чего блок звезд начинает «вилять» когда колесо крутится, что за собой влечет проблемы в переключении скоростей.

Оси ломаются и гнутся из-за того, что подшипник, который стоит со стороны звезд трещотки воздействует практически на центр оси, когда как в кассете, все подшипники расположены по краям втулки.

Чтобы это себе представить можно взять линейку и попробовать надавить на нее в центе и она сразу «прогнется», тогда как, если вы надавите на линейку с тем же усилием с краю она практически не изменит своей формы. Данный недостаток трещоток позволяет использовать их только на велосипедах подверженных малым нагрузкам.

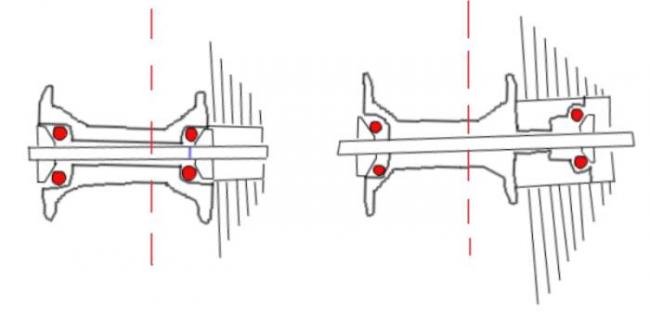

Посмотрите на небольшой схематический рисунок, где я показал расположение подшипников в трещотке и кассете:

Слева трщотка, справа кассета. Синим на оси трещотки я пометил примерное место, где происходит поломка оси.

Посмотрев, на разрезы втулок сразу видно, что лучше всего расположены подшипники в кассете они равноудалены от центра втулки, когда как в трещотке наблюдается асимметрия.

Из этого всего мы можем сделать следующие выводы:

Если вы катаетесь агрессивно и ваши маршруты пролегают по пересеченной местности, то лучшим выбором для вас будет использовать втулку под кассету.

Ну а если вы городской житель и вы не собираетесь прыгать на велосипеде, а ваши дороги пролегают по асфальту однозначно менять трещотку нет необходимости. Мой основной велосипед, на котором я езжу по асфальту использует трещотку и я её пока менять не собираюсь, за примерно 7-8 тысяч километров пробега по городу, у меня всего раз лопнула ось. Я купил новую за копейки и продолжил эксплуатировать велосипед дальше.

А какие задние звездочки стоят на вашем колесе велосипеда: трещотка или кассета? Напишите в комментариях.

Кассета велосипеда

Кассета велосипеда – сборка из нескольких звезд на задней оси современного велосипеда. Комплект крепится с помощью выступов (шлицов) на внутренней поверхности кассеты, которые входят в зацепление с ответными выступами на барабане задней втулки. Данный способ крепления называется «шлицевым». Кассета от проворачивания стопорится шлицами, а смещению вдоль оси втулки препятствует упорная гайка. Жесткое крепление кассеты на оси необходимо для уверенной передачи крутящего момента от педалей на заднее колесо.

Трещотка велосипеда – часть трансмиссии. Система с трещоткой появилась раньше, но сегодня постепенно уступает место более прогрессивной кассетной. По сути, это такой же пакет из звездочек, как и в первом случае, но объединенный (через храповой механизм) с втулкой в одно целое. При свободном ходе или вращении в обратную сторону трещотка издает треск, за эту особенность конструкция получила название.

Трещотки часто встречаются на дешевых и старых велосипедах. Трещотка обычно содержит меньше передач, чем кассета и менее надежна. При наездах на жесткие препятствия, прыжках, шанс согнуть или сломать заднюю втулку на велосипеде с трещоткой гораздо выше в сравнении с кассетной системой из-за особенностей конструкции трещотки. Кроме того, при износе звездочек в кассете, есть возможность заменить отдельную звезду из набора кассеты. С трещоткой такие манипуляции затруднительны.

Среди плюсов трещотки – ниже цена, однако и надежность тоже ниже. Кассета и трещотка между собой несовместимы. Если вам захочется сменить одну систему на другую, придется также менять заднюю втулку. Как правило, кассета имеет большее количество передач, чем трещотка. Кроме того, на массовых трещотках минимальная звезда обычно содержит 14 зубьев, на кассетах применяются маленькие звезды на 11-12 зубьев.

Трещотки отличаются между собой количеством звезд в наборе и числом зубьев на звездах. Массовыми считаются 6-звездочные трещотки на 14-28 зубьев (тип называется 14-28Т), также часто встречаются трещотки на 7 звезд (14-34Т). Процедура замены трещотки требует применения специального инструмента – «съемника трещотки» и в полевых условиях трудновыполнима. Кроме того, в силу конструктивных особенностей крепления на оси, при демонтаже трещотки требуются гораздо большие физические усилия, чем при демонтаже кассеты.

Кассеты также делятся на группы по количеству звезд в пакете а также минимальному и максимальному числу зубьев у звезд в кассете. Например, маркировка 11-36T 10 speed подразумевает что перед нами кассета из 10 звезд с диапазоном от 11 зубьев на самой маленькой звезде до 36 на самой большой. Если мы говорим о кассетах для шоссеров, то они могут быть совместимы с одной из двух систем – SHIMANO или Compagnolo. Кассеты других производителей могут быть совместимы или не совместимы с двумя основными стандартами.

Классификация кассет

По количеству звезд в пакете

Современная кассета может иметь от 7 до 12 звезд. Наиболее распространены кассеты с 8-10 звездами.

В зависимости от типа велосипеда

На горные велосипеды устанавливают кассеты с диапазонами звезд от 11-28T до 11-36T, на 8-10 звезд.

У шоссейных велосипедов диапазон звезд составляет 11 (12) — 22T до 11 (12) — 27T, в кассете 8-11 звезд. Кассету 12-27T принято считать промежуточной между шоссейными и горными пакетами.

Кассеты для шоссейных велосипедов, исключая Compagnolo, взаимозаменяемы с кассетами для горных, при одинаковом количестве звезд в кассете.

По конструкции

Разборные – кассета собрана из отдельных звездочек, скрепленных заклепками либо винтами. Самый простой и тяжелый вариант. Теоретически возможна замена отдельных звезд в кассете, если пакет звезд получается разделить.

На пауке. На центральную втулку из легкого сплава (паук) с креплениями в виде лучей крепятся звезды в форме колец. Система легче разборной, однако, дороже. К плюсам конструкции относится большая устойчивость к загрязнению.

Несколько пауков. Звезды скреплены группами по 2-3 штуки, каждая группа на своем пауке. К плюсам данной схемы относится легкость замены изношенных групп звезд, не меняя всю кассету целиком.

OpenGlide – разработана брендом SRAM для шоссейных велосипедов. Кассета собирается как полый внутри конус из отдельных звезд кольцеобразной формы. Точек крепления кассеты к втулке всего две – через самую большую и самую маленькую звезду обычной формы. Очень легкая и очень дорогая конструкция.

X-Dome – развитие технологии SRAM OpenGlide, применяется в кассетах типа SRAM XX. Ультимативно легкая, но и чрезвычайно дорогая система. Большая звезда системы выполнена алюминиевой с шлицами для крепления на втулке. Меньшие звезды выточены из цельной стальной заготовки в форме полого конуса, который крепится к самой большой и самой маленькой звездам. Кассета устанавливается на втулку через шлицы на крайних звездах. Очень дорогая конструкция, изнашивающаяся чуть ли не быстрее чем самый дешевый стальной пакет.

В зависимости от применяемых материалов

Стальные звезды. Подавляющее большинство кассет делаются из хромомолибденовой стали. Недорогой и не самый долговечный вариант.

Сплав на основе титана. Находит применение в более продвинутых конструкциях, часто только на больших звездах. Стоимость выше, чем у стальных, вес меньше. Насчет превосходства в долговечности титановых кассет по сравнению с качественными стальными нет единого мнения.

Анодированный алюминиевый сплав. Суперлегкие кассеты для соревнований высокого класса. Весят очень мало, стоимость самая высокая из всех возможных, изнашиваются чрезвычайно быстро. Долговечность на уровне простейших стальных кассет.

В чем разница между трещотками и кассетами

В трансмиссии многоскоростного велосипеда при переключении передач на заднем колесе используются два стандартных механизма: кассета или трещотка.

В чем между ними разница, что и для какого велосипеда лучше использовать мы и разберемся в этой статье.

Рассуждать о плюсах и минусах каждого типа можно долго – слишком много нюансов есть в вопросе выбора кассет. В этой статье мы остановимся только на основных моментах.

Первыми, при появлении многоскоростных велосипедов, были разработаны трещотки. Затем, через некоторое время, появились кассеты, в которых исправили практически все проблемы и недочёты трещоток.

Прежде всего, давайте посмотрим, в чем конструктивно кассета отличается от трещотки.

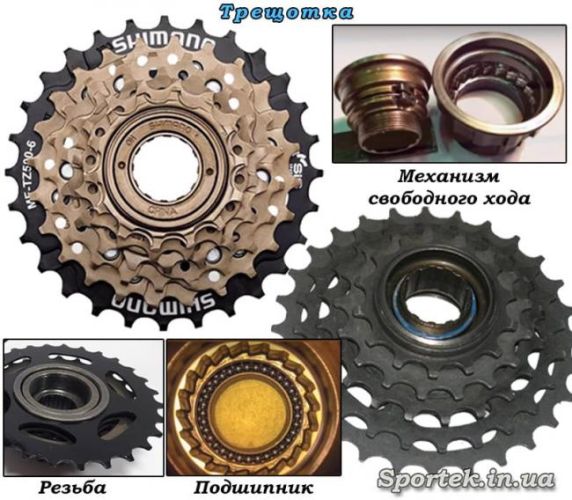

Трещотка (Threaded Freewheel) – набор звёзд, с встроенным храповым механизмом, который накручивается на резьбу на задней втулке .

Состоит из

• 6-8 звездочек, собранных вместе, с количеством зубьев от 13-14 до 28-34.
• Механизма свободного хода: собачки, пружинки, храповик. Он позволяет прокручиваться в одном направлении и не позволяет в другом.
• Подшипника.
• Резьбового кольца для навинчивания на резьбу втулки заднего колеса.

При поломке или износе даже нескольких звёзд проще и дешевле заменить всю трещотку целиком. Хотя нельзя сказать, что это аксиома. Есть мастера, разбирающие и ремонтирующие их, но процесс этот значительно сложнее, чем при ремонте и замене звезд в кассете.

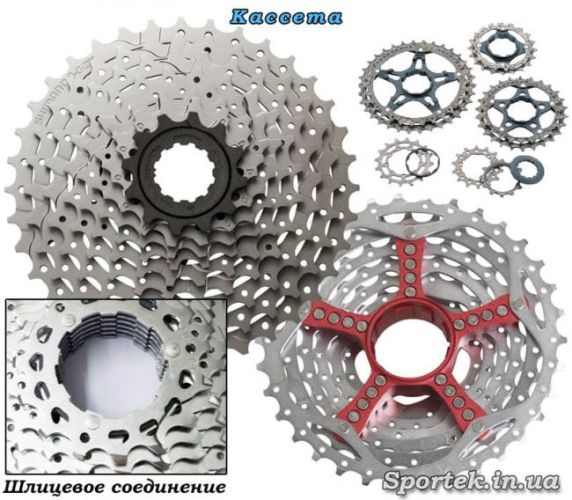

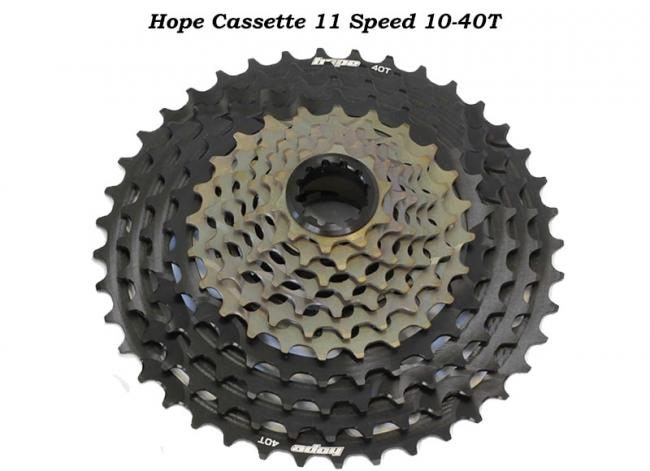

Кассета(Cassette Cluster) – набор звезд собранных или склёпанных вместе.

В отличие от трещотки, кассета надевается на барабан специальной кассетной втулки для заднего колеса. Крепится на нём с помощью шлицевого соединения и фиксируется гайкой. Отверстие в середине кассеты имеет специальные выемки, которыми она цепляется за выступы на поверхности барабана задней втулки.

Кассеты ставят на велосипеды дорогих моделей, так как они более надежные, легкие и ремонтопригодные.

Муфта свободного хода, также состоящая из собачки, пружинки и храповика, расположена внутри барабана задней втулки. Называется такая конструкция — Cassette Freehub.

Зажимная гайка обеспечивает надежное крепление кассеты на шлицах втулки. Её можно смазывать специальным резьбовым герметиком, для предотвращения самостоятельного отвинчивания.

Звезд в кассете обычно больше – от 7 до 11. Чаще всего самая маленькая звезда имеет от 11 зубьев, а большая до 24-36. Хотя встречаются и 11 скоростные кассеты с количеством зубьев от 10 на самой маленькой до 40-42 на самой большой звезде. Стоит она правда около 250 евро.

Появились даже 12-ти скоростные трансмиссии для MTB, в которых звезды имеют от 10-11 до 50 зубьев.

Кассеты различаются по конструкциям, каждая из которых имеет свои плюсы и минусы как в весе, так и в цене. Более подробно об их типах и конструкциях можно почитать в статье «Виды велосипедных кассет. Конструкции и материалы.»

Втулки для кассеты и трещотки

Как видно из-за особенностей конструкции кассеты и трещотки для каждой из них нужна своя задняя втулка. Трещотку нельзя накрутить на втулку, предназначенную для установки кассеты и соответственно наоборот – кассету не получится поставить на втулку для трещотки.

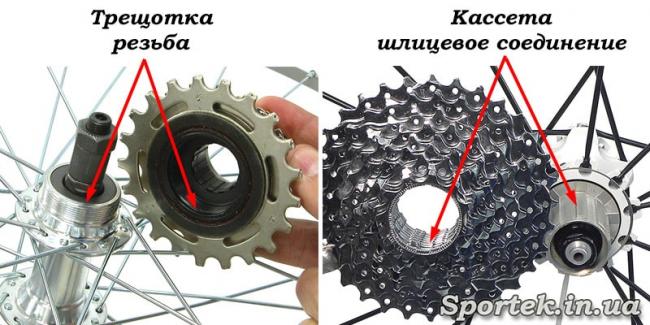

Втулки для трещоток — с резьбой, а втулки для кассет — с барабаном, на котором есть выступы для шлицевого соединения с самой кассетой. Это различие хорошо видно на рисунке выше.

Важным плюсом при эксплуатации кассет является то, что подшипники у них расположены по краям втулки, близко к дропаутам. Это, в отличие от трещоток, позволяет значительно лучше переносить большие нагрузки на ось втулки при тяжёлом велосипедисте (более 90-100 кг), большом грузе на багажнике, либо при сильных динамических нагрузках на заднее колесо.

Ось на втулках для трещоток, при таких же нагрузках может погнуться, так как в этих втулках подшипник, держащий нагрузку, расположен под первыми звездами, а дропауты давят на края оси. В результате возникает значительно большее, чем у кассет, плечо у силы давления дропаутами на ось и большая нагрузка на неё, которая и может привести к изгибу или даже поломке оси.

В то же время, при покупке кассет необходимо учитывать и их совместимость со втулками разных производителей, о чём в этой статье мы рассказывать не будем.

Далее. Так как у трещотки механизм свободного хода расположен внутри, то шарики у подшипников в нем маленькие и, соответственно, нагрузку они выдерживают меньшую, чем кассета, у которой механизм свободного хода расположен внутри втулки. Места там больше, поэтому шарики в подшипниках более крупные, а значит – они выдерживают большие нагрузки. В дорогих и качественных моделях втулок производители устанавливают промподшипники. Таким образом, механизм свободного хода у кассеты более надежный, чем у трещотки.

Плюсы и минусы трещоток и кассет

Самый большой плюс трещоток – низкая цена. Они всегда дешевле кассет, чем и обуславливается их использование на всех типах детских, подростковых и бюджетных велосипедов.

С точки зрения надежности можно сказать так: кассета более надёжна, чем трещотка, особенно при эксплуатации велосипеда с большими нагрузками. При спокойных покатушках трещотка нормально справляется с переключением скоростей и не стоит переплачивать за кассету.

К минусам трещоток можно отнести такой момент – снять её бывает очень проблематично. Связано это с тем, что резьба на них обычная, правосторонняя, и поэтому, когда велосипедист крутит педали – он все-время закручивает трещотку на втулке. Именно поэтому, чтобы снять её с колеса, нужен специальный съемник и значительное усилие или большой рычаг.

Снять кассету значительно проще, так как прижимная гайка никак не связана с движением колеса – она просто накручивается на барабан. Снимается с помощью двух инструментов: съемника и «хлыста». Съемник вставляется в кассету, так, чтобы его шлицы полностью вошли в пазы стопорного кольца. Затем на одну из больших звезд накидывается цепь хлыста, которым удерживается кассета, пока ключом со съемником откручивается прижимная гайка.

Важный плюс кассет для опытных велосипедистов – количество зубьев на самой маленькой звезде. На кассете их обычно 11, а у трещотки 13-14. Таким образом, на кассете, при одинаковом количестве зубьев на передней звезде и одинаковой скорости вращения педалей (каденсе) можно ехать быстрее. Например: если на передней звезде 32 зуба, а на задней 11, то можно разогнаться до 40 км/ч. А вот при 13 зубьях на трещотке и той же частоте вращения педалей – только до 34 км/ч.

Так же разброс передаточных чисел на звездах у кассет обычно больше и лучше, чем у трещоток.

Как визуально отличить кассету от трещотки

Если Вы держите в руках и она не установлена на велосипеде, то проще всего посмотреть: если на задней стороне есть резьба – значит это трещотка, нет резьбы, а есть выемки в центре – это кассета.

Если она уже установлена на велосипеде – посмотрите снаружи на центр блока звезд. На трещотке два маленьких углубления, одно напротив другого, с помощью которых можно открутить крышку, за которой находятся подшипники. На кассете можно увидеть плоскую гайку со шлицами, с помощью которой звезды прижимаются к барабану.

Можно посмотреть по маркировке, нанесенной на первой, самой большой звезде, вбив её в любом поисковике, и выяснить в интернете, что это: кассета или трещотка.

Если никак определить тип не удается, можно считать так:

• если на велосипеде до 18 скоростей – то в 99% случаев там стоит трещотка;
• если 21 скорость – 95% это трещотка, кассеты на 7 скоростей – достаточно редкий случай;
• если скоростей больше 24 – кассета.

Маркировка кассет и трещоток

Обычно если в маркировке есть символы CS (Cassette Sprocket) – это кассета. Если есть буквы MF-TZ или просто TZ – это трещотка.

Количество зубьев на звездах трещоток и кассет обозначается одинаково: две цифры через дефис и буква “T”. Буква “T” от английского слова tooth – зуб, зубец.

Например: 14-28Т. На маленькой звезде 14 зубьев, а на большой – 28.

Выводы

Трещотки отлично подходят для:

• не дорогих моделях велосипедов различных типов,
• детских, , .

Если вес велосипедиста до 100 кг, он катается спокойно, без рывковых нагрузок на цепь и заднее колесо, особенно на крайние наружные звезды – то трещотка отлично справляется с задачей переключения скоростей. Часто у таких велосипедистов трещотки служат многие тысячи километров и нормально себя ведут.

Если вес велосипедиста более 100 кг или велосипед используется для длительных туристических поездок с большой нагрузкой на багажник – лучше использовать кассету. Она более надежная и легче переносит большое давление на ось задней втулки.

Если Вы любитель агрессивных стилей катания, гоняете по пересеченной местности, и при этом байк испытывает сильные динамические нагрузки на заднее колесо, например, при прыжках, скоростных горных спусках и т.п. – то однозначно для переключения скоростей нужно применять кассету.

Если Вы цените надежность, часто пользуетесь разными скоростями, Вам нужны большие передаточные числа и самое главное нет проблем с финансами – берите кассету.

И еще маленькое замечание – не забывайте еще и о планетарных втулках. В них вообще нет звезд, скорости переключаются прямо внутри втулки и не требуют никакого обслуживания.
