Чем отличается шрус правый от левого

Есть ли различия в левом и правом шрусах?

Парни дело вот в чем, решил поменять пыльники ШРУСов, взял FEBI — дело вот в чем, внутренний резиновый, а наружний напоминает пластмасс. Помогите разобраться?

* не надо злоупотреблять Caps Lock J@ZZ

Сергей 9515

Мастер советчик

• 21.03.2011

• #10

юрий777

пассатовод

• 22.03.2011

• #11

major_58

пассатолюб

• 22.03.2011

• #12

юрий777

пассатовод

• 22.03.2011

• #13

Потрещал – и хватит: что такое ШРУС, почему он ломается и как его проверить?

Есть в русском языке слова, которые никак не даются многим авторам в Интернете. Чего тут только не встретишь: и «подшибник», и «клейма», и «саленблок», и «кювейт», и – совершенно внезапно! – «шруз». Откуда взялся этот «шруз»? С ним-то как раз всё просто: это шарнир равных угловых скоростей, сокращённо – ШРУС. Что же, видимо, есть необходимость рассказать о нём подробнее.

Ты – туда, я – сюда​

Нет совершенства в этом мире, и автомобиль – не исключение. Он никогда не ездит по абсолютно ровной дороге по абсолютно прямой линии. При поворотах разницу в угловых скоростях внешнего и внутреннего по отношению к центру кривой колёс призван компенсировать дифференциал. С его помощью одно колесо может крутиться быстрее или медленнее второго колеса на одной оси. Но этого недостаточно.

На переднеприводном автомобиле ведущие колёса не только поворачиваются, но и ходят относительно оси коробки передач в зависимости от рельефа дороги. С такой свистопляской дифференциал не справится – тут нужно обеспечить не только равномерную и непрерывную передачу момента на ведущее колесо, но и сделать этот момент независимым от угла поворота колёс и рельефа местности. А для этого нужны дополнительные степени свободы.

Подробно рассказывать историю разработки ШРУСа не буду, но путь его был не всегда лёгок и удачен. Были попытки собрать нечто похожее из двух сочленённых карданных валов, но получилась тяжёлая и громоздкая штука. Были кулачковые (они же сухариковые) шарниры и кулачково-дисковые. Впрочем, слово «были» не совсем уместно: такие шарниры есть и сейчас, но в легковых машинах их встретить почти невозможно. А вот в грузовых – вполне. Например, на Урале 4320 стоят кулачково-дисковые ШРУСы. Но вернёмся к легковушкам.

Наиболее популярная конструкция ШРУСа – это шариковые шарниры. Существует довольно много их видов (Bendix-Weiss с делительными канавками, Rzeppa с делительными рычажками и т. д.), но наиболее популярные сегодня – это Рцеппа-Лебро с непараллельными делительными канавками. Такие ШРУСы обычно стоят в качестве внешних – тех, что установлены ближе к ступице.

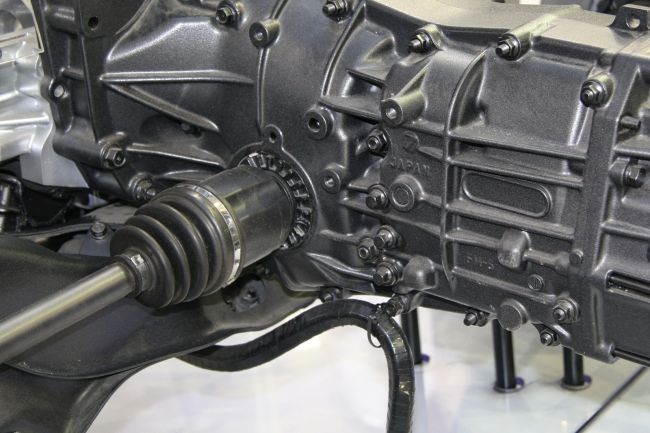

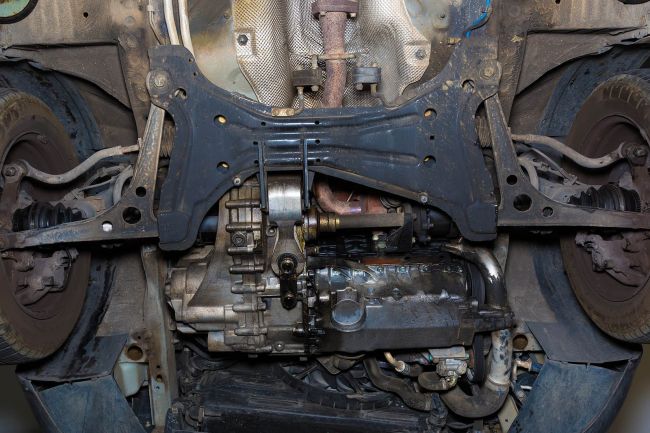

Всего на приводном валу два ШРУСа – внутренний и внешний. Внутренний соединяет коробку передач и вал, внешний – вал и ступицу. А вот в коробке чаще стоит ШРУС другого типа – трипод. Чем отличаются эти шарниры?

В шариковом ШРУСе есть несколько основных деталей: внешний корпус с канавками, обойма и сепаратор. Сепаратор удерживает на обойме стальные шарики, которые перекатываются между корпусом и обоймой. И именно они передают через обойму вращение полуоси (вала) на корпус ШРУСа. А тот в свою очередь имеет свою ось со шлицами, которые вставляются в ответную часть ступицы. И в итоге выходит, что как бы ни было вывернуто колесо, оно постоянно получает момент с привода.

Важно, что этот момент непрерывный. В случае, например, с сочленёнными карданами или триподами вывернутое в повороте колесо получало бы момент рывками, прерывисто. Понятно, что ехать на машине с такой особенностью было бы не очень приятно из-за толчков под нагрузкой в повороте и не очень безопасно из-за скачков в крутящем моменте на колесе (тяга была бы дискретной). При этом чем круче поворот, тем заметнее было бы биение.

Наконец, у шарикового ШРУСа есть ещё одно важное преимущество перед остальными: он работает при довольно большом угле поворота – до 70 градусов. Именно поэтому его ставят в качестве внешнего шарнира приводного вала: ступица отклоняется от оси приводного вала намного больше, чем вал от оси коробки передач. И как раз по этой же причине в качестве внутреннего ШРУСа обычно используют трипод, который теоретически надёжнее шарикового шарнира, но не способен работать при больших углах поворота. Его предел – это всего 18 градусов.

Устроен он по похожему принципу, что и шариковый шарнир, но с одним исключением: между обоймой и корпусом бегают три ролика (подшипника), а не шесть (обычно) шариков, как в шариковом ШРУСе.

У трипода есть одно очень важное преимущество: наличие небольшого свободного хода – осевого перемещения. Это очень важно, потому что без этого свободного хода привод вылетел бы из коробки на первой же яме. Дело в том, что при перемещении колеса изменяется общая длина привода от коробки до ступицы, а небольшое осевое перемещение внутри трипода способно его компенсировать.

Таким образом, схема приводного вала с шариковым шарниром снаружи и триподом внутри получается наиболее предпочтительной: именно эта комбинация способна не только обеспечивать его подвижность ведущего колеса относительно коробки передач, но непрерывно передавать момент на колесо вне зависимости от его поворота и перемещения относительно горизонтальной плоскости.

К сожалению, как и любой другой механизм, ШРУС не вечен. Когда-то ему приходит конец, и его приходится менять. Как понять, что этот печальный день настал, и как этот день оттянуть?

Гонки, грязь и безответственность

Трипод в коробке разваливается намного реже. И не всегда даже понятно, что с ним что-то не так. Да, если весь привод вылетел из коробки, всё сразу становится очевидно. Но иногда у него просто от старости и неизбежного износа растёт люфт. И в этом случае признаки поломки будут не такими очевидными. Чаще всего износ трипода проявляется вибрацией на определённых скоростях, и поиск причины может очень затянуться. Про существование трипода вспоминают слишком поздно. К этому времени у несчастного автовладельца на машине уже отбалансированы и намертво затянуты колёса, проверены тормозные суппорты и диски, переставлены местами шины, заменен подвесной подшипник привода, если он есть… А вибрация после всего этого остаётся на месте. Вот он, повод проверить трипод.

Кстати, похожая вибрация будет и при искривлении вала привода. Погнуть его сложно, но возможно.

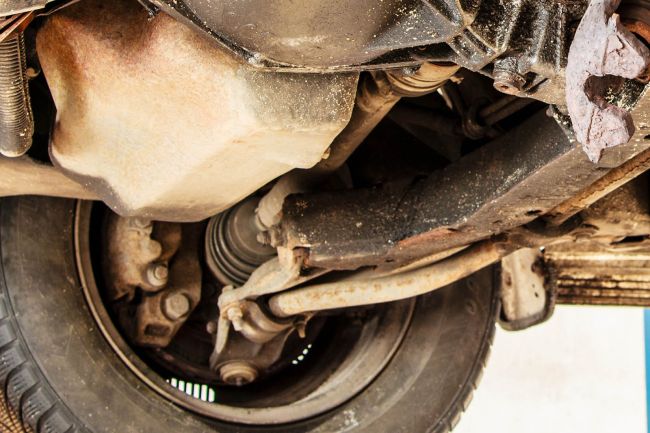

Внешний ШРУС, прозванный за характерную форму «гранатой», выходит из строя чаще, чем трипод. И причин для его поломок больше – тут виноваты не только старость и износ.

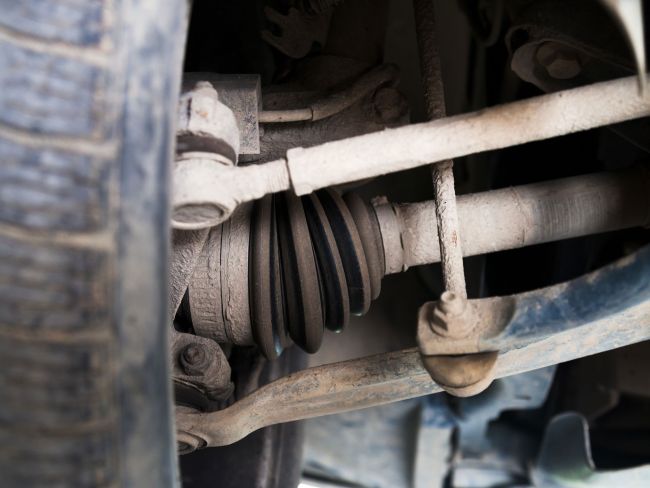

Наиболее частая причина поломки ШРУСа – это повреждение его пыльника. Внутри пыльника набита смазка, без которой шарнир работать долго не может. Точнее, он без неё работать не может совсем, поэтому порванный пыльник – это почти приговор ШРУСу. Очень важно периодически заглядывать под машину и проверять состояние пыльников. Если он в грязи и масле – нужно срочно ехать на его замену. Иногда можно успеть спасти шарнир. А при каждой возможности пыльник желательно осматривать внимательно: трещины и потёртости на нём недопустимы.

При замене пыльника тоже есть свои тонкости. Многие сталкивались с тем, что пыльник может стоить слишком дорого, особенно учитывая, что это просто резинка с хомутиками. Естественно, возникает желание найти что-нибудь подешевле. На форумах часто попадаются темы вроде «подходит пыльник от Нивы», «поставил в 100500 раз дешевле от восьмёрки» и тому подобное. Ну, если прямо уж совсем подходит от Нивы, то можно и рискнуть. Но чаще бывает, что подходит с некоторыми допущениями: тут надо подтянуть, тут немного болтается, но «в общем» подходит. ШРУС – не судебный пристав, и на компромисс он не идёт. Если что-то не подходит, лучше ставить оригинал (или качественный аналог от нужной машины). Конечно же, при замене пыльника нужно обратить внимание на состояние смазки. Наличие грязи там недопустимо, отсутствие смазки – тем более. И не стоит забивать в ШРУС литол – для этого есть специальные смазки.

Вторая причина умереть обусловлена конструктивной особенностью шарикового ШРУСа. При разгоне по прямой момент на колесо передают все шесть шариков шарнира, а при вывернутых на большой угол колёсах – два шарика. Так что «газ в палас» в поворотах изнашивает ШРУС очень быстро. Если хочется продлить ему жизнь, про подобный манёвр лучше забыть.

Вот эта особенность – умирать под большой нагрузкой с вывернутыми колёсами – и легла в основу поиска неисправности внешнего ШРУСа. Способ старый, но вполне эффективный: выворачиваем колёса и давим газ. Слышен хруст или щелчки при повороте направо – меняем правый внешний ШРУС, налево – левый. Иногда возникает желание отложить эту работу, но я бы не советовал. Да, если чуть-чуть щёлкает, ШРУС ещё может проехать довольно много. Но не всегда. Теоретически ничего ему не мешает развалиться при первом же старте от светофора, так что лучше с ремонтом не затягивать.

При такой диагностике следует обратить внимание на одну особенность: в силу своей конструкции иногда может щёлкать и трипод. Обычно щелчок заметен при переключении первой передачи после задней или задней после первой (или любой другой, но вперёд). Небольшой люфт в триподе есть всегда, и пока он выбирается, трипод может тихонько щёлкнуть (именно щёлкнуть, а не стукнуть). Это нормально, паниковать рано.

Опытные механики могут посоветовать подёргать приводной вал рукой и посмотреть, будет ли люфт. Без подъёмника это делать проблематично, а без опыта – часто бесполезно. Хотя в одном они правы: заметный люфт во внешнем ШРУСе должен вызвать настороженность.

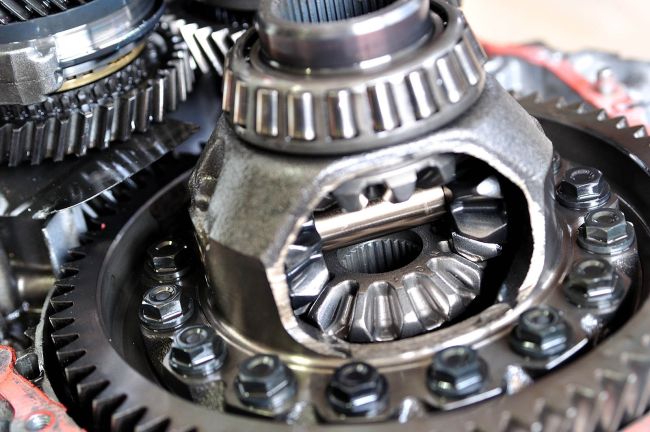

Ну и последнее: вал крутится, а машина стоит на месте. Всегда ли виноват ШРУС? Нет, не всегда. Бывает, что у старых валов корродируют или срезаются шлицы (почему-то этим частенько грешат старые «корейцы»). В этом случае тоже придётся менять ШРУС, потому что вал – это часть его корпуса.

А закончу всё-таки оптимистично: здоровье ШРУСов большей частью зависит от владельца автомобиля. Не будет чрезмерно беспощаден при стартах на поворотах, будет следить за пыльниками – и ресурс этого узла может перевалить и за 200, и за 300 тысяч километров (сейчас их делают качественно, это не «гранаты» на старых «девятках»). Так что спасение ШРУСа – дело рук водителя. И, наверное, это хорошо.

ШРУС (граната) наружный 24 шлица для Нивы и Шевроле Нивы

Смотреть галерею

Эти элементы устанавливаются на автомобили, в которых передается крутящий момент на передние колеса. Внутренний ШРУС левый и правый одинаковы. При покупке новых шарниров нужно обращать внимание только на совместимость с вашим автомобилем продукции производителя. От цены, как вы понимаете, зависит и качество изделия – чем дороже шарнир, тем он лучше. Шарнир равных угловых скоростей обеспечивает надежное соединение дифференциала в коробке передач и ступиц передних колес.

Обратите внимание на то, что ступицы колес находятся значительно ниже коробки передач. Следовательно, простым валом не получится их состыковать. Карданный вал также окажется малоэффективным – нагрузки большие, невозможно повернуть руль в нужную сторону при движении. Идеальное решение – это ШРУС, который позволяет работать приводам колес в нормальном режиме. Причем одновременно с этим осуществлять рулевое управление.

Как функционирует ШРУС?

В народе шарнирный узел получил название «граната», потому что в сборе с цапфой имеет определенную схожесть с этим видом оружия. Устройство шарикового элемента, устанавливаемого на большинство легковых автомобилей, довольно простое и отдаленно напоминает подшипник увеличенных размеров. ШРУС состоит из следующих деталей:

• цилиндрический корпус с наружной обоймой в виде продольных либо радиальных канавок;
• шарики из прочной углеродистой стали – 6 шт.;
• сепаратор, удерживающий шарики на своих местах;
• внутренняя звездообразная обойма;
• корпус составляет единое целое со шлицевым ведущим валом («ручка» гранаты), соединяющимся с приводом коробки передач или передней ступицей.

В машине с ведущими передними колесами каждый привод представляет собой вал с двумя шарнирами – внутренним и наружным (общее число гранат – 4 шт.). Первый расположен возле коробки скоростей и компенсирует колебания подвески в вертикальной плоскости. Второй стоит рядом с колесом и обеспечивает передачу крутящего момента при любом угле поворота.

Чтобы граната фиксировалась на приводном валу, конструкцией предусматривается специальное стопорное кольцо, размещенное позади внутренней обоймы. Снаружи от попадания грязи детали ШРУСа защищены конусообразным резиновым пыльником, сделанным наподобие гармошки. Края чехла крепятся к элементам гранаты затяжными хомутами.

Справка. Устройство внутреннего и внешнего шарнирного узла отличается формой канавок наружной обоймы. На первом 6 полукруглых пазов выполнены вдоль оси вала, во втором расположены радиально.

Теперь о том, как работает ШРУС:

1. Нормальное положение приводных валов – с небольшим уклоном в сторону ступиц. Когда автомобиль движется по неровностям, полуось вращается и колеблется в вертикальной плоскости, вызывая перемещение шаров по продольным канавкам внутренней гранаты.
2. Аналогичный процесс происходит в наружном шарнире – при повороте колеса шарики перекатываются в радиальных пазах вместе с сепаратором, а внешняя обойма изменяет положение относительно внутренней.
3. Крутящий момент передается от шлицевой части к наружной обойме и шарам, затем ко второй обойме и ведомому валу.

Главная задача ШРУСа – сохранение одинаковых угловых скоростей вращения колес при любом повороте. В отличие от заднего редукторного привода, граната в автомобиле работает в густой смазке, обильно покрывающей детали шарнира. Наиболее распространенный смазочный материал, применяемый в отечественных марках автомобилей, – «ШРУС – 4».

Характерные поломки

Смотреть галерею

Стоит отметить одну особенность – ШРУС внутренний левый («Логан» или ВАЗ у вас, не имеет значения) и правый изнашиваются втрое медленнее, нежели внешний. Связано это с тем, что на него воздействует намного меньшая нагрузка. Что касается поломок, то для внутренних и внешних они одинаковые. Самая частая – это естественный износ шариков в шарнире. Увеличиваются зазоры, шарикоподшипники приобретают форму яйца, что приводит к появлению посторонних звуков, хрустов, стуков.

Еще одна распространенная поломка – это разрушенный пыльник ШРУСа. Несмотря на то что он изготовлен из толстой и прочной резины, срок службы не очень большой. Дело в том, что работает весь механизм в непосредственной близости от дорожного покрытия. Следовательно, вся грязь, вода, химикаты обязательно попадут на резину. Она начнет высыхать, появятся трещины, что приведет к попаданию внутрь агрессивных веществ – воды, песка и прочих. Результат – очень быстрый износ шариков в механизме, стучит ШРУС, издает жуткие звуки.

Конструкция и принцип работы

Более подробную конструкцию и принцип работы ШРУСов рассмотрим на примере авто ВАЗ-2199.

Данное авто обладает передним приводом, поэтому в конструкции привода задействованы ШРУСы.

Внешний элемент у этого авто выполнен по типу «Бирфильд».

На конце приводного вала, идущего от коробки передач, имеется внутренняя обойма с 6 канавками.

Внешняя обойма на внутренней поверхности имеет канавки. Сама обойма соединена с валом, на котором имеются шлицы, вставляющиеся в ступицу колеса.

Внутренняя обойма входит во внешнюю и в имеющиеся канавки обеих обойм помещены металлические рабочие шарики. Чтобы шарики не выпадали, они вставлены в сепаратор.

Работает этот ШРУС так: при движении колесо за счет независимой подвески постоянно перемещается относительно кузова авто, при этом угол между приводным валом и валом, вставленным в ступицу, постоянно изменяется из-за неровностей дороги.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Можно ли откорректировать спидометр своими руками

Шарики, перемещаясь по канавкам, обеспечивают постоянную передачу вращения при смене угла.

Конструкция внутренней «гранаты», которая у данного авто имеет тип GKN, та же, что и внешней, но внешняя обойма несколько длиннее, это и обеспечивает изменение длины приводного вала.

Наезжая на кочку, угол на внешнем ШРУСе меняется, а само колесо идет вверх. При этом смена угла влияет на длину самого приводного вала.

В случае применения GKN ШРУСа, внутренняя обойма вместе с шариками может заходить вглубь внешней обоймы, тем самым изменяется длина вала.

Конструкция шариковых шарниров с делительными канавками очень надежна, но при одном условии. Они очень чувствительны к загрязнению.

Попадание внутрь «гранаты» пыли и песка приводит к ускоренному износу канавок и шариков.

Поэтому внутренние элементы данного сочленения должны быть прикрыты пыльниками.

Повреждение пыльника приведет к вытеканию смазки ШРУСа и попаданию внутрь песка.

Выявить проблему с данными элементами очень просто – при полном повороте колес и начале движения со стороны приводных колес будут слышны характерные щелчки.

ВАЖНО ЗНАТЬ: Почему хрустит ШРУС, диагностика и устранение неисправностей.

Инструменты и приспособления

Смотреть галерею

Для проведения работ вам потребуется стандартный набор инструментов – ключи гаечные рожковые, накидные, торцовые. Отвертки, домкрат, плоскогубцы – это все то, что должно быть у каждого в гараже. Но нужны и специальные инструменты. Например, съемники для рулевых наконечников. В том случае, если вы параллельно меняете шаровую опору, для нее тоже нужен съемник. Но если вы намерены только заменить внутренний ШРУС (левый или правый), то эти инструменты не потребуются.

Стоит отметить, что для ремонта нужен еще один ключ – на 30. Именно с его помощью нужно выкручивать гайку на ступице. Желательно, чтобы этот ключ имел большой рычаг, так как затяжка гайки производится с очень большим моментом. Также нужны противооткатные упоры под задние колеса, чтобы не позволить автомобилю переместиться. Наличие надежных опор также необходимо. И самое главное – крепкие тиски.

Отличия правого и левого ШРУСа

Abrashka » 26 май 2006, 11:49 » Сообщение №12809

Привезли ШРУСы, фирмы HDK. правый и левый абсолютно одинаковые. Это на самом деле должно быть так, или есть какие-либо отличия?

Admin » 26 май 2006, 11:54 » Сообщение №12813

Abrashka Наружные одинаковые

Правила оформления новых тем | Помощь семье Андрея Реквизиты Клуба | Клубные рамки

Сбор средств на хостинг Клуба’ 2013

Mazda Xedos 1992 Z6/2.0KF/MT/AC/biege leather/sunroof > Hyundai Sonata EF 2008 D1/2.7G6BA/MT/clima/black leather

Abrashka » 26 май 2006, 17:19 » Сообщение №12859

Чаще всего хруст в поворотах возникает из-за наружных ШРУСов? Или мень нужно и внутренние?

xlover » 26 май 2006, 17:28 » Сообщение №12861

даже не чаще а только изза наружных, те гранат в простонародии.

Abrashka » 26 май 2006, 20:27 » Сообщение №12879

Насколько я понял из материалов про ШРУСы, представленных на форуме, замена довольно-таки щепетильное дело. Большая ли вероятность того что при замене ШРУСа свернут голову еще чему-нибудь. Понятно, что все зависит от сервиса, но все же хотелось бы услышать ваше мнение.

xlover » 26 май 2006, 22:56 » Сообщение №12895

Абрашка, скажи мне, а откуда ты такой . мне чисто для себя интересно.) а зачем тебе эт знать ? ну свернуть тебе там ченить, разве эт твои траблы? вернут всё на место за их счет. а сама вероятность что свернуть еще чего нибудь – нулевая.

Добавлено им же спустя 10 минут 40 секунд:

зы. а можешь не говорить я уже знаю ..))

Abrashka » 27 май 2006, 07:16 » Сообщение №12903

Почему в электронном каталоге правая и левая граната различается? https://www.japancats.ru/mazda/details.asp?mdl >

Admin » 29 май 2006, 10:37 » Сообщение №12961

Abrashka Внимательно читай. Ты наружный ШРУС меняешь? Код детали G03722510 Внутренние G03722520 правый (в сборе с пром. валом) G03722620 левый

Правила оформления новых тем | Помощь семье Андрея Реквизиты Клуба | Клубные рамки

Сбор средств на хостинг Клуба’ 2013

Mazda Xedos 1992 Z6/2.0KF/MT/AC/biege leather/sunroof > Hyundai Sonata EF 2008 D1/2.7G6BA/MT/clima/black leather

Abrashka » 29 май 2006, 15:01 » Сообщение №12999

Точно, спасибо всем! Думаю, тема себя исчерпала.

Из статьи вы узнаете о том, что такое внутренний ШРУС (левый и правый) на автомобилях. Любая машина – это сложный механизм, который состоит из множества компонентов. И все они прямо или косвенно влияют на техническое состояние автомобиля, на комфортное пребывание в нем, безопасную езду. На всех машинах с передним приводом (или полным) имеется такая деталь, как ШРУС – шарнир равных угловых скоростей. На разных авто он может иметь индивидуальные размеры, форму, конструктивные особенности. Но общий принцип действия у всех шарниров равных угловых скоростей одинаков, независимо от того, установлен он на подержанном автомобиле ВАЗ или же на новом немецкого, американского, японского производства.

Подготовка к ремонту

Перед началом проведения работ вам нужно подготовить весь комплект запчастей:

1. Непосредственно ШРУС.
2. Пыльник ШРУСа.
3. Два хомута.
4. Смазку на основе графита.
5. Гайку ступицы.

Только после этого можно начинать проводить ремонт. Первым делом сливаете из коробки передач масло. Желательно слить все, так будет проще. По факту же достаточно вылить 2/3 от общего объема. В этом случае при вынимании шарнира не прольется масло из отверстий. Устанавливаете под задние колеса упоры. Затем при помощи молотка и подходящей выколотки расконтриваете гайку, выкручиваете ее, поднимаете ремонтируемую сторону и снимаете колесо.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

• низкое качество используемых смазочных материалов;
• некачественное изделие, которое может быть поддельным или бракованным;
• повреждение пыльника с последующим попаданием в него песка и грязи;
• плохие дороги;
• чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Демонтаж привода

Смотреть галерею

Чтобы снять привод с автомобиля, вам потребуется произвести еще несколько несложных действий:

1. Извлеките из наконечника рулевой тяги шплинт, разогнув его при помощи плоскогубцев.
2. Ключом на 19 выкрутите гайку. Если она не поддается, обработайте ее проникающей смазкой и повторите попытку через несколько минут.
3. Установите съемник на поворотный кулак, вращайте основной болт по часовой стрелке. При необходимости обстукивайте молотком. После нескольких оборотов должен выйти палец из кулака.
4. Выкрутите два болта, которыми производится крепеж шаровой опоры к ступице переднего колеса.
5. Вот и все практически, осталось только выбить легкими постукиваниями ШРУС передний левый (внутренний), и только после него — внешний.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Снятие и установка ШРУСов на привод

Смотреть галерею

Теперь настало время демонтировать шарниры с привода. Для этого можно использовать два метода – простейший и несколько сложнее. Отличие в том, используются тиски или нет, а также в том, планируете ли вы в дальнейшем применять шарниры по назначению. Если «нет» – это ответ на все вопросы, поставленные выше, то можно, взяв в одну руку весь привод, а в другую – тяжелый молот, наносить резкие и сильные удары до тех пор, покуда не слетит шарнир. Таким образом снимается как внешний, так и внутренний ШРУС.

Чтобы не держать в руке привод, можно использовать тиски. Установка должна производиться аккуратнее – все новое, не стоит портить. Ведь без труда можно повредить резьбу, а это отразится на вашей же безопасности. Поэтому тогда, когда набиваете шарнир на полуось, обязательно используйте деревянные проставки. Они позволяют исключить вероятность того, что повредится резьба. Обратите внимание на то, что необходимо установить сначала на полуось пыльники, а только после этого ставить ШРУСы.

ШРУС (граната) наружный 24 шлица для Нивы и Шевроле Нивы

Выбор гранат для автомобилей семейства Нива — дело, вызывающее множество вопросов.

Как узнать какая граната хрустит?

— Диагностика приводов вполне под силу любому Нивоводу. Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах. При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

ШРУСы с каким количеством количество шлицов выбрать?

— Гранаты на 22 шлица ставились в основном на карбюраторные Нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. На Шевроле Ниву всегда ставились гранаты на 24 шлица. Гранты на 24 шлица толще, чем на 22 и как следствие — крепче. Заводские оригинальные гранаты на 22 шлица давным давно не производятся. Считается, что в ступицах под 22 шлица больше мяса, но это не мешает им частенько ломаться. В свою очередь ни одной ступицы ИжТехно на 24 шлица нам так и не удалось сломать. Некоторые предпочитают оставлять внешние гранаты на 22 шлица как «слабое звено», которое проще всего заменить в полевых условиях.

Как заменить внутренние гранаты на 22 шлица гранатами на 24 шлица?

— Для того, чтобы перейти на внутренние гранаты на 24 шлица необходимо поменять дифференциал редуктора на 24 шлицевой либо установить блокировку на 24 шлица. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Как заменить наружные гранаты на 22 шлица гранатами на 24 шлица?

— Для того, чтобы перейти на наружные гранаты на 24 шлица необходимо поменять ступицы на 24 шлицевые, например ИжТехно. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Можно ли заменить сначала внутренние гранаты, затем через какое-то время внешние?

— Количество шлицов внутренних гранат и внешних никак не взаимосвязаны. Гранаты парами можно менять поэтапно: отдельно внутренние и отдельно наружные. Можно поменять сначала наружную гранату и ступицу с одной стороны, затем с другой.

Отлифтовал машину. Почему начали хрустеть внутренние гранаты?

— В гранах шарики со временем накатывают канавки. При изменении угла работы приводов новая траектория движения шариков пересекает эти канавки(старые траектории). Мы это чувствуем как хруст. При существенном изменении угла работы приводов(при лифтовке Нивы) следует заменить внутренние гранаты на новые. В подавляющем большинстве случаев хруст со временем не проходит. Даже если вы отлифтовали автомобиль и поездили на хрустящих шрусах — их можно продолжить эксплуатировать на другом авто с штатной подвеской.

Хрустит граната. Пора менять?

— Обычно хруст гранаты не означает скорую её кончину. Известны случаи, когда Нивы годами ездят на хрустящих гранатах. Хруст также может быть вызван повреждением пыльника и попаданием инородных частиц в гранату. В этом случае можно попробовать промыть ШРУС, заменить смазку с пыльником и продолжить эксплуатировать деталь.

Есть ли смысл устанавливать гранаты трипоидного типа?

— Единственный ощутимый плюс трипоидных гранат — меньшая цена по сравнению с шариковыми. Минусы — для лифтованных машин необходима доработка(расточка). НЕ является ШРУСом (шарниром равных угловых скоростей), а значит передаёт момент неравномерно(скорость вращения меняется трижды за оборот). Очень быстро в гранатах трипоидного типа появляется неприятный и вполне ощутимый люфт.

— Почему бы не купить привод в сборе?

Мы рекомендуем вместо штатных устанавливать усиленные валы приводов ValRacing. Они выполнены из торсионной стали, а следовательно отлично поглощают трансмиссионные удары, на дольше сохраняя тем самым гранаты. Из нашей практики: после замены валов приводов гранаты начинают жить гораздо дольше, чем раньше. Поломки в большинстве случаев связаны с повреждением пыльников.

— Устанавливать ли внешнюю пластиковую защиту пыльника?

Вреда от внешней защиты гораздо больше чем пользы. Инородные предметы, попадающие между этой защитой и пыльником, очень быстро уничтожают последний.

Оставить ли внешние пыльники или заменить? Какие пыльники приводов для Нивы посоветуете?

— Рынок пыльников довольно широк и динамичен. Нередко хорошая модель пыльников через какое-то время перестаёт производиться также качественно как раньше и наоборот. Мы стараемся держать в ассортименте только проверенные на личном опыте пыльники с адекватной ценой.

Монтаж привода

Смотреть галерею

Теперь настал ответственный момент – установка собранного привода на автомобиль. В этом нет ничего сложного, достаточно повторить все действия по разборке в обратном порядке. В общих чертах это будет выглядеть так:

Отличие привода правого переднего колеса от левого

Старые в Москве продаются свободно, не знаю, может в Питере с этим напряг?

В выборе приводов ничего сложного нет, обычно в магазинах на ценнике пишут, какой именно привод продаётся, правый или левый.

А количество шлицов изменили по-моему везде (на внутренней и наружной гранатах и на ломе), так что можно посчитать на внутренней, шлицы на виду.

vovan2140 В Ниве, как и в природе, нет ничего симметричного))) Приводы приблизительно одинаковы по длине — а именно сами валы и внешние ШРУСы одинаковы. Внутренние ШРУСы немного разные, т.к. сам редуктор не симметричен.

Фланец РПМ почти параллелен (в горизонтальной плоскости) балке и повернут вверх приблизительно на 5-7 гр. относительно горизонта.
