Как зарядить аккумулятор автомобиля в домашних условиях без зарядника

как зарядить аккумулятор автомобиля в домашних условиях без зарядника в горячую воду

Способы зарядить аккумулятор автомобиля при отсутствии зарядного устройства

Любому владельцу автомобиля знакома ситуация с разряженным аккумулятором. Надо ехать, а машина не заводится. Все знают, что нужно зарядить батарею и проблема будет решена. Но что делать, если нет такой возможности? То есть, зарядное устройство (ЗУ) отсутствует. Это может случиться по разным причинам. ЗУ могло сломаться, осталось в гараже далеко от вас или его просто нет. Что делать в этом случае? Как зарядить автомобильный аккумулятор без зарядного устройства? В этой статье мы разберём несколько примеров зарядки АКБ без зарядного устройства.

Что потребуется для зарядки аккумулятора при отсутствии штатного ЗУ?

Здесь следует рассуждать следующим образом. Что нам нужно зарядить? Автомобильный аккумулятор с номинальным напряжением 12 вольт и ёмкостью в среднем 50─70 Ач. Значит, нужен блок питания с выходным напряжением более 14 вольт, который выдаёт ток хотя бы 1 ампер. Хотя и 1 ампер мало для зарядки среднестатистической автомобильной батареи. Лучше если блок питания обеспечит 3─4 ампер.

И, конечно, вам потребуются средства для контроля электрических параметров при зарядке. Это амперметр и вольтметр. Проще и удобнее использовать мультиметр, который имеет режимы вольтметра и амперметра, а также много чего ещё.

Способы зарядки аккумулятора автомобиля без зарядного устройства

Прежде чем начать, хотелось бы сказать несколько слов о безопасности. Если вы не имеете опыта обращения с электричеством, то лучше, вообще, не заниматься действиями, описанными ниже (исключение составляет вариант с портативными АКБ). Лучше приобретите зарядное устройство для батареи в автомобильном магазине и сделайте зарядку цивилизованным способом. Если вашего опыта обращения с авто не хватает для этого, то лучше обратиться на станцию сервисного обслуживания к аккумуляторщикам.

При выполнении работ соблюдайте все меры предосторожности, требуемые при работе с электричеством. В случае зарядки АКБ самодельным зарядным устройством есть одна существенная проблема. Отсутствует контроль окончания зарядки. В большинстве фабричных зарядных устройств процесс прекращается автоматически, а в случае самодельного ЗУ вам придётся следить за этим самостоятельно.

Заряд АКБ с помощью портативного зарядного устройства

Сейчас таких портативных аккумуляторов в продаже имеется достаточно. Большинство из них можно отнести к категории пуско-зарядных. То есть, с их помощью можно завести мотор автомобиля, а также просто подзарядить аккумулятор. Чаще они используются в качестве пусковых устройств где-нибудь в походных условиях.

Портативное пуско-зарядное устройство

По функциональности такие зарядки можно подразделить на три группы:

В конструкции переносных пуско-зарядных устройств обычно присутствуют диодный мост, трансформатор (выпрямитель) и амперметр. В более дорогих устройствах есть различные виды защиты, а также возможность регулировки тока и напряжения. Профессиональные модели обладают большей мощностью, чем прочие (40─50 ватт). Кроме того, в них есть возможность заряжать сразу несколько аккумуляторов для автомобиля.

Использование зарядки от ноутбука

Теперь о том, как зарядить автомобильный аккумулятор без зарядного устройства зарядкой от ноутбука. Для этого потребуется зарядка от ноутбука, лампочка или резистор, медные провода. На изображении ниже схематически показано самодельное зарядное устройство с использованием зарядки от ноутбука.

Читайте также:

Почему не работает солнечная батарея

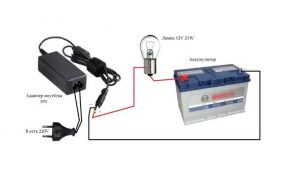

Схема зарядного устройства с использованием зарядки от ноутбука

В схеме указано сопротивление 10 Ом просто для примера в расчёте на ток в 2 ампера. Если вы хотите быстрее зарядить аккумулятор, уменьшайте сопротивление. Этим и удобен подстроечный резистор.

Таким способом можно полностью зарядить автомобильный аккумулятор. Нужно только контролировать окончание процесса. Для этого можно измерять напряжение на выводах. Если оно выше 14 вольт и не меняется, а электролит активно «кипит», то процесс можно останавливать. Это, конечно, всё приблизительно, но в таких условиях подойдёт.

Зарядка аккумулятора автомобиля от сети 220 вольт

Ещё один вариант зарядить АКБ без зарядного устройства похож на предыдущий вариант. Различия в том, что подключение делается не через адаптер, а напрямую из розетки. В качестве сопротивления используется лампа накаливания 220 вольт. Для выпрямления переменного тока в постоянный используется диодный мост. Схема такого подключения приведена ниже.

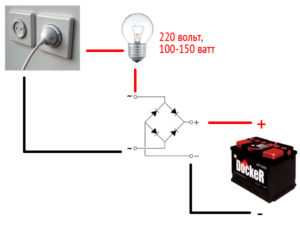

Схема зарядного устройства с диодным мостом

Как можно зарядить автомобильный аккумулятор без зарядного устройства?

Практически все водители сталкивались с проблемой разряженной аккумуляторной батареи. Причём подобные неприятности часто происходят в ситуациях, когда отсутствует возможность воспользоваться специальным прибором для восстановления АКБ. Следовательно, возникает вопрос: как зарядить аккумулятор без зарядного устройства?

Существует множество способов решения этой проблемы. И необязательно брать с собой автомобильную зарядку, ведь её можно сделать самостоятельно. Но стоит отметить, что процесс изготовления прибора представляет серьёзную опасность. Особенно это касается автомобилистов, которые не знают основы электротехники. Однако если в дороге сел аккумулятор, то, естественно, приходится искать решение, как зарядить его без зарядки.

Читайте также:

Как отключить защиту на аккумуляторе пылесоса

Восстановление работоспособности батареи своими руками – сложная и трудоёмкая задача, решение которой требует повышенного внимания и сосредоточенности на процессе. Во-первых, нужно соблюдать технику безопасности. Это связано с тем, что подручные средства, использующиеся для зарядки автомобильных аккумуляторов, провоцируют усиленное нагревание АКБ. Следовательно, неосторожное обращение с приборами может стать причиной возникновения пламени. Во-вторых, необходимо постоянно контролировать процесс зарядки. Грамотное регулирование осуществляется на основе периодических измерений на клеммах батареи.

Существует 5 основных методов, как зарядить аккумулятор, если нет зарядного устройства. Рассмотрим подробно каждый.

Используем блок питания ноутбука в качестве зарядного устройства

Многие автовладельцы не знают, как зарядить аккумулятор автомобиля без зарядного устройства с помощью блока питания ноутбука. А ведь это очень удобно – компактный портативный компьютер в современном мире есть с собой у каждого третьего водителя. Чтобы осуществить зарядку аккумулятора таким способом, необходимо собрать простую электрическую схему. Для этого нужны следующие компоненты:

Если рассматривать блок питания, то обычно он имеет следующие стандартные параметры: напряжение от 19–20 В, сила тока около 5 А и мощность 80 Вт. Под такие характеристики идеально подойдёт лампа накаливания, в баллон которой добавлен буферный газ. Речь идёт об обычной галогенной лампочке. Нельзя не отметить, что от её мощности напрямую зависит сила тока, которая не должна превышать 3,5–6 А.

Алгоритм сборки самодельного зарядного устройства с применением адаптера портативного компьютера выглядит следующим образом:

Нужно с большой аккуратностью осуществлять сборку такого прибора. В первую очередь необходимо соблюдать полярность клемм батареи. Если алгоритм сборки выполнен грамотно, то лампочка должна загореться. С помощью мультиметра рекомендуется проверять напряжение. Как только оно станет примерно 13,5 В, следует остановить процесс зарядки.

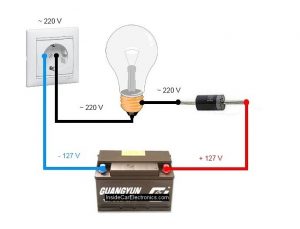

Заряжаем АКБ напрямую от сети через диод и лампочку

Выполнять зарядку с помощью диода и лампочки небезопасно, если не соблюдать основные правила. Нельзя трогать неизолированные участки провода!

Читайте также:

Фрикционные движения что это значит

Для сборки электрической схемы понадобятся следующие элементы:

Инструкция сборки зарядного устройства с применением диода и лампочки:

Диоды разрешается использовать со старой лампочки. Их количество может быть разным, но от этого зависит время зарядки. Если применять один диод, то оно составит 16 часов, а при двух – около 8–10 часов. Причём чем больше их использовать, тем интенсивнее будет проходить процесс потребления энергии.

Присоединять собранное устройство к сети нужно с большой осторожностью. Перед подключением важно тщательно проверить грамотность построенной схемы. Ошибки при сборке могут привести к поражению электрическим током. Поэтому такой способ рекомендуется применять исключительно водителям, которые имеют опыт в работе с электричеством.

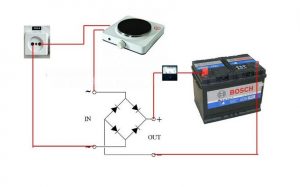

Заряжаем автомобильную батарею от сети через диодный мост и мощный электроприбор

Большинство водителей, подбирая, как лучше зарядить аккумулятор подручными средствами, отдают предпочтение данному способу. С помощью него осуществляется восстановление АКБ по такому же принципу, что и в предыдущем методе. Однако есть различие в схеме: используется диодный мост, который можно найти на компьютерных зарядках. Такая конструкция собирается самостоятельно. Для этого понадобится четыре выпрямительных диода. Необходимо уделить большое внимание их напряжению: оно должно быть таким же, как и на готовой конструкции.

Для сборки электрической схемы понадобятся следующие элементы:

Осуществлять сборку рекомендуется с использованием диодного моста с обратным напряжением не менее 40 В и силой тока 5 А. Причём располагаться такая конструкция должна на теплоотводе.

Касаться руками клемм в процессе зарядки строго запрещено.

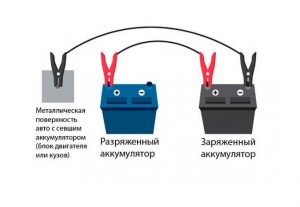

Прикуриваем свой автомобиль от машины соседа

Читайте также:

Не ожидал что будут км конденсаторы

Анализируя, чем можно зарядить аккумулятор, если нет зарядника, нельзя не отметить, что самый простой способ восстановить АКБ – использовать источник питания другого автомобиля. Это старый и проверенный метод. Но не все водители знают, как грамотно можно зарядить аккумулятор без зарядного устройства при помощи машины соседа.

При таком способе потребуется минимальное количество приспособлений:

Однако нужно уделить большое внимание их выбору. Провода должны иметь специальное сечение в районе 10 мм2 и быть оснащены резиновой оплеткой, также нельзя использовать повреждённые или слишком тонкие. Пластик может легко сломаться при отрицательной температуре. Поэтому перед тем, как зарядить автомобильный аккумулятор без зарядного устройства, необходимо осмотреть кабель на предмет неисправностей.

Алгоритм прикуривания АКБ от машины соседа:

Этот метод позволяет восстановить аккумуляторную батарею на непродолжительный срок. Осуществить полную зарядку с помощью прикуривания нельзя.

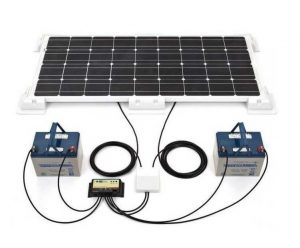

Заряжаем аккумулятор от солнечной батареи

Аккумулятор автомобиля может подвести в любой момент. Это, как правило, происходит в самых неподходящих местах. Следовательно, нельзя быть уверенным, что в ближайшее время проедет машина и владелец даст прикурить. Анализируя, как зарядить аккумулятор авто без зарядного устройства, ряд водителей выбирают батарею из солнечных панелей. С помощью такого прибора можно восстановить АКБ на время.

В основном все модели подобных панелей имеют силу тока, которая не превосходит значение в 1 А. Поэтому заряжать аккумулятор можно, не опасаясь за своё здоровье. Однако это займёт длительный промежуток времени. Если рассматривать определённые характеристики, то, чтобы поддержать оптимальный уровень заряда, достаточно моделей с 5–6 Вт и мощностью 30–60 В.

Рациональный вариант для АКБ – модуль порядка 1 м в длину и мощностью около 15 Вт при напряжении в 12 В. Также необходимо использовать контроллер, чтобы предохранить АКБ от перезаряда. Разместить солнечную батарею рекомендуется на крыше. Если размеры последней позволяют, то можно использовать несколько панелей.

Все разновидности солнечных батарей подключаются к аккумулятору двумя способами:

Если осуществлять подключение последним способом, то необходимо учитывать инструкцию производителя, так как каждая батарея имеет свои характеристики.

Как зарядить аккумулятор машины, если вы оказались без зарядного устройства

Любой автомобилист может оказаться в таких условиях, когда аккумулятор машины внезапно перестает работать, а возможности зарядить его от обычного зарядного устройства нет. Например, если автомобиль долго не использовался и стоял на автостоянке несколько месяцев, АКБ постепенно будет разряжаться и перестанет работать. Кроме этого, если оставить включенными фары, аккумулятор очень быстро «сядет» за ночь, и завести автомобиль просто не удастся. В таких случаях следует знать о том, как зарядить аккумулятор без зарядного устройства, используя способы, известные многим водителям.

Уточняем причину: диагностика

Если автомобиль не заводится, вначале следует точно выяснить, в аккумуляторе ли кроется причина. Для начала нужно обратить внимание на приборную панель. Если индикаторы на ней горят слабо, либо не горят вообще, значит, батарея точно «села». Хорошо, когда в приборную панель встроен вольтметр: в этом случае резкое снижение показателей напряжения будет свидетельствовать о проблеме с АКБ.

Также необходимо осмотреть и сам автомобильный аккумулятор. Все современные батареи снабжены индикатором зарядки, по цвету которого можно понять, разрядилась батарея, или нет. Когда индикатор горит красным цветом, значит, так оно и есть.

Если сел аккумулятор, это отразится и на характере звучания двигателя. Звук будет слабым, более монотонным и очень тягучим, с характерным пощелкиванием под капотом. При внезапном обнаружении каких-либо из этих признаков придется подумать над тем, как зарядить авто, если нет зарядки, проявив определенную долю смекалки и общительности.

Метод «прикуривания» от другой машины

Один из старых добрых способов привести в движение автомобиль — это попробовать подзарядить севший аккумулятор от АКБ другой машины, проезжающей мимо. Любой видавший виды автомобилист скажет, что при возникновении проблемы с тем, как зарядить аккумулятор без зарядного устройства, именно такой выход из положения является самым проверенным и правильным. Если беда с батареей приключилась во время пути, когда нет возможности добраться пешком до ближайшего центра технического обслуживания, другие автомобилисты охотно и с пониманием приходят на помощь.

При работе с аккумуляторами следует учитывать то, что внутри капота современных машин находится много разных электронных приспособлений. Важно добраться до АКБ, не повредив их. Хотя, по идее, производители учитывают возможность зарядки одного автомобиля от другого, и места для прикуривания должно быть достаточно. На батарее легко найти две клеммы: плюсовую и минусовую, причем, плюсовая клемма всегда выглядит больше.

Лучше всего использовать профессиональные провода с широкими зажимами и стандартными цветами, принятыми в электронике: красный провод — это «плюсовой» полюс, а черный — «минусовой». Широкие зажимы обеспечивают наилучшую степень контакта, а большое сечение профессиональных проводов наиболее правильно передает ток.

После того, как будет найден водитель, который согласится помочь, можно совместно перейти к следующим действиям:

Метод толкания автомобиля

Не менее старый и традиционный способ «раскачки» аккумуляторной батареи, позволяющий в короткий срок завести двигатель. Однако на современном этапе важно учитывать, что он подходит только для автомобилей, оснащенных механической коробкой передач.

Суть способа: после разрядки в любом аккумуляторе остается еще определенное количество энергии, которой должно быть достаточно для того, чтобы запустить стартер. Можно попросить о помощи людей, которые проходят мимо. Когда двигатель заведется, его следует не выключать сразу, а какое-то время ездить по дороге, чтобы максимально «раскачать» аккумулятор. Существуют и более экстремальные методы, как завести машину, если сел аккумулятор.

Как зарядить аккумулятор в экстренных случаях

Безусловно, такие способы могут выручить тогда, когда автомобилист находится в черте города или на оживленной трассе, где шансы встретить потенциальных помощников достаточно велики. Но как можно зарядить АКБ, если водитель оказался в каком-нибудь глухом месте, а аккумулятор перестал работать?

В данном случае существует несколько подручных методов «оживления» аккумулятора, например:

Любую обычную батарейку можно вынуть из фонарика, либо из телефона. Затем открыть капот машины и отыскать проводок, который ведет от АКБ к генератору, подающему нужный сигнал во время поворота ключа зажигания. Проводок следует разорвать, а на его место вставить батарейку. Автомобиль хорошенько подтолкнуть. Если есть возможность, лучше толкнуть его с горки, потом запрыгнуть в него на ходу и быстро повернуть ключ. Батарейку убрать после того, как двигатель заведется, не выключая его. Конечно, такой способ требует определенной быстроты реакции, но, когда нет другого выхода, может получиться абсолютно все.

Если аккумулятор свинцово-кислотный с жидкостью внутри, можно достать его из капота автомобиля и осторожно встряхнуть несколько раз для того, чтобы жидкие составляющие равномерно распределились по всему его корпусу. Разумеется, при этом важно соблюдать максимально возможную технику безопасности.

Изготовление самодельного зарядного устройства

Если у водителя есть достаточно времени и соответствующие условия, можно попробовать сделать простое устройство самостоятельно.

Изготовление самодельной зарядки увенчается успехом в том случае, если имеются такие составляющие:

Чем больше показатель мощности у лампочки, тем быстрее будет заряжаться АКБ автомобиля. Однако не стоит использовать лампочку с показателем мощности больше, чем 200 ватт: может перегореть не только полупроводник, но и батарея. Прикасаться незащищенными руками к любому элементу выстраиваемой цепи можно только в том случае, если она отсоединена от источника питания. Важно помнить о том, что цепь будет находиться под очень большим напряжением.

Полупроводниковый диод необходим для того, чтобы во время процесса зарядки переменный ток преобразовывался в постоянный. При составлении схемы нужно учитывать то, что диод будет забирать половину переменного тока, поэтому мощность горящей лампочки будет составлять вдвое меньше.

Продолжительность такой зарядки, в среднем, составляет около десяти часов.

Если в данный момент нет времени на то, чтобы заряжать аккумулятор в течение нескольких часов, а нужно срочно «оживить» его, можно воспользоваться очень простой схемой изготовления «быстрооживляющего» зарядного устройства.

Изготовление ЗУ с помощью «зарядника» от ноутбука

Для этого понадобятся:

Суть заключается в том, чтобы подать напряжение с зарядного устройства на аккумулятор. Для этого плюсовой полюс с внутреннего контакта зарядного устройства от ноутбука нужно подключить к мультиметру. Мультиметр, работающий в режиме амперметра, нужен для того, чтобы отслеживать, на каком токе идет зарядка. Далее «плюс» ведется с мультиметра к лампочке (в среднем, мощностью 20 Вт), а от лампочки проводок подсоединяется уже непосредственно на плюсовую клемму аккумулятора.

Минусовой полюс от зарядного устройства для ноутбука прямо подсоединяется к минусовой клемме АКБ.

Если собрать такую несложную схему, то быстро подзарядить аккумулятор автомобиля в домашних условиях можно в течение 30 минут.

Кстати, если аккумулятор разрядился на морозе, его работоспособность можно быстро восстановить, если просто занести его в теплое помещение. При этом не стоит торопиться и, тем более, нельзя проводить никаких экспериментов с использованием горячей воды или кипятка. Отогревать АКБ нужно осторожно и постепенно.

Любой опытный водитель всегда сможет ответить на вопрос о том, как зарядить аккумулятор автомобиля без зарядного устройства. Многие автомобилисты с удовольствием рассказывают об этом и делятся своим опытом с начинающими. Для того чтобы применить тот или иной метод, важно всегда учитывать такие факторы, как окружающая обстановка, возможность обратиться к кому-либо за помощью, а также собственная смекалка и изобретательность.

Как зарядить аккумулятор автомобиля без зарядного устройства

Вопрос о том, как зарядить аккумулятор автомобиля в домашних условиях без «зарядника», может возникнуть неожиданно. Любому водителю не помешает знать способы выхода из затруднительной ситуации с севшей батареей и варианты использования подручных средств для ее восстановления.

Как выявить разряженный автомобильный аккумулятор

В машине о сбоях в работе АКБ свидетельствует несколько признаков. При диагностике автомобиля они чаще всего появляются задолго до того, как транспортное средство станет непригодным к эксплуатации. Нужно постоянно держать их на контроле. Это поможет вовремя сделать профилактику и провести регламентные работы.

Основные показатели проблем с аккумулятором:

Способы зарядки аккумулятора автомобиля без зарядного устройства

Один из самых распространенных способов завести автомобиль при потере собственной электрической батареей заряда — «прикурить» авто от другой машины. Для этого лучше использовать специальные силовые провода. Но при их отсутствии выйти из положения можно, воспользовавшись скруткой нескольких проводников более тонкого сечения. Для соединения минусовых клемм подойдет открытый проводник — проволока, другие металлические изделия подходящей формы.

Когда соединить нечем, исправную батарею переставляют на место нерабочей и запускают двигатель. После старта и прогрева мотора источники питания быстро меняют местами. При этом работа машины на время смены узлов осуществляется от генератора.

Для большинства современных моделей такой способ не рекомендуется из-за высокой вероятности сбоя в работе или полного выхода из строя бортовой электроники и компьютера.

Если в неисправном автомобиле стоит механическая коробка передач, можно применять буксировку. Можно толкнуть или «дернуть» авто, чтобы запустить двигатель или отбуксировать к месту, где присутствует возможность восстановить батарею. При отсутствии рядом других транспортных средств нужно искать способ зарядить АКБ.

Заряд АКБ с помощью портативного зарядного устройства

Если владелец авто с разряженным аккумулятором имеет портативный прибор для зарядки и пуска, то проблема запуска двигателя решается быстро. В таких устройствах производители используют гелевые АКБ небольшой мощности или изделия из лития. Их чаще всего выполняют с переходником под прикуриватель и «крокодилами» для клемм.

В состав базовых моделей входят:

Более продвинутые конструкции содержат стабилизаторы, дополнительные фильтры, разные варианты защиты. Некоторые устройства поддерживают работу одновременно с несколькими авто и имеют мощность до 50 Вт.

Портативный прибор не предназначен для полного восстановления батареи. Его используют, чтобы завести авто или быстро подзарядить источник питания для дальнейшей его зарядки от генератора автомобиля во время работы двигателя.

Пользоваться переносным устройством просто:

Использование зарядки от ноутбука

Если под рукой есть ноутбук, то можно воспользоваться его блоком питания для пополнения автомобильной батареи. Дополнительно понадобятся:

От зарядки ноутбука нужно вывести два проводника. Следует подсоединить кабель внутрь штекера блока питания портативного компьютера для плюса, отрицательный провод сосредотачивается снаружи.

Собирают схему в следующем порядке:

АКБ будет готова к работе, когда напряжение на ее клеммах станет равно 14 В. Лучше, если при этом будет «кипеть» электролит. Схему можно разбирать и пытаться запустить мотор.

После такой подзарядки батарея нуждается в обслуживании в нормальных условиях с наличием полнофункциональных приборов и инструментов.

Зарядка от сети 220 вольт

Простое устройство для восстановления заряда батареи в авто от сети переменного тока 220 В можно собрать из диода и конденсатора. Полупроводниковый диод понадобится мощный, лучше с рабочим напряжением около 1000 В, но можно меньше. Емкость используют неполярную, пленочного типа, рассчитанную на 400 В и больше.

Ток зарядки зависит от значения емкости. Конденсатор выбирают из расчета 70-100 мА на 1 мкФ емкости. Можно использовать правила параллельного соединения конденсаторов для подбора требуемой величины.

Также для восстановления батареи в машине подойдет блок питания от ПК. Нужно подобрать вывод с напряжением 12 В. Чаще плюс — это желтый провод, минус — черный.

Чтобы поднять напряжение на выводах блока, нужно нагрузить низковольтные шины БП. Например, соединить зеленый провод с минусом схемы (любым черным проводником). При этом на желтом выводе появится увеличенное напряжение, которого хватит для подзарядки батареи.

Если блок питания уйдет в защиту, то зеленый провод нужно временно отсоединить и подключить вновь.

При помощи лампы накаливания

Если рядом есть сеть с бытовым переменным напряжением, электрическая лампочка на 220 вольт мощностью 40-100 ватт и полупроводниковый диод с допуском больше 3 А (например, IN5408), можно использовать еще один метод подзарядки автомобильного аккумулятора, если тот сел.

В этой цепи регулятором зарядного тока является лампочка. Чем она мощнее, тем больше будет проходить зарядов.

По возможности соединения лучше делать с помощью паяльника. После включения приборов в сеть 220 В работу схемы можно проверить по накалу лампы. Если она горит в полную силу, то зарядки нет. При нормальном функционировании интенсивность свечения будет снижена за счет подзарядки батареи.

Величину тока можно замерять, если включить в схему амперметр. Собранная цепь представляет собой однополупериодный выпрямитель.

С лампой накаливания можно собрать и более совершенную схему — выпрямитель двухполупериодный. Вместо одиночного диода следует использовать полный полупроводниковый мост. Последний бывает в готовом виде (например, в блоке питания компьютера) или делается из 4 отдельных диодов по мостовой схеме.

Лампу накаливания в этом случае можно взять 100-150 Вт.

Изготовление самодельного зарядного устройства

ЗУ выполняются по разным схемам. Для самостоятельного изготовления надежного полнофункционального устройства на 14,5 В можно использовать вариант с максимальным током 6 А с понижающим преобразователем DC-DC.

Кроме него для устройства понадобятся:

При расключении минус преобразователя DC-DC соедините с минусом своего автомобиля, а закончив присоединение отрицательных контактов, подключите плюс батареи к плюсовому выводу преобразователя. Диодный мост надежно закрепите на радиаторе.

Если есть хорошие навыки работы с электроникой, то можно реализовать и более сложные схемы. Такие ЗУ будут включать микроконтроллеры, обладать улучшенной защитой, системой индикации. Есть варианты зарядных устройств, которые используют разрядно-зарядные циклы.

Для подзарядки кислотных аккумуляторов с высокой емкостью делают мощные зарядки (24В, 120А).

Наиболее простые схемы имеют в своем составе в качестве основного узла силовой транзистор, который выполняет функцию стабилизатора выходного напряжения. Также есть модели импульсных, тиристорных и интеллектуальных ЗУ.

Меры предосторожности

Следует выполнять следующие правила:

Нужно помнить, что чем мощнее лампа накаливания, используемая в схеме, тем больше будет ток зарядки. Чтобы не допустить перегрузки АКБ, его при зарядке лучше держать ниже 3-4 А.

При самостоятельном сборе схем нужно подбирать все элементы в соответствии с требованиями, не допускать перегрева. Взорваться или загореться может не только сам аккумулятор, но и любой из электронных компонентов в цепи самодельной зарядки.

Каким образом зарядить аккумулятор автомобиля без зарядного устройства

С проблемой севшего аккумулятора сталкивались многие автовладельцы. Хорошо, если в этот момент под рукой есть зарядное устройство или рядом находится станция технического обслуживания. Но выйти из сложившейся ситуации победителем можно даже и при их отсутствии.

Признаки севшего аккумулятора

Важно вовремя определить, когда необходимо провести зарядку аккумуляторной батареи.

Некоторые аккумуляторы имеют цветовые индикаторы заряда, по которым можно судить о степени разряженности. Но понять, что батарея садится, можно и без них.

В первую очередь внимание нужно обратить на следующие признаки:

стартер тяжело крутит двигатель, может даже не провернутся;
свет на приборной панели сильно угасает;
при запуске напряжение на клеммах составляет менее 9 вольт;
мотор при дистанционном управлении запускается с опозданием;
значительно снижается яркость света фар;
не срабатывает электрический доводчик дверей и багажника;
при прогреве плавают обороты двигателя;
происходит самопроизвольное отключение аудиосистема после остановки;
нестабильно работает сигнализация;
раздаются щелчки и потрескивание под капотом.

Если вы поняли, что батарея села, придется заняться его подзарядкой. Далее речь как раз пойдет о том, как зарядить аккумулятор автомобиля без зарядного устройства в домашних и полевых условиях.

Способы зарядки батареи без зарядного устройства

Зарядить аккумулятор можно с помощью подручных средств, которые наверняка найдутся дома у каждого автовладельца. Устройство для зарядки несложно собрать самому, имея базовые знания по электротехнике и навыки в монтаже электрических схем. В крайнем случае придется попросить помощь у оказавшегося рядом автовладельца, чтобы подзарядиться от его машины прямо на дороге.

При помощи зарядки от ноутбука

При использовании в качестве зарядного устройства блока питания от ноутбука понадобятся:

автомобильная лампочка мощностью от 10 до 20 ватт или резистор от 70 до 100 ом, мощностью до 100 ватт;
2 провода с медными жилами;
электромонтажный инструмент;
паяльник.

Действовать нужно следующим образом:

От блока питания вывести два провода: плюсовой с внутреннего контакта, а минусовой с наружного.
В разрыв плюсового провода припаять лампочку или резистор. Они служат ограничителями тока. Без них прибор выйдет из строя.
Минусовой провод подключить к отрицательному выводу автомобильного аккумулятора.
Если есть возможность, включить в цепь амперметр для контроля тока. При такой схеме он будет около 3 ампер.
Включить блок в сеть.

При наличии мультиметра контроль можно проводить измерением напряжения на клеммах. Когда оно достигнет 14 вольт и при этом электроплит будет активно выделять газ, «кипеть», зарядку прекращают.

Вместо зарядки от ноутбука можно воспользоваться ЗУ от шуруповерта.

От сети 220 вольт

Зарядить АКБ в домашних условиях можно и непосредственно от сети 220 Вольт. Для сборки устройства такой зарядки нужно приготовить:

два медных провода длиной по полтора метра;
мощный диод на ток более 5 ампер и напряжение не менее 400 вольт;
электрическую лампу накаливания с напряжением в 220 вольт и мощностью 100 ватт.

Порядок сборки:

Катод диода соединить с плюсом батареи, анод — с любым контактом лампы накаливания.
Второй провод от лампочки присоединить к вилке для включения в розетку.
Минус от аккумулятора к другому контакту вилки.

В этой схеме лампочку можно заменить бумажным конденсатором емкостью примерно 50 мкФ на напряжение более 400в. Электролитический конденсатор в этом случае не годится.

При нормальной работе такой схемы лампочка будет слабо светиться. Зарядный ток можно контролировать амперметром, включенным в схему последовательно.

Чтобы ускорить процесс зарядки, рекомендуется использовать несколько ламп, общая мощность которых может доходить до 500 ватт. При этом все лампочки соединяются параллельно.

При помощи диодного моста

Схема зарядки с использованием диодного моста практически не отличается от предыдущей, только вместо диода используется диодный мостик. Его можно приобрести в магазине или изготовить самостоятельно. Если на диоде используется один полупериод, то у мостика целых два полупериода пульсирующего тока. Таким образом, с помощью диодного моста время заряда сокращается вдвое. Диодные мостики подбираются на напряжение более 400 вольт и токи более 5 ампер.

От сварочного аппарата

Если дома есть сварочный инвертор, то им тоже можно воспользоваться для зарядки АКБ. Но для этой цели подойдет не каждое устройство. Сварочный аппарат должен обязательно иметь пуско-зарядную функцию, а еще — возможность регулировать параметры напряжения и тока.

Для подзарядки аккумулятора с помощью сварочного аппарата нужно сделать следующее:

Отрегулировать настройки напряжения и тока. Напряжение должно составлять 12 вольт, а сила тока — 5% от емкости АКБ.
Соединить инвертор с АКБ, учитывая полярность. В первую очередь подключается плюс и только после этого — минус.
Подключиться к розетке к бытовой розетки с напряжением в 220 вольт.
После завершения процесса зарядки сначала отсоединить минусовой, а затем плюсовой контакт.

От другого автомобиля

Когда надо ехать, а двигатель не заводится по причине севшей батареи, то быстро подзарядить ее можно прямо на улице от другого автомобиля.

При этом следует соблюдать правильный порядок действий:

Оба автомобиля расположить как можно ближе друг к другу.
Отключить все приборы и выключить двигатель машины помощника.
Соединить толстым кабелем плюсовые клеммы обеих батарей.
Вторым кабелем соединить минус батареи помощника с неокрашенным участком кузова машины, у которой сел аккумулятор.
Запустить двигатель заряжающего автомобиля на 15-20 минут, этого будет достаточно для запуска.
Заглушить двигатель и отсоединить минусовый, затем плюсовой провод.

После использовании данного способа при первой возможности следует провести полную зарядку аккумулятора.

Заключение

Содержание батареи в заряженном состоянии позволит избежать много неприятностей при эксплуатации авто. Нормальный срок службы АКБ составляет не менее 5 лет. Если аккумулятор начинает барахлить, то нет смысла его реанимировать. Чтобы автомобиль не подвел в самый неподходящий момент, АКБ лучше своевременно заменить.

Способы зарядить аккумулятор автомобиля при отсутствии зарядного устройства

Что потребуется для зарядки аккумулятора при отсутствии штатного ЗУ?

Способы зарядки аккумулятора автомобиля без зарядного устройства

При выполнении работ соблюдайте все меры предосторожности, требуемые при работе с электричеством. В случае зарядки АКБ самодельным зарядным устройством есть одна существенная проблема. Отсутствует контроль окончания зарядки. В большинстве фабричных зарядных устройств процесс прекращается автоматически, а в случае самодельного ЗУ вам придётся следить за этим самостоятельно.

Заряд АКБ с помощью портативного зарядного устройства

Портативное пуско-зарядное устройство

По функциональности такие зарядки можно подразделить на три группы:

Бытовые;
Профессиональные;
Комбинированные.

В конструкции переносных пуско-зарядных устройств обычно присутствуют диодный мост, трансформатор (выпрямитель) и амперметр. В более дорогих устройствах есть различные виды защиты, а также возможность регулировки тока и напряжения. Профессиональные модели обладают большей мощностью, чем прочие (40─50 ватт). Кроме того, в них есть возможность заряжать сразу несколько аккумуляторов для автомобиля.

Использование зарядки от ноутбука

Схема зарядного устройства с использованием зарядки от ноутбука

Таким способом можно полностью зарядить автомобильный аккумулятор. Нужно только контролировать окончание процесса. Для этого можно измерять напряжение на выводах. Если оно выше 14 вольт и не меняется, а электролит активно «кипит», то процесс можно останавливать. Это, конечно, всё приблизительно, но в таких условиях подойдёт.

Зарядка аккумулятора автомобиля от сети 220 вольт

Как зарядить аккумулятор автомобиля без зарядного устройства

Как выявить разряженный автомобильный аккумулятор

Основные показатели проблем с аккумулятором:

При попытке открыть авто охранная система работает неправильно — центральный замок заедает, двери открываются плохо, при нажатии кнопок брелока сигнализация реагирует медленно.
При сильном падении напряжения в бортовой сети после остановки двигателя может произвольно отключаться магнитола. Это часто проявляется, если владелец использует мощную акустическую систему.
Возникают проблемы с работой оптики. Свет фар становится тусклым. Освещение в салоне теряет интенсивность.
Наблюдаются изменения в процессе запуска мотора. Появляется «провал» после включения зажигания (с последующим нормальным вращением двигателя). При сильной потере заряда может раздаваться звук срабатывания втягивающего реле стартера без попыток мотора вращаться.
После поворота ключа в замке (нажатии кнопки старта) панель приборов гаснет, и в дальнейшем ничего не происходит.
Обороты двигателя в момент прогрева увеличиваются или снижаются произвольно.
Напряжение источника питания электрической сети автомобиля можно контролировать по приборам на панели, если они предусмотрены конструкцией. При отсутствии встроенных датчиков можно использовать любой переносной мультиметр для измерения значений напряжения на клеммах АКБ.

Способы зарядки аккумулятора автомобиля без зарядного устройства

Заряд АКБ с помощью портативного зарядного устройства

В состав базовых моделей входят:

амперметр, чтобы следить за током зарядки;
трансформатор (выдает нужное значение напряжения);
выпрямитель (для зарядки от сети переменного напряжения).

Пользоваться переносным устройством просто:

Нужно предварительно зарядить его от сети 220 В или от прикуривателя во время движения машины.
Подсоединить «крокодилы» к клеммам батареи в соответствии с указанной полярностью.
Включить устройство (замкнуть цепь).
Произвести запуск двигателя, если прибор рассчитан на требуемое количество ампер, или выждать, когда подзарядится АКБ.

Использование зарядки от ноутбука

лампочка или резистор нужного сопротивления;
провода;
инструменты.

Собирают схему в следующем порядке:

Минусовую клемму автомобильной батареи соединяют с выведенным от зарядки отрицательным проводом. Надежно закрепляют, чтобы обеспечить хороший контакт. От его качества зависит весь процесс подзарядки.
В разрыв плюсового участка включают автомобильную лампочку или резистор. Сопротивление последнего выбирается в зависимости от требуемого тока зарядки. Для 2 А понадобится 10 Ом. Для регулировки времени заряда воспользуйтесь подстроечным резистором.
Чтобы контролировать зарядный процесс, в схему последовательно включают амперметр. Но устройство для зарядки можно применять и в отсутствие измерительного элемента.

Зарядка от сети 220 вольт

Один провод от сети соединяют с конденсатором.
Второй вывод последнего подводят к аноду диода.
Его катод подключат к плюсу АКБ.
Минус аккумулятора — к свободному контакту вилки 220 В.

Если блок питания уйдет в защиту, то зеленый провод нужно временно отсоединить и подключить вновь.

При помощи лампы накаливания

Катод диода соединяют с плюсом батареи. К аноду полупроводникового прибора подводят один из контактов лампы накаливания. Диод следует выбирать с допустимым напряжением более 400 В.
Второй провод от лампочки соединяют с вилкой для включения в розетку.
Минус аккумулятора подводят к другому контакту вилки. Если вилки нет, то можно осторожно вставить зачищенные концы проводов в розетку, соблюдая правила техники безопасности.

Лампу накаливания в этом случае можно взять 100-150 Вт.

Изготовление самодельного зарядного устройства

Кроме него для устройства понадобятся:

КВРС 5010 — диодный мост;
охлаждающий радиатор для моста;
для подключения аккумуляторной батареи — «крокодилы»;
ТС 180-2 (понижающий трансформатор), можно использовать другие модели с мощностью от 150 Вт;
предохранители;
вилка на 220 В;
конденсаторы 50 В, 2200 мкФ;
амперметр.

Для подзарядки кислотных аккумуляторов с высокой емкостью делают мощные зарядки (24В, 120А).

Меры предосторожности

Аккумулятор для современного автомобиля — сложное техническое устройство. При его изготовлении применяются вредные химические вещества — свинец, мышьяк, серная кислота. При неосторожной работе можно отравиться парами и металлами, получить ожоги, вызвать возгорание и взрыв батареи.

Следует выполнять следующие правила:

Помещение должно хорошо проветриваться.
Поверхность кожи нужно прикрыть одеждой, глаза защитить очками.
Нужно воздержаться от курения, использования открытого огня, искрящих приборов.
Не допускать скопления газов, которые выделяются во время процесса.
