Как зарядить аккумулятор 24 вольта от зарядного устройства

Зарядится ли аккумулятор на 24 В, если зарядка на 12 В?

есть аккумулятор на 24 вольта, разряженный до 18 вольт, можно ли зарядить его зарядкой для 12-вольтового аккумулятора?

Нет, зарядкой на 12 В зарядить аккумулятор на 24 вольта невозможно. Наоборот остатки заряда аккумулятора разрядятся на внутреннем сопротивлении источника питания. И он окончательно “сдохнет”.

Чтобы шел заряд, напряжение зарядки должно быть больше 24 В. Пусть хоть на 0.5 В но больше. Это обязательное условие.

Если зарядное устройство мощное, можно приобрести преобразователь напряжения 12В/24В. Такие продаются, хотя и не часто.

А если зарядка трансформаторная, то проще всего перемотать трансформатор и сделать выводы и на 12В и на 24 В. Там нужно только посмотреть номиналы конденсаторов, чтобы были тоже на 24В. Те, которые обычно стоят в блоках на 12В имеют номинал 16В и могут сгореть.

Как подключить зарядное устройство к аккумулятору автомобиля 24 вольта камаз

Приходится ли вам использовать энергию стартового аккумулятора иначе чем для запуска двигателя? Если да, то вы подвергаете себя опасности. Пропустите момент, когда напряжение аккумулятора опустится ниже критического уровня и окажетесь обездвиженным посреди водоема. Останется звонить с просьбой о помощи на берег или уповать на проходящее мимо судно.

Гораздо разумнее установить дополнительный аккумулятор, подключить к нему бортовое оборудование и без опасений пользоваться отопителем, холодильником, эхолотом или музыкальным центром как на ходу, так и на стоянках. Но прежде чем это делать необходимо решить, как заряжать обе аккумуляторные батареи

Последовательно соединенные аккумуляторы

У последовательно соединенных аккумуляторов напряжение увеличивается, а емкость остается прежней.

Два последовательно соединенных 12-вольтовых аккумулятора заряжают 24-вольтовым зарядным устройством

Под нагрузкой износ старого аккумулятора усилится. После того как слабые ячейки израсходуют заряд, хорошие еще продолжать давать ток. Напряжение на разряженных ячейках упадет до нуля, а затем их полярность поменяется на противоположную (чаще всего это происходит в больших батареях). Последует неконтролируемы рост давления и температуры и наступит катастрофа.

Читайте также:

Фрикционные движения что это значит

Заменять батарею последовательно соединенных аккумуляторов рекомендуется целиком. Если меняете только один, состояние заряда всех аккумуляторов должно остаться одинаковым. Небольшую разницу устранит зарядное устройство на этапе абсорбции. При больших отличиях сильнее заряженный аккумулятор будет перезаряжаться, а в не дозаряженном начнется сульфатация.

Два последовательно соединенных 12-вольтовых аккумулятора заряжают 24-вольтовым зарядным устройством. Три – 36-вольтовым.

Параллельно соединенные аккумуляторы

Параллельно соединенные 12-вольтовые аккумуляторы заряжают 12-вольтовым зарядным устройством

При параллельном соединении аккумуляторов увеличивается емкость, а напряжение не меняется. Аккумуляторы в батарее должны быть одного типа и возраста, а соединяющие их кабели, короткими и толстыми, чтобы уменьшить падение напряжения.

Несколько параллельно соединенных 12-вольтовых аккумуляторов заряжают 12-вольтовым зарядным устройством. Время зарядки батареи при этом будет больше, чем отдельно взятого аккумулятора

Устройства зарядки нескольких аккумуляторов

Для одновременной зарядки нескольких групп аккумуляторов используют следующие устройства

Переключатели аккумуляторов

Два аккумулятора поочередно используются как сервисные. Не используемый остается в резерве для запуска двигателя. Переключатель соединяет оба аккумулятора параллельно для зарядки. Аккумуляторы можно заряжать одновременно или отдельно, меняя положение переключателя.

Проще всего два разных по назначению аккумулятора подключить к устройству зарядки с помощью ручного переключателя. Как правило используют рассчитанные на высокий ток четырехпозиционные модели. В положении 1 + 2 переключатель соединяет аккумуляторы параллельно, в остальных разъединяет их. Четырехпозиционный переключатель устанавливают на катерах и яхтах с двумя аккумуляторами, попеременно используемыми и для запуска двигателя, и для питания бортовой нагрузки

К переключателю не рекомендуется подсоединять дополнительную нагрузку со стороны аккумуляторов, чтобы не нарушать его изолирующие функции. Однако на практике для устройств 24-часой готовности (помпа, зарядное устройство и т.д.) делают исключение.

Читайте также:

Сколько стоит новый форд мондео

Генератор двигателя соединяют с переключателем или со стороны нагрузки, или со стороны сервисной батареи. В первом случае аккумуляторы можно заряжать вместе или по отдельности, но генератору нужна защита. Перевод ручки переключателя во время работы двигателя в положении OFF приведет к скачку напряжения, который может вывести диоды выпрямителя из строя. При втором способе опасности для генератора нет, но аккумуляторы будут заряжаться только одновременно.

Характеристики переключателей АКБ:

Система с ручным переключателем не застрахована от человеческих ошибок. Если во время работы генератора аккумуляторы разъединены, один из них не зарядится. Если соединены при заглушенном двигателе, оба разрядятся и в следующий раз двигатель не запустится.

Четырехпозиционный переключатель, попеременно подключающий стартовый и сервисный аккумуляторы встречается на катерах очень часто. Однако, если аккумуляторы разного типа, например, гелевый и с жидким электролитом, то один из них будет постоянно перезаряжен, а другой недозаряжен и оба раньше времени выйдут из строя.

Диодные изоляторы

Разделитель аккумуляторов используется для одновременной зарядки двух аккумуляторных групп

Изоляторы аккумуляторов используют свойство диодов пропускать ток только в одном направлении. Ток идет от источника зарядки к обоим аккумуляторам, а изолятор не дает ему проходить между аккумуляторами и предохраняет батареи от разряда.

Развязывающее реле

Развязывающее реле устанавливают между аккумуляторами. Реле срабатывает при повышении напряжения на одном из них

В отличии от диодного изолятора реле развязки не делит ток между аккумуляторами, а соединяет их параллельно. Реле срабатывает, и подключает второй аккумулятор, когда напряжение на первом превышает установленный порог. После того как напряжение снижается, реле размыкается и изолирует батареи. Развязывающее реле лишено недостатков диодного изолятора — падение напряжения на нем не превышает сотых долей вольта

Отдельная группа — бистабильные развязывающие реле. Они не потребляют ток в замкнутом состоянии и их удобно использовать для одновременной зарядки нескольких аккумуляторов от маломощных источников электрической энергии – солнечных панелей или ветрогенераторов.

Читайте также:

Как отключить защиту на аккумуляторе пылесоса

Контроллеры аккумуляторов

К этой группе относят управляемые микроконтроллером устройства на MOSFET транзисторах, падение напряжения на которых даже при максимальном токе не превышает 0,03-0,01 вольт.

В отличии от батарейных изоляторов и реле, пытающихся одновременно зарядить два разных аккумулятора микропроцессорный разделитель изолирует аккумуляторы. Источник зарядки получает реальное представление о состоянии заряжаемой батареи и скорость зарядки возрастает. После того как первый аккумулятор заряжен, подключается второй, и зарядка продолжается. Подробнее о современных зарядных изоляторах аккумуляторов.

Сравнительные характеристики переключателя, реле и делителя аккумуляторов:

Зарядка аккумуляторных батарей КАмаЗ

Зарядка аккумуляторных батарей может производиться при постоянном токе, постоянном напряжении или комбинированным способом.

Аккумуляторные батареи заряжают от источника постоянного тока. Положительный вывод аккумуляторной батареи подсоединяют к положительному полюсу источника тока, а отрицательный — к отрицательному. Зарядный ток устанавливают и поддерживают на одном уровне реостатом. Величина зарядного тока составляет ‘/ю емкости аккумуляторной батареи. При емкости аккумуляторной батареи 170 А-ч величина зарядного тока устанавливается 17 А. Прохождение электрического тока в зарядной цепи контролируется амперметром. Графики зарядки аккумуляторных батарей показаны на рис. 2.

Во время зарядки плотность электролита в аккумуляторах постепенно повышается и только к концу зарядки принимает постоянное значение. Зарядку аккумуляторной батареи продолжают до тех пор, пока плотность электролита и напряжение на выводах каждого аккумулятора не будут постоянными в течение 2—3 ч при одновременном обильном газовыделении во всех аккумуляторах.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Температура электролита по время зарядки возрастает, поэтому ее необходимо контролировать. Если температура электролита превышает 45 °С, то величину зарядного тока уменьшают наполовину или зарядку вообще прекращают до охлаждения электролита до температуры ниже 30 °С.

Плотность электролита и напряжение на аккумуляторах измеряют в начале зарядки через 2—3 ч, а в конце зарядки — через каждый час.

Читайте также:

Не ожидал что будут км конденсаторы

Во время зарядки уровень электролита в аккумуляторах поддерживают доливкой дистиллированной воды.

В конце зарядки плотность электролита, приведенная к 15 °С, должна соответствовать (в зависимости от климатического района эксплуатации) значениям, указанным в табл. 58. Если плотность электролита в конце зарядки аккумуляторной батареи отличается от нормы, то при повышенной плотности в банки аккумуляторов доливают дистиллированную воду, а при пониженной — раствор серной кислоты плотностью 1,40 г/см3. Перед доливкой часть электролита из аккумулятора отбирают резиновой грушей. У отремонтированной аккумуляторной батареи напряжение каждого аккумулятора, измеренное нагрузочной вилкой Э-107 с включенным сопротивлением в течение 5 с, должно быть не менее 1,78 В.

Ремонтное предприятие гарантирует срок работы аккумуляторных батарей после ремонта для аккумуляторов с сепараторами из мипласта или мипора 12 мес при наработке автомобиля не более 25 тыс. км, а с двойными сепараторами (со стекловойлоком) — 16 мес при наработке автомобиля до 40 тыс. км.

Все мы знаем, что АКБ является очень важным составляющим элементом в автомобиле. Она даёт энергию, необходимую для запуска двигателя. Благодаря ей становится возможной работа электрических элементов и узлов при заглушенном ДВС. От её качества и состояния зависит, заведёте ли вы свою машину морозным зимним утром. На какой срок без опаски оставите железного друга на стоянке, уезжая в длительную командировку, и многое другое. Но какой бы надёжной ни была ваша АКБ, вечно без подзарядки работать она не сможет. Генератор не способен полноценно поддерживать её жизнедеятельность. Так, например, при нерегулярной эксплуатации автомобиля в зимнее время года или после долгосрочного хранения происходит постепенная разрядка, что может отразиться на запуске двигателя в самый неудачный момент. Любой накопитель требует периодической подзарядки. Не следует допускать его разрядки в ноль.

В данной статье мы разберём, как подключить зарядное устройство к аккумулятору автомобиля, и всё, что с этим связано.

Подключение зарядного устройства авто к аккумулятору: подготовка

Перед зарядкой необходимо определить, к какой из двух категорий относится ваша АКБ:

Обслуживаемые – имеют доступ к банкам, в которых находится электролит. Здесь следует заранее проверить его уровень и при отсутствии долить дистиллированную жидкость. Если ваш опыт не позволяет произвести подобную процедуру, то лучше обратитесь к специалисту. Также необходимо проверить, присутствует ли на аккумуляторе отверстие для отвода газов. Если его нет, открутите все крышки (это удобнее сделать пятирублёвой монетой).
Необслуживаемые – не требуют такого пристального внимания, но они и не ремонтопригодны. В них нет крышечек и, соответственно, доступ к электролиту закрыт. В любом случае необходимо ознакомиться с инструкцией от производителя.

Следующим шагом станет выбор места. Требуется помещение с хорошей вентиляцией, чтобы выделяемый водород тут же удалялся.

Проследите, чтобы поблизости не было горючих жидкостей. Помните, водород взрывоопасен!

Последний шаг в подготовке – уберите с поверхности пыль и грязь, а клеммы при необходимости зачистите наждачной бумагой.

Какие параметры нужно выставить на зарядном устройстве

Сначала разберём существующие типы ЗУ. Они делятся следующим образом:

Автоматические. Не требуют постоянного внимания, самостоятельно уменьшают напряжение.
С неизменным напряжением. Сила тока регулируется вручную.
С неизменным током. Напряжение меняется регулятором. Необходимо следить, чтобы электролит не закипел.

При настройке силы тока вручную используем следующие значения: 1/10 от ёмкости АКБ. Если ёмкость равна 100 Ач, то заряд выставляем 100 Ач/10. Рекомендуется производить зарядку непрерывно не менее 12–14 часов.

По окончании процесса обесточиваем приборы и отсоединяем провода от клемм в последовательности: сначала минус и только потом плюс.

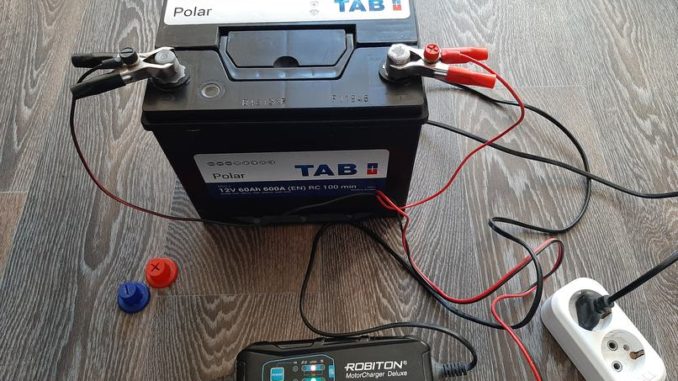

Как подключить зарядку к аккумулятору – полярность прежде всего!

Практически все автомобилисты знают, как подключить зарядное устройство к аккумулятору, но мы всё же остановимся на этой теме подробнее. Любая незначительная ошибка здесь может повлечь за собой большие проблемы. Действуем пошагово:

Убеждаемся, что место соответствует технике безопасности.
Определяем полярность!
Отсоединяем провода автомобиля от АКБ: сначала красный провод, потом чёрный.
Выкручиваем крышки банок (если нет газоотвода). При этом избегайте попадания электролита в глаза и на открытые участки кожи.
Подсоединяем чёрный провод к минусовой клемме, а затем красный к плюсовой.
Выставляем необходимое напряжение (желательно минимальное, иначе вы сокращаете срок службы батареи).

Но у обоих методов есть огромный минус. Они не дают гарантий восстановления механизма. Никогда не применяйте эти способы без крайней нужды, иначе рискуете испортить работающую вещь. Кроме того, есть опасность загубить проводку автомобиля.

Таким образом, зная, как правильно подключить зарядное устройство к аккумулятору, вы обезопасите себя и свой автомобиль.

На что обращать внимание при заряде аккумулятора

После того как вы подключили зарядное устройство к аккумулятору, не стоит оставлять его надолго без присмотра. Подобная халатность может привести к пожароопасной ситуации! Для избежания подобных неприятностей рекомендуем обратить внимание на следующие нюансы:

Необходимо следить, чтобы температура не поднималась выше нормы. Это может привести к выкипанию жидкости.
Уровень электролита не должен оставаться неизменным.
Нельзя допускать нахождения в рабочей зоне горючих жидкостей и захламления пространства.
Нужно держать приборы на отдалении друг от друга (на длину всего провода) и не располагать их один над другим.

Знание правил о том, как подключить зарядное устройство для автомобильного аккумулятора, никогда не будет лишним, а применение современных умных девайсов сведёт любой риск к минимуму.

Как понять, что батарея заряжена полностью

Конечно, очень важно знать, как правильно подключить зарядку к аккумулятору машины, но иногда важнее уметь определять, когда её нужно отсоединить. Чаще всего для заряда достаточно 12–14 часов, но всегда есть исключения из правил.

Для определения степени заполнения ёмкости присутствуют специальные индикаторы, меняющие цвет в зависимости от величины заряда. Так индикатор, горящий красным, показывает, что прибор разряжен, а яркий зелёный цвет говорит о хорошем напряжении. Помимо этого, степень наполнения накопителя можно определить следующим образом:

На поверхности электролита появляются пузырьки – такой процесс называют кипением. Здесь раствор переходит в газообразное состояние. Если у него не будет возможности выйти через газоотвод или открытые крышки, то возможен взрыв агрегата.
На ЗУ тоже есть свой индикатор. На одних это несколько загорающихся лампочек, на других шкала и так далее. Вариантов может быть много (читайте инструкцию производителя). На самодельные приспособления автолюбители устанавливают амперметры. Они позволяют не только отслеживать, но и контролировать уровень заряда. А современные электронные девайсы делают это автоматически.
Если вы не доверяете штатным показателям, то можно воспользоваться специальным прибором, например, вольтметром.

Теперь вы знаете, как подключить зарядное устройство к аккумулятору, какие правила необходимо соблюдать, чего нужно опасаться и как пользоваться зарядным устройством для аккумулятора. Помните, что правильный уход и своевременная подзарядка отведут от вас лишние неприятности и сберегут деньги.

нужно помнить, подключая ПЗУ для запуска:

При запуске стартовый ток имеет высокую динамику изменения. Статическое положение стартера автомобиля фактически соответствует режиму короткого замыкания. В этот момент через стартер протекает максимальный ток. Он же именуется пиковым. Как только стартер тронулся с места, требуемый для его дальнейшей раскрутки ток резко падает. Все это происходит в доли секунды. Для понимания: самая популярная из трансформаторных ПЗУ марки BestWeld модель Autostart 620A имеет пиковый ток 560А. А предохранитель… всего на 200А. Данное устройство чаще всего используют все-таки не с легковыми автомобилями. Поэтому логично предположить, что отбираемый от них ток, возможно, не каждый раз достигает максимума в 560А, но уж 200А он превышает чуть не при каждом пуске в режиме 24В. И что? Предохранители запрашивают крайне редко. Все дело в том, что пиковые токи свыше 200А длятся долю секунды – пластина предохранителя не успевает расплавиться.

И все-таки иногда горят. Чаще вместе с пластиной горит и та часть, на которую она крепится – т.н. держатель. Происходит это в тех случаях, когда силы тока ПЗУ не хватает для проворачивания стартера двигателя. Это, в свою очередь, возможно либо когда устройство подобрано очевидно слабое, либо – что совсем редко – двигатель в принципе не проворачивается (например, заклинило). Поэтому на мощных ПЗУ предохранители горят очень и очень редко.

Мы предлагаем розничным продавцам такую градацию пусковых токов (еще раз, условно — условнее не бывает):

До 200А – легковые автомобили с бензиновыми двигателями до 200 л.с.

До 400А – мощные легковые автомобили, внедорожники и микроавтобусы, включая с дизельными двигателями.

До 600А – грузовики, включая дизельные двигатели.

До 800А – мощные грузовики с дизельными двигателями.

Свыше 1000А – мощная специализированная техника с дизельным двигателем.

И еще разок: это очень ориентировочное соотношение. Избавление от неприятных сюрпризов возможно только одним путем: используйте заведомо более мощное устройство.

Здесь же напомню о режиме пуска. Объемные трансформаторные ПЗУ не имеют вентиляторов охлаждения. Их режим запуска – 3 секунды прокрутки стартера, несколько минут остывания (в зависимости от температуры). В противном случае трансформатор может расплавиться. Если требуется крутить стартер чаще и продолжительнее, лучше выбрать инверторное ПЗУ с вентилятором охлаждения.

Электропитание – источник вдохновения и камень преткновения

Зарядные и пуско-зарядные устройства не генерируют электроэнергию. Они ее только преобразуют. Поэтому возможности по запуску техники во многом зависят от имеющейся мощности источника электропитания.

Как я уже излагал выше, в режиме зарядки напряжение устройства должно быть выше напряжения батареи. Возьмем по максимуму. В режиме 12-вольтной зарядки инверторное ПЗУ Autostart i620-RUS при полностью выкрученной на максимум ручке тока дает на выходе напряжение 17В. А выдавать оно может до 80А (т.е. заряжать параллельно 4 12-вольтовых аккумулятора грузовика емкостью по 195Ач каждый!). При этом ему понадобилось бы:

17В * 80А / 0,8 / 0,85 = 2000ВА

Всего 2,0кВА! Т.е. 4 здоровых 12-вольтовых аккумулятора можно было бы заряжать от обычной розетки!

Если бы аккумуляторы были на 24 вольта (хотя общая тенденция на грузовиках заменять 1 24-вольтовую батарею на 2 последовательно соединенные 12-вольтовые):

34В * 80А / 0,8 / 0,85 = 4000ВА

В режиме запуска ситуация с напряжением на выходе обратная. Оно в момент запуска проседает относительно номинала. В 12-вольтовом режиме вплоть до 8,5 вольт. Но мы считаем все с запасом, поэтому будем исходить из предположения, что используем очень мощное ПЗУ, которое такой просадки в момент запуска не даст:

12В * 200А / 0,8 / 0,85 = 3529ВА

24В * 600А / 0,8 / 0,85 = 21 176ВА. 21кВА!

На самом деле, при пиковом токе 600А напряжение будет точно не 24В. У того же инверторного ПЗУ Autostart i620-RUS при 600А оно будет около 18В. Но все равно это мощность, кратно превышающая возможность бытовой розетки. Для таких задач ПЗУ можно подключать только к электрощиту соответствующей мощности. А такие бывают только на предприятиях.

В заключение по теме электропитания напомню, что у трехфазной техники расчетную мощность потребления нужно разделить на 1,73 (корень из 3). Поэтому не удивляйтесь, когда увидите, что трехфазная техника с более мощными выходными характеристиками имеет потребляемую мощность ниже, чем менее мощная однофазная.

Кипеть или не кипеть?

Начало кипения батареи WET – четкий признак того, что батарея хорошо зарядилась. Начало кипения батареи GEL – четкий признак того, что батарею можно выбросить.

Температура окружающей среды

Не последний показатель для ПЗУ, призванных работать на морозе. По этому показателю трансформаторная техника является абсолютным чемпионом. Фактически у трансформатора нет встречающихся в природе морозов, способных вывести его из строя. Скорее станут ломкими кабели электропитания и зарядки. У инверторных устройств такое ограничение есть. Компоненты имеют допуски по температуре эксплуатации. Так инверторные ПЗУ BestWeld рассчитаны на хранение при температуре не ниже 20С мороза. Вынести такое устройство из допустимой температуры на мороз до 40С и тут же начать эксплуатацию можно. Но если оставить не работающим при морозе ниже 25С, через какое-то время конденсаторы замерзнут, и устройство уже не включится, пока не согреется.

Для любой техники вынос с мороза в тепло является гораздо более серьезным испытанием, чем наоборот. Потому что при резком повышении температуры внутри образуется конденсат, угрожающий вызвать короткое замыкание. Поэтому, если уж такая необходимость есть, после перемещения в более теплое место технике нужно дать отстояться, чтобы испарился конденсат.

Тем не менее, в бытовом сегменте такие устройства теснят традиционные пуско-зарядки, оставляя последним сегмент автобаз, автосервисов и прочих организаций, профессионально обслуживающих автотехнику и ее батареи.

Рекомендуемый алгоритм подбора ПЗУ/ПУ

Требование к источнику. Если его (источника) рядом с автомобилем не ожидается, выбор по-любому сводится к бустеру на батарее. Если он есть, то его макс. мощность ограничивает возможности ПЗУ. Каким бы мощным ни было ПЗУ, но если доступный источник электроэнергии ограничен по мощности, то и ПЗУ преобразовать больше мощности источника не сможет. В этом случае выходом может быть только удлинение предварительной зарядки. Зачем тогда переплачивать за мощность, которую нельзя использовать?

Количество вероятных попыток подряд. Для автобаз и прочих организаций, где высока вероятность интенсивного использования (количества запусков) в течение короткого времени, бустер на батарее не подходит. Больше подходит классическое ПЗУ от сети. При этом инверторное ПЗУ с принудительным охлаждением предпочтительнее трансформаторного с пассивным охлаждением – количество запусков за тот же промежуток времени выше (т.е. ожидание между попытками меньше), а допустимое время непрерывного прокручивания стартера выше.

Для зарядки батарей инверторное устройство предпочтительней классических трансформаторных со ступенчатым изменением тока заряда. Но нужно убедиться, что данное устройство подходит для данного типа аккумулятора.

Если ожидается длительное нахождение на морозе самого устройства, нужно обратить внимание на соответствующую характеристику. Абсолютным чемпионом здесь будем трансформаторное ПЗУ – ему вообще никакие природные морозы не страшны. Инверторное устройство может выдержать умеренные морозы. Содержащие батарею бустеры для длительного нахождения на сильном морозе не предназначены – их собственная батарея замерзнет.

как зарядить аккумулятор автомобиля зарядным устройством 24в

Ближе к концу осени у автомобилистов нередко возникает вопрос качественной зарядки аккумулятора. Как же это делать для достижения наилучшего результата?

Свинцовые аккумуляторные батареи заряжаются от источника «выпрямленного» (постоянного) тока. Для этого годится любое устройство, позволяющее регулировать ток или напряжение зарядки, при условии что оно обеспечивает увеличение зарядного напряжения до 16,0-16,5 вольт. В противном случае зарядить современную 12-вольтовую батарею полностью, до 100 процентов ее емкости не удастся.

Для зарядки положительный вывод зарядного устройства соединяется с клеммой (+) аккумулятора, а отрицательный вывод — с клеммой (-).

Существуют два режима зарядки: режим неизменности тока и режим неизменности напряжения. По своему влиянию на продолжительность жизни аккумулятора эти режимы равнозначны.

Зарядка в режиме неизменности тока. Аккумулятор заряжается при токе, сила которого составляет одну десятую часть от номинальной емкости при двадцатичасовом разряде. То есть, для аккумулятора, имеющего емкость 60 А/ч (ампер в час), нужен зарядный ток 6А. Недостаток этого режима зарядки состоит в необходимости неоднократного (через каждые 1-2 часа) контроля величины тока и его регулирования, а также сильное выделение газов в конце процесса.

Для того чтобы снизить газовыделение и обеспечить более полную заряженность аккумулятора полезно применять постепенное уменьшение силы тока по мере повышения напряжения заряда. При достижении напряжением значения 14,4 вольт ток заряда нужно уменьшить наполовину до 3 ампер (для аккумулятора, емкостью 60 А/ч) и продолжать зарядку, пока не начнется газовыделение.

В современных аккумуляторах, не снабженных отверстиями для доливки воды, после увеличения напряжения зарядки до 15 вольт полезно еще раз уменьшить зарядный ток наполовину — до 1,5 ампер (для аккумулятора, емкостью 60 А/ч).

Полностью заряженным аккумулятор можно считать, если напряжение и ток зарядки остаются неизменными 1-2 часа.

У так называемых необслуживаемых аккумуляторов состояние полной заряженности наступает при значении напряжения, равном 16,3-16,4 вольт (разница зависит от качества электролита и состава сплавов, из которых сделаны решетки).

Зарядка в режиме неизменности напряжения. При использовании этого метода уровень заряженности аккумулятора в конце процесса зависит от величины напряжения зарядки, выдаваемого зарядным устройством. Так после непрерывной 24-часовой зарядки при значении напряжения 14,4 вольт 12-вольтовый аккумулятор будет заряжен до 75-85% от своей емкости, при значении напряжения 15 вольт — до 85-90%, а при 16 вольтах — до 95-97%. Полностью за 20-24 час. аккумулятор заряжается при подаче на него напряжения 16,3-16,4 вольт.

В зависимости от емкости и внутреннего сопротивления аккумулятора в момент начала зарядки сила проходящего через него тока может превышать 50 ампер. Поэтому во избежание выхода его из строя в зарядных устройствах предусмотрено ограничение максимального тока до 20-25 ампер.

В процессе зарядки напряжение на клеммах аккумулятора постепенно достигает значения напряжения зарядного устройства, а сила тока заряда уменьшается почти до нуля (при условии что величина напряжения зарядки меньше напряжения, при котором начинается выделение газов). Таким образом зарядку можно производить без постоянного внимания человека. Показателем окончания зарядки здесь считается увеличение напряжения на клеммах аккумулятора до 14,3-14,5 вольт. В это время обычно включается зеленый световой сигнал, показывающий момент достижения требуемого напряжения и окончания процесса зарядки.

На практике для нормальной зарядки (до 90-95% емкости) необслуживаемых аккумуляторов современными зарядными устройствами с максимальным напряжением 14,4-14,5 вольт обычно требуется время более 24 часов.

Зарядка аккумулятора на автомашине. На автомашине аккумулятор подзаряжается в режиме неизменного напряжения во время работы двигателя. По договоренности с изготовителями аккумуляторов автопроизводители устанавливают в генераторах напряжение зарядки 13,8-14,3 вольта — меньшее, чем напряжение, при котором происходит интенсивное газовыделение.

При понижении температуры воздуха возрастает внутреннее сопротивление аккумулятора, из-за чего эффективность его зарядки в режиме неизменности напряжения уменьшается. По этой причине аккумулятор на автомашине полностью возможно зарядить не всегда, а в зимнее время при напряжении на клеммах 13,9-14,3 вольта и включенных фонарях дальнего света заряженность АКБ не превышает 70-75%. В связи с этим зимой в условиях низких температур, небольших расстояний пробега автомобиля и частых пусках холодного двигателя полезно хотя бы раз в месяц заряжать аккумулятор в помещении с применением зарядного устройства.

Контроль плотности электролита. У только что заряженного аккумулятора показатель плотности электролита в каждой банке должен находиться в пределах 1,27-1,29 г/см3. По мере расхода заряда плотность постепенно снижается и у аккумулятора, разряженного наполовину, составляет 1,19-1,21 г/см3. При полном разряде плотность электролита доходит до 1,09-1,11 г/см3.

У нормально заряженного аккумулятора, не имеющего внутренних коротких замыканий, показатель плотности электролита во всех банках примерно одинаков с расхождением не более 0,02 г/см3.При возникновении внутреннего замыкания в какой-либо из банок плотность электролита в ней будет ниже, чем в остальных, на 0,10-0,15 г/см3.

Плотность электролита и других жидкостей измеряют прибором, который называется ареометром. Для различных жидкостей у ареометра имеются сменные денситометры (от латинского слова densum — плотность, густота, вязкость).

Во время замера плотности ареометр по возможности нужно держать так, чтобы поплавок не касался стенки трубки. Вместе с этим измеряется температура электролита, и плотность вычисляется из расчета, что его температура равна +25°C. Для этого показание ареометра увеличивается или уменьшается на значение, которое берется из таблицы, приводимой в соответствующей спецлитературе.

Если напряжение рабочего цикла на аккумуляторе будет менее 12,6 вольт, а плотность электролита — менее 1,24 г/см3, следует проверить напряжение на клеммах при работающем двигателе и поставить аккумулятор на зарядку.

Регулярно выполняя эти несложные действия, можно добиться долговременной и безотказной работы аккумулятора в любое время года.

Как правильно заряжать аккумулятор автомобиля.

Скорее всего, каждый автовладелец со стажем не менее трёх лет сталкивался с ситуацией, когда он не смог завести свою машину по причине того, что аккумулятор полностью разрядился. Вы можете спросить, почему стаж не менее трёх лет? А потому, что средняя продолжительность жизни аккумулятора составляет 3 года. Хотя в отдельных случаях возможна более длительная эксплуатация аккумулятора, но это уже зависит от того, насколько качественно и вовремя он обслуживался.

Правила безопасности при зарядке автомобильного аккумулятора.

Не рекомендуется производить зарядку в жилом помещении по причине того, что из аккумулятора выделяются взрывоопасный газ. Это актуально для обслуживаемых АКБ с пробками.

По этой же причине запрещается курить или производить любые другие работы с открытым огнем или искрообразованием.

Сначала подключается зарядное устройство к клеммам батареи, а потом уже оно включается в сеть. Отключение производится в обратном порядке. Сначала отключаем зарядное устройство (ЗУ) от сети, затем отключаем клеммы. Такой порядок действий позволит избежать образования искры при подключении ЗУ.

В обслуживаемых аккумуляторах обязательно выкручиваем все пробки. Это удобно сделать с помощью обычной монеты номиналом 2 или 5 рублей. После выкручивания пробки нужно положить обратно в отверстия, но не закручивать. Такое положение пробок позволит свободно выходить газам и одновременно защитить батарею от возможного попадания во внутрь неё пыли и грязи. Также это уменьшит потерю электролита при его испарении.

Перед выкручиванием пробок обязательно стираем всю пыль и грязь с рабочей поверхности аккумулятора. Это также позволит избежать попадания грязи во внутрь батареи.

Если же зарядка производиться в квартире, то необходимо это делать на балконе с открытым окном или в помещении, где есть вытяжка, например, туалет.

Как определить заряжен или разряжен аккумулятор

Это можно определить по напряжению на контактах и по плотности электролита.

В полностью заряженном аккумуляторе (100% заряда) напряжение на клеммах должно быть 12.7В. В разряженном соответственно 11.7В (0% заряда). Следовательно, каждые 0.1В — это 10% заряда. Эти значения актуальны для температуры аккумулятора 20-25 градусов.

Например, напряжение на контактах равно 12.2В, следовательно, заряд составляет 50%.

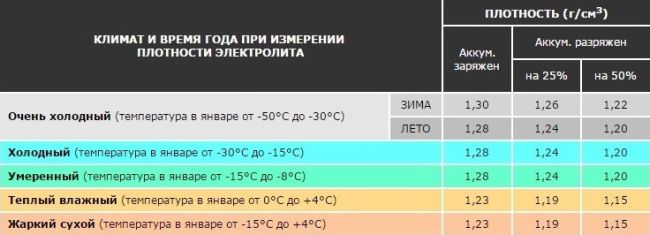

Второй более точный способ определить степень заряда — это определение по плотности электролита. Данный способ подойдет только для обслуживаемых аккумуляторов, в которых есть возможность выкрутить пробки и добраться до электролита.

В качестве электролита в батареях применяют раствор серной кислоты, плотность которого измеряется в г/см3. При разряде плотность электролита снижается. Зная это свойство можно определить степень разряда батареи. Плотность определяется с помощью специального прибора – ареометра.

Плотность полностью заряженной батареи (100%) при 25 °с равна 1.27-1.28 г/см3.

Плотность полностью разряженной батареи (0%) при 25 °с равна примерно 1.1 г/см3.

Зная эти данные, можно вычислить, что примерно каждая сотая единица плотности равна 6% заряда (0.01 г/см3 =6%заряда).

Для примера плотность равна 1,24 г/см3, следовательно, степень заряда составляет 76%.

Перед проверкой плотности электролита обязательно отключаем зарядное устройство и ждем несколько минут. Плотность более точно определяется, когда из электролита не выделяется газ.

Каким током и напряжением следует заряжать аккумулятор

Напряжение заряда у АКБ, изготовленных по разным технологиям, отличается. Но есть общие требования, которые применимы к большинству аккумуляторов.

Самая оптимальная и безопасная зарядка — это выставить ограничение напряжения 14.7В, а силу тока 1/10 от ёмкости АКБ. Допустим ёмкость равна 70 (А*ч), тогда ток, выставляемый при заряде, должен быть 7 ампер.

Качество заряда АКБ и сила тока имеют обратную зависимость, то есть, чем меньше сила тока, тем качественнее будет заряжен аккумулятор и тем медленнее будет происходить его зарядка. Если есть время, то лучше выбрать силу тока еще меньше в размере 1/20 от емкости аккумулятора. Например, для батареи ёмкостью 70 (А*ч) это будет сила тока в 3.5А.

Для необслуживаемых батарей силу тока выбирают не более 1/20 от емкости аккумулятора. Другими словами, если ёмкость равна 60 Ампер*час, то сила тока должна быть 3А. Такая низкая сила тока обусловлена самой конструкцией АКБ. Так как АКБ необслуживаемый, то при кипении электролита выделяемому газу некуда будет выходить и батарею может разорвать давлением газа. Чтобы избежать кипения электролита и выбирают небольшие токи для зарядки.

По мере заряда напряжение будет расти до 14.7 В, а ток будет неизменен пока напряжение не достигнет этого значения. После того как напряжение достигнет значения 14.7В оно перестанет расти так как ограничено настройками ЗУ. При продолжении заряда теперь напряжение ограничено, при этом по мере продолжения заряда будет снижаться сила тока, пока не достигнет значения свидетельствующего об окончании заряда (примерно 1-0.5А). Если в течении двух трех часов сила тока не снижается, то можно считать, что аккумулятор заряжен полностью на данном режиме зарядки.

После окончания зарядки отключаем ЗУ и даем АКБ несколько минут постоять, чтобы электролит перестал выделять газ. Производим замеры плотности.

Если плотность электролита не достигла своих оптимальных значений 1.27-1.28 г/см3, то можно попробовать её поднять с помощью зарядки на более высоком напряжении. Для этого устанавливаем ограничение напряжения в 16.3В, а силу тока не более 1/20 от ёмкости аккумулятора. Силу тока можно выставить ещё меньше до уровня 0.5А. Так АКБ будет медленнее заряжаться, но таким образом снижаем вероятность кипения электролита, а значит риск разрушения пластин батареи. В таком режиме зарядки выдерживаем от одного до четырех часов. Время зависит от того, как быстро плотность электролита придёт в норму.

Если для зарядки используется автоматическое зарядное устройство, то оно само подбирает напряжение и силу тока.

Сколько времени необходимо заряжать аккумулятор

Существует 4 основных фактора влияющих на время зарядки АКБ.

Если для зарядки используется автоматическое зарядное устройство, то оно само определит, когда АКБ заряжена, отключится и сообщит о полном заряде какой-либо индикацией. При зарядке по мере заряда уменьшается разница между ЭДС аккумулятора и зарядным напряжением, вследствие чего снижается ток. При достижении силы тока примерно в 0.5А зарядное устройство прекращает зарядку.

Если заряд производится не в автоматическом режиме, то нужно дождаться момента, когда сила тока опустится до своего минимального значения (примерно 1- 0.5А) и останется на этом уровне около трёх часов не изменяясь. После этого можно отключать ЗУ и замерять плотность электролита.

Понять, что аккумулятор заряжен полностью, можно по двум признакам. Это достижение электролитом плотности 1,27 г/см3 и напряжения на клеммах батареи 12.7В. Замеры плотности и напряжения следует производить после отключения ЗУ и прошествии некоторого времени после зарядки. Нужно, чтобы электролит устоялся и перестал выделять пузырьки газа.

Последствия глубоко разряда АКБ и как его правильно зарядить после этого

При глубоком разряде происходит сульфитация пластин. Крупные кристаллы сульфата свинца (PbSO4) откладываются на положительно заряженных пластинах АКБ, тем самым забивая их. При этом сильно уменьшается площадь поверхности пластин, свободной от кристаллов сульфата свинца. Вследствие чего уменьшается ёмкость аккумулятора. Три, четыре полных разряда и практически все пластины будут забиты, а аккумулятор можно будет выкинуть.

При штатных режимах работы (заряд – разряд) — образуются кристаллы небольших размеров и при заряде они растворяются в электролите. Таким образом очищаются пластины и ёмкость АКБ восстанавливается. Этого не происходит если произошел глубокий разряд, так как при нормальной зарядке крупные кристаллы сульфата свинца практически не растворяются в электролите. В этом случае для их растворения нужно использовать другой режим зарядки.

Глубоко разряженный аккумулятор следует заряжать напряжением 16,2 — 16.3В и малой силой тока — 1-0.5А. В таком режиме зарядки возможно частичное восстановление его ёмкости. За один цикл восстановить ёмкость и поднять плотность электролита до 1,27 г/см3 не получится. Поэтому, когда электролит на малых токах начал кипеть, то заряд необходимо прекратить и дать отстояться 2-3 часа. После этого опять повторяем зарядку. Этот процесс повторяем несколько раз. Таким образом возможно поднять плотность электролита до состояния полностью заряженного аккумулятора.

Но не следует забывать, что напряжение выше 14.5В подходит не для всех АКБ. К таким относятся гелиевые и гибридные.

Как часто нужно подзаряжать аккумулятор?

Его следует заряжать минимум 2 раза в год, с периодичностью полгода (до зимы, после зимы).

Также после длительных простоев автомобиля, когда он долго не подзаряжался от генератора. Во время простоя АКБ сама по себе медленно разряжается, а также этому способствует включенная сигнализация на авто.

После глубокого разряда, когда забыли выключить фары или магнитолу и т.п.

Как заряжать аккумулятор

Как заряжать аккумулятор — этот вопрос рано или поздно встает перед любым автомобилистом, и наиболее часто это происходит в зимний период с приходом холодов и возросшей нагрузкой на аккумулятор.

Аккумулятор – это химический источник тока, состоящий из нескольких источников, собранных в батарею. Один элемент (еще одно название — банка) имеет напряжение 2,1 В. Они объединяются последовательно в количестве 6 штук. За счет объединения нескольких элементов в одну батарею получается напряжение 12.6 В. При запуске автомобиля стартером на него подается напряжение 12,6 вольта, но большого тока. Это дает возможность провернуть стартером коленвал двигателя.

Какие бывают аккумуляторы

Аккумуляторные батареи за более чем 150 лет со времени изготовления первой постоянно совершенствовались, но конструкция и принцип работы остались неизменными. Сегодня можно встретить различные виды, у которых различный состав электролита и материалы электродов.

Виды аккумуляторов:

1. Свинцовые:

2. Щелочные:

Щелочные АКБ имеют в качестве электролита щелочь. В стартерных аккумуляторных батареях применяются крайне редко. Щелочные батареи бывают:

Зарядные устройства для аккумулятора

Основное назначение зарядного устройства — зарядить аккумулятор. Зарядных устройств на рынке автотоваров много, нужно выбрать наиболее подходящее по функциям и стоимости.

По конструкции зарядные устройства подразделяются на группы:

Зарядные устройства для аккумуляторов бывают:

По выходному напряжению бывают:

Также зарядные устройства различаются по:

Для зарядки гелевых аккумуляторов требуется наличие у ЗУ специального режима. Кроме этих параметров зарядные устройства снабжают схемами защиты от перегрева, неправильного подсоединение клемм к выводам, интеллектуальными системами управления зарядкой.

Зарядка аккумуляторов

Чтобы правильно зарядить аккумулятор, делать это нужно в помещении, где есть вытяжка и желательно при комнатной температуре, так как при минусовой температуре процесс зарядки идет хуже. Было бы неплохо проводить полную зарядку два раза в год – осенью и весной. После долгого простоя в холодное время года — это обязательно, если вы заботитесь о долговечности работы своего аккумулятора.

Удобнее заряжать аккумулятор зарядным устройством, позволяющим регулировать напряжение и ток зарядки. Иначе на 100% зарядить батарею очень трудно. Если ваш зарядник не имеет специальных режимов, то придется самостоятельно регулировать ток зарядки и контролировать появления газов в конце процесса.

Для обеспечения полного заряда при достижении напряжения в 14,4 В ток снижается на половину и продолжается зарядка до тех пор, пока не начнется выделение газов. В современных аккумуляторах при достижении напряжения зарядки до 15 В полезно уменьшить зарядный ток еще в два раза.

Полностью заряженным считается аккумулятор, у которого ток зарядки и напряжение не будут меняться в течении 1-2 часов. У необслуживаемых АКБ состояние полной зарядки наступает при напряжении 16,3- 16,4 В.

У автоматических зарядников не требуется часто контролировать ток и напряжение заряда. Когда процесс зарядки батареи подходит к концу, будет увеличиваться внутреннее сопротивление батареи и соответственно будет снижаться ток заряда. При падении тока зарядки до 200 мА процесс останавливается полностью.

Как определить заряжен или разряжен аккумулятор

Это можно сделать двумя способами:

Правила безопасности при зарядке аккумулятора

При зарядке аккумулятора нужно соблюдать требования техники безопасности:

Как зарядить аккумулятор

Пошаговая инструкция как зарядить аккумулятор:

У обслуживаемых аккумуляторов перед подсоединением зарядника нужно выполнить:

Как заряжать постоянным током

Для зарядки постоянным током используется зарядные устройства с возможностью постоянной поддержки тока зарядки. Используются две ступени зарядки.

Первая ступень – ток зарядки равен 10% от емкости батареи (если емкость 60 А-ч – ток зарядки – 6А). Вторая ступень – ток зарядки 5% от емкости батареи. Она используется для устранения негативных факторов, которые возникают при зарядке близкой к 100%.

Время зарядки составляет 10 – 12 часов. Если есть возможность использовать ареометр для контроля плотности, то замеряя плотность, можно определить степень зарядки по плотности электролита.

Как заряжать постоянным напряжением

Для зарядки постоянным напряжением используется источник с выходным напряжением 14,4-15 В при зарядки аккумулятора выдающего 12,6 В. Для батареи, выдающей 6,3 В, используется блок питания с выходным напряжением 7,2–7,5 В.

Основным недостатком такого способа является большой ток зарядки в начале процесса, что может привести к перегреву электролита. В случае зарядки при низкой температуре окружающей среды в АКБ возникает большое внутреннее сопротивление, и заряд таким способом затруднен.

При возможности регулировки тока зарядки его выставляют в размере 95% от емкости. Процесс при таком способе получается быстрым без перегрева и сильного выделения газов. Другим недостатком такого способа является не полный заряд аккумулятора, что снижает срок его службы.

Сколько времени необходимо заряжать аккумулятор

Строго определенного времени сколько надо заряжать аккумулятор нет.

Время на зарядку разное и зависит от:

Кроме тока, который регулируют при зарядке важно выставить напряжение:

Время на зарядку аккумулятора высчитывают по простой формуле:

t= C/I +10%, где:

Как заряжать необслуживаемые АКБ

Большинство современных аккумуляторов — необслуживаемые. В них нет пробок для добавления электролита, крышка плотно зафиксирована. Сверху или сбоку имеется индикатор заряда, по которому можно узнать о состоянии АКБ. Для зарядки необслуживаемых аккумуляторов рекомендуется использовать автоматические зарядные устройства, которые которые лучше остальных справляются с этой задачей.

Выбрав нужный режим и поставив аккумулятор на зарядку, можно не волноваться о необходимости контроля и регулировки режимов. Устройство сделает все само. Если у вашей зарядки нет таких режимов, то следует заряжать в щадящем режиме при токе зарядки – 3-5 А. Будет заряжаться дольше, но срок службы аккумулятора тоже увеличится.

Как часто надо подзаряжать аккумулятор

Часто подзаряжать не следует. Рекомендуется зарядить аккумулятор перед морозами и второй раз – весной. Низкий заряд АКБ в зимнее время упадет еще ниже при низкой температуре. При высоких летних температурах низкий заряд батареи приведет к усилению сульфатации пластин и росту кристаллов сернокислого свинца, которые не смогут раствориться даже когда АКБ заряжен полностью.

Хорошо проверять напряжения АКБ с помощью цифрового мультиметра. Если напряжения на клеммах аккумулятора не меньше 12,6 В, то можно не волноваться. При напряжении ниже 12,6 В требуется подзарядка.

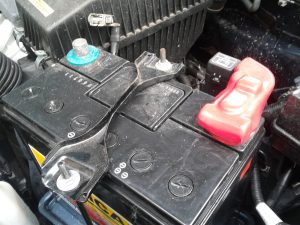

Можно ли заряжать аккумулятор, не снимая его с автомобиля

Не рекомендуется проводить зарядку, не снимая его с автомобиля. В процессе зарядки используются высокие токи и повышенные напряжения. Современный автомобиль буквально напичкан электроникой, и просто заглушив мотор, нет гарантии, что все электронные устройства автомобиля будут отключены от АКБ. Заряжая его повышенным напряжением и током можно вывести из строя электронику.

Как заряжать АКБ при редких поездках

Если вы ездите на машине достаточно редко, и поездки короткие, то аккумулятор не успевает за время поездки подзарядиться от генератора. В таких случаях аккумулятор быстро разряжается, поскольку он испытывает нагрузку, когда вы заводите автомобиль и не подпитывается в поездке, что особенно заметно в зимний период.

В таком случае автовладельцы подключают зарядные устройства и подпитывают АКБ постоянно. Такое режим не является правильным и сокращает срок службы батарей. Лучше заряжать автомобиль привычным способом – от генератора после пуска мотора или от зарядного устройства.

Если вы совсем не ездите на машине зимой, то перед установкой автомобиля на хранение, батарею следует полностью зарядить и не одевать минусовую клемму.

Как зарядить два аккумулятора одновременно

Последовательно соединенные аккумуляторы

У последовательно соединенных аккумуляторов напряжение увеличивается, а емкость остается прежней.

Два последовательно соединенных 12-вольтовых аккумулятора заряжают 24-вольтовым зарядным устройством

При последовательном соединенные аккумуляторы должны быть одного типа и возраста. Емкость и производитель так же должны быть одинаковыми. Если один из аккумуляторов до этого использовался, то скорее всего его емкость уже меньше номинальной и во время зарядки он зарядится первым. Но зарядное устройство может не «заметить» этого и попытается полностью зарядить оставшиеся. Температура и давление в корпусе старого аккумулятора возрастут. Начнет выделяться газ, а активный материал пластин станет разрушаться.

Параллельно соединенные аккумуляторы

Параллельно соединенные 12-вольтовые аккумуляторы заряжают 12-вольтовым зарядным устройством

Устройства зарядки нескольких аккумуляторов

Для одновременной зарядки нескольких групп аккумуляторов используют следующие устройства

Переключатели аккумуляторов

Характеристики переключателей АКБ:

Диодные изоляторы

Разделитель аккумуляторов используется для одновременной зарядки двух аккумуляторных групп

Самый большой недостаток изоляторов на диодах – падение напряжения. Разница между полностью заряженным и разряженным 12-вольтовым аккумулятором — 0,8-1 вольт, поэтому потеря 0,6-1 вольт на диодах означает, что напряжение на сервисных аккумуляторах всегда будет меньше, чем необходимого для нормальной зарядки

Стандартный регулятор получает данные о напряжении в электрической системе с выхода генератора, а не с клемм аккумулятора. Если в цепи есть диоды, то регулятор «не знает», что на аккумуляторах 13,6-13,8 вольт, а не 14,2 как на генераторе. Если потери напряжения не компенсировать, генератор прекратить зарядку задолго до того, как аккумуляторы зарядятся до 100%. В результате — хроническая недозарядка, сульфатация и уменьшение емкости.

Развязывающее реле

Моделей реле развязки множество. Самое простое активируется контрольным напряжением, например, от замка зажигания. Аналоговые реле соединяют и разъединяют аккумуляторы автоматически, но имеют фиксированное напряжение срабатывания. Цифровые модели позволяют регулировать напряжение срабатывания с шагом 0,1-0,2 вольта. Такие устройства отслеживают тренд напряжения и «принимают решение» о переключении только когда он длится определенное время. Благодаря этому удается избежать «дребезга» реле при кратковременных колебания напряжения.

Контроллеры аккумуляторов

Сравнительные характеристики переключателя, реле и делителя аккумуляторов:
