Как устроена дроссельная заслонка ваз 2110

Чем отличается дроссельная заслонка на ВАЗ 2110?

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

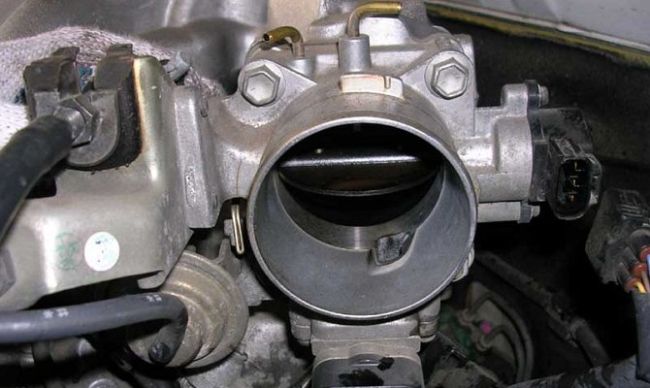

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

Читайте также:

Gnd на схеме что это

Чистка дроссельной заслонки ВАЗ 2110

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

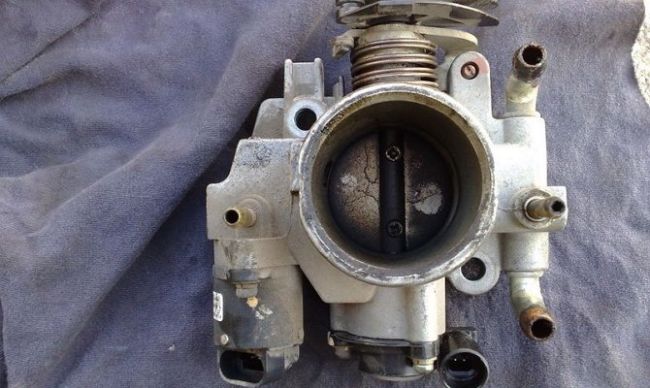

Загрязненный клапан дроссельной заслонки ВАЗ 2110

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

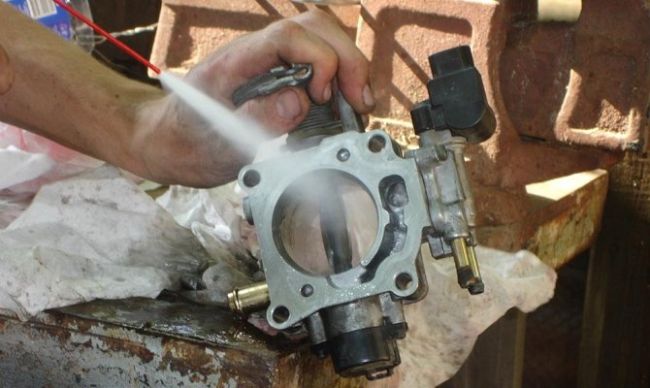

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Читайте также:

Как поменять ремень гур на шевроле круз

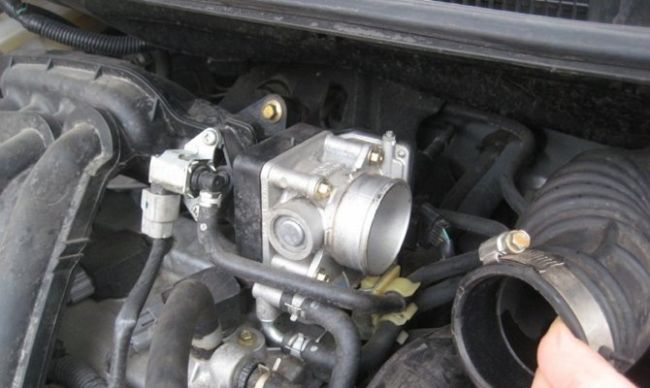

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

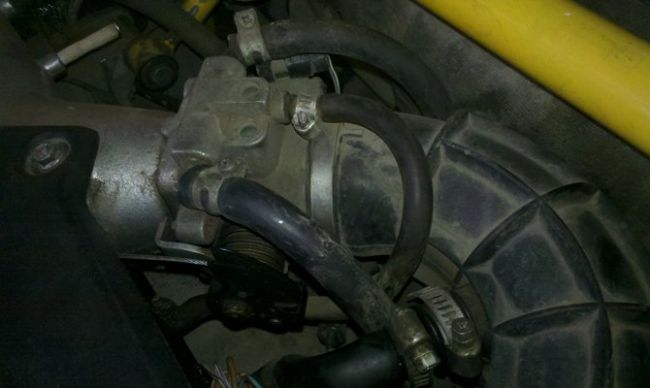

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Чистка дроссельной заслонки ВАЗ 2110: что нужно знать

Как известно, автомобили с инжектором заметно отличаются от версий с карбюратором в плане устройства системы питания двигателя. Это в полной мере касается как иномарок, так и отечественных авто.

Что касается популярной модели ВАЗ 2110, дроссельная заслонка на ВАЗ 2110 является важным и ответственным элементом, который требует периодического обслуживания.

Далее мы рассмотрим, как устроена и работает дроссельная заслонка ВАЗ 2110 и какие неисправности может иметь дроссельный узел. Также необходимо уделить внимание тому, когда нужно чистить дроссельный узел, как правильно осуществляется чистка дросселя на ВАЗ 2110 и т.д.

Читайте также:

Что значит восклицательный знак в математике

Принцип работы дроссельной заслонки

Работа дроссельной заслонки ВАЗ 2110

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Неисправности датчика положения дроссельной заслонки

Причиной дефектов, описанных выше, может быть неисправный ДПДЗ ВАЗ 2110. Этот элемент необходим для того, чтобы сообщать контроллеру о положении заслонки сразу после того, как педаль газа изменяет свое положение. Напряжение на выходе ДПДЗ постоянно меняется – это позволяет выполнять правильную подачку и дозировку топливной смеси.

Замена датчика, процесс ослабления хомутов крепления.

При неисправности ДПДЗ начинаются сбои, так информация о положении дроссельной заслонки подается неверная. Из-за этого может появиться перерасход горючего или перебои в работе силовой установки. Иногда проблему решает чистку самой поверхности датчика. Но если ДПДЗ поврежден, то здесь поможет только замена. Процесс замены очень прост. Необходимо снять старый датчик и установить на его место новый. Никаких дополнительных работ при этом не требуется.

Читайте также:

Как полировать черную машину своими руками

Чистка дроссельной заслонки – когда приступать?

Чистка дроссельной заслонки ВАЗ 2110

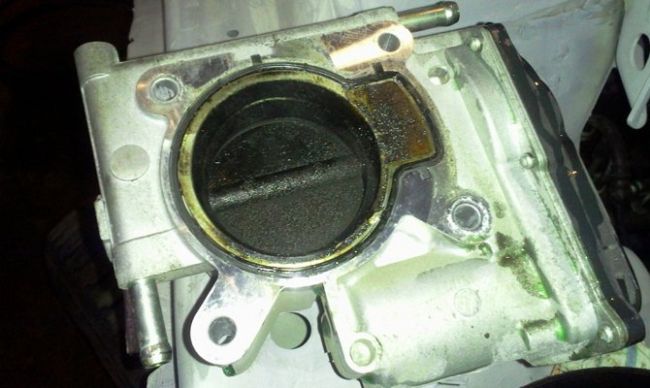

Загрязненный клапан дроссельной заслонки ВАЗ 2110

Подогрев дроссельной заслонки: что это, для чего и есть ли смысл его отключать?

Дроссельная заслонка дроссельный узел (ДЗ и ДУ соответственно) необходимо для регулировки воздушного потока, который необходим для приготовления топливно-воздушной смеси (ТВС) поступающего в цилиндры. Во время работы ДУ происходит его чрезмерное охлаждение в результате чего возникают перебои в работе двигателя.

С целью недопущения подобного сценария, производитель доработал дроссельный узел, оснастив его подогревом, который осуществляется при помощи охлаждающей жидкости. Летом по мнению многих автовладельцев подогрев ДЗ негативно влияет на работу двигателя и приводит к потере мощности и нестабильной работе силового агрегата. В результате многие отключают, подогрев ДУ на летний период, отмечая при этом улучшение производительности двигателя и существенный прирост динамики. Однако это все по мнению некоторых автомобилистов, а как обстоят дела на самом деле и чем для двигателя может обернуться такая доработка? Давайте разбираться.

Для чего отключать подогрев дроссельной заслонки?

По мнению приверженцев отключения обогрева дроссельного узла, ОЖ подогревает воздух излишне что влияет на КПД двигателя. Суть в том, что подогретый воздух содержит меньше кислорода, следовательно, ТВС будет менее производительной и сгорание горючей смеси будет проходить менее эффективно. Больше всего, по их мнению, это наблюдается в жаркую погоду, когда температура воздуха и без того высокая. Отключение подогрева дроссельной заслонки, позволяет повысить стабильность работы силового агрегата, а также получить небольшой прирост мощности в жаркую погоду.

Это все понятно, а как на самом деле?

На деле езда без подогрева ДУ не желательна, а в зимнее время, отключение дроссельной заслонки может привести к обмерзанию ДУ. Из-за высокой влажности воздуха и отрицательной его температуре наблюдается обмерзание заслонки, а также каналов, в том числе и каналов холостого хода.

Как насчет лета? В летнее время подогрев ДУ практически не влияет на температуру воздуха, который проходит через дроссельную заслонку, поскольку мощный поток воздуха (примерно 40 л/сек и 2400 л/мин) просто не успевает прогреться за такой короткий промежуток времени проходя через дроссельный узел. Кроме того, температура ОЖ регулируется системой охлаждения независимо от времени года и температуры окружающей среды.

Если же вышеприведенные доводы показались вам недостаточно убедительными, вы можете лично проверить есть ли смысл отключать, подогрев дроссельного узла. Как это сделать правильно?

Отключаем подогрев дроссельной заслонки

Делается сие мероприятие, как правило, на весенне-летний период, зимой подогрев ДЗ подключается обратно. Реализация задуманного происходит следующим образом в магазине покупается специальный штуцер, хомуты и небольшой кусок резинового шланга. Шланги входа и выхода ОЖ отсоединяются и соединяются между собой при помощи специального штуцера-переходника, в обход дроссельного узла. Чтобы вовнутрь входа и выхода ОЖ на дроссельном узле ничего не попало необходимо заглушить отверстия при помощи шланга, который одевается на соответствующие штуцера.

После такой доработки вы сможете лично убедиться в том есть ли смысл отключать, подогрев дроссельной заслонки. В случае если вы останетесь не удовлетворены таким тюнингом, вы без труда сможете все вернуть к прежнему состоянию, для этого шланги подключаются по старой схеме.

Поверхностное вмешательство или глубокая чистка?

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Снятие гофры с дроссельной заслонки

Отсоединение воздушных патрубков дроссельного узла

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

плавают обороты двигателя;
нет четкого отклика машины при нажатии на педаль газа;
при переключении передач, можно наблюдать рывки;
наблюдается вибрация, когда машина работает на холостых оборотах;
глохнет во время переключения скорости;
плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
Производим частичное сливание охлаждающей жидкости;
Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
Теперь стало возможным снятие дроссельного узла со шпилек;
Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка. Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно.

Для проведения чистки понадобятся:

короткая и длинная отвертки;
зубная щетка (мягкая, или просто старая);
ватные палочки;
чистящее средство;
резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками. Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ.

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Recommendations

Comments 14

Не обратили внимания что там за винт под мелкий шестигранник в торце дросселя сверху?

не совсем понимаю где это и для чего на него обращать внимание?. А вот им можно задать начальное открытие дросселя

Т.е. увеличить ХХ. Или устранить люфт заслонки. Что в свою очередь — выровняет ХХ

А вот им можно задать начальное открытие дросселя. Т.е. увеличить ХХ. Или устранить люфт заслонки. Что в свою очередь — выровняет ХХ.

Дроссельная заслонка

спасибо за совет. было бы не плохо + фото. нигде не встречал такой инфы. богмилует и с оборотами достаточно не плохо. хх подняты прошивкой : порядка 880 примерно.

Их можно поднять вообще не прошиваясь!

На наших Самарах нет кондиционера — так? Так! А вход в мозги — есть! Подаешь на этот вход управляющий сигнал (можно почитать в схеме), и вуаля — у Вас 1000 об/мин.

Делаешь кнопочку и всё!

На 1000 врыск фазированный, работает тихо, без вибраций. Хорошо для лета. меньше перегревов будет.

Цели прошивки: отключить адсорбер и дк-2, улучшить реакцию на е-педаль, уменьшение t вкл. вентилятора, поднятие оборотов ХХ. Не нашел я болтика на е-дроселе… может под пластиковой крышкой (не вскрывал)? если есть ссыль на инфу.

Молодец! Я тоже лазил во внутрь на 35000 но у меня что-то похожее на смазку присутствовало, а у тебя прям сухо…

открывал пораньше . было что белое. типо смазки для термовала лазерного принтера. в этот раз небыло. хз где она. выработки нет и забибись.

Возможно прошивка такая, у меня до прошивки был росход 1,3-1,4,после прошивки 0,9-1,0

Прошивка от Паулюса — расход 0,6 л.час на ХХ. Для зимы самое то!
