Как поменять термостат на форд фокус 2

Замена термостата Форд Фокус 2

Добрый день всем! С наступлением более холодного времени, когда уже выпал постоянный снег и температура стала опускаться ниже минус 10 — 15 грудусов стало появляться такое ощущение, что климат не работает на 100%, а именно, при установке температуры на максимум, как-то не очень тепло в машине себя чувствуешь. Это ощущение подтверждалось и другими наблюдениями. Например, едешь в машине в той же одежде как и раньше ездил, но раньше после какого-то времени в пути становилось жарко, хотелось одежду снять, а сейчас уже не хотелось, было просто тепло. Да и температура потока обдува “на ощупь” была недостаточно высокой на максимальном значении, ставишь руку к дефлектору, дует лишь теплый воздух на руку, а должно быть так, чтобы рука практически не терпит. Подозрения в первую очередь упали на термостат, что он начал залипать, и пропускать изначально антифриз на большой круг. Поэтому решил заменить термостат. Посмотрел по интернету, запчасть не супер дорогая, а если еще аналог, и того дешевле. Процесс замены такой же как и на других машинах. Есть конечно свои нюансы. Например, прочитал что на модели до 2008г.в. ставили термосы с электронным управлением, там различия в корпусе, но и его дорабатывают под обычный. Еще различия в расположении термостата на разных двигателях, ну может еще что-то, если честно, сильно не вникал, посмотрел как на моем двиге делается. Но перед тем как менять термос, смотрел через тест-режим какой t достигает двигатель при разной температуре окружающего воздуха. У меня приборка не перешитая, поэтому температура отображается в “фордоградусах”, максимальное значение достигало 118 при температуре около -10 (изначальная “температура” на холодном моторе по тест-режиму 35). Это до замены. Ну а теперь про замену. Купил термос Vernet за 480 руб.

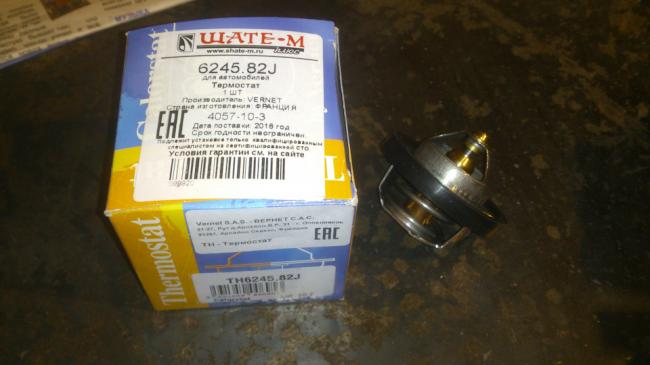

аналог Vernet, t открытия от 82С

Для начала нужно слить антифриз. Можно конечно и его сразу заменить, но это дополнительные деньги, он тоже не дешевый, да и у меня он еще свежий, не так давно был меняный. Кто-то пишет что не сливал через нижнюю пробку как положено, а снимают патрубки с расширительного бачка, нагнетают туда давление компрессором и антифриз выливается под давлением. Я не стал экспериментировать, делал все по классике. Выкрутил в левом нижнем (если смотреть на него по ходу движения) углу радиатора охлаждения пробку, полился антифриз. Подставил под него емкость, обычную 5л бутылку. Дождался когда он прекратит литься, закрутил пробку обратно. Затем снял клеммы с АКБ, снял и отодвинул в сторону расширительный бачок и бачок ГУР.

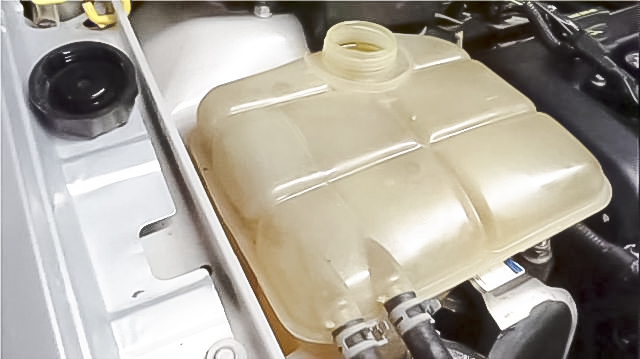

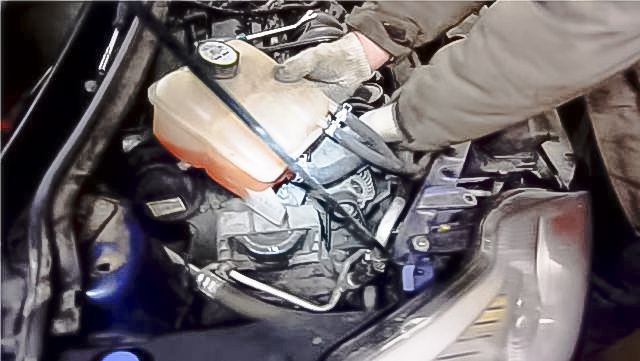

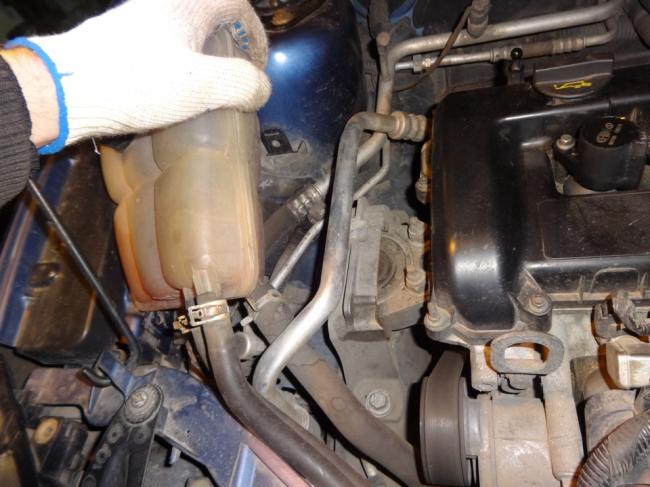

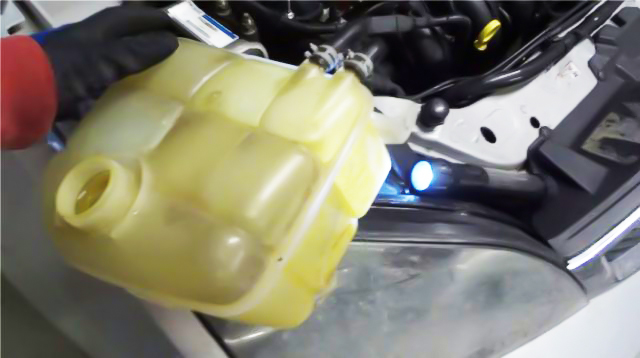

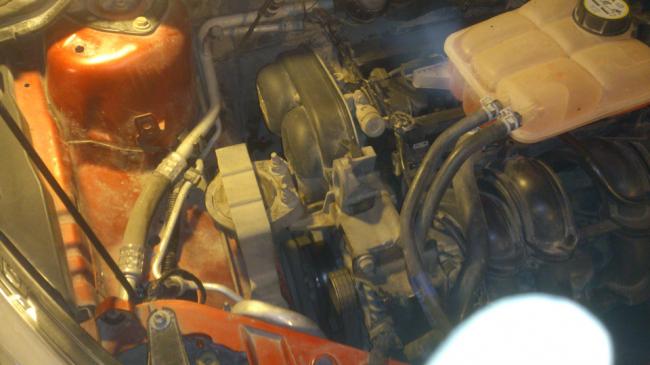

Расширительный бачок отодвинут в сторону для удобства

Далее, снял генератор, для того чтобы удобнее было подобраться к корпусу термоса. Корпус крепится к двигателю четырьмя болтами, два из которых сверху и доступ к ним более открытый, а два расположены снизу. И вот к ним то подобраться — это самое сложное. Усложняется это тем, что мешают 2 патрубка, надетых на корпус термостата. После некоторых попыток нащупать нижние болты крепления корпуса, сделал вывод, что без снятия патрубков миссия невыполнима. Пришлось думать как снять патрубки. Места там вообще мало, не подлезть практически ничем. Сначала нужно было ослабить хомуты на патрубках, а они заводские, самозажимные. Усики у них были повернуты еще куда-то вбок. Пришлось с помощью плоскогубцев и отвертки развернуть их усиками вверх, затем сжать плоскогубцами и стянуть ниже. После этого удалось снять патрубки с корпуса.

При этом вылилось еще небольшое количество антифриза. После этого удалось нащупать эти 2 болта снизу и открутить их с помощью головки с удлинителем.

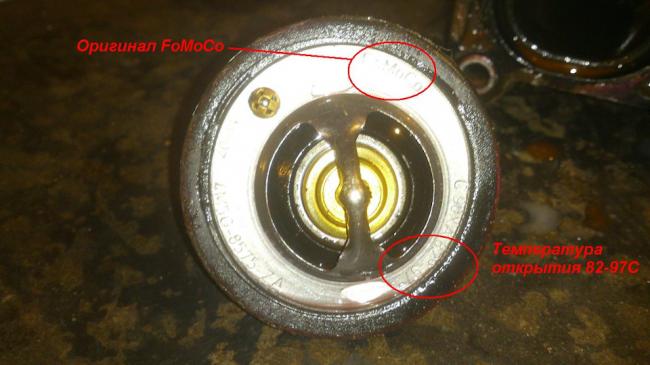

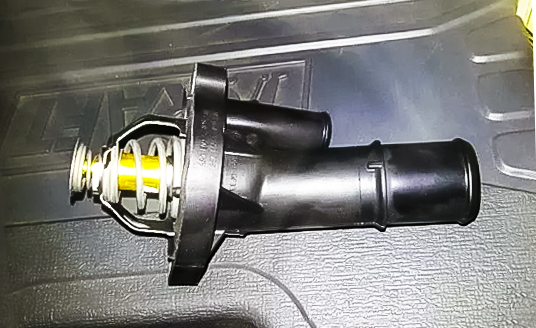

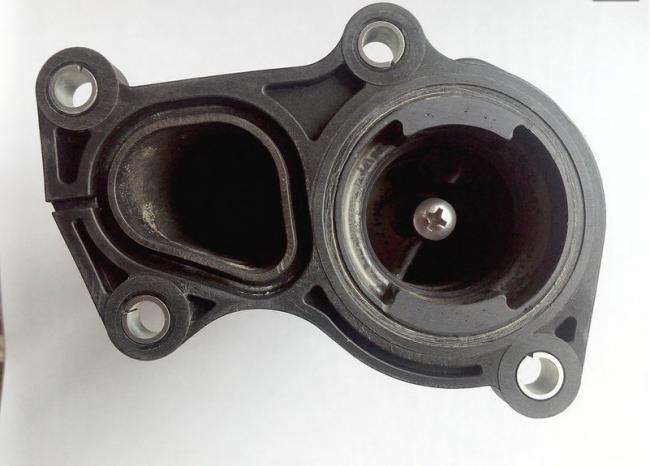

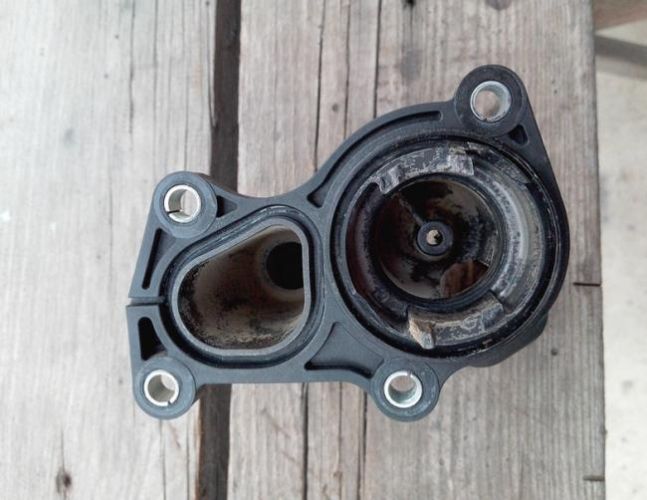

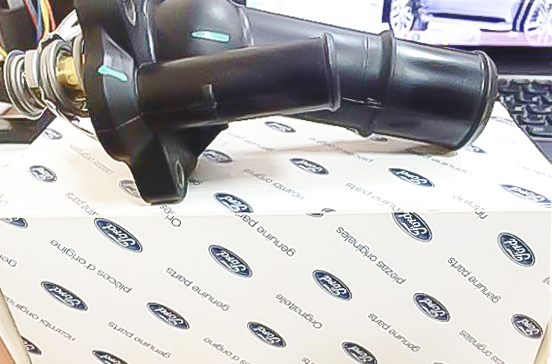

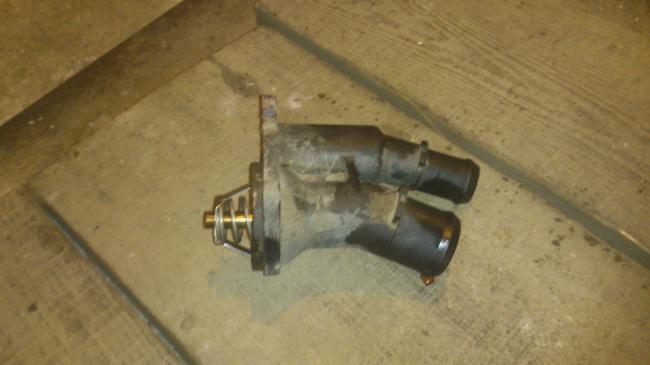

снятый корпус и сам термостат Старый термостат оригинальный FoMoCo места крепления корпуса к блоку двигателя

Далее вынул старый термос, поставил новый и прикрутил корпус обратно на место, предварительно нанеся по его контуру высокотемпературный герметик. Ну и остальное в обратной последовательности. Хомуты на патрубках изначально хотел заменить на затягивающиеся, но посмотрев на самозажимные заводские, понял что они нормальные и менять их смысла нет, поэтому оставил как есть. После сборки плавно и не спеша залил обратно антифриз, но не весь, процентов 80. Завел мотор, выехал из гаража, встал на горке, мордой наверх. После этого стал доливать оставшийся антифриз в бачок, периодами поднимая обороты двигателя до 3-4тыс. на некоторое время. Ну короче, чтобы выгнать воздух из системы, если он там был, на этом работа завершена. По результату могу сказать, что стало заметно теплее ездить в машине по ощущениям, на максимальной температуре воздух из дефлекторов стал реально горячим, подставляешь руку и практически невозможно долго держать, то есть замена термоэлемента дала свой положительный результат. По тест-режиму приборки, после замены термоса, максимальная температура достигла 126 (также, примерно при минус 10 на улице)
На этом пока все, всем удачи на дорогах!

Форд фокус 2 замена термостата: рассказываем во всех подробностях

Холодно в салоне? Не прогревается антифриз на Форд Фокус 2? Печка дует холодным? Знакомая история. С приходом холодов многие владельцы второго поколения Форд Фокус жалуются на медленный прогрев салона и холодный радиатор печки. Конечно, если за бортом -35 ˚С, дело одно. Но когда при нормальной зимней температуре в 10-15 градусов мороза салон прогревается до получаса, пора проверять систему охлаждения и оно того стоит. Термостат, радиатор печки, управляющая электроника, воздушная пробка — все это запросто может стать причиной холода в салоне. Замена термостата на Форд Фокус 2 в 80% случаев исправит ситуацию.

Инструменты:

• Гаечный ключ накидной прямой на 17
• Гаечный ключ накидной прямой на 10
• Торцевой ключ
• Головка для торцевого ключа на 10
• Разводной ключ
• Пассатижи
• Насадка на вороток 10 мм
• Насадка на вороток 15 мм
• Вороток под торцевую насадку
• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя

Как поменять термостат на Форд Фокус 2

Замена термостата на любом двигателе Форд Фокус 2 проходит по одному сценарию. Разница есть, но она заключается в расположении корпуса устройства. Алгоритм замены остается неизменным. При этом в некоторых случаях генератор снимают, иногда снимают и насос гидроусилителя.

Для замены термостата на втором Форд Фокус нам пригодится стандартный набор инструмента, емкость для слива антифриза и, возможно, 100-200 мл на долив, если в планах нет полной замены охлаждающей жидкости. Слив антифриза обязателен в любом случае, поэтому с него и начнем.

1. Устанавливаем автомобиль на смотровую яму, затягиваем ручник и снимаем минусовую клемму с аккумулятора.

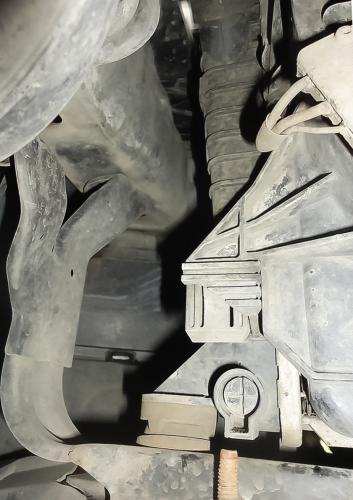

2. Снимаем защиту картера двигателя.

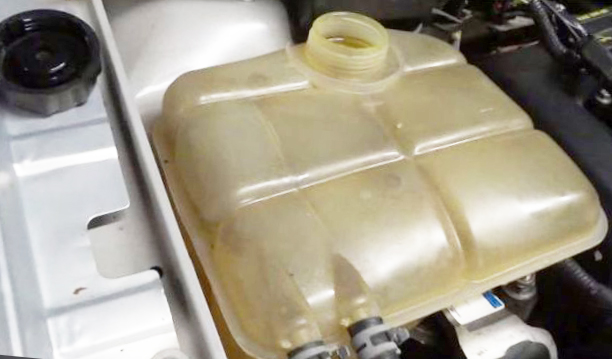

3. Открываем пробку расширительного бачка, сбросив давление, осматриваем ее на предмет целостности и работоспособности. При необходимости проводим проверку по стандартной методике.

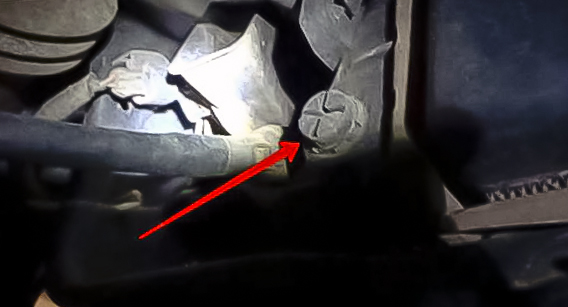

4. Отверткой с широким шлицом откручиваем сливную пробку снизу радиатора, подставив емкость для слива.
5. Откручиваем под капотом расширительный бачок системы охлаждения и насоса гидроусилителя. Не отключая, отводим их в сторону, чтобы не мешали.
6. Если есть удлинители для головок, карданные переходники и магнитные держатели, вполне реально обойтись без снятия генератора. Однако, чтобы освободить больше места, генератор можно снять и, не отключая отодвинуть в сторону. Желательно предварительно укутать его в полиэтиленовый пакет. Мало ли что, антифриз может замкнуть обмотки.

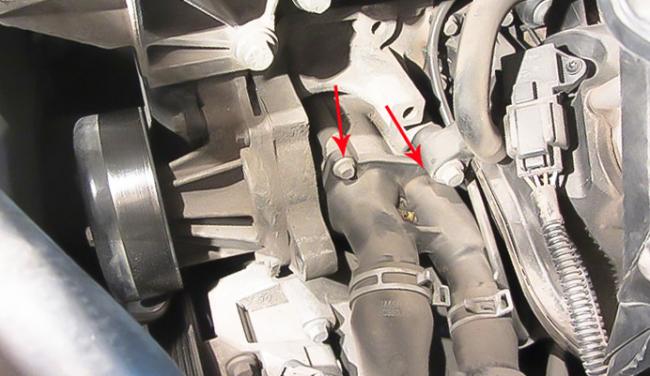

7. Корпус термостата крепится на 4 болтах, которые нужно открутить. Два верхних откручиваются запросто, с нижними придется поиграться, места реально мало.
8. Снимаем плоскогубцами хомуты (это можно сделать и раньше).
9. Снимаем корпус термостата вместе со вкладышем.

После установки нового термостата в корпус смазываем прокладку тонким слоем герметика, внимательно прочитав инструкцию. Некоторые герметики требуют до 12 часов времени для затвердевания. После сборки можно заливать антифриз (если старый, желательно профильтровать), во время заливки продавливаем патрубки руками, препятствуя образованию воздушной пробки. Желательно после прогрева двигателя приподнять передок (заехать передними колесами на эстакаду) и долить антифриз до уровня при работающем моторе. При необходимости доливаем антифриз уже на ровной площадке.

Примечания:

Рекомендуем все работы выполнять на холодном двигателе.

В этой статье мы поговорим о замене термостата на автомобилях Ford Focus 2 с двигателями объемом 1.6, 1.8, 2.0 литра. Также покажем, как можно сэкономить, заменяя термостат электронного типа.

Автомобиль марки Ford Focus 2 считается одним из самых востребованных моделей компактного класса. Несколько вариантов кузовов и большое количество силовых установок повлияли на хорошую востребованность авто как у России, так и за ее пределами. Все типы моторов — классической на сегодняшнее время комплектации (4-цлилндровые, с поперечным расположением, инжекторной системой питания и жидкостной системой охлаждения).

Особенности устройства систем охлаждения

Теперь о некоторых особенностях устройства систем охлаждения указанных силовых установок, и в частности – места расположения термостата.

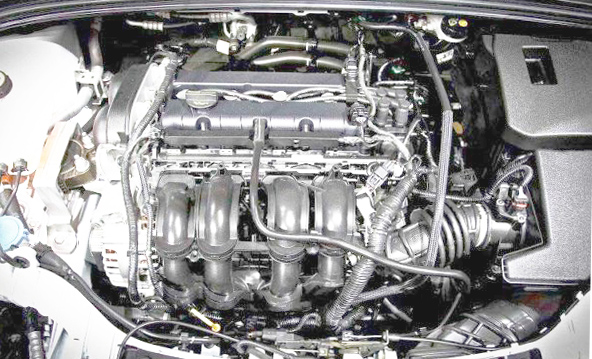

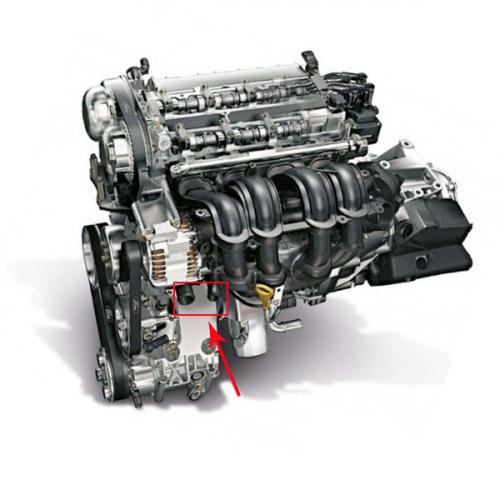

У всех двигателей Duratec Фокус 2 указанный элемент располагается в средней правой части блока цилиндров, впереди по ходу движения.

То есть, он установлен со стороны радиатора, но его практически не видно из-за установленного оборудования.

При этом конфигурация вспомогательного оборудования у 1,4 и 1,6-литровых двигателей отличается от 1,8 и 2,0-литровых.

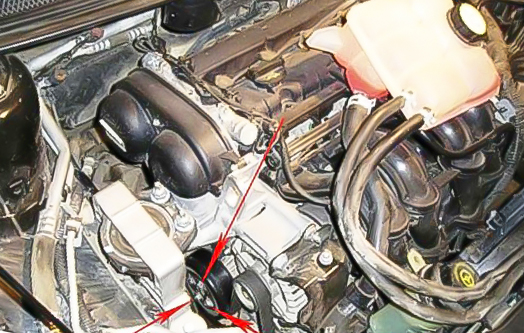

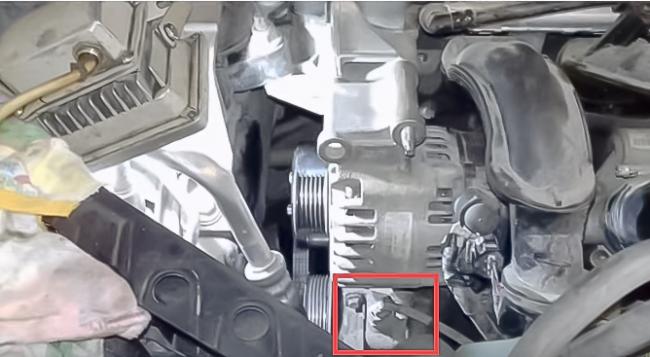

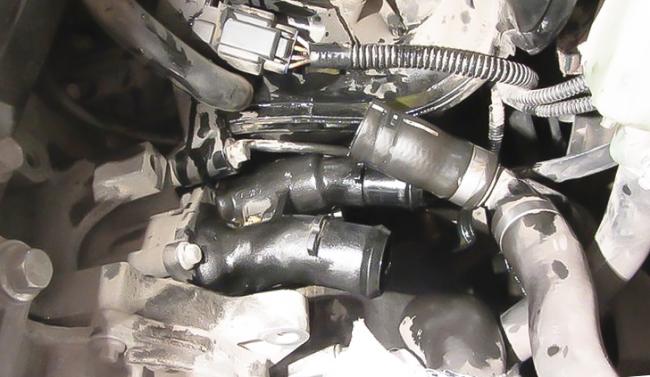

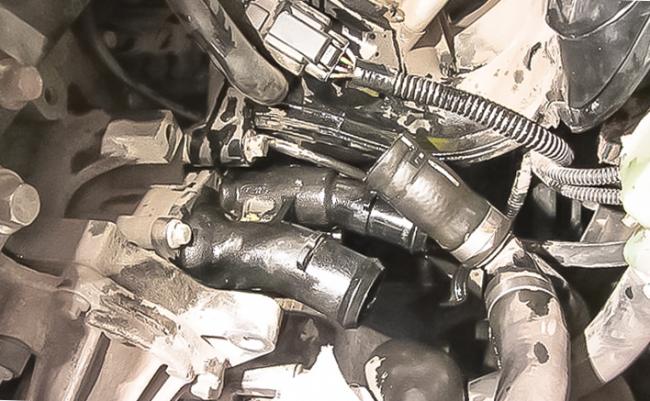

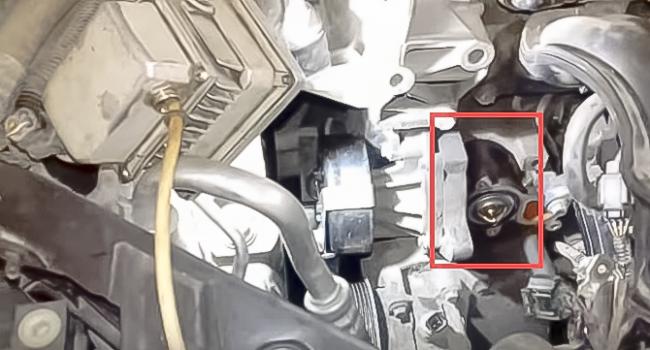

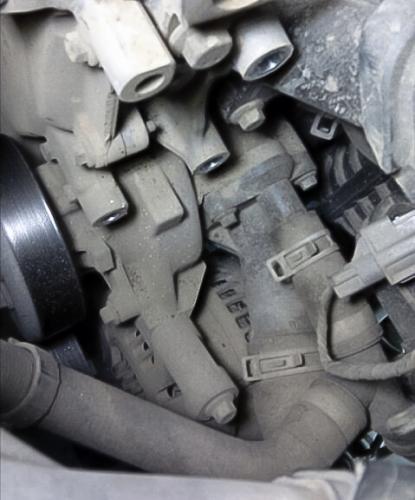

В первых корпус термостата располагается под генератором и впускным коллектором. Поэтому для доступа к нему приходится снимать один из указанных элементов.

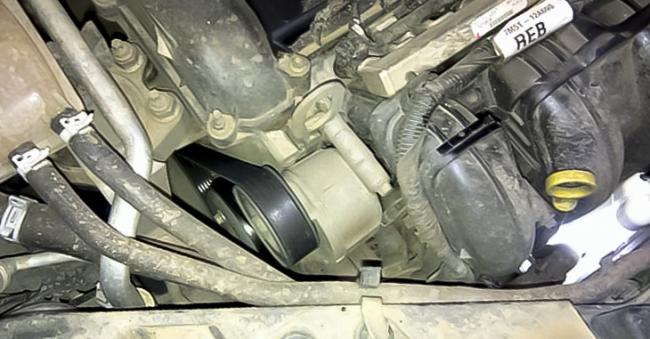

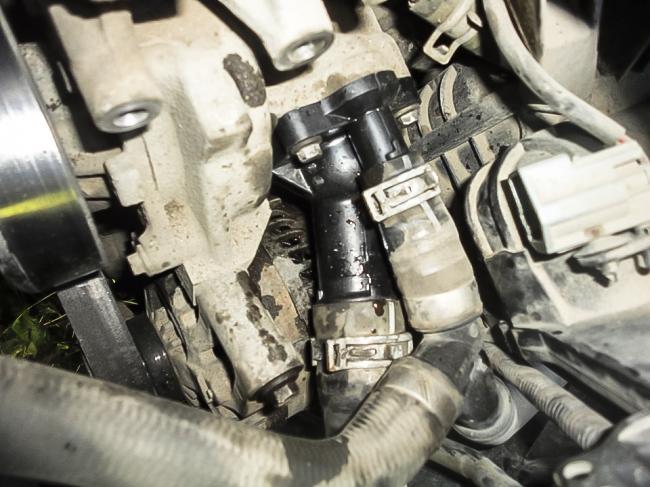

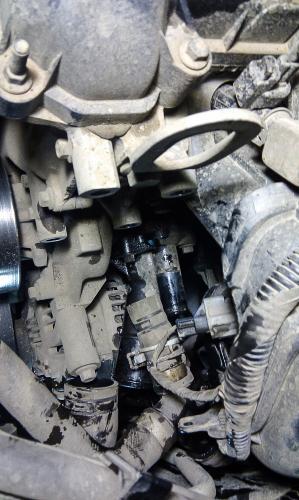

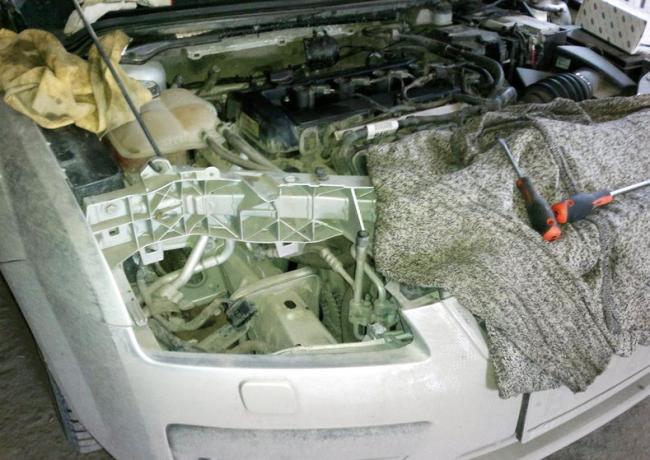

А вот в силовых установках на 1,8 и 2,0 литра генератор расположен внизу, а не верхней части силового агрегата.

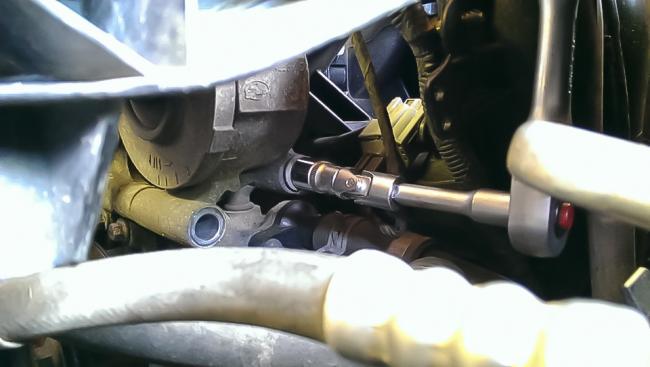

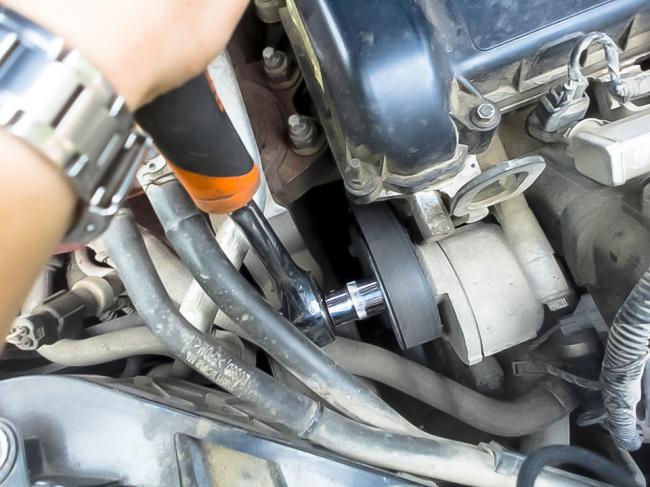

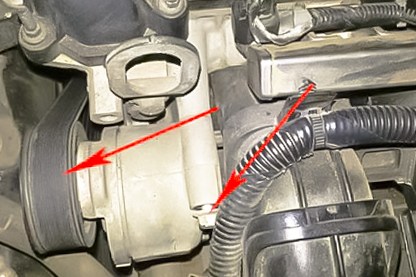

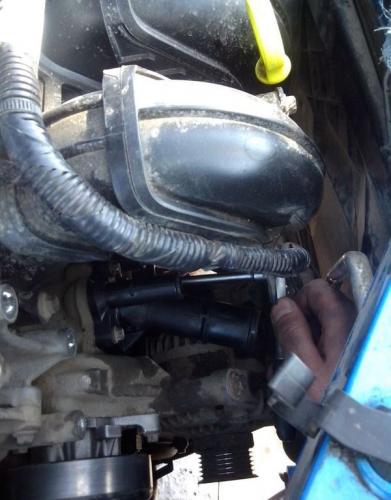

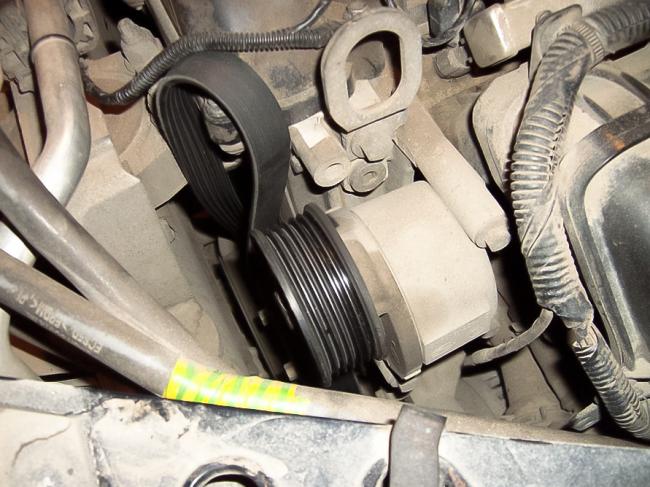

Зато доступ к корпусу термостата перекрывает натяжной ролик, который тоже приходится демонтировать, чтобы добраться до термостата.

Виды термостатов

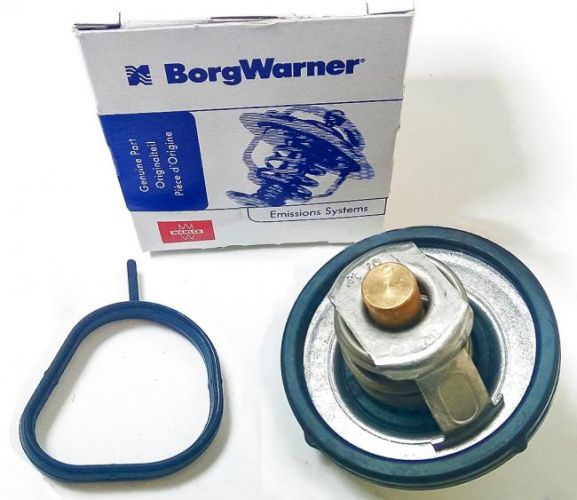

Почти на всех двигателях автомобиля Ford Focus 2 установлены обыкновенные тепловые элементы со специальным наполнителем. Когда наполнитель начинает нагреваться, он расширяется. В процессе этого перемещается шток и открывается канал, ведущий на радиатор.

Такой термостат работает самостоятельно, и для его функционирования важна только температура. Корпус элемента обычно делают из цветных металлов. Если в процессе активного взаимодействия с антифризом окисляется шток, то термостат может заклинить в одном положении.

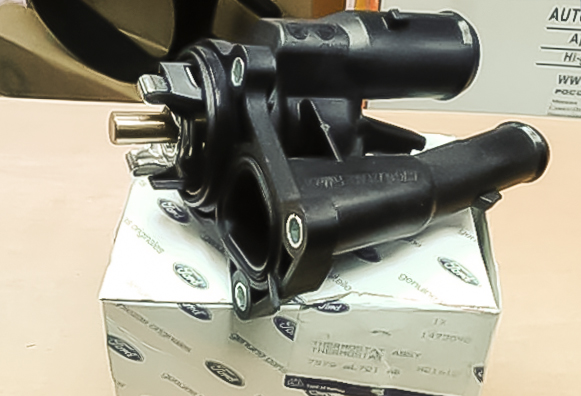

В дорестайлинговом автомобиле с двигателем Ti-VCT устанавливался электронный тип термостата. Его управление осуществлялось от электронного блока управления. Такая конструкция влияла на более интенсивный прогрев силовой установки, поскольку весь процесс контролировал ЭБУ.

Такой термостат имел более трудный механизм, поэтому он часто выходил из строя. К тому же, стоит он значительно дороже, чем обычная модель элемента. Но, как показала практика, электронный термостат вполне можно сменить на обычный, и он тоже будет отлично работать.

Замена неисправного электронного термостата на моторе Ti-VCT (1,6.,115 л.с.)

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

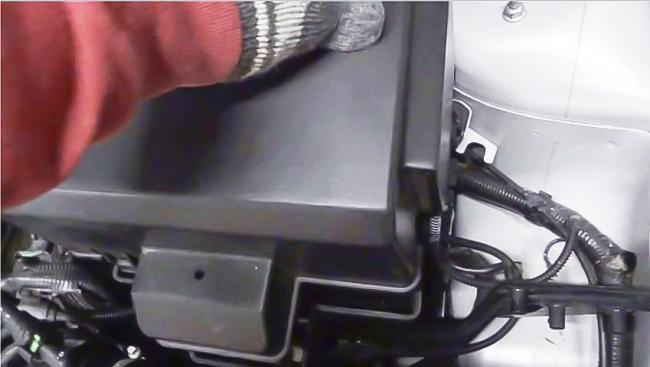

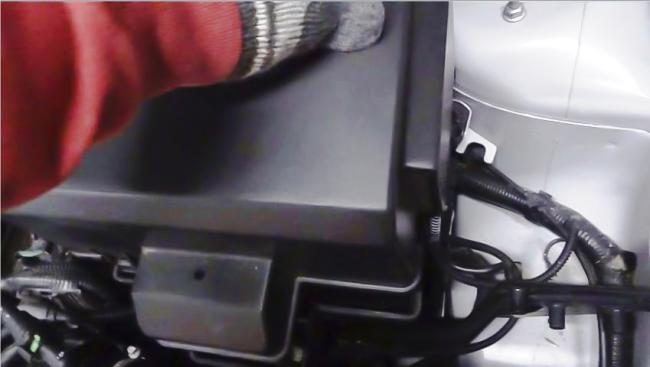

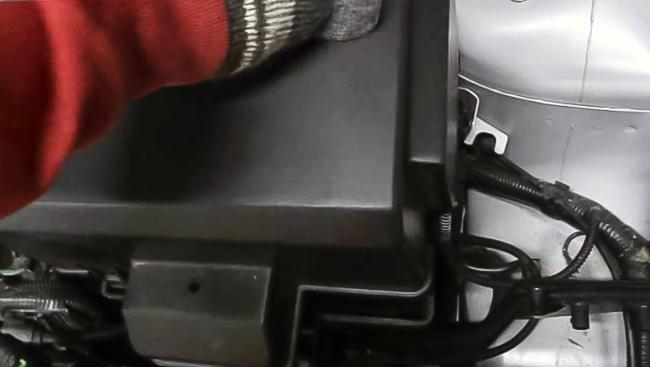

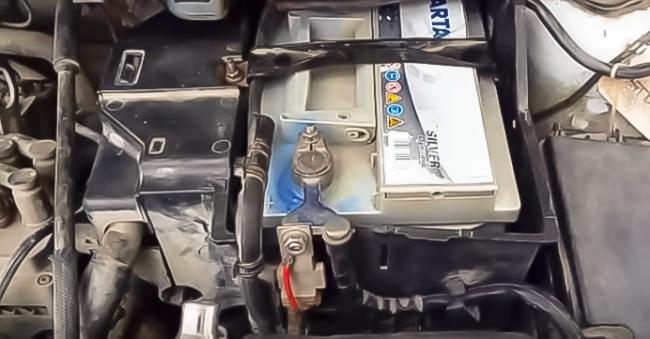

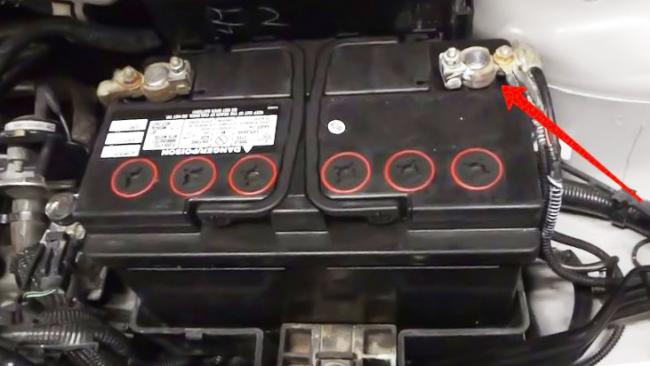

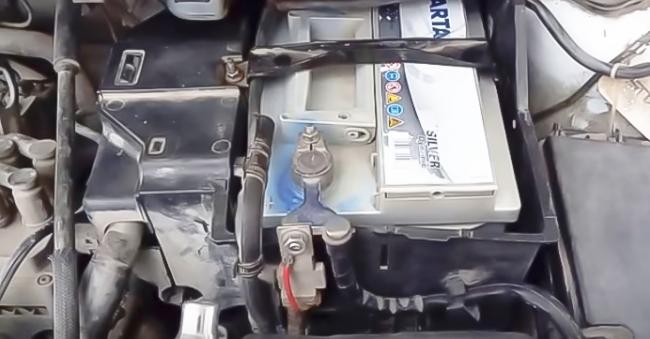

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

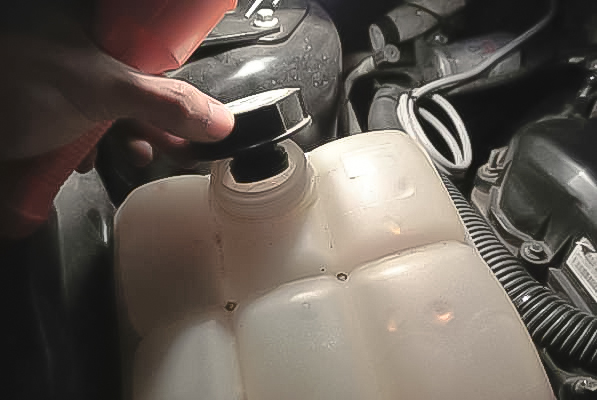

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка. Осмотрите ее целесность и работоспособность.

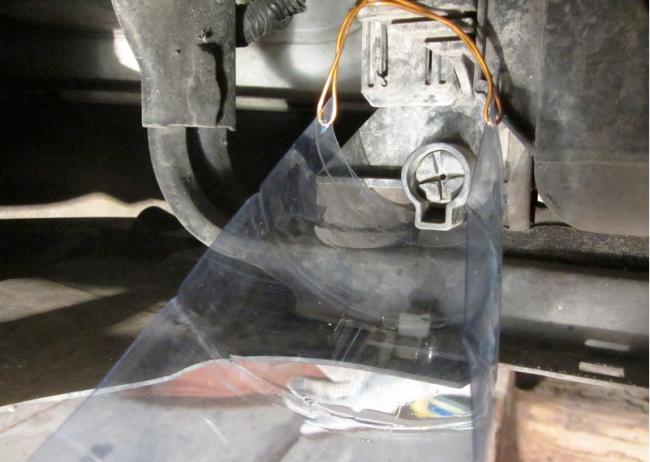

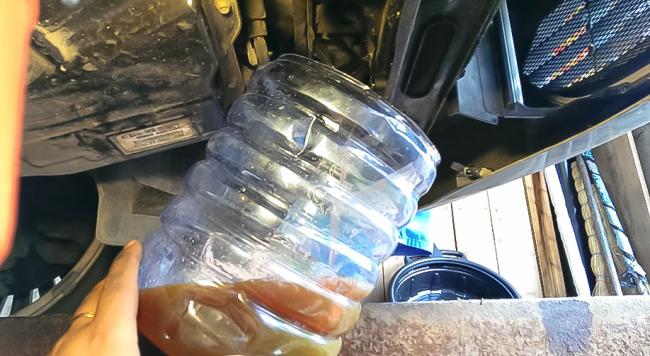

5. Дальше нужно слить охлаждающую жидкость. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

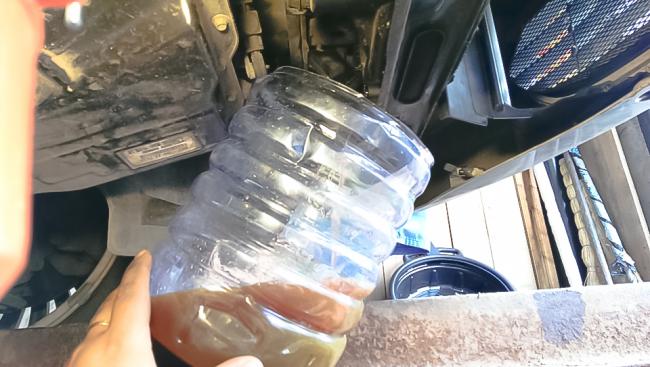

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

Полезный совет:

Чтобы охлаждающая жидкость сливалась с меньшей скоростью, закройте крышку на расширительном бачке. После того, как жидкость вытечет полностью, открутите ее снова.

Примечание:

Антифриз смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (как вариант, можно самостоятельно изготовить из пластиковой бутылки для газированной воды).

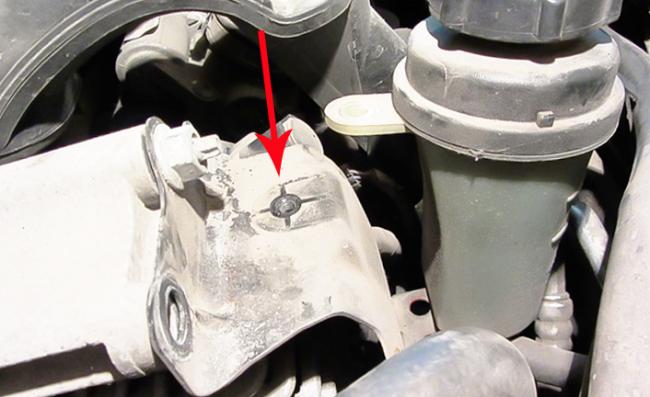

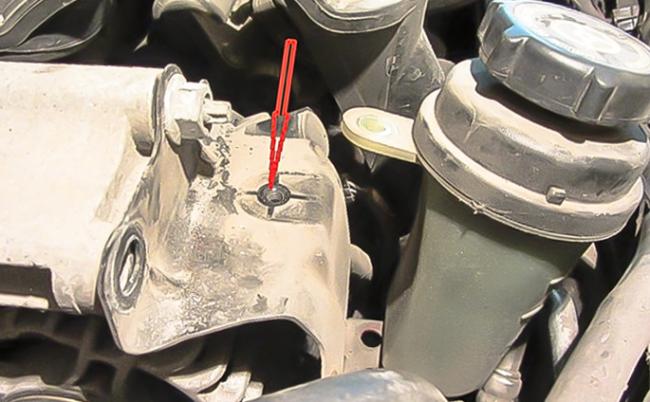

7. Возвратитесь к подкапотному пространству и открутите болты крепления расширительного бачка системы охлаждения. Не отключая, отодвиньте его в сторону.

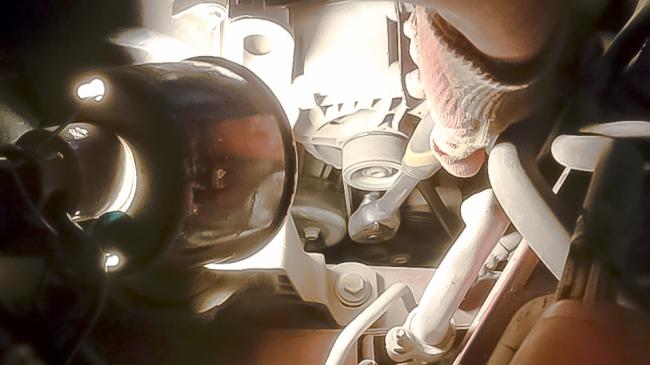

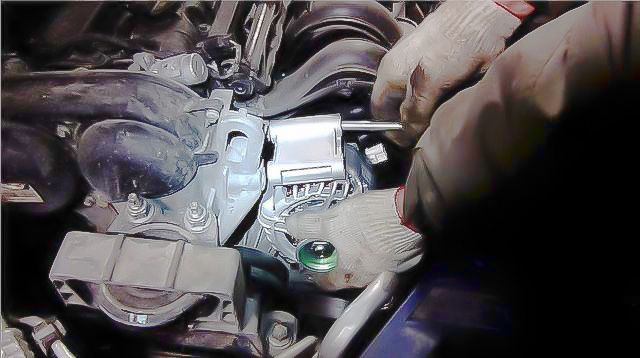

8. Чтобы подобраться к корпусу термостата, сначала нужно снять генератор. Нажмите отверткой на фиксатор и, потянув на себя, отсоедините колодку жгута проводов от разъема генератора.

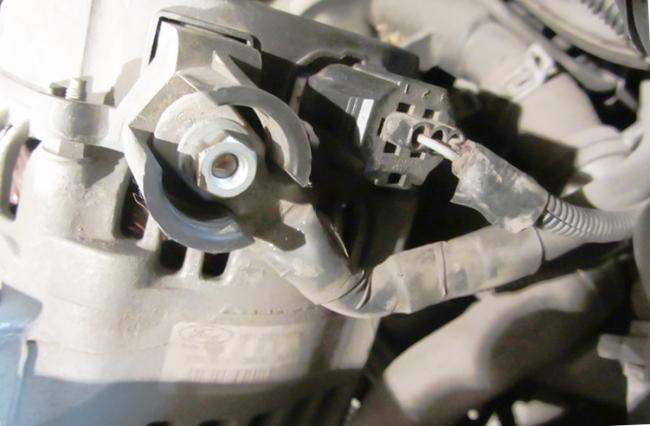

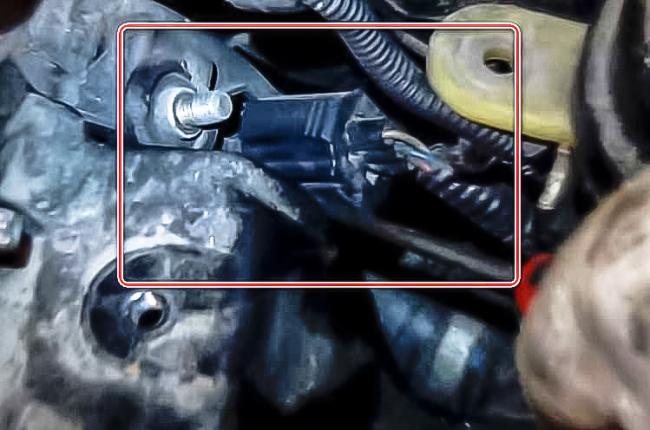

9. Под резиновой заглушкой генератора расположен еще один контакт. Отсоедините от генератора клемму и коннектор.

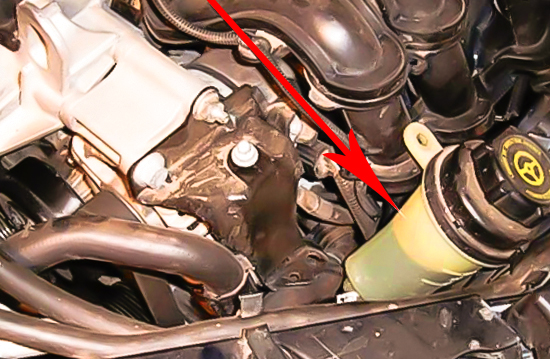

10. Открутите болт крепления расширительного бачка ГУР. Сам бачок переместите в сторону (трубопроводы от него отсоединять не нужно).

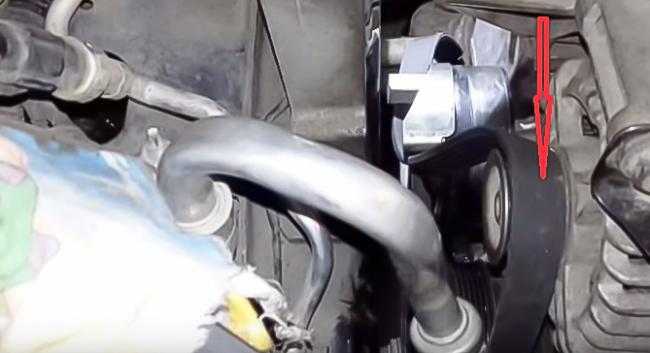

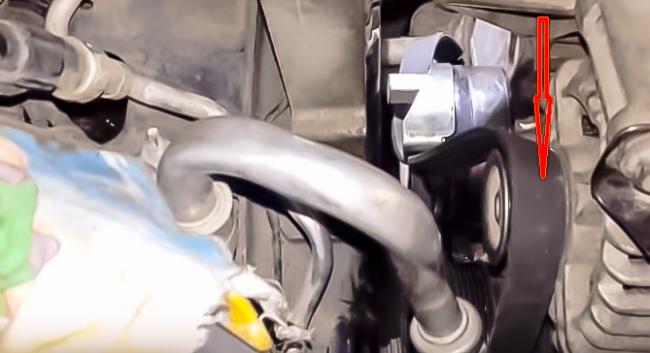

11. Дальше нужно снять приводной ремень. Накидным ключом на 10 открутите 4 болта крепления шкива помпы (водяного насоса). Снимите шкив.

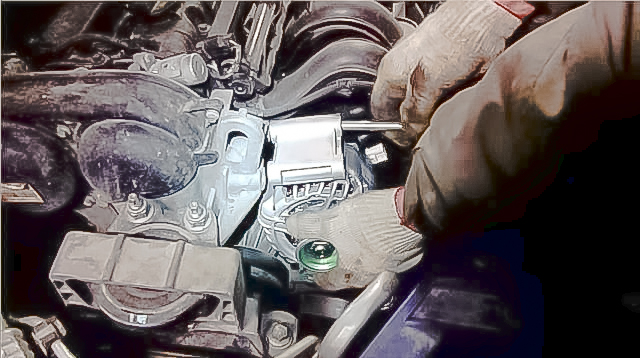

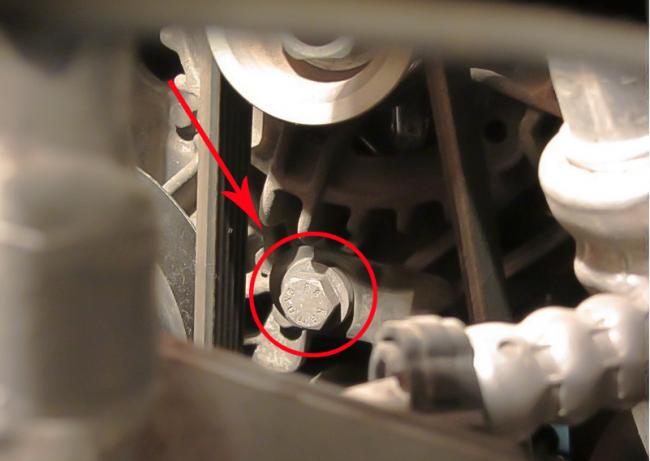

12. Головкой на 15 отверните нижний болт крепления генератора.

13. Снимите с генератора приводной ремень.

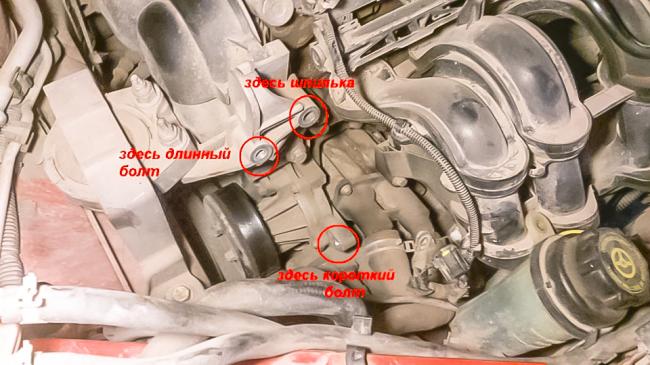

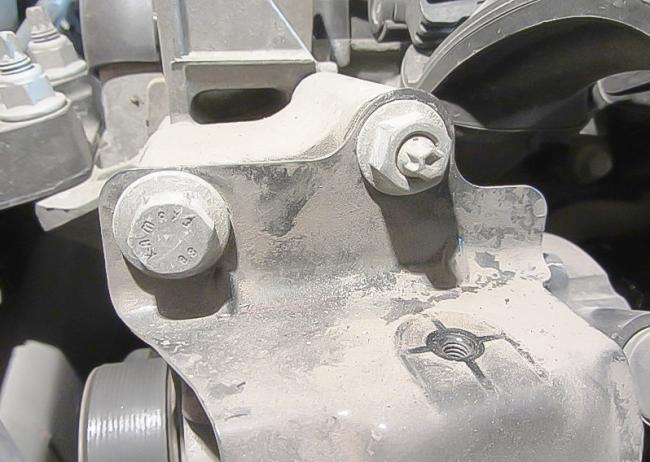

14. Головкой на 15 отверните верхние болт и гайку крепления генератора.

15. Извлеките болт, и снимите кронштейн бачка ГУР.

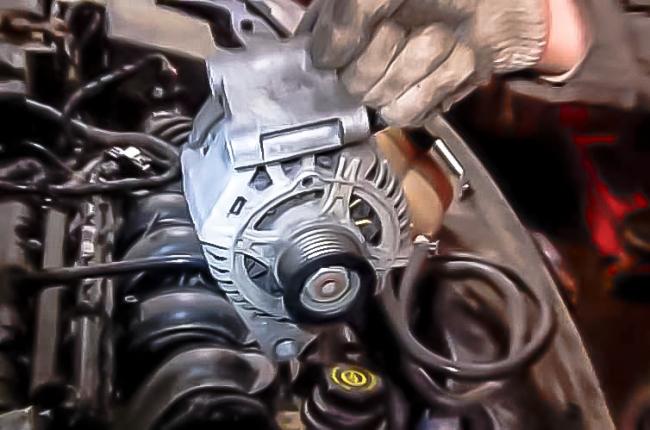

16. Снимите со шпильки генератор.

Примечание:

Когда будите обратно устанавливать генератор, сначала вкрутите шпильку.

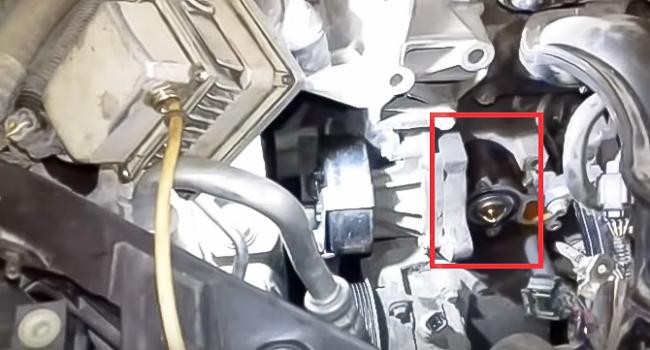

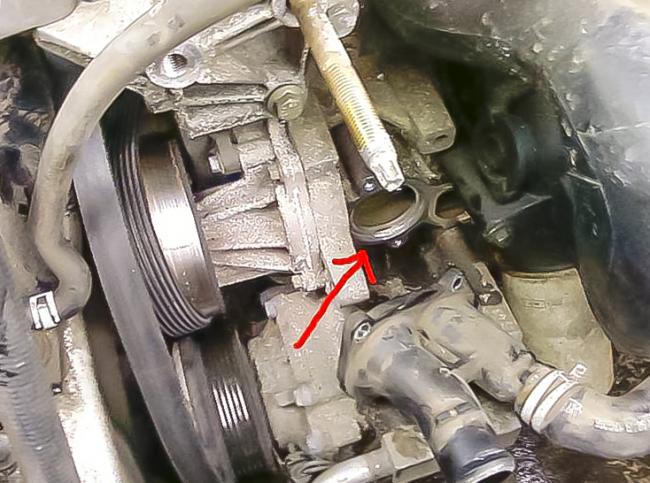

17. Достаньте генератор из моторного отсека. Этот шаг обеспечит доступ к корпусу термостата.

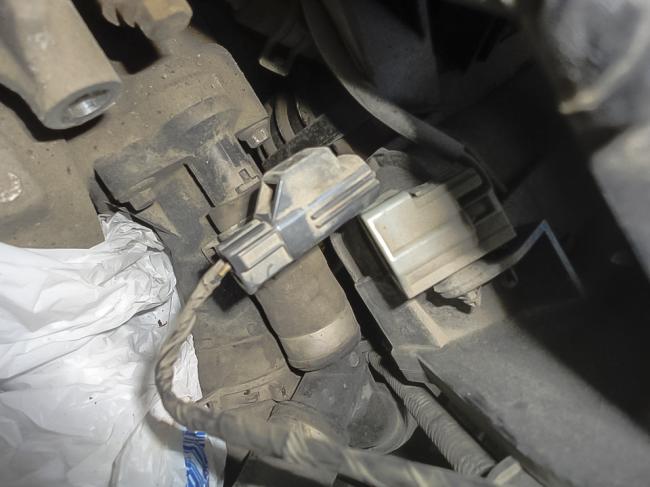

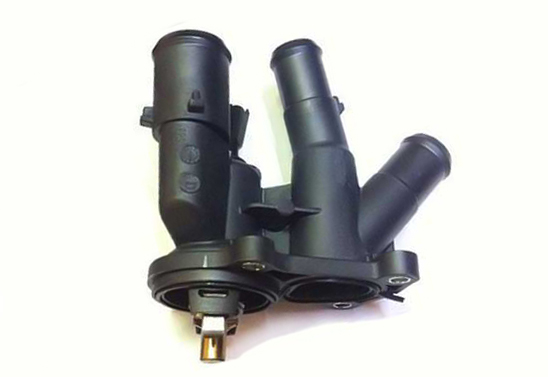

18. Электронный термостат идет вместе с корпусом и его замена производится целиком. Перед тем, как снять термостат, обязательно отсоедините от него проводку, идущую от электронного блока управления.

19. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

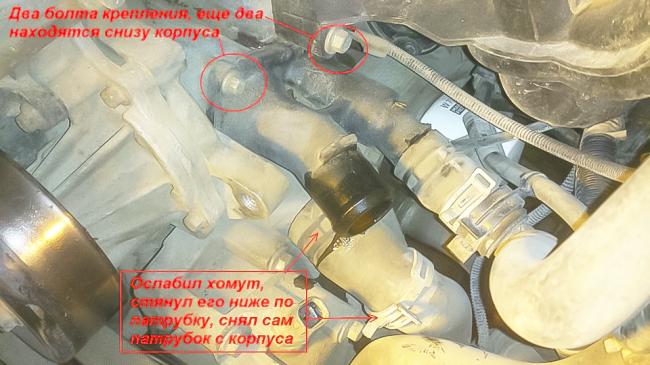

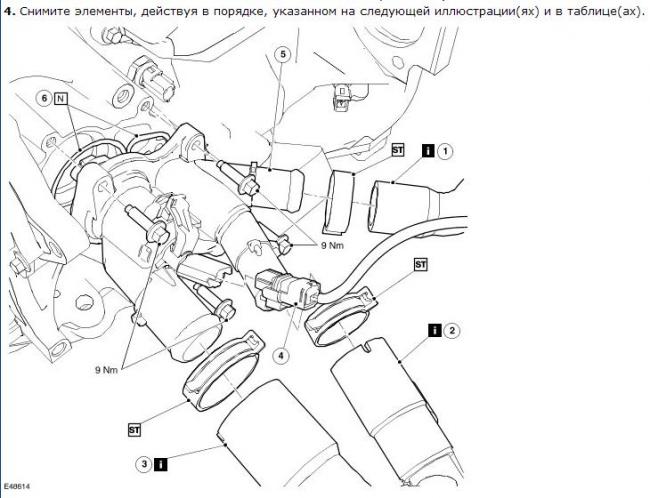

20. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. К ним не просто подобраться, поскольку мешают 2 патрубка, надетых на корпус термостата.

21. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

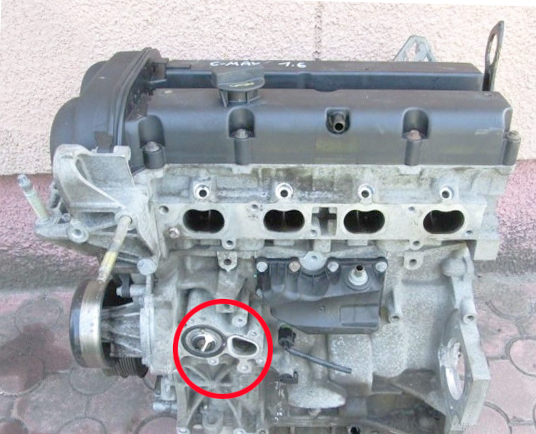

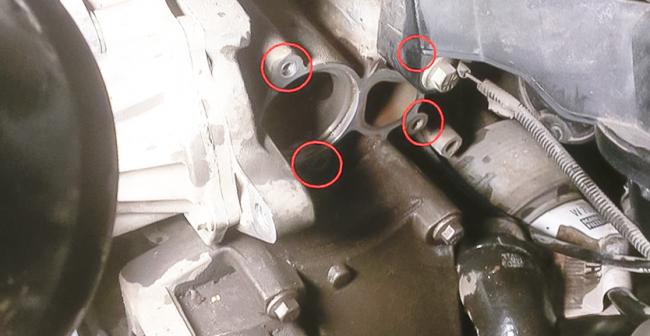

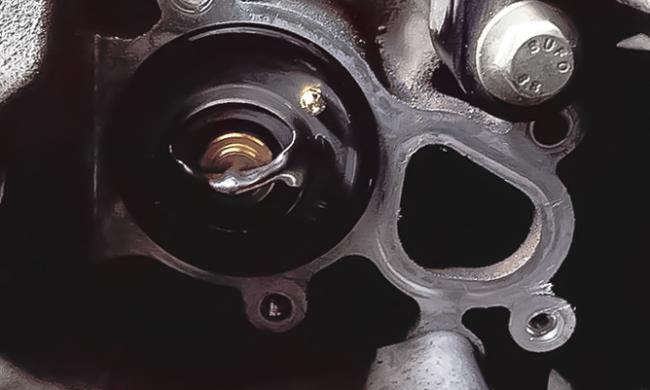

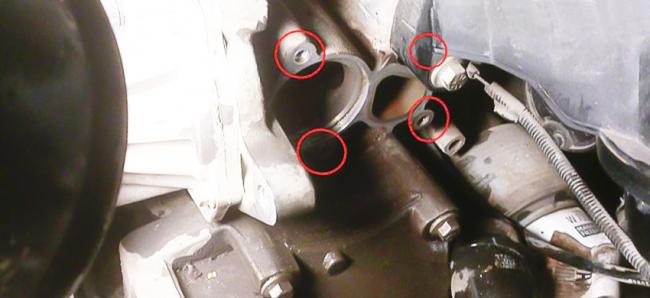

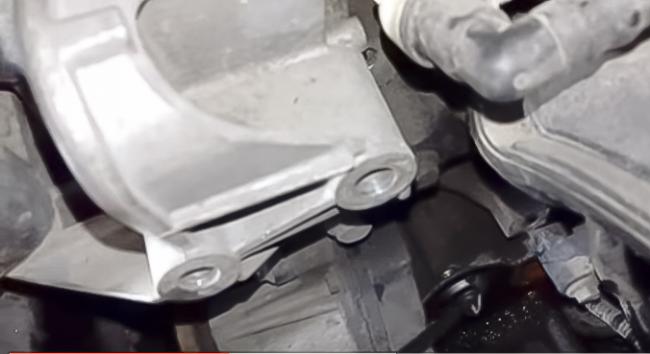

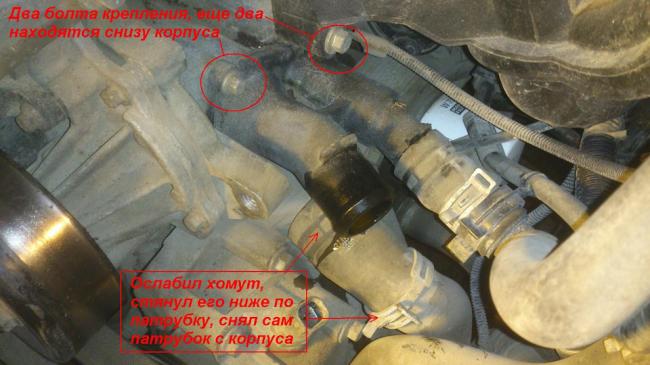

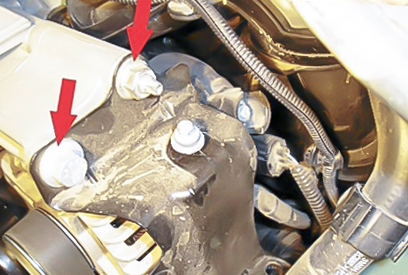

Места крепления корпуса к блоку двигателя

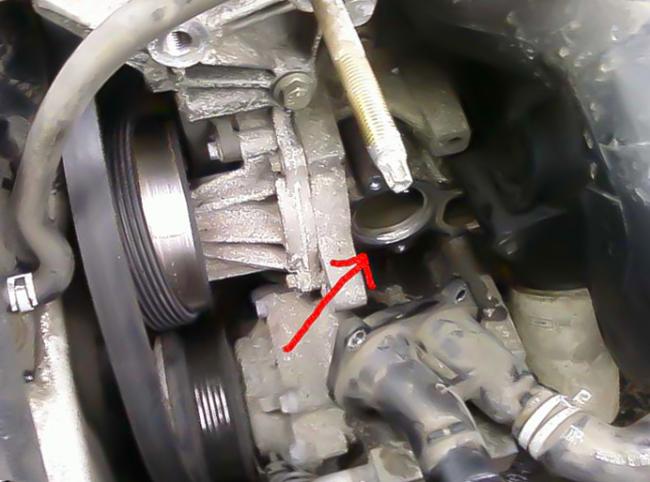

22. Достаньте поврежденный термостат.

Если он не поддается, аккуратно подденьте его отверткой. Не забудьте также извлечь и уплотнительное кольцо.

Примечание:

При снятии термостата будьте внимательны, поскольку под ним осталось небольшое количество антифриза, который может вытечь на детали мотора.

23. Установите новый термостат и соберите все в обратном порядке.

Полезные советы:

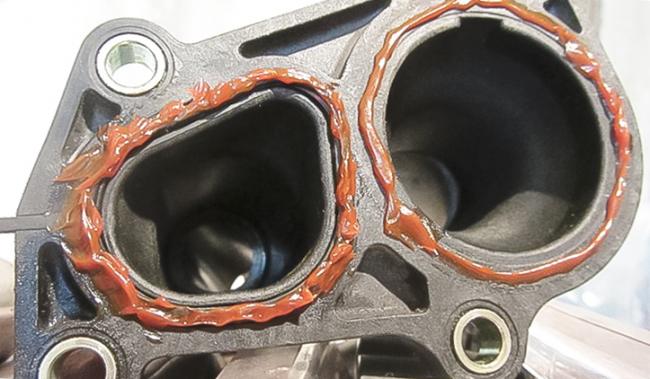

После установки нового термостата, смажьте корпус тонким слоем герметика, внимательно прочитав инструкцию.​​​

• После окончания сборки, залейте в расширительный бачок ОЖ. Если она старая — желательно ее сначала профильтровать.
• Во время заливки продавливайте патрубки руками, тем самим предотвращая образование воздушной пробки.
• После прогрева двигателя заедите передними колесами на эстакаду и долейте до уровня антифриз при работающем двигателе. Если будет нужно, долейте антифриз уже на ровной площадке.

Как установить, что термостат неисправен?

Как проводить замену – разобрались, а вот как определить, что термостат неисправен – нет. А выявить проблемы с этим элементом – несложно. Можно, конечно, провести замеры в тестовом режиме ЭБУ, чтобы выявить точную температуру ОЖ (как сказано, его показания могут расходиться с датчиком на приборной доске).

Но можно поступить и проще. Всего лишь достаточно проверить температуру патрубка, идущего от термостата на радиатор, на разных режимах.

То есть достаточно завести холодный мотор, а затем перейти в подкапотное пространство и приложить руку к указанному патрубку.

Если он начинает разогреваться еще до выхода на оптимальный температурный режим, то это указывает на заклинивание в открытом или полуоткрытом положении. При этом сам двигатель не может выйти на оптимальный температурный режим, а печка в салоне не греет.

Если же наоборот – патрубок холодный даже после выхода на требуемую температуру, это указывает на заклинивание термостата в закрытом положении.

Несколько хитростей

Пару слов о том, как автовладельцы Фокус 2 с мотором Ti-VCT экономят на электронном термостате.

Здесь все просто, вместо не очень практичного электроклапана они в электронный термостат устанавливают обычный тепловой элемент. И для этого можно пойти двумя путями.

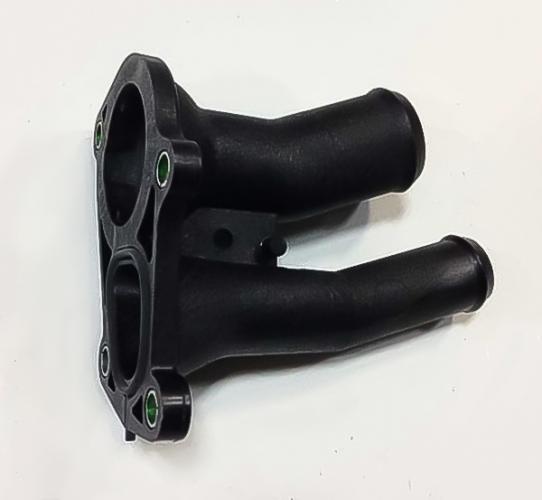

Первый из них – приобрести обычный термостат и корпус к нему от 1,4 или 1,6-литровой версии (на 100 л. с.).

Дело в том, что точки крепления корпусов электронного термостата и обычного – одинаковы, по сути, они взаимозаменяемы. Поэтому вместо электронного элемента устанавливается обычный вместе с корпусом и все.

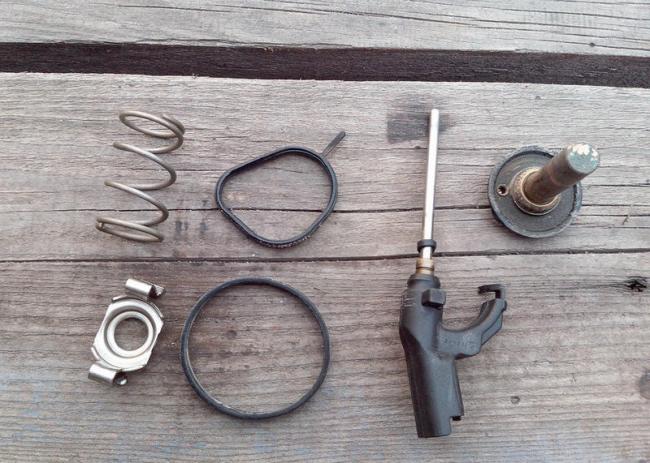

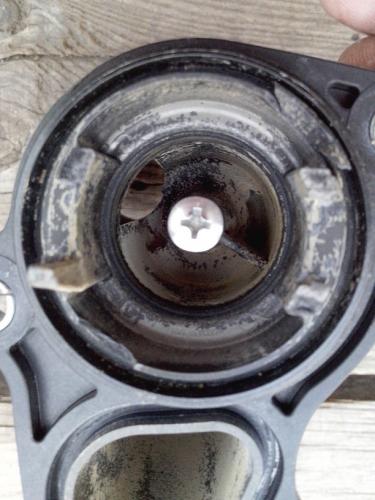

Второй способ – вытянуть из корпуса электронного термостата всю начинку и немного его доработать.

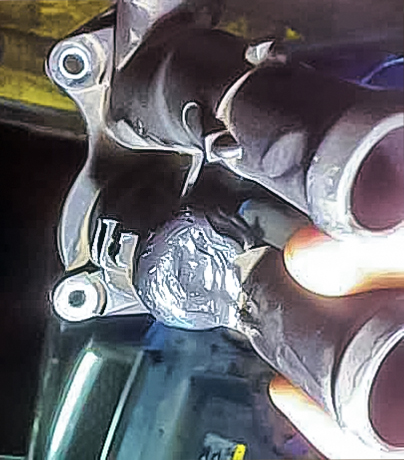

Переделки сводятся к закупорке отверстия под нагревательный элемент саморезом с последующей заливкой места его расположения термостойким герметиком.

Затем стачиваются выступающие кромки в месте прилегания корпуса к блоку цилиндров. Эта поверхность должна быть ровной.

С внешней стороны заливаем все термостойким герметиком.

После этого устанавливается обычный тепловой термостат и закрывается доработанным корпусом.

Но в результате перехода на обычный термостат, проводка, идущая от ЭБУ становиться невостребованной, в результате блок будет выдавать ошибку. Она на работу силовой установки никак не влияет, поэтому можно все оставить и так, но проводку следует заизолировать.

Но можно и обойти ЭБУ, чтобы он никаких ошибок не выдавал. Для этого достаточно к проводам подсоединить резистор на 430 Ом (мощностью 0,25 Вт).

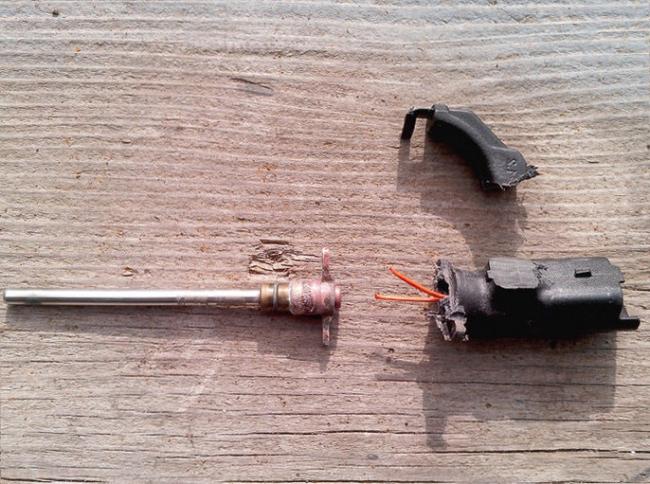

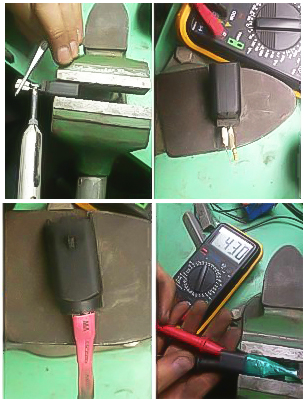

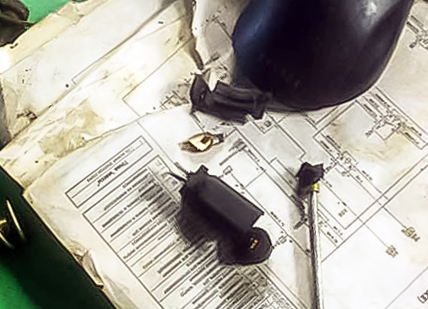

Разламываем колодку и добираемся до проводки.

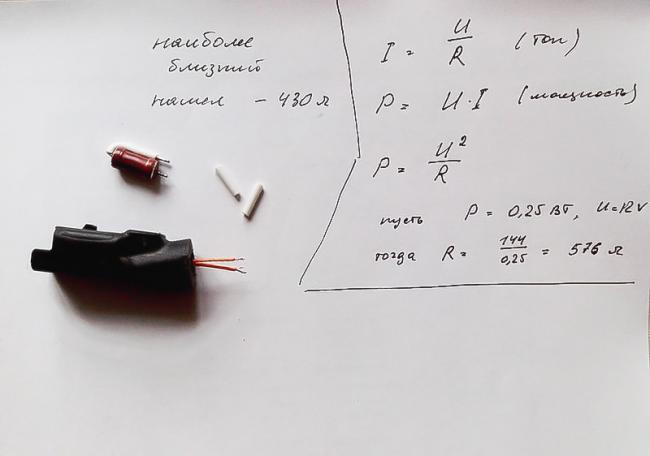

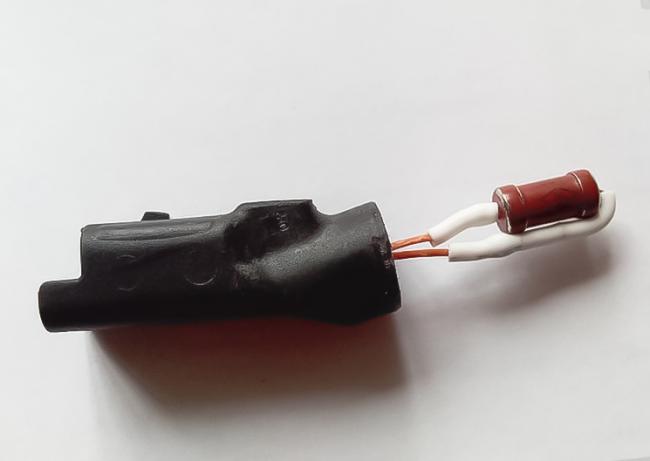

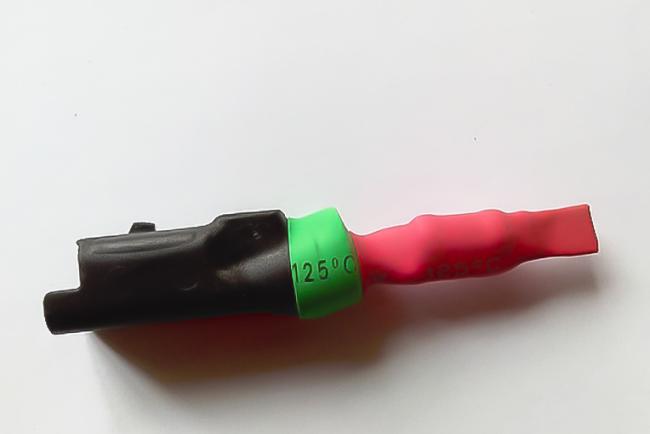

Припаиваем резистор, изолируем и проверяем все мультиметром.

Этот реостат будет создавать сопротивление такое же, как и начинка электронного термостата, поэтому ЭБУ «подмены не заметит», и ошибки выдавать не будет.

Замена термостата на ФФ2

9 лет

Кто-нибудь менял самостоятельно термостат на Форд Фокус 2 с двигателем 2 литра? Как это сделать? По поиску в форуме ничего выудить не удалось (скорость Интернета в Омске просто никакая).
Попутно вопрос по прогреву. После старта радиатор двигателя теплеет вместе со шлангами печки. Как-будто, термостат заклинил в открытом положении. Сервисмены от дилера сообщили, что температура двигателя управляется электроникой… Интересно через какой исполнительный механизм? Термостат-то обыкновенный.

ВАЖНО .
При замене термостата лучше отключить АКБ. См. здесь

термостат, охлаждающая жидкость, охлаждение двигателя, радиатор, патрубки, расширительный бачок, система охлаждения

Сначала надо снять натяжитель ремня привода аксессуаров.
Потом снять шланги с термостата.
Открутить болты.

Там еще есть возвратные шланги к радиатору и расширительному бочку. Они снимаются каким то там специальным инструментом.

По идее все не сложно.

Но на 1.6 VCT термостат уже электронный.

Ибо по моим данным, стоит обычный термостат, спрятанный под кожухом с двумя патрубками.

Denis_K

цитата:

1500р просит у нас дилер только за работу. Плюс сам термостат, который приобрел в Омске за 763 рубля.

Да, полторы тыщи только за работу, по моему перебор.
А, Вы не пробывали обратиться в сервис, где просто починяют иномарки.
Скорее всего, цена вопроса будет на мн000го меньше.

Поменял сам. Последовательность:
1) запастись 1 литром антифриза, маленькой головкой на 10 с надставкой (около 10 см) и трещеткой, плоской широкой отверткой, переносным источником света, телескопическим магнитом, марлей;
1) слить антифриз из радиатора в чистую канистру (пробка в нижнем левом углу по ходу движения; полностью не откручивается, открывая лишь канал для слива);
2) снять толстый шланг с расширительного бачка, а сам бачок снять и отвести в сторону;
3) снять и отодвинуть жгут проводов, проходящий по переднему краю пластмассового впускного коллектора;

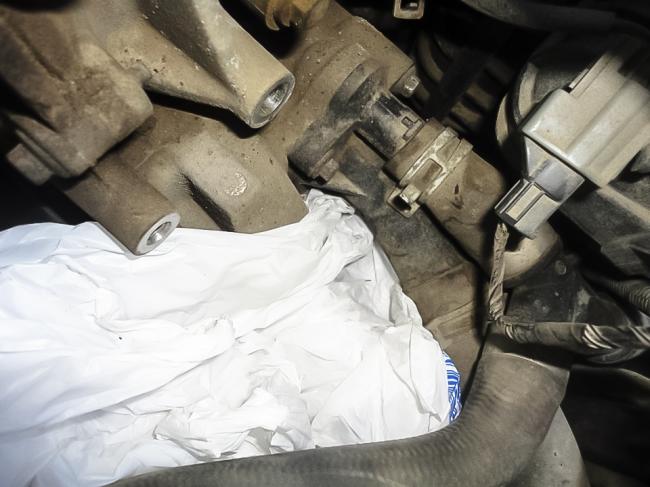

4) проложить ветошь между генератором и патрубками термостата (для предотвращения попадания антифриза в генератор и замыкания плюсового провода генератора на корпус);
5) снять тонкий, затем толстый шланги с термостата (не пугайтесь небольшой течи антифриза);
6) открутить три винта (головка на 10, нижний ловим магнитом), крепящих термостат и снять его (снова не пугайтесь неизбежной небольшой течи антифриза из блока);
7) заменить термостат, собрать все в обратном порядке (момент затяжки винтов термостата 12-15 н*м, по-народному легко; антифриз заливать через марлю).

Старый термостат проходил 43000км. Проверил его поле снятия. При +20 он оставался в частично открытом состоянии из-за перекоса рабочего элемента и неплотного прилегания запорного клапана к своему седлу. После замены скорость прогрева выросла в разы, так же как и тепло в салоне.

Denis_K

цитата:

Поменял сам.

Ну молодец.
Конечно хорошо б было бы все сфоткать и выложить.
Но, в принцепе все понятно.

Вчера поменял термостат, сам у друга в тёплом гараже и с его помощью. Сразу хочу сказать: пишу для тех у кого 1.6 Ti-VCT (115 л.с.).
На этом движке СВОЙ термостат и стоит он не как у людей — под генератором. Купил через манагера официалов 2550 р. (оригинал). вскрыл коробку очень удивился: термостат 2007 года выпуска.

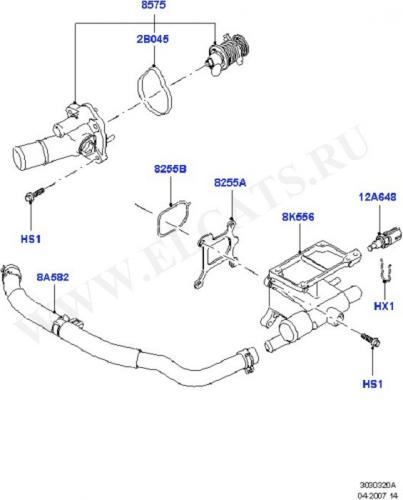

Залезли под капот и ОЧЕНЬ удивились. На старом термостате ТРИ патрубка, а на том, что из коробки ДВА. Смотрите выше на картинку у sanekk! Отвода нр. 1 на новом термостате не оказалось. Успокоились только тогда, когда поняли, что на старом на этот патрубок не одета трубка. Он сам по себе просто торчит. Не устаю восхищаться инженерами ФМК. Когда сняли, оказалось он просто припаян к патрубку нр.2. Т.е. не имеет выхода в него. Машина 2006 года, новый термостат 2007, за год додумались не делать ненужный отвод. Молодцы.
Кому интересно, сообщаю последовательность действий. Фото нет, фотик угробил недавно. Термостат стоит под пластмассовым впускным коллектором со стороны бачка для ГУРа, а точнее под ним и под генератором. Проще термостат снимается, если снять генератор, но мы посчитали, что не снимая будет быстрее. Итак:

1) запастись 1 литром антифриза, маленькой головкой на 10 с надставкой (около 10 см) и трещеткой с карданчиком, плоской широкой отверткой, переносным источником света, телескопическим магнитом с зеркальцем;

3) слить антифриз из радиатора в чистую канистру (примерно 5 литров),(пробка в нижнем левом углу по ходу движения; полностью не откручивается, открывая лишь канал для слива), польётся хорошо при открытой пробке расширительного бачка;

4) снять толстый шланг с расширительного бачка и отвести в сторону;

5) снять и отодвинуть в сторону бачок для масла ГУРа;

6) снять тонкий, затем толстый шланги с термостата (не пугайтесь небольшой течи антифриза);

7) открутить четыре винта (головка на 10, нижние ловим магнитом), крепящих термостат и снять его (снова не пугайтесь неизбежной небольшой течи антифриза из блока);

8)отцепить штекер нр.4;

9) заменить термостат, собрать все в обратном порядке (момент затяжки винтов термостата 12-15н*м, по-народному легко; антифриз заливать через марлю в расш.бачок).

Хомуты штатные многоразовые. Не покупал новые. Антифриза долил 0.5 л. На всё ушло 3 часа, т.к. без снятия генератора очень геморойно выкручивать и закручивать четыре болта термостата. У старого терм. клапан заклинил в открытом состоянии.
Удачи всем.

Замена термостата Форд Фокус 2. Двигатели 1.6, 1.8, 2.0

В этой статье мы поговорим о замене термостата на автомобилях Ford Focus 2 с двигателями объемом 1.6, 1.8, 2.0 литра. Также покажем, как можно сэкономить, заменяя термостат электронного типа.

Автомобиль марки Ford Focus 2 считается одним из самых востребованных моделей компактного класса. Несколько вариантов кузовов и большое количество силовых установок повлияли на хорошую востребованность авто как у России, так и за ее пределами. Все типы моторов — классической на сегодняшнее время комплектации (4-цлилндровые, с поперечным расположением, инжекторной системой питания и жидкостной системой охлаждения).

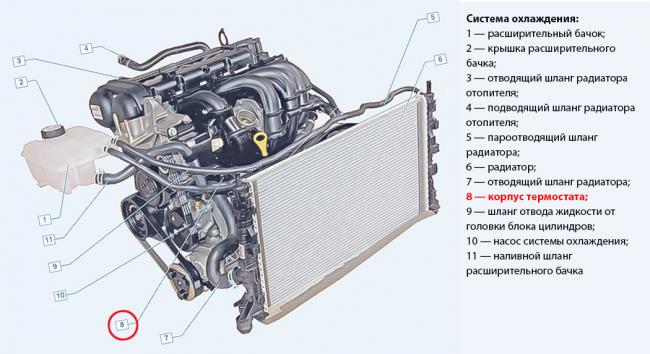

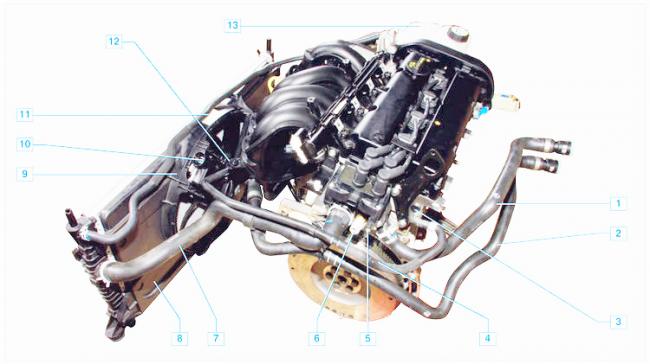

Детали системы охлаждения (вид с левой стороны двигателяФорд Фокус 2):

1 — подводящий шланг радиатора отопителя;
2 — отводящий шланг радиатора отопителя;
3 — патрубок головки блока цилиндров;
4 — шланг отвода жидкости от головки блока цилиндров;
5 — выпускной патрубок системы охлаждения;
6 — датчик температуры охлаждающей жидкости;
7 — подводящий шланг радиатора;
8 — радиатор;
9 — кожух вентилятора системы охлаждения;
10 — электронный регулятор скорости вращения крыльчатки;
11 — пароотводящий шланг радиатора;
12 — вентилятор системы охлаждения с крыльчаткой;
13 — расширительный бачок.

Система охлаждения Форд Фокус 2 — закрытого типа, жидкостная, двухкольцевая с принудительной циркуляцией. Включает в себя такие элементы:

• расширительный бачок;
• насос ОЖ;
• рубашка охлаждения двигателя;
• термостат;
• соединительные шланги;
• датчик температуры ОЖ и радиатора с электрическим вентилятором.

К системе подключен радиатор отопителя.

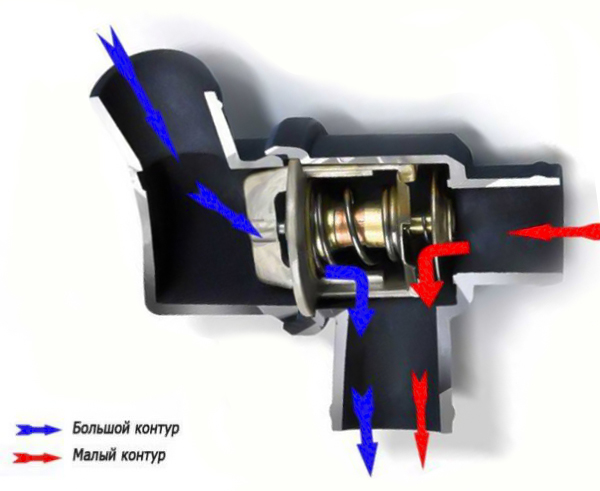

Антифриз двигается по малому кругу, который исключает радиатор до той поры, пока не достигнет требуемой температуры. Дальше охлаждающая жидкость перемещается уже по большому кругу, который подключает и радиатор.

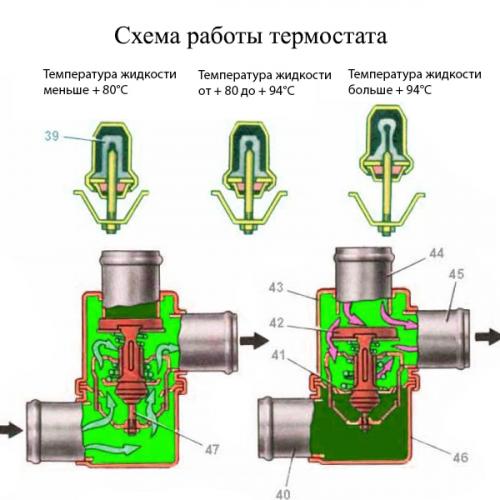

За разделение движения антифриза на малой и большой круги отвечает термостат. Он является ключевым элементом всей системы охлаждения. Термостат позволяет силовой установке как можно быстрее выйти на нужную рабочую температуру и поддерживать ее в нужном диапазоне.

Если термостат выходит из строя, нормативная температура двигателя соблюдаться не будет, а это, в последствие, негативно скажется на его работе и на поддержании комфортной температуры в салоне автомобиля.

Сам термостат, как элемент, ремонту не принадлежит, и, при невыполнении своих функций, он просто заменяется.

Используемые типы двигателейFord Focus 2

Ранее этот автомобиль укомплектовывали разными силовыми установками, но в продаже были модели только с определенными двигателями.

В России автомобиль Ford Focus 2 был доступен с бензиновыми моторами Duratec. Всего было четыре варианта рабочего объема:

• 1,4 л. (80 л. с.);
• 1,6 л;
• 1,8 л. (125 л. с.);
• 2,0 л. (145 л. с.).

Что касается 1,6-литровых моторов, то их было две модификации:

• Обычная (со 100 л. с.);
• Ti-VCT (115 л. с.).

Также выпускалась и дизельная установка — 1,8-литровая (115 л. с.). На самом деле силовых агрегатов у Форд Фокус 2 было больше, но на российский рынок другие версии почти не попадали.

Специфика конструкции системы охлаждения и расположениетермостата на моделях Форд Фокус 2

У всех бензиновых двигателей Duratec термостат стоит в средней правой части блока цилиндров со стороны радиатора, но его практически не видно (закрывает установленное другое оборудование).

У 1,4 и 1,6-литровых моторах корпус термостата размещен под генератором и впускным коллектором. Чтобы его увидеть, прийдется демонтировать один из элементов.

У 1,8 и 2,0-литровых моторах генератор размещен в нижней части силового агрегата, а не вверху, а доступ к корпусу термостата скрывает натяжной ролик. Чтобы добраться до места, где расположен термостат, прийдется демонтировать ролик.

Виды термостатов

Почти на всех двигателях автомобиля Ford Focus 2 установлены обыкновенные тепловые элементы со специальным наполнителем. Когда наполнитель начинает нагреваться, он расширяется. В процессе этого перемещается шток и открывается канал, ведущий на радиатор.

Такой термостат работает самостоятельно, и для его функционирования важна только температура. Корпус элемента обычно делают из цветных металлов. Если в процессе активного взаимодействия с антифризом окисляется шток, то термостат может заклинить в одном положении.

В дорестайлинговом автомобиле с двигателем Ti-VCT устанавливался электронный тип термостата. Его управление осуществлялось от электронного блока управления. Такая конструкция влияла на более интенсивный прогрев силовой установки, поскольку весь процесс контролировал ЭБУ.

Такой термостат имел более трудный механизм, поэтому он часто выходил из строя. К тому же, стоит он значительно дороже, чем обычная модель элемента. Но, как показала практика, электронный термостат вполне можно сменить на обычный, и он тоже будет отлично работать.

Признакинеисправности термостата

• Нестабильный температурный режим двигателя: перегрев или недостаточный прогрев;

• Коррозия внутри радиатора;
• Некачественная охлаждающая жидкость или не своевременная ее замена.

Проверканеисправности термостата

Запустите холодный мотор. При рабочем элементе основной клапан находится в закрытом положении, а запасной — в открытом. ОЖ циркулирует по «малому» кругу, избегая радиатор системы охлаждения. Следовательно, отводящий подводящий шланги радиатора при касании будут холодные.

При достижении температуры антифриза 60°С, запускается процесс активного прогревания шланга, что указывает на начало циркуляции жидкости по большому кругу. Если нагревание не происходит, замените термостат на новый.

Замена неисправного термостата со снятием ремня на двигателе 1.6 л (100 л.с.)

Ремень генератора на данной модели не имеет автоматического натяжителя. Если нужно заменить один ремень, то все манипуляции будут проходить за счет генератора и его крепления.

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка.

5. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

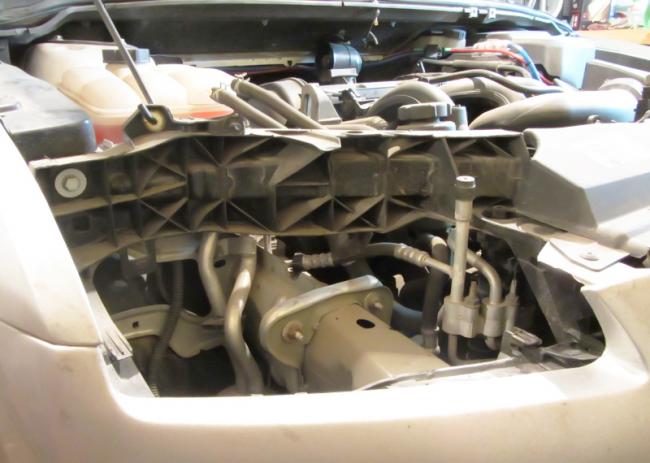

7. Возвратитесь к подкапотному пространству. Снимите правую фару.

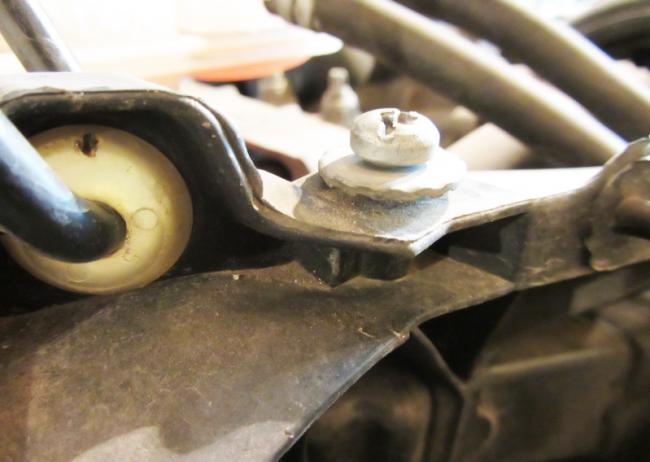

Открутите один шуруп и потяните ее себя.

8. Открутите болты крепления расширительного бачка системы охлаждения и отодвиньте его в сторону.

9. Отсоедините клемму и коннектор от генератора.

10. Головкой на 8 открутите болт крепления расширительного бачка гидроусилителя руля и уберите его в сторону.

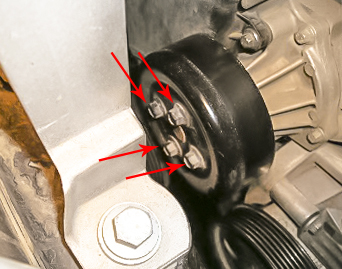

11. Открутите 3 болта крепления шкива помпы, а 4-й – попустите. Шкив должен уйти в сторону и послабить натяжение ремня.

12. Головкой на 15 отверните болт нижнего крепления генератора.

13. Снимите ремень с генератора.

14. Головкой на 15 отверните болт и гайку верхнего крепления генератора.

15. Достаньте болт, и снимите кронштейн бачка гидроусилителя.

16. Снимите со шпильки генератор.

17. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

18. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

Места крепления корпуса к блоку двигателя

19. Извлеките неисправный термостат и замените новым.

20. Установите новый термостат и соберите все в обратном порядке.

21. Наденьте ремень на генератор верните шкив насоса в исходное положение. Для этого, головкой на 18 и болтом крепления привода дополнительных агрегатов, немного проверните коленчатый вал. Он потянет за собой ремень и в месте его прохождения по шкиву насоса просядет. Это позволит наживить болты крепления шкива и затянуть их. Таким способом удастся заменить термостат и сберечь ремень целым, что позволит ему и дальше выполнять свою работу.

Видео замены термостата Форд Фокус 2 1.6 л. (100 л.с.)

Замена неисправного электронного термостата намотореTi-VCT (1,6.,115 л.с.)

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Сбросьте давление в системе охлаждения, открутив пробку расширительного бачка. Осмотрите ее целесность и работоспособность.

5. Дальше нужно слить охлаждающую жидкость. Возьмите отвертку с широким шлицом и открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и подождите полного слития охлаждающей жидкости.

Полезный совет:

Чтобы охлаждающая жидкость сливалась с меньшей скоростью, закройте крышку на расширительном бачке. После того, как жидкость вытечет полностью, открутите ее снова.

Примечание:

Антифриз смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (как вариант, можно самостоятельно изготовить из пластиковой бутылки для газированной воды).

7. Возвратитесь к подкапотному пространству и открутите болты крепления расширительного бачка системы охлаждения. Не отключая, отодвиньте его в сторону.

8. Чтобы подобраться к корпусу термостата, сначала нужно снять генератор. Нажмите отверткой на фиксатор и, потянув на себя, отсоедините колодку жгута проводов от разъема генератора.

9. Под резиновой заглушкой генератора расположен еще один контакт. Отсоедините от генератора клемму и коннектор.

10. Открутите болт крепления расширительного бачка ГУР. Сам бачок переместите в сторону (трубопроводы от него отсоединять не нужно).

11. Дальше нужно снять приводной ремень. Накидным ключом на 10 открутите 4 болта крепления шкива помпы (водяного насоса). Снимите шкив.

12. Головкой на 15 отверните нижний болт крепления генератора.

13. Снимите с генератора приводной ремень.

14. Головкой на 15 отверните верхние болт и гайку крепления генератора.

15. Извлеките болт, и снимите кронштейн бачка ГУР.

16. Снимите со шпильки генератор.

Примечание:

Когда будите обратно устанавливать генератор, сначала вкрутите шпильку.

17. Достаньте генератор из моторного отсека. Этот шаг обеспечит доступ к корпусу термостата.

18. Электронный термостат идет вместе с корпусом и его замена производится целиком. Перед тем, как снять термостат, обязательно отсоедините от него проводку, идущую от электронного блока управления.

19. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

20. Корпус термостата крепится к двигателю четырьмя болтами, два из которых расположены сверху (доступ к ним более открыт), и еще два — снизу. К ним не просто подобраться, поскольку мешают 2 патрубка, надетых на корпус термостата.

21. Головкой на 8 или на 10 (с удлинителем 10 см) выкрутите 4 болта крепления корпуса термостата.

Места крепления корпуса к блоку двигателя

22. Достаньте поврежденный термостат.

Если он не поддается, аккуратно подденьте его отверткой. Не забудьте также извлечь и уплотнительное кольцо.

Примечание:

При снятии термостата будьте внимательны, поскольку под ним осталось небольшое количество антифриза, который может вытечь на детали мотора.

23. Установите новый термостат и соберите все в обратном порядке.

Полезные советы:

После установки нового термостата, смажьте корпус тонким слоем герметика, внимательно прочитав инструкцию.​​​

• После окончания сборки, залейте в расширительный бачок ОЖ. Если она старая — желательно ее сначала профильтровать.
• Во время заливки продавливайте патрубки руками, тем самим предотвращая образование воздушной пробки.
• После прогрева двигателя заедите передними колесами на эстакаду и долейте до уровня антифриз при работающем двигателе. Если будет нужно, долейте антифриз уже на ровной площадке.

Советы для экономии на покупке термостата

Поскольку точки крепления корпусов электронного термостата и обычного практически одинаковы, то они могут друг друга заменять. Поэтому, вместо электронного элемента можно установить обычный вместе с корпусом от 1,4 или 1,6-литровой версии (на 100 л. с.).

Другой способ:

1. Снятый с автомобиля старый термостат хорошо вымойте и разберите. Вытащите с него электрический подогреватель с прокладками.

Запчасти разобранного термостата

2. По центру отверстия корпуса (там, где был штырь нагревателя), нарежьте резьбу М5 и возьмите винтик из нержавейки. Сначала примерьте.

3. В тех местах, где корпус будет прилегать к блоку цилиндров, аккуратно сточите выступающие кромки. Сделайте поверхность как можно ровной.

4. С внешней стороны выкрутите винт. Намажьте резьбу и винт герметиком, плотно закрутите винт обратно, и удалите остатки герметика.

5. Металлической щеткой зачистьте посадочное место термостата. Установите обычный тепловой термостат и закройте доработанным корпусом.

При переходе на использование обычного термостата проводка, которая идет от электронного блока управления, становится ненужной. Поэтому блок будет показывать ошибку. Как вариант, можно ее так и оставить, но обязательно заизолировать.

Устранение показаошибки

Первый способ:

1. Подсоедините к проводам резистор на 430 Ом (мощностью 0,25 Вт). Разберите саму колодку и доберитесь до проводки.

2. Припаяйте резистор, изолируйте и проверьте работу мультиметром. Такая доработка создаст идентичное сопротивление, как и начинка электронного термостата. Поэтому электронный блок управления больше не будет показывать ошибку.

Второй способ:

1. Разберите нагреватель. Спилите болгаркой часть пластика. Отделите разъем и нагреватель.

2. Ознакомьтесь со схемой. Белые трубочки — силиконовые, термостойкие. Мощность резистора и сопротивление подбирается так, чтобы с одной стороны, при включении нагревателя, не происходило нагрева конструкции, а с другой — высокое сопротивление резистора не принимало эл. мозгами как обрыв цепи нагревателя.

3. Спаяйте сделанное устройство и наденьте термоусадочную трубку.

4. Соберите все узлы, соедините доработку со штатным разъемом, и прикрепите стяжкой к жгуту проводки.

Замена неисправного теплового термостатасиловых установок на1.8и2.0 литра

У таких силовых установках наблюдается несколько другая конструкция дополнительного оборудования. У верхней части установлен натяжной ролик, который существенно упрощает процесс замены термостата, и не требует замены приводного ремня.

Порядок выполнения работ:

1. По возможности, поставьте автомобиль на смотровую яму, и выключите двигатель.

2. Снимите с аккумуляторной батареи защитную крышку.

3. Накидным ключом на 10 снимите с аккумулятора минусовую клемму.

4. Открутите пробку расширительного бачка и сбросьте давление.

5. Отверткой с широким шлицом открутите внизу радиатора сливную пробку.

6. Подставьте под радиатор любую подходящую емкость и слейте охлаждающую жидкость.

7. Снимите правую фару.

8. Открутите болты крепления расширительного бачка системы охлаждения и отодвиньте его в сторону.

Теперь расположение корпуса термостата видно намного лучше.

9. Головкой на 17 потяните ролик от себя в сторону лобового стекла и ослабьте натяжной ремень.

10. Снимите натяжной ремень (полностью снимать не надо, просто зафиксируйте).

11. Открутите крепление приводного ролика и снимите его с двигателя. Так будет открыт доступ к корпусу термостата.

12. Перед тем, как снимать термостат, наденьте на генератор пакет. Это защитит его от попадания внутрь охлаждающей жидкости.

13. Отверткой отожмите фишку.

14. Пассатижами разъедините хомуты крепления патрубков, которые подходят к корпусу. Снимите их.

15. Термостат зафиксирован 3-мя болтами. Открутите болты крепления корпуса термостата и достаньте поврежденный термостат.

16. Замените поврежденный термостат на новый. Соберите все элементы в обратной последовательности.

17. После замены элемента заполните систему охлаждения жидкостью. Проверьте, установлена ли на место пробка на расширительном бачке и все снимаемые патрубки. После этого залейте в бачок до максимальной отметки антифриз. Подождите, пока он не перестанет уходить, и снова долейте до максимального уровня. Запустите двигатель Пождите, пока он полностью прогреется (для открытия термостата). В результате охлаждающая жидкость из расширительного бачка будет быстро уходить. Снова долейте ОЖ до требуемого уровня. Проверьте термостат, его патрубки и пробку на наличие подтеков.

Видео замены термостата Форд Фокус 2 1.8л.

Особенности выбора термостата

Термостат может быть в продаже отдельно от корпуса.

Также есть вариант термостата вместе с корпусом.

Отдельно есть в продаже и корпус без термостата.

На сегодняшний день в продаже есть «зимние» и «летние» элементы. Отличаются они друг от друга температурой открытия.

«Летний» термостат пускает антифриз на большой круг при 80-85°С, а «зимний» — при 92-95°С. Температура открытия термостата в обязательном порядке будет указана и на самой его упаковке, и на элементе. Визуально и по конструкции они отличаются друг от друга лишь длиной штока.

«Летний» термостат рекомендуется применять при высоких температурах, например, в южных регионах, так как он быстрее пускает антифриз в движение по большому кругу, что защищает авто от перегрева. А «зимний» — в северных регионах, поскольку такой термостат дольше проводит антифриз по малому кругу, поэтому мотор лучше и быстрее прогревается.
