Коробка передач Камаз: устройство, делитель, схема переключения

Для автомобиля, механизм переключения передач – устройство, при отсутствии которого, эксплуатация немыслима. Если на легковом транспорте трансмиссия считается не простым агрегатом, то на тяжёлой технике из-за габаритов и веса, дела обстоят намного хуже. Поэтому коробка передач КамАЗ конструктивно сложное устройство, требующее навыков и умения при обращении и уходе.

Большинство зарубежных производителей устанавливают на тяжелой технике автоматическую трансмиссию. Создатели КамАЗ, с целью упростить конструкцию и повысить надёжность изделия, пошли по пути механического устройства. Схема коробки передач КамАЗ, увеличивает эффект использования транспортного средства. Простота и удобство, делают агрегат экономически выгодным.

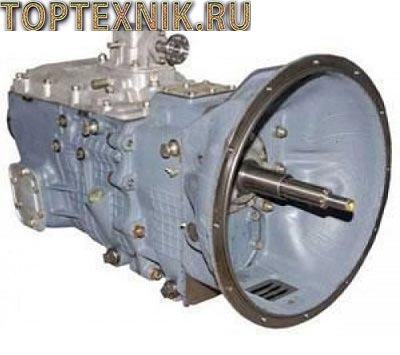

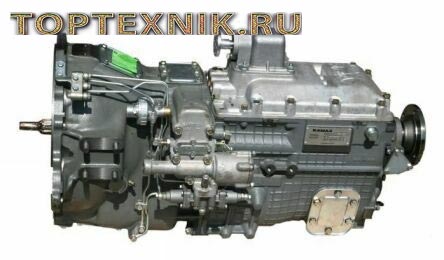

Устройство и работа коробки КамАЗ

Коробка передач автомобилей КамАЗ отличия в сравнении с коробками аналогичных грузовых автомобилей. Связано это с жесткими условиями эксплуатации транспортного средства, а так же с большим объёмом и весом перевозимого груза, соответственно с большими нагрузками.

Модификации коробок

От того, какие нагрузки испытывает и в каких условиях эксплуатируется транспортное средство, зависит тип устанавливаемой коробки:

• КПП-14;
• КПП-15;
• КПП-16;
• Коробка передач КамАЗ ZF.

Четырнадцатая трансмиссия представляет собой пяти ступенчатое устройство, в состав которого входит редуктор. Пятнадцатая модификация изделия с десятью ступенями, в отличие от КамАЗ-14, укомплектована делителем с двумя ступенями, дислокация устройства – передняя часть коробки.

Коробка передач КамАЗ-14:

Управляются трансмиссии механически, дистанционно, при помощи рычага качения, расположенного на силовой установке. Управление механическим редуктором происходит за счёт пневматики и механики, через селектор. Водитель непосредственно воздействует на кулису.

Шестнадцатая коробка, с восемью ступенями переключения, механического типа. Конструкция включает редуктор на четыре ступени и понижающую коробку, закреплённую позади конструкции.

На заглушку КПП устанавливается основа штока, переключающего ступени, сам рычаг выполнен в оригинальном конструкторском решении. Изделие содержит шток управляющий редуктором, рычаг, страховку, исключающую ошибочный запуск реверса и клапаны, управляемые пневматикой и переключающие механизм, повышающий крутящий момент.

Коробка передач КамАЗ – 15:

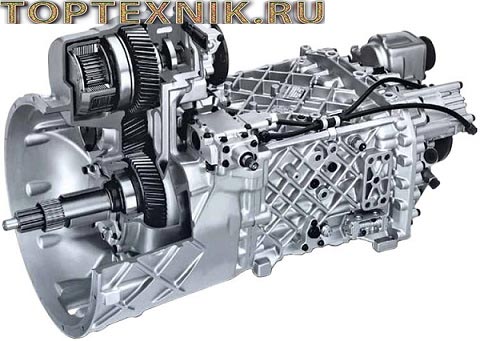

Коробка передач ZF на КамАЗ с девятью ступенями, снабжается вспомогательной понижающей передачей, в отличие от модели 16.

Коробка передач КамАЗ 5320 оснащена пятью ступенями. Поскольку техника эксплуатируется в жестких условиях, её оснащают большими передаточными числами для работы на низких оборотах. Переключение происходит поэтапно, трансмиссия легко подстраивается, под дорожные условия.

Коробка передач КамАЗ ZF:

Управление передачами на современных автомобилях различаются. Механизм с меньшим количеством передач, эксплуатируют на транспорте с меньшей грузоподъёмностью и габаритами. Модификации на 10 ступеней устанавливают на автопоезда. КамАЗ пользуется спросом в 40 странах, поскольку управляющие механизмы надёжны и долговечны.

Описание коробок передач

Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.

Отличительные особенности коробки КамАЗ-15:

• Используется в паре с усиленным синхронизатором делителя;
• Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
• Модернизирована фиксация шестерёнок трансмиссии;
• Увеличена высота зубьев.

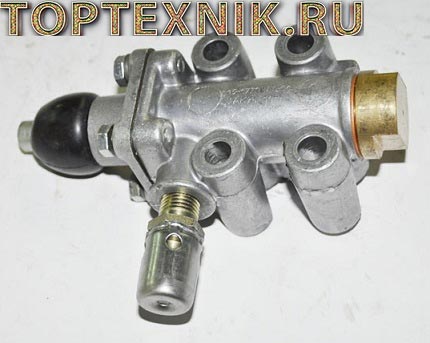

Клапан включения понижающей передачи (делителя) КамАЗ-15:

Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.

Элементы трансмиссии КамАЗ:

1. Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
2. Шестерёнчатый механизм активации реверса;
3. Верхний кожух;
4. Сборно-разборный механизм, переключающий ступени;
5. Силовой агрегат, расположенный в передней части корпуса.

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

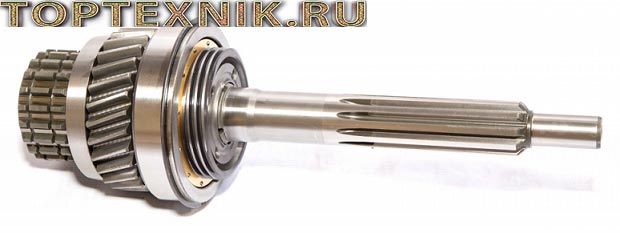

Первичный вал делителя коробки КамАЗ-15:

1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Технические параметры коробок передач КамАЗ

Трансмиссия автомобилей КамАЗ оснащена коробками, отличающимися между собой передаточными числами. По этой причине, автомобили применяют во многих сферах. Передаточные числа указаны в таблице ниже.

Модификация коробки	Передача/передаточные числа
1	2	3	4	5	6	7	8	9	Реверс
141	5,62	2,89	1,64	1,00	0,724	–	–	–	–	5,30
142	6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
144	7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
152	Повышенная	7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
Пониженная	6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
154	Повышенная	7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
Пониженная	6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
161	8,39	5,50	3,93	2,87	2,12	1,40	1,00	0,73	–	11,01
ZF-9S109	10.24	6.576	4.78	3.531	2.61	1.86	1.35	1.0	0.74	9.44
ZF-6S1000	6.75	3.60	2.12	1.39	1.00	0.78	–	–	–	6.06
ZF-16S151	Повышенная	13.80	9.59	6.81	4.58	3.021	2.09	1.49	1.00	–	13.17
Пониженная	11.55	8.02	5.70	3.84	2.52	1.75	1.24	0.84	–	11.03
ZF-9S1310	9.48	6.58	4.68	3.48	2.62	1.89	1.35	1.00	0.75	8.97

Помимо передаточных чисел, характеристики модификаций коробок отличаются конструктивно. Так, одни модели укомплектовываются деталями и компонентами, отсутствующими у других модификаций. Трансмиссии ZF собираются на Российском заводе, совместно с немецкими партнёрами, предприятие ZF-КАМА в Набережных Челнах.

Переключение скоростей

Коробка передач, используемая на КамАЗе, не такая, как классическая, схема переключения предполагает наличие навыка. Нюанс переключения агрегата, поэтапный переход со ступени на ступень.

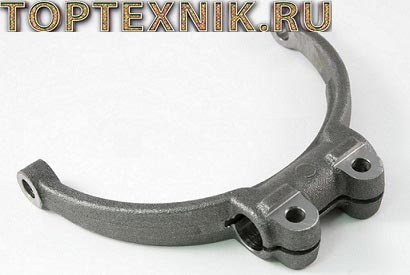

Вилка переключения делителя КамАЗ-15:

Старт

Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.

Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.

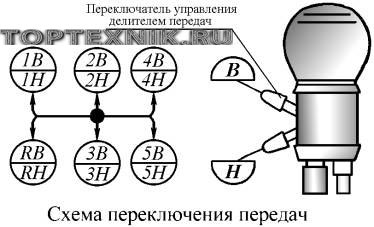

Коробка передач КамАЗ 4310 схема переключения:

Особенности переключения

Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.

Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.

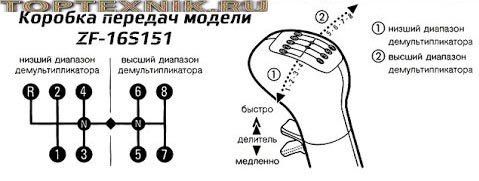

Переключение передач на КамАЗ (ZF):

Уход за коробкой КамАЗ

Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач – не избежать. К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.

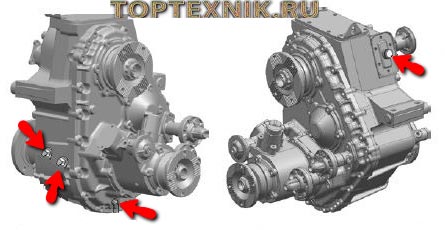

Проверка уровня масла в картере коробки КамАЗ:

Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).

Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.

К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.

ДЕЛИТЕЛЬ КАМАЗ. КАК ПЕРЕКЛЮЧАТЬ.

Коробка передач КамАЗ: как переключать передачи на КамАЗе

Схема и устройство коробки передач Камаза

На грузовом автомобиле производства ПАО «КАМАЗ» устанавливаются разные КПП. Все они отвечают за передачу крутящего момента, изменяют передаточные отношения, позволяют отсоединять двигатель от трансмиссии. Схема переключения передач на Камазе мало чем отличается от систем других машин. Несмотря на это, имеются важные особенности, которые хотелось бы подчеркнуть.

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

• основная коробка на 5 скоростей;
• делитель на 2 ступени или мультипликатор;
• сцепление;
• валы — основной, вторичный, промежуточный;
• синхронизаторы и шестерни;
• картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Традиционная КПП 152 или 14 — пятискоростная, механическая, установлена в целях упрощения конструкции и повышения надёжности изделия.

Но есть и другие варианты:

• 10-ступенчатый или 15 модель;
• 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
• 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

• усиленные синхронизаторы;
• новое крепление шестерёнок;
• доработанная шлицевая система;
• использование новых конусообразных подшипников в опорах валов;
• отсутствие шлицевого крепления;
• увеличенная высота зубьев.

4 и 5 передачи больше не вылетают, как было на старой КПП. Отметим, что 154 модель или 15 предназначена для работы на двигателях с крутящим моментом 1100 Нм. Это модификации автомобиля Kamaz 55111, 43118 и другие.

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

• меньшая частота переключения в ходе передвижения;
• увеличение тяги двигателя;
• повышение комфорта управления.

Устройство привода управления делителя выглядит так:

• рычаг или опора;
• уплотнительное кольцо;
• ось;
• вибрационный изолятор.

Технические характеристики

Подробно приведены в таблице ниже.

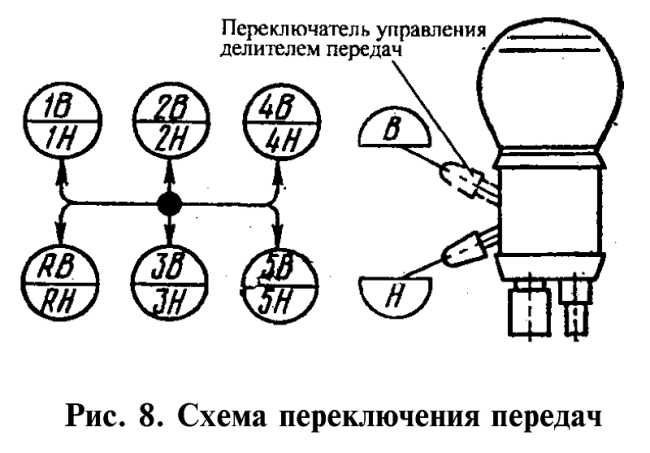

Схема переключения передач на Камазе

Принцип работы коробки передач на Камазе с редуктором несложный: повышенный либо пониженный режимы. Такой подход придуман инженерами для уменьшения нагрузки мотора: когда машина под нагрузкой, надо включать режим H. В менее активном режиме задействуется режим B.

В качестве примера приведём схему работы с коробкой делителем на ровном асфальте:

1. Сначала включается 1-я передача, затем 2-я и 3-я;
2. Задействуется режим H, осуществляется переключение на 4-ю скорость;
3. Переход на режим B;
4. Вновь переход на H, включение 5-й скорости;
5. Возврат на облегчённый режим B.

Что это даёт? Лёгкое трогание с низов, плавное ускорение. При возникновении сложных условий движения или большой загруженности машины, первые 4 передачи рекомендуется включать в утяжелённом режиме H.

Таким образом, схема переключения выглядит так: 1B-2B-3B-4H-4B-5H-5B. А на сложных трассах подойдёт такой порядок: 1H-2H-3-H-4H-4B-5H-5B.

Некоторые модели КПП ЗФ, такие как 9S109, оборудованы дополнительной передачей C. Она нужна для улучшения передвижения по снегу, грязи, льду. Схема на коробках передач Камаз ZF 6520 такая, что при переключении на пятую скорости с четвёртой, самопроизвольно включается облегчённый режим. Напротив, если с 5-й на 4-ю, априори задействуется пониженный режим. За включением режимов можно следить по индикатору на щитке приборов.

Начало движения

Перед тем как трогаться с места на Камазах с такой коробкой, надо разогреть движок до 7 тыс. об/мин. Главная особенность старта на большом грузовике — обеспечить плавность движения с места и эффективный набор дальнейшей скорости.

Включение скоростей

Из-за того, что Камаз — специфический крупный грузовой автомобиль, часто эксплуатируемый в жёстких условиях, переключение положений КПП с одной на другую проходит в несколько этапов. В остальном особенностей нет — надо выжимать муфту и перемещать рычаг.

Вторую передачу можно задействовать лишь после регистрации шкалой на приборке 3 тыс. об/мин. Рычаг скоростей переключается только с выжатой до упора педали сцепления после паузы в 1 секунду. Рычаг делителя находится на картере с левой стороны.

Задний ход

Включается задний ход переключателем, выставленным в нижнее левое положение. Во время движения автомобиля ставить эту передачу воспрещено! Сначала машину надо остановить, а уже потом совершить маневр.

Техника управления в сложных условиях

Безопасность движения зависит от многих факторов. Это и техническое состояние машины, и качество топлива, и квалификация водителя. Отдельное внимание уделяется внешним условиям, так как они могут резко измениться.

Подъем

Заезд на горку должен сопровождаться включением пониженного режима H. Это даёт возможность легче преодолеть склон и препятствия, ведь трансмиссия начинает работать в полную силу.

• во время подъёма, особенно с грузом, переход с первой на вторую передачу должен проводиться с применением повторного выжима муфты;
• не отпускать педаль газа, чтобы обеспечить нормальную работу двигателя, предотвратить перебои;
• не допускать снижения оборотов за 2000 в минуту, иначе движок перегреется.

Спуск

Скат с горки должен осуществляться с обязательно заведённым силовым агрегатом. Отключать его ни в коем случае нельзя — это не легковушка! Так можно остановить работу усилителя, который заблокирует рулевое управление грузовика. Чем это грозит, остаётся только гадать.

Если возникнут сложности с тормозами, на Камазе имеется возможность подключения вспомогательной системы. Но в этом случае нельзя использовать муфту и переключать скорости.

Сильная пробуксовка колес

Пробуксовка колёс возможна на различных дорожных покрытиях, но часто такое происходит на льду. Поэтому зимой рекомендуется использовать цепи, увеличивающие коэффициент сцепления с дорогой. Если Камаз забуксовал, опытные водители рекомендуют убрать ногу со сцепления и задействовать дифференциал. На щитке имеется специальный регулятор, позволяющий это сделать. На панели включится индикатор.

В песке и грязи пробуксовка — верный способ застрять надолго. Если воспользоваться лопатой и домкратом, ситуацию можно исправить. Надо просто очистить песок под мостом автомобиля, и как можно сильнее увеличить вращение колёс. Безусловно, шины не должны быть низкопрофильными. Только внедорожные глубокопрофильные или та же цепь, аккуратно надетая на колёса.

Переключение при заносе

При заносе надо держать ногу на муфте, а руль поворачивать в сторону заноса. Этот приём позволит выровнять машину. Также рекомендуется включать дифференциал, а после преодоления заноса его разблокировать.

Возможные неисправности КПП Камаза и способы их устранения

Износ механизмов — самая распространённая неисправность в КПП автомобиля Камаз. Как правило, чаще страдают подшипники и шестерни, так как постоянно находятся под нагрузкой, в движении и трутся. Ремонт в данном случае подразумевает замену этих деталей.

На примере коробки 152 рассмотрим, как ведёт себя проблемная коробка:

• увеличиваются шум и стуки;
• самопроизвольно вылетают передачи;
• механизм сложно включается;
• скорость блокируется в одном положении.

Ремонт всегда подразумевает демонтаж и разборку агрегата с последующим выявлением дефектов. Проблемные и изношенные элементы меняются, параметры регулируются. Масло обязательно обновляется. Затем, после сборки и установки КПП на место, проводится проверочный тест-драйв.

Появился шум

Как правило, при выжиме муфты гул пропадает. Обычно такое происходит при изношенном подшипнике основного вала. Шумит коробка практически на всех передачах, реже — на пятой. Со временем шум усиливается.

Причиной воя может стать не только КПП, но и сцепление. Поэтому после снятия коробки, перед её разборкой, желательно проверить устройство. Надо завести двигатель. Если слышно металлическое бряцанье, это либо пружины диска корзины износились, либо другая неисправность сцепления.

Не включается задняя и первая

Тяжелое включение задней и первой передачи может свидетельствовать о ведении сцепления. Другими словами, изнашивается диск, ухудшается регулировка и функционирование привода. Что касается проблем в самой коробке, то возможен износ синхронизаторов — для передней передачи. Ещё одна причина — отсутствие масла в коробке.

Если трудно переключить передачу, когда машина стоит на месте, а двигатель заглушен, неисправность однозначно в механизме выбора передач КПП. В нём либо поломка, либо нарушена регулировка.

Выключаются (вылетают) передачи

Данная неисправность связана с механизмом переключения скоростей. Возможно, что изношены вкладыши вилок, ослаблены их фиксаторы. Нередко такое происходит при затяжной езде в горку. Машина, как правило, должна быть гружённой, и приходится включать пониженные передачи — первую или вторую. Причина, скорее всего, в изношенных синхронизаторах. Возможно, что венцы поистёрлись на зубцах, поэтому скорости и выбивает.

Своевременно меняйте трансмиссионное масло, периодически следите за работой сцепления, меньше нагружайте автомобиль! Тогда Камаз не будет бояться никаких дорог.

Таблица: технические характеристики

Тип	механическая 3-ходовая 10-ступенчатая
Картер сцепления	21.1600010 Sachs MFZ 430, 17.1601008-10
Номер передачи и передаточные числа	1Н — 7,82; 1В — 6,38; 2Н — 4,03; 2В — 3,29; 3Н — 2,5; 3В — 2,04; 4Н — 1,53; 4В — 1,25; 5Н -1; 5В — 0,815; 3ХН — 7,38; 3ХВ — 6,02

Таблица: неисправности коробки передач КамАЗ

Неисправность	Причина	Как устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетом	Неполное выключение сцепления (сцепление ведет)	Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетом	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки	Заменить синхронизаторы
Большое усилие на рычаге переключения передач	Загрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.	Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителе	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.	Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходу	Неполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.	Устранить неисправности, заменить изношенные детали.
Передачи не включаются	Разрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.	Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителя	Заедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.	Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передач	Износ или поломка зубьев шестерен. Разрушение подшипников.	Заменить неисправные детали.
Течь масла из коробки передач	Износ манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.	Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Переключение передач на фуре.

Механизм КАМАЗ переключения делителя: воздух управляет коробкой

КамАЗ – известный представитель грузового транспорта, сегодня производимый в РФ. Надежность и выносливость этих машин проверена годами. Автомобили КамАЗ рассчитаны на работу в разных климатических поясах и готовы к тяжелым эксплуатационным нагрузкам.

Что касается связки ДВС и трансмиссии, чтобы экономичный, но не самый мощный мотор КамАЗа обеспечивал должную производительность и имел большой срок службы, была отдельно разработана и внедрена высоконадежная КПП КамАЗ.

Далее мы рассмотрим особенности, которые имеет коробка КамАЗ, как переключать передачи на КамАЗе, что представляет собой схема переключения передач КамАЗ и т.д.

Коробка передач КамАЗа: особенности конструкции

Коробки переключения передач, устанавливаемые на КамАЗ, отличаются от своих аналогов, устанавливаемых на другие грузовые автомобили, своими конструктивными особенностями. КПП КамАЗ, при условии соблюдения правил эксплуатации и выполнения качественного ТО, может работать без ремонта достаточно долго даже в тяжелых условиях.

Коробка КамАЗ – основная составляющая трансмиссии данного автомобиля. Осуществляя изменение крутящего момента двигателя и передачи его на ведущие мосты, КПП на КамАЗе позволяет регулировать тяговые и скоростные характеристики автомобиля в достаточно большом диапазоне, при этом используя ДВС с большей эффективностью.

Коробки, устанавливаемые на КамАЗ, конструктивно довольно просты. Коробка КамаЗА состоит из таких узлов и элементов как:

• картер;
• установленные в картере КПП ведущий, ведомый и промежуточный валы;
• шестерни, синхронизаторы, подшипники;
• механизм переключения скоростей;
• делитель КПП КамАЗ, дополнительный одноступенчатый или двухступенчатый редуктор (используется в КПП КАМАЗ 15-й модели);

Примечание: Автомобили КамАЗ, могут быть оборудованы пятиступенчатой, шестиступенчатой, восьмиступенчатой либо десятиступенчатой механикой (многоступенчатая коробка КамАЗ с делителем).

КамАЗ коробка передач: типы и характеристики

На сегодняшний день грузовые автомобили марки КамАЗ комплектуются разными типами (моделями) КПП отечественного и зарубежного производства.

Перечень основных типов разных модификаций коробок:

• тип коробок модельного ряда 14 (141,142,144) — механическая пятиступенчатая коробка с трехходовым механизмом переключения (дистанционное переключение передач);
• тип коробок модельного ряда 15 (152,154) – механическая десятиступенчатая МКПП, представляющая собой пятиступенчатую коробку с передним двухступенчатым делителем, увеличивающим количество скоростей до 12, а именно 10 вперед и 2 назад (дистанционное переключение скоростей, пневмомеханическое переключение скоростей редуктора);

Тип коробок модельного ряда 16 (161) — механическая восьмиступенчатая КПП, представляющая собой четырехступенчатую коробку ZF с расположенным сзади двухступенчатым планетарным демультипликатором (ручное управление)

Обратите внимание, типы коробок модельного ряда 14 и 15, имея разные конструктивные и технические характеристики, отличаются между собой разными передаточными числами.

Схема переключения передач КамАЗ

Схема переключения передач (от простой к сложной) зависит от типа КПП, установленной на автомобиль КамАЗ.

• схема переключения КПП модельного ряда 14 предусматривает пять передних передач и одну заднюю (коробка передач КамАЗ такого модельного ряда не рассчитана на перевозку грузов выше 10 тон или буксировку прицепов);
• схема переключения КПП модельного ряда 15, в состав которой входит редуктор (разделитель), предусматривает пять передних передач и одну заднюю, а также используя делитель возможно включение скорости низшего тягового диапазона (передач становиться вдвое больше);
• схема переключения передач КПП ZF КамАЗа предусматривает переключение скоростей в несколько стадий: 1В – 2В – ЗВ – 4Н – 4В – 5Н – 5В обеспечивает быстрый разгон при нормальных эксплуатационных условиях. 1Н -2Н-ЗН-4Н-4В-5Н-5В – сложные эксплуатационные условия в начале движения и т.д.

Если рассмотреть простейший вариант, механическая трансмиссия грузового автомобиля КамАЗ работает в двух режимах: первичный («Н») и вторичный («В»). Разделение передач на два режима значительно снизила нагрузку на ДВС автомобиля.

Переключение режимов осуществляется посредством специального рычажка:

• рычажок опущен — облегченный режим движения автомобиля;
• рычажок поднят – движение автомобиля в режиме больших нагрузок.

Кстати, чтобы начать движение, необходимо раскрутить коленчатый вал до нескольких тысяч об/мин.

Коробка КамАЗ с делителем: механизм управления делителем

Для снижения нагрузки на ДВС автомобиля используют делитель (редуктор) — механизм с механическим принципом действия, активирующийся посредством переключателя на кулисе. Основная его функция заключается в увеличении передаточного числа КПП.

Составляющие конструкции на примере КПП модельного ряда 15:

• вентиль управления делителем;
• редукционный клапан;
• клапан включения делителя;
• воздухораспределительный механизм;
• патрубок распределения воздуха;

Управление КамАЗом: КПП и разные эксплуатационные условия

При подъемах автомобиля КамаАЗ рекомендуется использовать повышенные передачи. Переключение с первой на вторую скорость предполагает метод «двойного выжимного сцепления» (для стабильной работы не следует забывать нажимать на педаль газа и не допускать падения оборотов ДВС).

При спусках КамаАЗа нельзя глушить двигатель, поскольку может произойти блокировка рулевого колеса автомобиля. Также не рекомендуется во время спусков при включенном дополнительном торможении (вспомогательная тормозная система), выжимать педаль сцепления и включать передачи.

При движении КамаАЗа по скользкому дорожному покрытию рекомендуется тормозить при помощи ДВС, используя передачи на КамАЗе, так как экстренное торможение приводит к блокировке колес прицепа грузового автомобиля.

При заносах сцепление должно быть включено. В случае если автомобиль ведет, рекомендуется поворачивать руль в эту же сторону. Если автомобиль забуксовал, необходимо сняв ногу с педали газа, блокировать дифференциал.

Обратите внимание, неправильное торможение двигателем может привести к сокращению срока службы КПП и ДВС. При этом своевременный переход на пониженную передачу уменьшит частоту вращения коленчатого вала и поможет избежать проскальзывания колес.

Что в итоге

Как видно, КПП КамАЗ является надежной механической трансмиссией, отличающейся качеством и выносливостью в разных эксплуатационных условиях. Главное, правильно пользоваться коробкой.

Однако нельзя забывать о том, что устройство нуждается в регулировке и настройке, поскольку большинство поломок КПП КамАЗ связано именно с нарушениями регулировки (например, механизм привода и рычаг переключения передач, клапан включения делителя и др.).

Также коробка нуждается в регулярном и своевременном техническом обслуживании, диагностике и периодической проверке полной работоспособности. Только в этом случае можно говорить о том, что агрегат в полной мере отработает весь заложенный ресурс.

Рекомендуем также прочитать статью о том, что такое раздаточная коробка автомобиля. Из этой статьи вы узнаете, что такое раздатка, как она устроена, для чего нужна раздаточная коробка, а также какие основные функции выполняет такой агрегат.

Механизм КАМАЗ переключения делителя: воздух управляет коробкой

Механизм КАМАЗ переключения делителя: воздух управляет коробкой

В коробках передач КАМАЗ 15-й модели (152 и 154) используется дополнительный одноступенчатый редуктор — делитель, который вдвое увеличивает общее количество передач. Управление делителем осуществляется пневматикой с помощью специального механизма — об этом механизме подробно рассказано в данной статье.

Особенности конструкции и работы коробок передач КАМАЗ

В грузовых автомобилях КАМАЗ в настоящее время устанавливается довольно большое число моделей коробок передач, которые при минимальных конструктивных отличиях обладают различными характеристиками:

• Модельный ряд КПП 14 — модели 141, 142 и 144;
• Модельный ряд КПП 15 — модели 152 и 154;
• Модельный ряд КПП 16 — представлен одной моделью 161;
• КПП производства ZF-КАМА — большое разнообразие МКПП моделей 6S, 9S и 16S, автоматизированные КП 12A и автоматические коробки 6H.

КПП 14 — это наиболее простые 5-ступенчатые трехходовые коробки передач с ручным управлением и синхронизаторами. Они устанавливаются главным образом на самосвалы и другие одиночные автомобили, эксплуатируемые без прицепов.

КПП 15 — это модернизированные КПП 14, к которым добавлен делитель. Благодаря использованию делителя количество передач удваивается (до 10 вперед и двух назад). Делитель – это одноступенчатый редуктор, построенный на одной паре обычных цилиндрических (обычно косозубых) шестерен, установленный между сцеплением и КП (фактически, он находится в колоколе сцепления, который выполнен заодно с корпусом КП). Делитель имеет пневмомеханическое управление, при необходимости включается прямая или понижающая передача, за счет чего и достигается удвоение общего числа скоростей КПП.

КПП 16 (модель 161) — это 8-ступенчатая коробка с ручным управлением, в котором вместо делителя используется планетарный демультипликатор. Фактически, это 4-х ступенчатая коробка ZF, в которой за счет планетарного редуктора удваивается общее число передач. Данная коробка производится на СП ZF-КАМА.

КПП ZF-КАМА — это широкий набор механических, автоматизированных и автоматических коробок передач, которые устанавливаются на все грузовые автомобили КАМАЗ и ряд автобусных шасси КАМАЗ, на которых строятся автобусы НефАЗ. На сегодняшний день производятся модельные ряды 6-ступенчатых МКПП и АКПП, 9-ти и 16-ступенчатые МКПП (с демультипликаторами), и 12-ступенчатые автоматизированные КП.

Очень широкое распространение имеют коробки модельного ряда 15 с делителем, который в общем случае имеет несложное устройство. Делитель собран на паре шестерен, установленных на валах. Шестерня первичного вала монтируется на подшипниках, шестерня вторичного вала жестко закреплена с помощью шпонки. При этом первичный вал делителя соосен первичному валу КП и они могут соединяться с помощью муфты синхронизатора. Промежуточные валы КП и делителя также находятся на одной оси и всегда жестко соединены друг с другом.

Включение прямой (или повышающей) и пониженной передач осуществляется с помощью муфты синхронизатора на первичном валу, она имеет два положения:

• Переднее — в данном случае шестерня блокируется муфтой, вследствие чего крутящий момент от нее передается на шестерню промежуточного вала, а от него — непосредственно на вторичный вал КПП. Так включается пониженная передача;
• Заднее — в этом случае муфта соединяет первичные валы делителя и КПП, одновременно освобождая шестерню делителя, в результате крутящий момент от сцепления по первичному валу редуктора делителя напрямую поступает на первичный вал КП без изменения.

Переключение скоростей в КПП и режимов делителя осуществляется различными органами управления, о которых нужно рассказать отдельно.

Схема управления КПП и делителем

Управление КП а/м КАМАЗ и расположенным в ней делителем — традиционное механическое. В КПП управление реализовано в виде механизма выбора передачи с тремя вилками, перемещающими синхронизаторы, привод механизма тоже механический, на основе традиционного рычага, выведенного в пол кабины. Механизм управления делителем (механизм переключения передач делителя, далее — МППД) включает в себя только одну вилку, она установлена на собственном валу, который выходит из корпуса коробки и с обратной стороны соединен с рычагом. Соединение вилки с муфтой — на сухарях, расположенных в канавке каретки синхронизатора.

Привод МППД — пневмомеханический, для переключения передач в нем используется сила сжатого воздуха, который отбирается из пневмосистемы грузовика. Система привода состоит из следующих компонентов:

• Кран управления делителем. Золотникового типа, устанавливается на опоре рычага переключения передач КП (под полом кабины, доступ к нему — через специальный лючок). Имеет два фиксированных положения — понижающая и прямая передача. Золотник переводится в крайние положения с помощью рычажка (переключателя), установленного в верхней части рычага переключения передач КПП, и соединенного с золотником с помощью тросика;
• Редукционный клапан. Обеспечивает отбор сжатого воздуха из пневмосистемы автомобиля и стравливание воздуха в случае чрезмерного роста давления. От клапана воздух подается на кран управления и клапан включения делителя — так образуется два контура пневматической системы управления делителем;
• Клапан включения делителя. Обеспечивает подачу сжатого воздуха в механизм переключения передач делителя в моменты выключения сцепления (тем самым, обеспечивая включение и отключение понижающей передачи одновременно с переключением скоростей основной КП);
• МППД. Включает в себя установленный в цилиндре поршень, шток которого соединен с рычагом, насаженным на валик вилки механизма управления делителем. При подаче сжатого воздуха поршень смещается в одну или другую сторону, обеспечивая перевод вилки и переключение делителя. Механизм устанавливается непосредственно на коробку передач;
• Воздухораспределитель. Обеспечивает подачу сжатого воздуха в цилиндр механизма переключения делителя с одной или другой стороны поршня, чем достигается его перемещение и переключение передач делителя. Воздухораспределитель монтируется непосредственно на корпус механизма, на него подается сжатый воздух от крана управления и клапана включения делителя, также в нем предусмотрен клапан для стравливания сжатого воздуха из цилиндра.

Основной компонент привода переключения передач делителя — МППД, выполненный в виде отдельного агрегата.

Конструкция и работа МППД

Механизм состоит из литого корпуса, в котором можно выделить три основных части:

• Коробка под рычаг валика вилки — в этой коробке располагается рычаг и соединенная с ним часть штока поршня;
• Герметичный цилиндр, в котором располагается поршень;
• Цилиндр малого диаметра, соединяющий большой цилиндр с коробкой — здесь располагается шток поршня.

В нижней части к корпусу МППД крепится узел управления — воздухораспределитель. Он представляет собой трубку, в которой устанавливается золотник, обеспечивающий подачу сжатого воздуха над или под поршень. С обоих сторон золотника имеются поршни, располагающиеся в герметичных цилиндрах — с их помощью выполняется перемещение золотника при переводе переключения делителя на рычаге в то или иное положение. Золотник и поршни входят в разные контуры пневмосистемы управления делителем, поэтому они герметичны по отношению друг к другу.

Работает механизм следующим образом. При переводе переключателя на рычаге в нижнее положение (понижающая передача делителя) сжатый воздух из крана управления разделяется на два контура и подается:

• В правый управляющий цилиндр воздухораспределителя;
• На вход клапана включения делителя.

Под действием силы сжатого воздуха золотник распределителя переводится сдвигается влево, открывая доступ сжатого воздуха к левой полости цилиндра МППД. Однако в этот момент клапан включения делителя закрыт, поэтому переключения не происходит. При выжиме педали сцепления этот клапан открывается, и воздух под давлением через золотник подается в цилиндр — под его действием поршень смещается вправо, а его шток тянет рычаг, вследствие чего происходит включение понижающей или повышающей передачи делителя. В случае перевода переключателя делителя на рычаге вверх все процессы происходят в обратном порядке.

Механизм, на который сразу устанавливается воздухораспределитель, на пяти болтах (и через прокладку) крепится на левой по ходу движения автомобиля стороне корпуса КПП.

Вопросы ТО и ремонта механизма переключения передач делителя

Рассматриваемый агрегат не нуждается в специальном обслуживании, необходимо лишь периодически проверять и устанавливать рекомендуемый ход переключателя передач и зазор в клапане включения делителя. Порядок проведения этих операций прописан в инструкции по эксплуатации и ремонту грузовика. При этом важно помнить, что любые регулировки должны проводиться при нормальном давлении воздуха в пневматической системе и при правильно отрегулированном сцеплении.

При износе деталей механизма и их поломке целесообразна полная замена механизма в сборе (либо отдельно механизма и воздухораспределителя). После такой замены следует провести указанные выше регулировки, и если все выполнено верно, то автомобиль сразу же будет готов к эксплуатации.

Другие статьи

Замена клапанов двигателя внутреннего сгорания затрудняется необходимостью съема сухарей — для этой операции используются специальные рассухариватели клапанов. Все об этом инструменте, его существующих типах, конструкции и принципе действия, а также о его выборе и применении читайте в данной статье.

Во многих отечественных автомобилях ранних выпусков широко использовались центральные переключатели света с реостатом, позволяющим регулировать яркость подсветки приборов. Все о данных устройствах, их существующих типах, конструкции, работе, а также об их правильном выборе и замене читайте в статье.

Одной из основных деталей распределителя зажигания является опорная пластина, отвечающая за функционирование прерывателя. Все о пластинах прерывателя, их существующих типах и конструктивных особенностях, а также о подборе, замене и регулировках данных компонентов подробно рассказано в данной статье.

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

Что такое делитель на Камазе!?

Есть 2 вида МКПП с делителями, на фото просто сам принцип, без привязки к авто: 1. 5 передач вперёд, делитель меняет обороты колёс, но не ДВС, тем самым увеличивая тягу (крутящий момент, а не скорость). На пальцах: Трогаемся со 2ой высшей, обороты 1500, колёса шлифуют в грязи. Щелкаем «флажком», физически рычаг КПП остаётся на 2ой передаче (от нейтрали прямо), но включается пониженная передача — при 1500 колесо крутится медленней, вылазим из грязи. Ещё пример: идёшь на прямой передаче (5В), залетаешь в горочку и чуешь, что мотор не вытянет, надо бы на 4ую переключится. но можно щёлкнуть флажком и включить 5Н. Так же на спуске. Другими словами: данная схема — а ля полупередачи. 2. Физически видим те самые 5 положений рычага КПП, т. е. 5 передач вперёд. Но по факту их уже 9. Кардинальное отличие — это не полупередачи, это полноценные передачи, расположенные в два ряда: верхний ряд и нижний ряд. Пример: трогаемся со 2ой и.. и мы не можем щёлкнуть «флажком» и сразу оказаться на 6ой. нуууу, можем, но мотор не вытянет. На ино при маленькой скорости вообще не даст верхний ряд включить. Т. е. чтобы добраться до 6ой надо будет перебрать все: 2-3-4-5, щелкнуть флажком — поздравляем, вы перешли на следующий уровень! — и только теперь можно включать 6ую. ____ upd: вспомнил, как в мск послали за первым Актросом — приехал, мне дали ключи: счастливого пути! Сижу, смотрю на джойстик — вперёд-назад, флажок вверх-вниз, кнопки на джойстике справа и слева и педаль сцепления. Инструкцию трижды прочитал — вообще не фига не понял. Мужики тоже не знают, они продавцы, а не водилы. Тыркал, тыркал — тронулся. Выезжаю на Рязанский, кое-как сообразил как до 4ой а дальше все — не врубается. Скорость 20км/ч, все психуют, объезжают. Остановился, звоню на горячую линию мерса — как дальше-то передачи врубить? А там: ты куда это собрался? кто тебе машину дал? У нас для водил курсы специальные — гостиница, учебные классы, сертификат — без этого нельзя за столь умную машину! Я ему: какая учёба?! у меня через километр мкад, а черех 40 минут загрузка на ленинградке. давай дядя, будь человеком — объясни на пальцах. Объяснил таки. /> /> /> Смотри: делитель от Камаза. Это дополнительная коробка передач, устанавливается между сцеплением и основной коробкой передач. В делителе две передачи — высшая и низшая. Благодаря этому в трансмиссии получается в два раза больше передач. Как правило в делителе передаточное число низшей передачи 1,5, поэтому с включенным делителем получаются промежуточные передаточные числа.

Как пользоваться делителем передач на КамАЗе: руководство для водителей

КамАЗ – это российский производитель грузовых автомобилей, которые широко используются в различных отраслях промышленности. Некоторые модели КамАЗов оснащены делителем передач, который позволяет водителям более эффективно управлять передачами и выбирать оптимальную передачу для различных условий движения. В этой статье мы рассмотрим, как правильно пользоваться делителем передач на КамАЗе.

Что такое делитель передач на КамАЗе

Делитель передач на КамАЗе представляет собой дополнительный механизм, установленный в трансмиссии грузового автомобиля. Он позволяет разделить каждую передачу на две подпередачи, что обеспечивает более широкий диапазон скоростей и повышенную гибкость при выборе оптимальной передачи для различных условий движения и нагрузок.

Подготовка к использованию делителя передач

Перед началом использования делителя передач на КамАЗе следует выполнить несколько подготовительных действий:

Ознакомьтесь с руководством по эксплуатации вашей модели КамАЗа. Узнайте, имеет ли ваш автомобиль делитель передач, и каким образом он активируется и используется.

Проверьте состояние трансмиссии и делителя передач. Убедитесь, что они находятся в исправном состоянии и не требуют ремонта или замены.

Подготовьтесь к смене передач в соответствии с условиями дороги и нагрузкой. Оцените требования к мощности и крутящему моменту, чтобы выбрать наиболее подходящую передачу.

Использование делителя передач на КамАЗе

Теперь, когда вы подготовились, можно приступить к использованию делителя передач на КамАЗе. Вот пошаговая инструкция:

Шаг 1: Определите необходимость активации делителя передач. В зависимости от условий дороги, нагрузки и требуемого уровня мощности, решите, когда включить делитель передач.

Шаг 2: Переключитесь на более низкую передачу. Если включение делителя передач возможно только при переключении на более низкую передачу, убедитесь, что это сделано безопасно и соблюдая рекомендации производителя автомобиля.

Шаг 3: Активируйте делитель передач. Следуйте указаниям производителя, чтобы активировать делитель передач и разделить выбранную передачу на две подпередачи.

Шаг 4: Выберите оптимальную подпередачу. В зависимости от условий движения и требуемой мощности, выберите подпередачу, которая наилучшим образом соответствует текущей ситуации.

Правила безопасности при использовании делителя передач на КамАЗе

При использовании делителя передач на КамАЗе важно соблюдать следующие правила безопасности:

Не активируйте делитель передач во время движения на высокой скорости или при резком ускорении. Это может привести к повреждению трансмиссии.

Переключайтесь на подходящую подпередачу только после полного останова автомобиля. Не переключайтесь между подпередачами во время движения.

Следите за температурой трансмиссии. Использование делителя передач может повысить нагрузку на трансмиссию, поэтому регулярно проверяйте температуру и при необходимости снижайте нагрузку или дайте трансмиссии остыть.

Правильное использование делителя передач на КамАЗе позволит вам выбирать оптимальную передачу для различных условий движения, обеспечивая более эффективное управление и повышенную безопасность. Следуйте инструкциям производителя автомобиля и правилам безопасности, чтобы достичь наилучших результатов при использовании делителя передач на вашем КамАЗе.
